暖通空调CAD

  • 格式：ppt
  • 大小：6.71 MB
  • 文档页数：42

下载文档原格式

  / 42

合集下载

暖通空调、给排水、消防CAD图例符号

暖通空调、给排水、消防CAD图例符号

线型及其含义:用途0, 5ft尺寸.标關.角度等标注线及引出线*建筑物轮《(0. 25*a筑布置的家ft.绿化等《非本专业设备轮魔麗线粗一一b 中粗0. lb回水管线及单根表示的管道被«挡的部分本专业设备及双线表示的管道被遮捋的轮*#线中- 0. 5b_地下管沟.改ft前风骨的轮« 线.示意性连线1细 6 25*非本专业虚线丧示的设备轮廉尊波浪中0.56单线表示的软ft线细1 0.25* '断开界线单点氏画线1 *■ ! 40・ 256轴线.中心线双点长画线■ ■ • ■«S+v-v ■- B 1 ■- ■. 一 '0. 256-假ffi或工艺设笛轮《线折断线0. 256断开界线比例:图名常用比例可用比例剖面图 1： 50X 1： 1001： 150. n 200局部放大图* 1： 25. 1： 30s 1： 150. 1：管沟断面图 l! 20. 1： 50. Is 1100200索引图.详IS1； 2, 1： 5、 1； 10.1； 20工艺管道施工图常用图例:名称 闸潤 异径管图例压力调节潤 升降式止回阀 堵板 旋启式止回阀减压阀 法兰 电动闸阀 法兰连接 丝堵 11滾动闸ifla人口 自动截门流量孔板 放气管浮力调节阀地漏 开启放汽阀 A自动放气阀压力義挡住阀 疏水器 门型补偿器 套管补偿器rU 型压力義自动记录压力表 水银温度计室外架空煤气道 管单层支架 室外架空煤气道 管摇摆支架 漏气檢查点名称图例名称图例离心水泵防火器手摇泵地沟U型膨胀穴喷射泵地沟安装孔热交换器立式油水分离S（用于压缩空气）DgW80卧式油水分离器（用于压缩空气）Dg5=100H2H导向支架L J DZ E地沟及检查井弹賛支（吊）架单、双、三接头立式集水器（用于压缩空气）地沟排风口吊架DJ流量表亠TXHD)水、汽管道阀门和附件图例:序号名称备注2930疏水器31减压阀直通型（或反冲32型）除污器左高右低33除垢仪3435矩形补偿器36套¥补偿器37波纹《补偿器38弧形补偿器39球形补偿器40伴热S4 1保护套管42爆破膜43阻火器44 4546 47节流孔板.减压孔板快速接头介质流向（本贴转自暖通南社）在管道断开处时;流向符号宜标注在管道中心线上.其余可同簣径标注位置坡度数值不宜与管坡度及坡向道起.止点标高同时标注。

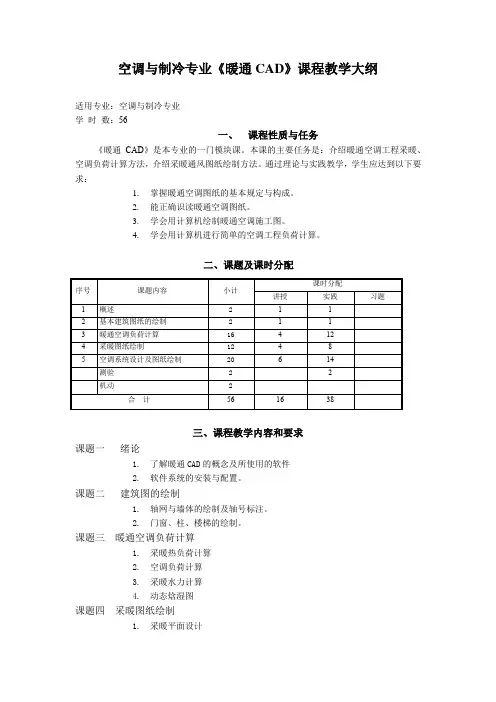

空调与制冷专业《暖通CAD》课程教学大纲

空调与制冷专业《暖通CAD》课程教学大纲

空调与制冷专业《暖通CAD》课程教学大纲
适用专业：空调与制冷专业
学时数：56
一、课程性质与任务
《暖通CAD》是本专业的一门模块课。

本课的主要任务是：介绍暖通空调工程采暖、空调负荷计算方法，介绍采暖通风图纸绘制方法。

通过理论与实践教学，学生应达到以下要求：
1.掌握暖通空调图纸的基本规定与构成。

2.能正确识读暖通空调图纸。

3.学会用计算机绘制暖通空调施工图。

4.学会用计算机进行简单的空调工程负荷计算。

二、课题及课时分配
三、课程教学内容和要求
课题一绪论
1.了解暖通CAD的概念及所使用的软件
2.软件系统的安装与配置。

课题二建筑图的绘制
1.轴网与墙体的绘制及轴号标注。

2.门窗、柱、楼梯的绘制。

课题三暖通空调负荷计算
1.采暖热负荷计算
2.空调负荷计算
3.采暖水力计算
4.动态焓湿图
课题四采暖图纸绘制
1.采暖平面设计
2.采暖系统图设计
课题五空调系统设计及图纸绘制
1.空调方风管
2.空调圆风管
3.空调风口
4.空调水路系统
5.空调风系统设计
6.空调专标、工具及风阀
四、编制说明
本大纲是根据我院空调制冷专业的教学计划而制定的，适用于空调制冷专业三年制班。

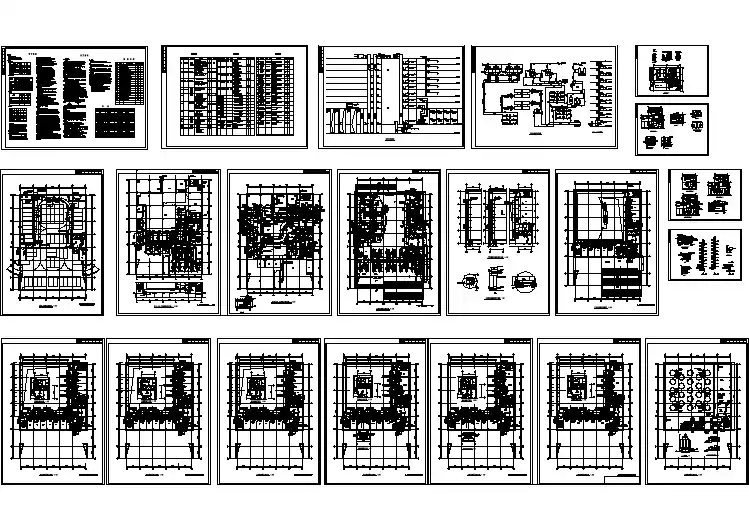

某制剂车间暖通空调全套cad施工图（系统图+平面图）

某制剂车间暖通空调全套cad施工图（系统图+平面图）
描校描图日期字签职责552100115001/0AA1/A9009003900办公室238000640041/3240036006000接待室消控室值班室BC办公室6000D7500办公室办公室展览室办公室雨具更衣室备用间E60006000F51300G6000备用间1/HH60003300J2700上560015001240064001/123600060004制剂车间项目名称名签责期日单项工程名称职制剂车间日期单项工程名称项目名称职责签名设 计制图校核审定审核设计阶段图 别比例第暖通、空调施 工 图张共张核定核图计审审校制设 比例张共张图 别设计阶段第办公室办公室办公室9761/5300030007570060008600060001060007000111260006300灭菌间质检办公室工作服洗衣间包材检测室资料室留样室仪器室更衣化验室准备间培养室缓冲洁具更衣缓冲试剂室干燥室标准溶液室仪器室洁具无菌室缓冲称量室2100单位13建设1800A6000115009009001/0AA1/A39006000BC7500D6000BC7500D仓库特殊品存放间标签说明书存放间胶囊壳存放间空压制水间管理室取样室清洗间配电室货厅电梯前室6000E6000400051300F1/F2000GE6000537006000FG60001/H60003300H2700J1/H6000H330024002700J2800064001/3343600600024001/556300075700600030007860006000更衣室办公室脱外衣洗手办公室换鞋穿洁净衣清外包间9106000111270006000136300单位建设18006000A标签说明书间6000BC7500D颗粒暂存间工器具存放间洁具清洗间工具间胶囊充填室I脱外衣洗手技术夹道手消毒穿洁净衣办公室检囊抛光室囊壳暂存间洗衣整理备用间胶囊充

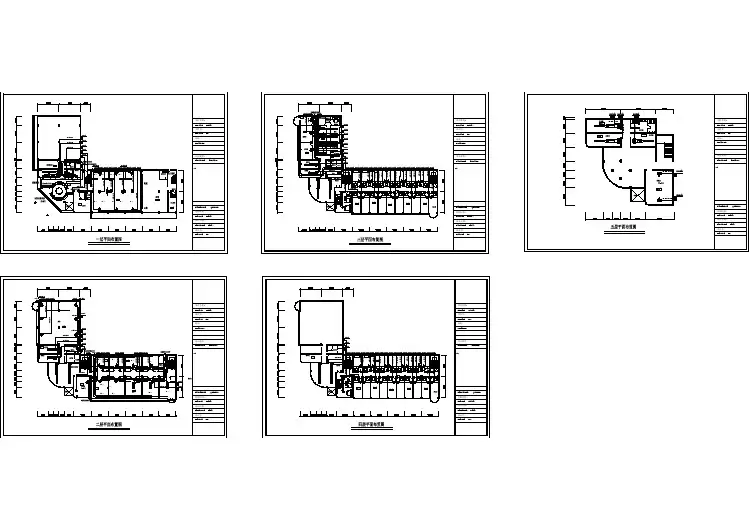

某宾馆氟系统暖通空调设计平面cad施工图

某宾馆氟系统暖通空调设计平面cad施工图
φ6.35/15.88MLC020MRC待工房MLC020MRCφ9.52/19.05员工通道洗手间员工食堂待工房500x200φ6.35/15.88φ6.35/15.88φ9.52/19.054500360024002400210067m2267m五层平面布置图450021004500240039002400电梯位φ9.52/19.05MMC050LRC7540MLC030LRC360021002400240036003600450φ9.52/15.88MLC030LRC90002办公室32m232m办公室φ9.52/15.88MLC025MRC35--50人会议室φ9.52/15.88φ9.52/15.88MLC025MRC9000洗手间办公室24m24500Drawing No:设计号：绘图比例：设计日期：Drawing Scale:Designing Date:Designing Author:NOTES:设计说明：Designing Explain:地址：Location:项目号：项目名称:Project No:Project Title:32.4m四层平面布置图210024004500600x200800x200电梯位390024007540收银台800x200600x200φ9.52/15.88φ6.35/15.88800x200720032.4m720072002232.4m4.96m224.96m272007200232.4mφ6.35/15.88232.4m360036004507200720039004500360024002400210036003600450MLC020MRC32m2布草间MLC030LRCφ9.52/19.05φ9.52/19.05洗手间MLC020MRCMMC050LRCMMC050LRCMLC015MRC900090004500MLC020MRC

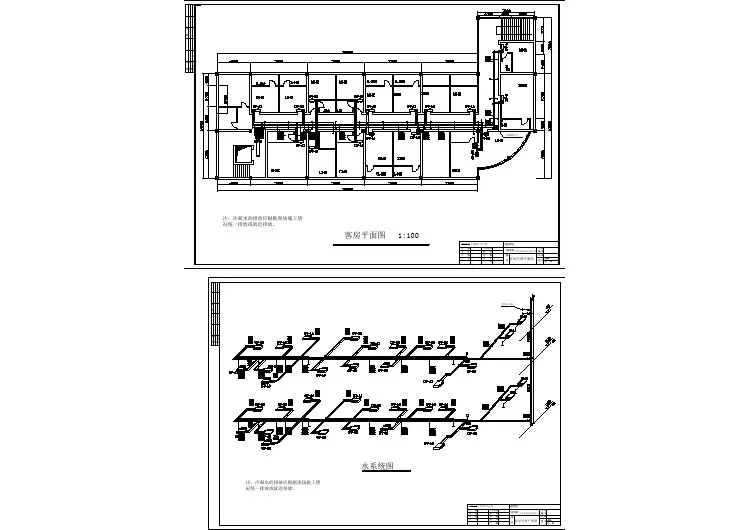

某酒店客房暖通空调平面设计cad施工图

某酒店客房暖通空调平面设计cad施工图
注：冷凝水的排放应根据现场施工情况统一排放或就近排放。}SFP-6.3SFP-8SFP-6.3SFP-8.0SFP-6.3SFP-6.3SFP-6.3SFP-6.3SFP-6.3SFP-6.3辛普森中央空调SIMPSON客房平面图 1:100}暖 通暖 通建 筑建 筑电 气电 气结 构结 构给 排 水给 排 水暖施暖施号号期期程程日日编编工工总 数总 数图图号号位位称称设设建建程程工工图图名名单单方方校校绘设设专业负负对对计计案案责责名名图图客房空调平面图中央空调设备安装工程审审批定定责核核准准审负70803300033000132001320072007200720072004200116M225M26M215M215M25.4M215M25.4M25.4M24M224M215M217M25.4M213M212M212M212M212M24M213M213M25.4M25.4M212M2350012M2270015001500570030001500270060003000168024006000300072007200720072007200420019M2SFP-6.3SFP-6.3SFP-6.3SFP-6.3SFP-6.3SFP-6.3SFP-6.3SFP-5自楼顶平台DN65DN65DN65DN32DN65DN65DN50DN65DN65DN65DN50DN40DN65DN65DN65DN65DN25DN20DN20DN32DN32DN20DN65DN65DN32DN65DN65DN20DN20DN65DN40DN65姓 名姓 名建 筑结 构给排水专 业暖 通专 业电 气日 期日 期12.00五层15.00六层楼顶2DN652DN100给 排 水给 排 水结 构结 构电 气电 气建 筑建 筑暖 通暖 通负审准准核核责定定批审审中央空调设备安装工程客房空调平面图图图名名责责案案计计对对负负业专设设绘校校方方单单名名图图工工程程建建设设称称位位号号图图总 ቤተ መጻሕፍቲ ባይዱ数总 数工工编编日日程程期期号号暖施暖施水系统图}SIMPSON辛普森中央空调注：冷凝水的排放应根据现场施工情况统一排放或就近排放。}DN20DN20DN20DN20DN20DN20SFP-6.3DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20SFP-6.3SFP-6.3SFP-6.3SFP-6.3SFP-6.3SFP-6.3SFP-6.3SFP-6.3SFP-6.3SFP-6.3SFP-6.3SFP-6.3SFP-6.3SFP-6.3SFP-8.0FP-8FP-6.3FP-6.3FP-8SFP-8.0SFP-6.3SFP-6.3SFP-6.3SFP-6.3SFP-6.3SFP-6.3SFP-6.3SFP-6.3SFP-6.3SFP-6.3SFP-6.3SFP-6.3SFP-6.3SFP-6.3DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20SFP-6.3DN20DN20DN20DN20DN20DN202DN652DN65DN65DN32DN65DN65DN40DN65DN65DN50DN65DN50DN65DN65DN65DN65DN40DN25DN65DN65DN65DN65DN20DN65DN65DN32DN20DN65DN65DN65DN65DN25DN32DN65DN65DN40DN65DN65DN65DN65DN50DN65DN50DN65DN65DN40DN65DN65DN32DN65DN20DN20DN32DN32DN20DN20DN32DN32建 筑电 气给 排 水结 构暖 通MTPF编辑部：ivpinfo@网易 NetEase市场部：ivpmarket@ 技术部：ivptech@中国专业人士的网络家园；因为专业，所以完美暖通空调在线 ==接室外主机中国专业人士的网络家园；因为专业，所以完美市场部：ivpmarket@ 技术部：ivptech@网易 NetEase电气在线 编辑部：ivpinfo@==中国专业人士的网络家园；因为专业，所以完美市场部：ivpmarket@ 技术部：ivptech@网易电气在线电气设计信息网 编辑部：ivpinfo@==中国专业人士的网络家园；因为专业，所以完美市场部：ivpmarket@ 技术部：ivptech@网易土木在线电气设计信息网 编辑部：ivpinfo@==中国电气行业网络家园；因为专业，所以完美市场部：ivpmarket@ 技术部：ivptech@网易 NETEASE 网易－电气 编辑部：ivpinfo@==中国电气行业网络家园；因为专业，所以完美市场部：ivpmarket@ 技术部：ivptech@网易 NETEASE 网易－电气 编辑部：ivpinfo@==编辑部：ivpinfo@本图纸由浩辰ICAD软件提供技术支持网易 电气 中国电气行业网络家园；因为专业，所以完美网易 NETEASE ==编辑部：ivpinfo@本图纸由浩辰ICAD软件提供技术支持网易 暖通 中国暖通行业网络家园；因为专业，所以完美网易 NETEASE ==

暖通空调、给排水、消防CAD图例符号

暖通空调、给排水、消防CAD图例符号

线型及其含义：比例：水、汽管道代号：工艺管道施工图常用图例：水、汽管道阀门和附件图例：给排水、采暖常用图例：通风空调工程常用图例：风道代号：风道、阀门及附件图例：风口和附件代号：暖通空调设备图例：调控装置及仪表图例：各种执行机构可与风阀、水阀组合表示相应功能的控制阀门。

消防工程基本图形符号：消防工程辅助符号：消防工程灭火器符号：消防管路及配件符号：消防工程固定灭火器系统符号：消防工程灭火设备安装处符号：消防设施：消防工程自动报警设备符号：管道图例：管道附件：管道连接：管件：常见阀门：给水配件：小型给水排水构筑物：给水排水设备：仪表：管道和设备布置平面图、剖面图示例：管道和设备布置平面图应按假象除去上层板后俯视规则绘制，其相应的垂直剖面图应在平面图中表明剖切符号。

标准层平面图平、剖面示例平面图、剖面图索引符号的画法：平面图、剖面图中的局部需另绘详图时，应在平、剖面图上标注索引符号。

索引符号的画法见下图。

索引符号的画法内视符号画法：当表示局部位置的相互关系，在平面图上应标注内视符号。

内视符号画法系统编号：1、一个工程设计中同时有供暖、通风、空调等两个及以上的不同系统时，应进行系统编号。

2、暖通空调系统编号、入口编号，应由系统代号和顺序号组成。

3、系统代号用大写拉丁字母表示，顺序号用阿拉伯数字表示。

当一个系统出现分支时，可采用下图的画法。

系统代号立管号的画法竖向布置的垂直管道系统，应标注立管号，在不一致引起误解时，可只标注序号，但应与建筑轴线编号有明显区别。

立管号的画法管道相对标高的画法：1、在无法标注垂直尺寸的图样中，应标注标高。

标高应以m为单位，并应精确到cm或mm。

2、标高符号应以直角等腰三角形表示。

当面标准层较多时，可只标注与本层楼（地）板面的相对标高。

3、水、汽管道所标高未予说明时，应表示为管中心标高。

4、水、汽管道标注管道外底或顶标高时，应在数字前加“底”或“顶”字样。

5、矩形风管所注标高应表示管底标高；圆形风管所注标高应表示管中心标高。

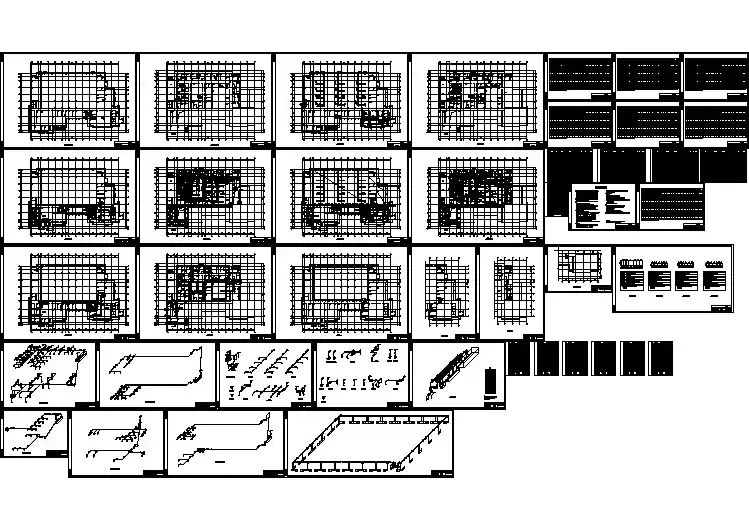

8层综合楼暖通空调设计施工cad方案布置图

0.51.1.1.51.59.14.1-1下中会议室大会议室小会议室科员科长室科员科长室控制下下上下科长室科员科长室科员科员科长室休息室对外营业部分贵宾室电教室下消防下%%p0.000三层空调通风平面图 1:100下%%p0.000%%p0.000%%p0.000-1.500-1.500-1.500-1.500-1.500-1.500-1.5004.9805.000-0.0200.6672.8335.0005.0005.000-0.020-0.02030.50030.50030.50014.10014.10014.10018.200储藏上下10.00010.000下上10.000上下下上18.20018.200下上上科长室科员科长室科员休息室科长室科员科员科长室下休息室科长室科员科员科长室科员科长室科长室科员科长室科员休息室科长室科员科员科长室科员科长室科长室科员科长室科员下下上下上-0.0204.800(结构板顶)上下下上2#卫生间3#卫生间男卫生间女卫生间女卫生间残疾人卫生间男卫生间1#卫生间女卫生间男卫生间1#卫生间女卫生间男卫生间女卫生间男卫生间强电强电强电强电强电强电2000x700x1800内衬50mm厚超细玻璃棉包无纺布做法参91SB-通P40静压箱SN10001:20A向视图 DN50人孔DN50进水管DN32进水管泄水管DN50RDN50出水管DN70DN70溢水管气压罐DN50止回阀水泵进出口阀门设置示意图水泵软接头蝶阀全自动软水器安装大样R1:20全自动软水器R冷冻机房-4.5001#冷水机组蒸发器冷凝器L1L2L3L4L1L2L3L4软水箱R出水管SN1000气压罐R水泵R全自动软水器R2#冷水机组蒸发器冷凝器B-1采暖半即热式换热器电 控 柜DN50DN50-4.500DN50DN50水泵:CMGW 50/40-186 一用一备软水箱落地式定压装置安装大样图 1:20

暖通空调、给排水、消防CAD图例符号

线型及其含义：比例：水、汽管道代号：工艺管道施工图常用图例：水、汽管道阀门和附件图例：给排水、采暖常用图例：通风空调工程常用图例：风道代号：风道、阀门及附件图例：风口和附件代号：暖通空调设备图例：调控装置及仪表图例：各种执行机构可与风阀、水阀组合表示相应功能的控制阀门。

消防工程基本图形符号：消防工程灭火器符号：消防工程固定灭火器系统符号：消防工程灭火设备安装处符号：消防设施：消防工程自动报警设备符号：管道图例：管道附件：管道连接：管件：常见阀门：给水配件：小型给水排水构筑物：给水排水设备：仪表：管道和设备布置平面图、剖面图示例：管道和设备布置平面图应按假象除去上层板后俯视规则绘制，其相应的垂直剖面图应在平面图中表明剖切符号。

标准层平面图平、剖面示例平面图、剖面图索引符号的画法：平面图、剖面图中的局部需另绘详图时，应在平、剖面图上标注索引符号。

索引符号的画法见下图。

索引符号的画法内视符号画法：当表示局部位置的相互关系，在平面图上应标注内视符号。

内视符号画法系统编号：1、一个工程设计中同时有供暖、通风、空调等两个及以上的不同系统时，应进行系统编号。

2、暖通空调系统编号、入口编号，应由系统代号和顺序号组成。

3、系统代号用大写拉丁字母表示，顺序号用阿拉伯数字表示。

当一个系统出现分支时，可采用下图的画法。

系统代号立管号的画法竖向布置的垂直管道系统，应标注立管号，在不一致引起误解时，可只标注序号，但应与建筑轴线编号有明显区别。

立管号的画法管道相对标高的画法：1、在无法标注垂直尺寸的图样中，应标注标高。

标高应以m为单位，并应精确到cm或mm。

2、标高符号应以直角等腰三角形表示。

当面标准层较多时，可只标注与本层楼（地）板面的相对标高。

3、水、汽管道所标高未予说明时，应表示为管中心标高。

4、水、汽管道标注管道外底或顶标高时，应在数字前加“底”或“顶”字样。

5、矩形风管所注标高应表示管底标高；圆形风管所注标高应表示管中心标高。

暖通空调、给排水、消防CAD图例符号

线型及其含义：比例：水、汽管道代号：工艺管道施工图经常使用图例：水、汽管道阀门和附件图例：给排水、采暖经常使用图例：通风空调工程经常使用图例：风道代号：风道、阀门及附件图例：风口和附件代号：暖通空调设备图例：调控装置及仪表图例：各种执行机构可与风阀、水阀组合暗示相应功能的控制阀门。

消防工程基本图形符号：消防工程辅助符号：消防工程灭火器符号：消防管路及配件符号：消防工程固定灭火器系统符号：消防工程灭火设备装置处符号：消防设施：消防工程自动报警设备符号：管道图例：管道附件：管道连接：管件：罕见阀门：给水配件：小型给水排水构筑物：给水排水设备：仪表：管道和设备安插平面图、剖面图示例：管道和设备安插平面图应按假象除去上层板后俯视规则绘制，其相应的垂直剖面图应在平面图中标明剖切符号。

尺度层平面图平、剖面示例平面图、剖面图索引符号的画法：平面图、剖面图中的局部需另绘详图时，应在平、剖面图上标注索引符号。

索引符号的画法见下图。

索引符号的画法内视符号画法：当暗示局部位置的相互关系，在平面图上应标注内视符号。

内视符号画法系统编号：1、一个工程设计中同时有供暖、通风、空调等两个及以上的分歧系统时，应进行系统编号。

2、暖通空调系统编号、入口编号，应由系统代号和顺序号组成。

3、系统代号用大写拉丁字母暗示，顺序号用阿拉伯数字暗示。

当一个系统出现分支时，可采取下图的画法。

系统代号立管号的画法竖向安插的垂直管道系统，应标注立管号，在纷歧致引起误解时，可只标注序号，但应与建筑轴线编号有明显区别。

立管号的画法管道相对标高的画法：1、在无法标注垂直尺寸的图样中，应标注标高。

标高应以m为单位，并应精确到cm或mm。

2、标高符号应以直角等腰三角形暗示。

当面尺度层较多时，可只标注与本层楼（地）板面的相对标高。

3、水、汽管道所标高未予说明时，应暗示为管中心标高。

4、水、汽管道标注管道外底或顶标高时，应在数字前加“底”或“顶”字样。

5、矩形风管所注标高应暗示管底标高；圆形风管所注标高应暗示管中心标高。

第三章暖通空调CAD

1）风道阀门及附件绘制，以序号6为例
▪ 经直线line加偏移offset命令绘制风道。 ▪ 在需要添加碟阀处使用直线line命令绘制法兰线，起点为最近
点near，终点为垂足per。 ▪ 使用偏移offset命令，偏移320(通常风阀的宽度或按实际尺寸)
为第二法兰线。 ▪ 使用插入insert命令插入阀门开关块。
实际绘制时只需要绘制虚线中图形，H形风管及风口由两次镜像来生成。
1.收集整理建筑图； 2.删除建筑图中对门窗的小标注与类型标注等，主要留下
建筑柱网及主要的外部尺寸及房间名称标高等，柱子改 为空心柱， 3.删除不必要的图层；
4. 建立主要的图层并设置属性
例：按功能特性：风管图层、冷冻水管图层、设备图层、风管法兰图层、 辅助图层、标注图层等
▪ 打印线宽控制：管线为粗线、其余为细线。线宽可通 过复合线绘制完成或者通过打印对应颜色设置宽度的 方法。
完成管网图
1.参考图例图表选择制作10个标准图例块。 2.参考例图绘制暖通、燃气工程平面图。 3.参考例图绘制暖通、燃气工程系统图 4.参考例图绘制暖通、燃气工程管网图。
1.总结上机实际绘制过程，提炼创造自己专业复合模块， 并对其进行分解说明。
CAD在建筑暖通、空调、燃气工程中的应用 CAD在建筑给排水中的应用 CAD在环境工程中的应用
常用图例 常用模块 绘制工程平面图 绘制工程系统图 绘制工程管网图
常用图例。 《暖通空调制图标准GB/T
50114-2001》。
1. 水、汽管道代号见表6-1
序号 代号
管道名称
序号
代号
管道名称
1
R (供暖、生活、工艺用)热水管
两种方式： 按线型分：粗线图层、中粗线图层、细线图层； 按功能特性：管网图层、管网设备图层、辅助图图层、
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

不反映设备的实际大小。
专业常有模块是在工程设计制图中经常使用一系列组合设备，为了方便
使用，经常把其集中定义为一个复合图块，以便实际使用。
例1：系统图中水泵的前后接口和设备连接
从左到右依次为截止阀、放水阀、止回阀、软接头、压力表、 水泵、压力表、软接头、Y型过滤器、截止阀图块 （带法兰）
例2：平面图中H型风管的布置
1.按设计布置风口
按设计定位尺寸要求确定，切换到“设备图层”，使用
insert（插入块）命令，插入第一个风口块；使用array （阵列）或copy（复制）命令，按设计尺寸完成风口的全 部插入；
风口布置效果
2.依据风口，切换到“辅助图层”按设计绘制风管中心线，本
系统采用同程设计，可平衡气流阻力，利于系统运行调整；
详见表 6-5
序号1、2、5、14绘制时，类似绘制阀门，在图中以图例出现，不 反映设备的实际大小； 其余设备绘制时，在平面图中绘制按设备尺寸，在系统图绘制时， 按设备相对尺寸绘制，反映设备的实际大小或相对大小。
详见表 6-6 表中所有装置与仪表绘制时，类似绘制阀门（先按表中形式 制作图块）在图中以图例出现；
两种方式：

按线型分：粗线图层、中粗线图层、细线图层； 按功能特性：管网图层、管网设备图层、辅助图图层、 标注图层等，设置方法同前。
1.如果为dwg图形可直接使用。如果为地形图图纸，采用
扫描仪扫描地形图。
2.扫描图像使用步骤，使用专业扫描软件或扫描仪配套
软件，分片扫描地形图图纸，扫描设置为灰度模式，
设备：冷水机组、冷却塔、水系统主要分区等的区域分
布，绘制时在图框中完成总体的协调。
总体布局
3. 确定所有设备的相对位置，细化设备细节。 4．连接所有设备间的管线，绘制时注意切换到对应的水系统
“水管图层”。
5．必须再次核对出图比例，切换到“水管阀门图层”，在管
线上按出图比例插入相关的阀门和构件图块。
10.图纸打印、完成。
按图层或颜色分别设置图线的打印宽度，关闭辅助和临 时图层，打印预览仔细检查。 打印线宽控制：空调水管线为粗线、主要设备轮廓线中 粗线、其余为细线。线宽可通过复合线绘制完成或者通 过打印对应颜色设置宽度的方法。
完成系统图
1.收集整理地形图（最好为dwg格式）； 2.按自己需要建立主要的图层并设置相应的属性，主要有
8．设备材料表统计填写。
9. 设备构件编号标注
切换到“标注图层”。设备编号标注字高5号，实际高度算法同前，标
注位置尽量靠近对应设备构件。
10、标注

管网管径标注、 管网流向与
坡度标注，字高3.5号；

管网定位尺寸标注，一般采
用m为单位。
11.图纸打印、完成。

按图层或颜色分别设置图线的打印宽度，关闭辅助和 临时图层，打印预览仔细检查，检查完后。
3.按设计产品样本尺寸，切换到“设备图层”，绘制主要
设备构件如：空调机组、风机盘管等外轮廓；
按设计尺寸依据，切换到“风管图层”，依据风管中心线，分段按 尺寸完成风管的绘制；（注意由于采用H型布置，可先绘制完成一 个H型图中放大部分，再使用块、复制、镜像等完整其余的部分）
4.连接设备和构件与风管；
5.完成细部风管；
平面图完成图
1.收集整理空调系统图的主要设备和管线资料； 2.按自己需要建立主要的图层并设置相应的属性，主要有两种 方式：
按线型分：粗线图层、中粗线图层、细线图层； 按功能特性：水管、设备、水管阀门、标注、辅助图图层
1.插入标准图框，一般设置为1:100的图纸比例；
2.总体布局：切换到“设备图层”先绘制初步绘制主要的
1 风道系统一般以一个独立的系统为代号宜按表6-3采用。
2. 风道、阀门及附件的图例见表6-4
1）风道阀门及附件绘制，以序号6为例
经直线line加偏移offset命令绘制风道。 在需要添加碟阀处使用直线line命令绘制法兰线，起点为最近 点near，终点为垂足per。
使用偏移offset命令，偏移320(通常风阀的宽度或按实际尺寸)
按尺寸完成后的空调风管
6.核对图纸比例；切换到“标注图层”，按出图比例设置 所有标注文字大小，风管、设备定位尺寸标注方式。

标注文字一般为3.5（图中标注密集时可使用2.5号字），标注样 式中的文字高度为3.5×出图比例。主要使用DIM标注模式命令。 定位尺寸：平面图上应注出设备、管道定位（中心、外轮廓、地 脚螺栓孔中心）线与建筑定位（墙边、柱边、柱中）线间的关系， 平面图上如需标注连续排列的设备或管道的定位尺寸或标高时， 应至少有一个自由段。 标注风管尺寸的形式为：圆形风管的截面定型尺寸应以直径符号 “φ ”后跟以毫米为单位的数值表示（例，φ 1250mm）。矩形风 管（风道）的截面定型尺寸应以“A×B”表示。“A”为该视图 投影面的边长尺寸，“B”为另一边尺寸。A、B单位均为毫米 （例，1250×500 mm）。
CAD在建筑暖通、空调、燃气工程中的应用 CAD在建筑给排水中的应用 CAD在环境工程中的应用
常用图例
常用模块
绘制工程平面图
绘制工程系统图
绘制工程管网图

常用图例。
《暖通空调制图标准GB/T 50114-2001》。
1. 水、汽管道代号见表6-1
序号 1 2 3 4 5 6 7 8 9 代号 R Z N P G X XH Y L 管道名称 (供暖、生活、工艺用)热水管 蒸汽管 凝结水管 膨胀水管、排气管、旁通管、排污管 补给水管 泄水管 循环管、雅号管 溢排管 空调冷水管 序号 10 11 12 13 14 15 16 17 代号 LR LQ n RH CY YS FQ FY 管道名称 空调冷/热水管 空调冷却水管 空调冷凝水管 软化水管 除氧管 盐液管 氟汽管 氟液管
实际绘制时只需要绘制虚线中图形，H形风管及风口由两次镜像来生成。
1.收集整理建筑图；
2.删除建筑图中对门窗的小标注与类型标注等，主要留下
建筑柱网及主要的外部尺寸及房间名称标高等，柱子改 为空心柱， 3.删除不必要的图层；
4. 建立主要的图层并设置属性
例：按功能特性：风管图层、冷冻水管图层、设备图层、风管法兰图层、 辅助图层、标注图层等


7.设备材料表统计填写。
8.设备编号标注
9.其它标注
10.图纸打印、完成。
按图层或颜色分别设置图线的打印宽度，关闭辅助和临时图
层，打印预览仔细检查，检查完后，打印输出。
打印线宽控制：空调风管为粗线、大设备轮廓线中粗线、其
余为细线。线宽可通过复合线绘制完成或者通过打印对应颜
色设置宽度的方法。 (参看打印设置）
为第二法兰线。 使用插入insert命令插入阀门开关块。
2）各类风口绘制，以序号14为例


用直线和偏移命令绘制含有中心线的风道。
在对应图层上，分别以1×1单位大小绘制正方形风口轮廓线与风口 中心线，将其定义为风口块，图块基点选为中心线交点。

使用插入insert命令插入风口块，并用最近点nea捕捉中心线，按实 际风口尺寸设置插入块x、y比例。例如，插入400×400风口时，风 口块的插入比例为x=400、y=400。
6．按制图规范修剪图中的所有管线交叉，交叉点两边预留总 距离为200～300个单位(以1:100出图比例计算)。
7. 设备材料表统计填写。
8．设备编号标注。
9．标注。
标注水管管径的字高为3.5号。一般情况下，低压流体输送用焊接管道 规格应标注公称通径或压力。公称通径的标记由字母“DN”后跟一个以 毫米表示的数值组成，如 DN15、DN32。输送流体用无缝钢管、螺旋缝 或直缝焊接钢管、铜管、不锈钢管，当需要注明外径和壁厚时，用“D （或φ ）外径×壁厚”表示，如“D108× 4”。在不致引起误解时，也 可采用公称通径表示。金属或塑料管用“d”表示，如“d10”。水平管 道的规格宜标注在管道的上方；竖向管道的规格宜标在管道的左侧。双 线表示的管道，其规格可标注在管道轮廓线内。标注水管坡度的字高为 3.5号，表示为i＝0.003。图名10号字，出图比例注明5号字。
此类管道在绘制时，可参考9.4.2对象线性定义的方法均匀分布，
也可按以下方法 演示
2. 水、汽管道阀门和附件的图例（详见表6-2）
3.
水、汽管道阀门和附件的绘制方法和过程
由直线line或复合线pline命令绘制管线；
使用insert插入阀门图块；
使用打断命令break沿阀门两边断开管线。

打印线宽控制：管线为粗线、其余为细线。线宽可通 过复合线绘制完成或者通过打印对应颜色设置宽度的
方法。
完成管网图
1.参考图例图表选择制作10个标准图例块。
2.参考例图绘制暖通、燃气工程平面图。 3.参考例图绘制暖通、燃气工程系统图 4.参考例图绘制暖通、燃气工程管网图。
1.总结上机实际绘制过程，提炼创造自己专业复合模块，
地形图插入设置
转化比例算法为：图像象素大小÷10×原始地形出图比例
5. 按设计要求，切换到“管网图层”。首先绘制管网干线， 再绘制支线。在绘制过程中可利用实际参考点(如街道
中心线、建筑轮廓等)作辅助线帮助定位，进行绘制。
6．再次核对出图比例，切换到“管网设备图层”在管线上 插入相关的阀门和构件图块。 7．按制图规范修剪图中的所有管线交叉，交叉点两边预留 总距离为1000～1500个单位(以1：500出图比例计算)。
并对其进行分解说明。
2.总结绘制暖通、燃气工程管平面图、系统图、管网图的
特点和差别。
扫描分辨率为100像素/厘米，此分辨率是100像素/厘米
3.在CAD中使用插入光栅图像命令，插入扫描图形，为了
便于图形绘制，使其转化为了1:1的地形图形。 4.按要求出图比例插入对应图纸图幅。按图纸出图比例的 倍数插入1:1图纸块。
