土地调查外业调绘方法及经验

土地调查外业调绘的方法及经验一、土地调查外业调绘的方法1.传统测量法：传统测量法常用的仪器有经纬仪、经纬仪、水准仪等。

这种方法需要在调查区域内设置测量点，在测量点上进行测量，通过测得的数据进行绘图。

2.全站仪测量法：全站仪是一种先进的测量仪器，具有测距、测角及测高的功能。

使用全站仪进行测量，可以大大提高调查外业调绘的效率和准确性。

3.GPS测量法：GPS是全球卫星定位系统的简称，可以通过接收卫星信号来确定地理位置。

使用GPS进行测量，可以快速获取点位坐标，减少外业测量的工作量。

但是，由于GPS信号受到建筑物、树木等遮挡物的影响，测量精度可能会有所下降。

4.遥感影像解译方法：遥感影像解译是指利用遥感影像获取地面信息的方法。

通过对卫星遥感影像进行解译，可以获取土地利用类型、植被分布等信息，并将其转化为地图。

这种方法可以大大缩短调查时间，并提高调绘效率。

二、土地调查外业调绘的经验1.提前准备：在进行土地调查外业调绘前，需要提前进行准备工作。

包括查阅相关资料，了解调查区域的情况，制定详细的调查方案，选择合适的调查方法和仪器，并确保调查仪器的正常工作。

2.合理布点：在进行调查测量时，需要选择合适的布点位置。

布点应遵循以下原则：边界点要明确，重要地物要全面调查，勾勒地形要有代表性。

同时，还应考虑工作效率和测量精度，合理划定测量区域和测量密度。

3.扎好基本点：基本点是调查测量的基础，要保证基本点的稳定和准确。

对于传统测量法，基本点可以采用人工建设的基石或高程标志物；对于全站仪和GPS测量法，基本点可以采用已知坐标的固定点。

4.科学测量：在进行测量时，需要严格按照测量规范和方法进行操作。

尽可能减少误差的产生，确保测量数据的准确性。

在进行测量时，要做好记录，包括点位坐标、测量数据等信息，便于后续的数据处理和绘图。

5.灵活应用技术手段：在进行土地调查外业调绘时，可以灵活应用各种技术手段，结合现代科技手段进行综合测绘。

土地调查外业调绘方法及经验标准化管理部编码-[99968T-6889628-J68568-1689N]土地调查外业调绘的方法及经验目录一、外业调绘主要任务 (2)二、外业调绘的基本要求 (2)三、外业调绘基本工作流程 (3)四、像片判读 (3)五、外业调查的基本方法和要求 (5)六、土地权属调查 (5)七、地类调查 (6)八、外业成果资料整饰要求 (18)九、调查成果的检查 (20)十、外业调查的几点经验 (21)1、土地权属状况调查，对集体土地所有权，以及公路、铁路、河流和国营农、林、牧、渔场、企事业单位等用地权属状况的调查，即查清哪些土地属国有，哪些土地属集体所有。

2、土地利用现状调查，逐地块实地调查土地的地类、位置、土地分布状况、类型以及面积。

二、外业调绘的基本要求：1、充分利用已有土地调查成果。

2、外业调查时应实地逐图斑调查。

3、权属界线应认定合法、位置准确、表示规范。

4、图、表、实地三者应一致。

5、图斑划分正确，综合取舍恰当。

6、所量数据真实可靠。

7、调查以实地现状为准。

既要照顾历史更要尊重现实。

模式一模式二模式三四、读有一定的价值，但有时也会带来不利影响，例如在高大楼房下的一些地物，由于阴影遮盖难以找到，这时我们可利用相互关系找到相应地物。

地面物体均有不同颜色，同一物体在不同季节也可能出现颜色变化，这些现象均会在影像上反映出来。

例如：相邻的一块水田和一块旱地，由于水田比较潮湿，反光能力低一些，因此水田影像呈灰色或黑色，而旱地比较干燥，反光能力强，所以它的影像变白；相邻的一条沟渠和一条道路，由于沟渠有水，其影像呈灰黑色，而道路影像呈白色或灰白色；同一块水田由于季节不同，植被覆盖不同，其影像色调也会不同；同样是坑塘，由于水的深浅不一样，其影像的色调也有所不同，水浅的其影像为灰白，水深的呈黑色。

以上色调的变化与光照也有很大关系，阳光强影像色调浅，反之则深，如果阳光刚好被水面反射到镜头中心，则影像呈白色。

全国国土调查内外业作业方法三篇篇一：全国国土调查内外业作业方法底图制作及内业地类解译判读在最新数字正射影像图(DOM)基础上套合全国国土调查数据库，按照土地现状分类标准，逐图斑对比分析数据库地类与最新高分辨率DOM地物特征的一致性，根据对比核实结果，提取不一致图斑，依据影像特征勾绘图斑边界;一致图斑的界线应充分继承现有调查界线。

同时，根据数据库地类和影像特征，内业判断该图斑土地利用类型;对于影像特征无法明确判断土地利用类型的，提供与影像特征可能对应的土地利用类型2种选项。

另外，城镇土地利用现状调查依据0．2 m分辨率的航空影像为底图制作1∶500或者1∶2 000的土地利用现状图，对于0．2 m分辨率的航空影像覆盖不全的区域，采用优于1 m分辨率的卫星影像作为底图补充。

利用土地调查底图，依据遥感影像特征，采用直接目视判读的方式，对国家提取的问题图斑和重点信息进行内业预判;同时，结合其他土地管理信息，对国家提取图斑以外且影像判读地类与数据库地类不一致的部分，在工作底图上进行预判标绘。

外业调查取证按照以实地现状认定地类的原则，对国家内业提取的变化图斑进行调查核实，采用内、外业相结合的方法对其他变化图斑进行调查。

根据国家核查工作要求，必须对重点变化图斑进行互联网+举证，国家将以图斑的遥感影像特征和实地举证照片为依据进行核查。

(1)图斑举证要求国家将以图斑的遥感影像特征和实地举证照片为依据进行核查，对未提交举证照片或提交的举证照片不能说明图斑变化情况的，国家核查将认定为不通过图斑。

举证照片包括图斑全景照片、局部近景照片、利用特征照片三类将数据导入带GPS功能的移动外业调查设备，开展外业实地调查工作，调查图斑地类、调绘图斑边界，详细记录图斑编号、地类编码和权属单位等属性信息。

(2)互联网+举证技术方法实地举证使用带卫星定位功能和方向传感器的手机，利用国家统一下发的互联网+举证软件，拍摄包含图斑实地GPS坐标、拍摄方位角、拍摄时间、实地照片及举证说明等综合信息的加密举证数据包，报送至国家举证平台。

全国国土调查内外业作业方法三篇第1条全国土地调查、全国土地调查、内外业工作方法、内外业工作方法、底图制作和内外业工作方法解释，基于最新数字正射影像图DOM，建立全国土地调查数据库。

根据土地状况分类标准，逐点分析数据库的土地类型与最新高分辨率DOM特征之间的一致性。

根据比较和验证结果，提取不一致的地图点，并根据图像特征绘制地图点边界。

一致点的边界应完全继承现有的调查边界。

同时，根据数据库类型和影像特征，行业判断地图点的土地利用类型。

如果影像特征不能清楚地确定土地使用类型，则为可能对应于影像特征的土地使用类型提供两个选项。

此外，城市土地利用现状调查使用0.2m分辨率航空影像作为基础地图，制作1: 500或1: 2000土地利用现状地图。

对于0.2米分辨率航空影像覆盖不完全的地区，使用分辨率高于1米的卫星影像作为基础地图补充。

利用土地调查底图，根据遥感影像的特点，采用直观判读的方法，对国家提取的问题点和关键信息进行预判。

同时，结合其他土地管理信息，对全国除与影像解译和数据库类别不一致的地图点以外的部分工作底图进行预判和标绘。

实地调查和取证应以根据实地现状识别土地类型为原则，对全国行业提取的变化图点进行调查核实，其他变化图点采用内部、实地调查相结合的方法进行调查。

根据国家核查工作的要求，对重点变更点要进行网上证明。

国家核查将基于这些地点的遥感图像特征和现场验证照片。

1 .现场验证要求国家根据现场遥感影像特征和现场验证照片进行检查。

如果没有提交证明照片或提交的证明照片不能解释现场的变化，则状态检查将被视为未通过现场检查。

校样照片包括spot全景照片、局部特写照片、使用特征照片将数据导入具有全球定位系统功能的移动野外测量设备，进行野外测量工作，测量spot类型、调整spot边界，并详细记录spot类型代码编号、和权属单位等属性信息。

(2)网上打样技术和方法)现场打样使用具有卫星定位功能和方向传感器的手机，使用国家统一发布的网上打样软件，拍摄包含现场全球定位系统坐标、拍摄方位角、拍摄时间、现场照片和打样说明等综合信息的加密打样数据包，并将加密的打样数据包提交给国家打样平台。

如何进行土地利用调查及测绘引言：土地是人类生存和发展的重要资源。

为了科学合理地利用土地资源，对土地进行调查和测绘是必不可少的工作。

本文将从调查和测绘的基本步骤、重要性以及常用的技术手段等方面，探讨如何进行土地利用调查及测绘。

一、土地利用调查的基本步骤土地利用调查是对一定时间范围内的土地利用状况进行系统、全面的调查和分析，为土地的科学管理和合理利用提供基础数据和信息。

其基本步骤包括数据收集、调查实地验证、数据整理与分析等。

1.数据收集数据收集是土地利用调查的基础，可以通过各种途径进行，如调查问卷、实地勘测、遥感影像解译等。

重要数据包括土地面积、土地质量、土地利用类型、农业生产情况等。

必要时，可以与相关部门合作，获取相关数据。

2.调查实地验证数据收集后，需要进行实地验证，确保数据的准确性和完整性。

在实地调查中，可以对土地利用类型进行分类、土地覆盖情况进行记录，并对可能存在的问题进行标注，如土地退化、破坏等。

实地调查应注重细节，确保数据的可信度。

3.数据整理与分析在收集和验证数据后，需要对数据进行整理和分析，以形成数据报告和分析结果。

数据整理包括将原始数据进行分类整理、填补漏洞等，分析则是基于整理后的数据进行的，可以利用统计学方法、地理信息系统等工具进行数据分析。

二、土地测绘的基本步骤土地测绘是为了获得土地的准确空间位置信息而进行的工作，包括测量土地面积、边界和地形等。

其基本步骤包括测量前准备、测量实施、数据处理、成果输出等。

1.测量前准备测量前准备是土地测绘的第一步。

首先需要了解测量范围和目标，确定测量方法和仪器，制定测量计划。

同时，还需做好场地勘测、边界查找、标志物设置等准备工作，确保测量工作的顺利进行。

2.测量实施测量实施是土地测绘的核心环节。

在测量过程中，需要使用相应的测量仪器和设备，如全站仪、GPS等。

根据实际情况，选择合适的测量方法，如导线测量、GPS导航测量等，进行测量工作。

在测量过程中，要注意精确度和可靠性，尽量减小测量误差。

土地调查外业调绘方法及经验WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-土地调查外业调绘的方法及经验目录一、外业调绘主要任务 (2)二、外业调绘的基本要求 (2)三、外业调绘基本工作流程 (3)四、像片判读 (3)五、外业调查的基本方法和要求 (5)六、土地权属调查 (5)七、地类调查 (6)八、外业成果资料整饰要求 (18)九、调查成果的检查 (20)十、外业调查的几点经验 (21)1、土地权属状况调查，对集体土地所有权，以及公路、铁路、河流和国营农、林、牧、渔场、企事业单位等用地权属状况的调查，即查清哪些土地属国有，哪些土地属集体所有。

2、土地利用现状调查，逐地块实地调查土地的地类、位置、土地分布状况、类型以及面积。

二、外业调绘的基本要求：1、充分利用已有土地调查成果。

2、外业调查时应实地逐图斑调查。

3、权属界线应认定合法、位置准确、表示规范。

4、图、表、实地三者应一致。

5、图斑划分正确，综合取舍恰当。

6、所量数据真实可靠。

7、调查以实地现状为准。

既要照顾历史更要尊重现实。

模式一模式二模式三四、读有一定的价值，但有时也会带来不利影响，例如在高大楼房下的一些地物，由于阴影遮盖难以找到，这时我们可利用相互关系找到相应地物。

地面物体均有不同颜色，同一物体在不同季节也可能出现颜色变化，这些现象均会在影像上反映出来。

例如：相邻的一块水田和一块旱地，由于水田比较潮湿，反光能力低一些，因此水田影像呈灰色或黑色，而旱地比较干燥，反光能力强，所以它的影像变白；相邻的一条沟渠和一条道路，由于沟渠有水，其影像呈灰黑色，而道路影像呈白色或灰白色；同一块水田由于季节不同，植被覆盖不同，其影像色调也会不同；同样是坑塘，由于水的深浅不一样，其影像的色调也有所不同，水浅的其影像为灰白，水深的呈黑色。

以上色调的变化与光照也有很大关系，阳光强影像色调浅，反之则深，如果阳光刚好被水面反射到镜头中心，则影像呈白色。

1引言随着社会的发展，人们对于土地资源管理有了更高的要求，为满足人们的作业需求，对现有的数据库整理方法和土地调查形式进行完善优化，在开展第三次全国土地调查工作的同时，整合数据库的数据信息。

按照国家统一标准，在以国家下发的最新的正射影像图为基础，利用国家下发的监测图斑、省级内业预判指引以及地方自主提取的图斑，提取各地类变化信息，开展实地调查举证，全面掌握漳平市“三调”初始时点和统一时点间的地类、面积和权属变化情况，更新漳平市“三调”数据库。

本文重点对龙岩市漳平市第三次国土调查中外业调查阶段的具体工作实施情况及其遇到的问题进行分析，以期对后续工作的开展提供重要的参考借鉴。

2外业实地调查外业实地调查对使用设备和工作人员进行合理安排，通过行之有效的调查方式准确高效地获取外业调查内容。

掌握图斑地类认定、路线规划以及外业补充测量等，对外业实地调查进行分析。

第一，调查内容。

主要以调查底图作为基础，对图斑的范围、地类、面积等进行分析，对于权属不明确、图形模糊或者用途不确定的图斑深入调查。

第二，调查方法。

第三次全国土地调查主要采取的调查方法为综合调绘法，就是将外业调查补测、内业判读和内业建库三方面进行融合。

如果边界、实地地类或者内业判读信息等相匹配，则不需要进行调查测量，直接标记即可，并将调查数据整合存储[1]。

相反，信息相互不匹配，要结合实际情况精准测量，如果影像没有反映新增地物，要对其进行补充测绘。

可以采取简易补测法或者仪器补测法完成工作。

第三，人员组织和设备配备。

综合考虑调查范围的工作量，根据外业图斑分布情况、地势环境以及交通情况等作为人员组织的依据。

成立规划小组，每小组配备两个作业人员和一名司机，小组达到任务地点后要第一时间与当地政府和相关部门取得联系，根据现场情况，保障安全。

根据任务要求和生产需求配备相关设备，如通信设备、电子产品等。

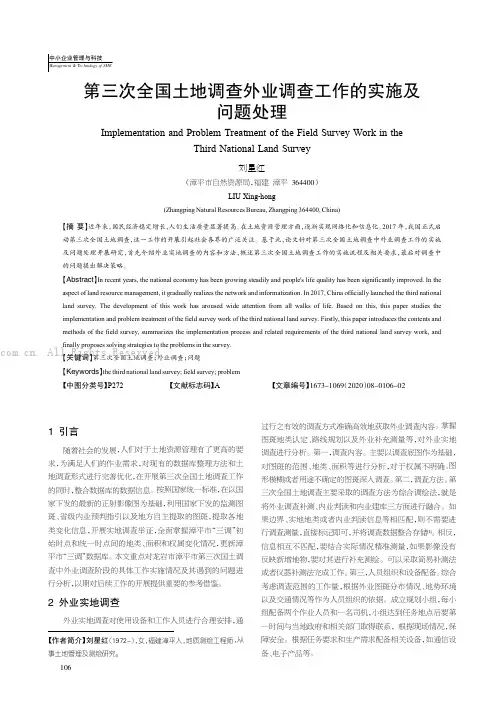

第三次全国土地调查外业调查工作的实施及问题处理Implementation and Problem Treatment of the Field Survey Work in theThird National Land Survey刘星红（漳平市自然资源局，福建漳平364400）LIU Xing-hong(Zhangping Natural Resources Bureau,Zhangping364400,China)【摘要】近年来，国民经济稳定增长，人们生活质量显著提高。

土地调查外业调绘的方法及经验目录一、外业调绘主要任务 (2)二、外业调绘的基本要求 (2)三、外业调绘基本工作流程 (3)四、像片判读 (3)五、外业调查的基本方法和要求 (5)六、土地权属调查 (5)七、地类调查 (6)八、外业成果资料整饰要求 (18)九、调查成果的检查 (20)十、外业调查的几点经验 (21)1、土地权属状况调查,对集体土地所有权,以及公路、铁路、河流和国营农、林、牧、渔场、企事业单位等用地权属状况的调查,即查清哪些土地属国有,哪些土地属集体所有;2、土地利用现状调查,逐地块实地调查土地的地类、位置、土地分布状况、类型以及面积;二、外业调绘的基本要求：1、充分利用已有土地调查成果;2、外业调查时应实地逐图斑调查;3、权属界线应认定合法、位置准确、表示规范;4、图、表、实地三者应一致;5、图斑划分正确,综合取舍恰当;6、所量数据真实可靠;7、调查以实地现状为准;既要照顾历史更要尊重现实;模式一模式二模式三四、读影像的影响定的价值,但有时也会带来不利影响,例如在高大楼房下的一些地物,由于阴影遮盖难以找到,这时我们可利用相互关系找到相应地物;地面物体均有不同颜色,同一物体在不同季节也可能出现颜色变化,这些现象均会在影像上反映出来;例如：相邻的一块水田和一块旱地,由于水田比较潮湿,反光能力低一些,因此水田影像呈灰色或黑色,而旱地比较干燥,反光能力强,所以它的影像变白；相邻的一条沟渠和一条道路,由于沟渠有水,其影像呈灰黑色,而道路影像呈白色或灰白色；同一块水田由于季节不同,植被覆盖不同,其影像色调也会不同；同样是坑塘,由于水的深浅不一样,其影像的色调也有所不同,水浅的其影像为灰白,水深的呈黑色;以上色调的变化与光照也有很大关系,阳光强影像色调浅,反之则深,如果阳光刚好被水面反射到镜头中心,则影像呈白色;.像片判读要领：1像片方位要与实地一致;这样可以保持影像的相关位置与实地一致;2像片判读要先判明显地物,然后再判不明显地物;3要由近到远再由远到近的判;4要始终明了自己处于像片上的位置,边走边判;像片判读是个熟能生巧的过程,开始可能比较慢,判得多了自然会提高速度和准确度;五、外业调查的基本方法和要求土地调查是一项政策性强,技术要求很高,同时也是一项既费体力又费脑力的艰苦工作,它关系到国家利益和集体利益是否能得到切实的保护,关系到社会稳定和经济发展,因此要求必须有高度的责任心和使命感;⑴要充分收集和利用原土地详查和变更调查的成果资料,水利、林业、交通、民政等部门所提供的资料;⑵采用内外业相结合的方法,可以参照有关资料先在家判读再到野外核实调查,要充分利用先进的计算机技术,尽量减少野外工作量;⑶必须坚持执行走到、看到、问清、查明、测准、绘真十二字调绘方针,反对弄虚作假的不良作风发生;⑷新增及变化的地方可用交会法、截距法、判绘法进行补测,大面积新增和变化的地方可收集有关图件资料进行转绘或用仪器进行补测,不论用何种方法补调补测,必须满足技术规程的精度要求补测的地物点相对邻近明显地物点距中误差,平地、丘陵地不得大于图上,山地不得大于图上;⑸所上交的资料齐全,图面清晰易读,线划符号及各种注记规范,各级界线和地物位置准确,数字注记正确无误,手簿填写内容齐全,清晰美观; 六、土地权属调查⑴权属调查的最基层单位到村;⑵省界、市界、县界以民政部门的勘界资料为准；乡镇界线已由民政部门勘界以民政部门资料为准,未勘界的以原详查资料为准；村级界线以原详查资料为准;⑶对原有争议的乡镇行政界线或村权属界线,争议已解决的可按新的行政界线或权属界线协议书的附图和文字说明修改界线走向,争议未解决的仍维持原争议界不变;⑷任何界线的变更,必须由当地国土部门牵头有双方当事人到场重新指界并签订新的协议书才能有效,作业员不能仅凭一面之辞更改界线位置;⑸当几种界线重合时只表示最高一级的界线;七、地类调查1.面状地类调查⑴图斑划分:同一种地类外围边线所封闭的地块叫图斑;图斑划分的依据：①被行政区域界线或土地权属界线分割；②主要单线线状地物的自然分割；③城市、建制镇、农村居民地及其它独立建设用地的外围闭合界线；④双线线状地物的外围边线；⑤每个图斑内的地类应是土地分类中的末级分类,一个图斑内只能有一种地类;以上论述说明的是以什么来作为图斑界线,即行政界线、权属界线、单线线状地物,地类界线均可作为图斑界线,其排列顺序也是按以上排列的,当重合时则只表示高一级界线;⑵图斑面积大小的规定①从减少图幅的负载量,保证图幅清晰,以及减少外业内业工作量的角度来衡量,图斑越大越好, 因此要求划分图斑不能过于破碎,尤其在平原和湖区,由于线状地物非常密集,如果凡是被线状地物分割包围即作为一个图斑,则图斑过于破碎,影响图面美观,同时内外业工作量将大幅度增加,所以在平原地区和湖区划分图斑内要作适当综合,即将若干块被线状地物分割包围的同一地类合并成一个图斑表示;②地类比较简单的地区如林区、牧区草地等尽可能按地类界线划分图斑,中间不要人为的多画图斑线分割图斑;③不要单纯地追求减少内外业工作量而过大地划分图斑,还要考虑用户的用图方便和工作方便;④要严格掌握各种地类图斑面积的最低上图标准按1/万图计算城镇村及工矿用地为图上,实地400m2；耕地、园地、水域为图上,实地600m2；林地草地为图上,实地1500m2；大于上述面积标准的地类要一个不漏的作为图斑表示在底图上,而小于上述面积标准,按照省厅地籍处的要求表示为零星地物并登记在手薄中;3图斑编号及零星地物表示方法和要求图斑编号及零星地类均要编号,其编号方法是：①如果工作底图上已将原土地详查和变更调查的图斑号地类号套合进去,则外业只需对实地已变化的图斑给予修改补充,分以下几种情况分别处理：a.图斑范围和地类均未发生变化,则保留原图斑号和地类号,不必重新编号；b.如果地类变成与周边某一图斑地类相同,此时应将相邻图斑线去掉,与相邻图斑合为同一图斑,去掉原图斑号和地类号,改注邻图斑的图斑号地类号；c.如果图斑一部分变了而另一部分未变;则只改变范围线的部分；d.图斑已消失,要去掉该图斑的图斑线、图斑号及地类号；e.新增图斑要重新编号,编号可按该村原最大图斑号延续往下编,也可由作业单位规定该村的新编号从何处开始;③大的图斑可在图斑范围内注记多个相同的图斑号地类号,特别是被线状地物分开的地方要加注图斑号和地类码；④图斑号、地类号原则上应注在图斑范围内,当图斑过小,里面注不下时,可采用插旗式注在图斑外,但指向一定要明确;2.线状地物调查线状地物是指呈带状长条形地物,如铁路、公路、农村道路、河流、沟渠、林带、堤、田坎、地面上的各种管道等;表示线状地物的要求1地物实地宽1～20米包含1米,不含20米单线符号半依比例尺表示,实际宽20米以上含20米用双线构图斑依比例尺表示;2林带栽种4排树以上用有林地表示,4行以下用林带表示;河流公路、铁路、沟渠、堤两侧的护路护堤林,4行以上用有林地表示,4行以下不单独表示;线状地物与其它界线或地物发生关系时的处理;1线状地物与地类界线重合时,表示线状地物；线状地物与行政界线或权属界线重合时,线状地物按真实位置表示,行政界线或权属界按以下方法表示：①当行政界或权属界以单线状物中线为界时,行政界或权属应在单线状地物符号两侧交错跳线表示;②当行政界或权属界以双线状地物中线为界时,其界线符号应绘在双线线状物符号的中线上;当界线以线状物一侧为界时,界线应绘在该状物符号该侧,保持两者符号之间隔图上;④当界线以实地宽小于1m的线状物界时,该线状物必须表示,宽度注记可放宽为1m;2两条或两条以上线状地物并行的处理办法;①一般不能综合表示,但湖区的线状地物太多,可适当综合表示,表示主要的,舍去次要的,但量宽度时,两者宽度要合起来量;②均为双线表示的线状地物并行,两者均应表示,并可共用一条边线作为图斑线;③当单线线状地物与双线线状地物并行时,双线线状物要按准确位置表示,单线线状物可按真实位置表示或移位图上表示;④均为单线线状地物并行,两者均不能按真实位置准确表示时可按河流、铁路、高速公路、国道、省道、干渠,县级公路、农村道路、沟渠、林带、管道等为主次顺序,为主的线状地物按真实位置准确表示,为次则移位图上表示;3 地物间的狭长地带、其宽度大于图上2mm的按相应地类作图斑表示,宽度小于图上2mm的,则按各1/2综合到相邻线状物中扣除;4线状地物立体交叉时,只表示上面的不表示下面的,线地状物通过地下隧道时只表示地面的不表示地下的;⑸线状地物与居民地关系的处理①河流、铁路、公路、干渠穿过城镇或农村居民点时要如实地连续表示；农村道路、沟渠穿过城镇或农村居民点时,在居民点中的部分不表示,当以线状地物为界时线状地物要表示③当线状地物从居民点一侧通过,两者间距大于图上2mm时,线状地物和居民点均按真实位置表示,其间的地类按图斑表示；当线状地物与居民地的间距小于图上2mm 时,线状地物按真实位置准确表示,单线线状地物符号或双线线状地物的某条边可作为居民地图斑线;⑹洞庭湖地势平坦,排水不畅,为防止雨季房屋积水潮湿,房前屋后均有排水沟,房前是晒谷坪,晒谷坪紧挨农村道路,道路紧挨排水沟,这种情况可视为道路穿过居民地不表示,而只表示最外侧的排水沟；屋后的排水沟一般被各户截断作生活用水,形成小坑塘,但雨季仍作排水沟使用,此种情况不能作坑塘表示,仍应表示为沟渠;⑺量测线状地物宽度单线表示的线状地物均应量注宽度,量注宽度应注意以下几点①要选择有代表性的地方量测宽度,图上在量测处要有标注符号； ②当宽度变化较大20％以上时要分段丈量宽度,宽度变化处要有分段标记；④宽度丈量的精度为,检查精度控制在误差±,量取方法如下图: 典型线状地物宽度量测边界示意图河流水面耕地 洪水位 耕地常水位 行树 滩 河流水面 滩行树3（1）城镇及农村居民地周边的风景林、果园、晒谷坪、坑塘、荒草地,耕地等达到上图面积的必须调绘上图,不能综合到居民地中,达不到上图面积的,应先在各自的一级类中综合,若仍不能达到上图面积,到可综合到城镇和居民地中;（2）调绘城镇和农村居民点时要注意其外形特征,该凸出的要凸出,该凹进的要凹进,不能都用直线连接即不能综合过大;（3）城镇,农村居民地中除非有河流、铁路、县乡以上公路、干渠穿棕的街道、巷道要表示外、其它的街道、巷道一律不表示;（4）已有地基尚未建成的按居民地表示；房屋已拆但地基仍在未复垦的为耕地或其它地类的仍作居民地表示；但是由于自然条件恶劣或工程建设而搬迁拆的居民地不能再作居民地表示；灾毁而不准备重建的也不能作居民地表示;（5）属城镇管辖、但远离城镇的别墅区或住宅小区仍用城市或建制镇用地表示,属城市或建制管辖但不与城市或建制连在一起的商服、工业、仓储、机关、学校、医疗等用地仍作城镇用地表示;城镇中的农村居民地村民无城镇户口、行政不属城镇所管仍按农村居民地表示;（6）实地未动工平整的土地,不论有无建设用地手续,均按原地类调绘上图；实地已推平未建和待建地块,有合法用地手续的可调绘成建设用地,无合法用地手续的到按原地类调绘;城镇、农村中的规划建设用地不能作建设用地表示;（7）农家乐、休闲山庄按其内实际用地表示;未办理征地手续的土地调查的对象是地面上的地类;有些界线是以双线沟渠中线为界,此沟渠属乡镇集体所有,在沟渠上有些地段已建了房子,并有合法用地手续,此时沟渠上的房子要表示,并查清其权属,而房下的沟渠不能再表示;4．交通用地调查：用于人员和物资转运输送的地面上的交通线路及设施,民用机场、船舶停靠场所及具相应水工建筑物等用地均属交通用地;（1）铁路、公路农村道路用地不仅仅指路面、还应包括路堑、路堤、两侧;如下图所示：（2）铁路、公路用地还应包括车站及车站前广场、加油站、供水设施、收费站、道班、巡道房、汽车停靠站、与铁路相连的机车检修库、机车库、货场、货物仓库、站台、通讯设施、电气化铁路的供电设施等; （3）地下铁路以及铁路、公路通过隧道的部分,城市、工矿企业内部的铁路、公路以及农村内部的巷道场应作为交通用地表示；（4）湖区农田多数都已园田化其间有很多田间机耕路,一侧或两侧有水沟,一般可综合为农村道路表示;这些机耕路多数是供收割时走收割机用,非收割季节闲着无用,于是农民在有些路上临时种植油菜、大豆、蔬菜、之类短期内可收获的农作物,也有一些本是机耕地面积路,但由于长时间未走车,上面长满了杂草,但路基完好,上述情况仍应作农村路表示;湖区田间有些田埂不是田坎宽度达1m以上,可用来走农机设备的,此种田埂也可作农村道路表示;（5）山区上山砍柴,放牧的道路,林区不以交通为目的的集材道、运材道不作交通用地表示;（6）山区居民点与山外相连的以及山区居民点之间相连的主要农村道路、宽1m以上的要表示;（7）高速公路、高等级公路的出口处匝路所包围的绿化土地均应作为公路（8）正确区分公路和农村道路、不能简单的从路面材料来判断,不是所有公路都铺了水泥或沥青,也不是农村道路就没铺水泥；这两种道路也不是以通不通客运班车来区分,其区分标准一是是否有里程碑,二是否专业的养护人员少数农村道路也有临时养护人员,三是否有公路在公路部门均有资料可查;5．水域及水利设施用地调查：（1）要正确区分河流和沟渠、湖泊和水库、水库和坑塘;河流、湖泊一般指天然形成的个别也有人工开挖的;沟渠、水库、坑塘一般指人工开挖修筑的;水库和坑塘以蓄水量区分;河流、湖泊、水库、干渠在当地水利部门的资料中可以查到;（2）河流、湖泊、水库、坑塘周边的芦苇地,常水位以上、正常洪水位以下的沙滩地、砾石地应作为内陆滩涂表示;（3）城市、乡镇、农村居民地、厂矿企业等建设用地范围内部的水面,例如公园内的水面不能作水域表示;（4）水电站厂房、排水站的房子不能居民地表示、堤、坝、护堤林4行以下应作水工建筑表示;堤应包括堤坡、堤面、压浸台;（5）紧挨坑塘的沟渠、穿过坑塘的沟渠界沟除外、分割坑塘的堤在路通过的堤除外均可综合到坑塘中表示;湖泊、水库的堤、当其宽度小于20m 时可综合到湖泊、水库中;6．特殊用地调查：军事设施、涉外、宗教、监教、殡葬、风景名胜等用地均属特殊用地;（1）军用、军民合用的机场、港口应作特殊用地、此类土地只按外围形状圈出、内部不能细分;（2）军队所属农场,牧场中的生产用地不能作特殊用地,应按实地为表示；其内的建筑用地可作特殊用地表示;（3）监教部门的生产用地,如劳改农场、工场以及工读学校不作特殊用地,劳改农场、工场内的建筑有地作特殊用地;（4）庙宇、道观、教堂清真寺的建设用地应作特殊用地,其余的耕地、林地、果园等按实地地类表示;7．其它地类调查：（1）专业的养渔场、养猫场、养鸡场、养鸭场内的房舍及放养场地；固定的温室、大棚应作设施农用地表示;（2）居民地外长期固定的晒谷场应作设施农用地表示,但砖瓦厂中晾晒砖坯,瓦坯的晾晒场不能设施农用地表示;（3）沙质耕地,虽然耕作层为泥沙,但仍能种农作物,不能作沙地表示;碍八、外业成果资料整饰要求：1、表标符号及颜色规定名称符号颜色所有水域的图斑线,单线表示的河流、沟渠、河流的流向符号、名称注记;单线表示的河流、沟渠的宽度注记、注记点符号、分段标记均为绿色双线表示的道路图斑线,道路名称注记、宽度注记、注记点符号分段标记均为棕色;除水域、道路以外,其它地类图斑的图斑线为黑色；全部地类号、图斑号为黑色,零星地类编号黑色;图内权属单位名称注记、行政单位名称注记为黑色;2．外业调查图清绘要求：(1)图面清晰易读,线划符号及各种注记规范,各级界线和地物位置准确,数字注记正确无误;(2)手簿填写内容齐全,清晰美观；(3)处业调查图上应有图外调查者、检查者、接边者签名及日期;(4)外调图表示地类可用地类编码或地类符号表示;(5)其它特殊情况说明为以红色注记在右边空白处;3、外调手簿填写基本要求1以图幅以村为单位填写,填完一个村再填另一个村;⑵村内按以左到右、从下到下,依据图斑号的顺序逐图斑填写;⑶填写内容齐全,不得重复和遗漏;⑷所填内容要真实可靠,数据准确无误;⑸字迹工整、不准擦刮和涂改;⑹文字部分上下相同的可用省略号,但图斑号、地类号、面积注记即使上下相同也不得省略;九、调查成果的检查;9．1检查步骤及方法：（,随时发现问题,纠正偏差；二是作业员一幅图外业、内业完成一部分后进行内外业抽查,发现带普遍性的问题,及时纠正,少走弯路;（2）作业员自查自纠,一般在一幅图作完之后进行,尤其自我感觉不太放心的地方进行重点检查;（3）部门质管人员全面检查,内查为100%,外查一般50%,问题多的要加大检查面；部门上一级质管部门实行随机抽样检查,比例一般为30%; 检查的主要内容：(1)内查主要查图斑是否闭合,图斑内是否漏注了地类,图斑权属性质是否正确;(2)各级界线是否有错漏和移位;(3)零星地类是否上了手簿等;(4)外查主要要地类表示是否正确,图斑划分是否恰当;线状地物类型是否有错,宽度注记是否准确;十、外业调查的几点经验1．地类判段准确⑴水旱轮作地一般作水田表示；水田改种棉花或芝麻、田埂未被毁坏、灌溉沟渠仍然存在,仍作水田表示；田埂已毁的作旱地表示；虽然田埂未毁但由于无水灌溉,已多年种植旱地作物的可按旱地表示；水田中突出的地块,由于地势较高根本无法灌溉的应作旱地表示;⑵在废弃的堤上种植农作物,而堤的外形未改变的,不能作耕地表示,如果堤的外形已不存在,仅仅比周边耕地稍高,且已多年种植农作物的则作耕地表示;⑶在干涸的坑塘、沟渠里种植农作物,而塘的外形如有堤还在,或沟渠较长,大部分未被堵塞,也未种农作物,这样的塘或沟渠不能作耕地表示;⑷原是水田,耕作层未破坏,只是田的周边挖了不深的沟,里面养殖虾,这样的水田不能作坑塘而仍作水田表示;在水田里种植莲藕等水生作物的仍作水面表示;⑸在河流、水库的滩涂上种植农作物,一般洪水就能淹没的不能作耕地表示;⑹沙质耕地种植农作物的仍作耕地表示,不能作沙地表示,此种沙质耕地可在手簿备注栏中注明“沙质耕地”;⑺退耕还林或退耕还湖的耕地,确已不再种植农作物的不能再作耕地表示,仍然种植农作物的则作耕地表示;⑻城镇郊区菜农用于经营性种菜的耕地可按水浇地表示,农村中非经营性种菜主要自己食用,多余的出售的耕地不能作水浇地表示;⑼新栽三年以内的果树、茶树、桑树等其间套种了农作物,仍作耕地表示；栽种三年以上,覆盖率50％以上,虽然其间仍套种农作物,则应作园地表示;11 在农村居民地周边零星种植的果树或在农户庭院中种植的果树、茶树等不能作园地表示;12 滩涂中大面积种植树木的土地应作林地表示;13 在耕地中固定种植树木,其覆盖率在50％以上或造林时间三年以上的及固定的林木苗圃应作林地表示;14 耕地种植用于美化、绿化的草皮不能作草地表示;15 城镇、乡村、机关、学校、工矿、企业、公园中种植的用于美化、绿化环境,供以休闲娱乐的草坪不能作草地表示;2.注重技术培训,统一技术口径3．加强质量意识教育,要有强有力的质量监控措施作保障4．科学管理,加强领导,注重协调与沟通。

浅谈土地勘测定界外业工作程序摘要：土地勘测外业定界工作对各地类用地审查，严格控制非农业建设占用耕地，保证依法、科学、集约、规范用地起到了很大的作用，土地勘测定界外业工作对土地勘测定界整个质量和进度起着决定性作用。

关键词：土地勘测定界权属调查测量外业工作一、外业勘测定界土地勘测定界外业工作包括外业调查和外业测量两个方面工作。

权属调查和地类调绘构成了土地勘测定界外业调查的核心。

土地勘测定界外业调查包括对权属界线及各种地物要素进行绘注和修、补测等工作。

它是内业工作的基础。

土地勘测定界外业测量是实地划定用地范围的过程，根据项目用地的初步设计图或规划用地范围图实地放样界址点，放样后对用地界址点（包括权属界址点、行政界址点）进行解析测量，并埋设界址桩及实施放线。

土地勘测定界外业测量工作程序一般是：平面控制测量、界址点放样、界址点测量、实施放线。

从工作程序来看，应先进行外业调查再进行外业测量，而在实际工作中，两者是密不可分的。

大多数工程都是在外业调查工作进行的同时，开展外业测量，二者结合进行，即可以省工省力，又有利于解决一些具体的问题，比如权属争议问题往往是在权属调查、取证、现场协调达成一致，在双方都在场的情况下进行勘测定界，才能彻底解决，也使得权属单位之间不会出现新的争议。

二、权属调查测量权属调查测量包括权属调查和权属测量两个方面。

只有在测区内权属进行完全正确调查的基础上进行的权属测量才能得到各方的认可。

土地勘测定界中的权属调查是对用地范围内土地权属单位的土地权属及其权力所及的位置、界址等情况的调查。

权属测量是在权属调查的基础上对用地范围内土地权属单位的土地权属及其权力所及的位置、界址的确定和确认。

1、土地勘测定界权属调查土地勘测定界权属调查的主要内容包括用地范围内的占各权属单位的用地界线和权属状况调查。

（1）权属单位的用地界线是指界址点（即拐点或转角点）及其间的连接直线，即界址线（包括权属界线和行政界线）。

农村土地承包经营权确权工作调绘和权属调查方法探讨农村土地承包经营权确权工作是农村土地制度改革的重点任务之一。

正确的调绘和权属调查方法有助于确保该工作的准确性和完整性。

本文将介绍一些方法，以供参考。

一、调绘方法调绘是土地确权工作的第一步，其重要性不言而喻。

下面是几种常见的调绘方法。

1.精细化调查该方法是利用现代测绘技术，通过GPS、卫星遥感等手段，对农村土地进行全面、连续、精细化的调查。

该方法能够大幅提高调查速度和精度，缩短工期，减少人员投入，同时保证数据的科学、精确和可靠。

这种方法需要专业技术人员的支持，调绘数据的处理和分析也较为复杂，所需的成本也较高。

2.传统测绘方法该方法是利用传统测绘方法，如地面控制点、三角测量、交会定位等，对农村土地进行调查。

虽然该方法的精度相对较低，但是较为便捷，数据处理时间、成本较为可控。

该方法需要投入较多人力、物力和时间，对于一些复杂的地形、地貌、地貌、人文因素等，其精度和可行性也有所限制。

3.借助现有调查资料该方法是通过搜集、整合、分析现有的土地调查、土地流转、统计数据等资料，对农村土地进行调查和验证。

这种方法的优点是成本较低，时间较短，数据易于获得。

其缺点是数据质量和准确度难以保证，数据不具备精确性和权威性。

二、权属调查方法农村土地承包经营权确权工作中的权属调查是该工作的关键环节之一。

权属调查应该基于严格的法律依据和精细化的调查数据，下面是几种权属调查方法。

该方法是通过深入到农户实地进行调查，了解土地承包经营权的实际情况，包括土地的面积、地形、地貌、土地的使用情况，以及农户对土地的使用和管理情况。

该方法的优点是能够深入了解土地状况，数据精确度高。

缺点是需要投入较多人力和时间，并且数据获取速度相对较慢。

2.农户自证该方法是通过询问每个农户，让其出示可证明土地所有权归属的证件或者文件，来获取土地所有权的情况。

该方法的优点是易于获取，成本较低，时间短，数据比较准确。

农村土地承包经营权确权工作调绘和权属调查方法探讨农村土地承包经营权确权工作是近年来农村土地改革的重要内容之一。

对于确权工作，调绘和权属调查是其中关键环节。

本文将从调绘和权属调查方法进行探讨。

一、调绘方法：1.航空摄影法：利用航空摄影仪进行航空摄影，将农村土地的地理信息和相关数据进行记录和采集，通过后期处理形成航测地图，从而对土地进行调绘。

这种方法具有成本低、覆盖面广、数据准确的优点，在大规模承包经营权确权工作中具有重要作用。

2.地面测量法：采用精确的地面测量仪器对土地进行测量，获取土地的准确地理数据。

这种方法具有数据精确、适用于小规模承包经营权确权工作的优点，但是成本较高且工作量大。

3.遥感技术：通过遥感技术对农村土地进行监测和测量，获取土地的准确地理信息。

这种方法具有快速、高效、成本较低的优点，适用于大规模承包经营权确权工作。

二、权属调查方法：1.调查问卷：编制权属调查问卷，对农户进行调查。

通过问卷了解农户对土地的使用状况、所有权情况等信息，从而确定土地的权属。

这种方法适用于承包经营权确权工作中农户数量较少的情况，但是由于信息难以核实，可能存在一定的误差。

2.现场调查：调查人员进入农户实地调查，通过与农户交流、查勘土地现场等方式获取土地的权属信息。

这种方法具有直观、真实的优点，能够准确了解土地的权属情况，但是工作量大且耗时较长。

3.公开征求意见：在农村地方媒体上公开征求农户对土地权属的意见和证明材料，通过公示阶段的意见收集和整理，确定土地的权属。

这种方法具有公开、透明的特点，能够有效减少信息的误差，但是需要较长的征询时间。

调绘和权属调查是农村土地承包经营权确权工作中的重要环节，对于确保土地承包经营权的合法性和稳定性具有重要意义。

在实施调绘和权属调查时，应根据具体情况选择合适的方法，以确保工作的准确性和有效性。

注重公开、透明的原则，加强与农户的沟通和协商，提高工作的合法性和可行性。

10. 外业调绘10.1 外业调绘是利用内业立体测绘的回放线划图，到实地进行定性调绘，外业调绘内容统一用兰色圆珠笔清绘在回放图上，供内业计算机编辑。

10.2 外业调绘的基本要求：10.2.1 凡本测区地形图上需要表示的地物、地貌元素均需由外业调绘。

内业精测的地物要进行定性调绘，内业测图看不清、判定不准、遗漏的和航摄后新增的地物，均要在外业用标出大概位置并量测至定位准确的明显地物的交会距离不少于两个，交角在30°--150°之间，画好方向线标注距离数值，对外业无法用量距定位准的新增地物、隐蔽地物、影像不清的地物，必须用全站仪设站采集。

外业调绘的内容在图上表示时必须清淅易读，线条要用直尺绘出，名称性质的文字注记、距离、层次、等的数字注记要工整。

10.2.2 外业补测补调时，要认真仔细，做好自查互校，真正做到“三清四到”（天天清、片片清、点点清，跑到、看到、量到、绘到），不留尾巴。

10.2.3 零星个别的新增地物一般采用距离交会法、截距法等方法于实地补测。

对成片的新增地物，当采用上述方法达不到精度要求或无法补测时，可根据条件采用经纬仪极坐标法等方法予以补测，不得采用任何图解的方法。

10.2.4 新增地物补测的截止时间一般以本期图实际调绘时间为准，另外规定凡在2011年8月1日前新增的道路、成片街区、4层以上的建筑物、重要基础设施等应予以补测，准确上图。

10.2.5外业补测补调的内容在图纸上一律以红色注记表示，对已拆除的建筑物和可舍去不表示的地物，均应在外业调绘图上用“×”划去。

外业定性表示等内容，要用签字笔清晰地表示出来。

如新增地物的补测在图内对应位置处无法清楚表示时，可在图廓外绘出放大图，并在图内相应位置作出说明。

10.3 地物、地貌元素的调绘与补绘（打☆的亦适用于立体测图）：10.3.2 居民地和垣栅：不同层次、不同结构性质、主要房屋和次要房屋之间都应分割表示。

城镇内的老居民区、老街坊，房屋毗连，庭院套递，都应根据房屋结构形式不同、屋脊高低不一、屋脊前后不齐等分割表示,不能成片综合。

土壤普查外业典型经验做法说实话土壤普查外业这个事，我一开始做的很糟。

刚开始的时候完全没方向，就像无头苍蝇似的。

首先就是采样点的选取，这可太重要了。

我一开始就随便选，结果被前辈批评了。

后来我就知道，采样点得有代表性，要考虑地形、植被、土地利用类型啥的。

比如说在一块有坡地又有平地的农田，坡地和平地的土可能就不一样，那都得取到样。

就好比做蛋糕，不同口味的蛋糕原料要分别收集一样，每个类型的土都可能影响整体土壤普查的结果。

再就是采样深度。

我试过不同深度采样，有时候挖深了，不符合要求，有时候挖浅了也是不行。

深度这个得严格按照规定标准来。

后来我就每次挖之前都拿个小尺子先量好，确保准确无误。

这就像做饭放盐，多一点少一点都影响味道，采样深度多一点少一点也不行。

标记采样点也不能马虎。

我第一次做没经验，标记做得乱七八糟。

后来我就学聪明了，制作个小标签，写上详细信息，像地名、采样日期、编号这些，然后把标签插在采样点旁边显眼的地方。

同时我还在本子上再记录一遍，双保险嘛。

野外调查设备的准备也有讲究。

比如土壤采样工具，要经常检查坏没坏，这就像出门旅行前检查车一样重要。

有一次我的采样钻具出了问题，结果耽搁了不少时间。

还有和团队成员的沟通协作。

有时候我自顾自地干，和其他人的进度不匹配。

后来我知道大家定时交流一下各自的情况很重要，这就像一群大雁迁徙得保持队形一样。

比如说谁发现某一片果树林的土可能有特殊情况，一说出来共享，大家采样的时候就心里有数了。

而且有时候在野外，一个人遇到点特殊状况，像工具不好使或者GPS找不到信号了，团队里的其他人还能来帮忙。

反正土壤普查外业这个事，多实践总结经验挺重要的，这些都是我自己一点点摸爬滚打出来的经验。

广东阳江核电站征地航测项目外业调绘总结王师根据阳江核电站征地航测项目的DLG成图需要，于2007年2月2日开始进行广东阳江核电站征地航测项目外业调绘（下文简称阳江外业调绘）的工作。

阳江外业调绘项目主要进行了地貌、地形、地物进行野外调查绘图。

采用了先内业测图，后外业对照、补漏改错的作业方法。

项目小组共4人（王师、蒋仁军、黄彬、陈世玉）参与调绘项目，在广西测绘局航测院陆工的指导下总共5人进行整个项目的调绘工作，历时5天。

完满完成39幅（1000M*1000M）正射影像的野外调查和内业清绘的工作。

调绘方法一般分为三种。

一、山地、高山地及1：5000比例尺的丘陵测图，可采用先外业调绘，后内业测图。

二、丘陵地及1：2000，1：5000比例尺的建筑物稀少地区测图可采用先内业测图，后外业对照，补漏改错。

三、城市，工业建筑区及郊区的1：500，1：1000测图，可先采用外业重点调绘，再室内测图，最后外业补调，补漏改错。

阳江外业调绘项目我们采取第二种调绘方法进行作业。

阳江核电站所在地区属于靠海的丘陵、山地地貌。

地形颇为复杂，进行全要素调绘需要较大的工作量。

由于我们已经有高精度的DEM和DOM成果。

可以通过QT Modeler叠加后可以内业获取部分调绘内容，可以利用其配合进行外业调绘减少调绘工作量。

比如坎高、路宽、地物长度比高等的量取可以通过内业量测获取。

如果DOM能够达到足够分辨率的情况下配合激光点云可以对部分居民地、独立地物、交通设施、水系设施也可以通过内业直接采集。

高精度的DEM 和DOM成果通过QT Modeler叠加后可以预先内业对调绘图幅进行草绘，把能够内业就可以辨认的要素调绘出来，对不能确认的要素做下记号在野外调查的时候有目的的进行调查。

这样可以在野外调绘之前对整个外业调绘的地形地貌有所了解把握。

事前对整个项目图幅的工作量多少有所了解，合理的安排调绘任务。

较好的方便接下来野外调绘的工作进行和提高工作效率。
