机械制图(一)自学考试试题和答案

机械制图考试题及答案一、选择题（每题2分，共20分）1. 下列哪个选项是机械制图中常用的比例？A. 1:1B. 2:1C. 5:1D. 10:1答案：A2. 机械制图中，以下哪个视图是正确的？A. 正视图B. 侧视图C. 俯视图D. 所有以上答案：D3. 在机械制图中，线型表示的含义是什么？A. 可见轮廓线B. 隐藏轮廓线C. 中心线D. 所有以上答案：D4. 机械制图中，尺寸标注的基本要求是什么？A. 清晰B. 准确C. 完整D. 所有以上答案：D5. 机械制图中，以下哪个符号表示螺纹？A. ∅B. ∇C. ∞D. ∥答案：A6. 机械制图中，以下哪个选项是正确的尺寸标注？A. 50mmB. 50C. 50 mmD. 50.0答案：C7. 在机械制图中，以下哪个选项是正确的表面粗糙度符号？A. ∅B. ∇C. ∞D. ∥答案：B8. 机械制图中，以下哪个选项是正确的焊接符号？A. ∅B. ∇C. ∞D. ∥答案：B9. 在机械制图中，以下哪个选项是正确的公差标注？A. 50±0.5B. 50+0.5C. 50-0.5D. 50答案：A10. 机械制图中，以下哪个选项是正确的材料标记？A. Q235B. 45#C. 304D. 所有以上答案：D二、填空题（每题2分，共20分）1. 机械制图中，三视图包括______、______和______。

答案：正视图、侧视图、俯视图2. 在机械制图中，______线用于表示物体的中心线或对称线。

答案：细点划线3. 机械制图中，______线用于表示物体的可见轮廓。

答案：实线4. 机械制图中，______线用于表示物体的不可见轮廓。

答案：虚线5. 在机械制图中，______是表示物体长度的基本单位。

答案：毫米（mm）6. 机械制图中，______是表示物体直径的基本符号。

答案：φ7. 机械制图中，______是表示物体半径的基本符号。

答案：R8. 在机械制图中，______是表示物体角度的基本符号。

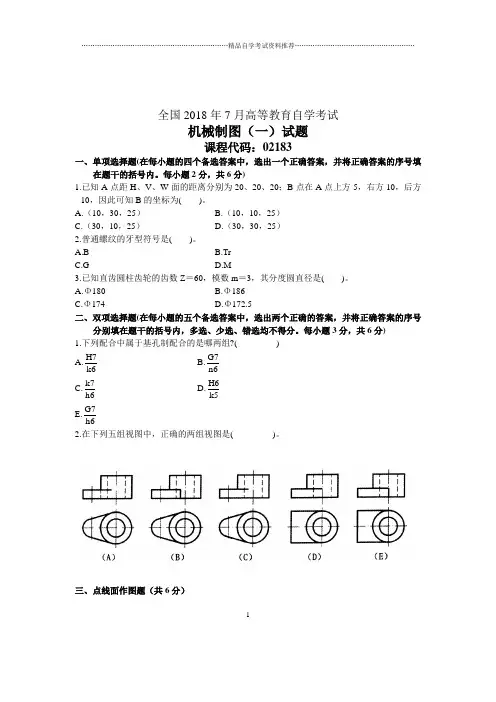

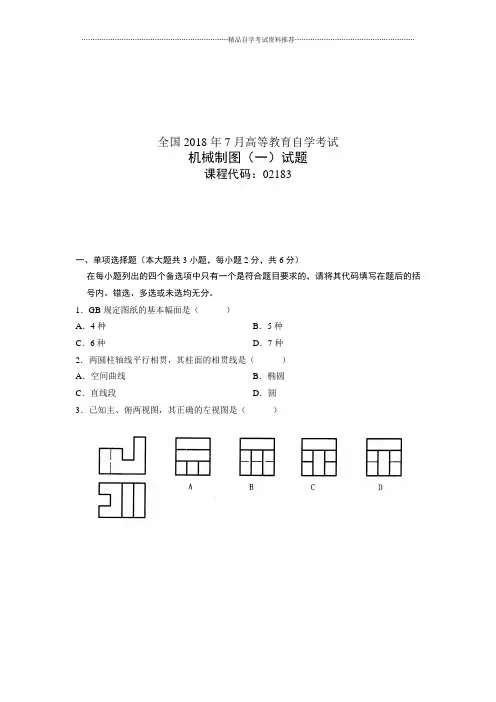

全国2018年7月高等教育自学考试机械制图（一）试题课程代码：02183一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题2分，共6分)1.已知A点距H、V、W面的距离分别为20、20、20；B点在A点上方5，右方10，后方10，因此可知B的坐标为( )。

A.（10，30，25）B.（10，10，25）C.（30，10，25）D.（30，30，25）2.普通螺纹的牙型符号是( )。

A.BB.TrC.GD.M3.已知直齿圆柱齿轮的齿数Z＝60，模数m＝3，其分度圆直径是( )。

A.Φ180B.Φ186C.Φ174D.Φ172.5二、双项选择题(在每小题的五个备选答案中，选出两个正确的答案，并将正确答案的序号分别填在题干的括号内，多选、少选、错选均不得分。

每小题3分，共6分)1.下列配合中属于基孔制配合的是哪两组?( )A.6k 7HB.6n7GC.6h 7kD.5k6HE.6h 7G2.在下列五组视图中，正确的两组视图是( )。

三、点线面作图题（共6分）1试作出直线EF与平面ABC的交点K的两面投影，并运用重影点判别直线EF的可见性（不可见部分画虚线）。

四、截交线作图题（共8分）求作圆柱被截切后的水平及侧面投影。

2五、相贯线作图题（共8分）已知正面和水平投影，完成侧面投影。

（保留作图线）3六、已知组合体的俯视图和左视图，完成组合体的主视图（共10分）七、标注尺寸（标出尺寸线、尺寸界线和箭头，不注尺寸数值，但要注 ，R符号）（共8分）4八、表达方法（共10分）已知主视图和俯视图，将左视图画成A－A全剖视图。

九、补全沉头螺钉连接装配图中所缺的线（共8分）5十、读装配图（见本试卷第9页），并拆画零件图（本大题共两小题，其中第1小题18分，第2小题2分，共20分）节流阀工作原理：该节流阀通过旋转手轮8，由于阀杆4上螺纹M14×1的作用，使阀杆上下运动，从而控制通过阀体1的液体的流量大小。

机械制图练习题库+参考答案一、单选题（共26题，每题1分，共26分）1.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转()圈。

A、2B、3C、4D、2.5正确答案：A2.机械图样中，表示可见轮廓线采用()。

A、波浪线B、粗实线C、细实线D、细点画线正确答案：B3.截平面与立体表面的交线称为（）A、截交线B、相贯线C、相交线D、以上都不是正确答案：A4.仰视图是（）。

A、由后向前投影B、由前向后投影C、由上向下投影D、由下向上投影正确答案：D5.产品用放大一倍的比例绘图，在标题栏比例项中应填（）。

A、1:2B、放大一倍C、1×2D、2:1正确答案：D6.制图国家标准规定，字体的号数，即是字体的()。

A、宽度和高度B、宽度C、长度D、高度正确答案：D7.具有间隙的配合称为（）。

A、过渡配合B、间隙配合C、不明确性质D、过盈配合正确答案：B8.三投影面体系中的三个投影面互相（）A、垂直B、倾斜C、交叉D、平行正确答案：A9.Φ50+0.025表示()A、实际尺寸是Φ50㎜B、基本尺寸是Φ50㎜C、最大尺寸是Φ50㎜D、最小尺寸是Φ50.025正确答案：B10.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。

A、波浪线B、点画线C、虚线D、粗实线正确答案：A11.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。

A、球体B、圆柱体C、圆锥体D、长方体正确答案：B12.点的正面投影和侧面投影的连线（）。

A、垂直于oz轴B、平行于ox轴C、垂直于OY轴D、垂直于ox轴正确答案：A13.重合断面的轮廓用（）画出。

A、波浪线B、粗实线C、细实线D、点划线正确答案：C14.Α3图纸的大小为（）。

A、841×594B、420×297C、210×297D、841×595正确答案：B15.不可见轮廓线采用（）来绘制。

《机械制图》试题（附参考答案）一、单选题（共10题，每题1分，共10分）1、在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。

A、x 坐标B、y 坐标C、z 坐标D、不能判断正确答案：C2、顺时针旋转时旋入的螺纹为（）。

A、可能是左旋也可能是右旋B、无法确定C、左旋D、右旋正确答案：D3、正投影的基本特性主要有真实性、积聚性、（）。

A、普遍性B、特殊性C、收缩性D、统一性正确答案：C4、铅笔用“B”表示（）。

A、软B、硬C、长D、高度尺寸正确答案：A5、不规则连续细实线为( )。

A、轮廓线B、折断线C、指引线D、隐藏线正确答案：B6、制图用纸之大小尺度，其中594×841是（）。

A、A1B、A0C、A2D、A3正确答案：A7、制造机件所用的图，通常称为( )。

A、机构图B、工作图C、设计图D、制配图正确答案：B8、在图样中不可用粗实线来表示的是（）。

A、图框线B、尺寸线C、螺纹牙顶线D、可见轮廓线正确答案：B9、机械图样中，表示可见轮廓线采用( )。

A、细实线B、粗实线C、细点画线D、波浪线正确答案：B10、齿轮属于（）。

A、标准件B、一般零件C、零部件D、常用件正确答案：D二、多选题（共10题，每题1分，共10分）1、用于传动的螺纹是（）A、三角形B、梯形C、矩形D、倒梯形E、锯齿形正确答案：BC2、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的平行线，具体又可分为（）。

A、水平线B、中心线C、正平线D、侧平线E、一般平行线正确答案：ACD3、相邻两线框或大线框中有小线框中有小线框则表示（）A、同向错位的两表面B、表面上的凸台C、都不对D、同一表面E、表面上的孔正确答案：ABE4、平行投影法按投射线与投影面是否垂直又分为A、偏投影法B、180度投影法C、90度投影法D、正投影法E、斜投影法正确答案：DE5、基本视图不包括（）A、后视图B、剖视图C、左视图D、断面图E、斜视图正确答案：BDE6、组合体相邻的表面可能形成（）三种关系A、共面B、相切C、相交D、都不对E、平行线正确答案：ABC7、一般零件按其结构特点可分为：（）。

机械制图试题库及答案一、选择题（每题2分，共20分）1. 机械制图中，表示物体内部结构的视图是：A. 主视图B. 左视图C. 剖视图D. 俯视图答案：C2. 机械制图中，表示物体长度的尺寸单位通常是：A. 毫米B. 厘米C. 米D. 千米答案：A3. 在机械制图中，如果一个圆的直径为50mm，那么它的半径是：A. 25mmB. 50mmC. 100mmD. 200mm答案：A4. 机械制图中，用于表示物体表面粗糙度的符号是：A. 表面粗糙度符号B. 尺寸线C. 基准线D. 剖面线答案：A5. 在机械制图中，如果一个零件的尺寸为“φ50±0.1mm”，那么它的尺寸公差是：A. 0.1mmB. 0.2mmC. 0.5mmD. 1mm答案：B6. 机械制图中，表示物体对称性的线是：A. 对称线B. 轴线C. 剖面线D. 尺寸线答案：A7. 在机械制图中，用于表示物体厚度的线是：A. 粗实线B. 细实线C. 虚线D. 点画线答案：A8. 机械制图中，用于表示物体轴线的线是：A. 粗实线B. 细实线C. 虚线D. 点画线答案：B9. 在机械制图中，用于表示物体对称性的符号是：A. 圆圈B. 正方形C. 星号D. 菱形答案：A10. 机械制图中，用于表示物体中心线的线是：A. 粗实线B. 细实线C. 虚线D. 点画线答案：D二、填空题（每题2分，共20分）1. 在机械制图中，______是用来表示物体的投影。

答案：视图2. 机械制图中，______是用来表示物体的尺寸。

答案：尺寸线3. 在机械制图中，______是用来表示物体的表面粗糙度。

答案：表面粗糙度符号4. 机械制图中，______是用来表示物体的对称性。

答案：对称线5. 在机械制图中，______是用来表示物体的轴线。

答案：轴线6. 机械制图中，______是用来表示物体的厚度。

答案：粗实线7. 在机械制图中，______是用来表示物体的中心线。

复习题1一、已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。

（10分）二、作平面四边形ABCD的投影。

(20分)三、完成下列各形体的投影。

(20分，每题10分)1．2．四、求作立体的相贯线。

（20分）五、根据给出的视图，补画第三视图或视图中所缺的图线。

(30分，每题15分)1.2.复习题21.作水平线AB的三面投影。

已知点A距H面为15，距V面为5，距W面为10，AB与V面夹角为30°，实长为30，点B在点A的左前方。

（10分）2.已知直线为AC为正平线，试补全平行四边形ABCD的水平投影。

（20分）3.补全相贯线（20分）4.补视图（20分）5.画出棱柱体的第三面投影，补画出截交线，并整理轮廓线。

（30分）复习题2答案1.作水平线AB 的三面投影。

已知点A 距H 面为15，距V 面为5，距W 面为10，AB 与V 面夹角为30°，实长为30，点B 在点A 的左前方。

aa ab bb XY HY HZO2.已知直线为AC 为正平线，试补全平行四边形ABCD 的水平投影。

adacd cb3.5.四、根据给出的视图，补画第三视图（或视图所缺的图线）。

(12分，每题6分) 1．2．五、在指定位置将主视图画成全剖视图。

(10分)六、在指定位置将主视图画成剖视图。

(10分)七、补全螺栓连接图中所缺的图线。

(10分)八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。

(10分)九、读零件图，并回答问题。

(16分)1．该零件采用了哪些视图、剖视图和剖面图？，是螺纹（内、外），其中，H是，8是。

试题二：一、作水平线AB的三面投影。

已知点A距H面为15，距V面为5，距W面为10，AB与V面夹角为30°，实长为30，点B在点A的左前方。

(10分)ZoX Y WY H二、已知直线为AC为正平线，试补全平行四边形ABCD的水平投影。

《机械制图》考试试题姓名分数一、填空题（１０分）1. 比例分为（）比例、（）比例、（）比例等三种。

其中为看图方便，尽可能采用（）比例。

2. 标注尺寸由（）、（）和（）三个要素组成。

3. 在标注尺寸时，应做到（）、（）、（）和合理。

4、机件的图形是用各种不同图线画成的，其中可见轮廓线用（）线画，不可见轮廓线用（）线画，尺寸线和尺寸界线用（）线画，而中心线和对称中心线则用（）线画。

5、三视图之间的投影对应关系可以归纳为（）、（）长对正。

（）、（）高平齐。

（）、（）宽相等。

二、选择题（１０分）1.一张完整装配图的内容包括：（ 1）一组图形；（2）（）；（3）必要的技术要求；（ 4）零件序号和明细栏；（5）标题栏。

A、正确的尺寸 B 、完整的尺寸 C 、合理的尺寸 D 、必要的尺寸2.看装配图的第一步是先看（）A、尺寸标注 B 、表达方法 C 、标题栏 D 、技术要求3.零件图的技术要求的标注必须符合（）的规定注法。

A 工厂B 行业C 部颁 D国家标准4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数（），零偏差必须标出。

A 不相同 B相同 C 相同不相同均可 D 依个人习惯5.局部剖视图用（）为剖与未剖部分的分界线。

A 粗实线 B细实线 C 细点划线 D 波浪线6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是（）A、选择其他视图，确定表达方案B画出各个视图C 选择图幅，确定作图比例D安排布图，画基准线7.在机件的三视图中，机件上对应部分的主左视图应（）A 长对正B 高平齐 C宽相等 D 高相等8.三视图的投影规律是（）A 长相等高相等宽相等B长对正高对正宽对正C 长对正高平齐宽相等D长相等高平齐宽对正9.国标规定，外螺纹的大径应画（）A 点划线B 粗实线C 细实线D 虚线10.国标规定螺纹的牙顶用（）画出A 虚线B 细实线 C点划线 D 粗实线三、判断题（10 分）（） 1、一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。

机械制图考题(考试时间90分钟,总分100分)准考证号:_________________________姓名:__________________________一、单项选择题（共50题，每题2分，共计100分）（）1、在机器中，可以用（ ）联接轮和轴上的零件，使它们一起转动。

A、键B、轴承C、弹簧D、垫圈【答案】A（）2、图样中标注的螺纹长度均指A、包括螺尾在内的有效螺纹长度B、不包括螺尾在内的有效螺纹长度C、包括螺尾在内的螺纹总长度D、不包括螺尾在内的完整螺纹长度【答案】B（）3、断面与剖视的区别A、断面是仅画出机件被断开后的断面形状，而剖视还要画出剖切平面后的机件结构形状的投影。

B、剖视是仅画出机件被断开后的断面形状，而断面还要画出剖切平面后的机件结构形状的投影C、断面和剖视都是画出机件被断开后的断面形状，他们之间没有区别D、断面和剖视都是既要画出机件被断开后的断面形状，还要画出剖切平面后的机件结构形状的投影，他们之间没有区别【答案】A（）4、已知空间点A(10.15.20) B8.5.10则0 A点相对B点在A、右后下方B、左后下方C、右前上方D、左前上方【答案】D（）5、画旋转剖视图时应（） 。

A、先旋转后剖切B、先剖切后旋转C、只剖切不旋转D、以上说法都不正确【答案】B（）6、平行于V面的直线称为（ ）A、正平线B、侧平线C、水平线D、一般直线【答案】A（）7、表示机器或部件的图样称为()A、零件图B、装配图C、轴侧图D、三视图【答案】B（）8、表面为曲面或曲面与平面的立体,称为（ ）。

A、平面立体B、曲面立体C、棱柱D、圆柱【答案】B（）9、垂直于W面的平面称为（ ）A、正垂面B、铅垂面C、侧垂面D、一般面【答案】C（）10、在投影系中平行于H面的直线,称为A、水平线B、正平线C、侧平线D、垂直线【答案】A（）11、关于三视图方位，下列说法哪个是正确的（ ）A、俯视图上，上侧为物体的前方B、俯视图上，下侧为物体的前方C、左视图上，左侧为物体的前方D、左视图上，下侧为物体的前方。

机械制图试题及答案1、剖视图的种类可分为（）视图、（）视图和局部剖视图。

答案：全剖；半剖2、金属资料的剖面线应以合适角度绘制，最好画成与主要轮廓或剖面地区的对称线成（）角，相互平行，间隔平均的（）线。

答案： 45゜；平行细实3、剖切面的种类可分为（）剖切面、（）的剖切面、几个订交的剖切面。

答案：单调；几个平行；4、当机件拥有对称平面时，在垂直于对称平面上投影所得的图形，能够（）为界，一半画成剖视图，一半画成（）。

答案：对称中心线；视图5、机件的某一部分向基本投影面投影而得的视图称为（）视图，其断裂界限应以（）线表示。

答案：局部视图；波涛6、在局部剖视图中，波涛线不可以与轮廓线（），也不可以（）轮廓线以外答案：重合（叠）；高出7、设想用剖切平面将机件的某处切断，仅画出断面的图形，称为（），简称（）答案：断面图；断面8、画在视图轮廓线以外的断面，称为（）断面；画在视图轮廓线以内的断面，称为（）断面。

答案：移出；重合9、移出断面的轮廓线用（）线绘制；重合断面的轮廓线用（）线绘制。

答案：粗实；细实10、当视图的轮廓线与重合断面的轮廓线（）时，视图的轮廓线仍需完好的画出，不行（）。

答案：重合（叠）；中断11、将机件的部分构造，用大于原图形所采纳的比率画出的图形，称为（）图；放大部位用（）线圈出。

答案：局部放大；细实12、肋板、轮辐及薄壁构造，（）剖切时，一律不画剖面线，并用（）线将它们与相邻构造分开。

答案：纵向；粗实13、较长机件采纳折断画法后，其长度应按（）标明尺寸，断裂边沿常用（）线画出。

答案：实长；波涛14、按必定规律散布的同样构造，只要画出几个完好的构造，其他用（）线相连或注明中心地点并注明（）。

答案：细实；总数二、选择题：（每题 2 分）1、用剖切面完好地剖开机件所得的视图称（）视图。

（ A ）全剖(B) 半剖(C) 局部剖(D)断面2、用剖切面局部地剖开机件所得的视图称（）视图。

（ A ）全剖(B) 半剖(C) 局部剖(D) 断面3．半剖视图以（）线为对称中心线。

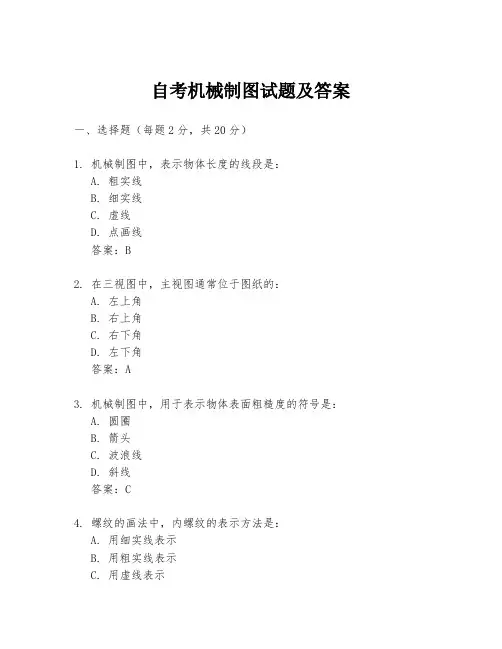

自考机械制图试题及答案一、选择题（每题2分，共20分）1. 机械制图中，表示物体长度的线段是：A. 粗实线B. 细实线C. 虚线D. 点画线答案：B2. 在三视图中，主视图通常位于图纸的：A. 左上角B. 右上角C. 右下角D. 左下角答案：A3. 机械制图中，用于表示物体表面粗糙度的符号是：A. 圆圈B. 箭头C. 波浪线D. 斜线答案：C4. 螺纹的画法中，内螺纹的表示方法是：A. 用细实线表示B. 用粗实线表示C. 用虚线表示D. 用点画线表示答案：C5. 在机械制图中，表示物体对称性的符号是：A. 圆圈B. 箭头C. 波浪线D. 斜线答案：A6. 机械制图中，用于表示孔的符号是：A. 圆圈B. 箭头C. 波浪线D. 斜线答案：A7. 机械制图中，用于表示焊接的符号是：A. 圆圈B. 箭头C. 波浪线D. 斜线答案：C8. 在机械制图中，表示物体厚度的线段是：A. 粗实线B. 细实线C. 虚线D. 点画线答案：A9. 机械制图中，用于表示物体深度的符号是：A. 圆圈B. 箭头C. 波浪线D. 斜线答案：D10. 机械制图中，用于表示物体宽度的线段是：A. 粗实线B. 细实线C. 虚线D. 点画线答案：B二、填空题（每题2分，共20分）1. 机械制图中，用于表示物体轴线的线段是________。

答案：细实线2. 在三视图中，俯视图通常位于图纸的________。

答案：左下角3. 机械制图中，用于表示物体表面粗糙度的符号是________。

答案：波浪线4. 螺纹的画法中，外螺纹的表示方法是________。

答案：用粗实线表示5. 在机械制图中，表示物体对称性的符号是________。

答案：圆圈6. 机械制图中，用于表示孔的符号是________。

答案：圆圈7. 机械制图中，用于表示焊接的符号是________。

答案：波浪线8. 在机械制图中，表示物体厚度的线段是________。

答案：粗实线9. 机械制图中，用于表示物体深度的符号是________。

《机械制图》练习题库＋答案一、单选题（共30题，每题1分，共30分）l、一般位置平面对于三个投影面的投影特性为（）。

A、没变化B、积聚性C、真实性D、收缩性正确答案：D2、比例1: 1是()。

A、原值比例B、以上都不对C、放大比例D、缩小比例正确答案：A3、与三投影面都倾斜的直线称为（）。

A、一般位置直线B、特殊位置直线C、普通位置直线D、以上都不对正确答案：A4D□ □ D"H "D口口） 。

A、硬B、软C、长正确答案：A5、当单一剖切平面通过机件的对称面或基本对称的平面，剖视图按投影关系配置，中间又没有其他图形隔开时，可省略()。

A、标注B、剖面线C、可见轮廓线D、以上说法都不正确正确答案：A6、重合断面图的轮廓线采用（）绘制。

A、粗实线B、虚线C、细实线D、点画线正确答案：C7、如果两直线的各组同面投影都相交，且交点符合点的投影规律，则可判定这两直线在空间也一定（）。

A、相交B、垂直C、平行D、交叉正确答案：A8、如果空间两直线的三面投影都平行，则两直线一定（）。

A、相交B、异面C、交叉D、平行正确答案：D9、不规则连续细实线为（）。

A、指引线B、轮廓线C、折断线D、隐藏线正确答案：C10、可自由配置的视图称为（）。

A、剖视图B、斜视图C、局部视图D、向视图正确答案：D11、向视图的箭头应尽量配置到()。

A、主视图B、右视图C、后视图D、左视图正确答案：A12、与一个投影面垂直的直线，一定与其它两个投影面平行，这样的直线称为投影面的（）。

A、垂线B、垂直线C、中线D、平行线正确答案：B13、当孔的公差带完全在轴的公差带之上时，属于（）配合。

A、过渡配合B、间隙配合C、过盈配合D、不明确性质正确答案：B14、实际尺寸或极限尺寸减其基本尺寸所得的代数差称为（）。

A、极限尺寸B、尺寸偏差C、实际尺寸D、基本尺寸正确答案：B15、用于薄壁零件联接的螺纹，宜采用（）．A、梯形螺纹B、三角形细牙螺纹C、三角形粗牙螺纹D、矩形正确答案：B16、立体被平面切割（截切），所形成的形体称为（）。

机械制图练习题含答案一、单选题（共26题，每题1分，共26分）1.标注尺寸的基本要求是（）。

A、合理、完整、美观B、美观、合理、清晰C、正确、美观、清晰D、正确、完整、清晰正确答案：D2.制造机件所用的图，通常称为()。

A、制配图B、机构图C、设计图D、工作图正确答案：D3.为了将物体的外部形状表达清楚，一般采用（）个视图来表达。

A、三B、四C、五D、六正确答案：A4.重合断面的轮廓用（）画出。

A、粗实线B、点划线C、细实线D、波浪线正确答案：C5.基本偏差是指（）。

A、靠近零线的偏差B、上偏差C、远离零线的偏差D、下偏差正确答案：A6.机械图样中，表示可见轮廓线采用()。

A、粗实线B、细点画线C、细实线D、波浪线正确答案：A7.Φ50+0.025表示()A、最小尺寸是Φ50.025B、最大尺寸是Φ50㎜C、基本尺寸是Φ50㎜D、实际尺寸是Φ50㎜正确答案：C8.机械图样中，表示不可见轮廓线采用（）。

A、细虚线B、细点画线C、粗实线D、细实线正确答案：A9.Α0图纸的大小为Β×L：（）A、841×594B、210×297C、420×297D、841×1189正确答案：D10.铅笔用“H”表示（）。

A、长B、软C、硬正确答案：C11.空间两直线相交，交点为K，则点kk,的连线必须的连线符合（）。

A、倾斜于三个投影轴B、垂直于ox轴C、垂直于oy轴D、垂直于oz轴正确答案：B12.如果物体的外形简单，内形复杂并且不对称，常用（）视图。

A、半剖B、局部剖C、阶梯剖D、全剖正确答案：D13.用于确定平面图形中某一形状大小的尺寸称为（）。

A、长度尺寸B、定形尺寸C、高度尺寸D、定位尺寸正确答案：B14.正投影的基本特性主要有真实性、积聚性、（）。

A、普遍性B、统一性C、收缩性D、特殊性正确答案：C15.表示组合体各组成部分相对位置的尺寸（）。

A、参考尺寸B、定形尺寸C、总体尺寸D、定位尺寸正确答案：D16.截平面与立体表面的交线称为（）A、截平面B、截断面C、截交线D、截切体正确答案：C17.在空间既不平行也不相交的两直线，叫（）直线。

机械制图培训试卷姓名________ 分数_______一、选择题：请将正确答案的序号填在题后的括号内。

（每题 2 分，共 40 分）1、螺纹牙底线用（）绘制。

（A）粗实线（B）细虚线（C）细实线（D）粗虚线2、标注尺寸时，应尽可能使用符号和缩写词。

其符号“（）”表示均布。

（A）EQS （B）GB/T （C）JB （D）C3、标注球的直径尺寸时应在尺寸数字前面加注符号（）。

（A）Φ（B）R （C）SΦ（D）SR4、机件向不平行于任何基本投影面的平面投影所得的视图叫（）。

（A）局部视图（B）向视图（C）基本视图（D）斜视图5、局部放大图的标注中，若被放大的部分有几个，应用（）数字编号，并在局部放大图上方标注相应的数字和采用的比例。

（A）希腊（B）阿拉伯（C）罗马（D）中国6、在垂直于螺纹轴线的投影面的视图中，内螺纹大径应画成（）。

（A）完整的细实线圆（B）完整的粗实线圆（C）3/4的粗实线圆（D）3/4的细实线圆7、选择正确的局部剖视图（）。

（A）（B）（C）（D）8、同一基本尺寸的表面，若有不同的公差要求时，应用（）分开，并按线性尺寸公差注法规定的形式分别标注其公差。

（A）粗实线（B）细虚线（C）细实线（D）粗虚线9、局部放大图中的比例是指相应要素的线性尺寸之比，具体是指（）。

（A）局部放大图的图形比原图形（B）局部放大图的图形比其实物（C）原图形比其局部放大图的图形（D）实物比其局部放大图的图形10、根据主、俯视图，选择正确的左视图（）。

11、滚动轴承外圈与箱体孔的配合应采用____，内圈与轴的配合应采用____。

（）（A）基孔制基轴制（B）基轴制基轴制（C）基孔制基孔制（D）基轴制基孔制12、锥形结构的基面位置线线型为（）。

（A）粗实线（B）细虚线（C）细实线（D）粗虚线13、尺寸Ф40H7的（）。

（A）上偏差、下偏差均大于0（B）上偏差为0，下偏差为负值（C）上偏差、下偏差均小于0（D）上偏差为正值，下偏差为014、图样上四个相同螺纹孔尺寸标注的正确方法是（）。

机械制图试题及答案一、单选题（共50题，每题1分，共50分）1、一直线对另一直线或一平面对另一平面的倾斜程度，称为______。

A、弧度B、锥度C、斜度正确答案：C2、投射线与投影面______的平行投影法称为斜投影法。

A、垂直B、倾斜C、均可正确答案：B3、当圆的直径小于______mm时，可以用细实线代替细点画线。

A、15B、8C、10正确答案：B4、比例中，1 ：5是______比例。

A、缩小比例B、原值比例C、放大比例正确答案：A5、主视图反映物体的上、下和左、______的相对位置关系。

A、前B、右C、后正确答案：B6、尺寸线和尺寸界线用______绘制。

A、粗实线B、细实线C、细虚线正确答案：B7、展开三视图后，原OY轴剪开后，变成了OYH和______。

A、OYNB、OYBC、OYW正确答案：C8、垂直于水平面的直线称为______。

A、铅垂线B、正垂线C、侧垂线正确答案：A9、图样中数字和字母可写成斜体，斜体字与水平基准线约成______。

A、45度B、75度C、30度正确答案：B10、尺寸线和尺寸界线用______画出。

A、细实线B、细虚线C、粗实线正确答案：A11、以下是定形尺寸的______。

A、两者都是B、圆心C、圆的半径正确答案：C12、注写线性尺寸数字时，如尺寸线为水平方向时，尺寸数字规定由______向______书写，字头向上。

A、右，左B、下，上C、上，下D、左，右正确答案：D13、在三视图的展开过程中，水平面绕OX轴向下旋转______。

A、90°B、145°C、45°正确答案：A14、下面属于投影面垂直面的是______。

A、铅垂线B、正平面C、侧垂面正确答案：C15、一般情况下，标题栏位于图纸的______。

A、右上角B、左上角C、右下角D、左下角正确答案：C16、在三视图的展开过程中，______面不动。

A、侧B、正C、水平正确答案：B17、虚线以及各种点画线相交时应恰当地相交于______。

《机械制图》试题与答案一、单选题1、国标规定基本图纸幅面有（ B ）种。

A．4 B．5 C．6 D．72、比例是( A )。

A．图样中图形与其实物相应要素的线性尺寸之比B．实物与图样种图形相应要素的线性尺寸之比C．实物与图样中图形相应要素的尺寸之比D．图样中图形与实物相应要素的尺寸之比3、图样中斜体字的书写要求是（B ）A．字头向左倾斜与水平线成75°角B．字头向右倾斜与水平线成75°角C．字头向左倾斜与水平线成45°角D．字头向右倾斜与水平线成45°角4、圆弧连接的实质是（D ）A．连接弧与相邻线段都用粗实线绘制B．连接弧与被连接直线相切C．连接弧与相邻两线段相切D．连接弧与被连接弧相切5、虚线的宽度约为粗实线的( B )倍A、2B、1／2 C 1／3 D16、虚线一般用来表示（C）A、可见轮廓线B、过度线 C 不可见轮廓线D 尺寸界限7、标题栏一般应位于图纸的（B）A、右上方B、右下方 C 左上方D左下方8、圆台高40㎜，上底圆半径10㎜，下底圆半径20㎜，该圆锥台锥度为（C）A、1：4B、4：1 C 1：2 D 10：409、两线相交，交点处（B）A、应有空隙B、不应有空隙 C 可以有空隙D可以不留空隙10、尺寸线与尺寸界限（B）相互垂直A、必须B、不一定 C 一定不D都不对11、下列属于放大比例的是( A )A、2：1B、1：2.5C、1:5D、12、（）不得用其它图线代替，一般也不得与其他图形重合或画在延长线上（C）A、轮廓线B、中心线C、尺寸线D、尺寸界线13、无论图形放大还是缩小，在标注尺寸时均应按（B）来标注A、图形的实际尺寸B、机件的真实大小C、考虑绘图准确度加修整值D、都不对14、两平行线之间的最小距离不应小于（A）㎜A、0．7B、1C、1.5D、0.515、通常在图样中把斜度或锥度的比值化成（A）的形式A、1：nB、n:1C、1／nD、n／116、图样中字体的号数即字体的 C 。

汽车机械制图考试试题一选择题（2分/题，共60分）1.国家标准中图纸幅面有（）种。

A 3种B 6种C 5种D 不限2.绘图时，下列线型中不能用作轮廓线的是（）。

A细实线 B 粗实线 C 双点画线 D 虚线3.设计给定的尺寸称为（）。

A基本尺寸 B 实际尺寸 C 极限尺寸 D 作用尺寸4.（）是指制定和贯彻技术标准的全过程。

A 技术标准B 基础标准C标准化 D 标准管理5.图样中标注锥度时，其锥度符号应配置在（）。

A基准线上 B 引出线上 C 轴线上 D 轮廓线上6.下列斜度的标注正确的是（）。

A B C D7.一般情况下,只要知道物体的（）面投影就可以确定物体的空间位置。

A 一B 二C三 D 四8.主视图是从（）观察物体所得到的图形。

A从前向后 B 从上向下 C 从左向右 D 从后向前9.基本视图中，投影关系反映宽相等的两视图是（）。

A 左视图和主视图B 俯视图和主视图C 右视图和后视图D俯视图和左视图10.零件的左视图反映了零件的（）。

A 长和宽度B宽度和高度 C 长度和高度 D 长度、宽度和高度11.下列形体中属于平面立体是（）。

A 球体B 圆柱C 圆锥D棱锥12.由两个或两个以上的基本体组成类似机件的形体称为（）。

A 整体B组合体 C 机体 D 独立体13.根据主、俯视图，正确的左视图是（）。

14.半球上有一圆孔，正确的图形是（）。

15.六个基本视图中最常用的是（）视图。

A 主、右、仰B 主、俯、左C 后、右、仰D 主、左、仰16.零件表达方法中，只画出切断处断面的图形叫（）。

A 局部视图B 斜视图C剖面图 D 剖视图17.向不平行于零件任何基本投影面的平面投影所得到的视图称为（）。

A 旋转视图B 局部视图C斜视图 D 剖视图18.半剖视图以（）线为对称中心线。

A 双点划线B 虚线C 细实线D 细点划线A B C DA B C D19.下图是采用（）画法。

A 简化B 折断C 对称D 示意20.机件具有若干相同结构（如齿、槽等），并按一定规律分布时，只需画出几个完整的结构，其余用（）连接，并注明该结构的总数。

机械制图（一）一、单选题1.物体向不平行于基本投影面的平面投影所得的视图是（）A . 向视图 B. 斜视图 C. 局部视图 D. 基本视图2.基准是（）A. 标注尺寸的依B.标注尺寸的起点C.标注尺寸的终点D. 标注尺寸的范围3.对称机件的视图可只画一半或1/4，并在对称中心线的两端画两条与其垂直的平行（） A．粗实线 B.细实线 C.细虚线 D.波浪线4.局部视图是将机件的某一部分向（）投射所得的视图A.基本投影面B.不平行于基本投影面C.辅助投影面D.正投影面5、已知物体的主、俯视图，错误的左视图是（）线，CD是正平线b)AB是侧平线，BC是正平线，CD是一般位置直线c)AB是侧平线，BC是正平线，CD是正平线d)AB是正垂线，BC是铅垂线，CD是一般位置直线7、在下图中，选出正确的视图（）。

二、多选题1.描深画图底稿的步骤，下列说法正确的是（）A.先曲后直，保证连接圆滑B.先粗后细，保证图面清洁，提高画图效率C.先水平后垂、斜，以保证图面整洁D.圆弧半径先小后大，保证图形准确E.描深图框线和标题栏后再填写标题栏2.为了把空间的三视图画在一个平面上，就必须把三个投影展开，展开方法是（）A.正面保持不变B.水平面绕OX轴向上旋转90°C. 水平面绕OX轴向下旋转90°D.侧面绕OZ轴向右旋转90°E. 侧面绕OZ轴向左旋转90°3.三视图之间的投影关系可以归纳为（）A.主、俯视图宽相等B.主、左视图高平齐C.俯、左视图长对正D. 主、俯视图长对正E.俯、左视图宽相等4.关于直线的投影特性，下列说法正确的是（）A.直线倾斜于投影面，投影变短线B.直线平行于投影面，投影现实长C.直线垂直于投影面，投影聚一点D. 直线平行于投影面，投影聚一点E. 直线垂直于投影面，投影现实长5.图框的格式有（）A.加宽B.留有装订边C.不留装订边D.加粗E.加长6.曲面立体一般需要标出（）方向的尺寸A.长度B.宽度C.高度D.径向E.轴向7.关于轴测投影的基本特性，下列说法正确的是（）A.空间相平行的线段，在同一轴测投影中一定相互平行B.与直角坐标轴平行的线段，其轴测投影与相应的轴测轴平行C.与轴测轴平行的线段，按该轴的轴向伸缩系数进行度量D与轴测轴倾斜的线段，也可按该轴的轴向伸缩系数进行度量.E.绘制轴测轴时，不必沿轴向测量尺寸三、判断题（）1.圆柱的主视图和左视图都是一个长方形线框，其投影的含义相同。

《机械制图》练习题库与参考答案一、单选题（共10题，每题1分，共10分）1、后视图是（）。

A、由后向前投影B、由前向后投影C、由右向左投影D、由左向右投影正确答案：A2、下列符号中表示强制国家标准的是A、GBB、GB/TC、GB/ZD、GB/TB正确答案：A3、右视图是（）。

A、由后向前投影B、由前向后投影C、由右向左投影D、由左向右投影正确答案：C4、在绘制草图时，线条加深的顺序是（）。

A、先注尺寸和写字后加深图形;B、先加深圆或圆弧后加深直线;C、一边加深图形一边注尺寸和写字;D、加深图形和注尺寸及写字不分先后正确答案：B5、直线从属于平面的条件是一直线经过属于平面的（）。

A、四点B、两点C、三点D、一点正确答案：B6、看图的方向符号是用（）绘制在对中符号位置处的一个正三角形。

A、波浪线B、粗实线C、细实线D、点画线正确答案：C7、产品用放大一倍的比例绘图，在标题栏比例项中应填（）。

A、1×2B、放大一倍C、2:1D、1:2正确答案：C8、利用三角板配合丁字尺可画（）之斜线。

A、25°B、40°C、35°D、15°正确答案：D9、通过测量获得的某一孔、轴的尺寸称为（）。

A、基本尺寸B、极限尺寸C、实际尺寸D、尺寸偏差正确答案：C10、Α3 图纸的大小为（）。

A、210×297B、420×297C、841×594D、841×595正确答案：B二、多选题（共10题，每题1分，共10分）1、机件的视图表示法通常包括（）。

A、斜视图B、向视图C、左视图D、基本视图E、局部视图正确答案：ABDE2、垂直方向的平行尺寸应使（）A、大尺寸在内，小尺寸在外B、大尺寸在外，小尺寸在内C、字头朝左D、尺寸数字在尺寸线左侧E、以上都对正确答案：BCD3、尺寸注法的基本规则（）。

A、大小以尺寸为依据B、以 mm 为单位时，不必标符号C、每一尺寸只标一次D、尺寸必须标在主视图E、以上都对正确答案：ABC4、按基本要素标准化的程度可将螺纹分为（）。

机械制图考试题与参考答案一、单选题（共26题，每题1分，共26分）1.正投影的基本特性主要有真实性、积聚性、（）。

A、统一性B、普遍性C、特殊性D、收缩性正确答案：D2.当轴的公差带完全在孔的公差带之上时，属于（）配合。

A、过盈配合B、不明确性质C、间隙配合D、过渡配合正确答案：A3.分规的用途是( )线段和等分线段。

A、等分与画圆B、画圆C、量取D、转量长度与画圆正确答案：C4.截交线所围成的截面图形称为（）。

A、截切体B、截断面C、截平面D、截交线正确答案：B5.相邻两牙在中径线上对应两点的距离指的是（）。

A、牙型B、线数C、导程D、螺距正确答案：D6.具有过盈的配合称为（）。

A、过盈配合B、过渡配合C、不明确性质D、间隙配合正确答案：A7.锯齿形螺纹常用于（）。

A、连接零件B、单方向传递动力C、锯销D、连接管道正确答案：B8.可能具有间隙或过盈的配合称为（）。

A、过盈配合B、不明确性质C、间隙配合D、过渡配合正确答案：D9.图纸中汉字应写成（）体，采用国家正式公布的简体字。

A、长仿宋B、方正舒体C、新宋D、隶书正确答案：A10.仰视图是（）。

A、由下向上投影B、由上向下投影C、由前向后投影D、由后向前投影正确答案：A11.用剖切面完全地剖开机件后所得的视图，称为（）。

A、半剖视图B、全剖视图C、局部视图D、局部放大图正确答案：B12.比例1:2是（）比例。

A、缩小比例B、原值比例C、放大比例D、以上都不对正确答案：A13.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。

A、球体B、长方体C、圆锥体D、圆柱体正确答案：D14.设计给定的尺寸指的是（）。

A、基本尺寸B、实际尺寸C、尺寸偏差D、极限尺寸正确答案：A15.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。

A、点画线B、粗实线C、虚线D、波浪线正确答案：D16.两圆柱齿轮轴线之间的最短距离称为（）。
