PCBA外观--无铅焊点检验标准

某公司PCBA资料外观检验标准注：本文给出的是一个假设的示例，实际情况应根据具体的公司和产品进行调整。

一、引言为了保证生产出的PCBA产品的质量，我们公司制定了一套严格的外观检验标准。

本文将详细介绍这些标准，希望能够为公司员工在检验过程中提供指导和帮助。

二、标准化资料1. PCB板1.1 PCB板表面应光滑，无明显凹凸坑洞和划痕。

1.2 PCB板应无裂缝、气泡、黑斑和氧化现象。

1.3 PCB板贴片地方应平整，无明显偏移或不平行。

1.4 PCB板上的文字、标记等应清晰、整齐，符合要求。

任何一点文字、标记模糊或掉落均为不合格。

1.5 PCB板边缘应平直，无明显不平或毛刺。

2. 组件2.1 组件上应无破损、变形、划痕或其他明显缺陷。

2.2 组件上的插脚应完整，长度相等，无弯曲和断裂。

2.3 组件上的焊点应均匀、无气泡、无明显渗透、无分层。

同时焊点的封度应保持良好。

2.4 组件的上表面或保护层应整齐、无泡、无皱褶、无明显瑕疵。

2.5 组件的结构应牢固、无松动、无缺损。

3. 整体功能3.1 PCBA上所有连接线路的通电和短路都应测量一次，测试设备读数正确，报警，显示一致。

3.2 PCB板上测试点的读数应符合其规格范围，且不得有异常信号，如短路、开路等。

3.3 整个PCBA可正常呼吸灯，并符合规格要求。

3.4 没有其他未列出的损坏、缺陷等。

三、检验过程1. 前检1.1 所有PCBA必须在生产前检查一遍，检查目的是发现潜在的问题。

1.2 前检应由生产人员进行，结果必须由质量控制人员审核和签字确认。

2. 初检2.1 初检应在PCBA生产完成后的第一时间进行。

2.2 初检应由一名质量控制人员进行，检查结果必须记录在检验表格上。

2.3 PCBA有任何一个不合格项，则PCBA必须送回生产部门重新制作。

3. 终检（出货前检验）3.1 终检是产品质量的最后一个把关，不得有任何疏漏。

3.2 所有产品必须经过严格的终检，通过检验后才能出货。

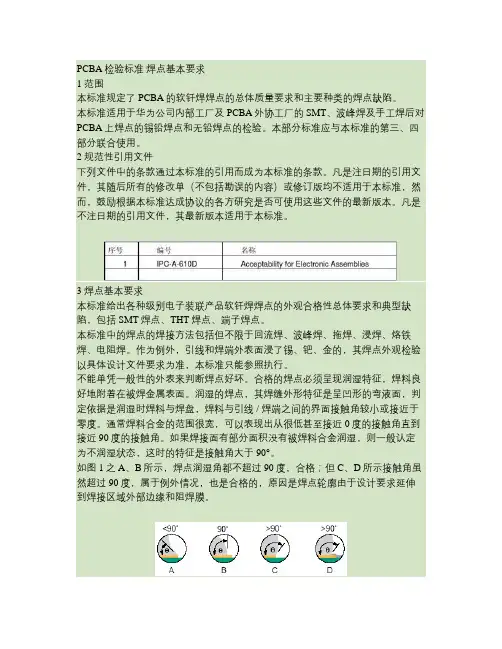

PCBA检验标准焊点基本要求1 范围本标准规定了PCBA的软钎焊焊点的总体质量要求和主要种类的焊点缺陷。

本标准适用于华为公司内部工厂及PCBA外协工厂的SMT、波峰焊及手工焊后对PCBA上焊点的锡铅焊点和无铅焊点的检验。

本部分标准应与本标准的第三、四部分联合使用。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

3 焊点基本要求本标准给出各种级别电子装联产品软钎焊焊点的外观合格性总体要求和典型缺陷，包括SMT焊点、THT焊点、端子焊点。

本标准中的焊点的焊接方法包括但不限于回流焊、波峰焊、拖焊、浸焊、烙铁焊、电阻焊。

作为例外，引线和焊端外表面浸了锡、钯、金的，其焊点外观检验以具体设计文件要求为准，本标准只能参照执行。

不能单凭一般性的外表来判断焊点好坏。

合格的焊点必须呈现润湿特征，焊料良好地附着在被焊金属表面。

润湿的焊点，其焊缝外形特征是呈凹形的弯液面，判定依据是润湿时焊料与焊盘，焊料与引线 / 焊端之间的界面接触角较小或接近于零度。

通常焊料合金的范围很宽，可以表现出从很低甚至接近0度的接触角直到接近90度的接触角。

如果焊接面有部分面积没有被焊料合金润湿，则一般认定为不润湿状态，这时的特征是接触角大于90°。

如图1之A、B所示，焊点润湿角都不超过90度，合格；但C、D所示接触角虽然超过90度，属于例外情况，也是合格的，原因是焊点轮廓由于设计要求延伸到焊接区域外部边缘和阻焊膜。

图1 几种典型润湿角度本标准提供了锡铅焊点和无铅焊点可视检查标准，无铅的图片均标以：所有锡铅焊点应当有光亮的，大致光滑的外观，并在被焊金属表面形成凹形的弯液面。

通常无铅焊点表面更灰暗、粗糙一些，接触角通常更大一些。

PCBA（Printed Circuit Board Assembly）外观检验标准与手法如下：一、外观检验标准元件焊点：焊锡球应符合最小电气间隙，焊锡球应固定在免清除的残渣内或覆盖在保形涂覆下。

焊锡球的直径应≤0.13mm，否则会被拒收。

元件侧立：宽度对高度比例不超过二比一，元件可焊端与PAD表面应完全润湿，元件大于1206类时将被拒收。

元件立碑：片式元件末端翘起（立碑）将无法通过检验。

元件扁平、L形和翼形引脚偏移：最大侧面偏移不大于引脚宽度或0.5mm（0.02英寸），否则会被拒收。

圆柱体端帽可焊端侧面偏移：侧面偏移≤元件直径宽度或PAD宽度25%，否则会被拒收。

片式元件矩形或方形可焊端元件侧面偏移：侧面偏移≤元件可焊端宽度或PAD宽度50%，否则会被拒收。

J形引脚侧面偏移：侧面偏移≤引脚宽度50%，否则会被拒收。

元件反向：元件上的极性点与PCB二极管丝印方向一致，否则将被拒收。

元件锡量过多：最大高度焊点可以超出PAD或延伸至可焊端的端帽金属镀层顶部，但不可延伸至元件体，否则将被拒收。

元件空焊：元件引脚与PAD之间焊接点良湿润饱满，元件引脚无翘起，否则将被拒收。

元件冷焊：回流过程锡膏完全延伸，焊接点上的锡完全湿润且表面光泽，否则将被拒收。

元件少件或多件：BOM清单要求某个贴片位号需要贴装元件却未贴装元件或不需要贴装元件却已贴装元件，将被拒收。

元件损件：任何边缘剥落小于元件宽度或元件厚度25%，末端顶部金属镀层缺失最大为50%（各末端），否则将被拒收。

元件起泡和分层：起泡和分层的区域不超出镀通孔间或内部导线间距的25%，否则将被拒收。

二、外观检验手法目视检验：通过肉眼或低倍放大镜对PCBA进行外观检查，主要查看上述问题点。

自动光学检测（AOI）：通过高倍放大镜和摄像机对PCBA进行自动扫描，对图像进行识别和处理，发现和记录存在的问题。

电子显微镜检测（SEM）：利用电子显微镜对PCBA进行高倍放大，以便发现更细微的问题。

1.目的建立PCBA外观目视检验，使产品检验之判定有所依循，同时依此检验结果的回馈、分析、矫正,以确保产品之质量。

2.适用范围本标准通用于本公司生产任何产品PCBA的外观检验（在无特殊规定的情况外）。

包括公司内部生产和发外加工的产品。

特殊规定是指：因零件的特性或其它特殊需求，则PCBA的标准可加以适当修订，但其有效性应超越通用型的外观标准。

3.职责3.1IQC负责根据本规范对公司外协加工返回的PCBA进行检验。

3.2IPQC负责根据本规范对公司自加工的PCBA进行检验。

4.作业程序及标准要求4.1产品来料包装4.1.1为防止PCBA损坏，来料需双层防护：防护外箱（防静电周转箱或纸箱）+内部隔离（防静电珍珠棉或气泡棉），PCBA板之间以及PCBA板与箱体之间应用适当的空间，不可挤压。

4.1.2每层PCBA板应用纸板或防静电珍珠棉隔开，顶层加一层防静电珍珠棉。

若为周转箱则顶面有大于50mm的空间，保证周转箱叠放时不要压到。

4.2检验作业规范4.2.1检验前应先确保检验环境的光照应充足，工作平台清洁、接地。

4.2.2在接触前，为防止元件被静电击坏、手指污染，应戴上ESD防护手套或指套、防静电手环并确保接地。

4.2.3若在无可靠的静电防护条件时，应手持电路板边缘部位，禁止用裸手触摸导体、焊接点及层压板表面。

4.2.4检验目视距离约30-40cm，必要时以放大镜等工具辅助确认。

4.2.5检验发现的不合格时应贴上不合格指示标签，同时单独存放于不合格品区或框内。

4.2.6返修或返工PCBA时应将原不合格指示标签贴回原处，以便品质重点核查。

4.2.7返修或返工后的产品应按正常程序报检，检验除原不合格处重点检查外，其余也需按正常流程作全面检验。

4.2.8检验合格后，由检验员在PCBA版的安装正面的右上角螺丝孔处，用黑色记号笔划一条过孔斜线。

如下图示例：4.2.9检验合格的PCBA经调试合格后，应及时喷三防漆（双面）。

翰硕/百一宽带科技(深圳)有限公司一.名词解释:⏹缺件: PCB上相应位置未按要求贴装组件.⏹空焊: 组件脚未吃锡或吃锡少与焊点面积的3/4(贴片组件为吃锡面积小于组件宽度的1/2).⏹连锡: 由于作业异常,将原本在电气上不通的俩点用锡连接.⏹错件: PCB上所贴装组件与BOM上所示不符⏹虚焊: 组件引脚未良好吃锡,无法保证有效焊接(包括假焊)⏹冷焊: 焊点表面成灰色,无良好湿润.⏹反向: 组件贴装后极性与文件规定的相反⏹立碑: 贴片组件一端脱离焊盘翘起,形成碑状⏹反背: 组件正面(丝印面)朝下,但焊接正常⏹断路: 组件引脚断开或PCB板上线路断开⏹翘起: 线路铜箔或焊盘脱离PCB板面翘起超过规格⏹多件: 文件指示无组件的位置,而对应PCB板面上有组件存在⏹锡裂: 通常是焊点受到外力后,焊接点和组件引脚分离，对焊接效果产生影响或隐患⏹浮高: 组件与PCB表面的距离超过规定高度⏹混料: 不同料号或版本的物料混用⏹裸铜: PCB表面防焊绿漆被破坏,铜箔直接暴露在空气中⏹空脚: 组件至少有一个引脚悬空或未完全焊接到位⏹偏移: 组件偏移出焊盘范围超过规格要求⏹锡洞: 焊点上出现空洞的大小超过规格要求而影响焊接质量⏹脏污: 混浊性污染造成目视组件困难或赃物还有可能污染到板面其它部分⏹少锡: 焊点表面仅有一层薄锡或锡未充满焊点.⏹异物: 板面残留除正常焊接以外的其它物质,如:油污,纤维丝,胶状物等⏹破损: PCB纹或残缺⏹及组件表面有裂⏹目的:⏹本文件為數字衛星摟收機之PCBA板的最終檢驗(FQC)工作引導!⏹適用范圍:⏹本文件適用於翰碩/百一公司衛星摟收機之PCBA.二.抽样方案⏹4.1 批量(Lot Size): PCBA的最终检验是以一批的数量为基础来执行的.⏹4.2 抽样计划(Sampling Plan): 采用美军军标MIL-STD-105E(II)单次抽样检验计划. 规定的AQL为: CRI=0, MAJ=0.4, 同时定义: 三个次缺=一个主缺,主次缺合并计算.⏹4.3 抽样方法(Sampling Method): 采用随机抽样的方式随线均匀抽齐全部样本.三.缺点定义⏹严重缺点(CRITICAL DEFECT, 简写为CRI): 不良缺陷, 足使产品失去规定的主要或全部功能, 或者可能带来安全问题, 或者为客户或市场拒绝接受的缺点, 称为严重缺点.⏹主要缺点(MAJOR DEFECT, 简写为MAJ): 不良缺陷, 足使产品失去部分功能, 或者相对严重的结构及外观异常, 从而显著降低产品使用性的缺点, 称为主要缺点.⏹次要缺点(MINOR DEFECT, 简写为MIN): 不良缺陷, 可以造成产品部分性能偏差, 或者一般外观缺点, 虽不影响产品性能, 但会使产品价值降低的缺点, 称为次要缺点.四.允收/拒收的判定⏹任何一批的抽样检验结果, 其不合格品(不良品)数小于或等于抽样计划规定的允收数量, 则整批允收. 不合格品(不良品) 须经生产部返修, 再经FQC检验, 直至修复之不良品符合要求⏹任何一批的抽样检验结果, 其不合格品(不良品)数大于或等于抽样计划规定的拒收数量, 则整批拒收. 拒收批的处理依据相关文件的规定办理.⏹不论任何一个(1 Piece)样本上有多少个质量缺陷项, 都应记录在日报及入库单中. 当板子存在任何主要缺陷时, FQC须填写相应的<<生产异常通知单>> ,同时IPQC 要加强在产线针对此类问题的巡检.⏹检验过程中发现不良品后,不应停止检验,还需检够规定的抽验数量.不论整批拒收与否, 不合格品必须剔除. 剔除之不合格品依据相关文件的规定处置.五.检验条件⏹在正常室内白色冷莹光灯管的照明条件(灯光强度为100-300流明).即正常的40w日光灯下;⏹将待测品置于检测者面前,目距约30cm.⏹应以两种角度观察:正常方式,视线与待检件呈45度角以利光反射; 垂直方式,视线与待检件垂直.每面停留时间为5秒钟;六.以下標示的注解⏹＃:严重缺点⏹×:主要缺点⏹△:次要缺点⏹ N:个数⏹ L:长度⏹ H:高度⏹ D: 直径⏹ W:宽度七.板面之标记⏹△丝印/条形码模糊(可以辨认/扫描) 或条形码倾斜＞15°⏹△ICT/PASS标签漏贴﹑多贴﹑贴错位置⏹△ICT/PASS标签贴住丝印﹑焊盘﹑测试点及螺丝孔⏹△贴片组件表面丝印无法辨认⏹×丝印/条形码漏印﹑方向错乱﹑影像重迭﹑模糊(不可辨认/扫描)⏹×丝印/条形码缺损影响辨认且无法扫描⏹×条形码﹑版本贴纸漏贴⏹重工应在PCB四角做点状标记﹐从右上角开始顺时针依次记录各重工项目.八.P C B A之防焊绿漆:如无特殊要求(如散件出货等),则依以下规格检验⏹a. 每面不露铜划/刮伤(浅划/刮伤)目视无影响可忽略不计⏹b．刮伤面积×线路上露铜每处面积S≧9mm2 N≧3×非线路露铜每处面积S≧16mm2 N≧5×每面划/刮伤总数N＞5 ×每面累计面积 S＞1cm2⏹所有露铜性划/刮伤,不可使PCB线路受损超过铜箔厚度的20%,且须经过补漆处理方可允收.⏹要求两个划/刮伤之间距离至少大于2cm.⏹所补绿漆除满足上述规格外,还应以目视是否明显来判定可否允收九.金属材质组件(如t u n e r﹑射频头﹑s c a r t接口等)⏹×生锈﹑变形﹑断裂﹑压痕累计S＞9mm2⏹×印刷字体残缺﹑模糊不可辨认⏹×杂质﹑黑点累计面积S≧16 mm2⏹×不可去除之杂质﹑黑点D≧0.8mm , 600mm2面积内N≧4或每面N≧7⏹△不可去除之杂质﹑黑点D＜0.8mm , 600mm2面积内N≧6或每面N≧9⏹△印刷字体模糊但可辨认划/刮伤W＜0.2mm L≦10mm 忽略不计⏹△每处面积S＜＜4mm2 但1cm2面积内大于二处⏹× W＞0.2mm L＞10mm N≧3⏹×每处面积S＞4mm2 或1cm2面积内大于二处十.塑料材质组件(如s c a r t座)散件出货⏹×杂质﹑白斑﹑烧焦﹑缺损划/刮伤⏹× W＞0.2mm L＞5mm N＞2 (每面十一.修复品检验电路板修整﹕凡成品﹑半成品,其PCB铜箔或焊盘（PAD）断裂﹑剥离或脱落均属之十二.修复品报废条件⏹PCB铜箔剥离或脱落超过5 cm以上（单一线路）⏹PCB铜箔剥离或脱落3条以上, 且均超过3 cm以上⏹PCB焊垫（PAD）脱落3个以上⏹因高温导致PCB颜色改变成深黄色十三.修复品点胶規定⏹△压合后胶外露的直径, 超过金道或PAD铜箔宽度的一半⏹△胶沾到其它区域或部品,但不影响组装⏹△修补双面板时, 胶溢流到贯穿孔内⏹×胶沾到其它部品影响组装.十四.修复品补漆⏹×散件出货之PCBA每面补漆超过二处⏹△补漆宽度大于线宽的3倍或大于点状面积的2倍⏹△覆盖测试点或焊盘十五.修复品每块板允许的最大修补数⏹×主板点胶数N＞3﹐电源板﹑显示板及核心板点胶数N＞1⏹×同一组件点胶数大于1个.⏹×飞线总长度大于板长﹑飞线单面超过二条或整块板超过三条⏹点胶﹑飞线﹑补漆异常同时存在时﹐各异常数不超过二点十六.修复品接飞线比例⏹×正常生产接批飞线比例＞0.4%⏹×改件品&返修品接飞线比例＞3% (以一次改件为原则,2次以上重工改件需MRB决定飞线比例)8. 0 组件安装与焊锡工艺标准图示说明装 1. 横向偏移而突出焊垫的部分不超过组件宽度的1/2,即A≦1/2WACC2. A≦1/2W ACC3. A≧1/2W MAJ4. 纵向偏移电极超过焊盘,即A≦0MAJ5. 纵向偏移组件的电极与焊垫的重迭部分至少为电极宽度的1/5, 即B≦1/5AMAJ6. 三极管三个电极最大偏移量小于或等于三极管电极宽度 (W) 的1/2或0.5mm(此二者以最小为准),即A≦1/2WACC7. 三极管电极突出焊垫, 即D>0MAJ8. B1, B2, B3≧1/2W或0.5mmMAJBAABBB1D9. 三极管倾斜, 但三个电极均未超出焊垫ACC10.零件间距离小于0.2mm即A≦0.2mmMIN11.零件与相邻线路间距离小于0.2mm即A≦0.2mmMIN12. 圆柱状零件电极纵向偏移超出焊垫, 即B≧0MAJ13. 圆柱状零件水平偏移超过电极直径 (D) 的1/4,即A≧1/4DMAJ14. 引脚为”鸥翼”状的零件横向偏移超过电极宽度(W) 的1/2, 即A≧1/2WMAJ15. 引脚为”鸥翼”状的零件纵向偏移超出焊垫, 即B ≧0 MAJ表面贴装AAA1. 溢胶沾染焊盘MIN2. 溢胶a. 溢胶造成电极与PAD 占有红胶b. PAD 溢胶造成焊接不良MAJ3. 胶稍多但未沾染PAD 与引脚ACC影 响 组 装安装孔上过多的焊锡(不平)影响机械组装MAJ溢胶贴片焊锡工艺1.表面黏装型焊锡工艺:上锡高度最少为电极高度的1/4, 最高可超过电极高度, 不能有焊锡浸入电极以外的零件主体部位2.未润湿面积应小于焊盘的25%H1>1/4H2H1>1/4H2ACC3. 焊锡延伸至零件电极以外踫到主体部位MIN4. 锡尖a. 向上不可使组件引脚长度超过本文规定b. 横向超过焊盘范围或使绝缘距离小于0.2mmMAJ5. 连锡或短路MAJ1. 锡点:a. 锡与脚位接触成内弧形b. 锡点表面光洁, 良好湿润.c. 锡点将整个锡位覆盖ACC2. 冷焊锡点表面折皱MAJ T/H组件焊接3. 裂锡, 分层, 焊锡切口MAJ4. T/H组件空焊a. 引脚未上锡b. pad及引脚和灌孔上锡(润湿)不足周围面积的3/4无铅波峰焊接参见EDA-AXXX-005AMAJ5. 锡洞(气孔):穿透性针孔或贯穿性锡洞造成焊点未正常湿润小于焊盘或孔壁面积的25%M IN6. 双面板T/H孔焊锡: 上下层都上锡完整, 锡点程内弧形ACC7. 双面板T/H孔上层未焊锡组件面垂直填充少于75%MAJ8. 包焊:T/H型零件引脚不可见,但从组件面可以确认引脚在孔内.MIN贴片元1. 贴片型组件焊锡后倾斜角度超过15度且不影响功能及组装MINT/ H 组件焊接件倾斜2. 贴片型组件焊锡后倾斜角度超过15度且不影响功能及组装MIN3. T/H型零件在没有安装/配合要求的情况下, 最大倾斜角度超过15度MIN4. 元器件本体到焊盘之间的距离(H)小于0.4mm,大于1.5mmMIN组件浮高1. 无特别要求的贴片型零件最大浮起高度未超过0.25mm或零件高度的1/4ACC2. 无特别要求的贴片型零件最大浮起高度超过0.25mm或零件高度的1/4MIN3. 无特别要求的T/H型零件浮起高度超过0.8mmMIN4.a. 倾斜高度超过1.5mmb. 零件脚未露出MAJ组件破损1. 贴片组件有明显裂缝、破损、表面针孔、切割不良、电镀不良、电极端发黑MAJ2. 组件表面的绝缘涂层受到损伤,造成组件内部的金属材质暴露在外或元件严重形变MAJ1. PCB线路铜箔缺口宽度大于铜箔宽度的30%,即W2＞30%W1MAJ插件倾斜W1 W2PCB2. PCB铜箔出现剥离现象(翘起超过一个铜箔厚度)MAJ3. PCB不直接相通的导体间连锡MAJ4. 板变形a.PCB变形大于对角线长度0.75%b.PCBA变形大于对角线长的1%MAJ数码管数码管之间亮度不一比较明显MAJ数码管显示多笔划或少笔划MAJ焊盘修复焊盘点胶范围﹐超过金道或PAD铜箔宽度的一半MIN锡。

pcba测试检验标准PCBA测试检验标准。

PCBA（Printed Circuit Board Assembly）是指印刷电路板组装，是电子产品中不可或缺的一部分。

在PCBA制造过程中，测试检验是非常重要的环节，它可以确保PCBA的质量和可靠性。

本文将介绍PCBA测试检验的标准和方法，以便于制造商和工程师们更好地了解和应用。

首先，PCBA测试检验的标准主要包括以下几个方面：1. 外观检验，外观检验是PCBA测试的第一步，通过肉眼观察PCBA的焊接质量、元器件安装位置、焊盘是否有氧化等情况，以确保PCBA的外观符合要求。

2. 功能测试，功能测试是PCBA测试的关键步骤，通过应用电源和测试仪器对PCBA进行电气性能测试，包括电压、电流、信号等参数的测试，以验证PCBA的功能是否正常。

3. 环境试验，环境试验是为了验证PCBA在不同环境条件下的可靠性，包括高温、低温、湿热、振动等试验，以确保PCBA能够在各种恶劣环境下正常工作。

4. 可靠性测试，可靠性测试是为了验证PCBA在长时间工作后的稳定性和可靠性，包括老化测试、寿命测试等，以确保PCBA在使用寿命内能够保持良好的性能。

其次，PCBA测试检验的方法主要包括以下几种：1. 手工检验，手工检验是指通过人工对PCBA进行外观检查和功能测试，适用于小批量生产和定制产品。

2. 自动化测试，自动化测试是指通过测试设备和软件对PCBA进行全面的功能测试和可靠性测试，适用于大批量生产和标准化产品。

3. 抽样检验，抽样检验是指通过对PCBA进行抽样检测，以代表整个批次的质量水平，适用于中等规模生产和一般产品。

4. 定期检验，定期检验是指对PCBA进行定期的环境试验和可靠性测试，以确保PCBA的长期稳定性和可靠性，适用于长周期生产和高可靠性产品。

总之，PCBA测试检验是确保PCBA质量和可靠性的重要环节，制造商和工程师们应该根据标准和方法对PCBA进行全面的测试检验，以确保产品质量和客户满意度。

文件批准Approval Record文件修订记录Revision Record:1、目的Purpose:建立PCBA外观检验标准，为生产过程的作业以及产品质量保证提供指导。

2、适用范围Scope:2.1本标准通用于本公司生产任何产品PCBA的外观检验（在无特殊规定的情况外）。

包括公司内部生产和发外加工的产品。

2.2 特殊规定是指：因零件的特性，或其它特殊需求，PCBA的标准可加以适当修订，其有效性应超越通用型的外观标准。

3、定义Definition:3.1标准【允收标准】 (Accept Criterion)：允收标准为包括理想状况、允收状况、拒收状况等三种状况。

【理想状况】 (Target Condition)：此组装情形接近理想与完美的组装结果。

能有良好组装可靠度，判定为理想状况。

【允收状况】 (Accept Condition)：此组装情形未符合接近理想状况，但能维持组装可靠度故视为合格状况，判定为允收状况。

【拒收状况】(Reject Condition)：此组装情形未能符合标准，其有可能影响产品的功能性，但基于外观因素以维持本公司产品的竞争力，判定为拒收状况。

3.2 缺陷定义【致命缺陷】(Critical Defect)：指缺陷足以造成人体或机器产生伤害，或危及生命财产安全的缺陷，称为致命缺陷，以CR表示的。

【主要缺陷】(Major Defect)：指缺陷对制品的实质功能上已失去实用性或造成可靠度降低，产品损坏、功能不良称为主要缺陷，以MA表示的。

【次要缺陷】(Minor Defect)：系指单位缺陷的使用性能，实质上并无降低其实用性，且仍能达到所期望目的，一般为外观或机构组装上的差异，以MI表示的。

3.3焊锡性名词解释与定义：【沾锡】(Wetting) :系焊锡沾覆于被焊物表面，沾锡角愈小系表示焊锡性愈良好。

【沾锡角】 (Wetting Angle) 被焊物表面与熔融焊锡相互接触的各接线所包围的角度(如附件)，一般为液体表面与其它被焊体或液体的界面，此角度愈小代表焊锡性愈好。

汽车产品pcba外观检验标准
汽车产品PCBA外观检验标准应包括以下方面：
1.外观整体：PCBA应呈现平整、光滑、干净的外观，不能有划痕、凹凸、灰尘等问题。

2.引脚排列：引脚排列应整齐、对称，不能存在错位、偏移等问题。

3.焊点质量：PCBA上的焊点应呈现导电性良好、焊接均匀、无异常缺陷（如裂纹、气孔、虚焊等）等情况。

4.标识清晰：PCBA上的标识（如组件名、编号、生产日期等）应清晰、规范，不能存在漏打、损坏等问题。

5.器件尺寸：各类器件（如电容、电阻、芯片、插件等）的尺寸应符合相关规范，不能存在配合过紧或过松等问题。

6.器件摆放：各类器件的摆放应符合相关要求（如间距、平整度、过孔等），不能存在摆放偏斜、垂直度差等问题。

7.打样样品与设计图纸的一致性：PCBA打样样品应与设计图纸完全一致，无任何偏差或变形。

8.其它特殊要求：根据具体情况（如防爆、防水、耐高温等要求），可增加相关检验项。

总体来说，汽车产品PCBA的外观检验应全面细致，确保产品质量和安全性。

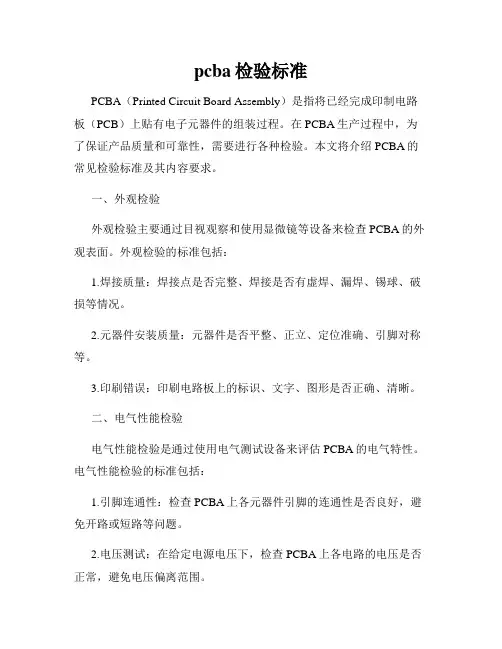

pcba检验标准PCBA（Printed Circuit Board Assembly）是指将已经完成印制电路板（PCB）上贴有电子元器件的组装过程。

在PCBA生产过程中，为了保证产品质量和可靠性，需要进行各种检验。

本文将介绍PCBA的常见检验标准及其内容要求。

一、外观检验外观检验主要通过目视观察和使用显微镜等设备来检查PCBA的外观表面。

外观检验的标准包括：1.焊接质量：焊接点是否完整、焊接是否有虚焊、漏焊、锡球、破损等情况。

2.元器件安装质量：元器件是否平整、正立、定位准确、引脚对称等。

3.印刷错误：印刷电路板上的标识、文字、图形是否正确、清晰。

二、电气性能检验电气性能检验是通过使用电气测试设备来评估PCBA的电气特性。

电气性能检验的标准包括：1.引脚连通性：检查PCBA上各元器件引脚的连通性是否良好，避免开路或短路等问题。

2.电压测试：在给定电源电压下，检查PCBA上各电路的电压是否正常，避免电压偏离范围。

3.信号测试：检查PCBA上各信号线路的传输是否正常，避免信号干扰或失真。

三、功能性检验功能性检验是通过应用场景或特定工作负载来评估PCBA的功能和性能。

功能性检验的标准包括：1.开机测试：检查PCBA在通电的情况下是否能够正常启动和运行。

2.通信测试：测试PCBA上的通信接口是否能够正常连接和传输数据。

3.特定工作负载测试：对特定功能模块或处理器进行负载测试，如处理器性能、温度等。

四、环境可靠性检验环境可靠性检验是通过将PCBA置于不同的环境条件下进行测试，以评估其在不同环境下的可靠性和稳定性。

环境可靠性检验的标准包括：1.温度循环测试：将PCBA放置在不同温度下进行循环测试，以模拟实际工作环境中的温度变化。

2.湿度测试：将PCBA放置在高湿度环境下进行测试，以评估其抗潮湿性能。

3.振动和冲击测试：对PCBA进行振动和冲击测试，以评估其抗震性能。

五、安全性检验安全性检验是评估PCBA在使用过程中的电气、机械和环境安全性能。

供IPQC检验产品时，做到检验标准有据可依，外观检验得到统一而明确的判定标准，改进产品品质，防止不合格品的流出，最终以满足顾客的需求。

2. 围：本检验标准适用于公司要求PCBA〔SMT〕的外观品质判定。

-3. 职责权限：3.1工程处(此标准做为工程制作工装、文件等需依此标准为根底).3.2制造处负责此标准的执行.3.3品保处(IPQC、QC、领班负责此标准的执行与监视，QE负责更新维护).4.相关参考文件:4.1. IPC-A-610D 电子组件可承受性标准。

4.2 BOM4.3 E4.3 工程图纸5.作业容：5.1缺陷现象定义：菲林尺：为透明的PVC测试工具，用于识别点及线的大小缺陷判定。

塞规：为金属片状测试工具，用于缝隙大小的测试，也称厚溥规。

游标卡尺：用于物体尺寸的测量。

LCR(LCZ)：用于测试电阻、电容、电感的阻值、容值、感值的测试仪器。

万用表：用于测量元器件的电压、电流及导通状态的仪器。

放大镜(显微镜)：用于对所观察物体进展放大倍数，便于人眼识别的检验仪器。

推力计：用于对测试元器件所能存受的力度的仪器。

5.6检验要求：1.检验的环境及方法：a)距离：人眼与被测物外表的距离为300±50mm。

b)时间：每片检查时间不超过12s。

c)位置：检视面与桌面成45°；上下左右转动15°。

d)照明：40W冷白荧光灯，光源距被测物外表500～550mm 〔照度达500～800Lu*〕。

-2.检验前准备：a)检验前需先确认所使用工作平台清洁及配戴清洁手套；b)ESD 防护：凡接触PCBA 必需配戴良好的静电防护措施(配戴防静电手环并接上静电接地线)。

3.PCBA 持握的方法：正确的拿板作业姿势,在/ESD 护防的条件下,并戴干净的手套握持PCBA(如以下图)，看板 时板平面与眼睛存45°角，距离20~30CM ，并注意转换方向，看到焊接的每一个面。

4.抽检方法要求：例如：如送检样本量：600PCS ，按GB/T2828.1-2003一般检验水平II 要求，抽检数量：80PCS ，为保证抽 检的均匀性，要求如下：4．1求抽检方法按照每栏上、中、下方式进展抽检。

1.CHIP 零件置放焊接標準解說圖表圖形1 Chip焊點尺寸圖Feature Dim Class 3 最大側面偏移 A 0.2*(W or P)最大末端偏移 B Not permitted 最小末端焊接寬度 C 0.8*(W or P) 最小焊錫高度 F G+1/4H or 0.5最小焊錫厚度G 0.2mm最小末端偏移J Required表格1 Chip焊點尺寸表備註:P為PCB焊盤寬度,W為零件寬度.標準焊接圖示:1.側面無偏移2.零件的兩端焊接情形良好3.焊錫的外觀呈內凹弧面的形狀4.末端無偏移.圖形2 CHIP5.BMP , 標準焊接CHIP零件焊接位置檢驗標:1.1側面偏移(A)1.1.1目標:無側面偏移1.1.2 可接受側面偏移(A)<W或P*50%(W和P中較小者)1.1.3 拒收側面偏移(A)>W或P*50%(W和P中較小者)1.2末端偏移(B):1.2.1標準無末端偏移1.2.2 拒收可焊端偏移出焊盤1.3.末端焊接焊端寬度(C)1.3.1 目標末端焊端寬度等於元件可焊端寬度或焊盤寬度,其中較小者.1.3.2 允收末端焊端寬度(C)最小為元件焊端寬度(W)的50%或焊盤寬度的50%,其中較小者.1.3.3 拒收末端焊端寬度(C)小於為元件焊端寬度(W)的50%或焊盤寬度的50%,其中較小者.1.4側面焊點長度(D)1.4.1 標準側面焊點長度等於元件可焊端長度.1.4.2允收有一個正常溼潤的焊點1.4.3拒收未正常溼潤焊接1.5焊點高度1.5.1 標準正常高度未焊錫厚度加元件可焊高度1.5.2 允收焊點可超出超出焊盤或爬升至金屬鍍層端帽可焊端的頂部,但不可接觸元件體.1.5.3 拒收焊點爬升至金屬鍍層端帽可焊端的頂部且接觸元件體(錫多).焊錫不足.1.6末端重疊(J)1.6.1 標準元件可焊端與焊盤間重疊1.6.2 拒收無末端重疊2.MELF 零件置放焊接標準解說圖表圖形3 MELF焊點尺寸圖Feature Dim Class 3 最大側向(面)偏移 A 0.2*(W or P)最大趾向(面)偏移 B Not permitted 最小端向(面)焊(接、面)寬度 C 0.8*(W or P) 最小焊錫高度 F G+1/4H or 0.5最小焊錫厚度G 0.2mm最小末端偏移J Required 標準焊接圖示:1零件的兩端焊接情形良好2.焊錫的外觀呈內凹弧面的形狀2.1側面偏移(A)無側面偏移2.1.2 允收側面偏移(A)小於元件直徑(W)或焊盤寬度(P)的25%,其中較小者.2.1.3 拒收側面偏移(A)大於元件直徑(W)或焊盤寬度(P)的25%,其中較小者.2.2.末端偏移(B)2.2.1 標準無末端偏移2.2.2 拒收任何末端偏移2.3 末端焊點寬度(C)末端焊點寬度等於或大於元件直徑(W)或焊盤寬度(P),其中較小者.2.3.2 允收末端焊點寬度最小為元件直徑(W)或焊盤寬度(P)的50%,其中較小者.2.3.3 拒收未正常溼潤.末端焊點寬度小於元件直徑(W)或焊盤寬度(P)的50%,其中較小者.2.4 側面焊錫長度(D)2.4.1 標準側面焊點長度(D)等於元件可焊端長度(T)或焊盤長度(S),其中較小者.2.4.2 允收側面焊點長度(D)最小為元件可焊端長度(T)或焊盤長度(S)50%,其中較小者.2.4.3 拒收側面焊點長度(D)小於元件可焊端長度(T)或焊盤長度(S)50%,其中較小者.2.5 最大焊點高度2.5.1 允收最大焊點高度(E)可超出焊盤,或爬升至末端帽狀金屬層頂部,但不可接觸元件體2.5.2 拒收焊錫接觸元件體3.SOT焊接檢驗標準:3.1 標準零件腳置於錫墊中央.零件腳呈良好的沾錫情.零件腳的表面呈潔淨光亮零件腳平貼於錫墊上.5.焊錫在零件腳上呈平滑的弧面.3.2 允收零件腳不可以超出錫墊。

PCBA外观检验标准_完整PCBA是电子产品中十分重要的零部件之一，它也是电子产品中的大脑，其质量直接影响到整个电子产品的稳定性和功能性。

PCBA外观的好坏，不仅直接影响消费者对产品的认可度和品牌忠诚度，同时也是评价电子厂商技术水平和态度的重要标准。

一、PCBA的外观检验标准1.焊盘：通过观察焊盘是否整齐，在表面是否有明显氧化或损伤，是否有拼焊、漏焊、棱焊等现象来判断焊盘的质量。

2.元器件位置：不同元器件在不同区域的位置要求不同，位置不准确的元器件会影响到整个电路的通断。

通过外观检查，可以判断元器件的位置是否准确，是否与设计相符。

3.元器件旁的夹具：元器件旁通常会有夹具，用作固定元器件呈现统一的姿态，外观检验时应判断夹具的大小、颜色和夹紧力度是否与设计文档相符。

4.自动贴装的质量：在现今的工厂中，大量的PCBA要使用自动化贴装技术，自动贴装的PCBA质量好坏影响较大。

外观检查时，应判断自动贴装元器件的间距、排列情况、元器件是否倾斜以及是否拼装在错误的位置。

5.清晰度：检查PCBA时，应该是清晰明确的，看是否是完整的。

如果是人工焊制的PCBA板，需要检查捆绑是否整齐，焊点是否精细，清晰度和一致性是否符合要求。

6.元器件的表面质量：判断元器件表面是否有污垢或污迹，如发现元器件表面有污迹，则需要进一步查明污迹来源，并采取必要步骤处理。

7.钝化子：如果PCBA板使用了钝化剂，检查电路板上的钝化子是不是均匀的，颜色是否相近，是否符合设计要求。

8.印刷标签：印刷标签是PCBA中一个重要的信息来源，内容是组装电路板的相关信息。

外观检查时，应注意检查印刷标签是否缺失、完整，字体大小和颜色是否清晰，是否与设计要求一致。

二、PCBA质量影响1.元器件焊接质量：PCBA焊接质量直接影响到整个产品的可靠性和性能。

如果PCBA焊接不良，将会导致整个产品在使用过程中频繁出现故障，严重的甚至会影响到产品使用安全。

2.元器件的插座质量：如果PCBA板的插座质量不理想，容易出现卡插、松动、焦糊等现象。

PCBA目检外观判定标准引言PCBA〔Printed Circuit Board Assembly〕是印刷电路板组装的缩写，是指将印刷电路板上的元件和组件进行组装、焊接等工艺，形成一个完整的电子产品组件。

目检外观判定是在PCBA组装过程中的一个重要步骤，用于检查产品外观的合格与否，保证产品的质量和外观符合规定的标准。

本文将介绍PCBA目检外观判定标准的相关内容。

目检外观判定标准PCBA目检外观判定标准主要包括以下几个方面。

1. 组件安装在目检过程中，检查器械工程师需要仔细检查PCBA上的元件和组件的安装情况。

具体判断标准如下： - 元件和组件的安装位置是否准确，是否与设计图纸一致； - 元件和组件的间距是否一致，是否符合设计要求； - 元件和组件的倾斜度是否超过允许范围； - 元件和组件的垂直度是否符合要求； - 元件和组件的焊盘是否有损坏或短路。

2. 焊接质量焊接是PCBA组装过程中一个非常重要的环节，焊接质量直接影响到产品的可靠性和可用性。

在目检过程中，检查器械工程师需要对焊接质量进行判定。

具体判断标准如下： - 焊接点是否完整，是否存在断焊、漏焊等问题； - 焊接点的形状是否符合标准要求； - 焊盘和焊丝之间是否存在焊锡球； - 焊盘和焊丝之间的间距是否符合标准要求。

3. 焊盘质量焊盘是焊接点的重要组成局部，对焊盘的质量进行判定是目检的一个重要环节。

具体判断标准如下： - 焊盘是否完整，是否存在划伤、裂纹等问题； - 焊盘的形状是否符合标准要求； - 焊盘的镀层是否均匀、光滑。

4. 绝缘保护绝缘保护是保证PCBA组装质量的重要环节，在目检过程中需要对绝缘保护进行判定。

具体判断标准如下： - 绝缘保护层是否存在缺失、划伤等情况； - 绝缘保护层的厚度是否符合标准要求。

5. 贴附物在PCBA组装过程中，可能会有一些附加的贴附物，如标签、贴纸等，对贴附物进行判定是目检的一个重要环节。

具体判断标准如下： - 贴附物的粘合度是否符合标准要求； - 贴附物的位置是否准确，是否与设计图纸一致； - 贴附物的外表是否光滑、无损坏。

5.1.20 拉尖：元器件引脚头部有焊锡拉出呈尖形；5.1.21 最小电气间隙：不绝缘旳非公共导体之间旳最小间距，任何违反最小电气间隙旳状况均为缺陷；5.1.22 灯面：贴装或插件LED元件一面，也称为主面；5.1.23 驱动面：装有芯片IC及连接器旳一面，也称为辅面或焊接面；5.2 理想焊点概述：5.2.1 在焊锡面上出现旳焊点应为实心平顶旳旳凹锥体，焊锡在被连接部位上形成羽毛状边缘，剖面图旳两外缘应展现新月型旳均勻弧状凹面，通孔中旳填锡应将零件脚均勻且完整地包裹住；5.2.2 锡量旳多少应以填满焊垫边缘及零件脚为宜，沾锡角越小越好，表达有良好旳焊锡性；5.2.3 锡面应展现光泽（除非受到其他原因旳影响，如沾到化学品等会使之失去光泽）；其表面应平滑、均勻且不可存有任何不規則現象如小缺口、起泡、异物或有凸点等状况；5.2.4 对贯穿孔旳焊锡，应自焊锡面爬进孔中且要升至零件面；在焊锡面旳焊锡应平滑，良好旳焊錫性，应有光亮旳锡面与靠近零度旳沾锡角。

6.0．检查前准备：6.1检查条件：室內照明 500~800LUX，必要时以(五倍以上)放大镜检查确认；6.2 ESD防护：凡接触PCBA半成品必須佩戴良好旳防静电手环及防静电手套；6.3 检查前需先确认所使用工作台无杂物,防止脏污或损伤PCBA；6.4 PCB板半成品旳握法：配带静电手套、静电手环，握持板边或板角来检查，如图：7.0．外观原则：7.1 SMT外观检查原则：7.1.1 元件侧面偏移原则：侧面偏移不小于焊盘宽度或元件端子宽度旳25%；IC引脚偏移符合此规定或不不小于0.5mm；均取其中较小者；灯面LED需做到不偏移，以不影响LED一致性为最终原则；缺陷图片7.1.2 元件末端偏移原则：1/2以上贴片末端长度需与焊盘重叠；元件引脚不能超过焊盘边缘；灯面LED需做到不偏移，以不影响LED一致性为最终原则；缺陷图片7.1.3 元件端子最大填充高度原则：焊锡可以超过焊盘，或着延伸至端子顶部，但不可以与元件本体接触（塑封SOIC及SOT元件本体除外）；缺陷图片可接受图片7.1.4 元件端子最小填充高度原则：焊锡高度需不小于元件端子高度25%或者0.5MM，取两者中较小者；缺陷图片目旳图片7.1.5 元件侧立：元件侧立为缺陷；贴片侧立如下条件均满足可接受：a)元件尺寸不不小于1206，宽度与高度比不超过2/1；b)元件端子与焊盘之间100%重叠接触；c)元件有3个或3个以上端面，且均有明显润湿。

无铅PCBA检验规范随着电子产品的广泛应用，PCBA（Printed Circuit Board Assembly）的质量问题也越来越受到了关注。

而在PCBA质量检验中，无铅PCBA的检验规范尤为重要。

本文将重点介绍无铅PCBA的检验规范，以期为质量检验人员提供有用的参考。

一、什么是无铅PCBA？无铅PCBA是一种使用非铅焊料进行焊接的印刷电路板。

由于铅可能对人体健康和环境造成危害，全球范围内已经出台了相关法规，逐步推行了无铅化生产。

无铅PCBA的主要焊接方法有两种：SMT（Surface Mount Technology）和TH（Through Hole）。

二、无铅PCBA检验的重要性质量检验是保障无铅PCBA产品质量的核心环节，通过检验，能够及时发现并解决生产过程中的问题，确保产品能够符合质量标准。

无铅PCBA检验的重要性主要表现在以下两个方面：1.保证产品质量：无铅PCBA是电子产品的重要组成部分，质量问题可能会导致电子产品的性能不稳定、寿命缩短或者失效等不良影响。

通过无铅PCBA检验，可以及时发现并处理产品质量问题，保证产品能够符合质量标准。

2.遵守相关法规：目前全球范围内已经出台了相关的无铅焊接法规，企业必须要严格遵守，并对产品质量进行检验，以确保自己不违反法规。

三、无铅PCBA检验规范的要求无铅PCBA检验的规范是生产企业和检验人员应该遵循的工作流程，该规范对无铅PCBA产品的质量要求进行了严格的规定。

无铅PCBA检验规范的要求主要包括以下方面：1. 外观检验：检验人员应该检查无铅PCBA的外观，包括是否有毛刺、污渍和异物等；是否存在焊接位置错误或变形等情况。

同时还需要检查产品是否符合传统焊接产品的尺寸和设计要求。

2. 焊点质量检验：检验焊点质量是无铅PCBA检验的重要部分。

焊接缺陷包括焊点开裂、虚焊、不良焊接、短路、开路以及冷焊等问题。

检验人员需要使用高倍显微镜和焊接设备测试焊点的质量，并判断是否符合质量标准。

pcba验收标准**PCBA验收标准详细文档**---**一、引言**PCBA（Printed Circuit Board Assembly）即印刷电路板组装件，是电子制造过程中的关键环节。

其质量直接影响到最终产品的功能性能及稳定性。

本篇文档旨在明确和规范PCBA验收的标准与流程，以确保产品质量符合设计要求和行业规范。

**二、PCBA外观检验**1. **焊点质量**：所有焊点应饱满、光亮且无虚焊、假焊、桥连等现象。

焊料应完全覆盖焊盘和引脚，形状规则，无冷焊、拉尖或过多焊锡。

2. **元器件安装**：元器件方向正确，无倒置、歪斜、浮高现象，且紧固可靠。

贴片元件居中度良好，插件元件引脚弯折适度，不触及邻近线路或元件。

3. **PCB板品质**：PCB表面平整无明显变形，无划痕、破裂、烧焦等异常痕迹，字符标识清晰可见。

4. **清洁度**：PCBA表面需干净无残留物，如flux残留、尘埃、异物等。

**三、电气性能测试**1. **电路通断测试**：对PCBA上的每个网络进行连续性和绝缘性测试，确保线路连接正确，无短路或开路现象。

2. **元器件功能验证**：通过专用设备或程序对所有芯片、电阻、电容、电感等元件进行电气参数测量，确保其实际值在规格范围内。

3. **功能测试**：模拟实际工作环境，对PCBA进行全面的功能测试，包括但不限于电源上电测试、信号传输测试、系统运行测试等。

**四、可靠性测试**1. **耐温测试**：进行高低温循环测试、恒温老化试验，评估PCBA在极端温度条件下的工作稳定性和寿命。

2. **机械强度测试**：如振动测试、冲击测试，检查PCBA结构的稳固性和元器件的固定可靠性。

3. **环境适应性测试**：如湿度测试、盐雾测试等，检验PCBA在各种恶劣环境下的防护能力。

**五、文档资料验收**PCBA验收还需包含相关的生产过程记录、质量控制报告、元器件清单及来源证明、测试数据记录等文件资料，确保产品生产和验收过程的可追溯性。
