高二上学期物理月考试卷第4套真题

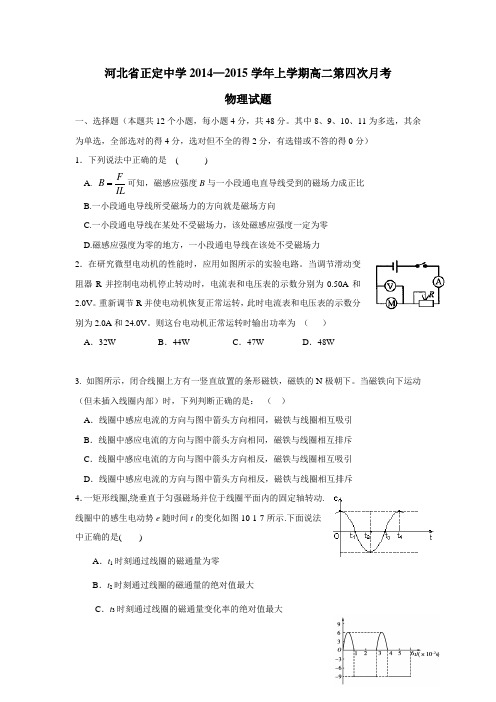

河北省正定中学2014—2015学年上学期高二第四次月考物理试题一、选择题（本题共12个小题，每小题4分，共48分。

其中8、9、10、11为多选，其余为单选，全部选对的得4分，选对但不全的得2分，有选错或不答的得0分）1．下列说法中正确的是( )A.FBIL可知，磁感应强度B与一小段通电直导线受到的磁场力成正比B.一小段通电导线所受磁场力的方向就是磁场方向C.一小段通电导线在某处不受磁场力，该处磁感应强度一定为零D.磁感应强度为零的地方，一小段通电导线在该处不受磁场力2．在研究微型电动机的性能时，应用如图所示的实验电路。

当调节滑动变阻器R并控制电动机停止转动时，电流表和电压表的示数分别为0.50A和2.0V。

重新调节R并使电动机恢复正常运转，此时电流表和电压表的示数分别为2.0A和24.0V。

则这台电动机正常运转时输出功率为（）A．32W B．44W C．47W D．48W3. 如图所示，闭合线圈上方有一竖直放置的条形磁铁，磁铁的N极朝下。

当磁铁向下运动（但未插入线圈内部）时，下列判断正确的是：（）A．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互吸引B．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互排斥C．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互吸引D．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互排斥4．一矩形线圈,绕垂直于匀强磁场并位于线圈平面内的固定轴转动.线圈中的感生电动势e随时间t的变化如图10-1-7所示.下面说法中正确的是()A．t1时刻通过线圈的磁通量为零B．t2时刻通过线圈的磁通量的绝对值最大C．t3时刻通过线圈的磁通量变化率的绝对值最大D ．每当e 变换方向时，通过线圈的磁通量绝对值都为最大5．如图所示为一交流电压随时间变化的图象．每个周期内，前三分之一周期电压按正弦规律变化，后三分之二周期电压恒定．根据图中数据可得，此交流电压的有效值为 ( )A ．7.5 VB ．8 VC ．215 VD ．313 V6．一矩形线圈位于一随时间t 变化的匀强磁场内，磁场方向垂直线圈所在的平面（纸面）向里，如图１所示，磁感应强度B 随t 的变化规律如图2所示．以I 表示线圈中的感应电流，以图１中线圈上箭头所示方向的电流为正，则以下的I －t 图中正确的是 （ ） 7．在同一光滑斜面上放同一导体棒，右图所示是两种情况的剖面图。

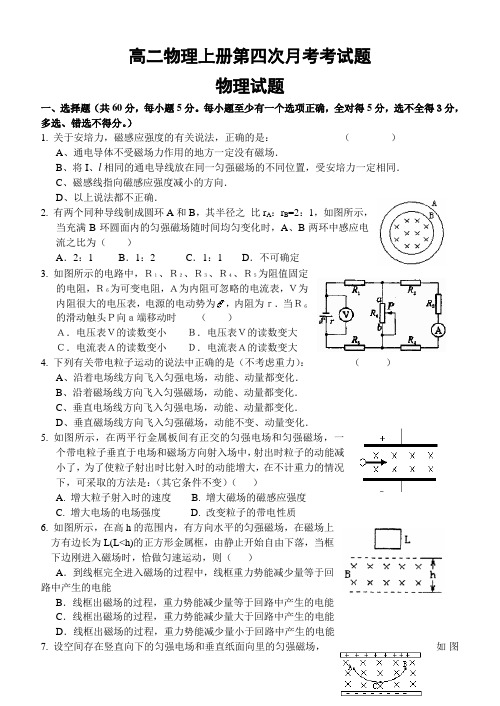

高二物理上册第四次月考考试题物理试题一、选择题（共60分，每小题5分。

每小题至少有一个选项正确，全对得5分，选不全得３分，多选、错选不得分。

）1. 关于安培力，磁感应强度的有关说法，正确的是：（）A、通电导体不受磁场力作用的地方一定没有磁场．B、将I、l相同的通电导线放在同一匀强磁场的不同位置，受安培力一定相同．C、磁感线指向磁感应强度减小的方向．D、以上说法都不正确．2. 有两个同种导线制成圆环A和B，其半径之比r A：r B=2：1，如图所示，当充满B环圆面内的匀强磁场随时间均匀变化时，A、B两环中感应电流之比为（）A．2：1 B．1：2 C．1：1 D．不可确定3. 如图所示的电路中，Ｒ１、Ｒ２、Ｒ３、Ｒ４、Ｒ５为阻值固定的电阻，Ｒ６为可变电阻，Ａ为内阻可忽略的电流表，Ｖ为内阻很大的电压表，电源的电动势为，内阻为ｒ．当Ｒ６的滑动触头Ｐ向ａ端移动时（）Ａ．电压表Ｖ的读数变小Ｂ．电压表Ｖ的读数变大Ｃ．电流表Ａ的读数变小Ｄ．电流表Ａ的读数变大4. 下列有关带电粒子运动的说法中正确的是（不考虑重力）：（）A、沿着电场线方向飞入匀强电场，动能、动量都变化．B、沿着磁场线方向飞入匀强磁场，动能、动量都变化．C、垂直电场线方向飞入匀强电场，动能、动量都变化．D、垂直磁场线方向飞入匀强磁场，动能不变、动量变化．5. 如图所示，在两平行金属板间有正交的匀强电场和匀强磁场，一个带电粒子垂直于电场和磁场方向射入场中，射出时粒子的动能减小了，为了使粒子射出时比射入时的动能增大，在不计重力的情况下，可采取的方法是：（其它条件不变）（）A. 增大粒子射入时的速度B. 增大磁场的磁感应强度C. 增大电场的电场强度D. 改变粒子的带电性质6. 如图所示，在高h的范围内，有方向水平的匀强磁场，在磁场上方有边长为L(L<h)的正方形金属框，由静止开始自由下落，当框下边刚进入磁场时，恰做匀速运动，则（）A．到线框完全进入磁场的过程中，线框重力势能减少量等于回路中产生的电能B．线框出磁场的过程，重力势能减少量等于回路中产生的电能C．线框出磁场的过程，重力势能减少量大于回路中产生的电能D．线框出磁场的过程，重力势能减少量小于回路中产生的电能7. 设空间存在竖直向下的匀强电场和垂直纸面向里的匀强磁场，如图所示，已知一离子在电场力和洛仑兹力的作用下，从静止开始自A 点沿曲线ACB 运动，到达B 点时速度为零，C 点是运动的最低点，忽略重力，以下说法正确的是：（ ）A ．这离子必带正电荷B ．A 点和B 点位于同一高度C ．离子在C 点时速度最大D ．离子到达B 点时，将沿原曲线返回A 点8. 如图所示电路的三根导线中有一根是断的。

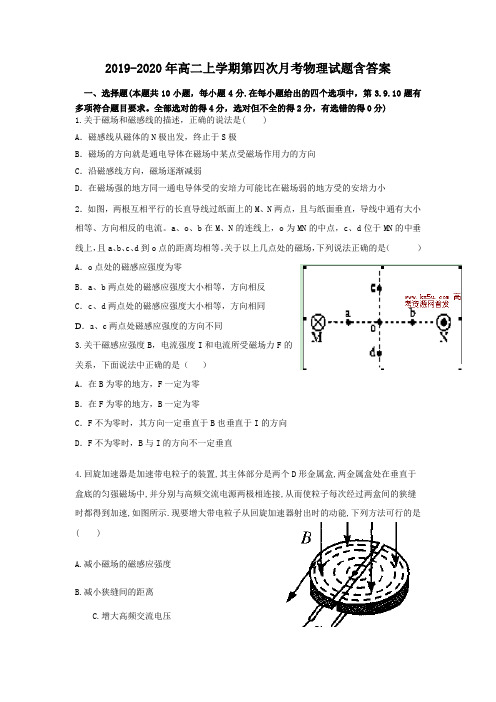

2019-2020年高二上学期第四次月考物理试题含答案一、选择题(本题共10小题，每小题4分.在每小题给出的四个选项中，第3.9.10题有多项符合题目要求。

全部选对的得4分，选对但不全的得2分，有选错的得0分)1.关于磁场和磁感线的描述，正确的说法是( )A．磁感线从磁体的N极出发，终止于S极B．磁场的方向就是通电导体在磁场中某点受磁场作用力的方向C．沿磁感线方向，磁场逐渐减弱D．在磁场强的地方同一通电导体受的安培力可能比在磁场弱的地方受的安培力小2．如图，两根互相平行的长直导线过纸面上的M、N两点，且与纸面垂直，导线中通有大小相等、方向相反的电流。

a、o、b在M、N的连线上，o为MN的中点，c、d位于MN的中垂线上，且a、b、c、d到o点的距离均相等。

关于以上几点处的磁场，下列说法正确的是（）A．o点处的磁感应强度为零B．a、b两点处的磁感应强度大小相等，方向相反C．c、d两点处的磁感应强度大小相等，方向相同D．a、c两点处磁感应强度的方向不同3.关干磁感应强度B，电流强度I和电流所受磁场力F的关系，下面说法中正确的是（）A．在B为零的地方，F一定为零B．在F为零的地方，B一定为零C．F不为零时，其方向一定垂直于B也垂直于I的方向D．F不为零时，B与I的方向不一定垂直4.回旋加速器是加速带电粒子的装置,其主体部分是两个D形金属盒,两金属盒处在垂直于盒底的匀强磁场中,并分别与高频交流电源两极相连接,从而使粒子每次经过两盒间的狭缝时都得到加速,如图所示.现要增大带电粒子从回旋加速器射出时的动能,下列方法可行的是( )A.减小磁场的磁感应强度B.减小狭缝间的距离C.增大高频交流电压E ，r a cbRSD.增大金属盒的半径5.如图所示,表面粗糙的斜面固定于地面上,并处于方向垂直纸面向外､强度为B 的匀强磁场中,质量为m ､带电荷量为+Q 的小滑块从斜面顶端由静止下滑.在滑块下滑的过程中,下列判断正确的是( )A.滑块受到的摩擦力不变B.滑块到达地面时的动能与B 的大小无关C.滑块受到的洛伦兹力方向垂直斜面向下D.B 很大时,滑块可能静止于斜面上6.如图所示的电路，闭合开关S 后，a 、b 、c 三盏灯均能发光，电源电动势E 恒定且内阻r 不可忽略。

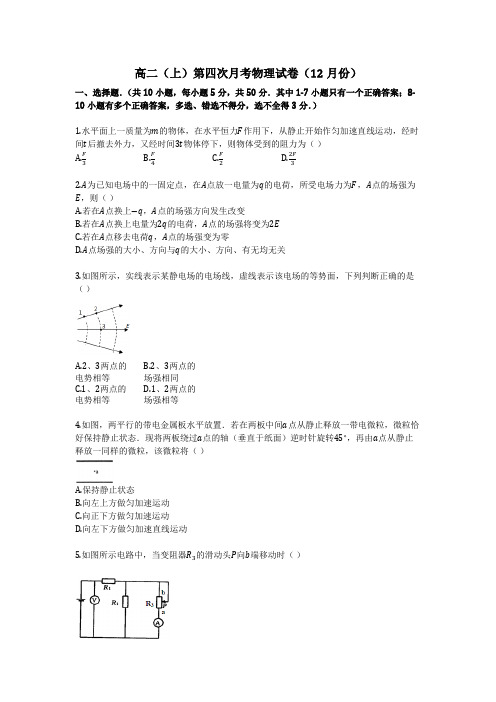

高二（上）第四次月考物理试卷（12月份）一、选择题．（共10小题，每小题5分，共50分．其中1-7小题只有一个正确答案；8-10小题有多个正确答案，多选、错选不得分，选不全得3分．）1.水平面上一质量为的物体，在水平恒力作用下，从静止开始作匀加速直线运动，经时间后撤去外力，又经时间物体停下，则物体受到的阻力为（）A. B. C. D.2.为已知电场中的一固定点，在点放一电量为的电荷，所受电场力为，点的场强为，则（）A.若在点换上，点的场强方向发生改变B.若在点换上电量为的电荷，点的场强将变为C.若在点移去电荷，点的场强变为零D.点场强的大小、方向与的大小、方向、有无均无关3.如图所示，实线表示某静电场的电场线，虚线表示该电场的等势面，下列判断正确的是（）A.、两点的电势相等B.、两点的场强相同C.、两点的电势相等D.、两点的场强相等4.如图，两平行的带电金属板水平放置．若在两板中间点从静止释放一带电微粒，微粒恰好保持静止状态．现将两板绕过点的轴（垂直于纸面）逆时针旋转，再由点从静止释放一同样的微粒，该微粒将（）A.保持静止状态B.向左上方做匀加速运动C.向正下方做匀加速运动D.向左下方做匀加速直线运动5.如图所示电路中，当变阻器的滑动头向端移动时（）A.电压表示数变大，电流表示数变小B.电压表示数变小，电流表示数变大C.电压表示数变大，电流表示数变大D.电压表示数变小，电流表示数变小6.、、、是匀强电场中的四个点，它们正好是一个矩形的四个顶点．电场线与矩形所在平面平行．已知点的电势为，点的电势为，点的电势为，如图，由此可知点的电势为（）A. B. C. D.7.一只普通白炽灯，不通电时灯丝的电阻为；正常发光时灯丝的电阻为．比较和的大小，应是（）A. B.C. D.条件不足，无法判断8.平行板电容器的两极板、接于电源两极，两极板竖直、平行正对，一带正电小球悬挂在电容器内部．闭合电键，电容器充电，悬线偏离竖直方向的夹角为，如图所示，则下列说法正确的是（）A.保持电键闭合，带正电的板向板靠近，则减小B.保持电键闭合，带正电的板向板靠近，则增大C.电键断开，带正电的板向板靠近，则增大D.电键断开，带正电的板向板靠近，则不变9.指南针是我国古代四大发明之一．关于指南针，下列说明正确的是（）A.指南针可以仅具有一个磁极B.指南针能够指向南北，说明地球具有磁场C.指南针的指向会受到附近铁块的干扰D.在指南针正上方附近沿指针方向放置一直导线，导线通电时指南针不偏转10.如图所示，光滑绝缘直角斜面固定在水平面上，并处在方向与面平行的匀强电场中，一带正电的物体在电场力的作用下从斜面的底端运动到顶端，它的动能增加，重力势能增加，则下列说法正确的是（）A.电场力所做的功等于B.物体克服重力做功等于C.合外力对物体做的功等于D.电场力所做的功等于二、实验填空题．本题共4小题，共18分11.如图所示，螺旋测微器的示数为________ ，游标卡尺的示数为________ ．12.在伏安法测电阻的实验中，待测电阻约为，电压表的内阻约为，电流表的内阻约为，测量电路中电流表的连接方式如图或图所示，计算结果由计算得出，式中与分别为电压表和电流表的读数；若将图和图中电路测得的电阻值分别记为和，则：________（填“ ”或“ ”）更接近待测电阻的真实值，且测量值________（填“大于”、“等于”或“小于”）真实值，测量值________（填“大于”、“等于”或“小于”）真实值．13.用电流表和电压表测定电池的电动势和内电阻的实验中，有两种电路可供选择，若所测干电池内阻较小，为减小内阻测量的误差，实验电路应选择图甲乙中的________图（填甲或乙）若根据某次实验记录数据画出的图象如图丙所示，下列关于这个图象的说法中正确的是________．．纵轴截距表示待测电源的电动势，即．横轴截距表示短路电流，即短．根据，计算出待测电源内阻为短．根据计算出待测电源内电阻为．14.在“研究匀变速直线运动的规律”实验中，小车拖纸带运动，打点计时器在纸带上打出一系列点，从中确定五个记数点，每相邻两个记数点间的时间间隔是，用米尺测量出的数据如图所示．则小车在点的速度________，小车运动的平均加速度________．（保留两位有效数字）三.计算题：（本题共3小题，共32分．解答应写出必要的文字说明、方程式和重要演算步骤．只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位．）15.如图所示，有一带电粒子（不计重力）紧贴板沿水平方向射入匀强电场，当偏转电压为时，带电粒子沿轨迹①从两板正中间飞出；当偏转电压为时，带电粒子沿轨迹②落到板中间．设两次射入电场的水平速度相同，试求：两次的电压之比．16.如图，一长为的金属棒用两个完全相同的弹簧水平地悬挂在匀强磁场中，磁场的磁感应强度大小为，方向垂直于纸面向里，弹簧上端固定，下端与金属棒绝缘，金属棒通过开关与一电动势为的电池相连，电路总电阻为，已知开关断开时两弹簧的伸长量均为，闭合开关，系统重新平衡后，两弹簧的伸长量与开关断开时相比均改变了，重力加速度大小取，判断开关闭合后金属棒所受安培力的方向，并求出金属棒的质量．17.如图所示，是半径为的圆弧形光滑且绝缘的轨道，位于竖直平面内，其下端与水平绝缘轨道平滑连接，整个轨道处在水平向左的匀强电场中，电场强度为，今有一质量为、带正电的小滑块，（体积很小可视为质点），从点由静止释放，滑到水平轨道上的点时速度减为零．若已知滑块与水平轨道间的动摩擦因数为，求：滑块通过点时的速度大小；滑块通过点时圆轨道点受到的压力大小：水平轨道上、两点之间的距离．答案1. 【答案】B【解析】物体先做匀加速直线运动，撤去拉力后做匀减速直线运动，应用动量定理可以求出物体受到的阻力．【解答】解：以的方向为正方向，对整个过程，由动量定理得：，解得：；故选：．2. 【答案】D【解析】根据场强的定义式，判断点的场强大小；电场强度取决于电场本身，与试探电荷无关．【解答】解：电场强度是通过比值定义法得出的，电场强度取决于电场本身，与试探电荷无关，故在点换上或或把移去，点的场强都不变，故错误，正确．故选：．3. 【答案】A【解析】根据电场线的分布特点：从正电荷或无穷远处出发到负电荷或无穷远处终止，分析该点电荷的电性；电场线越密，场强越大．顺着电场线，电势降低．利用这些知识进行判断．【解答】解：、顺着电场线，电势降低，所以点的电势高于点处的电势，与处于同一条等势线上，所以与两点的电势相等．故正确，错误；、电场线的疏密表示电场的强弱，由图可得，与比较，处的电场线密，所以处的电场强度大，、两点的场强的方向不同，、两点的场强不相同，故错误；故选：．4. 【答案】D【解析】开始时刻微粒保持静止，受重力和电场力而平衡；将两板绕过点的轴（垂直于纸面）逆时针旋转，电容器带电量不变，间距不变，正对面积也不变，故电场强度的大小不变，电场力的大小不变，方向逆时针旋转，根据平行四边形定则求解出合力的方向，确定微粒的运动即可．【解答】解：在两板中间点从静止释放一带电微粒，微粒恰好保持静止状态，微粒受重力和电场力平衡，故电场力大小，方向竖直向上；将两板绕过点的轴（垂直于纸面）逆时针旋转，电场强度大小不变，方向逆时针旋转，故电场力逆时针旋转，大小仍然为；故重力和电场力的大小均为，方向夹角为，故合力向左下方，微粒的加速度恒定，向左下方做匀加速运动；故错误，正确；故选：．5. 【答案】A【解析】电压表测量路端电压．当变阻器的滑动头向端移动时，分析变阻器接入电路的电阻如何变化，确定外电路总电阻的变化，根据欧姆定律分析总电流和路端电压的变化，判断电压表示数的变化．由欧姆定律判断并联部分电压的变化，确定通过的电流如何变化，由总电流和通过通过电流的变化分析电流表示数的变化．【解答】解：当变阻器的滑动头向端移动时，变阻器接入电路的电阻增大，并联部分的电阻增大，外电路的电阻增大，根据闭合电路的欧姆定律得知，总电流减小，路端电压增大，则电压表示数变大．并联部分的电压并，减小，其他量不变，可见，并增大，通过的电流增大，流过电流表的电流，减小，增大，减小，则电流表示数变小．所以电压表示数变大，电流表示数变小．故选6. 【答案】B【解析】在匀强电场中将某一线段等分同时就将该线段两端的电势差等分，故可将五等分，求出、的电势，连接和，则，．【解答】解：根据在匀强电场中将某一线段等分同时就将该线段两端的电势差等分将线段五等分，如图所示，则，故，故，故．．故，连接，则，故点的电势．故正确．故选．7. 【答案】B【解析】解答本题的关键是分析白炽灯发光与不发光的区别，同时注意温度升高时灯丝的电阻率增大【解答】解：灯丝的电阻率随着温度的升高而增大，白炽灯是通过发热发光的，因此发光时温度高于不发光温度，故发光时电阻大，即有，故错误，正确．故选：．8. 【答案】B,D【解析】保持电键闭合时，电容器板间电压不变，由分析板间场强的变化，判断板间场强的变化，确定的变化．电键断开，根据推论可知，板间场强不变，分析是否变化．【解答】解：、、保持电键闭合时，电容器板间电压不变，带正电的板向板靠近时，板间距离减小，由分析得知，板间场强增大，小球所受电场力增大，则增大．故错误，正确．、、电键断开，电容器的带电量不变，根据公式，、，有：，即电场强度与极板间距无关；故板间场强不变，小球所受电场力不变，则不变，故错误，正确．故选：．9. 【答案】B,C【解析】指南针又称指北针，主要组成部分是一根装在轴上的磁针，磁针在天然地磁场的作用下可以自由转动并保持在磁子午线的切线方向上，磁针的北极指向地理的北极，利用这一性能可以辨别方向．常用于航海、大地测量、旅行及军事等方面．物理上指示方向的指南针的发明由三部曲组成：司南、磁针和罗盘．他们均属于中国的发明．【解答】解：、不存在单独的磁单极子，指南针也不例外，故错误；、指南针能够指向南北，说明地球具有磁场，地磁场是南北指向的，故正确；、指南针的指向会受到附近铁块的干扰，是由于铁块被磁化后干扰了附近的地磁场，故正确；、在指南针正上方附近沿指针方向放置一直导线，电流的磁场在指南针位置是东西方向的，故导线通电时指南针偏转，故错误；故选：．10. 【答案】B,C,D【解析】功是能量转化的量度：总功是动能变化的量度；重力做功等于重力势能的减小量；电场力做功等于电势能的减小量．【解答】解：、、物体在电场力的作用下从斜面的底端运动到顶端，电场力做正功，重力做负功，支持力不做功；根据动能定理，有：电重；重力做功等于重力势能的减小量，故：重；故电；故错误，正确；、物体克服重力做的功等于重力势能的增加量，故为，故正确；、根据动能定理，合外力对物体做的功等于动能增加量，为，故正确；故选：．11. 【答案】,【解析】游标卡尺读数的方法是主尺读数加上游标读数，不需估读．螺旋测微器的读数方法是固定刻度读数加上可动刻度读数，在读可动刻度读数时需估读．【解答】解：螺旋测微器的固定刻度读数为，可动刻度读数为，所以最终螺旋测微器的示数为．游标卡尺主尺读数为，游标读数为，最终读数为．故本题答案为：，．12. 【答案】,大于,小于【解析】本题的关键是明确电流表内外接法的选择方法：当满足时，电流表应用外接法，根据串并联规律写出真实值表达式，比较可知，测量值小于真实值；当满足时，电流表应用内接法，根据串并联规律写出真实值表达式，比较可知，测量值大于真实值．【解答】解：待测电阻约为，电压表的内阻约为，电流表的内阻约为，，，，电流表应采用内接法，此时实验误差较小，测量值更接近于真实值；由图所示电路图可知，电流表采用内接法，由于电流表的分压作用，电压的测量值偏大，电阻测量值的大于真实值；由图所示电路可知，电流表采用外接法，由于电压表的分流作用，所示电流偏大，电阻测量值小于真实值；故答案为：，大于，小于．13. 【答案】甲,【解析】在本实验中由于电流表及电压表不是理想电阻，其内阻会造成误差，故根据内阻对结果的影响大小可选出理想电路；由原理可得出函数关系，由数学知识可知如何求出电动势和内电阻．【解答】解：由于乙图中电流表的内阻在测量时等效为了内电阻，又因为电源内阻接近于电流表内阻，故使误差过大，故本实验中一般选用甲图；由欧姆定律可知，，由数学知识可知图象与纵坐标的交点为电源的电动势，故电源电动势；故正确；由于图象纵坐标不是从零开始的，故图象与横坐标的交点不是短路电流；故不能由求出短电阻，故错误；故在求内阻时，应由图象的斜率求出，故正确；故选；故答案为：甲，．14. 【答案】,【解析】作匀变速直线运动的物体在某一段时间内的平均速度等于该段时间内的中间时刻的速度；作匀变速直线运动的物体在连续相等的时间内通过的位移差等于恒量即．【解答】解：根据物体在某一段时间内的平均速度等于该段时间内的中间时刻的速度有：．根据逐差法求加速度有：①②③联立①②③解得：故答案为：，．15. 【答案】两次的电压之比．【解析】带电粒子水平方向射入匀强电场中，只受电场力做类平抛运动，沿水平方向粒子做匀速直线运动，竖直方向做匀加速直线运动．带电粒子沿轨迹①运动时，水平位移等于板长，竖直位移等于板间距离的一半；带电粒子沿轨迹②运动时，水平位移等于板长的一半，竖直位移等于板间距离．根据牛顿第二定律和运动学公式，采用比例法求解．【解答】解：设板长为，板间距离为对轨迹①分析水平方向：竖直方向：又代入得到：对轨迹②分析水平方向：竖直方向：又代入得到：综上．16. 【答案】金属棒的质量为【解析】在闭合前，导体棒处于平衡状态，在闭合后，根据闭合电路的欧姆定律求的电流，根据求的安培力，由共点力平衡求的质量【解答】解：闭合开关后，电流由指向，受到的安培力向下断开时：开关闭合后受到的安培力为：回路中电流为联立解得17. 【答案】滑块通过点时的速度大小为; 滑块在点对点压力为; 水平轨道上、两点之间的距离【解析】小滑块从到的过程中，只有重力和电场力对它做功，根据动能定理求解．;应用牛顿第二定律，可求对点的压力；; 对整个过程研究，重力做正功，水平面上摩擦力做负功，电场力做负功，根据动能定理求出水平轨道上、两点之间的距离．【解答】解：小滑块从到的过程中，只有重力和电场力对它做功，设滑块通过点时的速度为，根据动能定理有：解得：; 设滑块在点对点压力为，轨道对滑块支持力为，由牛顿第三定律得，两力大小满足：②对滑块由牛顿第二定律得：③由①②③得，④; 小滑块在轨道上运动时，所受摩擦力为小滑块从经到的整个过程中，重力做正功，电场力和摩擦力做负功．设小滑块在水平轨道上运动的距离（即、两点间的距离）为，则根椐动能定理有：解得答：滑块通过点时的速度大小为滑块在点对点压力为水平轨道上、两点之间的距离。

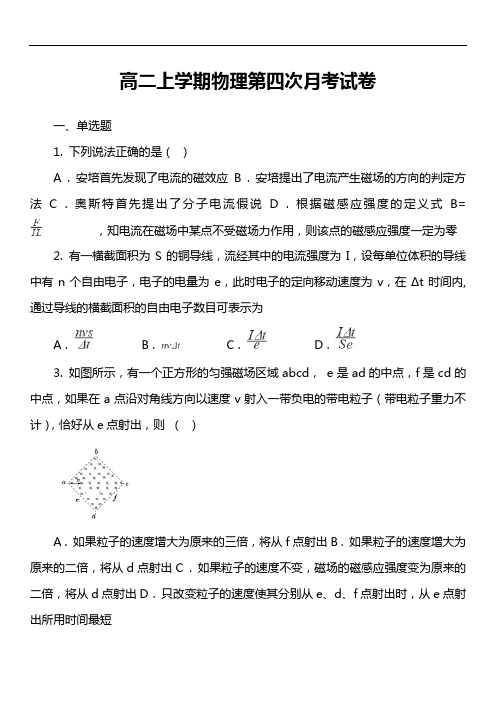

高二上学期物理第四次月考试卷一、单选题1. 下列说法正确的是（）A . 安培首先发现了电流的磁效应B . 安培提出了电流产生磁场的方向的判定方法C . 奥斯特首先提出了分子电流假说D . 根据磁感应强度的定义式B= ，知电流在磁场中某点不受磁场力作用，则该点的磁感应强度一定为零2. 有一横截面积为S的铜导线，流经其中的电流强度为I，设每单位体积的导线中有n个自由电子，电子的电量为e，此时电子的定向移动速度为v，在Δt时间内,通过导线的横截面积的自由电子数目可表示为A .B .C .D .3. 如图所示，有一个正方形的匀强磁场区域abcd，e是ad的中点，f是cd的中点，如果在a点沿对角线方向以速度v射入一带负电的带电粒子（带电粒子重力不计），恰好从e点射出，则（）A . 如果粒子的速度增大为原来的三倍，将从f点射出B . 如果粒子的速度增大为原来的二倍，将从d点射出C . 如果粒子的速度不变，磁场的磁感应强度变为原来的二倍，将从d点射出D . 只改变粒子的速度使其分别从e、d、f点射出时，从e点射出所用时间最短4. 在匀强电场和匀强磁场共存的区域内，电场的场强为E，方向竖直向下，磁场的磁感应强度为B，方向垂直于纸面向里，一质量为m的带电粒子，在场区内的竖直平面内做匀速圆周运动，则可判断该带电质点（）A . 带有电荷量为的正电荷B . 沿圆周逆时针运动C . 运动的角速度为 D . 运动的速率为5. 在电场和重力场都存在的空间中，一带电小球从A点运动到B点，电场力做了10 J的功，重力做了6 J的功，克服阻力做了7 J的功，则此过程中带电小球的（）A . 机械能增加了10 J，动能减少了7 JB . 机械能减少了7 J，动能增加了10 JC . 电势能增加了10 J，动能增加了9 JD . 电势能减少了10 J，重力势能减少了6 J6. 图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300 μA，内阻Rg＝100 Ω，调零电阻的最大值R0＝50 kΩ，电池电动势E＝1.5 V，两表笔短接调零后，用它测量电阻Rx，当电流计指针指在满刻度的时，则Rx的阻值是（）A . 1kΩB . 10 kΩC . 100 kΩD . 100 Ω7. 阻值相等的四个电阻、电容器C及电池E（内阻可忽略）连接成如图所示电路．开关S断开且电流稳定时，C所带的电荷量为Q1，闭合开关S，电流再次稳定后，C 所带的电荷量为Q2 ．Q1与Q2的比值为（）A .B .C .D .二、多选题8. 如图，三根相互平行的固定长直导线L1、L2和L3两两等距，均通有电流I，L1中电流方向与L2中的相同，与L3中的相反．下列说法正确的是（）A . L1所受磁场作用力的方向与L2、L3所在平面垂直B . L3所受磁场作用力的方向与L1、L2所在平面垂直C . L1、L2和L3单位长度所受的磁场作用力大小之比为1：1：D . L1、L2和L3单位长度所受的磁场作用力大小之比为：：19. 在纯电阻电路中，当用一个固定的电源向变化的外电阻供电时，关于电源的输出功率P随外电阻R变化的规律如图所示。

嗦夺市安培阳光实验学校度上学期高二级第一次月考物理试题说明：本试卷共4页,共110分。

一、单项选择题（每小题4分，共12小题，共48分。

每小题只有一个选项正确，要求将答案填涂在答题卡上）1．在真空中有两个点电荷，它们之间的作用力为F ，如果保持它们所带的电量不变，将它们之间的距离增大一倍，则它们之间的静电力大小变为（ ） A ．F B ．2F C ．4F D ．4F2．将电量为q 的点电荷放在电场中的A 点，它受到的电场力为F ，产生该电场的场源电荷的电量为Q ，则A 点的场强大小（ ） A ．F QB ．Q qC ．F qD ．FQ3．下列说法中正确的是（ ）A ．沿电场线方向场强逐渐减小B ．沿电场线方向移动负电荷，电场力做正功C ．沿电场线方向电势逐渐降低D ．电场强度越大的位置电势也一定越大4.下列关于电流方向的说法正确的是（ ）A ．电荷的定向移动方向即为电流方向B ．电流方向总是从电源的正极流向负极C ．电流既有大小，又有方向，是一个矢量D ．在电源外部，电流从正极流向负极5．某静电场的电场线分布如图所示，图中P 、Q 两点的场强大小分别为P E 和Q E ，电势分别为Φp 和ΦQ ，则（ ）A ．P Q E E >，φp >φQB ．P Q E E >，φp <φQC ．P Q E E <，φp >φQD ．P QE E <，φp <φQ6．甲乙两根导线，甲的电阻率是乙的4倍，乙的长度是甲的3倍，甲的横截面积是乙的2倍，则两根导线电阻之比是（ ）A ．1:3B ．2:3C ．3:2D ．6:17．如图所示的匀强电场中，1、2、3三条虚线表示三个等势面，a 、b 分别是等势面1、3上的两个点，下列说法正确的是（ ）A ．三个等势面的电势相等B ．等势面2的电势高于等势面1的电势C ．若将一正电荷由a 移到b ，电场力做正功D ．若将一正电荷由a 移到b ，电场力做负功8．如图所示，三个电阻的阻值相同，在AB 间接上电源后，通过三个电阻的电流之比是（ ）A ．4:1:1B ．1:4:4C ．2:1:1D ．1:2:29．在如图所示的静电场中，a 、b 是某一条电场线上的两个点，正检验电荷q 仅在电场力作用下从静止开始自a 运动到b 的过程中（ ）A ．q 做匀加速运动B ．q 的速度逐渐增大C ．q 的加速度逐渐增大D ．q 的电势能逐渐增大10. 如图，a 、b 、c 、d 是匀强电场中的四个点，它们正好是一个矩形的四个顶点.电场线与cd 24 V4 V矩形所在平面平行。

嗦夺市安培阳光实验学校高二物理上学期第四次月考试题（理科实验班，含解析）第I卷选择题（每题6分，共126分）1. 用于通信的无线电波能绕过建筑墙体从而保证手机能正常接收信号，而光波却不能绕过墙体实现正常照明功能，这是因为A．无线电波是横波，光波是纵波B．无线电波的波速小于光波的波速C．无线电波的振幅大于光波的振幅D．无线电波的波长大于光波的波长【答案】D考点：波的衍射【名师点睛】绕过墙体的现象是衍射现象，发生明显的衍射现象的条件是障碍物或小孔的尺寸比波长小或与波长相差不多，与波的振幅无关。

无线电波和光波都是电磁波，但无线电波的频率较低，波长较大。

2. 如图所示，理想变压器的输出端有三组次级线圈，分别接有电阻元件R、电感元件L和电容元件C。

若用I R、I L、Ic分别表示通过R、L和C的电流，则下列说法中正确的是A.若M、N接正弦式交流电，则I R≠0、I L≠0、I C=0B.若M、N接正弦式交流电，则I R≠0、I L≠0、I C≠0C.若M、N接恒定电流，则I R≠0、I L≠0、I C=0D.若M、N接恒定电流，则I R=0、I L=0、I C=0【答案】BD【解析】试题分析：若M、N接正弦式交流电，由电磁感应现象知，三组次级线圈两端均有交变的电压，R、L、C中均有电流通过，A错误、B正确。

若M、N接恒定电流，则三组次级线圈两端均不能产生感应电动势，R、L、C中均无电流通过，C 错误、D正确。

故选BD。

考点：变压器【名师点睛】变压器的工作原理是原副线圈的互感，只对交变电流才有变压作用，对直流电没有变压作用。

对于理想变压器，自身不消耗能量，输入功率等于输出功率。

正弦式交变电流经过变压器后还是交变电流。

可以通过电容器。

3. 分子动理论较好地解释了物质的宏观热力学性质。

据此可判断下列说法中错误的是A．显微镜下观察到墨水中的小炭粒在不停地做无规则运动，这反映了液体分子运动的无规则性B．在等温条件下压缩一定质量的气体，该气体的压强增大，这反映了气体分子间的斥力增大C．分子势能随着分子间距离的增大，可能先减小后增大D．在真空、高温条件下，可以利用分子扩散向半导体材料掺入其他元素【答案】B考点：分子动理论【名师点睛】布朗运动是固体颗粒的无规则运动，但它反映了液体分子运动的无规则性。

选择题质点做简谐运动，其x—t关系如图，以x轴正向为速度v的正方向，该质点的v—t关系是【答案】B【解析】试题根据间歇振动的位移时间关系图像，切线斜率即，所以前半个周期，斜率都是负值代表速度为负方向，最高点和最低点速度斜率都等于0即速度等于0，对照选项A、C错。

后半个周期，斜率为正值代表速度为正方向，选项D错。

对照答案选项B对。

选择题如图所示,面积均为S的单匝线圈绕其对称轴或中心轴在磁感应强度为B的匀强磁场中以角速度ω匀速转动,能产生正弦式交变电动势e=BSωsinωt的是()A.B.C.D.【答案】A【解析】线圈在匀强磁场中绕垂直于磁场方向的轴(轴在线圈所在平面内)从中性面开始匀速转动时,产生的正弦式交变电动势为e=BSωsinωt,由这一原理可判断,A．A图中感应电动势为e=BSωsinωt,故A正确；BCD．B图中的转动轴不在线圈所在平面内,C、D图中的转动轴与磁场方向平行,而不是垂直,线圈转动过程中穿过线圈的磁通量均为零且保持不变,不能产生感应电动势，故BCD错误。

选择题如图所示，一圆形金属环与两固定的平行长直导线在同一竖直平面内，环的圆心与两导线距离相等，环的直径小于两导线间距。

两导线中通有大小相等、方向均向下的恒定电流。

则A. 金属环向上运动，则环上的感应电流方向为顺时针B. 金属环向下运动，则环上的感应电流方向为顺时针C. 金属环向左侧直导线靠近，则环上的感应电流方向为逆时针D. 金属环向右侧直导线靠近，则环上的感应电流方向为逆时针【答案】D【解析】当金属环上下移动时，穿过环的磁通量不发生变化，根据楞次定律，没有感应电流产生，选项AB错误；当金属环向左移动时，穿过环的磁通量垂直纸面向外且增强，根据楞次定律可知，产生顺时针方向的感应电流，故选项C错误；当金属环向右移动时，穿过环的磁通量垂直纸面向里且增强，根据楞次定律可知，产生逆时针方向的感应电流，故选项D正确。

选择题在半径为r、电阻为R的圆形导线框内,以直径为界,左、右两侧分别存在着方向如图甲所示的匀强磁场,以垂直于纸面向外为磁场的正方向,两部分磁场的磁感应强度B随时间t的变化规律分别如图乙所示,则0-t0时间内,导线框中()A.感应电流方向为顺时针B.感应电流方向为逆时针C.感应电流大小为D.感应电流大小为【答案】A【解析】AB．根据楞次定律可知,左边的导线框中感应电流方向为顺时针,而右边的导线框中感应电流方向也为顺时针,则整个导线框中感应电流方向为顺时针,故A正确,B错误;CD．由法拉第电磁感应定律,因磁场的变化,导致导线框内产生感应电动势,结合题意可知,整个导线框产生的感应电动势正好是左右两部分产生的感应电动势之和,即为E=2×再由闭合电路欧姆定律,可得感应电流大小为：＝故C、D错误选择题如图所示,三个灯泡L1、L2、L3的阻值关系为R1A.L1逐渐变暗,L2、L3均先变亮,然后逐渐变暗B.L1逐渐变暗,L2立即熄灭,L3先变亮,然后逐渐变暗C.L1立即熄灭,L2、L3均逐渐变暗D.L1、L2、L3均先变亮,然后逐渐变暗【答案】B【解析】开关S处于闭合状态时,由于R1I2>I3,开关S从闭合状态突然断开时,电感线圈产生自感电动势,阻碍通过它的电流的减小,由于二极管的反向截止作用,L2立即熄灭,电感线圈、L1、L3组成闭合回路,L1逐渐变暗,通过L3的电流由I3变为I1,再逐渐减小,故L3先变亮,然后逐渐变暗,故B正确.选择题将一均匀导线围成一圆心角为90°的扇形导线框OMN，其中OM＝ON ＝R，圆弧MN的圆心为O点，将导线框的O点置于如图所示的直角坐标系的原点，其中第二和第四象限存在垂直于纸面向里的匀强磁场，其磁感应强度大小为B，第三象限存在垂直于纸面向外的匀强磁场，磁感应强度大小为2B.从t＝0时刻开始让导线框以O点为圆心，以恒定的角速度ω沿逆时针方向做匀速圆周运动，假定沿ONM方向的电流为正，则线框中的电流i随时间t的变化规律描绘正确的是A. B. C. D.【答案】B【解析】在0～t0时间内，线框从图示位置开始（t=0）转过90°的过程中，产生的感应电动势为E1=Bω•R2，由闭合电路欧姆定律得，回路中的电流为，根据楞次定律判断可知，线框中感应电流方向为逆时针方向（沿ONM方向）．在t0～2t0时间内，线框进入第三象限的过程中，回路中的电流方向为顺时针方向（沿OMN方向）．回路中产生的感应电动势为E2=Bω•R2+•2Bω•R2=BωR2=3E1；感应电流为I2=3I1．在2t0～3t0时间内，线框进入第四象限的过程中，回路中的电流方向为逆时针方向（沿ONM方向），回路中产生的感应电动势为E3=Bω•R2+•2Bω•R2=Bω•R2=3E1；感应电流为I3=3I1．在3t0～4t0时间内，线框出第四象限的过程中，回路中的电流方向为顺时针方向（沿OMN方向），回路中产生的感应电动势为E4=Bω•R2，回路电流为I4=I1，故B正确，ACD错误．故选B．选择题如图所示，矩形线圈abcd固定于方向相反的两个磁场中，两磁场的分界线OO′恰好把线圈分成对称的左右两部分，两磁场的磁感应强度随时间的变化规律如图乙所示，规定磁场垂直纸面向内为正，线圈中感应电流逆时针方向为正．则线圈感应电流随时间的变化图象为()A. AB. BC. CD. D【答案】A【解析】在开始阶段OO′左侧磁场增强，OO′右侧磁场减弱，由楞次定律可知线圈中有逆时针方向的感应电流，故A正确，B错误．因磁场是均匀变化的，由法拉第电磁感应定律和欧姆定律知，感应电流的大小不变，故CD项错误；故选A．选择题由粗细相同、同种材料制成的A、B两线圈分别按图甲、乙两种方式放入匀强磁场中,甲、乙两图中的磁场方向均垂直于线圈平面,A、B线圈的匝数之比为2∶1,半径之比为2∶3,当两图中的磁场都随时间均匀变化时()A.甲图中,A、B两线圈中电动势之比为2∶3B.甲图中,A、B两线圈中电流之比为3∶2C.乙图中,A、B两线圈中电动势之比为8∶9D.乙图中,A、B两线圈中电流之比为2∶3【答案】BCD【解析】AB．甲图中磁通量的变化率一样，由公式可知，则感应电动势与匝数成正比为2：1，由公式可知，电阻之比为4：3，则电流之比为3：2，故A错误，B正确；CD．乙图中磁场变化率一样，由公式可得，电动势之比为8：9，电阻之比为4：3，则电流之比为2：3，故CD正确。

2021-2022年高二上学期第四次月考物理试题含答案一、选择题（本题共14小题，每小题给出的四个选项中，1-10是单选题、每题4分；11-14是多选题、每题5分、全部选对的得5分，选对但不全的得3分，有选错的得0分，共60分.）1. 如图所示，用两根相同的细绳水平悬挂一段均匀载流直导线MN，电流I方向从M到N，绳子的拉力均为F．为使F=0，可能达到要求的方法是（）A.加水平向右的磁场B.加水平向左的磁场C.加垂直纸面向里的磁场D.加垂直纸面向外的磁场2. 要使b线圈中产生图示I方向的电流，可采用的办法有（）A.断开的K瞬间B.K闭合后把R的滑动片向右移C.闭合K后把b向a靠近D.闭合K后把a中铁芯从左边抽出3. 如图所示，通电螺线管置于水平放置的两根光滑平行金属导轨MN和PQ之间，ab和cd是放在导轨上的两根金属棒，它们分别放在螺线管的左右两侧．保持开关闭合，最初两金属棒处于静止状态，当滑动变阻器的滑动触头向左滑动时，ab 和cd棒的运动情况是（）A.ab向左，cd向右B.ab向右，cd向左C.ab、cd都向右运动D.ab、cd都不动4. 如图所示，竖直放置的两根平行金属导轨之间有定值电阻R，质量不能忽略的金属棒与两导轨始终保持垂直并良好接触且无摩擦，棒与导轨的电阻均不计，整个装置放在匀强磁场中，磁场方向与导轨平面垂直，棒在竖直向上的恒力F作用下加速上升的一段时间内，力F做的功等于（）A.棒的机械能增加量B.棒的动能增加量和电阻R上放出的热量之和C.棒的动能增加量和克服重力做功之和D.电阻R上放出的热量和棒的机械能增加量之和5. 闭合电路的一部分导线ab处于匀强磁场中，下图中各情况下导线都在纸面内运动，那么下列判断中正确的是（）A.都会产生感应电流B.都不会产生感应电流C.甲、乙不会产生感应电流，丙、丁会产生感应电流D.甲、丙会产生感应电流，乙、丁不会产生感应电流6. 一带电粒子沿垂直于磁场的方向射入一匀强磁场．粒子的一段径迹如图．径迹上的每一小段都可近似看成圆弧．由于带电粒子使沿途的空气电离，粒子的能量逐渐减小（带电量不变）．从图可以确定（）A.粒子带正电，从a运动到bB.粒子带正电，从b运动到aC.粒子带负电，从a运动到bD.粒子带负电，从b到运动a7. 在方向如图所示的匀强电场（场强为E）和匀强磁场（磁感应强度为B）共存的场区，一电子沿垂直电场线和磁感线方向以速度v射入场区，则（）A.若v0＞E/B，电子沿轨迹Ⅰ运动，射出场区时，速度v＞vB.若v0＞E/B，电子沿轨迹Ⅱ运动，射出场区时，速度v＜vC.若v0＜E/B，电子沿轨迹Ⅰ运动，射出场区时，速度v＜vD.若v0＜E/B，电子沿轨迹Ⅱ运动，射出场区时，速度v＜v8. 有一个电子射线管（阴极射线管），放在一通电直导线的上方，发现射线的径迹如图所示，则此导线该如何放置，且电流的流向如何（）A.直导线如图所示位置放置，电流从A流向BB.直导线如图所示位置放置，电流从B流向AC.直导线垂直于纸面放置，电流流向纸内D.直导线垂直于纸面放置，电流流向纸外9. 如图所示，在荧屏MN上方分布了水平方向的匀强磁场，磁感应强度的大小B=0.1T，方向与纸面垂直．距离荧屏h=16cm处有一粒子源S，以速度v=1×106m/s不断地在纸面内向各个方向发射比荷q/m=1×108C/kg的带正电粒子，不计粒子的重力，则粒子打在荧屏范围的长度为（）A.12cmB.16cmC.20cmD.24cm从一光滑平行金属10. 一质量为m、电阻为r的金属杆ab，以一定的初速度v导轨底端向上滑行，导轨平面与水平面成30°角，两导轨上端用一电阻R相连，如图所示，磁场垂直斜面向上，导轨的电阻不计，金属杆向上滑行到某一高度之后又返回到底端时的速度大小为v，下列说法错误的是（）A.向上滑行的时间小于向下滑行的时间B.在向上滑行时电阻R上产生的热量大于向下滑行时电阻R上产生的热量C.向上滑行时与向下滑行时通过电阻R的电量相等D.金属杆从开始上滑至返回出发点，电阻R上产生的热量为11. 一个所受重力可以忽略的带电粒子在磁感应强度为B的匀强磁场中做匀速圆周运动，如果它又垂直进入另一相邻的磁感应强度为2B的匀强磁场，则（）A.粒子的速率加倍，周期减半B.粒子的速率不变，轨道半径减小C.粒子的速率减半，轨道半径减为原来的D.粒子的速率不变，周期减半12. 下列图中线圈中不能产生感应电流的是（）A. B. C.D.13.有一种高速磁悬浮列车的设计方案是:在每节车厢底部安装强磁铁(磁场方向向下),并且在沿途两条铁轨之间平放一系列线圈.下列说法中不正确的是（）A.线圈中的感应电动势的大小与列车速度无关B.列车运动时,线圈中会产生感应电动势C.列车速度越快,通过线圈的磁通量变化越慢D.列车运动时,通过线圈的磁通量会发生变化14. 霍尔式位移传感器的测量原理如图所示，有一个沿z轴方向均匀变化的匀强磁场，磁感应强度B=B0+kz(B、k均为常数)。

嘴哆市安排阳光实验学校高二物理上学期四次月考试题一、选择题（本题共12小题，每题4分，共48分，1-9题单选，10-12题多选，全选对得4分，选不全得2分）1.极光是由来自宇宙空间的高能带电粒子流进入地极附近的大气层后，由于地磁场的作用而产生的．如图所示，科学家发现并证实，这些高能带电粒子流向两极做螺旋运动，旋转半径不断减小．此运动形成的原因是（）A.洛伦兹力对粒子做负功，使其动能减小B.空气阻力对粒子做负功，使其动能减小C.与空气分子碰撞过程中粒子的带电量减少D.越接近两极，地磁场的磁感应强度越小2．如图所示，两根平行放置、长度均为L的直导线a和b，放置在与导线所在平面垂直的匀强磁场中，当a导线通有电流强度为I，b导线通有电流强度为2I，且电流方向相反时，a导线受到磁场力大小为F1，b导线受到的磁场力大小为F2，则a通电导线的电流在b导线处产生的磁感应强度大小为（）A.B.C. D.3．分别置于a、b两处的长直导线垂直纸面放置，通有大小相等的恒定电流，方向如图所示，a、b、c、d在一条直线上，且ac=cb=bd．已知c点的磁感应强度大小为B1，d点的磁感应强度大小为B2．若将b处导线的电流切断，则（）A.c 点的磁感应强度大小变为B1，d 点的磁感应强度大小变为B1﹣B2B.c 点的磁感应强度大小变为B1，d 点的磁感应强度大小变为B2﹣B1C.c点的磁感应强度大小变为B1﹣B2，d 点的磁感应强度大小变为B1﹣B2D.c点的磁感应强度大小变为B1﹣B2，d 点的磁感应强度大小变为B2﹣B14.如图所示，无限长导线，均通以恒定电流I．直线部分和坐标轴接近重合，弯曲部分是以坐标原点O为圆心的相同半径的一段圆弧，已知直线部分在原点O处不形成磁场，则图乙中O处磁感应强度和图甲中O处磁感应强度相同的是（）A B C D5．如图所示，真空中存在一个水平向左的匀强电场，场强大小为E，一根不可伸长的绝缘细线长度为l，细线一端拴一个质量为m、电荷量为q的带负电小球，另一端固定在O点．把小球拉到使细线水平的位置A处，由静止释放，小球沿弧线运动到细线与水平方向成θ=60°角的位置B时速度为零．以下说法中正确的是（）A.小球在B位置处于平衡状态B.小球受到的重力与电场力的关系是Eq=mgC.小球将在AB之间往复运动，且幅度将逐渐减小D.小球从A运动到B 的过程中，电场力对其做的功为6．如图所示，从倾角为θ的斜面上某点先后将同一小球以不同的初速度水平抛出，小球均落在斜面上，当抛出的速度为v1时，小球到达斜面时速度方向与斜面的夹角为α1；当抛出速度为v2时，小球到达斜面时速度方向与斜面的夹角为α2，则（）A．当v1>v2时，α1>α2B．当v1>v2时，α1<α2C．无论v1、v2关系如何，均有α1＝α2D．α1、α2的关系与斜面倾角θ有关7．如图所示，绝缘弹簧的下端固定在光滑斜面底端，弹簧与斜面平行，带电小球Q（可视为质点）固定在绝缘斜面上的M点，且在通过弹簧中心的直线ab上．现将与Q大小相同、带电也相同的小球P，从直线ab 上的N点由静止释放，若两小球可视为点电荷，在小球P与弹簧接触到速度变为零的过程中，下列说法中正确的是（）A．小球P的速度一定增大B．小球P的机械能一定在减少C．小球P 速度最大时所受弹簧弹力和库仑力的合力为零D．小球P与弹簧系统的机械能一定增加8．北斗导航系统又被称为“双星定位系统”，具有导航、定位等功能，在寻找马航MH370失联客机中起了很大的作用．“北斗”系统中两颗工作卫星均绕地心O做匀速圆周运动，轨道半径均为r，某时刻两颗工作卫星分别位于轨道上的A、B两位置（如图）．若卫星均顺时针运行，地球表面处的重力加速度为g，地球半径为R，不计卫星间的相互作用力．则（）A.这两颗卫星的重力加速度大小相等，均为B.卫星l由位置A运动至位置B 所需的时间为C.卫星l 向后喷气就一定能追上卫星2D.卫星1由位置A 运动到位置B 的过程中万有引力做正功9．如图所示，在等量正电荷形成的电场中，画一正方形ABCD ，对角线AC 与两点电荷连线重合，两对角线交点O 恰为电荷连线的中点．下列说法中正确的是（ ）A ．A ，C 两点的电场强度及电势均相同B ．B ，D 两点的电场强度及电势均相同C ．一电子由B 点沿B→C→D 路径移至D 点，电势能先减小后增大 D ．一质子由C 点沿C→O→A 路径移至A 点，静电力对其先做负功后做正功10.如图甲所示，有一绝缘的竖直圆环，圆环上分布着正电荷．一光滑细杆沿垂直圆环平面的轴线穿过圆环，细杆上套有一质量为m=10g 的带正电的小球，小球所带电荷量C q 4100.5-⨯=,让小球从C 点由静止释放．其沿细杆由C 经B 向A 运动的t v -图像如图乙所示．且已知小球运动到B 点时，速度图像的切线斜率最大（图中标出了该切线）下列说法正确的是（ ）A ．由C 到A 的过程中，小球的电势能先减小后增大B ．在O 点右侧杆上，B 点场强最大，场强大小为m V E /2.1=C ．C 、B 两点间的电势差VU CB 9.0=D ．沿着C 到A 的方向，电势先降低后升高11．如图所示，两平行导轨ab 、cd 竖直放置在的匀强磁场中，匀强磁场方向竖直向上，将一根金属棒PQ 放在导轨上使其水平且始终与导轨保持良好接触．现在金属棒PQ 中通以变化的电流I ，同时释放金属棒PQ 使其运动．已知电流I 随时间的关系为I=kt （k 为常数，k ＞0），金属棒与导轨间存在摩擦．则下面关于棒的速度v 、加速度a 随时间变化的关系图象中，可能正确的有（ ）A BC D12．如图所示，一个绝缘且内壁光滑的环形细圆管，固定于竖直平面内，环的半径为R （比细管的内径大得多），在圆管的最低点有一个直径略小于细管内径的带正电小球处于静止状态，小球的质量为m ，带电荷量为q ，重力加速度为g ．空间存在一磁感应强度大小未知（不为零），方向垂直于环形细圆管所在平面且向里的匀强磁场．某时刻，给小球一方向水平向右，大小为v 0=的初速度，则以下判断正确的是（ ）A.无论磁感应强度大小如何，获得初速度后的瞬间，小球在最低点一定受到管壁的弹力作用B.无论磁感应强度大小如何，小球一定能到达环形细管的最高点，且小球在最高点一定受到管壁的弹力作用C.无论磁感应强度大小如何，小球一定能到达环形细管的最高点，且小球到达最高点时的速度大小都相同D.小球在从环形细圆管的最低点运动到所能到达的最高点的过程中，水平方向分速度的大小一直减小 二、实验题（共16分）13．（1）（共2分）用伏安法测电池电动势和内阻的实验中，由于电流表和电压表内阻的影响，以下说法正确的是 （ ）A ．用图3所示电路时，εε<测真B ．用图3所示电路时，r r <测真C ．用图4所示电路时，εε<测真D ．用图4所示电路时，r r <测真(2)（6分）图示为简单欧姆表原理示意图，其中电流表的满偏电流200R I μ=A ，内阻100g R =Ω，可变电阻R 的最大阻值为10 k Ω，电池的电动势E=1.5 V 内阻r=0.5Ω，图中与接线柱A 相连的表笔颜色应是 色，按正确使用方法测量电阻R X 的阻值时，指针指在刻度盘的正，则R x = k Ω．若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，按正确使用方法再测同一个电阻其测量结果与原结果相比较 （填“变大”、“变小”或“不变”）。
