stm8l 定时器
- 格式:doc
- 大小:50.50 KB
- 文档页数:2
主题:STM8L——引领8位MCU产品向超低功耗扩展---精彩问答[1问:]STM8L总线数据传输速度可达多高?[答:]CPU的时钟频率为16MHz[1900-1-1][2问]如何实现ARM内核的低功耗设计[答:]STM8L不是ARM内核的[2009-11-1810:14:01][3问:]STM8L的产品的工作主频能有多大?可以在待机时改变频率以节省电能吗? [答:]最高16MHz,16MIPS,待机前可以降频[2009-11-1810:14:57][4问:]STM8加密除了在下载的时候禁止读写以外,还有什么好办法呢?[答:]每个芯片有唯一的ID,可以在程序中做加密处理[2009-11-1810:15:34][5问:]STM8很多寄存器需要在某种状态下才允许修改的,能否详细说明一下?[答:]这个问题能够提的具体一点吗?[2009-11-1810:15:35][6问:]8位微控制器STM8L的外设接口是怎样设置的?[答:]你指什么外设?[2009-11-1810:20:30][7问:]STM8L单片机和TI的msp430系列MCU有什么不同,与TI的功耗比相比有什么优势?谢谢[答:]STM8L是8位机,因此比16位机便宜。
STM8L可达16MIPS,与MSP430速度相当。
STM8L的许多工作模式,功耗比TI还低[2009-11-1810:22:51][8问:]STM8L是几级流水的?工作频率是多少?指令周期是多少?有多少单指令周期指令和双指令周期的指令?[答:]3级16MHz Max指令集与STM8S相同STM8L的内核是CISC内核,指令周期从一个周期至最长10几个周期(除法指令)都有。
[2009-11-1810:24:03][9问:]调试方式有几种?FLASH和RAM?可以选择吗?[答:]可以选择Flash或RAM运行程序。
[2009-11-1810:24:05][10问:]支持几种IDE?请简单介绍,谢谢[答:]ST推荐STVD还有Raisonance的IDE也可以。
本参考手册的目标应用程序开发人员。
它提供了完整的信息如何使用stm8l05xx,stm8l15xx 和stm8l16xx微控制器的存储器和外围设备。
该stm8l05xx / stm8l15xx / stm8l16xx是一个家庭的不同存储密度的微控制器和外围设备。
这些产品是专为超低功耗应用。
可用的外设的完整列表,请参阅产品数据表。
订购信息,引脚说明,机械和电气设备的特点,请参阅产品数据表。
关于STM8 SWIM通信协议信息和调试模块,请参阅用户手册(um0470)。
在STM8的核心信息,请参阅STM8的CPU编程手册(pm0044)。
关于编程,擦除和保护的内部快闪记忆体,请参阅STM8L闪存编程手册(pm0054)。
1 中央处理单元(CPU)。
30。
1.1 引言301.2 CPU的寄存器。
30。
1.2.1 描述CPU寄存器。
..。
301.2.2 STM8 CPU寄存器图。
..。
341.3 全球配置寄存器(cfg_gcr)。
34。
1.3.1 激活水平。
..。
341.3.2 游泳禁用。
..。
351.3.3 描述全局配置寄存器(cfg_gcr)。
..。
35 1.3.4 全局配置寄存器图及复位值。
..。
352 启动ROM . . . 363程序存储器和数据存储器。
37。
3.1引言373.2术语。
37。
3.3个主要的快闪存储器的特点。
38。
3.4记忆的组织。
39。
3.4.1低密度设备的存储器组织。
393.4.2介质密度的装置记忆的组织。
..。
403.4.3介质+密度装置记忆的组织。
..。
413.4.4高密度存储器组织。
..。
423.4.5专有代码区(译)。
433.4.6用户区(UBC)。
433.4.7数据的EEPROM(数据)。
..。
463.4.8主程序区。
463.4.9选项字节。
..。
463.5内存保护。
47。
3.5.1读出保护。
473.5.2内存访问安全系统(质量)。
473.5.3使写访问选项字节。
493.6内存编程493.6.1同时读写(读写网)。

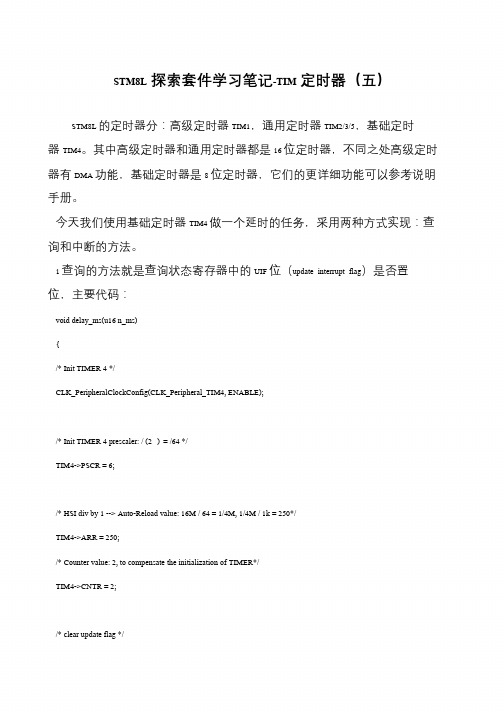

STM8L探索套件学习笔记-TIM定时器(五)
STM8L 的定时器分:高级定时器TIM1,通用定时器TIM2/3/5,基础定时器TIM4。
其中高级定时器和通用定时器都是16 位定时器,不同之处高级定时器有DMA 功能,基础定时器是8 位定时器,它们的更详细功能可以参考说明
手册。
今天我们使用基础定时器TIM4 做一个延时的任务,采用两种方式实现:查
询和中断的方法。
1 查询的方法就是查询状态寄存器中的UIF 位(update interrupt flag)是否置位,主要代码:
void delay_ms(u16 n_ms)
{
/* Init TIMER 4 */
CLK_PeripheralClockConfig(CLK_Peripheral_TIM4, ENABLE);
/* Init TIMER 4 prescaler: / (2)= /64 */
TIM4->PSCR = 6;
/* HSI div by 1 --> Auto-Reload value: 16M / 64 = 1/4M, 1/4M / 1k = 250*/ TIM4->ARR = 250;
/* Counter value: 2, to compensate the initialization of TIMER*/
TIM4->CNTR = 2;
/* clear update flag */。
[1问:] STM8L总线数据传输速度可达多高?[答:] CPU的时钟频率为16MHz[2问] 如何实现ARM内核的低功耗设计[答:] STM8L不是ARM内核的[3问:] STM8L的产品的工作主频能有多大?可以在待机时改变频率以节省电能吗? [答:] 最高16MHz,16MIPS,待机前可以降频[4问:] STM8加密除了在下载的时候禁止读写以外,还有什么好办法呢?[答:] 每个芯片有唯一的ID,可以在程序中做加密处理[5问:] STM8很多寄存器需要在某种状态下才允许修改的,能否详细说明一下?[答:] 这个问题能够提的具体一点吗?[6问:] 8位微控制器STM8L的外设接口是怎样设置的?[答:] 你指什么外设?[7问:] STM8L单片机和TI的msp430系列MCU有什么不同,与TI的功耗比相比有什么优势?谢谢[答:] STM8L是8位机,因此比16位机便宜。
STM8L可达16MIPS,与MSP430速度相当。
STM8L的许多工作模式,功耗比TI还低[8问:] STM8L是几级流水的?工作频率是多少?指令周期是多少?有多少单指令周期指令和双指令周期的指令?[答:] 3级16MHz Max指令集与STM8S相同STM8L的内核是CISC内核,指令周期从一个周期至最长10几个周期(除法指令)都有。
[9问:] 调试方式有几种?FLASH和RAM?可以选择吗?[答:] 可以选择Flash或RAM运行程序。
[10问:] 支持几种IDE?请简单介绍,谢谢[答:] ST推荐STVD还有Raisonance的IDE也可以。
[11问:] 目前stm8的编译器不是很好用,我想问一下是否有让iar支持stm8的计划啊?我想要是有的话,stm8的推广会更顺利一些……[答:] 再耐心等待吧,计划中的[12问:] 宣传资料上看到有关于stm芯片片内都有唯一的ID号,而且在加密时可以派上用场!请教这序列号在什么地方?我应该怎么读取?有相关例程么?[答:] 请下载最新版本的参考手册和数据手册,上面有说明[13问:] 如何设置代码在flash运行还是在sram中运行?[答:] 默认在Flash运行,但也可以选择在RAM运行。
STM8教程实验8-定时器TIM1例程⼋ TIM1这⼀节,我们将向⼤家介绍如何使⽤STM8的定时器中的基本定时功能,STM8的定时器功能⼗分强⼤,有TIM1⾼级定时器,也有TIM2、TIM3等通⽤定时器,还有TIM4基本定时器。
在STM8S参考⼿册⾥⾯,定时器的介绍占了1/3的篇幅,⾜见其重要性。
这⼀节,我们分别介绍TIM1的基本定时功能16位⾼级控制定时器(TIM1)简介:TIM1由⼀个16位的⾃动装载计数器组成,它由⼀个可编程的预分频器驱动。
TIM1有4个通道,分别是1到4。
分别对应于四个不同的捕获/⽐较通道。
⾼级控制定时器适⽤于许多不同的⽤途:基本的定时测量输⼊信号的脉冲宽度(输⼊捕获)产⽣输出波形(输出⽐较,PWM和单脉冲模式)对应与不同事件(捕获,⽐较,溢出,刹车,触发)的中断与TIM5/TIM6或者外部信号(外部时钟,复位信号,触发和使能信号)同步⾼级控制定时器⼴泛的适⽤于各种控制应⽤中,包括那些需要中间对齐模式PWM的应⽤,该模式⽀持互补输出和死区时间控制。
⾼级控制定时器的时钟源可以是内部时钟,也可以是外部的信号,可以通过配置寄存器来进⾏选择。
TIM1的时基单元包括,如下图所⽰:● 16位向上/向下计数器● 16位⾃动重载寄存器●重复计数器●预分频器16位计数器,预分频器,⾃动重载寄存器和重复计数器寄存器都可以通过软件进⾏读写操作。
⾃动重载寄存器由预装载寄存器和影⼦寄存器组成。
可在在两种模式下写⾃动重载寄存器:●⾃动预装载已使能(TIM1_CR1寄存器的ARPE位置位)。
在此模式下,写⼊⾃动重载寄存器的数据将被保存在预装载寄存器中,并在下⼀个更新事件(UEV)时传送到影⼦寄存器。
●⾃动预装载已禁⽌(TIM1_CR1寄存器的ARPE位清除)。
在此模式下,写⼊⾃动重载寄存器的数据将⽴即写⼊影⼦寄存器。
更新事件的产⽣条件:●计数器向上或向下溢出。
●软件置位了TIM1_EGR寄存器的UG位。
例程八 TIM1这一节,我们将向大家介绍如何使用STM8的定时器中的基本定时功能,STM8的定时器功能十分强大,有TIM1高级定时器,也有TIM2、TIM3等通用定时器,还有TIM4基本定时器。
在STM8S参考手册里面,定时器的介绍占了1/3的篇幅,足见其重要性。
这一节,我们分别介绍TIM1的基本定时功能16位高级控制定时器(TIM1)简介:TIM1由一个16位的自动装载计数器组成,它由一个可编程的预分频器驱动。
TIM1有4个通道,分别是1到4。
分别对应于四个不同的捕获/比较通道。
高级控制定时器适用于许多不同的用途:基本的定时测量输入信号的脉冲宽度(输入捕获)产生输出波形(输出比较,PWM和单脉冲模式)对应与不同事件(捕获,比较,溢出,刹车,触发)的中断与TIM5/TIM6或者外部信号(外部时钟,复位信号,触发和使能信号)同步 高级控制定时器广泛的适用于各种控制应用中,包括那些需要中间对齐模式PWM的应用,该模式支持互补输出和死区时间控制。
高级控制定时器的时钟源可以是内部时钟,也可以是外部的信号,可以通过配置寄存器来进行选择。
TIM1的时基单元包括,如下图所示:● 16位向上/向下计数器● 16位自动重载寄存器● 重复计数器● 预分频器16位计数器,预分频器,自动重载寄存器和重复计数器寄存器都可以通过软件进行读写操作。
自动重载寄存器由预装载寄存器和影子寄存器组成。
可在在两种模式下写自动重载寄存器:● 自动预装载已使能(TIM1_CR1寄存器的ARPE位置位)。
在此模式下,写入自动重载寄存器的数据将被保存在预装载寄存器中,并在下一个更新事件(UEV)时传送到影子寄存器。
● 自动预装载已禁止(TIM1_CR1寄存器的ARPE位清除)。
在此模式下,写入自动重载寄存器的数据将立即写入影子寄存器。
更新事件的产生条件:●计数器向上或向下溢出。
●软件置位了TIM1_EGR寄存器的UG位。
●时钟/触发控制器产生了触发事件。
STM8L中文参考手册(4)-20 16位通用定时器(TIM2、TIM3、tim5)20.1简介本章介绍TIM2、TIM3和tim5是相同的定时器每个定时器包括一个由可编程分频器驱动的16位上下自动重载计数器它可以用于多种目的,包括:●定时产生●测量输入信号的脉冲长度(输入捕获)●产生输出波形(输出比较、脉宽调制和脉冲模式)●各种中断能力事件(捕获、比较、溢出)●与其他定时器或外部信号(外部时钟、复位、触发使能)同步定时器时钟可以来自内部时钟,也可以来自配置寄存器或外部源本章仅介绍通用定时器的主要特性。
它参考了与19:16高级控制定时器(TIM1)相对应的部分中的每个功能的更详细的信息页28320.2 TIMx 主要功能通用TIMx TIM2/TIM3功能包括:●16位向上、向下、向上/向下自动刷新计数器●3位可编程分频器允许将计数器的时钟频率分成1至128的任意2次方两个独立的低电平通道:输入捕获输出比较脉冲宽度调制产生(边沿对齐)-一个脉冲输出模式低电平中断输入,用于复位定时器输出信号,或处于已知状态●输入捕捉2可通过来自comp2比较器:更新的中断和DMA请求产生以下事件:当计数器溢出时,计数器初始化(软件)输入捕捉输出比较中断输入触发事件(开始、停止、内部/外部触发初始化或计数)20.3.1时间单元定时器时基单元包括:●16位可逆计数器时钟源是内部时钟(fsysclk)它由预分频器计数器的时钟ck_cnt驱动,预分频器计数器直接连接到ck_psc时钟馈送分频器分频器的实现如下:7位计数器(在timx_pscr寄存器中)由基于低预分频器的3位寄存器控制它可以控制飞行中寄存器缓冲区的变化。
它可以将计数器的时钟频率转换为1、2、4、8、16、32、64或128计数器的时钟频率计算如下:fCk _ CNT = fck _ PSC/2(PSCR[2:0)计数器操作请参考第19.3.4页:上部288,模式部分19.3.5:在第290页向下计数,模式19.3.6:中心对齐(向上/向下计数)29220.3.2时钟/触发控制器参见第296页第19.4节:TIM1时钟/触发控制器20.3.3采集/比较通道输入级参见第310页第19.5节:TIM1采集/比较通道有两个输入通道,如图122:输入级框图通道2内部连接到比较器输出级参见第19.5.4页:315,输出级19.5.5:强制输出模式在第316页,第19.5.7页:脉宽调制模式在第318页如图124所示。
手动开关手动开关没有自动切换为直接的但它提供给用户的切换事件时间的精确控制。
参照图20中的流程图。
1。
写使用系统时钟开关选择目标时钟源的8位值寄存器(clk_swr)。
然后swbsy位是由硬件,和目标源振荡器开始。
古老的时钟源继续驱动CPU和外设。
2。
该软件具有等到目标时钟源准备(稳定的)。
这是在clk_swcr寄存器和快捷旗由中断如果swien位设置显示。
3。
最终软件的作用是设置,在所选择的时间,在clk_swcr的赛文点寄存器来执行开关。
在手动和自动切换模式,旧的系统时钟源不会自动关闭的情况下是由其他模块(LSI混凝土可用于例如独立的看门狗驱动)。
时钟源可以关机使用在内部时钟寄存器的位(clk_ickcr)和外部时钟寄存器(clk_eckcr)。
如果时钟开关不因任何原因的工作,软件可以通过清除swbsy 标志复位电流开关操作。
这将恢复clk_swr注册到其以前的内容(旧的系统时钟)。
注意:在清理swbsy标志具有复位时钟主开关的程序,应用程序必须等到后产生新的主时钟切换请求之前有一段至少两个时钟周期。
9.7周门控时钟(PCG)外周时钟门控(PCG)模式选择性地启用或禁用系统时钟(SYSCLK)连接到外围设备在运行或慢速模式的任何时间来优化功耗。
设备复位后,所有的外设时钟被禁用。
唯一的一点是在复位状态是默认启用pcken27因为它用于启动。
软件已被正确地写入关掉ROM Bootloader执行后的时钟。
您可以启用时钟的任何外围设置在clk_pckenrx周围门控时钟寄存器的相应pcken点。
●使周围,首先使在clk_pckenr相应的pcken点寄存器然后设置使点周围的外围控制寄存器。
●禁用适当的外围,先禁用在周边的适当位控制寄存器,然后停止相应的时钟。
注:蜂鸣器,RTC和液晶显示器是由不同的SYSCLK特定的时钟,使他们继续运行,即使时钟门控的外设寄存器是断言。
9.8时钟安全系统(CSS)9.8.1时钟安全系统对HSE时钟安全系统(CSS)监控HSE晶体时钟源故障时安全作为系统时钟。
本参考手册的目标应用程序开发人员。
它提供了完整的信息如何使用stm8l05xx,stm8l15xx和stm8l16xx 微控制器的存储器和外围设备。
该stm8l05xx / stm8l15xx / stm8l16xx是一个家庭的不同存储密度的微控制器和外围设备。
这些产品是专为超低功耗应用。
可用的外设的完整列表,请参阅产品数据表。
订购信息,引脚说明,机械和电气设备的特点,请参阅产品数据表。
关于STM8 SWIM通信协议信息和调试模块,请参阅用户手册(um0470)。
在STM8的核心信息,请参阅STM8的CPU编程手册(pm0044)。
关于编程,擦除和保护的内部快闪记忆体,请参阅STM8L闪存编程手册(pm0054)。
1 中央处理单元(CPU)。
30。
1.1 引言301.2 CPU的寄存器。
30。
1.2.1 描述CPU寄存器。
..。
301.2.2 STM8 CPU寄存器图。
..。
341.3 全球配置寄存器(cfg_gcr)。
34。
1.3.1 激活水平。
..。
341.3.2 游泳禁用。
..。
351.3.3 描述全局配置寄存器(cfg_gcr)。
..。
35 1.3.4 全局配置寄存器图及复位值。
..。
352 启动ROM . . . 363程序存储器和数据存储器。
37。
3.1引言373.2术语。
37。
3.3个主要的快闪存储器的特点。
38。
3.4记忆的组织。
39。
3.4.1低密度设备的存储器组织。
393.4.2介质密度的装置记忆的组织。
..。
40 3.4.3介质+密度装置记忆的组织。
..。
41 3.4.4高密度存储器组织。
..。
423.4.5专有代码区(译)。
433.4.6用户区(UBC)。
433.4.7数据的EEPROM(数据)。
..。
463.4.8主程序区。
463.4.9选项字节。
..。
463.5内存保护。
47。
3.5.1读出保护。
473.5.2内存访问安全系统(质量)。
473.5.3使写访问选项字节。
STM8L探索套件学习笔记-TIM定时器(五)2011-04-21 08:28
STM8L的定时器分:高级定时器TIM1,通用定时器TIM2/3/5,基础定时器TIM4。
其中高级定时器和通用定时器都是16位定时器,不同之处高级定时器有DMA 功能,基础定时器是8位定时器,它们的更详细功能可以参考说明手册。
今天我们使用基础定时器TIM4做一个延时的任务,采用两种方式实现:查询和中断的方法。
1查询的方法就是查询状态寄存器中的UIF位(update interrupt flag)是否置位,主要代码:
void delay_ms(u16 n_ms)
{
/* Init TIMER 4 */
CLK_PeripheralClockConfig(CLK_Peripheral_TIM4, ENABLE);
/* Init TIMER 4 prescaler: / (2^6) = /64 */
TIM4->PSCR = 6;
/* HSI div by 1 --> Auto-Reload value: 16M / 64 = 1/4M, 1/4M / 1k = 250*/
TIM4->ARR = 250;
/* Counter value: 2, to compensate the initialization of TIMER*/
TIM4->CNTR = 2;
/* clear update flag */
TIM4->SR1 &= ~TIM4_SR1_UIF;
/* Enable Counter */
TIM4->CR1 |= TIM4_CR1_CEN;
while(n_ms--)
{
while((TIM4->SR1 & TIM4_SR1_UIF) == 0) ;
TIM4->SR1 &= ~TIM4_SR1_UIF;
}
/* Disable Counter */
TIM4->CR1 &= ~TIM4_CR1_CEN;
}
2 中断的方法,更有效率,具体看附件。
