电路故障专题练习2

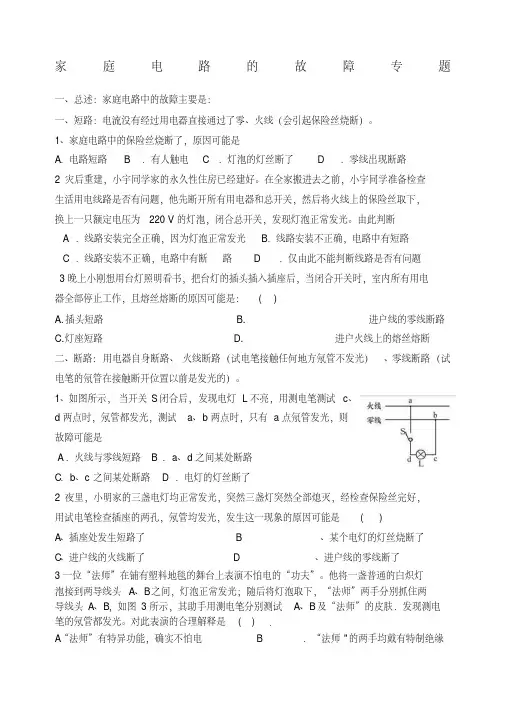

家庭电路的故障专题一、总述：家庭电路中的故障主要是：一、短路：电流没有经过用电器直接通过了零、火线（会引起保险丝烧断）。

1、家庭电路中的保险丝烧断了，原因可能是A．电路短路 B．有人触电 C．灯泡的灯丝断了 D．零线出现断路2 灾后重建，小宇同学家的永久性住房已经建好。

在全家搬进去之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220 V的灯泡，闭合总开关，发现灯泡正常发光。

由此判断A．线路安装完全正确，因为灯泡正常发光B．线路安装不正确，电路中有短路C．线路安装不正确，电路中有断路 D．仅由此不能判断线路是否有问题3晚上小刚想用台灯照明看书，把台灯的插头插入插座后，当闭合开关时，室内所有用电器全部停止工作，且熔丝熔断的原因可能是：( )A.插头短路B.进户线的零线断路C.灯座短路D.进户火线上的熔丝熔断二、断路：用电器自身断路、火线断路（试电笔接触任何地方氖管不发光）、零线断路（试电笔的氖管在接触断开位置以前是发光的）。

1、如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是A．火线与零线短路 B．a、d之间某处断路C．b、c之间某处断路 D．电灯的灯丝断了2 夜里，小明家的三盏电灯均正常发光，突然三盏灯突然全部熄灭，经检查保险丝完好，用试电笔检查插座的两孔，氖管均发光，发生这一现象的原因可能是( )A、插座处发生短路了B、某个电灯的灯丝烧断了C、进户线的火线断了D、进户线的零线断了3一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”。

他将一盏普通的白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下，“法师”两手分别抓住两导线头A、B，如图3所示，其助手用测电笔分别测试A、B及“法师”的皮肤．发现测电笔的氖管都发光。

对此表演的合理解释是( )．A“法师”有特异功能，确实不怕电 B．“法师"的两手均戴有特制绝缘手套C在人灯交替过程中，助手将零线断开了 D在人灯交替过程中，助手将火线C4注意的是：总功率过大也会引起保险丝的熔断，但要明确这不是故障。

电路故障的练习题一、选择题（共10题，每题2分，共20分）1. 在下列元器件中，哪一个是电子元器件？A. 电源开关B. 电阻C. 开关D. 电池2. 当电路中某条电线发生短路时，会导致什么情况？A. 电路断开B. 电路过载C. 电路短路D. 电路过压3. 以下哪个是电路中常见的保护元件？A. 按钮开关B. 蜂鸣器C. 电容器D. 保险丝4. 在电路中，电流的单位是什么？A. 欧姆B. 安培C. 伏特D. 瓦特5. 下列元器件中，哪一个可以用来调节电流大小？A. 电阻B. 电容器C. 电感器D. 发光二极管6. 在直流电路中，电流的方向是怎样的？A. 从正极到负极B. 从负极到正极C. 随机方向D. 没有固定方向7. 下列哪个元器件可以将交流电转化为直流电？A. 电容器B. 二极管C. 晶体管D. 电位器8. 在电路中，电阻用来干什么？A. 控制电流B. 储存电荷C. 放大信号D. 产生电压9. 下列哪个元器件被用于保护其他元件免受过电流的损害？A. 电容器B. 电位器C. 变压器D. 保险丝10. 在串联电路中，总电阻等于什么？A. 单个电阻的和B. 单个电阻的乘积C. 单个电阻的平均数D. 单个电阻的倒数二、填空题（共5题，每题4分，共20分）1. 三个电阻分别为10欧姆、20欧姆和30欧姆的串联电路中，总电阻为________欧姆。

2. 当电阻为600欧姆，电流为0.5安培时，该电路的电压为________伏特。

3. 电流为4安培，电阻为8欧姆的并联电路中，总电流为________安培。

4. 一个并联电路中，三个电阻分别为10欧姆、20欧姆和30欧姆，求总电阻为________欧姆。

5. 当一个8欧姆的电阻上通过5安培的电流时，该电路的电压为________伏特。

三、判断题（共5题，每题2分，共10分）1. 电路中电阻值越大，通过它的电流就越小。

2. 交流电的电流方向在周期内是改变的。

3. 并联电路中，总电流等于各分支电路的电流之和。

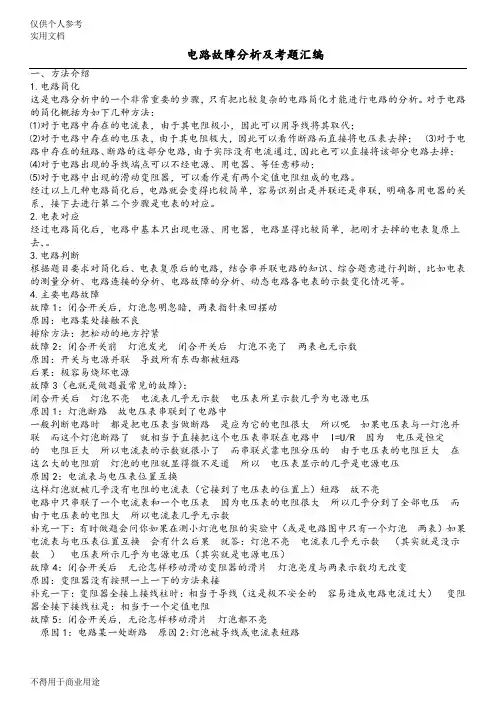

实用文档电路故障分析及考题汇编一、方法介绍1.电路简化这是电路分析中的一个非常重要的步骤，只有把比较复杂的电路简化才能进行电路的分析。

对于电路的简化概括为如下几种方法：⑴对于电路中存在的电流表，由于其电阻极小，因此可以用导线将其取代；⑵对于电路中存在的电压表，由于其电阻极大，因此可以看作断路而直接将电压表去掉；⑶对于电路中存在的短路、断路的这部分电路，由于实际没有电流通过，因此也可以直接将该部分电路去掉；⑷对于电路出现的导线端点可以不经电源、用电器、等任意移动；⑸对于电路中出现的滑动变阻器，可以看作是有两个定值电阻组成的电路。

经过以上几种电路简化后，电路就会变得比较简单，容易识别出是并联还是串联，明确各用电器的关系，接下去进行第二个步骤是电表的对应。

2.电表对应经过电路简化后，电路中基本只出现电源、用电器，电路显得比较简单，把刚才去掉的电表复原上去，。

3.电路判断根据题目要求对简化后、电表复原后的电路，结合串并联电路的知识、综合题意进行判断，比如电表的测量分析、电路连接的分析、电路故障的分析、动态电路各电表的示数变化情况等。

4.主要电路故障故障1：闭合开关后，灯泡忽明忽暗，两表指针来回摆动原因：电路某处接触不良排除方法：把松动的地方拧紧故障2：闭合开关前灯泡发光闭合开关后灯泡不亮了两表也无示数原因：开关与电源并联导致所有东西都被短路后果：极容易烧坏电源故障3（也就是做题最常见的故障）：闭合开关后灯泡不亮电流表几乎无示数电压表所呈示数几乎为电源电压原因1：灯泡断路故电压表串联到了电路中一般判断电路时都是把电压表当做断路是应为它的电阻很大所以呢如果电压表与一灯泡并联而这个灯泡断路了就相当于直接把这个电压表串联在电路中I=U/R 因为电压是恒定的电阻巨大所以电流表的示数就很小了而串联式靠电阻分压的由于电压表的电阻巨大在这么大的电阻前灯泡的电阻就显得微不足道所以电压表显示的几乎是电源电压原因2：电流表与电压表位置互换这样灯泡就被几乎没有电阻的电流表（它接到了电压表的位置上）短路故不亮电路中只串联了一个电流表和一个电压表因为电压表的电阻很大所以几乎分到了全部电压而由于电压表的电阻大所以电流表几乎无示数补充一下：有时做题会问你如果在测小灯泡电阻的实验中（或是电路图中只有一个灯泡两表）如果电流表与电压表位置互换会有什么后果就答：灯泡不亮电流表几乎无示数（其实就是没示数）电压表所示几乎为电源电压（其实就是电源电压）故障4：闭合开关后无论怎样移动滑动变阻器的滑片灯泡亮度与两表示数均无改变原因：变阻器没有按照一上一下的方法来接补充一下：变阻器全接上接线柱时：相当于导线（这是极不安全的容易造成电路电流过大）变阻器全接下接线柱是：相当于一个定值电阻故障5：闭合开关后，无论怎样移动滑片灯泡都不亮原因1：电路某一处断路原因2:灯泡被导线或电流表短路实用文档二．电路故障分析症状”1：用电器不工作。

初中物理电路故障题
当然，下面是10条带答案的初中物理电路故障题：
1.问题：以下哪个元件可以用来打开或关闭电路？
答案：开关
2.问题：在一个简单电路中，如果灯泡熄灭，最有可能的原因是什么？
答案：灯泡烧坏或电路中断
3.问题：当电路中的电阻增加时，电流会发生什么变化？
答案：电流减小
4.问题：如果两个灯泡连接在串联电路中，其中一个灯泡熄灭了，另一个灯泡会怎样？
答案：另一个灯泡也会熄灭
5.问题：如果两个灯泡连接在并联电路中，其中一个灯泡熄灭了，另一个灯泡会怎样？
答案：另一个灯泡仍然亮着
6.问题：当电压保持不变，电阻增加时，电流会发生什么变化？
答案：电流减小
7.问题：什么是短路？为什么它对电路安全有风险？
答案：短路是指电路中两个导体直接连接，绕过了其他元件。

它对电路安全有风险，因为短路会导致电流增大，可能引发火灾或电器损坏。

8.问题：什么是过载？为什么它对电路安全有风险？
答案：过载是指电路中通过的电流超过了设计承载能力。

它对电路安全有风险，因为过载会导致电线过热，可能引发火灾或电器损坏。

9.问题：什么是并联电路？它的特点是什么？
答案：并联电路是指电路中的元件是平行连接的。

在并联电路中，各个元件的电压相同，总电流等于各个分支电流之和。

10.问题：什么是串联电路？它的特点是什么？
答案：串联电路是指电路中的元件是依次连接的。

在串联电路中，各个元件的电流相同，总电压等于各个元件电压之和。

希望这些题目能够帮助到你！如果还有其他问题，请随时提问。

电路故障分析专题训练（一）. 串联电路：1、如图所示是李强同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数．则故障原因可能是（）A．L1断路 B．L1短路 C．L2断路 D．L2短路2、小强同学在探究串联电路电流规律的实验中，按如图连接好了电路，闭合开关S后，观察实验，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数；将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零．则电路故障可能是 ( )A．灯L2断路B．灯L2短路 C．电流表烧坏了D．灯L1断路3、如图所示是某同学做实验时的电路图。

闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是：（）A．电源正极与a之间断路B．a、L1、b之间断路 C．b、L2、c之间断路D．c与电源负极之间断路4、我们做电学实验时应学会检查和排除电路故障。

如图所示是李强同学研究串联电路电流、电压特点的电路图。

当闭合开关时，L1亮，L2不亮，A和V均有示数，故障的原因可能是（）A．L1短路 B．L2短路 C．L1断路 D．L2断路5、如图所示，闭合开关S后，1L和2L两盏电灯都不亮，电流表指针几乎没有偏转，电压表指针明显偏转，该电路的故障 ( ) A、1L灯丝断了 B、2L灯丝断了 C、电流表损坏 D、2L灯口处短路6、如图所示，当闭合开关S后，电路中最容易损坏的是（）A．灯泡L B．电流表A C．电压表V1 D．电压表V27、李强同学按照如图所示的电路进行实验探究，两个灯的规格相同．当开关闭合时，其中一个灯亮，一个灯不亮，电压表有示数．则故障原因可能是（）A . L1短路B．L1断路C．L2短路D．L2断路8、在右图所示的电路中，电源电压不变。

闭合开关K后，灯L1、L2都发光，—段时间后，其中的一盏灯突然变亮，而电压表V l的示数变小，电压表V2的示数变大，则产生这一现象的原因是( )A、灯L1断路。

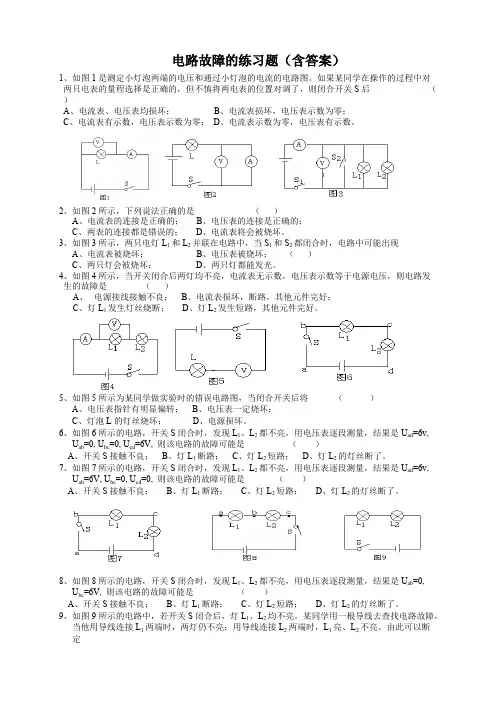

电路故障的练习题（含答案）1、如图1是测定小灯泡两端的电压和通过小灯泡的电流的电路图。

如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S后（）A、电流表、电压表均损坏；B、电流表损坏，电压表示数为零；C、电流表有示数，电压表示数为零；D、电流表示数为零，电压表有示数。

2、如图2所示，下列说法正确的是（）A、电流表的连接是正确的；B、电压表的连接是正确的；C、两表的连接都是错误的；D、电流表将会被烧坏。

3、如图3所示，两只电灯L1和L2并联在电路中，当S1和S2都闭合时，电路中可能出现A、电流表被烧坏；B、电压表被烧坏；（）C、两只灯会被烧坏；D、两只灯都能发光。

4、如图4所示，当开关闭合后两灯均不亮，电流表无示数，电压表示数等于电源电压，则电路发生的故障是（）A、电源接线接触不良；B、电流表损坏，断路，其他元件完好；C、灯L1发生灯丝烧断；D、灯L2发生短路，其他元件完好。

5、如图5所示为某同学做实验时的错误电路图，当闭合开关后将（）A、电压表指针有明显偏转；B、电压表一定烧坏；C、灯泡L的灯丝烧坏；D、电源损坏。

6、如图6所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是U ad=6v,U ab=0, U bc=0, U cd=6V, 则该电路的故障可能是 （ ）A、开关S接触不良；B、灯L1断路；C、灯L2短路；D、灯L2的灯丝断了。

7、如图7所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是U ad=6v,U ab=6V, U bc=0, U cd=0, 则该电路的故障可能是（ ）A、开关S接触不良；B、灯L1断路；C、灯L2短路；D、灯L2的灯丝断了。

8、如图8所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是U ab=0,U bc=6V, 则该电路的故障可能是 （ ）A、开关S接触不良；B、灯L1断路；C、灯L2短路；D、灯L2的灯丝断了。

通化市教科版小学科学四年级下册第二章电路专题练习(含答案)一、教科版小学科学下册第二章电路选择题1．在检测接线盒里电线的连接状态时，小灯泡亮了，说明这两个接线柱之间是( )。

A. 短路B. 断路C. 通路【答案】 C【解析】【解答】只有线路是通路的时候，用电器才能够使用，也就是小灯泡才会亮，所以本题中两个接线柱必是通路的状态。

故本题的答案是C选项。

【分析】只有线路通了，灯泡才能亮哦。

2．用一个电路检测器检测接线盒的连接情况，发现如下结果：根据上图可知，接线盒中的电路连接是( )。

A. B.C. D.【答案】 B【解析】【解答】根据对电路的测试，第一种情况不亮，说明12不连接；第二种情况中灯泡亮了，说明14相连；第三种情况灯泡亮了说明23相连；最后一种情况灯泡不亮，说明34不连。

经过分析得出，13相连，24相连组成了通路，只有B选项符合题意。

【分析】根据对电路的分析，可以得出正确的线路连接图。

3．家庭用的灯泡是由开关控制的，在日常生活中，人们常说“开灯"“关灯”，其科学含义是( )。

A. 开灯是指断开开关，关灯是指闭合开关B. 开灯和关灯都是指闭合开关C. 开灯是指闭合开关，关灯是指断开开关D. 开灯和关灯都是指断开开关【答案】 C【解析】【解答】开灯就是使电路连接，即将开关闭合；而关灯就是将电路断开，即将开关断开。

【分析】将开关闭合可以使电路连接，将开关断开可以使电路断开。

4．遥控器换电池的时候，电池槽内有“+”的地方应与电池的( )相连。

A. 铜帽的一端B. 锌壳的一端C. 两端都可以【答案】 A【解析】【解答】电池槽的+代表正极，表示应该放置电池的正极一端，而电池正极的一端就是有铜帽的一端。

【分析】了解电池的结构是解答本题的关键。

5．下列物体中，能通过电流的是（）。

A. 橡皮B. 塑料尺C. 铅笔芯D. 纸板【答案】 C【解析】【分析】能使电流通过的物体叫导体,不能使电流通过的物体叫绝缘体橡皮、塑料尺、纸板属于绝缘体,铅笔芯属于导体,能通过电流。

电路故障练习题在学习电路原理和故障排除过程中，进行一些实际的练习题是非常重要的。

这些练习题可以帮助我们巩固所学知识，提高解决电路故障的能力。

本文将介绍一些常见的电路故障练习题，旨在帮助读者更好地理解电路故障排除的过程。

1. 电路没有电压输出问题描述：一个电路没有输出电压，但是输入电压正常。

请确定可能的原因并提出解决方案。

可能的原因和解决方案：- 故障的电源：检查电源是否正常工作，确认电源电压是否在正常范围内，如若不是，请进行修理或更换电源。

- 控制开关问题：检查控制开关是否正确连接，确保其正常工作。

如果不正常，更换或修理开关。

- 连接问题：检查电路的连接状态，确保连接正确且无松动。

重新连接电路以消除可能存在的连接问题。

- 损坏的元件：检查电路中的元件，如电容、电感、二极管等，确认是否有损坏的情况。

如若发现损坏，请更换损坏的元件。

2. 电路输出电压过高或过低问题描述：一个电路输出的电压过高或过低，而输入电压正常。

请确定可能的原因并提出解决方案。

可能的原因和解决方案：- 电源电压不稳定：检查电源稳压性能，确保其输出电压稳定。

如果电源不稳定，可以考虑更换稳压电源。

- 元件参数不匹配：检查电路中的元件参数，如电阻、电容、电感等，确认其参数是否符合设计要求。

如果不符合，请更换合适的元件。

- 输入电压异常：检查输入电压是否正常，并确认其波形是否稳定。

如果输入电压异常，可考虑使用稳压器来稳定输入电压。

- 损坏的放大器或中间增益器：如果电路中有放大器或中间增益器，检查其工作状态。

如若发现损坏，更换损坏的放大器或中间增益器。

3. 电路出现噪音问题描述：一个电路输出的信号中出现噪音。

请确定可能的原因并提出解决方案。

可能的原因和解决方案：- 环境电磁干扰：检查周围环境是否有强电磁干扰源，如电源线、高频设备等。

采取屏蔽措施来减少环境电磁干扰的影响。

- 接地问题：检查电路的接地连接是否良好，确保电路的接地是可靠的。

重新连接电路的接地以消除可能存在的接地问题。

( 初中物理电路故障分析专题练习1．在图所示的电路中，电源电压等于 6 伏，合上开关后电压表示数为 6 伏。

经分析得出，电路中可能发生的情况是：__________________________。

2．在图所示的电路中，电源电压不变。

闭合开关S 后，灯 L 1、L 2 都发光。

一段时间后，其中一盏灯突然熄 灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是()。

A ．灯 L 1 短路 B ．灯 L 2 短路 C ．灯 L 1 断路 D ．灯 L 2 断路3．在图所示的电路中，电源电压不变。

闭合开关S 后，灯 L 1、L 2 都发光，一段时间后，其中的一盏灯突然 变亮，而电压表 V 1 的示数变小，电压表 V 2 的示数变大，则产生这一现象的原因是( )。

A ．灯 L 1 断路 B ．灯 L 1 短路 C ．灯 L 2 断路 D ．灯 L 2 短路4．如图所示，当开关 S 闭合后，两只灯泡均发光，两表均有示数。

过一段时间后，发现电压表示数变为0， 电流表示数增大。

经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是 )。

A ．灯 L 1 断路B ．灯 L 2 短路C ．灯 L 1 短路D ．灯 L 1、L 2 均断路5．如图是测定小灯泡两端的电压和通过小灯泡的电流的电路图。

如果某同学在操作的过程中对两只电表的 量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关 S 后( )。

A ．电流表、电压表均损坏B ．电流表损坏，电压表示数为零C ．电流表有示数，电压表示数为零D ．电流表示数为零，电压表有示数6．如图所示，下列说法正确的是()A．电流表的连接是正确的B．电压表的连接是正确的C．两表的连接都是错误的D．电流表将会被烧坏7．在图所示的电路中，电源电压保持不变。

闭合电键S后，电路正常工作。

过了一会，电压表的示数变大，灯L熄灭，则下列判断中正确的是()。

A．可能是灯L短路，电流表示数变小B．可能是灯L断路，电流表示数变小C．可能是电阻R短路，电流表示数变大D．可能是电阻R断路，电流表示数变小8．如图所示电路，电源电压为3伏。

电路故障分析专题训练班级———— 姓名————一、基础知识：（1） 三种电路：通路：接通的电路。

开路：断开的电路。

（断路）短路：定义：电源两端或用电器两端直接用导线连接起来。

特征：电源短路，电路中有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾。

用电器短路：被短路用电器将无法工作。

（2） 通过电表示数判断电路故障① 电压表有示数（过大或等于电源电压）：ⅰ将电压表与电源串联ⅱ被测电路断路② 电压表无示数（读数为零或示数过小）：ⅰ电压表被短路 ⅱ非被测电路断路ⅲ电压表断路③ 电流表示数过大（电流表示数过大或瞬间烧坏）ⅰ电流表与电源串联ⅱ被测电路短路④ 电流表示数为零：ⅰ被测电路断路ⅱ电流表断路ⅲ电流表被短路⑤ 电表指针反偏：电表正负极接反⑥ 电路中如果有用电器工作则电路一定不是断路、电路中部分用电器都不能工作则电路一定是短路二、 相关练习1、组成串并联电路实验时，闭合开关两灯不亮。

估计是一盏小灯炮开路。

排除故障方法如下，请把现象和故障填在表格内。

2、在用电流表测并联电路的实验中，3. 在用电流表测并联电路的实验中，①在测干路电流时，当开关闭合时，L 1 L 2不发光，电流表示数为零。

则故障原因可能L 1 L 2是；；。

②在测干路电流时，当开关闭合时，L1L2不发光，电流表示数满偏。

则故障原因可能是；③在测支路电流时，当开关闭合时，L1L2发光，电流表示数为零。

则故障原因可能是。

4、在“用电流表和电压表测小灯泡的电阻”实验中：（1）如图所示，小明所连接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确，请你在应改动的导线上打“×”，并用笔画线代替导线画成正确的接法。

（2）电路正确连接后，闭合开关，小灯泡不亮，电流表无示数，电压表示数接近于电源电压，出现这一故障的原因可能是。

⑶小明连接好电路后闭合开关，发现无论如何移动变阻器的滑片P，电压表、电流表均有示数，但都不改变，原因可能是____________________________________。

初三物理中考电路故障专题练习初三第七讲：电路故障1.XXX在做功课时发现台灯不亮，经过检查发现书桌边的插座有问题。

他用测电笔检查后发现其中一个孔能使测电笔的氖管发光。

这可能是因为书桌边的插座与零线或火线断开了。

2.XXX家新装了一台3kW的空调机，试用了一会儿后家里突然停电，检查后发现熔丝断了。

这可能是因为电路中用电器的总功率过大，导致熔丝烧断。

3.XXX在开着空调的书房里复功课，当妈妈把电饭煲的插头插入插座时，家里的空气开关跳闸了。

这可能是因为电饭煲插头内部发生了短路，导致电路中电流过大，引起了跳闸。

4.在炎热的夏天，居民家里的空调、电扇都在使用，导致电路火灾时有发生。

调查发现，起火原因是电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮。

根据物理知识，超负荷是指电路中的电流过大，而导线发热引燃外面的绝缘皮的理论依据是电阻发热。

预防这种火灾发生的措施是要注意用电器的总功率，不要超过电路的承载能力。

5.在电学实验中，遇到断路时，常用电压表来检测。

某同学遇到了电路故障，用电压表进行测量，发现灯不亮，可能是开关接触不良、灯泡灯丝断了或电阻出现断路。

6.在图所示的电路中，当开关K闭合时，灯L1、L2均不亮。

某同学用一根导线去查找电路的故障。

他将导线先并接在灯L1两端时发现灯L2亮，灯L1不亮，然后并接在灯L2两端时发现两灯均不亮。

由此可以判断灯L1断路。

3、根据图示电路，同学发现闭合开关后灯泡不亮，电流表无示数，电压表有示数。

可能的故障是断路或短路，具体是A、a、b间断路、C、e、f间断路或D、e、f短路。

4、在图示电路中，电源电压不变。

闭合开关K后，灯L1、L2都亮。

过了一段时间后，其中一盏灯突然变亮，电压表V1的示数变小，电压表V2的示数变大。

这一现象的原因可能是灯L1断路、灯L2短路。

5、根据图示电路，当开关K闭合时，整个电路不会发生短路，电流表示数不变化。

题组二：在并联电路中1、根据图示电路，电源电压为6V，闭合开关S后只有一只灯泡发光，电压表V的示数为6V。

电路训练专题一、电路故障问题例1 如图4所示，当开关S闭合时，灯L1、L2均不亮。

某同学用一根导线探究其故障：当把导线并接在灯L1两端时发现灯L2亮，灯L1不亮；当把导线并接在灯L2两端时发现两灯都不亮，由此判断电路故障可能是（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路例2如图5-2-4所示的电路中，各元件都完好，但闭合S1、S2后，只有L2发光，故障可能是（）A.干路部分电线断了B.L1被短路了C.S1被短路了D.L1与灯座接触不良二、电路设计问题例3家庭卫生间通常装有照明灯和排气扇，使用时，有时需要各自独立工作，有时需要同时工作，下列电路图中符合上述要求的是（）例4为了安全，汽车行驶时驾驶员必须系好安全带。

当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。

符合上述要求的电路图是（）例5 楼道里的声光控开关工作原理是：“光控开关（天黑时自动闭合，天亮时自动断开）；“声控开关”（有声音时自动闭合，一分钟后，若再无声音就自动断开）。

小明利用这两种开关设计了一个“聪明”的电路：白天灯不亮；晚上有人走动发出声音时，灯自动亮起来，一分钟后，若再无声音就自动断开请判断小明设计的电路图是图中的（）巩固练习1．如图所示，闭合开关S，灯L亮，一段时间后灯L熄灭．若电路中只有一处故障，且只发生在灯L或R上．现用一只规格相同且完好的灯L′替换灯L，正确的判断是（）A．若灯L′亮，则灯L一定断路B．若灯L′不亮，则电阻R一定断路C．若灯L′亮，则灯L一定短路D．若灯L′不亮，则电阻R一定短路2．某学校保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会亮，表明门都关上了。

下图中符合要求的电路图是（）3．图5（甲）所示为家庭中的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯正常工作时的电压都是220V。

则图5（乙）所示电路中，与之对应的是（）4．如图所示，要使三盏灯并联，应采取的做法是（）A．连接bd B．连接adC．连接ab D．拆除bc5．如图所示，它是简化了的电冰箱内的电路图，图中M是压缩机用的电动机，L是冰箱内照明灯，则下列判断中不正确的是（）A.冰箱门打开时，S2断开，灯与电动机并联B.冰箱门打开时，S2闭合，灯与电动机并联C.冰箱门关上时，S2就自动断开D.冰箱内降到设定的温度时，开关S1就自动断开6．如图所示的电路中，三个电流表A1、A2、A3的示数分别为I1、I2、I3，则它们的关系一定成立的是（）A、I1=I2=I3。

四、简单电路故障分析题型一：串联电路故障分析故障原因灯L电流表A的示数变化电压表V的示数变化R短路亮变大0R断路不亮接近为0 接近电源电压L短路不亮变大变为电源电压L断路不亮0 0例题1：已知下列各个电路中电源电压均为3V，分析下面的两类故障电路中各个电路的电压表的示数是=3V还是=0、电流表的示数I =0还是I≠0，将分析结果写在相应的括号里。

断路表现出的特征：表示该电阻断路、电流不能通过短路表现出的特征：表示该电阻短路、电流只通过与之并联的导线例题2：在测量灯泡电阻的实验中出现了一些故障和错误，试把下表填写完整。

现象故障或错误原因1灯不亮，电流表无读数；电压表有较大读数，取下灯泡，状况不变。

灯泡断路2灯不亮，电压表无读数，电流表有较大读数。

灯泡断路3灯不亮，电压、电流表均无读数，短路滑动变阻器灯亮滑动变阻器断路4灯泡发光较暗，无论怎样移动滑动变阻器滑片，电流表和电压表读数都不变。

滑变接在下面两接口5灯泡发光强烈，无论怎样移动滑动变阻器滑片，电流表和电压表读数都不变。

滑变接在上面两接口6刚刚接好最后一根导线，灯泡就发光。

开关未断开7闭合开关，灯泡就强烈发光。

滑变未拨到最大阻值8移动滑动变阻器滑片，电流表示数变大，电压表示数却变小。

电压表接在滑变两端9移动滑动变阻器滑片，电流表和电压表示数有变化，但灯泡发光始终发光较暗。

电源电压过低10移动滑动变阻器滑片，电流表和电压表示数有变化，灯泡亮度有变化但灯泡亮度始终较大。

滑动变阻器阻值过小题型二：并联电路故障分析故障原因A1表的示数变化A2表的示数变化A表的示数变化V表的示数变化L1断路0 不变变小不变L2断路不变0 变小不变总结：1、串联电路中如果有一盏灯亮，另外一盏灯不亮。

说明这个电路可能发生了短路现象，谁不亮谁短路。

2、串联电路中如果所有灯都不亮，说明电路可能中发生了开路现象。

3、并联一灯亮一灯不亮，是开路（因为如果短路，会烧坏电源所有灯都不亮了）题型三：串联电路开路故障检测巩固训练：1、（2-4-1）（2011武汉四月）在如图所示的电路中，闭合开关后，小灯泡正常发光。

A．可能L2断路A．L1短路B．4．如图所示的电路中，电源电压为A．电压表被烧．．．．．如图所示，只闭合开关时，两灯均不亮，同时闭A．灯L1短路B．灯A．灯L1断路D．灯29．图所示的电路中，L1、L2是两只规格不同的小灯泡，当闭合开关S时，（1）若发现L1亮、L2不亮，分析其电路有故障，则故障是_________；（2）若发现电流表A1和A2的示数不相等，分析其原因，则可能是_________．30．在“比较串联电路和并联电路”的实验中，连接电路时，开关必须_________．某实验小组连好如图所示的电路时，闭合开关，发现两灯都不亮，急忙向老师求援．老师走过来，将L1轻轻扭动，L1亮起来了，L2还是不亮．老师微笑着问：“这说明L1处发生了什么故障？”同学们异口同声地回答道：“接触不良．”“那么L2为什么还不亮呢？”同学们又傻眼了…如果L2处有故障，是什么故障呢？你认为L2发生_________．B．开关S处开路D．A B段之间发生短路C．电阻R可能断路D．电不亮，说明不可能是断路，则故障可能是R=，即电压表与电流表的示数的比值应等于定值电阻L2CD ）根据开关的控制作用，确定开关的位置，控制整个电路，开关在干路上，单独控制某个用电器，开关时，两灯均不亮，说明有开路的地方，当同时闭合开关S 2并联，当S 1闭合时，是对用电器短路，此处的用电器电流表、电压表在电路中特征来判断．解答： 解：A 、灯L 1断路，此时电路为L 2的基本电路，而电源变，由I=可得，通过L 2的电流不变，即两表的示数都本题考查了检测电路故障的方法．当电压表并联在某处时若有示数，说明此处开路或它处短路，若无示数，说明此处短路或它处开路．当电流表并联在某处时若有示数，说明此处开路或它处短路，若无示数，说明此处短路或它处开路．当导线并联在某处时若其它汀亮，说明此处开路，若其它灯不亮，说明它处开路．本题考查学生对家庭电路中故障的分析，需要掌握测电笔的使用方法．B．灯头与零线间断路了11。

2021年中考物理模拟试题提高训练——电路故障分析1．（2021福建模拟）如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作。

过了一会儿，两电表的示数都突然变大，则该电路中出现的故障可能是（）A．灯 L 发生了断路B．灯 L 发生了短路C．电阻 R 出现断路D．电阻 R 出现短路2．（2021常德模拟）在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作。

过了一会儿，两个电表的示数突然同时变大，则该电路中出现的故障可能是（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路3．（2021烟台模拟）如图所示的电路只有一处故障，开关闭合后，两盏灯都不亮；现在用电压表分别正确的并联在灯L1和L2两端，发现灯L1两端的电压U1＝0，灯L2两端的电压U2等于电源的电压，电路的故障可能是（）A．灯L1开路B．灯L2开路C．灯L1短路D．灯L2短路4．（2021湘西州模拟）在如图所示的甲、乙两个实物图中，闭合所有开关，各元件均能正常工作。

现将一根导线接到两电路中的不同位置，会有不同的现象发生，下列说法中错误的是（）A．在甲图中，如果断开S，并将导线接到开关的两端，则L1、L2发光B．在乙图中，闭合S1，断开S2，并将导线接到灯泡两端，则电动机和灯泡都不工作，电路中无电流通过C．在乙图中，闭合S1、S2，并将导线接到电动机两端，则电动机和灯泡都不工作D．在甲图中，闭合S，并将导线接到L1两端，则L1不发光，L2发光5．（2021太原模拟）小明家新购住房刚装修完毕，家中部分照明电路如图所示，验收工程时，断开其它所有用电器后，闭合开关S，白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光(假如故障只有一处)；接着断开开关S，再次用测电笔测试插座的两个孔时，下列说法正确的是( )A．测试两孔时测电笔都不发光B．测试两孔时只有b孔让测电笔发光C．故障是灯泡L断路D．故障是熔断器断开6．（2021永州模拟）如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路7．（2021攀枝花模拟）如图所示电路，电源电压不变，闭合开关S，发现电流表和电压表均无示数。

教科版小学科学四年级下册第二章电路专题练习(含答案)一、教科版小学科学下册第二章电路选择题1．家庭用的灯泡是由开关控制的，在日常生活中，人们常说“开灯"“关灯”，其科学含义是( )。

A. 开灯是指断开开关，关灯是指闭合开关B. 开灯和关灯都是指闭合开关C. 开灯是指闭合开关，关灯是指断开开关D. 开灯和关灯都是指断开开关【答案】 C【解析】【解答】开灯就是使电路连接，即将开关闭合；而关灯就是将电路断开，即将开关断开。

【分析】将开关闭合可以使电路连接，将开关断开可以使电路断开。

2．下列做法中，能使电荷从一个物体转移到另一个物体，从而使物体带上静电的是( )。

A. 碰击B. 运动C. 连接D. 摩擦【答案】 D【解析】【解答】根据对选项进行分析，使电荷从一个物体转移到另一个物体，从而使物体带上静电的的是摩擦。

【分析】了解摩擦起电是解决本题的关键。

3．发现有人触电，周围又没有电闸，你应该( )。

A. 用手把人拉开B. 用铁棒把电线挑开C. 用干木棒把电线挑开D. 赶快切断电源、并拨打120【答案】 C【解析】【解答】当发现有人触电，周围又没有电闸，应该用干木棒把电线挑开。

C选项符合题意。

故答案为：C。

【分析】木棒属于绝缘体，可以将人身上的电线挑开而不导电。

4．家用电灯开关外壳的制作材料应选用( )。

A. 导体B. 绝缘体C. 半导体【答案】 B【解析】【解答】家里电灯开关外壳的制作材料应选用绝缘体。

B选项符合题意。

故答案为：B。

【分析】根据物体的导电性可以将物体分为导体和绝缘体，善于导电的物体叫做导体，不善于导电的物体叫做绝缘体。

5．下列各种做法中，能使电荷从一个物体转移到另一个物体上，从而使物体带上静电的是( )。

A. 碰击B. 运动C. 连接D. 摩擦【答案】 D【解析】【解答】摩擦可以使电荷从一个物体转移到另一个物体上。

D选项符合题意。

故答案为：D。

【分析】用摩擦的方法使两个不同的物体带电的现象，叫摩擦起电（或两种不同的物体相互摩擦后，一种物体带正电，另一种物体带负电的现象）。

电路故障练习题一、选择题1. 在下列电路中，哪个元件可能导致电路短路故障?A. 电阻B. 电感C. 二极管D. 电容2. 若电路中存在电路短路故障，下列哪种现象可能会发生?A. 电路无法通电B. 电路电流过大C. 电路电流减小D. 电路电压升高3. 以下哪个元件可以用来修复电路短路故障?A. 电容B. 电感C. 电阻D. 二极管4. 若一个电路中的电容发生故障，会导致电路出现什么问题?A. 电路发热B. 电路短路C. 电路开路D. 电路电流变小5. 以下哪种故障可能会导致电路无法通电?A. 电阻失效B. 电感损坏C. 二极管禁止方向错误D. 电容极性错误连接二、应用题1. 有一个由电阻、电容和电感组成的RLC电路，其中电阻为10欧姆，电感为5亨，电容为2微法。

当电路中的电压为12伏时，请计算电路中的电流。

2. 在一台计算机电源中，电路板上的一个电容损坏导致电路短路，从而导致电源无法正常工作。

作为维修人员，请解释电容故障可能会导致电路短路的原因，并说明如何修复该故障。

3. 如果一台设备的电路中的电感失效，会对电路造成什么影响？请说明可能的故障现象，并提供修复建议。

4. 在一辆汽车的点火系统中，存在一个由电感和电阻组成的电路。

如果电路中的电阻故障，会对汽车的点火系统产生什么影响？并提供相应的解决方法。

三、分析题1. 假设一个电路中同时存在电容和电感，当电路开关一打开，电路中是否会发生振荡现象？请解释原因。

2. 若一个电路中的电容和电感匹配（即满足谐振条件），当电路中的电压最大时，请分析电路中的电容和电感的功率是否为零，并解释原因。

四、解决问题1. 你在电路实验中遇到一个问题：无论如何调整电路的连接，电路仍然无法通电。

请提供可能造成该问题的原因，并提供解决方案。

2. 你在电路维修工作中遇到一个问题：一台设备的电路中存在一个电感，电感发热现象过于明显，该如何解决？3. 在一台音响设备中，你发现电路中的一个二极管失效，导致音响无法正常工作。
