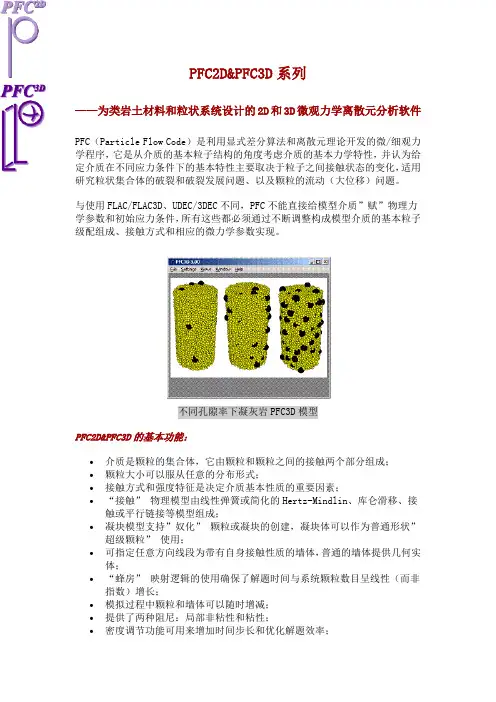

PFC2D&PFC3D系列——为类岩土材料和粒状系统设计的2D和3D微观力学离散元分析软件PFC（Particle Flow Code）是利用显式差分算法和离散元理论开发的微/细观力学程序，它是从介质的基本粒子结构的角度考虑介质的基本力学特性，并认为给定介质在不同应力条件下的基本特性主要取决于粒子之间接触状态的变化，适用研究粒状集合体的破裂和破裂发展问题、以及颗粒的流动（大位移）问题。

与使用FLAC/FLAC3D、UDEC/3DEC不同，PFC不能直接给模型介质”赋”物理力学参数和初始应力条件，所有这些都必须通过不断调整构成模型介质的基本粒子级配组成、接触方式和相应的微力学参数实现。

不同孔隙率下凝灰岩PFC3D模型PFC2D&PFC3D的基本功能：∙介质是颗粒的集合体，它由颗粒和颗粒之间的接触两个部分组成；∙颗粒大小可以服从任意的分布形式；∙接触方式和强度特征是决定介质基本性质的重要因素；∙“接触” 物理模型由线性弹簧或简化的Hertz-Mindlin、库仑滑移、接触或平行链接等模型组成；∙凝块模型支持”奴化” 颗粒或凝块的创建，凝块体可以作为普通形状”超级颗粒” 使用；∙可指定任意方向线段为带有自身接触性质的墙体，普通的墙体提供几何实体；∙“蜂房” 映射逻辑的使用确保了解题时间与系统颗粒数目呈线性（而非指数）增长；∙模拟过程中颗粒和墙体可以随时增减；∙提供了两种阻尼：局部非粘性和粘性；∙密度调节功能可用来增加时间步长和优化解题效率；∙通过能量跟踪可以观察体功、链接能、边界功、摩擦功、动能、应变能；∙可以在任意多个环形区域量测平均应力、应变率、和孔隙率；∙可以实时追踪所有变量并能存储起来和/或绘成”历史” 示图；∙除全动态操作模式外，PFC还提供了准静态操作模式以确保快速收敛到稳定状态解；∙内置接触模型包括：简单的粘弹性模型、简单的塑性模型、以及位移软化模型。

PFC2D&PFC3D的特色：功能强大PFC是以介质内部结构为基本单元（颗粒和接触）、从介质结构力学行为角度研究介质系统的力学特征和力学响应。

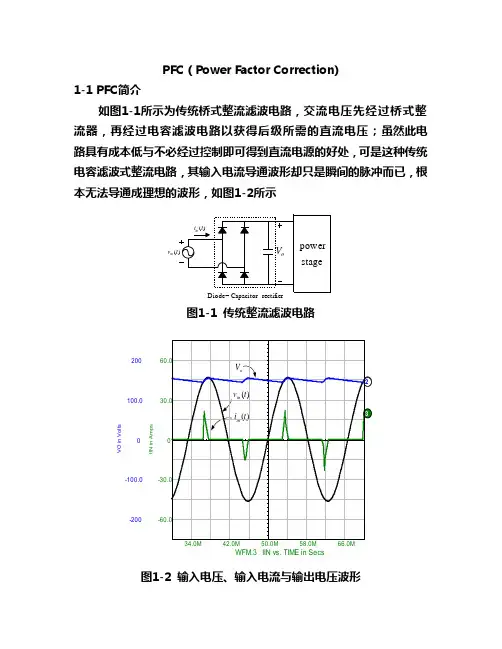

PFC ( Power Factor Correction)1-1 PFC 简介如图1-1所示为传统桥式整流滤波电路，交流电压先经过桥式整流器，再经过电容滤波电路以获得后级所需的直流电压；虽然此电路具有成本低与不必经过控制即可得到直流电源的好处，可是这种传统电容滤波式整流电路，其输入电流导通波形却只是瞬间的脉冲而已，根本无法导通成理想的波形，如图1-2所示(v in图1-1 传统整流滤波电路WFM.3 IIN vs. TIME in SecsI I N i n A m p s200100.00-100.0-200V O i n V o l t s图1-2 输入电压、输入电流与输出电压波形由图1-2可知，只有当输入电压超过电容电压时，输入电流才有流动，其输入特性曲线可以表示如图1-3，其中有一段宽度为dc V 2的死带(dead-band)，输入电压值若在这死带中，则没有电流输出，造成输入电流波形失真功率因子(Power Factor)低落，因此造成市电系统营运成本提高与供电质量不佳。

in图1-3 传统整流滤波电路输入电压与电流特性图因此，功因校正的目的就是要提高电源的使用效率，一个理想的功因校正电路，是要使从桥式整流器看进去的输入阻抗为纯电阻性；为了要达成此目的，则必须在电力转换器上或在桥式整流器与电力转换器之间，加入一个高功因校正电路，以便将脉波式电流校正成较完整的正弦波，并且使输入电流与输入电压同相位，使得功率因子提高至0.99以上、减少电源污染，发挥电源最高的效率。

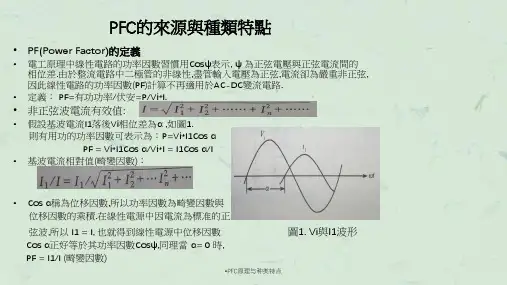

1-2 功率因子之定义早期电力客户端大多为线性负载，因此输入电压波形与输入电流波形只有相位差的问题。

线性负载一般可分成电阻性、电感性及电容性三种。

如图1-4所示为电容性负载电压与电流波形，其中电流波形会领先电压波形；如图1-5所示为电感性负载电压与电流波形，电流波形则会落后电压波形。

就以上两种负载而言，输入功率可表示为θcos rms rms I V P ⋅= (1-1)其中，rms V ：输入电压的有效值；rms I ：输入电流的有效值；θ：电抗组件造成的领先或落后的相位角。

百科名片PFC的英文全称为“Power Factor Correction”，意思是“功率因数校正”，功率因数指的是有效功率与总耗电量(视在功率)之间的关系，也就是有效功率除以总耗电量(视在功率)的比值。

基本上功率因素可以衡量电力被有效利用的程度，当功率因素值越大，代表其电力利用率越高。

一、功率因数校正计算机开关电源是一种电容输入型电路，其电流和电压之间的相位差会造成交换功率的损失，此时便需要PFC电路提高功率因数。

目前的PFC有两种，一种为被动式PFC（也称无源PFC）和主动式PFC（也称有源式PFC）。

1. 被动式PFC被动式PFC一般分“电感补偿式”和“填谷电路式(Valley Fill Circuit)”“电感补偿方法”是使交流输入的基波电流与电压之间相位差减小来提高功率因数，被动式PFC包括静音式被动PFC和非静音式被动PFC。

被动式PFC的功率因数只能达到0.7～0.8，它一般在高压滤波电容附近。

“填谷电路式”属于一种新型无源功率因数校正电路，其特点是利用整流桥后面的填谷电路来大幅度增加整流管的导通角，通过填平谷点，使输入电流从尖峰脉冲变为接近于正弦波的波形，将功率因数提高到0.9左右，显著降低总谐波失真。

与传统的电感式无源功率因数校正电路相比，其优点是电路简单，功率因数补偿效果显著，并且在输入电路中不需要使用体积大重量沉的大电感器。

2. 主动式PFC而主动式PFC则由电感电容及电子元器件组成，体积小、通过专用IC去调整电流的波形，对电流电压间的相位差进行补偿。

主动式PFC可以达到较高的功率因数──通常可达98%以上，但成本也相对较高。

此外，主动式PFC还可用作辅助电源，因此在使用主动式PFC电路中，往往不需要待机变压器，而且主动式PFC输出直流电压的纹波很小，这种电源不必采用很大容量的滤波电容。

1）PFC主电路原理图图PFC主电路原理图如图所示的无损吸收PFC主电路的原理图。

图中B1为整流桥，L1为PFC升压电感，D1为隔直二极管，S1为开关管，C1，C2，D2，D3和D4，L2组成无损吸收网路，C3为输出滤波电容。

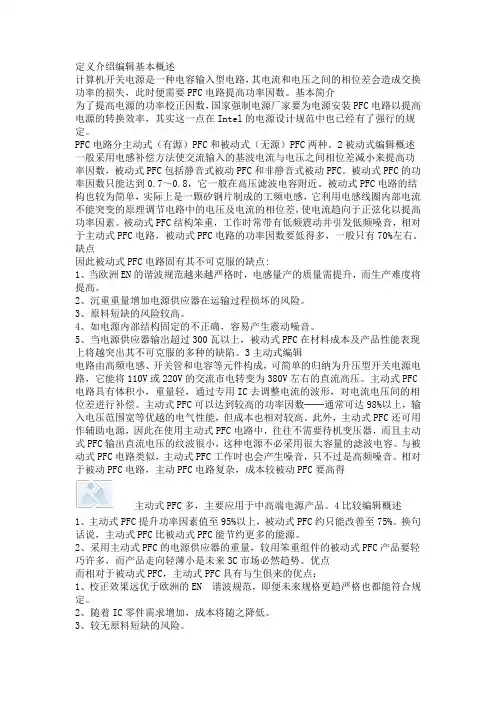

定义介绍编辑基本概述计算机开关电源是一种电容输入型电路，其电流和电压之间的相位差会造成交换功率的损失，此时便需要PFC电路提高功率因数。

基本简介为了提高电源的功率校正因数，国家强制电源厂家要为电源安装PFC电路以提高电源的转换效率，其实这一点在Intel的电源设计规范中也已经有了强行的规定。

PFC电路分主动式（有源）PFC和被动式（无源）PFC两种。

2被动式编辑概述一般采用电感补偿方法使交流输入的基波电流与电压之间相位差减小来提高功率因数，被动式PFC包括静音式被动PFC和非静音式被动PFC。

被动式PFC的功率因数只能达到0.7～0.8，它一般在高压滤波电容附近。

被动式PFC电路的结构也较为简单，实际上是一颗矽钢片制成的工频电感，它利用电感线圈内部电流不能突变的原理调节电路中的电压及电流的相位差，使电流趋向于正弦化以提高功率因素。

被动式PFC结构笨重，工作时常带有低频震动并引发低频噪音，相对于主动式PFC电路，被动式PFC电路的功率因数要低得多，一般只有70%左右。

缺点因此被动式PFC电路固有其不可克服的缺点:1、当欧洲EN的谐波规范越来越严格时，电感量产的质量需提升，而生产难度将提高。

2、沉重重量增加电源供应器在运输过程损坏的风险。

3、原料短缺的风险较高。

4、如电源内部结构固定的不正确，容易产生震动噪音。

5、当电源供应器输出超过300瓦以上，被动式PFC在材料成本及产品性能表现上将越突出其不可克服的多种的缺陷。

3主动式编辑电路由高频电感、开关管和电容等元件构成，可简单的归纳为升压型开关电源电路，它能将110V或220V的交流市电转变为380V左右的直流高压。

主动式PFC 电路具有体积小，重量轻，通过专用IC去调整电流的波形，对电流电压间的相位差进行补偿。

主动式PFC可以达到较高的功率因数──通常可达98%以上，输入电压范围宽等优越的电气性能，但成本也相对较高。

此外，主动式PFC还可用作辅助电源，因此在使用主动式PFC电路中，往往不需要待机变压器，而且主动式PFC输出直流电压的纹波很小，这种电源不必采用很大容量的滤波电容。
