4.3 计入运动副中摩擦的机构受力分析

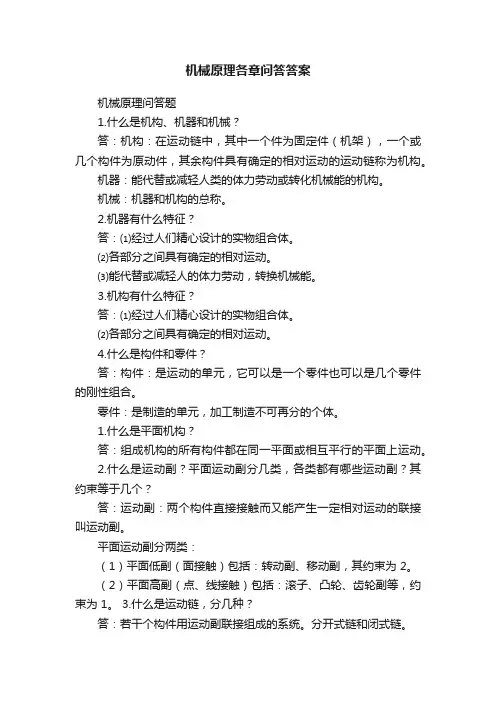

机械原理各章问答答案机械原理问答题1.什么是机构、机器和机械？答：机构：在运动链中，其中一个件为固定件（机架），一个或几个构件为原动件，其余构件具有确定的相对运动的运动链称为机构。

机器：能代替或减轻人类的体力劳动或转化机械能的机构。

机械：机器和机构的总称。

2.机器有什么特征？答：⑴经过人们精心设计的实物组合体。

⑵各部分之间具有确定的相对运动。

⑶能代替或减轻人的体力劳动，转换机械能。

3.机构有什么特征？答：⑴经过人们精心设计的实物组合体。

⑵各部分之间具有确定的相对运动。

4.什么是构件和零件？答：构件：是运动的单元，它可以是一个零件也可以是几个零件的刚性组合。

零件：是制造的单元，加工制造不可再分的个体。

1.什么是平面机构？答：组成机构的所有构件都在同一平面或相互平行的平面上运动。

2.什么是运动副？平面运动副分几类，各类都有哪些运动副？其约束等于几个？答：运动副：两个构件直接接触而又能产生一定相对运动的联接叫运动副。

平面运动副分两类：（1）平面低副（面接触）包括：转动副、移动副，其约束为 2。

（2）平面高副（点、线接触）包括：滚子、凸轮、齿轮副等，约束为 1。

3.什么是运动链，分几种？答：若干个构件用运动副联接组成的系统。

分开式链和闭式链。

4.什么是机架、原动件和从动件？答：机架：支承活动构件运动的固定构件。

原动件：运动规律给定的构件。

从动件：随原动件运动，并且具有确定运动的构件。

5.机构确定运动的条件是什么？什么是机构自由度？答：条件：原动件的数目等于机构的自由度数。

机构自由度：机构具有确定运动所需要的独立运动参数。

6 .平面机构自由度的计算式是怎样表达的？其中符号代表什么？答：F ＝3n- 2P L-P H其中：n----活动构件的数目，P L----低副的数目，p H----高副的数目。

7.在应用平面机构自由度计算公式时应注意些什么？答：应注意复合铰链、局部自由度、虚约束。

8.什么是复合铰链、局部自由度和虚约束，在计算机构自由度时应如何处理？答：复合铰链：多个构件在同一轴线上组成转动副，计算时，转动副数目为m-1个局部自由度：与整个机构运动无关的自由度，计算时将滚子与其组成转动副的构件假想的焊在一起，预先排除局都自由度。

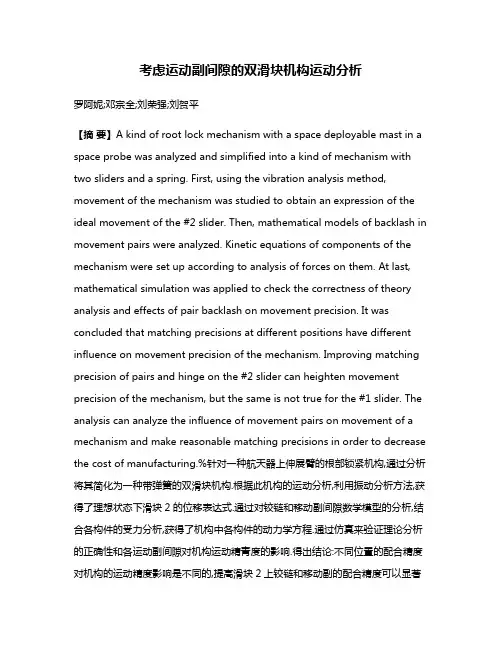

考虑运动副间隙的双滑块机构运动分析罗阿妮;邓宗全;刘荣强;刘贺平【摘要】A kind of root lock mechanism with a space deployable mast in a space probe was analyzed and simplified into a kind of mechanism with two sliders and a spring. First, using the vibration analysis method, movement of the mechanism was studied to obtain an expression of the ideal movement of the #2 slider. Then, mathematical models of backlash in movement pairs were analyzed. Kinetic equations of components of the mechanism were set up according to analysis of forces on them. At last, mathematical simulation was applied to check the correctness of theory analysis and effects of pair backlash on movement precision. It was concluded that matching precisions at different positions have different influence on movement precision of the mechanism. Improving matching precision of pairs and hinge on the #2 slider can heighten movement precision of the mechanism, but the same is not true for the #1 slider. The analysis can analyze the influence of movement pairs on movement of a mechanism and make reasonable matching precisions in order to decrease the cost of manufacturing.%针对一种航天器上伸展臂的根部锁紧机构,通过分析将其简化为一种带弹簧的双滑块机构.根据此机构的运动分析,利用振动分析方法,获得了理想状态下滑块2的位移表达式.通过对铰链和移动副间隙数学模型的分析,结合各构件的受力分析,获得了机构中各构件的动力学方程.通过仿真来验证理论分析的正确性和各运动副间隙对机构运动精青度的影响.得出结论:不同位置的配合精度对机构的运动精度影响是不同的,提高滑块2上铰链和移动副的配合精度可以显著提高机构运动精度,而滑块1与其他构件的配合精度对机构运动精度影响较小.该分析方法能够确定各运动副间隙对机构运动的影响,有利于构件间配合精度的选择和减小制造加工成本.【期刊名称】《哈尔滨工程大学学报》【年(卷),期】2011(032)003【总页数】6页(P355-360)【关键词】伸展臂;双滑块机构;间隙;振动【作者】罗阿妮;邓宗全;刘荣强;刘贺平【作者单位】哈尔滨工程大学,机电工程学院,黑龙江,哈尔滨,150001;哈尔滨工业大学,机电学院,黑龙江,哈尔滨,150001;哈尔滨工业大学,机电学院,黑龙江,哈尔滨,150001;哈尔滨工业大学,机电学院,黑龙江,哈尔滨,150001;哈尔滨工程大学,机电工程学院,黑龙江,哈尔滨,150001【正文语种】中文【中图分类】TH122航天机构的运动精度要求都是很高的，而构件的配合精度对运动精度有直接的影响［1］.构件的配合精度受到加工和安装等方面的影响，提高配合精度会大大增加制造成本［2-3］.因此，分析各运动副的配合精度对机构运动精度的影响，确定主要影响因素，减小提高配合精度范围是十分必要的.目前，间隙机构的数学模型有二状态模型、三状态模型和连续接触模型，这里采用二状态模型，即接触－分离模型，来对机构间隙进行建模研究［4-5］.1 空间一维伸展臂工作原理ADAM伸展臂于2000年NASA在进行SRTM (shuttle radar topography mission)项目时作为合成孔径雷达的支撑构件，其结构组成的二维剖面如图1所示.下面简要介绍其结构组成及伸展臂杆单元的工作原理.如图1所示，伸展臂完全收拢状态放置在承载筒内.伸展臂由承载筒和伸展单元2部分组成.承载筒按照其功能可以划分为3段，图1中从左向右依次为:装载段、消旋段、提升段.装载段用来容纳收拢状态的伸展臂，由布置在圆筒内的8条直轨道组成;消旋段用来把收拢状态的伸展臂单元展开成具有良好刚性的空间立方体，由8条布置在圆筒内壁的消旋轨道形成;提升段是整个伸展臂展开、收拢的动力源，由螺旋提升筒和4条直轨道组成，在电机的带动下通过传动机构使得螺旋筒转动从而带动伸展臂沿直轨道实现提升或收拢.伸展臂完全收拢在承载筒后由均布在筒内的4条压紧杆实现其轴向定位.伸展臂完全展开后由其根部的锁紧机构实现伸展臂与承载筒的定位锁紧功能.图1 伸展臂结构组成Fig.1 Structure of the deploy and retract mast图2为空间伸展臂根部的锁紧机构地面试验装置的机构简图.此锁紧机构安装在空间伸展臂上，随着伸展臂向上运动.当此机构运动到图示位置时，即轨道7与锁定孔8(安装于机架上)相对，轨道6与7被机架上的相应结构挡住，不能向上运动，这时只有滑块1随着此伸展臂向上运动.滑块2在滑块1的驱动下沿着轨道7向左运动.当滑块2运动到一定距离后，它就插入到孔8中.当滑块1运动到与轨道7所在的直线上时，伸展臂停止，滑块2插入到孔8的深度最深，从而空间伸展臂被滑块2锁定在当前位置.但是由于结构方面的精度和控制方面的可靠性等问题，伸展臂停止的位移未必精确.因此，滑块1的停止位置会有偏差，这样滑块2不能完全插入孔8中，从而空间伸展臂不能被完全锁紧.因此滑块1、2的连接采用连杆4、5和弹簧3的方式，这样在滑块1没有运动到轨道7所在的直线上时滑块2就可以在弹力的作用下完全插入孔8中，滑块1停止的位置有所偏差也不会影响锁紧. 图2 锁紧机构简图Fig.2 Sketch of lock mechanism根据此锁紧机构的功能和动作的分析，其机构运动简图如图3所示.由图3可以看出，此机构能够被简化为一个带有弹簧的双滑块机构.图3 机构运动简图Fig.3 Sketch of the bi-slide flex link mechanism2 机构运动分析在图3所示机构位置，轨道6、7与机架固定，滑块1在运动机构的驱动下匀速直线运动，而滑块2在滑块1的驱动下水平向左运动.首先，不考虑间隙和连杆变形的理想状态下分析其他各构件运动.在局部坐标系Osxsys中，xs轴始终与连杆的轴线重合.这里，设mi(i=1，2，3，4，5)为构件i的质量，F3为弹簧产生的弹力，f为滑块与轨道的摩擦系数，Lj(j=4，5)为构件j的长度，S为滑块2在y轴上的位移.因此，滑块2和连杆5在局部坐标系中的振动方程为式中:xs为滑块2和连杆5沿着局部坐标系中的xs轴的位移，c为与速度相关的阻尼系数，k为弹簧的弹性系数，Q为振动体在轴向受到的外力［6］.根据振动体的受力［7］，可得对方程求解，得到滑块2在局部坐标系中的位移.由于整体坐标系与局部坐标系之间的坐标变换矩阵为经过坐标变换，就可以获得滑块2在整体坐标系中的位移:式中:H1、S1为Δt时间间隔前滑块1和2的位移，S2为Δt时间间隔后滑块2的位移.3 间隙的数学模型的建立图4所示为铰链的孔与销，设铰链间存在间隙值为r，在运动过程中，当铰链的孔与销的中心的距离大于等于r时，构成铰链的2个构件会发生碰撞.2个构件碰撞时的相互作用力可以利用非线性弹簧－阻尼的形式来描述，即式中，δ为2个构件接触时法向的变形量，Fn为法向碰撞力，kj、cj1和cj2分别为2个构件的接触刚度、法向阻尼系数和切向阻尼系数，Ft为切向碰撞力，f为两构件的摩擦系数，vt为2个构件的切向相对速度［8-9］.设O1为滑块1上的销轴中心，O2为构件4上孔的中心.考虑铰链间隙时，就要增加2个坐标和1个夹角，即(xO1，yO1)、(xO2，yO2)和夹角θ.图4 铰链示意Fig.4 Sketch map of joint设由此来判断2个构件是否接触，是否有碰撞力的作用.图5 移动副示意Fig.5 Sketch map of slider图5为移动副示意图，设滑块垂直于移动方向的位移为xL1，导轨垂直于移动方向的位移为xL2，设移动副的间隙为r'，则碰撞力的计算公式与式(2)相同［10］.4 考虑间隙时机构运动分析本文认为滑块1和连杆4连接的铰链、连杆5和滑块2连接的铰链、滑块2和导轨连接的移动副存在间隙.设xi和yi(i=1，2，4，5)为构件i的平动位移，βj(j=4，5)为连杆j绕铰链中心的转动角位移，Fnij、Ftij和θij(i=1，2和j=4，5)分别为构件i和j构成的铰链在碰撞时的法向力、切向力和两中心连线的偏角，FNi和FTi(i=1，2)为滑块i与导轨间碰撞时的法向力和切向力，FN45为连杆4和5的法向作用力，Ji(i=4，5)为连杆i绕铰链中心的转动惯量［11］.根据滑块2的受力，建立滑块2在x和y方向的动力学方程.当滑块2的铰链和移动副都发生碰撞时，各碰撞力的方向由具体的位置决定.当铰链或移动副不接触时，相应的碰撞力为0.这样通过初始条件，可以求出较小时间间隔后的滑块2的加速度，再通过运动学公式求出相应的位移S和速度S·［12］.当铰链中2个构件接触时，连杆4的动力学方程为因为β4=90°－α，因此当铰链中2个构件不接触时，上面的动力学方程中相应的碰撞力为零，即可得到此状态时连杆4的动力学方程.按照初始条件和运动学方程，可进一步得到连杆4在迭代时间间隔后相应的位移和速度.利用相同方法，也可求出连杆5的位移和速度.5 仿真分析根据前面的分析获得的数学模型，利用Matlab软件，编写程序，获得运动参数的分析结果.令弹簧刚度k=0.5 N/mm，迭代时间间隔Δt=0.001 s，孔8最深处距离整体坐标系原点0.45 m.在初始状态，滑块1的位移为 H0=0.4 m，滑块2的位移为S0=0.3 m，滑块1匀速运动，其速度为－1 m/s，滑块2静止，弹簧的弹力为0，kj=7.15×10－4N/mm，cj1=0.175 N·s/mm，cj2=0，摩擦系数都为0.05，运动副的最大间隙值都取0.1 mm.图6 两滑块位移曲线Fig.6 Displacement curves of two sliders在图6中，滑块1匀速运动，因此其位移曲线为一条斜线.滑块2首先由初始位置按照一定的曲线规律运动到孔8的最深处，由于2具有一定的速度，所以滑块2与孔8发生碰撞.应力波在滑块2中往复运动一次后，滑块2以碰撞时具有的速度反向向后运动.由于弹簧给滑块2和连杆5的弹力是向左的(图3所示)，所以滑块2在碰撞后，水平向左减速运动一段距离，而后再向右运动，与孔8再次碰撞.滑块2按照这一规律运动一段时间后，滑块1运动到H=－0.1这一位置停止，滑块2稍后也达到了平衡.滑块2处铰链存在间隙时，滑块2的中心在x、y方向的误差值如图7所示.由图可知，x方向误差值以间隙值为中心波动，y方向误差值以0为中心往复振动，二者最终都收敛于各自的平衡点.由于滑块2的重力始终沿x正方向，所以其波动中心偏于正方向.而滑块2在y方向上受力随着运动而变化，没有方向固定的力作用，所以收敛点为0.因此，当此系统平衡时，在重力的作用下，铰链的销和孔的顶点接触.图8为此间隙处的碰撞力，最大值约为18 N.图7 滑块2的铰链间隙位移曲线Fig.7 Displacement curves of sliders 2 clearance图8 滑块2的铰链间隙碰撞力Fig.8 Force curves of sliders 2 backlash图9和图10分别为滑块2在x方向和y方向的误差变化曲线.通过改变各处间隙值可知，滑块1带动整个系统运动，因此滑块1的铰链中两构件主要处于接触状态，振动幅度较小.滑块与导轨间隙可以限制滑块2在x方向(即垂直于滑块2导路)的振动幅度，滑块2铰链间隙处的振动对x方向误差影响最大.滑块2的间隙对滑块2的y方向位移误差起决定作用，通过提高滑块2和连杆5的配合精度、减小滑块2和导轨的间隙值可以减小滑块2的运动误差、提高其运动精度，因此这两处的配合精度要高.而滑块1处铰链的误差值对滑块2的运动影响较小，此处的配合精度可以低些.由于间隙存在而产生的碰撞，使得机构中各构件受到碰撞力的影响.碰撞力会引起构件的弹性变形，连杆的受力变形量要比滑块的大得多，碰撞力会通过使连杆变形而影响滑块2的运动精度.但是碰撞力的作用时间短，而且2个连杆通过弹簧连接，连杆一端的连接具有一定的柔性，因此碰撞力对连杆的轴向变形影响很小.2个连杆的连接处的导向长度较长，限制了连杆的横向(垂直于轴线方向)变形，因此碰撞力对连杆的横向变形的影响也很小.这也是弹簧系统改善机构受力状况的优势体现. 图9 滑块2在x方向的误差曲线Fig.9 x direction clearance of slider 2图10 滑块2在y方向的误差曲线Fig.10 y direction clearance of slider 26 结论通过空间伸展臂的根部锁紧机构运动的理论研究和仿真分析，得到如下结论:1)在此机构中，滑块2上的移动副和铰链间隙对滑块2的运动影响最大，提高这2个运动副的配合精度，能够显著地减小滑块2的运动误差.2)间隙存在，碰撞力就存在.碰撞力的数值都较大，因此完全作用在机构上，会使构件产生大的弹性变形而影响机构运动精度.而弹簧使构件柔性连接，缓解了碰撞力对构件的影响，对机构的强度和运动都有利.这样的分析，确定了机构各运动副的配合精度对机构运动精度的影响.根据分析结果，对各配合精度进行正确选择，可以减小加工成本.参考文献:【相关文献】［1］牛治永，王三民，王磊.空间桁架可展天线三向索网预张力多目标优化［J］.机械科学与技术，2009，28(3):330-335.NIU Zhiyong，WANG Sanmin，WANG Lei.Multiobjective optimization of the pretensioning force in the tri-directional cable net of an astromesh deployable reflector ［J］.Mechanical Science and Technology for Aerospace Engineering，2009，28(3):330-335.［2］李团结，张琰，李涛.周边桁架可展天线展开过程动力学分析及控制［J］.航空学报，2009，30(3):444-449.LI Tuanjie，ZHANG Yan，LI Tao.Deployment dynamic analysis and control of hoop truss deployable antenna［J］.Acta Aeronautica et Astronautica Sinica，2009，30(3):444-449. ［3］娄振，王三民，郭家舜.可展天线臂与卫星间耦合振动特性研究［J］.机械科学与技术，2009，28(9):1208-1212.LOU Zhen，WANG Sanmin，GUO Jiashun.On characteristics of deployable antenna mast and satellite coupled vibration［J］.Mechanical Science and Technology for Aerospace Engineering，2009，28(9):1208-1212.［4］肖薇薇，陈务军，付功义.空间充气可展抛物面天线反射面设计与精度分析［J］.哈尔滨工程大学学报，2010，31 (2):257-261.XIAO Weiwei，CHEN Wujun，FU Gongyi.Analysis of the design and precision of an inflatable deployable parabolic reflector space antenna［J］.Journal of Harbin Engineering University，2010，31(2):257-261.［5］关富玲，刘亮.四面体构架式可展天线展开过程控制及测试［J］.工程设计学报，2010，17(5):381-387.GUAN Fuling，LIU Liang.Deployment control and test of deployable tetrahedral truss antenna［J］.Journal of Engineering Design，2010，17(5):381-387.［6］杨玉龙，关富玲.可展桁架天线形面精度理论分析［J］.空间科学学报，2009，29(5):529-533.YANG Yulong，GUAN Fuling.Theoretical analysis of surface error for deployable truss antenna［J］.Chinese Journal of Space Science，2009，29(5):529-533.［7］BAI Zhengfeng，TIAN Hao，ZHAO Yang.Dynamics modeling and simulation of mechanism with joint clearance［J］.Journal of Harbin Institute of Technology，2010，17(5): 706-710.［8］李发展，张艳，卢章平.考虑运动副间隙的平面五杆机构轨迹优化［J］.组合机床与自动化加工技术，2010(4): 44-46.LI Fazhan，ZHANG Yan，LU Zhangping.Trajectory optimization for planar five-bar mechanism having joints with clearances［J］.Modular Machine Tool＆Automatic Manufacturing Technique，2010(4):44-46.［9］徐长密，常宗瑜，李捷，于鹏.基于单边接触模型的含间隙槽轮机构动力学分析［J］.机械设计，2010，27(2):50-53.XU Changmi，CHANG Zongyu，LI Jie，YU Peng.Dynamics analysis for Genevamechanism containing clearances based on unilateral contact model［J］.Journal of Machine Design，2010，27(2):50-53.［10］张劲夫，张毅，和兴锁.计入材料阻尼的平面柔性连杆机器人的动力学建模和计算［J］.机械传动，2006，30 (5):24-27，30.ZHANG Jinfu，ZHANG Yi，HE Xingsuo.Dynamics modeling and calculation of planar flexible multi-link manipulators with material damping［J］.Journal of Mechanical Transmission，2006，30(5):24-27，30.［11］刘柏希，原大宁，刘宏昭，等.五参量结构阻尼模型及其在弹性机构动力学中的应用［J］.机械工程学报，2005，41(8):136-139.LIU Baixi，YUAN Daning，LIU Hongzhao，et al.Five parameters structural damping model and its application in elastic mechanism dyanmics［J］.Chinese Journal of Mechanical Engineering，2005，41(8):136-139.［12］兰朋，陆念力，丁庆勇，孙立宁.精确运动弹性动力学分析方法的显式表达［J］.南京理工大学学报:自然科学版，2005，29(2):153-157.LAN Peng，LU Nianli，DING Qingyong，SUN Lining.Explicit expression for precise kineto-elastodynamic analysis［J］.Journal of Nanjing University of Science and Technology，2005，29(2):153-157.［13］王国庆，王帑.考虑碰撞和阻尼的弹性机构动力学分析［J］.长安大学学报:自然科学版，2008，28(4):99-102.WANG Guoqing，WANG Tang.Dynamics of elastic mechanism considering contact and damping［J］.Journal of Chang＇an University:Natural Science Edition，2008，28 (4):99-102.。

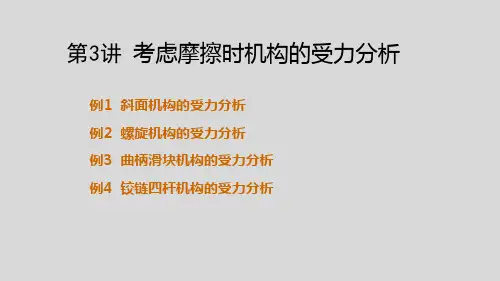

第3讲考虑摩擦时机构的受力分析
例1 斜面机构的受力分析
例2 螺旋机构的受力分析
例3 曲柄滑块机构的受力分析
例4 铰链四杆机构的受力分析
例1 考虑摩擦时斜面机构的受力分析
例2 考虑摩擦时螺旋副的受力分析

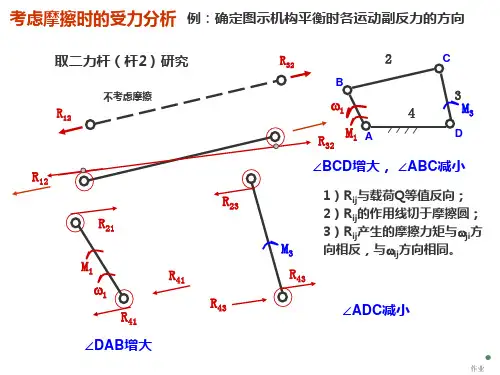

例3 考虑摩擦时曲柄滑块机构的受力分析例4 考虑摩擦时铰链四杆机构的受力分析

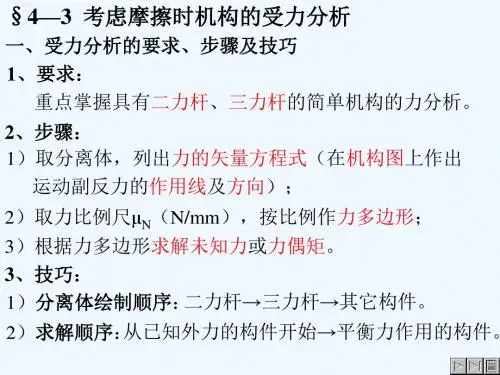

考虑摩擦时机构受力分析的一般步骤：
1）先应计算当量摩擦角和摩擦圆半径，并分析确定机构各运动副总反力的方向
2）然后再取构件为分离体，根据力的平衡条件列出机构各构件的力平衡矢量方程式
3）最后作各力三角形，并由正弦定理求得计摩擦时各运动副反力和平衡力或平衡力矩
有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店
铺）。

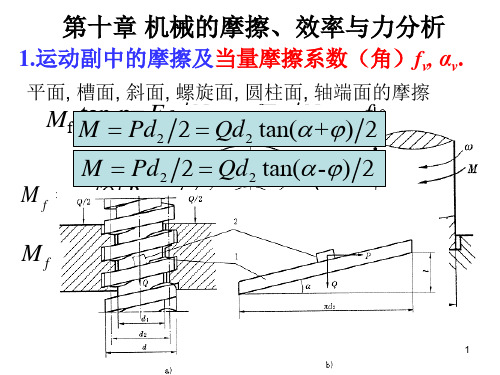

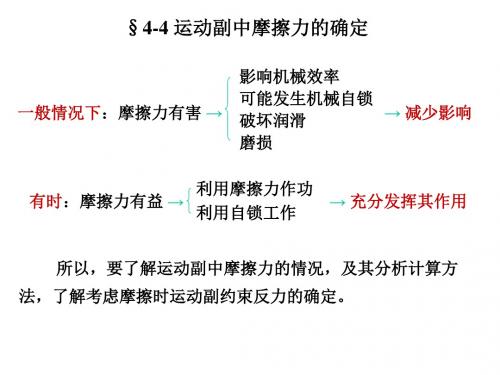

§4-2 运动副中的摩擦滑动摩擦（低副）滚动摩擦（高副）—摩擦小一、移动副的摩擦根据接触面的几何形状不同，三种情况，即单一平面接触、槽面接触和圆柱面接触。

GF N -=21库仑定律)(2121大小N f fF F =滑块1的总反力212121f N R F F F +=f F fF F F N N N f ===21212121tan φfarctan =φ★总反力F R21的方向恒与相对速度V 12方向成（90°+ ϕ）1、单一平面接触总反力摩擦角ϕF R21F N21F f 212V 12P G1平面摩擦在斜面机构中的应用1）滑块沿斜面等速上升（正行程）G ——铅垂载荷；P ——水平驱动力；F R21——滑块1所受的总反力。

为使滑块沿斜面等速上升，求P 。

021=++G F P R )tan(ϕα+=G P F R21α+ϕP GF R212）滑块沿斜面等速下降（反行程）G ——驱动力；P ’——阻止滑块加速下滑的阻力；F R21——滑块1所受的总反力。

0'21=++G F P R )tan('ϕα-=G P α-ϕP’GF R21F R21α-ϕ> 0 ，说明P′>0，保持匀速状态的力；α-ϕ≤0 ，P′≤0, G 的分力不足以使滑块运动，只有工作阻力变为驱动力时,滑块才能运动。

)tan('ϕα-=G P F R212、槽面摩擦槽形角2θG F N =⋅⋅θsin 2221θsin 21G F N =V N f Gf fG fF F ===θsin 2121当量摩擦系数θsin f f V =当量摩擦角V V f arctan =φf V ≥f , 常用楔槽面增大摩擦力，如V 带传动、三角形螺纹联接等。

但注意并非实际摩擦系数增大，而是将增大的F N21折合到 f 变为f v 。

楔形滑块F N21/2F f21F N21/2不论两运动副元素的几何形状如何，两元素间产生的滑动摩擦力均可用通式：3、圆柱面摩擦F N21是沿整个接触面各处反力的总和。
