DAC0832是8分辨率的D/A转换集成芯片。
与微处理器完全兼容。
这个DA芯片以其价格低廉、接口简单、转换控制容易等优点，在单片机应用系统中得到广泛的应用。
D/A转换器由8位输入锁存器、8位DAC寄存器、8位D/A转换电路及转换控制电路构成。
DAC0832的主要特性参数如下：* 分辨率为8位；* 电流稳定时间1us；* 可单缓冲、双缓冲或直接数字输入；* 只需在满量程下调整其线性度；* 单一电源供电（+5V～+15V）；* 低功耗，20mW。
DAC0832结构：* D0～D7：8位数据输入线，TTL电平，有效时间应大于90ns(否则锁存器的数据会出错)；* ILE：数据锁存允许控制信号输入线，高电平有效；* CS：片选信号输入线（选通数据锁存器），低电平有效；* WR1：数据锁存器写选通输入线，负脉冲（脉宽应大于500ns）有效。
由ILE、CS、WR1的逻辑组合产生LE1，当LE1为高电平时，数据锁存器状态随输入数据线变换，LE1的负跳变时将输入数据锁存；* XFER：数据传输控制信号输入线，低电平有效，负脉冲（脉宽应大于500ns）有效；* WR2：DAC寄存器选通输入线，负脉冲（脉宽应大于500ns）有效。
由WR2、XFER的逻辑组合产生LE2，当LE2为高电平时，DAC寄存器的输出随寄存器的输入而变化，LE2的负跳变时将数据锁存器的内容打入DAC寄存器并开始D/A转换。
* IOUT1：电流输出端1，其值随DAC寄存器的内容线性变化；* IOUT2：电流输出端2，其值与IOUT1值之和为一常数；* Rfb：反馈信号输入线，改变Rfb端外接电阻值可调整转换满量程精度；* Vcc：电源输入端，Vcc的范围为+5V～+15V；* VREF：基准电压输入线，VREF的范围为-10V～+10V；* AGND：模拟信号地* DGND：数字信号地DAC0832的工作方式：根据对DAC0832的数据锁存器和DAC寄存器的不同的控制方式，DAC0832有三种工作方式：直通方式、单缓冲方式和双缓冲方式。
DAC0832引脚功能电路应用原理图DAC0832是采样频率为八位的D/A转换芯片，集成电路内有两级输入寄存器，使DAC0832芯片具备双缓冲、单缓冲和直通三种输入方式，以便适于各种电路的需要(如要求多路D/A异步输入、同步转换等)。
所以这个芯片的应用很广泛,关于DAC0832应用的一些重要资料见下图：D/A转换结果采用电流形式输出。
若需要相应的模拟电压信号，可通过一个高输入阻抗的线性运算放大器实现。
运放的反馈电阻可通过RFB端引用片内固有电阻，也可外接。
DAC0832逻辑输入满足TTL电平，可直接与TTL电路或微机电路连接。
dac0832应用电路图dac0832应用电路图:DAC0832引脚功能说明：DI0~DI7：数据输入线，TLL电平。
ILE：数据锁存允许控制信号输入线，高电平有效。
CS：片选信号输入线，低电平有效。
WR1：为输入寄存器的写选通信号。
XFER：数据传送控制信号输入线，低电平有效。
WR2：为DAC寄存器写选通输入线。
Iout1:电流输出线。
当输入全为1时Iout1最大。
Iout2: 电流输出线。
其值与Iout1之和为一常数。
Rfb:反馈信号输入线,芯片内部有反馈电阻. Vcc:电源输入线(+5v~+15v)Vref:基准电压输入线(-10v~+10v)AGND:模拟地,摸拟信号和基准电源的参考地.DGND:数字地,两种地线在基准电源处共地比较好.采用ADC0809实现A/D转换。
（一） D/A转换器DAC0832DAC0832是采用CMOS工艺制成的单片直流输出型8位数/模转换器。
如图4-82所示，它由倒T型R-2R电阻网络、模拟开关、运算放大器和参考电压VREF四大部分组成。
运算放大器输出的模拟量V0为：图4-82由上式可见，输出的模拟量与输入的数字量（）成正比，这就实现了从数字量到模拟量的转换。
一个8位D/A转换器有8个输入端（其中每个输入端是8位二进制数的一位），有一个模拟输出端。
DAC0832是采样频率为八位的D/A转换器件,下面介绍一下该器件的中文资料以及电路原理方面及应用的知识。
DAC0832内部结构资料:芯片内有两级输入寄存器，使DAC0832具备双缓冲、单缓冲和直通三种输入方式，以便适于各种电路的需要(如要求多路D/A异步输入、同步转换等)。
D/A转换结果采用电流形式输出。
要是需要相应的模拟信号，可通过一个高输入阻抗的线性运算放大器实现这个供功能。
运放的反馈电阻可通过RFB端引用片内固有电阻，海可以外接。
该片逻辑输入满足TTL电压电平范围，可直接与TTL电路或微机电路相接，下面是芯片电路原理图DAC0832引脚图和内部结构电路图电路图如上图所示,此接法是用DAC0832的直通方式,只要二进制数据送到DAC0832的数据口,则会自动把数据转为相应的电压.但运放是如图的电压则输出一般不可能达到基准电压.要想达到基准电压则要提高运放的电压.当基准为负是,只要提高运放的正电压就可以使输出达到基准电压了,当基准为正是,则为提高运放的负电压,一般的运放提高两伏就可以了,但不同的运放会有些区别.程序如下:1.输出固定电压的程序#include "reg51.h"void DAC0832(unsigned char x){P2=x;}void main(){DAC0832(255);while(1){;}}2.输出三角波与正弦波程序．#include<AT89X52.H>unsigned char flag; //波型输出标置变量bit time;unsigned char sin(unsigned char x){unsigned char codesin_tab[]={125,128,131,134,138,141,144,147,150,153,156,159,162,165,168,171,174,177,180,182,185,188,191, 193,196,198,201,203,206,208,211,213,215,217,219,221,223,225,227,229,231,232, 234,235,237,238,239,241,242,243,244,245,246,246,247,248,248,249, 249,250,250,250,250,250,250,250,250,249,249,248,248,247,246,246, 245,244,243,242,241,239,238,237,235,234,232,231,229,227,225,223, 221,219,217,215,213,211,208,206,203,201,198,196,193,191,188,185, 182,180,177,174,171,168,165,162,159,156,153,150,147,144,141,138, 134,131,128,125,122,119,116,112,109,106,103,100,97,94,91,88,85,82,79,76,73,70,68,65,62,59,57,54,52,49,47,44,42,39,37,35,33,31,29,27 ,25,27,29,27,25,23,21,19,18,16,15,13,12,11,9,8,7,6,5,4,4,3,2,2,1,1,0,0,0,0,0,0 ,0,0,1,1,2,2,3,4,4,5,6,7,8,9,11,12,13,15,16,18,19,21,23,25,27,29,31 ,33,35,37,39,42,44,47,49,52,54,57,59,62,65,68,70,73,76,79,82,85,88 ,97,94,97,100,103,106,109,112,116,119,122};return sin_tab[x];}void DAC0832(unsigned char x){P2=x;}void main(){unsigned char i;TMOD=0X02; //定时器0用于控制输出波的频率TH0=256-40;ET0=1; //按键接于外部中断0，与中断1 IT0=1;IT1=1;EX0=1;EX1=1;EA=1;TR0=1;flag=0; //开始时无输出i=0;while(1){if(time==1){time="0";if(i>249)i="0";elsei++;switch(flag) //当按键1的为输出三角波，按键2时输出正弦波 {case 0:DAC0832(0);break;case 1:if(i>125)DAC0832(250-i);elseDAC0832(i);break;case 2:DAC0832(sin(i));break;default: break;}}}}void time0() interrupt 1{time="1";}void int0() interrupt 0 { //按键1接于外部中断0flag="1";}void int1() interrupt 2 //按键2接于外部中断1 {flag="2";}（注：可编辑下载，若有不当之处，请指正，谢谢!）。
dac0832中文资料引脚图电路原理DAC0832是采样频率为八位的D/A转换器件,下面介绍一下该器件的中文资料以及电路原理方面的知识。
DAC0832内部结构资料:芯片内有两级输入寄存器，使DAC0832具备双缓冲、单缓冲和直通三种输入方式，以便适于各种电路的需要(如要求多路D/A异步输入、同步转换等)。
D /A转换结果采用电流形式输出。
要是需要相应的模拟信号，可通过一个高输入阻抗的线性运算放大器实现这个供功能。
运放的反馈电阻可通过RFB端引用片内固有电阻，海可以外接。
该片逻辑输入满足TTL电压电平范围，可直接与TTL电路或微机电路相接，下面是芯片电路原理图图：点击可放大。
或下载放大。
DAC0832引脚图和内部结构电路图DAC0832程序#pragma db oe sb＃i nclude＃i nclude#define DAC0832 XBYTE[0x7fff] /* 定义端口地址 */ #define uchar unsigned charvoid delay(uchar t) { /* 延时函数 */while(t--);}void saw(void) { /* 锯齿波发生函数 */uchar i;for (i=0;i<255;i++) {DAC0832=i;}}void square(void) { /* 方波发生函数 */DAC0832=0x00;delay(0x10);DAC0832=0xff;delay(0x10);}void main(void) { /* DAC0832主程序*/uchar i,j;i=j=0xff;while(i--) {saw(); /* 产生一段锯齿波 */}while(j--) {square(); /* 产生一段方波 */}。

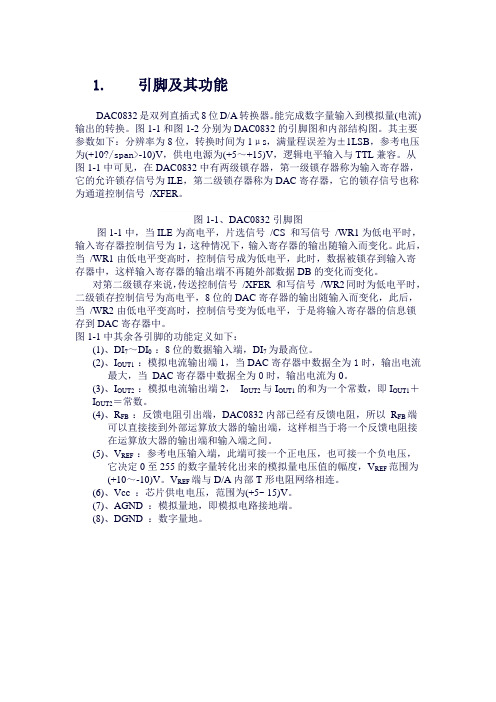

1. 引脚及其功能DAC0832是双列直插式8位D/A转换器。
能完成数字量输入到模拟量(电流)输出的转换。
图1-1和图1-2分别为DAC0832的引脚图和内部结构图。
其主要参数如下：分辨率为8位，转换时间为1μs，满量程误差为±1LSB，参考电压为(+10?/span>-10)V，供电电源为(+5～+15)V，逻辑电平输入与TTL兼容。
从图1-1中可见，在DAC0832中有两级锁存器，第一级锁存器称为输入寄存器，它的允许锁存信号为ILE，第二级锁存器称为DAC寄存器，它的锁存信号也称为通道控制信号/XFER。
图1-1、DAC0832引脚图图1-1中，当ILE为高电平，片选信号/CS 和写信号/WR1为低电平时，输入寄存器控制信号为1，这种情况下，输入寄存器的输出随输入而变化。
此后，当/WR1由低电平变高时，控制信号成为低电平，此时，数据被锁存到输入寄存器中，这样输入寄存器的输出端不再随外部数据DB的变化而变化。
对第二级锁存来说，传送控制信号/XFER 和写信号/WR2同时为低电平时，二级锁存控制信号为高电平，8位的DAC寄存器的输出随输入而变化，此后，当/WR2由低电平变高时，控制信号变为低电平，于是将输入寄存器的信息锁存到DAC寄存器中。
图1-1中其余各引脚的功能定义如下：(1)、DI7～DI0 ：8位的数据输入端，DI7为最高位。
(2)、I OUT1 ：模拟电流输出端1，当DAC寄存器中数据全为1时，输出电流最大，当DAC寄存器中数据全为0时，输出电流为0。
(3)、I OUT2 ：模拟电流输出端2，I OUT2与I OUT1的和为一个常数，即I OUT1＋I OUT2＝常数。
(4)、R FB ：反馈电阻引出端，DAC0832内部已经有反馈电阻，所以R FB端可以直接接到外部运算放大器的输出端，这样相当于将一个反馈电阻接在运算放大器的输出端和输入端之间。
(5)、V REF ：参考电压输入端，此端可接一个正电压，也可接一个负电压，它决定0至255的数字量转化出来的模拟量电压值的幅度，V REF范围为(+10～-10)V。

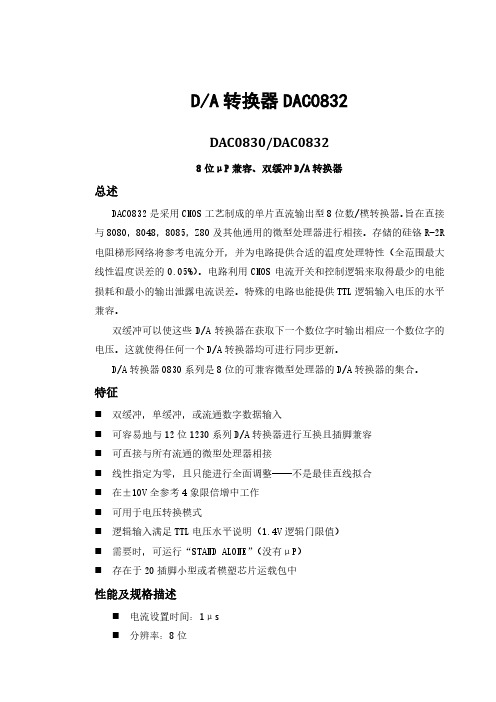

D/A转换器DAC0832DAC0830/DAC08328位μP兼容、双缓冲D/A转换器总述DAC0832是采用CMOS工艺制成的单片直流输出型8位数/模转换器。
旨在直接与8080，8048，8085，Z80及其他通用的微型处理器进行相接。
存储的硅铬R-2R 电阻梯形网络将参考电流分开，并为电路提供合适的温度处理特性（全范围最大线性温度误差的0.05%）。
电路利用CMOS电流开关和控制逻辑来取得最少的电能损耗和最小的输出泄露电流误差。
特殊的电路也能提供TTL逻辑输入电压的水平兼容。
双缓冲可以使这些D/A转换器在获取下一个数位字时输出相应一个数位字的电压。
这就使得任何一个D/A转换器均可进行同步更新。
D/A转换器0830系列是8位的可兼容微型处理器的D/A转换器的集合。
特征⏹双缓冲，单缓冲，或流通数字数据输入⏹可容易地与12位1230系列D/A转换器进行互换且插脚兼容⏹可直接与所有流通的微型处理器相接⏹线性指定为零，且只能进行全面调整——不是最佳直线拟合⏹在±10V全参考4象限倍增中工作⏹可用于电压转换模式⏹逻辑输入满足TTL电压水平说明（1.4V逻辑门限值）⏹需要时，可运行“STAND ALONE”（没有μP）⏹存在于20插脚小型或者模塑芯片运载包中性能及规格描述⏹电流设置时间：1μs⏹分辨率：8位⏹线性度：8，9或者10位（保证温度）⏹低功耗：20mW⏹单电源提供：直流5-15V典型应用图1典型应用连接连接图图2双行和小外形封装图3 封装图绝对最大额定参数（注解1，2）如果需要军事/航空特定设备，请联系国家半导体销售中心/分支机构咨询其有效性及性能。
电源电压（VCC） 17V直流电压输出电压 VCC-GND输入VREF ±12V储存温度范围 -65 ° C至+150 ° C封装耗散当TA= 25 ℃（注3 ） 500Mw直流电压的应用IOUT1或IOUT2 （注4 ） -100 mV到VCC公共服务电子化Susceptability （注4 ） 800V焊接温度（焊接， 10秒。
DAC0832中文资料DAC0832引脚图与应用电路程序
DAC0832引脚图、功能介绍、原理电路图：
DAC0832是采样频率为八位的D/A转换芯片，集成电路内有两级输入寄存器，使DAC0832芯片具备双缓冲、单缓冲和直通三种输入方式，以便适于各种电路的需要(如要求多路D/A 异步输入、同步转换等)。
所以这个芯片的应用很广泛,关于DAC0832应用的一些重要资料见下图：
D/A转换结果采用电流形式输出。
若需要相应的模拟电压信号，可通过一个高输入阻抗的线性运算放大器实现。
运放的反馈电阻可通过RFB端引用片内固有电阻，也可外接。
DAC0832逻辑输入满足TTL电平，可直接与TTL电路或微机电路连接。
DAC0832引脚功能说明：
DI0~DI7：数据输入线，TLL电平。
ILE：数据锁存允许控制信号输入线，高电平有效。
CS：片选信号输入线，低电平有效。
WR1：为输入寄存器的写选通信号。
XFER：数据传送控制信号输入线，低电平有效。
WR2：为DAC寄存器写选通输入线。
Iout1：电流输出线。
当输入全为1时Iout1最大。
Iout2：电流输出线。
其值与Iout1之和为一常数。
Rfb：反馈信号输入线,芯片内部有反馈电阻。
Vcc：电源输入线(+5v~+15v)
Vref：基准电压输入线(-10v~+10v)
AGND：模拟地,摸拟信号和基准电源的参考地。
DGND：数字地,两种地线在基准电源处共地比较好。
DAC0832内部结构和外部结构：。
DAC0832引脚功能电路应用原理图DAC0832是采样频率为八位的D/A转换芯片，集成电路内有两级输入寄存器，使DAC0832芯片具备双缓冲、单缓冲和直通三种输入方式，以便适于各种电路的需要(如要求多路D/A异步输入、同步转换等)。
所以这个芯片的应用很广泛,关于DAC0832应用的一些重要资料见下图：D/A转换结果采用电流形式输出。
若需要相应的模拟电压信号，可通过一个高输入阻抗的线性运算放大器实现。
运放的反馈电阻可通过RFB端引用片内固有电阻，也可外接。
DAC0832逻辑输入满足TTL电平，可直接与TTL电路或微机电路连接。
dac0832应用电路图dac0832应用电路图:DAC0832引脚功能说明：DI0~DI7：数据输入线，TLL电平。
ILE：数据锁存允许控制信号输入线，高电平有效。
CS：片选信号输入线，低电平有效。
WR1：为输入寄存器的写选通信号。
XFER：数据传送控制信号输入线，低电平有效。
WR2：为DAC寄存器写选通输入线。
Iout1:电流输出线。
当输入全为1时Iout1最大。
Iout2: 电流输出线。
其值与Iout1之和为一常数。
Rfb:反馈信号输入线,芯片内部有反馈电阻.Vcc:电源输入线(+5v~+15v)Vref:基准电压输入线(-10v~+10v)AGND:模拟地,摸拟信号和基准电源的参考地.DGND:数字地,两种地线在基准电源处共地比较好.采用ADC0809实现A/D转换。
（一）D/A转换器DAC0832DAC0832是采用CMOS工艺制成的单片直流输出型8位数/模转换器。
如图4-82所示，它由倒T型R-2R电阻网络、模拟开关、运算放大器和参考电压VREF四大部分组成。
运算放大器输出的模拟量V0为：图4-82由上式可见，输出的模拟量与输入的数字量（）成正比，这就实现了从数字量到模拟量的转换。
一个8位D/A转换器有8个输入端（其中每个输入端是8位二进制数的一位），有一个模拟输出端。
输入可有28=256个不同的二进制组态，输出为256个电压之一，即输出电压不是整个电压范围内任意值，而只能是256个可能值。
图4-83是DAC0832的逻辑框图和引脚排列。
图4-83D0~D7：数字信号输入端。
ILE：输入寄存器允许，高电平有效。
CS：片选信号，低电平有效。
WR1：写信号1，低电平有效。
XFER：传送控制信号，低电平有效。
WR2：写信号2，低电平有效。
IOUT1、IOUT2：DAC电流输出端。
Rfb：是集成在片内的外接运放的反馈电阻。
Vref：基准电压（-10~10V）。
Vcc：是源电压（+5~+15V）。
AGND：模拟地NGND：数字地，可与AGND接在一起使用。
DAC0832输出的是电流，一般要求输出是电压，所以还必须经过一个外接的运算放大器转换成电压。
实验线路如图4-84所示。
图4-85IN0~IN7：8路模拟信号输入端。
A1、A2、A0 ：地址输入端。
ALE地址锁存允许输入信号，在此脚施加正脉冲，上升沿有效，此时锁存地址码，从而选通相应的模拟信号通道，以便进行A/D转换。
START：启动信号输入端，应在此脚施加正脉冲，当上升沿到达时，内部逐次逼近寄存器复位，在下降沿到达后，开始A/D转换过程。
EOC：转换结束输出信号（转换接受标志），高电平有效。
OE：输入允许信号，高电平有效。
CLOCK(CP)：时钟信号输入端，外接时钟频率一般为640kHz。
Vcc：+5V单电源供电。
、Vref(+),Vref(-)：基准电压的正极、负极。
一般Vref(+)接+5V电源，Vref(-)接地。
D7~D0：数字信号输出端。
由A2、A1、A0三地址输入端选通8路模拟信号中的任何一路进行A/D转换。
第10章模拟接口10.3 数/模（D/A）转换器D/A转换器是接收数字量，输出一个与数字量相对应的电流或电压信号的模拟量接口。
D/A转换器被广泛用于计算机函数发生器、计算机图形显示以及与A/D转换器相配合的控制系统等。
10.3.1 D/A转换原理数字量的值是由每一位的数字权叠加而得的。
D/A转换器品种繁多，有权电阻DAC、变形权电阻DAC、T型电阻DAC、电容型DAC和权电流DAC等。
为了掌握数/模转换原理，必须先了解运算放大器和电阻译码网络的工作原理和特点。
1. 运算放大器运算放大器有三个特点：⑴开环放大倍数非常高，一般为几千，甚至可高达10万。
在正常情况下，运算放大器所需要的输入电压非常小。
⑵输入阻抗非常大。
运算放大器工作时，输入端相当于一个很小的电压加在一个很大的输入阻抗上，所需要的输入电流也极小。
⑶输出阻抗很小，所以，它的驱动能力非常大。
2.由电阻网络和运算放大器构成的D/A转换器利用运算放大器各输入电流相加的原理，可以构成如图10.7所示的、由电阻网络和运算放大器组成的、最简单的4位D/A 转换器。
图中，V0是一个有足够精度的标准电源。
运算放大器输入端的各支路对应待转换资料的D0，D1，…，D n-1位。
各输入支路中的开关由对应的数字元值控制，如果数字元为1，则对应的开关闭合；如果数字为0，则对应的开关断开。
各输入支路中的电阻分别为R，2R，4R，…这些电阻称为权电阻。
假设，输入端有4条支路。
4条支路的开关从全部断开到全部闭合，运算放大器可以得到16种不同的电流输入。
这就是说，通过电阻网络，可以把0000B~1111B转换成大小不等的电流，从而可以在运算放大器的输出端得到相应大小不同的电压。
如果数字0000B每次增1，一直变化到1111B，那么，在输出端就可得到一个0~V0电压幅度的阶梯波形。
3.采用T型电阻网络的D/A转换器从图10.7可以看出，在D/A转换中采用独立的权电阻网络，对于一个8位二进制数的D/A转换器，就需要R，2R，4R，…，128R共8个不等的电阻，最大电阻阻值是最小电阻阻值的128倍，而且对这些电阻的精度要求比较高。
如果这样的话，从工艺上实现起来是很困难的。
所以，n个如此独立输入支路的方案是不实用的。
在DAC电路结构中，最简单而实用的是采用T型电阻网络来代替单一的权电阻网络，整个电阻网络只需要R和2R两种电阻。
在集成电路中，由于所有的组件都做在同一芯片上，电阻的特性可以做得很相近，而且精度与误差问题也可以得到解决。
图10.8是采用T型电阻网络的4位D/A转换器。
4位元待转换资料分别控制4条支路中开关的倒向。
在每一条支路中，如果（资料为0）开头倒向左边，支路中的电阻就接到地；如果（资料为1）开关倒向右边，电阻就接到虚地。
所以，不管开关倒向哪一边，都可以认为是接“地”。
不过，只有开关倒向右边时，才能给运算放大器输入端提供电流。
T型电阻网络中，节点A的左边为两个2R的电阻并联，它们的等效电阻为R，节点B的左边也是两个2R的电阻并联，它们的等效电阻也是R，…，依次类推，最后在D点等效于一个数值为R的电阻接在参考电压V REF上。
这样，就很容易算出，C点、B点、A点的电位分别为-V REF/2，-V REF/4，-V REF/8。
在清楚了电阻网络的特点和各节点的电压之后，再来分析一下各支路的电流值。
开关S3，S2，S1，S0分别代表对应的1位二进制数。
任一资料位D i=1，表示开关S i倒向右边；D i=0，表示开关S i倒向左边，接虚地，无电流。
当右边第一条支路的开关S3倒向右边时，运算放大器得到的输入电流为-V REF/（2R），同理，开关S2，S1，S0倒向右边时，输入电流分别为-V REF/（4R），-V REF/（8R），-V REF/（16R）。
如果一个二进制数据为1111，运算放大器的输入电流I=-V REF/（2R）-V REF/（4R）-V REF/（8R）-V REF/（16R）=-V REF/（2R）（20+2-1+2-2+2-3）=-V REF/（24R）（23+22+21+20）相应的输出电压V0=IR0=-V REF R0（24R）（23+22+21+20）将资料推广到n位，输出模拟量与输入数字量之间关系的一般表达式为：V0=-V REF R0/（2n R）（D n-12n-1+D n-2 2n-2+…+D121+D020）(D i=1或0)上式表明，输出电压V0除了和待转换的二进制数成比例外，还和网络电阻R、运算放大器反馈电阻R0、标准参考电压VREF 有关。
10.3.2 D/A转换器性能参数在实现D/A转换时，主要涉及下面几个性能参数。
⑴分辨率。
分辨率是指最小输出电压（对应于输入数字量最低位增1所引起的输出电压增量）和最大输出电压（对应于输入数字量所有有效位全为1时的输出电压）之比，例如，4位DAC的分辨率为1/(24-1)=1/15=6.67%（分辨率也常用百分比来表示）。
8位DAC的分辨率为1/255=0.39%。
显然，位数越多，分辨率越高。
⑵转换精度。
如果不考虑D/A转换的误差，DAC转换精度就是分辨率的大小，因此，要获得高精度的D/A转换结果，首先要选择有足够高分辨率的DAC。
D/A转换精度分为绝对和相对转换精度，一般是用误差大小表示。
DAC的转换误差包括零点误差、漂移误差、增益误差、噪声和线性误差、微分线性误差等综合误差。
绝对转换精度是指满刻度数字量输入时，模拟量输出接近理论值的程度。
它和标准电源的精度、权电阻的精度有关。
相对转换精度指在满刻度已经校准的前提下，整个刻度范围内，对应任一模拟量的输出与它的理论值之差。
它反映了DAC的线性度。
通常，相对转换精度比绝对转换精度更有实用性。
相对转换精度一般用绝对转换精度相对于满量程输出的百分数来表示，有时也用最低位（LSB）的几分之几表示。
例如，设V FS为满量程输出电压5V，n位DAC的相对转换精度为±0.1%，则最大误差为±0.1%V FS=±5mV；若相对转换精度为±1/2LSB，LSB=1/2n，则最大相对误差为±1/2n+1V FS。
⑶非线性误差。
D/A转换器的非线性误差定义为实际转换特性曲线与理想特性曲线之间的最大偏差，并以该偏差相对于满量程的百分数度量。
转换器电路设计一般要求非线性误差不大于±1/2LSB。
⑷转换速率/建立时间。
转换速率实际是由建立时间来反映的。
建立时间是指数字量为满刻度值（各位全为1）时，DAC的模拟输出电压达到某个规定值（比如，90%满量程或±1/2LSB 满量程）时所需要的时间。
建立时间是D/A转换速率快慢的一个重要参数。
很显然，建立时间越大，转换速率越低。
不同型号DAC的建立时间一般从几个毫微秒到几个微秒不等。
若输出形式是电流，DAC的建立时间是很短的；若输出形式是电压，DAC的建立时间主要是输出运算放大器所需要的响应时间。
10.3.3 DAC0832及接口电路DAC0832是美国资料公司研制的8位双缓冲器D/A转换器。
