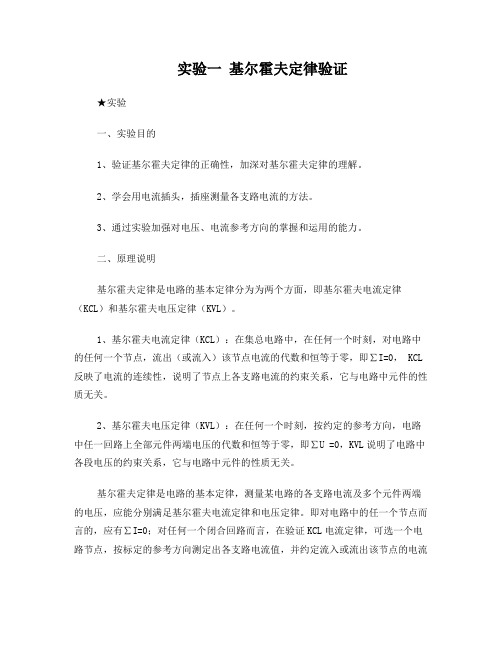

实验一基尔霍夫定律验证★实验一、实验目的1、验证基尔霍夫定律的正确性，加深对基尔霍夫定律的理解。

2、学会用电流插头，插座测量各支路电流的方法。

3、通过实验加强对电压、电流参考方向的掌握和运用的能力。

二、原理说明基尔霍夫定律是电路的基本定律分为为两个方面，即基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）。

1、基尔霍夫电流定律（KCL）：在集总电路中，在任何一个时刻，对电路中的任何一个节点，流出（或流入）该节点电流的代数和恒等于零，即∑I=0， KCL 反映了电流的连续性，说明了节点上各支路电流的约束关系，它与电路中元件的性质无关。

2、基尔霍夫电压定律（KVL）：在任何一个时刻，按约定的参考方向，电路中任一回路上全部元件两端电压的代数和恒等于零，即∑U =0，KVL说明了电路中各段电压的约束关系，它与电路中元件的性质无关。

基尔霍夫定律是电路的基本定律，测量某电路的各支路电流及多个元件两端的电压，应能分别满足基尔霍夫电流定律和电压定律。

即对电路中的任一个节点而言的，应有∑I=0；对任何一个闭合回路而言，在验证KCL电流定律，可选一个电路节点，按标定的参考方向测定出各支路电流值，并约定流入或流出该节点的电流为正。

在验证KVL电流定律通常规定：凡支路或元件电压的参考方向与回路绕行方向一致者取正号，反之取负号。

运用上述定律是必须注意电流的正方向，此方向可预先任意设定。

三、实验设备天煌教仪电子电工实验台，基尔霍夫定律验证实验板。

或是：1. 直流电压源1台 0～30V可调；1组+12V固定2. 数字万用表1块3. 电阻5只510W×3；1KW×1；330W×14. 短接桥和连接导线若干5. 实验用插件电路板1块297mm×300mm四、实验内容和步骤实验线路如图1-1所示1．实验前先任意设定三支路的电流参考方向，如图中的I1，I2，I3所示，并熟悉线路结构，掌握各开关的操作使用方法。

基尔霍夫电压定律和电流定律是电路分析中非常重要的两个定律。

它们可以帮助我们分析电路中的电压和电流分布情况，对于电路的设计和故障排除有着重要的作用。

下面让我们来逐一介绍这两个定律。

一、基尔霍夫电压定律基尔霍夫电压定律又称作基尔霍夫第二定律，它是基尔霍夫电路分析的重要基础。

该定律是由德国物理学家基尔霍夫在19世纪提出的，它描述了闭合回路中各个电阻元件上的电压之和等于电源电压之和的基本原理。

具体来说，基尔霍夫电压定律可以表示为以下几点：1.闭合回路中，从一个节点出发依次经过各个电阻元件，最后到达同一节点所经过的电阻元件的电压之和等于零。

2.电阻元件上的电压可以表示为电流乘以电阻的乘积。

3.基尔霍夫电压定律可以应用于各种电路的分析，包括并联电路、串联电路等。

通过基尔霍夫电压定律，我们可以方便地计算电路中各个电阻元件上的电压，从而了解电路中能量的分布情况。

这对于电路的设计和分析都有着重要的意义。

二、电流定律电流定律是电路分析中的另一个重要定律，它描述了闭合回路中各个支路中的电流之和等于零的原理。

电流定律可以帮助我们分析电路中电流的分布情况，对于电路的稳定性和性能有着重要的影响。

具体来说，电流定律可以表示为以下几点：1.闭合回路中，各个支路中的电流之和等于零。

2.根据欧姆定律，电流可以表示为电压与电阻的比值，即I=V/R。

3.电流定律可以应用于各种电路的分析，包括并联电路、串联电路等。

通过电流定律，我们可以方便地计算电路中各个支路中的电流，从而了解电路中电流分布的情况。

这对于电路的设计和分析也有着重要的意义。

基尔霍夫电压定律和电流定律是电路分析中非常重要的两个定律。

它们可以帮助我们了解电路中电压和电流的分布情况，对于电路的设计和分析有着重要的作用。

在工程实践中，我们经常会应用这两个定律来分析和设计各种电路，因此对这两个定律的理解至关重要。

希望通过本文的介绍，读者能够对这两个定律有所了解，进而应用于实际工程中。

理解电路中的基尔霍夫定律与回路电流定理电路是人类社会发展中至关重要的一个领域，而要理解电路的运行原理，我们需要掌握一些基本的电路定律。

在这些定律中，基尔霍夫定律和回路电流定理是我们学习电路分析的重要基石。

基尔霍夫定律是由德国物理学家基尔霍夫于19世纪中期提出的。

它分为两个部分，分别是基尔霍夫第一定律和基尔霍夫第二定律。

基尔霍夫第一定律，也称为电流定律，指出在任意一个电路节点处，流入该节点的电流之和等于流出该节点的电流之和。

简而言之，电流在一个节点处是守恒的。

这个定律可以用一个简单的数学表达式来表示：I1 + I2 + I3 + ... +In = 0。

基尔霍夫第二定律，也称为电压定律，描述了电路中的电压分布规律。

它指出在一个闭合回路中，电压源和电路中的电阻之间的电压代数和等于零。

这个定律可以通过以下的公式来表示：V1 + V2 + V3 + ... +Vn = 0。

基尔霍夫定律的理解对于电路的分析和设计至关重要。

通过基尔霍夫定律，我们可以根据电路中各个节点的电流和电压关系，找出电路中的未知电流和电压，从而进行电路参数计算和性能评估。

回路电流定理是另一个在电路分析中常用的定律。

回路电流定理，也称为基尔霍夫第二定理或基尔霍夫回路定理，是由基尔霍夫发展而来的。

回路电流定理指出在一个闭合回路中，回路电流代数和等于零。

与基尔霍夫第二定律相似，回路电流定理的表达式为：I1 + I2 + I3 + ...+In = 0。

回路电流定理可以简化电路分析过程，特别是在复杂的电路中。

通过将电路拆分成多个回路，可以分别利用回路电流定理求解每个回路中的电流值，然后再通过节点电流定律来求解电路中的其他参数。

理解和应用基尔霍夫定律与回路电流定理对于电路工程师和研究人员来说是很重要的。

它们是解决各种电路问题的关键工具，如电压、电流和功率计算，电路稳定性评估以及电路性能分析等。

除了基尔霍夫定律和回路电流定理，还有其他一些电路定律也非常重要，如欧姆定律、功率定律等。

名词解释基尔霍夫电流定律基尔霍夫电流定律，又称基尔霍夫定律，是描述电路中电流的重要定律，是电路的基础原理之一。

根据它，一个电路中的电流在任意一定点总是相等，不受其他因素的影响。

它是1827年德国物理学家阿尔弗雷德基尔霍夫发明的，最初是以一个模型等效串联电阻网络，研究变压器中晶体管电流的分布规律，从而给出了这一定律。

基尔霍夫电流定律的表达式为：对任意一点，流进该点的电流等于流出该点的电流，即I_in=I_out。

也可以这样表达，即电流穿过每一点的总和都为零，即ΣI_in=ΣI_out=0。

基尔霍夫定律的本质是一种物理现象：电流在电路中是不会发生消失的，电路中的每个部分的电流和总电流的和都会相等，所以电路中的电流在任何一定点都是相等的。

这就是古典电动力学中的守恒定律，即“等式”：电量守恒（电荷守恒）。

为了更好地说明基尔霍夫定律，下面给出一个例子：比如，在一个静止的电路中，由电池供电，电池的正极和负极通过两个电阻R_1和R_2相连，成为一个串联电路。

此时电流I形成一个闭环，路径上的每一点的电流是一样的，即从电池负极流向R_1，再流向R_2，最后流回电池正极，从而满足基尔霍夫定律。

基尔霍夫定律是电子技术学科中重要的定律之一，是分析和设计电路的重要基础。

我们用基尔霍夫定律来解决电路中直流电路中的基本问题，包括电流和电压的分析和设计问题。

此外，基尔霍夫定律也可以用于分析交流电路、放大电路、变压器和其他复杂的电路，使这些电路更加正确、可靠、高效，因此基尔霍夫定律在电子技术学科的研究和应用中具有重要的意义。

一般而言，基尔霍夫定律的实施不是一件特别困难的事情。

只要掌握了它，就可以在设计电路时正确理解电流的数量和方向，从而正确、有效地进行设计。

总之，基尔霍夫电流定律是电子技术学科中一项基础且重要的定律，它对理解电路和设计电路都有重大意义。

在实际工作中，我们对这一定律的深刻理解，恰好体现了处理电路问题的基本能力，也缩短了解决这类问题的时间。

基尔霍夫定律公式
基尔霍夫定律公式是∑I（流入）=∑I（流出），∑I=0；第一定律也叫基尔霍夫电流定律任一集总参数电路中的任一节点，在任一瞬间流出(流入)该节点的所有电流的代数和恒为零。

即就参考方向而言，流出节点的电流在式中取正号，流入节点的电流取负号。

基尔霍夫电流定律是电流连续性和电荷守恒定律在电路中的体现。

它可以推广应用于电路的任一假想闭合面。

在任一瞬间沿此回路的各段电压的代数和恒为零，即电压的参考方向与回路的绕行方向相同时，该电压在式中取正号，否则取负号。

基尔霍夫电压定律是电位单值性和能量守恒定律在电路中的体现。

基尔霍夫定律
1、 基尔霍夫电流定律
∑I （流入）=∑I （流出）
∑I=0 （I 的参考方向为流出结点）
2、基尔霍夫电压定律（以下U 、I 、E 的参考方向均为沿回路循行方向）
∑U=0
对于电阻电路 ∑RI-∑E=0 或 ∑RI=∑E （电阻上电压降等于电源上电压升）
单回路电阻电路 I ∑R=∑E 或 I= ∑
∑R E 对于一段电路（以下U 、I 、E 的参考方向为A →B ）
U AB =∑U
一段电阻电路 U AB =∑RI-∑E
一段无分支电阻电路 U AB =I ∑R-∑E
或 I= ∑
∑+R E U AB 基尔霍夫两个定律也适用于任一瞬时任何变化的电流和电压,这时电流和电压的符号要用小写字母.（课本p13）
在课本P13图1.5.6右边空白处写下
基尔霍夫电压定律（以下U 、I 、E 的参考方向均为沿回路循行方向）
∑U=0
对于电阻电路 ∑RI=∑E
单回路电阻电路 I ∑R=∑E 或 I= ∑
∑R E 对于一段电路（以下U 、I 、E 的参考方向均为A →B ） U AB =∑U
一段电阻电路 U AB =∑RI-∑E
一段无分支电阻电路 U AB =I ∑R-∑E 或 I=∑∑+R E U AB。

简述基尔霍夫定律
基尔霍夫定律是电学中的重要定律，它描述了电路中电流和电压的关系。

基尔霍夫定律分为两条：
1.基尔霍夫第一定律：电路中任意节点的电流代数和为0。

这条定律指出，一个节点的电流进入节点的总和等于从节点流出的总和。

这个定律是由基尔霍夫发现的，也称为“电流定律”。

它的应用范围很广，可以用于求解各种电路问题，如电阻、电容、电感等。

2.基尔霍夫第二定律：电路中任意一个回路的电压代数和为0。

这条定律指出，一个回路中所有电压降的代数和等于零。

这个定律也称为“电压定律”，同样可以应用于各种电路问题的求解。

基尔霍夫定律的应用非常广泛，可以用于任何复杂的电路问题的求解，包括直流电路、交流电路以及混合电路等。

在电路分析的过程中，基尔霍夫定律是最基本的工具之一，也是解决各种电路问题的关键。

- 1 -。

基尔霍夫第一定律第一定律又称基尔霍夫电流定律，简记为KCL，是电流的连续性在集总参数电路上的体现，其物理背景是电荷守恒公理。

基尔霍夫电流定律是确定电路中任意节点处各支路电流之间关系的定律，因此又称为节点电流定律，它的内容为：在任一瞬时，流向某一结点的电流之和恒等于由该结点流出的电流之和，即：基尔霍夫定律在直流的情况下，则有：基尔霍夫定律通常把上两式称为节点电流方程，或称为KCL方程。

它的另一种表示为：基尔霍夫定律在列写节点电流方程时，各电流变量前的正、负号取决于各电流的参考方向对该节点的关系（是“流入”还是“流出”）；而各电流值的正、负则反映了该电流的实际方向与参考方向的关系（是相同还是相反）。

通常规定，对参考方向背离（流出）节点的电流取正号，而对参考方向指向（流入）节点的电流取负号。

KCL的应用图KCL的应用所示为某电路中的节点，连接在节点的支路共有五条，在所选定的参考方向下有：基尔霍夫定律KCL定律不仅适用于电路中的节点，还可以推广应用于电路中的任一假设的封闭面。

即在任一瞬间，通过电路中任一假设封闭面的电流代数和为零。

KCL的推广图KCL的推广所示为某电路中的一部分，选择封闭面如图中虚线所示，在所选定的参考方向下有：基尔霍夫定律基尔霍夫第二定律第二定律又称基尔霍夫电压定律，简记为KVL，是电场为位场时电位的单值性在集总参数电路上的体现，其物理背景是能量守恒公理。

基尔霍夫电压定律是确定电路中任意回路内各电压之间关系的定律，因此又称为回路电压定律，它的内容为：在任一瞬间，沿电路中的任一回路绕行一周，在该回路上电动势之和恒等于各电阻上的电压降之和，即：基尔霍夫定律在直流的情况下，则有：基尔霍夫定律通常把上两式称为回路电压方程，简称为KVL方程。

KVL定律是描述电路中组成任一回路上各支路（或各元件）电压之间的约束关系，沿选定的回路方向绕行所经过的电路电位的升高之和等于电路电位的下降之和。

回路的“绕行方向”是任意选定的，一般以虚线表示。

基尔霍夫定律网孔电流方程基尔霍夫定律(Kirchhoff laws)是电路中电压和电流所遵循的基本规律，是分析和计算较为复杂电路的基础，1845年由德国物理学家G.R.基尔霍夫（Gustav Robert Kirchhoff，1824～1887）提出。

基尔霍夫（电路）定律包括基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）。

基尔霍夫（电路）定律既可以用于直流电路的分析，也可以用于交流电路的分析，还可以用于含有电子元件的非线性电路的分析。

1、先了解支路、节点、回路和网孔的概念。

(1)支路：由一个或几个元件首尾相接构成的无分支电路。

如：E1R1、R2、R3三条支路。

(2)节点：三条或三条以上支路的汇合点。

如B、E两个节点。

(3)回路：电路中任何闭合回路。

如ABEFA和BCDEB两条回路。

(4)网孔：内部不包含支路的回路。

如ABEFA和BCDEB两个网孔。

电路中的网孔数等于独立回路数。

2、基尔霍夫定律：分为电压定律和电流定律：(1)基尔霍夫电压定律对于电路中任何一个闭合回路，回路中各电阻上的电压降的代数和等于各电动势的代数和。

I1R1+I2R2-I3R3=E1+E2+E3(2)基尔霍夫电流定律对于任何节点而言，流入节点的电流总和必定等于流出节点的电流总和。

如上图：I2、I4、I5为流出节点的电流，I1、I3为流入节点的电流。

根据基尔霍夫定律，有I1+I3=I2+I4+I5.基尔霍夫定律的数学表达式1、基尔霍夫电流定律的表达式是：∑I=02、它的含义是：任一时刻，流入某结点的各电流矢量和为0.也可扩展到任一时刻，流入某封闭区间的各电流矢量和为0.基尔霍夫电流定律的本质是物质不灭在电学中的体现。

3、在交流电中使用基尔霍夫电流定律需注意，各交流电流的瞬时值符合∑i=0、相量值也符合∑I =0(这里的I 具有相量角度)，但有效值不符合∑I=0.所以KCL在交流电路一定要用瞬时值或相量来进行计算。
