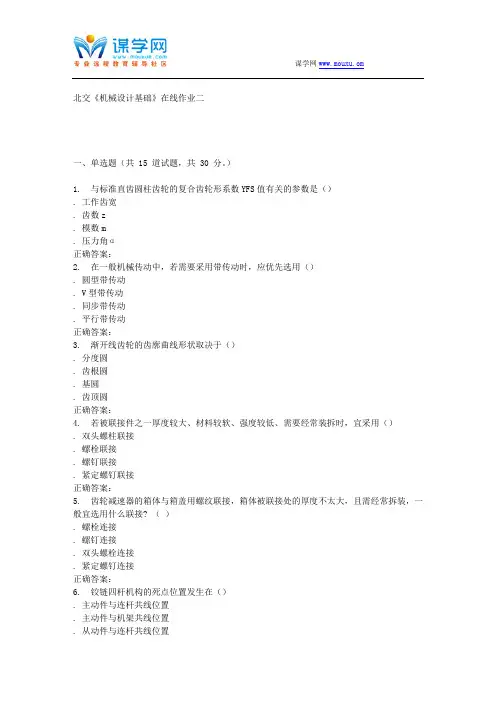

北交《机械设计基础》在线作业二一、单选题（共 15 道试题，共 30 分。

）1. 与标准直齿圆柱齿轮的复合齿轮形系数YFS值有关的参数是（）. 工作齿宽. 齿数z. 模数m. 压力角α正确答案：2. 在一般机械传动中，若需要采用带传动时，应优先选用（）. 圆型带传动. V型带传动. 同步带传动. 平行带传动正确答案：3. 渐开线齿轮的齿廓曲线形状取决于（）. 分度圆. 齿根圆. 基圆. 齿顶圆正确答案：4. 若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用（）. 双头螺柱联接. 螺栓联接. 螺钉联接. 紧定螺钉联接正确答案：5. 齿轮减速器的箱体与箱盖用螺纹联接，箱体被联接处的厚度不太大，且需经常拆装，一般宜选用什么联接? （）. 螺栓连接. 螺钉连接. 双头螺栓连接. 紧定螺钉连接正确答案：6. 铰链四杆机构的死点位置发生在（）. 主动件与连杆共线位置. 主动件与机架共线位置. 从动件与连杆共线位置. 从动件与机架共线位置正确答案：7. 螺纹联接的自锁条件为（）. 螺纹升角大于摩擦角. 螺纹升角小于等于当量摩擦角. 螺纹升角大于等于摩擦角. 螺纹升角大于等于当量摩擦角正确答案：8. 一对齿轮啮合时，两齿轮的（）始终相切。

. 分度圆. 基圆. 节圆. 齿根圆正确答案：9. 当曲柄为原动件时，下述哪种机构具有急回特性？（）. 平行双曲柄机构. 对心曲柄滑块机构. 摆动导杆机构. 上述三项都没有正确答案：10. 普通螺纹的公称直径是（）径. 大. 小. 中. 低正确答案：11. 齿轮弯曲强度计算中所用的齿形系数YF的大小与齿轮的（）有关. 齿数. 模数. 齿宽. 压力角正确答案：12. 在凸轮机构的从动件选用等速运动规律时，其从动件的运动（）. 将产生柔性冲击. 没有冲击. 将产生刚性冲击. 既有刚性冲击又有柔性冲击正确答案：13. 设计滚子从动件盘形凸轮机构时，滚子半径（）. 大于实际廓线的最小曲率半径. 小于实际廓线的最小曲率半径. 大于理论廓线的最小曲率半径. 小于理论廓线的最小曲率半径正确答案：14. 带传动的中心距过大将会引起什么不良后果？（）. 带易磨损. 带产生抖动. 带易疲劳断裂. 无影响正确答案：15. 刚性联轴器和弹性联轴器的主要区别是什么?（）. 弹性联轴器能补偿两轴较大的偏移，而刚性联轴器不能补偿. 弹性联轴器内有弹性元件，而刚性联轴器则没有. 弹性联轴器过载时打滑，而刚性联轴器不能. 没有区别正确答案：北交《机械设计基础》在线作业二二、多选题（共 10 道试题，共 40 分。

一. 单选题（共20题,每题2分,共40分）
6. 蜗杆蜗轮传动中，蜗杆的头数为Z1，直径系数为q，蜗轮齿数为Z2，则蜗杆蜗轮传动的标准
8. 在键联接设计中，普通平键的长度尺寸主要依据( )选定。

（2分）
14. 曲柄摇杆机构中，曲柄为主动件时，( )为死点位置。

（2分）
二. 判断题（共25题,每题2分,共50分）
1. 同一模数和同一压力角，但不同齿数的两个齿轮，可以使用同一把前轮刀具进行加工。

（2
2. 一对渐开线标准直齿圆柱齿轮的正确啮合条件:只要两齿轮模数相等即可。

（2分）
6. 压力角就是主动件所受驱动力的方向线与该点速度的方向钱之间夹角。

（2分）
10. 机构中的主动件和从动件，都是构件。

（2分）
17. 在曲柄摇杆机构中，曲柄和连杆共线，就是“死点”位置。

（2分）
21. 构件受两个力作用平衡时，两个力的大小相等、方向相反并作用在一条直线上。

（2分）
22. 机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组
三. 多选题（共5题,每题2分,共10分）
1. 标准外啮合斜齿轮传动的正确啮合条件是：两齿轮的（）模数和（）都相等，齿轮的（）角相等、旋向（）。

（2分）
1、小米的新工作需要录入大量文件,可他对打字不是很在行
3. 平键联接靠键和键槽的（）传力，高度方向有（），不会影响轴与轴
页脚内容11。

《机械设计基础》试题七答案一、填空（每空1分，共20分）1、渐开线标准直齿圆柱齿轮传动，正确啮合条件是模数相等，压力角相等。

2、凸轮机构的种类繁多，按凸轮形状分类可分为：盘形凸轮、移动凸轮、圆柱凸轮。

3、 V带传动的张紧可采用的方式主要有：调整中心距和张紧轮装置。

4、齿轮的加工方法很多，按其加工原理的不同，可分为范成法和仿形法。

5、平面四杆机构中，若各杆长度分别为a=30，b=50，c=80，d=90，当以a为机架，则该四杆机构为双曲柄机构。

6、凸轮机构从动杆的运动规律，是由凸轮轮廓曲线所决定的。

7、被联接件受横向外力时，如采用普通螺纹联接，则螺栓可能失效的形式为__拉断。

二、单项选择题（每个选项0.5分，共20分）（）1、一对齿轮啮合时 , 两齿轮的 c 始终相切。

(A)分度圆 (B) 基圆 (C) 节圆 (D) 齿根圆（）2、一般来说， a 更能承受冲击，但不太适合于较高的转速下工作。

(A) 滚子轴承 (B) 球轴承 (C) 向心轴承 (D) 推力轴承（）3、四杆机构处于死点时，其传动角γ为A 。

（A）0°（B）90°（C）γ>90°（D）0°<γ<90°（）4、一个齿轮上的圆有 b 。

（A）齿顶圆和齿根圆（B）齿顶圆，分度圆，基圆和齿根圆（C）齿顶圆，分度圆，基圆，节圆，齿根圆（D）分度圆，基圆和齿根（）5、如图所示低碳钢的σ－ε曲线，，根据变形发生的特点，在塑性变形阶段的强化阶段(材料恢复抵抗能力)为图上 C 段。

（A）oab（B）bc（C）cd（D）de（）6、力是具有大小和方向的物理量，所以力是 d 。

（A）刚体（B）数量（C）变形体（D）矢量（）7、当两轴距离较远，且要求传动比准确，宜采用。

(A) 带传动 (B)一对齿轮传动 (C) 轮系传动（D）螺纹传动（）8、在齿轮运转时，若至少有一个齿轮的几何轴线绕另一齿轮固定几何轴线转动，则轮系称为 a 。

江阴职业技术学院机电系所有专业 《机械设计基础（二）》期末试卷A参考答案及评分标准一、填空题（每空1分，共20分）1、分度圆 节圆2、标准模数 标准压力角3、仿形法 范成法4、相等 不等5、型号 基准长度6、帘布芯 绳芯7、多 小8、孔 轴9、接触角 轴向 10、转矩 弯矩二、选择题（每题2分，共30分）1、D2、C3、D4、D5、C6、A7、B8、A9、B 10、B 11、D 12、D 13、C 14、C 15、A三、问答题（共10分）1、答：模数、压力角、齿顶高系数、顶隙系数均为标准值，且分度圆上的齿厚等于齿槽宽的齿轮称为标准齿轮。

（模数、压力角、齿顶高系数、顶隙系数、分度圆上的齿厚等于齿槽宽各１分）2、答：按抗扭强度估算轴的最小直径。

（１分）计算公式为：3n PC d ≥ （１分）其中：C ——由轴的材料和受载情况所决定的系数 （１分）P ——轴传递的功率 （１分） n ——轴的转速 （１分）四、计算题（每题10分，共30分）1、解：（１０分）该轮系属于行星轮系。

3412414114Z Z Z Z n n n n n n i H H H H H ⋅+=--== （５分） 由图知：04=n （２分）代入上式得：168115214141393901=⨯⨯=--H H n n n 5.1011==n ni H H （２分）H n 和1n 转向相同。

（１分）2、解：（１０分）（1）齿轮3的旋向为右旋 （１分）齿轮4的旋向为左旋 （１分）（2）22222222222sin 2cos 22βββββ⋅⋅=⋅⋅=⋅=⋅=Z m T tg Z m T tg d T tg F F n n t a （１分）同理：33333sin 2β⋅⋅=Z m T F n a （１分）要使：32a a F F =则： 33332222sin 2sin 2ββ⋅⋅=⋅⋅Z m T Z m T n n因为：32T T =所以：333222sin 2sin 2ββ⋅⋅=⋅⋅Z m Z m n n （１分）3sin 175115sin 5131β⋅⨯=⋅⨯47.83=β （２分）（3）齿轮2的受力图如下图所示： （３分，每个分力１分）3、解：（１０分）（１）计算轴承的当量动载荷Ｐ028.0328009200==r a C F 22.0=e 26.03500920==r a F F ＞eX=0.56 Y=1.99 （2分，X 、Y 各1分）()N YF XF P a r 8.379092099.1350056.0=⨯+⨯=+=（3分，公式2分、结论1分）（2）计算轴承的寿命h L()h P f C f n L P r t h 201558.37902.147800196060106010366=⎪⎭⎫ ⎝⎛⨯⨯⨯=⎪⎪⎭⎫ ⎝⎛=ε（5分，公式3分、结论2分）五、结构改错（共10分）1——轴承外圈没有实现轴向固定2——箱体上的加工面和非加工面应分开3——端盖和箱体之间应有调整垫片4——安装齿轮的轴段长度应小于齿轮的宽度5——齿轮没有实现周向固定（缺键）6——多余轴段7——轴承内圈应留有拆卸高度8——缺密封装置9——端盖内孔直径应略对于轴径10——不同配合要求的零件不能装在同一轴段上11——联轴器没有实现轴向定位江阴职业技术学院机电系所有专业《机械设计基础（二）》期末试卷B参考答案及评分标准一、填空题（每空1分，共20分）1、基圆半径越大2、范成法 173、节圆啮合角4、低大5、小 多6、b c σσσ++1带绕上小带轮上 7、链节距 大 8、调心轴承 成对 9、心轴 转轴 10、球 滚子二、选择题（每题2分，共30分）1、 B2、C3、B4、 D5、D6、 B7、B8、C9、 A 10、A 11、C 12、B 13、D 14、 B 15、A三、问答题（每题5分，共10分）1、答：齿轮传动的失效形式有五种：轮齿折断、齿面点蚀、齿面胶合、齿面磨损、齿面塑性变形 （各1分） 2、答：滚动轴承的支承结构有三种：双支点单向固定支承、一端双向固定一端游动支承、双支点游动支承四、计算题（每题10分，共30分）1、解：该轮系为组合轮系 （1）分清轮系4、5、6组成行星轮系，1、2、3组成定轴轮系 （2分） （2）分别列式46646446Z Z n n n n n n i H HH HH -=--== 464-=--H Hn n n n （1） （2分） 4133113-=-==Z Z n n i （2） （2分） 由图可知：43n n = （3）06=n （4） （2分）由以上四式得：2011-==HH n ni （1分）1n 和H n 方向相反。
