华东中石油《机械原理》2015年春学期在线作业（二）答案

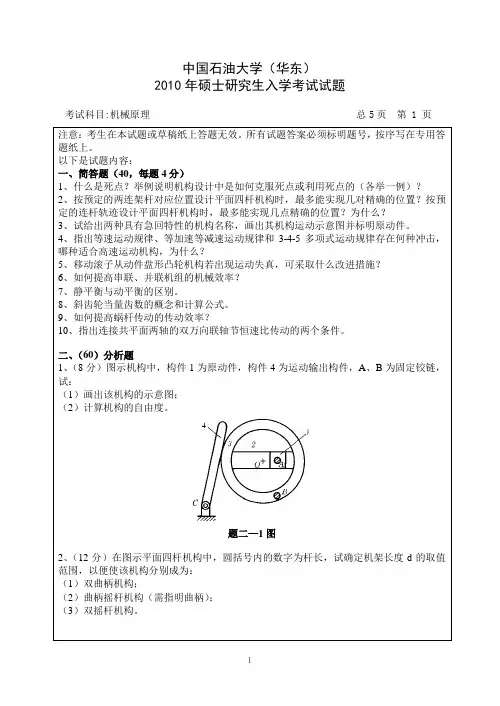

１ 中国石油大学（华东）

2010年硕士研究生入学考试试题

考试科目:机械原理 总5页 第 1 页

注意：考生在本试题或草稿纸上答题无效。所有试题答案必须标明题号，按序写在专用答题纸上。

以下是试题内容：

一、简答题（40，每题4分）

1、什么是死点？举例说明机构设计中是如何克服死点或利用死点的（各举一例）？

2、按预定的两连架杆对应位置设计平面四杆机构时，最多能实现几对精确的位置？按预定的连杆轨迹设计平面四杆机构时，最多能实现几点精确的位置？为什么？

3、试给出两种具有急回特性的机构名称，画出其机构运动示意图并标明原动件。

4、指出等速运动规律、等加速等减速运动规律和3-4-5多项式运动规律存在何种冲击，哪种适合高速运动机构，为什么？

5、移动滚子从动件盘形凸轮机构若出现运动失真，可采取什么改进措施？

6、如何提高串联、并联机组的机械效率？

7、静平衡与动平衡的区别。

8、斜齿轮当量齿数的概念和计算公式。

9、如何提高蜗杆传动的传动效率？

10、指出连接共平面两轴的双万向联轴节恒速比传动的两个条件。

二、（60）分析题

1、（8分）图示机构中，构件1为原动件，构件4为运动输出构件，A、B为固定铰链，试：

（1）画出该机构的示意图；

（2）计算机构的自由度。

4C 题二—1图

2、（12分）在图示平面四杆机构中，圆括号内的数字为杆长，试确定机架长度d的取值范围，以便使该机构分别成为：

（1）双曲柄机构；

（2）曲柄摇杆机构（需指明曲柄）；

（3）双摇杆机构。

２

题二—2图

3、（12）如图所示为一机构的初拟设计方案。意图是将凸轮1的回转运动转化为构件4的上下往复运动。要求：

（1）计算其自由度，如有局部自由度、复合铰链或虚约束请指出；

（2）分析该方案是否合理，若不合理，请提出两种修改方案并用简图表示。

教育部重点推荐学科网站、初中物理新课标教学专业性网站---《初中物理在线》。5000余个精品课件、上万套精品教案、试卷，让您的每一节课都能在这里找到合适的教学资源。 人教版第13章《力和机械》测试题及答案

一、填空题

1．物体的重力是由于_____而产生的，重力在物体上的作用点叫做物体的_____．

2．水总是从高处流向低处是因为水受_____的作用，推桌子很难推动，是因为桌子受到_____的作用．

3．物体所受的重力与它的质量_____，表达式为_____，一个质量是30 kg的物体所受重力是_____

N．一只熊猫的体重是490 N，它的质量是_____．

4．体重为400 N的某学生站在静止的电梯里受到______力和______力，它们的施力物体分别是______和______，该同学受到电梯地板对他向上的作用力等于_____N．

5．汽车的轮胎上和鞋底上都有花纹，这是为了_____，起到_____的作用，机器的转动部分要加油，这是为了_____起到_____的作用．

6．一个质量是10 kg的物体，沿水平面做匀速直线运动，已知物体受到的摩擦力是20 N，则物体受到的拉力是_____ N；如果将该物体用绳悬挂起来，绳对物体的拉力是_____ N，若拉住绳子使物体匀速上升，则绳子对物体施加的拉力是_____ N．

7．动力臂大于阻力臂的杠杆叫_____杠杆，使用这种杠杆必定_____距离；动力臂小于阻力臂的杠杆叫______；使用这种杠杆可以_____距离；等臂杠杆就是_____和_____相等的杠杆．既_____又_____的杠杆是没有的．

8．如图12—1所示，物体G重60 N，挂在匀质杠杆的一端，要使杠杆平衡可以在A点加一个方向为_____的_____ N的力；也可以在B点加一个方向为_____的_____ N的力．

图12—1 图12—2 图12—3

《中国特色社会主义理论体系概论》2015年春学期在线作业(一)

一、单选题：

1.社会主义本质理论把我们对( )的认识提高到一个新的科学水平。 (满分:4)

A. 马克思主义

B. 列宁主义

C. 社会主义

D. 共产主义

正确答案:C

2.我国剥削制度被消灭的标志是( )。 (满分:4)

A. 中华人民共和国的建立

B. 土地改革的顺利完成

C. 全国大陆的解放与统一

D. 三大改造的基本完成

正确答案:D

3.科学发展观的核心是( )。 (满分:4)

A. 发展

B. 全面协调可持续

C. 统筹兼顾

D. 以人为本

正确答案:D

4.( )是中国共产党在改革开放历史新时期的伟大实践中，不断坚持和发展马克思主义的结果，是马克思主义中国化的最新成果。 (满分:4)

A. 邓小平理论

B. 中国特色社会主义理论体系

C. 三个代表

D. 中国化的马克思主义

正确答案:B

5.( )是邓小平在领导改革开放和现代化建设中，不断提出和反复思考的首要的基本的理论问题。而搞清楚这个问题，关键是要在科学总结历史经验和坚持社会主义基本制度的基础上进一步认清社会主义的本质。 (满分:4)

A. 什么是社会主义，为什么建设社会主义

B. 为什么建设社会主义，怎样建设社会主义

C. 什么是社会主义，怎样建设社会主义

D. 什么是社会主义

建设怎样的社会主义

正确答案:C

6.实行对外开放的前提是( )。 (满分:4)

A. 独立自主、自力更生

B. 发展对外贸易，引进资金和先进技术

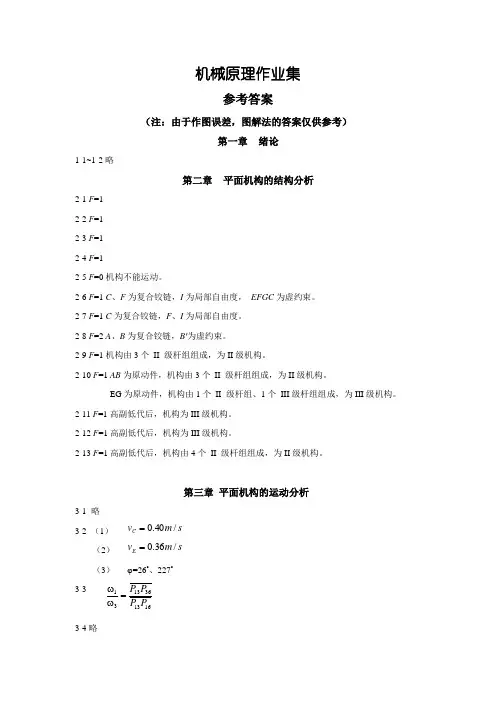

机械原理作业集

参考答案

（注：由于作图误差，图解法的答案仅供参考）

第一章 绪论

1-1~1-2略

第二章 平面机构的结构分析

2-1 F=1

2-2 F=1

2-3 F=1

2-4 F=1

2-5 F=0机构不能运动。

2-6 F=1 C、F为复合铰链，I为局部自由度， EFGC为虚约束。

2-7 F=1 C为复合铰链，F、I为局部自由度。

2-8 F=2 A、B为复合铰链，B为虚约束。

2-9 F=1机构由3个  级杆组组成，为II级机构。

2-10 F=1 AB为原动件，机构由3个  级杆组组成，为II级机构。

EG为原动件，机构由1个  级杆组、1个 III级杆组组成，为III级机构。

2-11 F=1高副低代后，机构为III级机构。

2-12 F=1高副低代后，机构为III级机构。

2-13 F=1高副低代后，机构由4个 II 级杆组组成，为II级机构。

第三章 平面机构的运动分析

3-1 略

3-2 （1）

（2）

（3） =26°、227°

3-3

3-4略 smvC/40.0smvE/36.01613361331PPPP 2 3-5

3-6略

3-7 （a）、（b）存在， （c）、（d）不存在。

3-8略

3-9

3-10

3-11

3-12略

3-13略

3-14

第四章 平面机构的力分析

4-1

4-2 F=1430N

4-3~4-7略

第五章 机械的效率和自锁

5-1 =0.57

5-2 =0.22，Q=10298N

5-3 =0.82，P=8.03kw

5-4 =0.63，P=9.53kw

5-5   2

5-6 F=140N，自锁

5-7 效率

不自锁条件：

255/71.0/292.0smasmv233/8/2sradsrad233/5.11/6.2sradsradsmvD/2.2232/95.110smv)sin)((211212llllllffV)tan(tantan)tan(90 3 第六章 机械的平衡
