变压器防雷保护的原理变压器防雷保护的原理主要包括以下几个方面：1. 雷电的形成和特点：雷电是一种高能量、高电压、高电流的自然现象，诱发雷电的主要因素有电荷分离、电场强度、空间倾斜等。
雷电具有爆发性、瞬态性和高频性的特点，可能导致设备损坏、火灾和人员伤亡。
2. 变压器的特点：变压器是电能传输和变换的重要设备，主要由高压线圈、低压线圈和铁芯组成。
当雷电击中变压器时，可能导致线圈绝缘破坏、瞬态电压过高、电涌等问题，从而对设备造成严重损坏。
3. 防雷保护的原则：变压器的防雷保护主要遵循两个原则，一是尽量减小雷电对变压器的直接冲击，二是将雷电产生的过电压和过电流引导到接地或绝缘地。
4. 防雷保护装置：为了实现变压器的防雷保护，通常会采用以下装置：（1）避雷针：避雷针是用于引导雷电放电的导体杆状物，通常安装在变压器上方的高处。
避雷针通过尖端放电，将雷电引导到地面，从而减小雷电直接击中变压器的可能性。
（2）避雷器：避雷器是一种用于限制过电压的装置，主要由外壳、电极和电阻组成。
当过电压到达设定值时，避雷器会自动分流，将过电压引入地线，从而保护变压器不受损。
（3）避雷接地：避雷接地是将过电压引入地线的过程，通常通过铜棒或铜带将避雷器接地。
合理的接地系统可以提供低阻抗路径，将过电压平稳地导入地下，从而降低雷电对变压器的伤害。
（4）电涌保护装置：电涌保护装置主要用于限制过电流，通常通过金属氧化物压敏电阻等元件实现。
当电涌产生时，电涌保护装置会迅速导通，将电涌分流到地线，保护变压器免受电涌损害。
5. 防雷保护系统的建立：为了实现变压器的全面防雷保护，需要建立完整的防雷保护系统。
这个系统包括避雷针、避雷器、避雷接地系统、电涌保护装置等组成，通过合理的布局和接地设计，将雷电产生的过电压和过电流有效地引导到地下。
总结起来，变压器防雷保护的原理是通过引导和限制雷电产生的过电压和过电流，以减小雷电对变压器的直接冲击。
通过合理的布局和接地系统的建立，可以提供低阻抗路径，将雷电平稳地导入地下，从而保护变压器免受雷电的损害。
变压器防雷安全措施变压器是电力系统中重要的电气设备，用于变换电能的电压，为各类设备提供稳定的电能。
然而，在雷电活动频繁的地区或季节，变压器容易受到雷电的攻击，造成设备损坏和人员伤害。
因此，为了确保变压器的安全运转，必须采取一系列的防雷措施。
本文将就变压器防雷安全措施展开讨论，以期为用户提供参考。
一、变压器防雷安全现状众所周知，雷电对建筑物和设备造成的破坏是不可低估的。
在变压器防雷危害方面，主要表现为以下几方面：1. 直击破坏：当雷电直接击中变压器，电荷通过设备内部电线电缆等媒介导致设备内部元器件损坏，从而影响设备的使用寿命和性能。
2. 感应破坏：当雷电附近放电时，会在电路中产生一定的感应电流和感应电压，从而影响变压器的性能。
3. 绝缘破坏：在雷电活动过程中，电荷会产生静电场，电场强度高于设备的绝缘强度，从而形成绝缘损坏，影响设备的使用寿命和性能。
二、变压器防雷安全措施1. 绝缘防护绝缘防护是变压器防雷的重要措施。
变压器应选用具有良好绝缘性能的材料，如由石英砂和树脂等材料制作的绝缘支撑。
另外，变压器的绝缘导体应严格符合规范标准，且必须与大地电位隔离。
2. 接地保护接地保护是遏制雷击干扰和低频干扰的有效技术措施。
变压器的导体必须接地保护，以保证设备处于电场均衡状态。
接地保护可以使用“屏蔽接地”或“直接接地”方法。
屏蔽接地是将变压器导体接入屏蔽装置，从而防止电磁波的干扰；而直接接地是将变压器导体直接接入大地，从而达到放电保护的目的。
3. 避雷针保护避雷针是一种用于防止雷击损害的重要设备。
避雷针通常安装在变压器上方，当雷电击中避雷针时，会在避雷针与大地间形成针间电位差，进而将雷电引至大地。
这样就可以防止雷电直接攻击变压器，减少设备的损坏率。
4. 闪络器保护闪络器也是变压器保护的一种重要技术措施。
当雷电产生时，闪络器能够迅速放电，将问题区域的电荷导向大地，从而遏制雷击干扰。
闪络器的选择应符合设备要求，并定期进行检查和维护。
变压器防雷措施和接地要求变压器据不完全统计，年平均雷暴日数在35~45的地区，10kv级配电变压器被雷击损坏率大约占配变总数4%~10%。
损坏的主要原因是变压器装设的避雷器和接地引下线不妥而造成的。
如；①变压器高压侧避雷器利用支架作接地引下线；②变压器中性点、高、低压侧避雷器分别接地；③避雷器未作预防性试验；④接地引下线截面过小及引线过长等。
1.杆上变压器防火维护⑴容量在100kva以上的变压器，高压侧一般采用三个阀型避雷器作保护；50~100kva的变压器，一般采用两个阀型避雷器和一个保护间隙（又称火花或角形间隙），也有采用三个阀型避雷器作保护；50kva以下的变压器，一般采用角形间隙，或两个阀型避雷器和一个角形间隙作保护。
高压两端装设避雷器，能够有效率避免高压两端线路示现时雷电波袭入而损毁变压器。
工程中常在配变10kv高压两端装设fs―10型阀型避雷器高压侧装设避雷器后，避雷器接地线应与变压器外壳及低压侧中性点连接后共同接地，以充分发挥避雷器限压作用和防止逆闪络。
（中性点不接地运行时，在中性点对地加装击穿保护间隙）。
⑵多雷地区的10kv，或y，连结的配电变压器，为避免扰动两端雷电入侵波转换至高压两端损毁变压器的绝缘，以及避免反转换波（指变压器高压侧受雷电，避雷器振动，其接地装置上的电压将通过变压器扰动绕组转换至高压两端的冲击波）损毁变压器的绝缘，在扰动两端宜装设一组扰动阀型避雷器（如fs―0.25型、fs―0.5型）或压敏电阻（如my―400型、my―440型）通在流量10~20ka或打穿保险器。
防火接线如下图；1变压器u10kvvw低、扰动两端避雷器的接线fs-10my―400或fs―0.25变压器外壳380/220vuvw⑶35/0.4kv直配变压器，高压两端和扰动两端均应当装设阀型避雷器。
⑷也可以使用阀型避雷器和火花间隙双重维护。
以避雷器居多，火花间隙为后备维护。
⑸实际施工中，常在配变高压套管的引线与避雷器引线之间绕8~10匝直径为8~10cm的空心线圈。
变压器防雷措施和接地要求变压器是电力系统中常见的电气设备，用于将高压输电线路上的电能转换为低压用电电能。
由于变压器经常处于室外环境，特别是在雷电多发的地区，为了保护变压器免受雷击的破坏，需要采取一系列的防雷措施和接地要求。
防雷措施：1.安装避雷针：在变压器周围安装避雷针，将避雷针与变压器的金属外壳等导体相连，形成一个完整的保护系统，将雷击电流导入地下，保护变压器。
2.安装避雷器：在变压器的高压侧和低压侧分别安装避雷器。
避雷器是一种具有特定动作特性的电器元件，当遭受雷击时，能够引导大部分雷电流通过流经避雷器，保护变压器不受雷击损坏。
3.建造避雷亭：在变压器附近设置避雷亭，避雷亭顶部应有良好的避雷装置，接地引流电流，避免雷电直接击中变压器。
4.导线绝缘处理：将高压线路与低压线路之间的导线进行良好的绝缘处理，避免雷电通过导线直接传导到变压器。
接地要求：1.接地装置的种类：变压器的金属外壳和金属部件应与地面接地，接地方式可以采用单点接地或多点接地。
单点接地是将变压器的金属外壳和金属部件通过导线连接到接地极上，而多点接地是将多个接地点均匀分布在变压器周围。
2.地网的设置：变压器接地装置通常需要与地下的大面积金属结构相连接，形成一个地网。
地网需要有足够的面积和导电能力，能够有效地分散雷电流，降低接地电阻。
3.地网的材料选择：地网通常使用铜排或镀锌钢带等优良导电材料制成。
对于要求较高的场所，可以使用无氧铜材料，以提高接地的导电性能。
4.接地系统的检测和维护：定期对变压器的接地系统进行检测和维护，确保接地系统的导电性能良好和可靠，以及及时处理故障。
同时，还应对接地系统进行标识，以便在需要时进行维修和排查故障。
总之，为了保护变压器免受雷击的破坏，需要采取一系列的防雷措施和接地要求。
通过建立良好的防雷装置和接地系统，可以有效地减少雷电对变压器造成的潜在威胁，确保电力系统的安全运行。
变压器防雷保护装置的选型与应用技术随着电力系统的发展和电子设备的普及，变压器作为输配电的重要设备，其正常运行对电力系统的稳定性和可靠性至关重要。
然而，雷电天气等突发情况给变压器带来了巨大的威胁，因此选用合适的防雷保护装置成为了保障变压器运行安全的关键。
一、防雷保护装置的选型选择适合的防雷保护装置对于保护变压器免受雷击是至关重要的。
以下是一些常见的防雷保护装置的选型要点：1. 避雷针：避雷针常常被用于建筑物顶部，能够释放自然界的静电荷，防止其积累到危险程度。
在某些情况下，也可以将避雷针放置在变压器旁边，以吸引和分散雷电对变压器的影响。
2. 避雷器：在变压器的输入侧和输出侧安装避雷器是一种常见且有效的防雷保护措施。
避雷器能够将雷电冲击电流引入接地，通过控制回路的电压和电流，保护变压器免受雷击。
3. 防雷屏蔽：在变压器外壳和绝缘部分之间设置金属屏蔽，可以有效地屏蔽雷电的电磁波，防止其对变压器造成损害。
以上只是几种常见的防雷保护装置，选型时需要根据具体情况，如变压器类型、运行环境、雷电频率和等级等因素综合考虑。
二、防雷保护装置的应用技术选好了合适的防雷保护装置后，还需要正确应用技术来确保其有效工作。
以下是几个值得注意的技术要点：1. 接地系统：良好的接地系统是防雷保护装置正常工作的基础。
确保变压器的接地电阻足够低，并定期检测和维护接地系统的连接，以保障其接地效果。
2. 防雷电位的均衡：将防雷保护装置的引线布置在合适的位置，使得保护装置和待保护设备具有相同的等电势，从而减少雷暴时的电流流入。
3. 监测系统：安装变压器防雷保护装置后，需要定期对装置进行监测和检测，确保其正常工作。
同时，可以添加报警装置，当保护装置受损或失效时，及时发出警报，以便及时维修或更换。
4. 分级保护：根据变压器的重要性和所处环境，可以对防雷保护装置进行分级保护。
对于重要性较高的变压器，可以采用多层保护，提高防雷能力，确保其安全运行。
变压器的防雷技术变压器是电力系统中的重要设备，用于将电压进行升降转换。
然而，在雷电天气条件下，变压器很容易受到雷击而造成损坏甚至爆炸。
因此，为了保护变压器的安全运行，必须采取相应的防雷技术。
本文将详细介绍变压器的防雷技术，以期有效预防雷击事件的发生。
1.接地系统的建设接地系统是变压器防雷的基础，通过将变压器的金属部分与地面相连，能够有效地将雷击电流导入地面。
在接地系统的建设上，需要注意以下几点：(1)接地电阻要低：接地电阻是衡量接地系统好坏的重要指标，它越低，能有效地将雷击电流引入地下。
因此，在接地系统的设计中，应尽量减小接地电阻，通过选用合适的接地电极材料和增加接地电极的数量来实现。
(2)接地环形电阻的设置：在变压器的周围设置一条导电性能好的接地环形电阻，能够将雷击电流分散到更大的地面范围内，降低雷电对变压器造成的威胁。
2.雷电防护装置的安装雷电防护装置是变压器防雷的重要手段之一，通过将雷电防护装置与变压器相连接，能够有效地引导并分散雷电电流。
在雷电防护装置的安装上，需要注意以下几点：(1)设置避雷针：将避雷针安装在变压器的高处，能够有效地引导雷电击中避雷针，并通过避雷针上的导线将雷击电流导入地下，减少对变压器的影响。
(2)设置避雷器：在变压器的进出线路上设置避雷器，能够有效地吸收和分散雷电冲击波的能量。
避雷器的选择应根据变压器的额定电压和雷电环境来确定。
3.防雷保护措施的提升除了接地系统和雷电防护装置，还可以采取其他防雷保护措施来进一步提升变压器的防雷能力：(1)设置金属屏蔽罩：在变压器周围设置金属屏蔽罩，能够有效地隔离雷电电场的干扰，减少雷击对变压器的影响。
(2)加装避雷线：将避雷线安装在变压器所在区域的建筑物顶部，能够引导雷电电流迅速传导至地下，减少雷电对变压器的危害。
(3)定期检测和维护：定期对变压器的接地系统、雷电防护装置等进行检测和维护，及时排除存在的隐患，确保防雷措施的有效性。
总结：变压器防雷技术是确保变压器安全运行的重要手段。
浅析配电变压器受雷击分析与防雷措施随着我国城乡规模的不断扩大，配电网的供电面积越来越大，所需的配电变压器也日益增多。
而这些配电变压器都极易受到雷电的损坏，一旦配电变压器被雷电损坏后，必然会造成大面积的停电现象，直接影响到人们日常的学习、生产与生活。
为了有效防止雷击侵害配电变压器，我们就必须弄清楚雷击的种类、特点以及侵害机理。
1 雷击及对配电网的损害1.1 雷击的形成雷击是一种瞬间脉冲放电，其形成主要是在强对流条件下，发生位置主要在云层与云层之间以及云层与大地之间。
雷击放电的一个主要特点就是重复放电，每次的脉冲个数平均在3～4个之间，其组成主要有预放电、主放电以及余辉放电。
在发生主放电的过程中，会有很大的雷电流产生，导致配电变压器发生损坏的根源就是这种雷电流。
1.2 雷击的特点与种类（1）瞬间放电，雷击整个放电的完成通常都在6µs以内；（2）雷击现象具有很大的冲击电流，其电流可达几万安培甚至几十万安培；（3）其产生的电压具有很高峰值，感应电压甚至可达亿伏左右；（4）雷击产生的电流具有很大的变化梯度，雷电流有极强的破坏力。
2 配电变压器雷害事故的原因雷击对配电变压器的损害主要是通过“正、逆变换”的过电压来实现的，而在这两种变换中损害最大的是逆变换过电压。
造成配电变压器雷害事故的原因主要有六个方面：（1）安装配电变压器时，没有科学、合理地选择安装位置；（2）没有对避雷器做交接试验便进行安装，当避雷器出现故障后检出的不及时；（3）没有按照相关规程来设计避雷器的接地引下线截面。
当出现雷击现象后极易造成烧断接地引下线，导致雷电流无法顺利向大地泄入；（4）配电变压器避雷设备装设的不足，如在部分农村避雷器仅装置在变压器的高压侧，低压侧则不装设；（5）缺乏完善的防雷接地装置，如部分避雷器存在过长的引下线；（6）接地级存在过大的接地电阻值。
具体接地电阻阻值可按表1选取：3 配电变压器接线方式与受雷害的关系3.1 避雷器只装设在高压侧的接地方式避雷器只装设在配电变压器高压侧的防雷保护可分为两种：（1）对避雷器进行单独接地，这种接地方式可能损坏配电变压器的绝缘，存在很大的缺陷；（2）3点同时接地，这种方式具有既简单又经济的特点，适合应用在一些雷少的地区，如平原地区等，其具体分别如图1与图2所示：3.2 双侧都有避雷器装设的三点一地方式人们在长期的生产实践中发现雷击破坏了配电变压器的同时也会对一些电度表、电动机等一些低压设备形成破坏，由此可以推断低压线路上产生的雷击过电压与配电变压器遭受的雷击损坏也有一定关系，所以我们可通过把氧化锌避雷器装设在低压侧的方式来防止过电压在低压侧的出现，进而更完善地对高压侧进行保护。

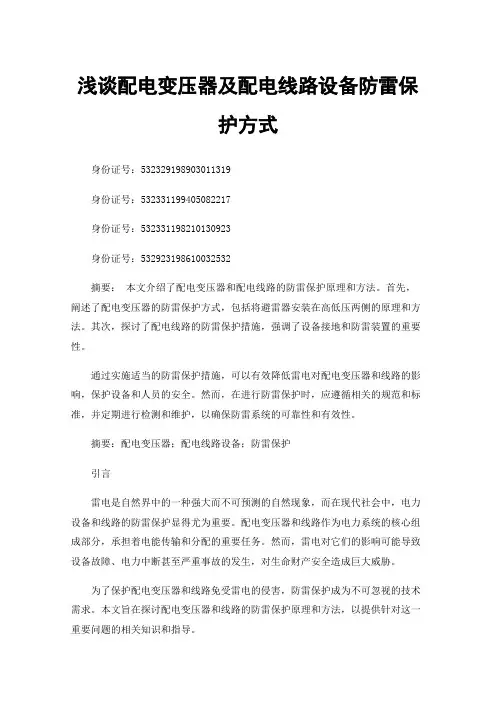

浅谈配电变压器及配电线路设备防雷保护方式身份证号：******************身份证号：******************身份证号：******************身份证号：******************摘要：本文介绍了配电变压器和配电线路的防雷保护原理和方法。
首先，阐述了配电变压器的防雷保护方式，包括将避雷器安装在高低压两侧的原理和方法。
其次，探讨了配电线路的防雷保护措施，强调了设备接地和防雷装置的重要性。
通过实施适当的防雷保护措施，可以有效降低雷电对配电变压器和线路的影响，保护设备和人员的安全。
然而，在进行防雷保护时，应遵循相关的规范和标准，并定期进行检测和维护，以确保防雷系统的可靠性和有效性。
摘要：配电变压器；配电线路设备；防雷保护引言雷电是自然界中的一种强大而不可预测的自然现象，而在现代社会中，电力设备和线路的防雷保护显得尤为重要。
配电变压器和线路作为电力系统的核心组成部分，承担着电能传输和分配的重要任务。
然而，雷电对它们的影响可能导致设备故障、电力中断甚至严重事故的发生，对生命财产安全造成巨大威胁。
为了保护配电变压器和线路免受雷电的侵害，防雷保护成为不可忽视的技术需求。
本文旨在探讨配电变压器和线路的防雷保护原理和方法，以提供针对这一重要问题的相关知识和指导。
一、关于配电变压器的保护措施（一）将避雷器安装在配电变压器高低压两侧将避雷器安装在配电变压器的高压侧和低压侧，是一种常见的防雷措施。
它的原理是在雷电冲击时，避雷器能够提供一条低阻抗的通路，引导过电压和雷电冲击流经避雷器而不经过变压器和其他设备，从而保护设备免受雷电侵害。
高压侧避雷器通常安装在变压器的进线侧。
在高压侧绕组和地之间安装避雷器，通常是通过一个避雷器座安装在变压器的外壳上。
避雷器座上的引线将避雷器与高压绕组连接起来，同时与地网连接，以实现有效的雷电引导。
低压侧避雷器通常安装在变压器的出线侧。
类似地，在低压侧绕组和地之间安装避雷器，通过避雷器座和引线连接低压绕组和地网。

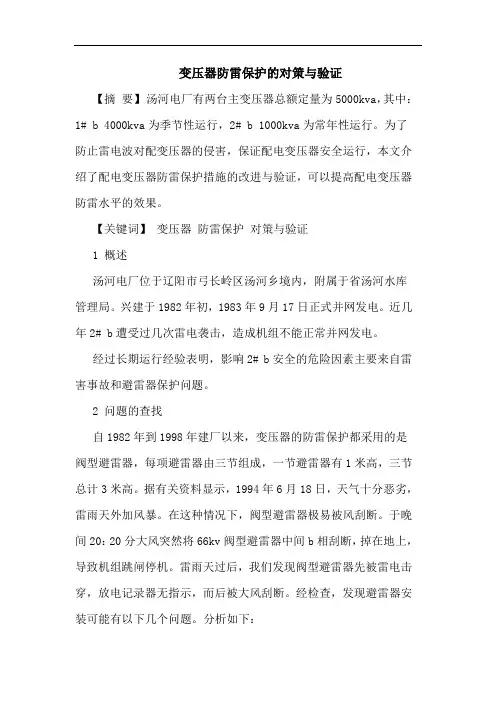

变压器防雷保护的对策与验证【摘要】汤河电厂有两台主变压器总额定量为5000kva，其中：1# b 4000kva为季节性运行，2# b 1000kva为常年性运行。
为了防止雷电波对配变压器的侵害，保证配电变压器安全运行，本文介绍了配电变压器防雷保护措施的改进与验证，可以提高配电变压器防雷水平的效果。
【关键词】变压器防雷保护对策与验证1 概述汤河电厂位于辽阳市弓长岭区汤河乡境内，附属于省汤河水库管理局。
兴建于1982年初，1983年9月17日正式并网发电。
近几年2# b遭受过几次雷电袭击，造成机组不能正常并网发电。
经过长期运行经验表明，影响2# b安全的危险因素主要来自雷害事故和避雷器保护问题。
2 问题的查找自1982年到1998年建厂以来，变压器的防雷保护都采用的是阀型避雷器，每项避雷器由三节组成，一节避雷器有1米高，三节总计3米高。
据有关资料显示，1994年6月18日，天气十分恶劣，雷雨天外加风暴。
在这种情况下，阀型避雷器极易被风刮断。
于晚间20：20分大风突然将66kv阀型避雷器中间b相刮断，掉在地上，导致机组跳闸停机。
雷雨天过后，我们发现阀型避雷器先被雷电击穿，放电记录器无指示，而后被大风刮断。
经检查，发现避雷器安装可能有以下几个问题。
分析如下：（1）三节阀型避雷器长期运行的连接处有裂纹，导致密封不好。
（2）安装位置不当。
（3）阀型避雷器的引线和接地线有松动。
（4）阀型避雷器的接地引下线与被保护设备的金属外壳，没有可靠连接。
另外，影响变压器保护的因素是雷害事故。
我们知道，雷电波是高频冲击波，故在高压线圈上也会产生高电压，这个电压沿高压线圈上分布，将按变比感应出很高的电压，这种过电压称逆变换过电压。
当变压器低压侧线路遭雷时，低压侧的冲击波也将按变比感应到变压器的高压侧，足以使高压侧绝缘击穿，此种过电压叫正变换过电压。
3 防止变压器落雷的对策根据我厂变压器的运行方式，如何保证2#b安全可靠运行，防止雷击时发生故障，我们进行了深入探讨，决定于1998年6月引用y5wz—96/232型氧化锌避雷器，如图所示。
变压器防雷安全措施变压器是电力系统中的重要设备，用于将电能从一级电压转换到另一级电压。
在使用过程中，变压器需要采取防雷安全措施来保护设备和人员的安全。
本文将介绍一些常用的变压器防雷安全措施。
1.安装避雷针避雷针是常见的防雷设备，可以将雷电释放到大气中，避免对变压器产生危害。
安装避雷针时应遵循相关标准并严格按照施工要求进行安装。
同时，避雷针需要定期检查和维护，确保其有效性。
2.安装避雷网避雷网是一种金属网状结构，用于分散和引导雷电，减少对设备的冲击。
在安装避雷网时，应根据变压器的尺寸和周围环境进行合理布置，将其安装在变压器周围的高地上，以确保最大限度地保护变压器免受雷电侵害。
3.接地系统接地系统是防止雷击的重要组成部分。
变压器应根据相关规范要求建立良好的接地系统，包括变压器本身的接地和周围环境的接地。
接地系统可以将由雷电引起的电流分散到大地中，保护变压器设备和附近的人员。
4.安装避雷器避雷器是一种用于保护电气设备免受雷击的器件。
变压器应安装适当的避雷器，用于吸收和分散由雷电产生的过电压，以防止过电压对变压器产生损害。
5.定期检测和维护定期检测和维护是保证变压器防雷安全措施有效性的重要手段。
定期检查变压器的防雷设备是否完好，并对其进行维护和修复。
同时，定期检测变压器的接地系统是否正常运作，并进行必要的维护。
6.加装避雷装置对于特殊环境下的变压器，如高山、高原等易受雷击的地区，可以考虑加装避雷闪光装置。
这些装置可以通过放电来吸引雷电，并将其分散到大气中，减少对变压器的影响。
7.定期培训和宣传定期培训和宣传对于提高人员对防雷安全措施的认识和理解非常重要。
培训内容可以包括防雷知识、防雷设备的使用和维护等。
同时，应加强对防雷设备的宣传，让人们了解其重要性，并予以合理使用。
综上所述，变压器防雷安全措施是确保变压器设备和人员安全的重要措施。
通过安装避雷针、避雷网、避雷器等设备，并确保良好的接地系统，进行定期检测和维护，加装避雷装置，以及进行培训和宣传等措施，可以有效地防止雷击对变压器产生的危害。
箱式变压器防雷保护的措施
箱式变压器是电力系统中常见的设备，为了防止雷击对箱式变压器造成损坏，通常会采取一些防雷保护措施。
以下是针对箱式变压器的防雷保护措施：
1. 接地保护，箱式变压器的金属外壳和引入线路应进行良好的接地，以确保雷击时将电流迅速引入地面，减少对设备的影响。
2. 避雷针，在箱式变压器周围设置避雷针，避雷针可以吸引闪电，将其引入地下，减少对箱式变压器的影响。
3. 避雷带，在箱式变压器周围设置避雷带，避雷带能够分散雷电的能量，减少雷击对设备的伤害。
4. 避雷器，在箱式变压器的进线和出线处安装避雷器，避雷器能够在雷击时迅速引导电流，保护设备不受雷击损害。
5. 电磁屏蔽，在箱式变压器的设计中考虑电磁屏蔽的措施，减少外界电磁干扰对设备的影响，包括雷电引起的干扰。
6. 定期检测，定期对箱式变压器的防雷设施进行检测和维护，确保各项防雷措施的有效性。
以上是针对箱式变压器防雷保护的一些常见措施，综合采取这些措施可以有效地保护箱式变压器免受雷击的损害。
变电站变压器的防雷保护摘要：文章分别对变电站中的三绕组变压器、自耦变压器、配电变压器以及变压器中性点的防雷保护进行了详细的探讨与分析，以供参考。
关键词：变电站变压器防雷保护前言：雷电是不可避免的自然灾害，冲击电流大，放电时间短，感应电压高。
据有关统计资料表明，雷击事故一般占变电站变压器事故总数的3 0 % 以上，并且有逐年上升的趋势。
因此，提高变压器的防雷可靠性迫在眉睫。
为了防止雷电波对配电变压器的侵害，保证配电变压器安全运行，下面将对常见的几种形式的变压器防雷保护进行分析。
1.三绕组变压器的保护当变压器高压侧有雷电波侵入时，通过绕组之间的静电感应和电磁感应，会使低压侧出现过电压。
双绕组变压器在正常运行时，高压侧和低压侧的断路器一般都是闭合的，两侧都有避雷器保护。
所以一侧来波在另一侧感应产生的过电压，不会对绕组绝缘造成损害。
三绕组变压器在正常运行时，可能出现只有高、中压绕组工作而低压绕组开路的情况。
此时，当高压或中压侧有雷电波侵入时，因处于开路状态的低压侧对地电容较小，可能使低压绕组上的感应过电压静电分量达到很高的数值，以致危害低压绕组的绝缘，所以有必要考虑保护问题。
由于静电感应过电压使低压绕组三相电位同时升高，所以只要在任一相绕组出口处对地加装一个避雷器，即可保护三相绕组。
但若变压器低压侧接有25m以上金属外皮电缆时，因其对地电容增大，已足以限制静电感应过电压，故可不必再装避雷器。
三绕组变压器的中压侧虽然也有开路运行的可能，但其绝缘水平较高，所以除了高中压绕组的变比很大的以外，一般都可不必装设限制静电感应过电压的避雷器。
分裂绕组变压器和三绕组变压器类似，在运行中同样可能有一个分支绕组开路，所以也应在每个分支绕组的任一相出口处，装设一个避雷器保护。
2.自耦变压器的保护为了减小系统的零序阻抗和改善电压波形，自耦变压器除了高、中压自耦绕组外，还有一个三角形接线的低压绕组。
在这个低压绕组上同理应装设限制静电感应过电压的避雷器。
变压器的防雷技术范本变压器是电力系统中重要的电气设备之一，其作用是将高电压变为低电压，或将低电压变为高电压，以满足不同场合下的电能需求。
然而，在雷电频繁发生的地区，变压器常常成为雷电的直接打击对象，因此，对变压器进行防雷保护工作非常重要。
本文将详细介绍变压器的防雷技术，以提供一个实用的技术范本。
1. 地面接地系统地面接地系统是变压器防雷的基础，它能将雷电击中的电能导入地下，防止电能对变压器的损害。
地面接地系统应满足以下要求：(1) 地下电阻低：地下电阻是衡量地面接地系统可靠性的重要指标，它应尽量小于10欧姆，以确保雷电电能能够迅速导入地下。
(2) 平衡接地系统：变压器的地面接地系统应与电力系统的其他设备的接地系统相互连接，形成一个平衡接地系统，以减小雷击对变压器的影响。
(3) 技术规范遵循：地面接地系统的设计和安装应符合相关的防雷技术规范，确保接地系统的可靠性和安全性。
2. 天线避雷器的应用天线避雷器是变压器防雷的重要设备之一，它能够快速消散雷电过电压，保护变压器不受雷击伤害。
天线避雷器的应用要点如下：(1) 安装位置选择：天线避雷器应安装在变压器的进线侧，以最大限度地降低雷击过电压对变压器的影响。
(2) 选择合适的技术参数：天线避雷器的击穿电压应根据变压器的额定电压选择，通常击穿电压应大于变压器的额定电压。
(3) 定期检测和维护：定期检查天线避雷器的状态和性能，对损坏或失效的天线避雷器及时更换，确保其正常工作。
3. 避雷针的设置避雷针是一种主动防雷设备，它能通过放电来保护变压器不受雷击伤害。
避雷针的设置要点如下：(1) 设置高度和位置：避雷针的设置高度应根据变压器的位置和高度选择，一般来说，避雷针的高度应大于变压器的高度，以保证其有效起到防雷的作用。
(2) 导线连接：避雷针与变压器之间应采用导线连接，导线的截面积应根据雷暴区域的雷电容量选择，保证导线能够承受雷电击中的电流。
(3) 定期检查：定期检查避雷针的状态和导线的连接，确保其正常工作。
变压器防雷安全措施1 进行全面的高压瞬态等电位连接对变压器常态非等电位部位全部实现高压瞬态等电位连接，包括在变压器高压侧和低压侧分别安装高压、低压避雷器各3只，所有避雷器与变压器壳、中性线和其它金属支撑件共同接地。
这样连接处理之后，当遭到雷击时，变压器所有金属部位电位瞬时同升同降，其相互间在理论上没有雷电流流动，因而变压器不会被雷电损坏。
实际上，用高压、低压避雷器实施了高压瞬态等电位连接后的变压器，在遇到雷击时，所接部位之间因避雷器的启动时刻和启动电压存在差别，再加上连接导体阻抗的存在，其所形成的高压瞬态等电位也只是相对的。
不过，其电位差非常小，不至于构成对变压器造成损坏或严重损坏。
目前，在变压器的高压侧和低压侧安装避雷器以达到全面的高压瞬态等电位连接，是保证变压器防雷安全最简单、最有效的方法。
2 高压架空线路防雷措施变压器高压架空线路可采用的防雷措施主要有：在野外沿高压线全线架设避雷线，或架空转埋地15m以上接入变压器均可使侵入变压器高压侧的雷电波强度大大降低。
3 低压架空线防雷措施低压架空线一般架设在10kv高压线下，不易受到直接雷击，但是单独在野外架设的低压线也易受到直接雷击。
当前，单独架设的低压架空线都是四线平行架设，均无避雷线。
低压架空线防雷措施主要有：将低压线上中性线架设于电杆顶端上作避雷接闪线，多杆重复接地；三条相线在其下横担上平行，架设处在中线的防雷保护空间之内，避免或减少低压相线受到闪击，保护变压器和终端用户设施。
4 设置良好的接地线变压器接地并不能确保变压器无雷击之虑，但良好的接地可降低变压器（或中性线）上雷电高地电位，减轻高地电反击强度。
变压器良好接地可泄放更多雷电流，避免或减轻雷电流对低压终端用户的危害。
要改良变压器接地性能，除尽可能降低接地工频电阻值外，还要尽量用短、直、粗的接地线以降低线感。
配电变压器防雷保护措施分析[摘要]为了防止雷电波对配电变压器的侵害，保证配电变压器安全运行，有必要对配电变压器防雷保护措施逐一分析，从而有选择性的采取适当的防雷保护措施。
[关键词]配电变压器过电压保护接地防雷措施中图分类号：tm862 文献标识码：a 文章编号：1009-914x（2013）10-0244-02配电变压器防雷接地工程是一项复杂的工程，要考虑防雷接地、保护接地、工作接地的各种要求，以其中最小值为标准来设计和施工。
不能认为“接地”可以马虎从事，它也是关系到人身和设备安全的大事，它是配变防雷保护可靠性的关键。
所以我们必须严格按标准的有关规定执行，认真施工，以确保防雷和接地的安全稳定运行。
1、雷电的基本形式雷电是指一部分带电的云层与另一部分带异种电荷的云层，或者是带电的云层对大地之间迅猛放电的自然现象。
雷电破坏主要有三种基本形式：直击雷、感应雷和雷电波。
每年5至9月都是雷击的高发期，由此导致的变压器损坏事故比例也是较大的。
雷击变压器的绕组损坏是通过很高的电压幅值，数十倍甚至数百倍的电压，使绕组发生严重的损坏而变形。
从烧坏的故障点可以明显看出，痕迹较新，同时由于温度过高，使油急剧膨胀，甚至喷出，油色呈黑色，有气味。
2、配电变压器防雷保护措施原理在配电变压器高压侧装设避雷器。
但在高压侧采用避雷器保护时，在雷电波作用下仍有损坏现象。
究其主要原因，乃是雷电波侵入配电变压器高压侧绕阻所引起的正、逆变换过电压造成的。
正、逆变换过电压产生的原理是：2.1 逆变换过电压雷电波入侵配变的高压侧，避雷器动作，大绕组导线截面较大，铁心窗口利用率高，制量的冲击电流流过接地电阻，产生压降，低压绕造成本较低，是目前使用最普遍的配变。
它存在组中性点电位随之升高。
如果低压线路比较长，着高压侧进波逆变换和低压侧进波正变换的过电低压线路相当于波阻抗接地。
这时，很大的方向压问题，防雷性能较差。
在多雷地区使用，应装相同、大小相等的冲击电流，一齐流过三相低压设低压避雷器或击穿保险。
