人教版_九年级_物理_《热机》课件

人教版_九年级_物理_《热机》课件
柴油机比较笨重，主要用于载重汽车、拖拉机、火车轮 船上。
柴油发动机与汽油发动机相比热效率高30%，因而从节 约能源、降低燃料成本角度上讲，柴油 发动机轿车的推广使用具有重大意义。
课堂总结
1．通过这节课你学到了什么？ 2．什么是热机？列举常见的一些热机。 3．什么是冲程？汽油机一个工作循环有几个冲程？曲轴转 几圈？活塞往复几次？对外做功几次？ 4．柴油机与汽油机有哪些相同点和不同点？ 5．列举实际中哪些地方使用汽油机和柴油机？
其实，瓦特观察水壶中的水烧开， 推动壶盖，从而发明了蒸汽机，是一 个善意的杜撰。
向瓦特致敬！
导入新课
蒸汽机的遗憾——体积太庞大
想一想
用什么来代替高 温高压的水蒸气呢？ 那样，锅炉就可以不 要啦！
导入新课
内燃机——电气时代 第二次工业革命
最早的汽车（1886年）
汽车中的巨无霸 （额定核载360吨）
热机
2．热机的种类 利用内能做功的机器有很多，例如蒸汽机、内燃机、
汽轮机、喷气发动机等。
火箭发动机
蒸汽机车
火电站的汽轮机
喷气发动机
汽油机
1．构造
汽油机
2．工作过程
汽油机
飞轮
电动机
汽油机
阅读课本上有关汽油机的内容，思考下列问题： 1．四冲程汽油机包括哪些主要部件？ 2．什么是冲程？ 3．汽油机一个工作循环有几个冲程？各个冲程的名称分别是什么？ 4．在四个冲程中，压缩冲程和做功冲程各发生了怎样的能量转化？ 5．哪个冲程将内能转化为机械能，使汽车获得动力？ 6．如何根据四冲程汽油机的简图判断出冲程的名称？判断的依据 是什么？
人教版 九年级物理全册
第十四章 内能的利用 第1节 热机
导入新课

人教版九年级物理全册课件14.1热机(共15张PPT)

人教版九年级物理全册课件14.1热机(共15张PPT)

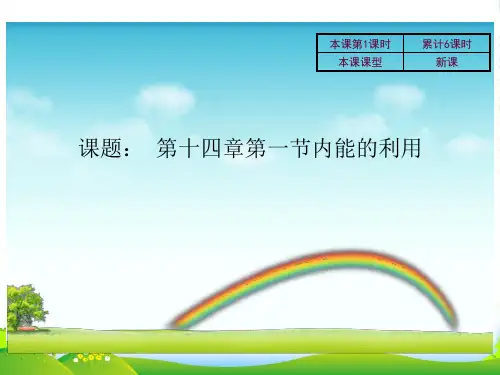

本课第1课时 本课课型
累计6课时 新课
课题： 第十四章第一节内能的利用
相关模块
教学目标及重难点 教学环节
板书设计 反思后记 教学资源
教学目标及重难点
知识与技能
1.了解四冲程汽油机的基本工作原理。 2.了解柴油机与汽油机的相同点与不同点。
过程与方法
1.通过演示实验使学生了解可以利用内能做功。 2.利用多媒体和模型讲解汽油机的工作原理。
观察现象和能量 转化
二次修改
教学环节
计划用时 5分钟
教师活动
学生活动
一、热机的定义
热机是把____能转化为____能的机 器。
二、热机的种类：
蒸汽机、内燃机、汽轮 机、喷气发动机、火箭
1.生活中看 到哪些热机
2.有什么相 同点
内燃机
1、工作原理：2.分类
二次修改
教学环节
教师活动
1、观察图回答汽油机的构造：
返回 目录
•不习惯读书进修的人，常会自满于现状，觉得再没有什么事情需要学习，于是他们不进则退。经验丰富的人读书用两只眼睛，一只眼睛看到纸面上的话，另 一眼睛看到纸的背面。2022年4月9日星期六2022/4/92022/4/92022/4/9 •书籍是屹立在时间的汪洋大海中的灯塔。2022年4月2022/4/92022/4/92022/4/94/9/2022 •正确的略读可使人用很少的时间接触大量的文献，并挑选出有意义的部分。2022/4/92022/4/9April 9, 2022 •书籍是屹立在时间的汪洋大海中的灯塔。
情感态度与 价值观
1.通过演示实验培养学生观察和分析问题能力。
教学重点 汽油机的工作原理及内能的转化过程
教学难点 汽油机的工作原理。

新人教版九年级物理全册 14.1热机课件(共32张PPT)

新人教版九年级物理全册 14.1热机课件(共32张PPT)
13.3 热 机
一、内能的获得： 从能量转化的角度分析：
通过燃料的燃烧，将燃料内部的
_化__学___能转化为__内_____能。
二、内能的利用： 1、直接加热物体
试管中的蒸汽将软木塞推出去，软木塞获得 了动能，蒸汽的内能__减__小____。
热能除了带给人类温暖以外，还能做什么呢？
水沸腾后：
第一冲程： 吸气冲程 。进气门 打开 ，排
气门关闭 ，活塞由汽缸最上端 向 下 运动，
和 汽油的混空合气物从
被吸进入气汽门缸。当
活闭塞，运曲动轴到转汽动缸的半最圈下。端，_____ 进气关门
第二冲程： 压缩冲 .进气门 和排气 门 都关闭 ，程活塞由汽缸最下端向 上 运动， 燃料的混合物被 压缩 ，汽缸内温度升高 ， 气压 增大 。曲轴转动 半 圈。在此过程中，
在压缩冲程末，缸内空气温 度已超过柴油的着火点。
做功冲程
在压缩冲程末，从_喷__油_嘴__
喷出的雾状_柴__油_遇到热空 气立即猛烈燃烧，产生高 温高压的燃气，推动活塞 向___下_运动，并通过连杆 带动曲轴转动。
排气冲程
燃
进气门__关_闭_，排气门
烧 后
的
___打_开__，活塞向__上__运
废 气
4.单缸四冲程内燃机完成40个冲程,关于做功和飞 轮转动的情况,下列说法正确的是( C )
A.做功10次,飞轮转40周
B.做功40次,飞轮转20周
C.做功10次,飞轮转20周
D.做功20次,飞轮转10周 5.某四冲程汽油机,曲轴转速1200转/分,则该汽油机 每秒做功 10 次,有40 个冲程, 飞轮转 20 周.
转化机械能 。 内能
2、 内燃机（汽油机）的工作原理

新人教版九年级物理课件第14章第1节 热机 (共23张PPT)

新人教版九年级物理课件第14章第1节 热机 (共23张PPT)
排出废气
笨重、效率较高
载重汽车、拖拉机、火车、 轮船等
课堂检测：
1.汽油机和冲程排出的 废气相同；启动时，都是靠＿＿先使飞轮和 曲轴转动起来的.
答案：气缸 排气 外力
2.柴油机上安装一个笨重的飞轮，是为了（ D ） A.提高热机效率 B.节省燃料 C.可以做更多的功 D.利用飞轮的惯性完成吸气、压缩和排气三
（4）排气冲程：排气门打开，活塞从下止 点移动到上止点，废气随着活塞的上行，被 排出气缸．由于排气系统有阻力，且燃烧室 也占有一定的容积，所以在排气终了时，不 可能完全将废气排净，这部分留下来的废气 称为残余废气．残余废气不仅影响充气，对 燃烧也有不良影响.
说明：排气冲程结束时，活塞又回到了上止 点,也就完成了一个工作循环．随后，曲轴 依靠飞轮转动的惯性作用仍继续旋转，开始 下一个循环．如此周而复始，发动机就不断 地运转起来.
第十四章 内能的利用 第1节 热 机.
学习目标：
一. 了解四冲程汽油机的基本工作原理.
二. 了解柴油机与汽油机工作原理的相同点与不 同点.
重点难点：
（1）重点： 汽油机的工作原理及四个冲程中能的转化.
（2）难点： 汽油机的工作原理.
热机原理
如图所示，在试管内装些水，用橡胶塞塞住 管口，将水加热一段时间，观察现象.
。2021年3月5日星期五2021/3/52021/3/52021/3/5
15、会当凌绝顶，一览众山小。2021年3月2021/3/52021/3/52021/3/53/5/2021
16、如果一个人不知道他要驶向哪头，那么任何风都不是顺风。2021/3/52021/3/5March 5, 2021
课后检测题：
1.如图所示是四冲程内燃机工作循环中的一个冲 程，它是（ B ）

人教版九年级物理全册 14.1 热机(共22张PPT)

人教版九年级物理全册 14.1 热机(共22张PPT)
内
能转化为 机械 能，其它三个冲程要靠飞轮的 惯性 来
完成。
3、柴油机和汽油机在构造上的主要区别是 什么？
汽油机是火花塞 柴油机是喷油嘴
在工作过程中主要有哪些不同？
汽油机吸入是空气和汽油混合气体，柴油机吸入是空气。 压缩冲程结束汽油机点火，柴油机喷油
4、火箭发动机的原理是：燃料的燃烧将 化学 能转化
为
内
能，生成的燃气向后喷出，推动箭体做功将
能转化为 机械 能。
一、汽油机
1、汽油机的结构：
气缸 火花塞
进气阀
活塞
排气阀
连杆
飞轮 曲轴
汽油机
2、冲程：活塞在往复运动中，从汽缸的一端运 动到另一端叫做一个冲程。
3、汽油机一个工作循环有四个冲程： 吸气冲程 压缩冲程 做功冲程 排气冲程
吸气冲程
压缩冲程
巩固练习 3.汽油机经过___ 2 个冲程，飞轮旋转1周．若这台汽油机 转速为600 r／min，则在1秒钟里，汽油机经过了_____ 20 个冲程，其中做功冲程出现__ 5 次。 4.汽油机和柴油机在构造上的不同点是：汽油机有
喷油嘴 ，柴油机有_______ 火花塞 ；在点火方式上。汽油机 ________ 压燃 式． 是_____ 点燃 式，柴油机是_____

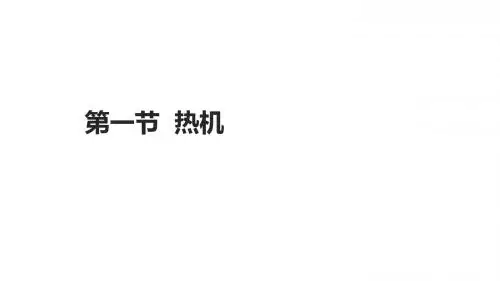

第一节 热机
温故而知新
试管热机
蒸汽机
热机中能量形式转化的过程：
化学能 燃烧
内能
做功
机械能
内燃机
常见的内燃机
学习目标 1、知道内燃机的基本原理。
2、知道汽油机的工作过程。
3、知道汽油机、柴油机的异同。
4、了解火箭发动机的原理。
自学指导
带着问题仔细阅读课本25页-28页，7分钟后小组比赛。

九年级物理全册 14.1 热机课件 (新版)新人教版

九年级物理全册 14.1 热机课件 (新版)新人教版
进气门和排气门都关闭， 活塞向上运动，活塞把空气压缩得 很小，空气的压强更大，温度更高。 在压缩冲程末，缸内空气温度已超 过柴油的着火点。
第二十一页，共42页。
做功(zuògōng)冲程
在压缩冲程末，从喷油嘴 喷出的雾状柴油遇到热空气立 即猛烈燃烧，产生高温高压的 燃气，推动活塞向下运动，并 通过连杆带动(dàidòng)曲轴转 动。
第二十二页，共42页。
排气冲程(chōngchéng)
后
的
进气门关闭，排气门打开，
废
气
活塞向上运动，把废
气排出气缸。
第二十三页，共42页。
内燃机的 冲程和工作循环
吸气 (xī qì) 压缩 (yā s做uō功) (zuòg ō排n气g)
第二十四页，共42页。
汽油机和柴油机： 构造：对实物说明；区别：汽油机有火花 塞，柴油机有喷油嘴； 原理：让燃料在气缸内燃烧产生高温高压 的燃气来推动活塞来做功。 吸入气缸工作物质：汽油机的是空 气和汽油的混合物。柴油机的是纯空气、
的
废
排出气缸。
气
第十七页，共42页。
汽油机工作的四个冲程中，只有 做功 燃气对外做功，其他三个冲程都是(z辅u助òg冲ōn 程，要靠安装在曲轴(qūzhóu飞)上轮的g的)冲惯程性
来完成。必须靠外力来启动.
小结：汽油机一个工作循环包括 4 冲程，
活塞往复 次2，曲轴转2 动 圈，
做功1 次。有2 次能量转化。
符号是q。
热值单位：J/kg, (J/m3)
第三十三页，共42页。
第三十四页，共42页。
木炭: 3.4×107J/kg 物理意义:1千克木炭完全燃烧 (ránshāo)时放出的热量是 3.4×107J

物理人教版九年级全册《热机》ppt课件.1热机课件

物理人教版九年级全册《热机》ppt课件.1热机课件

4.内燃机的应用
(1)汽油机的应用
汽油机比较轻巧，常用在汽车、飞机 和小型农业机械上面。
(2)柴油机的应用
柴油比较便宜，但柴油机比较笨重， 主要用在载重汽车、拖拉机、坦克上面。
课堂练习：
1，如图1表示内燃机工作循环中 的一个冲程，从气门的启闭和活 塞的运动可判断这 是 吸气 冲程。
2，对于四冲程的柴油机和汽油机， 下列说法正确的是 ［ C 和 D ］ A.第一冲程进入气缸里的都是燃料 的混合物
相同点
1．基本构造和主要部件的作用相似。 2 ．每个工件循环都经历四个冲程：吸气 冲程、压缩冲程、做功冲程、排气冲程。 3 ．四个冲程中，只有做功冲程对外做功 ，其余三个冲程靠飞轮惯性完成。 4 ．一个工作冲程中，活塞往复两次，飞 轮转动两周，做功一次。
1．而构柴造油不机同气：缸汽顶油机部有气缸喷顶油有嘴火。花塞，不同点
应用：热机
1、热机：能够将燃料的化学能通过燃烧转化 为内能，又通过做功，把内能转化成机械能的 机器 2、原理：化学能 燃烧内能 做机功械能
3、分类：
热机
外燃机 内燃机
汽油机 柴油机
热机的种类
蒸气机、内燃机、汽轮蒸机汽、机
喷气发动机、火箭等
蒸汽机火车
汽轮机
内燃机
内燃机
飞机上的空气喷气发动机
排气门
进气门
气缸
活塞
连杆
曲轴
汽油机 柴油机
点火方式： 压燃式
在压缩 冲程末，从 喷油嘴喷出 的雾状柴油 遇到热空气 立即猛烈燃 烧，产生高 温高压的燃 气，推动活 塞向下运动 ，并通过连 杆带动曲轴 转动。
点火方式： 引燃式
（或点燃式）
在压 缩冲程末尾 ，火花塞产 生电火花， 使燃料猛烈 燃烧，产生 高温高压的 燃气，推动 活塞向下运 动，并通过 连杆带动曲 轴转动。

热机的效率课件(共20张PPT)物理人教版九年级全一册

热机的效率课件(共20张PPT)物理人教版九年级全一册
发动机。
地球就在我们手中：废气污染、温室效应、热污染、噪声污染等。
实战演练
1.下列关于热机和环境保护的说法中，正确的是（
A. 热机排出的尾气没有内能
B. 热机的效率能达到100%
C. 热机都是使用汽油作燃料
D. 热机的大量使用会造成环境污染
）。
D
实战演练
2.（1）燃料燃烧过程：把燃料的
化学 能转化为
热
能。
（2）燃料的热值：1 kg的某种燃料 完全 燃烧放出的热量，叫作这种燃料的热
值。符号：
q ；单位：
J/kg
。
（3）燃料的热值是燃料的一种特性。同种燃料的热值相同。酒精的热值是
3.0×107 J/kg，表示的物理意义是
1kg 的酒精完全燃烧所放出的热量
是 3.0×107J 。
（4）燃料燃烧放出热量计算：Q=
m的单位是kg
由热值所表示的物理意义可得出：
燃料完全燃烧放热计算公式:Q = mq
Q = Vq
计算：500g汽油完全燃烧时可以放出多少热量？
解：查表可知，汽油的热值q=4.6×107J/kg
∵ m = 500 g = 0.5 kg
∴ Q = mq = 4.6×107J/kg×0.5kg= 2.3×107J
的比值称为热机效率。
2、计算公式： η=
W有
× 100％
Q放
3、注意：
（1）因为热机在工作过程中总有能量损失，所以热机的效率永远
小于100 %
（2）热机效率没有单位。或可以说单位为1
Байду номын сангаас
新课讲授
了解：各种热机的效率:
蒸汽机的效率只有6%~15%
柴油机的效率为30%~45%

人教版九年级物理第十四章第一节《热机》54张PPT课件

人教版九年级物理第十四章第一节《热机》54张PPT课件
常见的内燃机： 汽油机 柴油机
(1)汽油机
①构造 ②工作原理 ③汽油机完整工作过程
(2)柴油机
①构造 ②工作原理
二、汽油机 1.结构
进气门
结构 吸气冲程 压缩冲程 做功冲程 气缸 排气冲程 连续工作
火花塞 排气门
活塞 连杆
曲轴
2、汽油机的工作过程
进气门
结构 吸气冲程 压缩冲程 做功冲程 气缸 排气冲程 连续工作
连杆
曲轴
六、柴油机的工作过程 柴油机工作原理
吸气冲程 压缩冲程 做功冲程 排气冲程
六、柴油机的工作过程 吸气冲程
空
进气门打开，排 气 气门关闭。活塞由上 端向下端运动，将空 气吸进气缸。
六、柴油机的工作过程 压缩冲程
进气门和排气门都关闭，活 塞向上运动，活塞把空气压缩得 很小，空气的压强更大，温度更 高。在压缩冲程末，缸内空气温 度已超过柴油的着火点。
解题方法点拨：
1、首先，了解汽油机和柴油机的区别； 2、其次，知道汽油机和柴油机的四个冲程原 理； 3、然后，明确每个冲程中能量的变化； 4、最后，分析题意，解答问题。
机种
顶部是 柴油机 柴油
空气
压燃式
喷油嘴
使用范围
载重汽车、 火车、轮船、 拖拉机等
汽油机
顶部是 汽油 火花塞
汽油与 空气的 混合物
点燃式
小汽车、低 速飞机、轻 型机械等
柴油机与汽油机的共同点
知识击破
①、基本构造和主要部件的作用相似。 ② 、一个工作循环都要经历吸气、压缩、做功、排 气四个冲程。所以被称为四冲程内程是吸气、压缩、 做功、排气。在吸气冲程中，汽油机吸人汽缸的是汽 油和空气的混合物，而柴油机吸人汽缸的都是空气； 2）在压缩冲程中都是将机械能转化为内能； 3）在做功冲程中都是由燃气燃烧推动活塞做功； 4）在排气冲程中都是飞轮的惯性带动曲轴运动。所以
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
是（ C）
A．柴油机吸入汽缸的是柴油和空气的混合物， 汽油机吸入的是空气
B．在压缩冲程中它们的压缩程度是一样的 C．柴油机里推动活塞做功的燃气的压强比汽油 机里的高 D．在压缩冲程末，汽油机汽缸内的温度比柴油 机的高
写在最后
成功的基础在于好的学习习惯
The foundation of success lies in good habits
蒸汽机车
火电站的汽轮机
喷气发动机
3、特点：燃料（化学能）转化 燃气（内能）
转化 机器（机械能）
三、内燃机
1、分类：内燃机分为汽油机和柴油机两大类
使用汽油作为燃 料的叫汽油机。
使用柴油作为燃 料的叫柴油机。
2、汽油机
（1）构造:汽缸、活塞、火花塞、进气门、排气门、 连杆、 曲轴
（2）冲程 : 活塞从汽缸的一端运动 到另一端的过程。
（4）一个循环：吸气 冲程、压缩冲程、做 功冲程、排气冲程。
3、柴油机
喷油嘴
柴油机结构和汽油机相似，它们的主要区别 是：柴油机通过压缩空气直接点燃柴油。柴油机 的汽缸顶部没有火花塞，而有一个喷油嘴。吸入 物质也只有空气，在压缩冲程结束时，压缩空气 的温度已经超过柴油的燃点，此时从喷油嘴喷出 的雾状柴油遇到热空气就立刻燃烧起来。
练一练
1、内燃机压缩冲程中 机械能转化为 ；内能
在做功冲程中 内能转化为
能机。械
2、汽油机在压缩冲程中工作物质被压缩，汽缸
中的（ C ）
A．压强增大，温度降低 B．压强减小，温度升高 C．压强增大，温度升高 D．压强减小，温度降低
3．不依靠飞轮惯性完成的冲程是（ A）
A
B
C
D
4、汽油机和柴油机相比较，下列叙述中正确的
第十四章 内能的利用
第一节 热 机
演示实验 这个（化学能）
燃料燃烧时化 学能转化为内能， 传给水和水蒸气； 水蒸气把塞子冲出 去，内能转化为塞 子的动能。
水（内能） 橡皮塞（机械能）
二、热机
1、定义：将燃料的内能转化为机械能。 2、种类：内燃机、蒸汽机、汽轮机、喷气发动机
汽油机和柴油机的优缺点
汽油机转速高，结构简单，质量轻，造价低 廉，运转平稳，使用维修方便。汽油机在汽车上， 特别是小型汽车上大量使用，至今不衰。
柴油机比较笨重，主要用于载重汽车、拖拉机、 火车轮船上。
柴油发动机与汽油发动机相比热效率高30%， 因而从节约能源、降低燃料成本角度上讲，柴油 发动机轿车的推广使用具有重大意义。
16
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
讲师：XXXXXX XX年XX月XX日
（3）工作过程：吸气━压缩━做功━排气
吸气冲程中，进气 门打开，排气门关闭， 活塞向下运动时，汽 油和空气组成的燃料 混合物进入汽缸内。
（3）工作过程：吸气━压缩━做功━排气
压缩冲程中，进气 门和排气门同时关闭， 活塞由于惯性会向上 运动挤压燃料混合物， 使燃料混合物内能增 大，温度升高。
机器（机械能）转化 燃料和空气（内能）
课堂小结
一、内能做功 燃料（化学能）--水（内能）--橡皮塞（机械能） 二、热机 1、定义：将燃料的内能转化为机械能。 2、种类：蒸汽机、汽轮机、内燃机、喷气发动机 3、特点：燃料（化学能）--燃气（内能）--机器（机械能） 三、内燃机 1、分类：汽油机和柴油机 2、汽油机 （1）构造:汽缸、活塞、火花塞、进(排)气门、连杆、曲轴 （2）冲程 : 活塞从汽缸的一端运动到另一端的过程。 （3）工作过程：吸气━压缩━做功━排气 （4）一个循环：吸气冲程、压缩冲程、做功冲程、排气冲程。 3、柴油机 柴油机通过压缩空气直接点燃柴油。
（3）工作过程：吸气━压缩━做功━排气
压缩冲程刚好结束 时，火花塞喷出火花 点燃燃料，燃料迅速 燃烧产生高温高压的 燃气推动活塞向下运 动，对机器做功。
燃料（化学能） 转化 燃气（内能） 转化 机器（机械能）
（3）工作过程：吸气━压缩━做功━排气
排气冲程中，排气 门打开，进气门关闭， 活塞向向上运动时， 将汽缸内剩余的废气 废渣排出汽缸外，完 成排气冲程。
