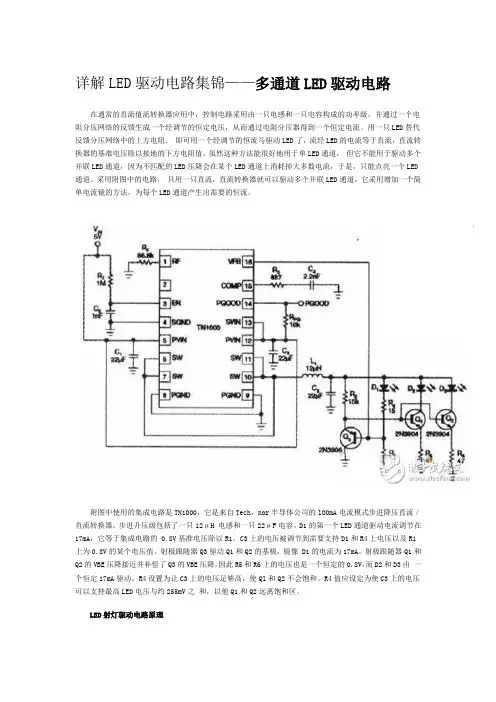

详解LED驱动电路集锦——多通道LED驱动电路在通常的直流值流转换器应用中，控制电路采用由一只电感和一只电容构成的功率级，并通过一个电阻分压网络的反馈生成一个经调节的恒定电压，从而通过电阻分压器得到一个恒定电流。

用一只LED替代反馈分压网络中的上方电阻．即可用一个经调节的恒流马驱动LED了，流经LED的电流等于直流，直流转换器的基准电压除以接地的下方电阻值。

虽然这种方法能很好地用于单LED通道，但它不能用于驱动多个并联LED通道，因为不匹配的LED压降会在某个LED通道上消耗掉大多数电流，于是，只能点亮一个LED 通道。

采用附图中的电路，只用一只直流，直流转换器就可以驱动多个并联LED通道，它采用增加一个简单电流镜的方法，为每个LED通道产生出需要的恒流。

附图中使用的集成电路是TN1000，它是来自Tech，nor半导体公司的lOOmA电流模式步进降压直流／直流转换器。

步进升压级包括了一只12μH 电感和一只22μF电容。

D1的第一个LED通道驱动电流调节在17mA，它等于集成电路的 0.8V基准电压除以R1。

C3上的电压被调节到需要支持D1和R4上电压以及R1上为0.8V的某个电压值。

射极跟随器Q3驱动Q1和Q2的基极，镜像 D1的电流为17mA。

射极跟随器Q1和Q2的VBE压降接近并补偿了Q3的VBE压降，因此R5和R6上的电压也是一个恒定的0.8V，而D2和D3由一个恒定17mA驱动。

R4设置为让C3上的电压足够高，使Ql和Q2不会饱和。

R4值应设定为使C3上的电压可以支持最高LED电压与约255mV之和，以他Q1和Q2远离饱和区。

LED射灯驱动电路原理V IN 上电时，电感（ L ）和电流采样电阻（ RS ）的初始电流为零，LED 输出电流也为零（见图2 ）。

这时候，内部功率开关导通，SW 的电位为低。

电流通过电感（L ）、电流采样电阻（ RS ）、LED 和内部功率开关从V IN 流到地，电流上升的斜率由V IN、电感（L ）和LED 压降决定，在RS 上产生一个压差VCSN，当（V IN-VCSN ）》 115 mV 时，内部功率开关关断，电流以另一个斜率流过电感（ L ）、电流采样电阻（R S ）、LED和肖特基二极管（ D ）；当（ V IN-VCSN ）《 85mV时，功率开关重新打开，这样使得在LED 上的平均电流为IOUT = （ 0. 085+ 0. 015） /2 ？RS = 0. 1 /R S.如果不使用调光功能，可使DIM 引脚悬空，这时可输出设定的最大电流。

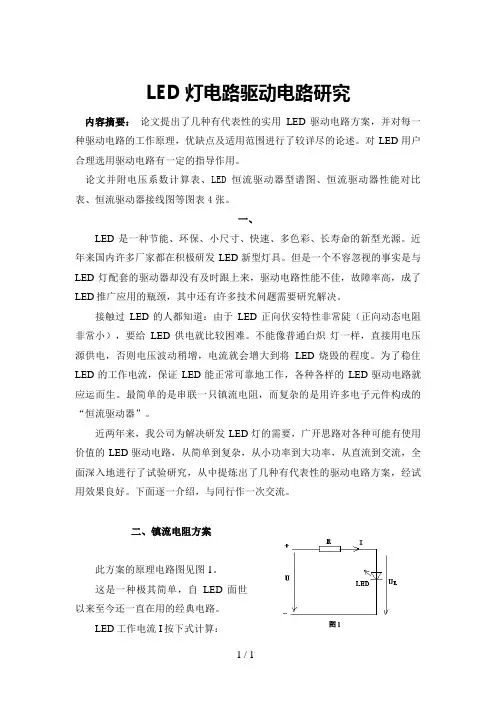

LED灯电路驱动电路研究内容摘要：论文提出了几种有代表性的实用LED驱动电路方案，并对每一种驱动电路的工作原理，优缺点及适用范围进行了较详尽的论述。

对LED用户合理选用驱动电路有一定的指导作用。

论文并附电压系数计算表、LED恒流驱动器型谱图、恒流驱动器性能对比表、恒流驱动器接线图等图表4张。

一、LED是一种节能、环保、小尺寸、快速、多色彩、长寿命的新型光源。

近年来国内许多厂家都在积极研发LED新型灯具。

但是一个不容忽视的事实是与LED灯配套的驱动器却没有及时跟上来，驱动电路性能不佳，故障率高，成了LED推广应用的瓶颈，其中还有许多技术问题需要研究解决。

接触过LED的人都知道：由于LED正向伏安特性非常陡（正向动态电阻非常小），要给LED供电就比较困难。

不能像普通白炽灯一样，直接用电压源供电，否则电压波动稍增，电流就会增大到将LED烧毁的程度。

为了稳住LED的工作电流，保证LED能正常可靠地工作，各种各样的LED驱动电路就应运而生。

最简单的是串联一只镇流电阻，而复杂的是用许多电子元件构成的“恒流驱动器”。

近两年来，我公司为解决研发LED灯的需要，广开思路对各种可能有使用价值的LED驱动电路，从简单到复杂，从小功率到大功率，从直流到交流，全面深入地进行了试验研究，从中提炼出了几种有代表性的驱动电路方案，经试用效果良好。

下面逐一介绍，与同行作一次交流。

二、镇流电阻方案此方案的原理电路图见图1。

这是一种极其简单，自LED面世以来至今还一直在用的经典电路。

LED工作电流I按下式计算：L U U I R-= （1） I 与镇流电阻R 成反比；当电源电压U 上升时，R 能限制I 的过量增长，使I 不超出LED 的允许范围。

此电路的优点是简单，成本低；缺点是电流稳定度不高；电阻发热消耗功率，导致用电效率低，仅适用于小功率LED 范围。

一般资料提供的镇流电阻R 的计算公式是：L U U R I-= (2) 按此公式计算出的R 值仅满足了一个条件：工作电流I 。

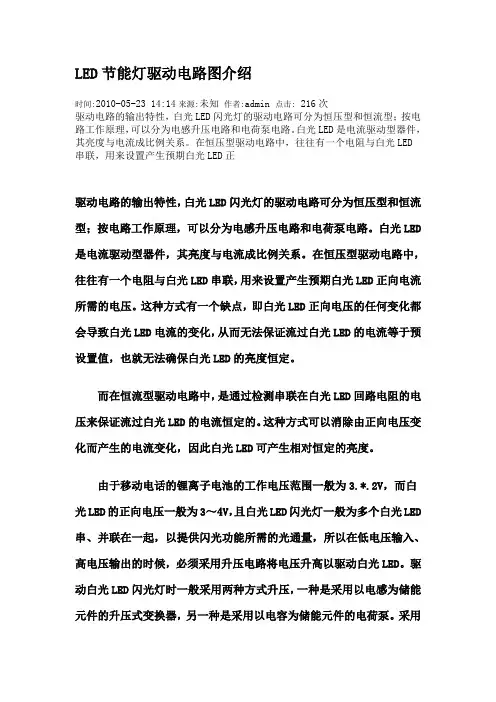

LED节能灯驱动电路图介绍时间:2010-05-23 14:14来源:未知作者:admin 点击:216次驱动电路的输出特性，白光LED闪光灯的驱动电路可分为恒压型和恒流型；按电路工作原理，可以分为电感升压电路和电荷泵电路。

白光LED是电流驱动型器件，其亮度与电流成比例关系。

在恒压型驱动电路中，往往有一个电阻与白光LED串联，用来设置产生预期白光LED正驱动电路的输出特性，白光LED闪光灯的驱动电路可分为恒压型和恒流型；按电路工作原理，可以分为电感升压电路和电荷泵电路。

白光LED 是电流驱动型器件，其亮度与电流成比例关系。

在恒压型驱动电路中，往往有一个电阻与白光LED串联，用来设置产生预期白光LED正向电流所需的电压。

这种方式有一个缺点，即白光LED正向电压的任何变化都会导致白光LED电流的变化，从而无法保证流过白光LED的电流等于预设置值，也就无法确保白光LED的亮度恒定。

而在恒流型驱动电路中，是通过检测串联在白光LED回路电阻的电压来保证流过白光LED的电流恒定的。

这种方式可以消除由正向电压变化而产生的电流变化，因此白光LED可产生相对恒定的亮度。

由于移动电话的锂离子电池的工作电压范围一般为3.*.2V，而白光LED的正向电压一般为3～4V，且白光LED闪光灯一般为多个白光LED 串、并联在一起，以提供闪光功能所需的光通量，所以在低电压输入、高电压输出的时候，必须采用升压电路将电压升高以驱动白光LED。

驱动白光LED闪光灯时一般采用两种方式升压，一种是采用以电感为储能元件的升压式变换器，另一种是采用以电容为储能元件的电荷泵。

采用以电感为储能元件的升压变换器的优点是效率相对较高。

现在的白光LED闪光灯驱动控制器都集成了控制电路和升压开关管，但是电感和用于续流的肖特基二极管还是外接的，这增加了电路的复杂性、成本和PCB面积。

此外，由于闪光灯驱功电路、LED闪光灯显示屏、移动电话的天线一般位于移动电话上端，与移动电话的射频电路靠得很近，所以有效防止驱动电路电感的EMI干扰也是很重要的问题。

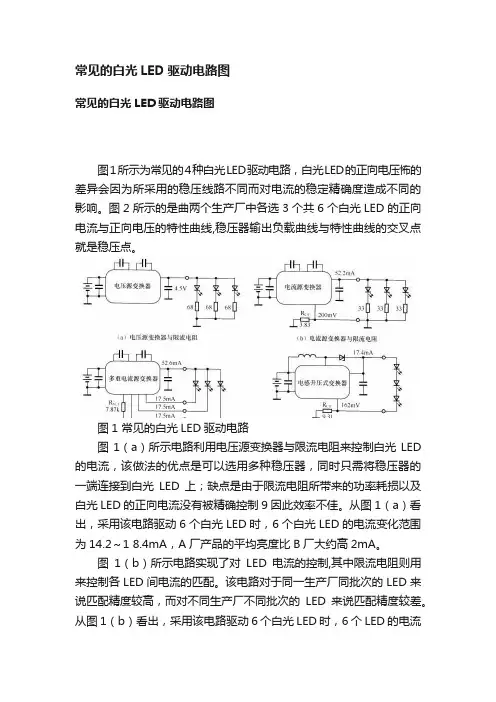

常见的白光LED驱动电路图常见的白光LED驱动电路图图1所示为常见的4种白光LED驱动电路，白光LED的正向电压怖的差异会因为所采用的稳压线路不同而对电流的稳定精确度造成不同的影响。

图2所示的是曲两个生产厂中各选3个共6个白光LED的正向电流与正向电压的特性曲线,稳压器输出负载曲线与特性曲线的交叉点就是稳压点。

图1 常见的白光LED驱动电路图1（a）所示电路利用电压源变换器与限流电阻来控制白光LED 的电流，该做法的优点是可以选用多种稳压器，同时只需将稳压器的一端连接到白光LED上；缺点是由于限流电阻所带来的功率耗损以及白光LED的正向电流没有被精确控制9因此效率不佳。

从图1（a）看出，采用该电路驱动6个白光LED时，6个白光LED的电流变化范围为14.2～1 8.4mA，A厂产品的平均亮度比B厂大约高2mA。

图1（b）所示电路实现了对LED电流的控制,其中限流电阻则用来控制各LED间电流的匹配。

该电路对于同一生产厂同批次的LED来说匹配精度较高，而对不同生产厂不同批次的LED来说匹配精度较差。

从图1（b）看出，采用该电路驱动6个白光LED时，6个LED的电流变化范围为13.8～20.2mA，但是A厂产品间的差异更小，同时A厂与B厂的平均电流都大约为17.5mA。

因此，图1（b）所示电路的缺点是限流电阻有Γ定的功率消耗，同时白光LED的电流也无法实现高精度的匹配。

图1（c）所示电路则独立控制每个白光LED的电流而不需使用限流电阻。

在这里，电流的稳定精度与匹配度由每个独立的电流控制器的精度所决定。

采用MAX1570变换器可达到2％的电流精度以及0.3％的电流匹配度。

从图2（c）可看出，采用该电路驱动6个白光LED时，6个白光LED的电流稳定在17.5mA。

取消限流电阻虽然可以节省电路板空间，但在稳压器与白光LED之间增加了4个连接点。

图1（d）所示的则为采用电感升压式变换器来稳定白光LED电流的电路，其中反馈电压可以将电流检测电阻的功率损耗降到最低。

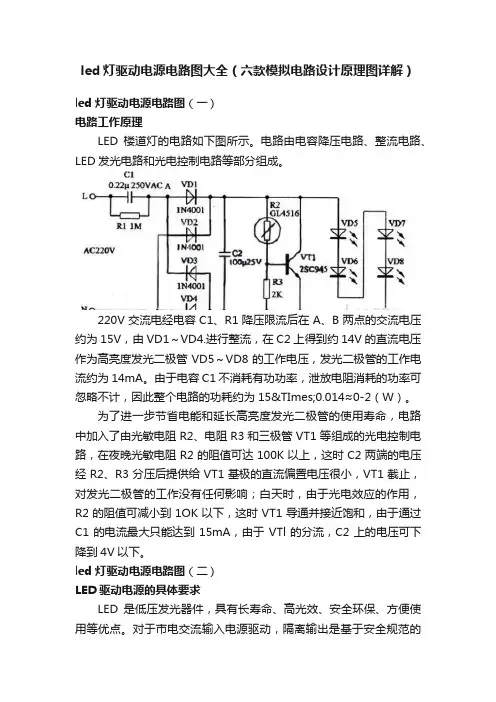

led灯驱动电源电路图大全（六款模拟电路设计原理图详解）led灯驱动电源电路图（一）电路工作原理LED楼道灯的电路如下图所示。

电路由电容降压电路、整流电路、LED发光电路和光电控制电路等部分组成。

220V交流电经电容C1、R1降压限流后在A、B两点的交流电压约为15V，由VD1～VD4.进行整流，在C2上得到约14V的直流电压作为高亮度发光二极管VD5～VD8的工作电压，发光二极管的工作电流约为14mA。

由于电容C1不消耗有功功率，泄放电阻消耗的功率可忽略不计，因此整个电路的功耗约为15&TImes;0.014≈0-2（W）。

为了进一步节省电能和延长高亮度发光二极管的使用寿命，电路中加入了由光敏电阻R2、电阻R3和三极管VT1等组成的光电控制电路，在夜晚光敏电阻R2的阻值可达100K以上，这时C2两端的电压经R2、R3分压后提供给VT1基极的直流偏置电压很小，VT1截止，对发光二极管的工作没有任何影响；白天时，由于光电效应的作用，R2的阻值可减小到1OK以下，这时VT1导通并接近饱和，由于通过C1的电流最大只能达到15mA，由于VTl的分流，C2上的电压可下降到4V以下。

led灯驱动电源电路图（二）LED驱动电源的具体要求LED是低压发光器件，具有长寿命、高光效、安全环保、方便使用等优点。

对于市电交流输入电源驱动，隔离输出是基于安全规范的要求。

LED驱动电源的效率越高，则越能发挥LED高光效，节能的优势。

同时高开关工作频率，高效率使得整个LED驱动电源容易安装在设计紧凑的LED灯具中。

高恒流精度保证了大批量使用LED照明时的亮度和光色一致性。

10W以下功率LED灯杯应用方案目前10W以下功率LED应用广泛，众多一体式产品面世，即LED 驱动电源与LED灯整合在一个灯具中，方便了用户直接使用。

典型的灯具规格有GU10、E27、PAR30等。

针对这一应用，我们设计了如下方案（见图1）图1：基于AP3766的LED驱动电路原理图该方案特点如下：1.基于最新的LED专用驱动芯片AP3766，采用原边控制方式，无须光耦和副边电流控制电路，实现隔离恒流输出，电路结构简单。

l e d灯控制器线路图原理公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]led灯控制器线路图原理led灯控制器线路图由电源电路、脉冲发生器、控制电路和LED显示电路组成，如下图：元器件选择Rl选用1/2W金属膜电阻器;R2-R8选用1/4W或1/8W金属膜电阻器;宇灯单元中各电阻器均选用lW金属膜电阻器。

Cl选用耐压值为630V的CBB电容器或涤纶电容器;C2和C3均选用耐压值为25V的铝电解电容器;C4釉C5选用涤纶电容器或独石电容器。

VDl、VD2和字灯单元中各隔离二极管均选用1N4007型硅整流二极管;VD3选用1N4148型硅开关二极管。

各字灯单元中的发光二极管均选用d5-pl2mm的红色发光二极管。

VS选用lW、l2V的硅稳压二极管。

VTl-VD2均选用MCRlO0-6型晶闸管。

ICl选用NE555型时基集成电路;IC2选用CD4017或CC4017型十进制计数/脉冲分配器集成电路。

电源电路由降压电容器Cl、泄放电阻器Rl、整流二极管VDl、VD2、稳压二极管VS和滤波电容器C2组成。

脉冲发生器由时基集成电路ICl、电阻器R2、R3和电容器C3、C4组成。

控制电路由十进制计数/脉冲分配器集成电路IC2、二极管VD3、电阻器R4-R8、电容器C5和晶闸管VTl-VW组成。

LED显示电路由4块字灯显示器构成，每块字灯显示器是由256个字灯单元组成的16x16阵列。

每个宇灯单元均由发光二极管VL、限流电阻器R和隔离二极管VD4-VD7组成，如图1-166所示。

在字灯单元中，V+为正电源输入端，VD4-VD7的负极作为字灯的句选择端(断点引出端1-4)。

当某一句选择端为低电平时，该句中的4字词组全部亮灯显示，即VLl-VL7的负极分别与4句4字词组中需点亮的发光二极管 (按字形笔划)的负极相连。

例如VD4的负极与"庆祝五? "词组中各发光一极管的负极相连，VD5-VD7的负极分别与 "祖国万岁"、《国泰民安"、"普天同庆"词组中各发光二极管的负极相连。

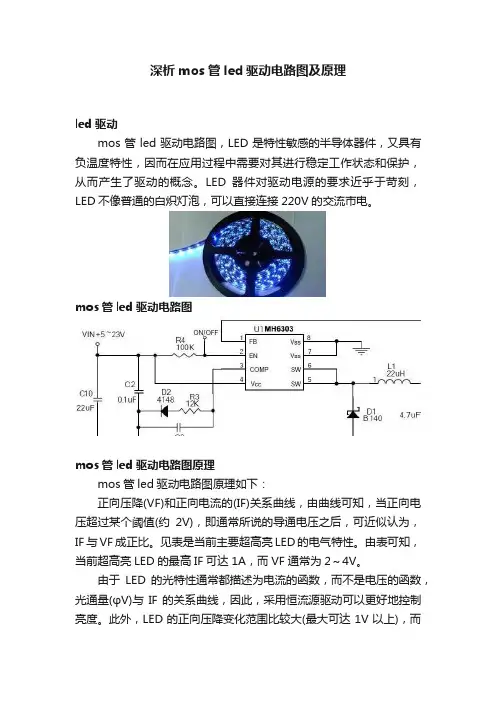

深析mos管led驱动电路图及原理led驱动mos管led驱动电路图，LED是特性敏感的半导体器件，又具有负温度特性，因而在应用过程中需要对其进行稳定工作状态和保护，从而产生了驱动的概念。

LED器件对驱动电源的要求近乎于苛刻，LED不像普通的白炽灯泡，可以直接连接220V的交流市电。

mos管led驱动电路图mos管led驱动电路图原理mos管led驱动电路图原理如下：正向压降(VF)和正向电流的(IF)关系曲线，由曲线可知，当正向电压超过某个阈值(约2V)，即通常所说的导通电压之后，可近似认为，IF与VF成正比。

见表是当前主要超高亮LED的电气特性。

由表可知，当前超高亮LED的最高IF可达1A，而VF通常为2～4V。

由于LED的光特性通常都描述为电流的函数，而不是电压的函数，光通量(φV)与IF的关系曲线，因此，采用恒流源驱动可以更好地控制亮度。

此外，LED的正向压降变化范围比较大(最大可达1V以上)，而由上图中的VF-IF曲线可知，VF的微小变化会引起较大的，IF变化，从而引起亮度的较大变化。

LED的温度与光通量(φV)关系曲线，由下图可知光通量与温度成反比，85℃时的光通量是25℃时的一半，而一40℃时光输出是25℃时的1．8倍。

温度的变化对LED的波长也有一定的影响，因此，良好的散热是LED保持恒定亮度的保证。

所以,采用恒压源驱动不能保证LED亮度的一致性，并且影响LED 的可靠性、寿命和光衰。

因此，超高亮LED通常采用恒流源驱动。

mos管led驱动电路图驱动方式通过线性稳压器来转换电压会面临功耗问题，这种方式比较适合用于需要回避噪声(比如汽车音响)因而不能采用开关方式的转换电路中。

而开关方式的特点是转换效率非常高，但它也有噪声的问题，所以选择何种转换方式取决于何种应用。

通常，电荷泵驱动方式的效率会随着输入电压的变化而变化，在电压变化范围大的应用中，其效率比较低;而在电压变化范围比较小的应用中，只有当输入和输出电压之间是整倍数关系时，它的效率才能达到最大，但这在电池供电的实际应用中很难达到。

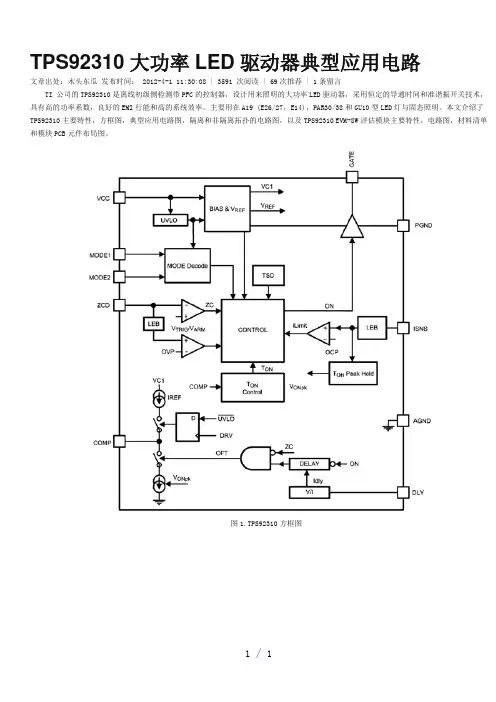

TPS92310大功率LED驱动器典型应用电路文章出处：木头东瓜发布时间： 2012-4-1 11:30:08 | 3591 次阅读 | 69次推荐 | 1条留言TI 公司的TPS92310是离线初级侧检测带PFC的控制器，设计用来照明的大功率LED驱动器，采用恒定的导通时间和准谐振开关技术，具有高的功率系数，良好的EMI行能和高的系统效率。

主要用在A19 (E26/27，E14)，PAR30/38和GU10型LED灯与固态照明。

本文介绍了TPS92310主要特性，方框图，典型应用电路图，隔离和非隔离拓扑的电路图，以及TPS92310 EVM-8W评估模块主要特性，电路图，材料清单和模块PCB元件布局图。

图1.TPS92310方框图图2.TPS92310典型应用电路图图3.TPS92310隔离拓扑电路图图4.TPS92310非隔离拓扑电路图LED驱动电源电路图LED和其他用电器电源电路一样，如，采用开关电源电路，可以让负载得到质量很好的直流电源，但是电路图，不方便制作，下面给大家介绍一种简易电路，专用于LED驱动电源电路图中，LED驱动电源电路中的元器件也很少，方便制作，元器件参数在电路中，供参考。

LED驱动电源电路图如下：本文介绍一种大功率LED驱动电路模块。

主要用于大功率led灯电路中，可以大功率LED灯电路的驱动问题，采用PAM2803就可以轻松实现驱动问题，先介绍一下PAM2803模块的功能。

PAM2803介绍PAM2803模块是专用于对大功率LED灯电路实现驱动之用。

PAM2803启动电压小，只有0.9V，PAM3803恒流工作电压是1.8~6v，自带过压保护。

封装采用SOT23-6。

最适用于用于电池供电而升压的LED驱动电路中。

PAM2803采用PWM控制方式开DC-DC升压驱动电路。

可以驱动3W大功率LED灯电路，电流可以由外部反馈电路调节，可以在500MA——1A可调，效率可以达到90%。

LED闪光电路图LED闪光电路结构工作原理
今天我们主要介绍下LED闪光电路图，这些电路主要用在电子设备的显示或警告上面。

图（a）是最简单的LED闪光电路，VT1和C1等构成多谐振荡器，VT2将R2上的脉冲信号进行放大从而驱动LED闪光显示。

图（b）是采用2个晶体管的LED闪光电路。

此电路中，VT1的输出电压通过C2加到VT2的基极，而VT2的输出电压通过C1加到VT1的基极，从而构成晶体管振荡电路。

LED接在晶体管的发射极，为着改善电路的开关特性，并兼有对VT1和VT2的保护作用，LED的闪光时间t＝C1RP1n2（＝C2RP2ln2）。

图（c）的工作原理与图（b）基本相同，只是增设2个LED晶体管
图（d）的振荡器是采用NE555定时器的LED闪光电路，LED的亮灭时间为50％，多用于各种电子设各的告警电路。

由于NE555的输出较小，因此，采用VT1将其输出放大来驱动LED。

VT1采用集电极开路的晶体管，因而，加在LED上电压可根据需要而选定。

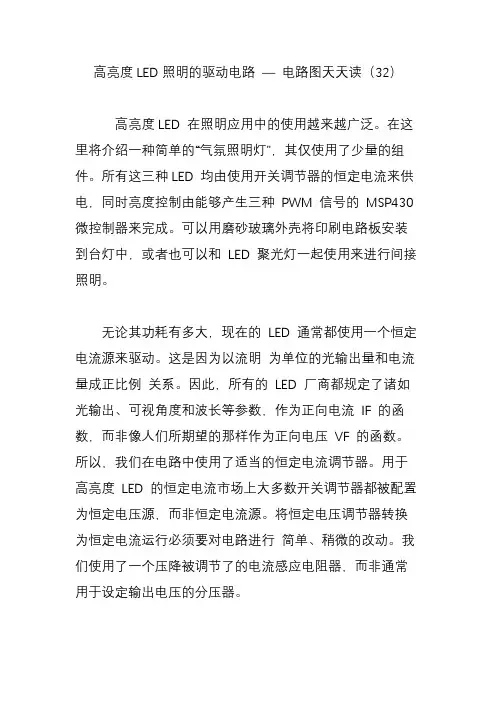

高亮度LED照明的驱动电路—电路图天天读（32）高亮度LED 在照明应用中的使用越来越广泛。

在这里将介绍一种简单的“气氛照明灯”，其仅使用了少量的组件。

所有这三种LED 均由使用开关调节器的恒定电流来供电，同时亮度控制由能够产生三种PWM 信号的MSP430 微控制器来完成。

可以用磨砂玻璃外壳将印刷电路板安装到台灯中，或者也可以和LED 聚光灯一起使用来进行间接照明。

无论其功耗有多大，现在的LED 通常都使用一个恒定电流源来驱动。

这是因为以流明为单位的光输出量和电流量成正比例关系。

因此，所有的LED 厂商都规定了诸如光输出、可视角度和波长等参数，作为正向电流IF 的函数，而非像人们所期望的那样作为正向电压VF 的函数。

所以，我们在电路中使用了适当的恒定电流调节器。

用于高亮度LED 的恒定电流市场上大多数开关调节器都被配置为恒定电压源，而非恒定电流源。

将恒定电压调节器转换为恒定电流运行必须要对电路进行简单、稍微的改动。

我们使用了一个压降被调节了的电流感应电阻器，而非通常用于设定输出电压的分压器。

图1 一个开关调节器既可以被配置为一个电压源也可被配置为一个电流源LED 亮度调节LED 亮度调节的方法主要有两种。

第一种也是最为简单的一种方法便是利用模拟控制直接控制流经LED 的电流：通过降低流经LED 的电流带来降低其亮度。

然而不幸的是，这种方法存在两个严重的缺点。

首先，LED 的亮度并非严格地和电流成正比例关系，其次，当电流的变化超过LED 额定值时发光的波长（以及由此带来的颜色变化）可能会随着电流变化而发生变化。

这两种现象通常是我们不希望看到的。

稍微复杂一点的控制方法是使用能够提供LED 额定工作电流的恒定电流源。

这样，附加电路就可以利用给定脉冲间隔比（mark -space ratio）快速地将LED 开启和关闭，从而平均发出更少的光，感觉就像是光的强度降低了。

通过脉冲间隔比，我们可以较轻松地对LED 的感知亮度进行调节。

20W的LED日光灯驱动电路图
电路原理：交流市电入口接有1A保险丝FS1和抗浪涌负温度系数热敏电阻NTC。

之后是EMI滤波器，由L1、L2和CX1组成。

BD1是整流全桥，内部是4个高压硅二极管。

C1、C2、R1、D1～D3组成无源功率因数校正，工作原理见本公司《用PT4107设计LED日光灯的优化方法》一文。

PWM控制芯片U1和功率MOS管Q1、镇流电感L3、续流二极管D5组成Buck降压变换，U1采集传感电阻R6～R9上的峰值电流，由内部逻辑控制GATE脚信号的脉冲占空比进行恒流控制。

芯片由T1、D4、C4、R2～R4组成的电子滤波器降压后供电，这个滤波器内阻很高，输出阻抗很小，能提供约16V稳定电压，确保芯片在全电压范围里稳定工作。

R5是芯片振荡电路的一部分，改变它会调节振荡频率。

电位器RT在本电路中不是用来调光，而是用来微调恒流源的电流，使电路达到设计功率。

本电路的参数是为22个LED串联，15串并联，驱动330个60毫瓦的白光LED设计的，每串的电流是17.8毫安。

TPS92310大功率LED驱动器典型应用电路文章出处：木头东瓜发布时间：2019-4-1 11:30:08 | 3591 次阅读| 69次推荐| 1条留言TI 公司的TPS92310是离线初级侧检测带PFC的控制器，设计用来照明的大功率LED驱动器，采用恒定的导通时间和准谐振开关技术，具有高的功率系数，良好的EMI行能和高的系统效率。

主要用在A19 (E26/27，E14)，PAR30/38和GU10型LED灯与固态照明。

本文介绍了TPS92310主要特性，方框图，典型应用电路图，隔离和非隔离拓扑的电路图，以及TPS92310 EVM-8W评估模块主要特性，电路图，材料清单和模块PCB元件布局图。

图1.TPS92310方框图图2.TPS92310典型应用电路图图3.TPS92310隔离拓扑电路图图4.TPS92310非隔离拓扑电路图LED驱动电源电路图LED和其他用电器电源电路一样，如，采用开关电源电路，可以让负载得到质量很好的直流电源，但是电路图，不方便制作，下面给大家介绍一种简易电路，专用于LED驱动电源电路图中，LED驱动电源电路中的元器件也很少，方便制作，元器件参数在电路中，供参考。

LED驱动电源电路图如下：本文介绍一种大功率LED驱动电路模块。

主要用于大功率led灯电路中，可以大功率LED灯电路的驱动问题，采用PAM2803就可以轻松实现驱动问题，先介绍一下PAM2803模块的功能。

PAM2803介绍PAM2803模块是专用于对大功率LED灯电路实现驱动之用。

PAM2803启动电压小，只有0.9V，PAM3803恒流工作电压是1.8~6v，自带过压保护。

封装采用SOT23-6。

最适用于用于电池供电而升压的LED驱动电路中。

PAM2803采用PWM控制方式开DC-DC升压驱动电路。

可以驱动3W大功率LED灯电路，电流可以由外部反馈电路调节，可以在500MA——1A可调，效率可以达到90%。

Ied灯限制器线路图原理Ied灯限制器线路图由电源电路、脉冲发生器、限制电路和1.ED显示电路组成，如下图:元器件选择Rl选用1/2W金W膜电阻器;R2-R8选用1/4W或1/8W金属膜电阳器;宇灯单元中各电阻器均选用IW金属膜电阻器。

Cl选用耐压值为630V的CBB电容器或涤纶电容器;C2和C3均选用耐压值为25V的铝电解电容器;C4釉C5选用涤纶电容器或独石电容器。

VDkVD2和字灯单元中各隔岗二极管均选用1N4007型硅整流二极管;VD3选用1N4148型硅开关二极管。

各字灯单元中的发光二极管均选用d5-p12mm的红色发光二极管CVS选用1W、12V的硅稳压二极管。

VT1-VD2均选用MCR1O0-6型品闸管,ICl选用NE555型时基集成电路;1C2选用CD4017或CC4017型十进制计数/脉冲安排器集成电路。

电源电路由降压电容器Ck泄放电阻器Rk擦流二极管VD1、VD2、稳压二极管VS和滤波电容器C2组成。

脉冲发生器由时基集成电路IC1、电阻器R2、R3和电容器C3、C4组成，限制电路由十进制计数/脉冲安排器集成电路IC2、二极管VD3、电阻器R4-R8、电容器C5和晶闸管VTl-VW组成.1.ED显示电路由4块字灯显示器构成，每块字灯显示器是由256个字灯单元组成的16x16阵列。

每个宇灯单元均由发光二极管V1.、限流电阻器R和隔离二极管VD4-VD7组成，如图1-166所示。

在字灯单元中，V+为正电源输入端，VD4-VD7的负极作为字灯的句选择端（断点引出端1-4）。

当某∙句选择端为低电平常，该句中的4字词组全部亮灯显示，即V1.I-V1.7的负极分别与4句4字词组中需点亮的发光二极管（按字形笔划）的负极相连，例如VD4的负极与“庆况五”词组中各发光一极管的负极相连，VD5-VD7的负极分别与“祖国万岁"、《国泰民安“、”普天同庆“词组中各发光二极管的负极相连。

沟通220V电压路经VDl整流后，为宇灯显示器的V+端供应脉动直流电压;另路经Cl降压、VD2整流、VS稳压和C2滤波后，产生+12V直流电压，供应ICI和IC2<,时钟发生器通电工作后，从ICl的3脚输出方波脉冲（间隔为IoS）信号，作为IC2的计数脉冲。

1-LED手电筒驱动电路原理市场上出现一种廉价的LED手电筒，这种手电前端为5～8个高亮度发光管，使用1～2节电池。

由于使用超高亮度发光管的原因，发光效率很高，工作电流比较小，实测使用一节五号电池5头电筒，电流只有1 00 mA左右。

非常省电。

如果使用大容量充电电池，可以连续使用十几个小时，笔者就买了一个。

从前端拆开后，根据实物绘制了电路图，如图1所示。

图1 LED手电驱动电路原理图工作原理：接通电源后，VT1因R1接负极，而c1两端电压不能突变。

VT1(b)极电位低于e极，VT1导通，VT 2(b)极有电流流入，VT2也导通，电流从电源正极经L、VT2(c)极到e极，流回电源负极，电源对L充电，L储存能量，L上的自感电动势为左正右负。

经c1的反馈作用，VT1基极电位比发射极电位更低，VT1进入深度饱和状态，同时VT2也进入深度饱和状态，即Ib>Ic/β(β为放大倍数)。

随着电源对c1的充电，C1两端电压逐渐升高，即VTI(b)极电位逐渐上升，Ib1逐渐减小，当Ib1<=Ic1/β时，VT1退出饱和区，VT 2也退出饱和区，对L的充电电流减小。

此时．L上的自感电动势变为左负右正，经c1反馈作用。

VT1基极电位进一步上升，VT1迅速截止，VT2也截止，L上储存的能量释放，发光管上的电源电压加到L上产生了自感电动势，达到升压的目的。

此电压足以使LED发光。

2-自制高亮度白光LED灯高亮度白光LED灯(以下简称白光灯)具有光色好(与日光接近)，节能(电光转换效率远高于白炽灯，也高于荧光灯，是一种冷光源)，寿命长(寿命是荧光灯的几倍(白炽灯的几十倍),环保无污染的特点成为白炽灯和荧光灯的有力挑战者。

但其不足之处是目前价格较高。

目前，白光灯已发展到第二代；第一代白光灯的价格已大幅下降，Φ5白光灯的价格已降到0.25/只，拆机Φ5白光灯的价格为0.2／只，此价格已经可以接受。

笔者不久前以每只0.16元的价格邮购了几十只拆机件Φ5白光灯，用它制作了几只照明灯，效果不错，现向爱好者作一介绍。
