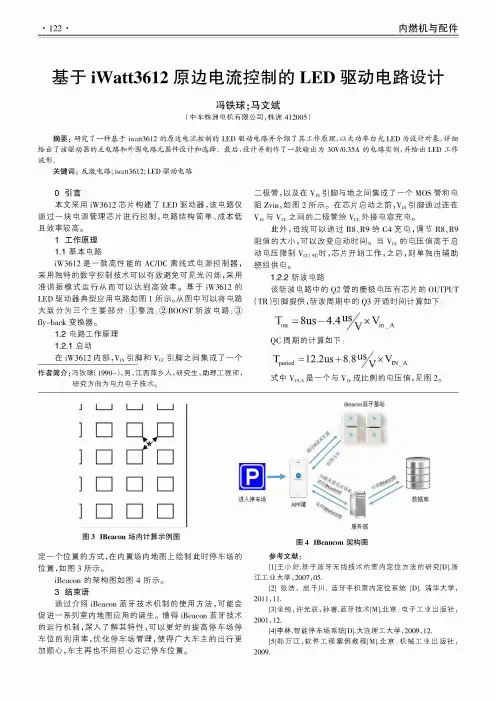

基于iWatt3612原边电流控制的LED驱动电路设计冯铁球;马文斌(中车株洲电机有限公司，株洲412005 )摘要：研究了一种基于iwatt3612的原边电流控制的LED驱动电路并介绍了其工作原理，以大功率白光LED为设计对象，详细 给出了该驱动器的主电路和外围电路元器件设计和选择。

最后,设计并制作了 一款输出为30V/0.35A的电路实例，并给出LED工作波形。

关键词：反激电路;iw，att3612; LED驱动电路〇引言本文采用iW3612芯片构建了 LED驱动器，该电路仅 通过一块电源管理芯片进行控制，电路结构简单、成本低 且效率较高。

1工作原理1.1基本电路iW3612是一款高性能的AC/D C离线式电源控制器，采用独特的数字控制技术可以有效避免可见光闪烁，采用 准谐振模式运行从而可以达到高效率。

基于iW3612的LED驱动器典型应用电路如图1所示。

从图中可以将电路 大致分为三个主要部分：①整流；②BOOST斩波电路；③ fly-back变换器。

1.2电路工作原理1.2.1启动在iW3612内部，V n引脚和V cc引脚之间集成了一个作者简介：冯铁球（1990-)男，江西萍乡人，研究生，助理工程师，研究方向为电力电子技术。

二极管，以及在引脚与地之间集成了一个MOS管和电 阻Zvin，如图2所示。

在芯片启动之前，引脚通过连在 V in与V cc之间的二极管给V cc外接电容充电。

此外，母线可以通过R8、R9给C4充电，调节R8、R9 阻值的大小，可以改变启动时间。

当V cc的电压值高于启 动电压限制V c c(S l)时，芯片开始工作，之后，则单独由辅助 绕组供电。

1.2.2斩波电路该斩波电路中的Q2管的栅极电压有芯片的OUTPUT (TR)引脚提供，斩波周期中的Q3开通时间计算如下：Ton 二8u s-4.4，^xVm AQ C周期的计算如下式中1：^是一个与V in成比例的电压值，见图2。

LED驱动电路的研究与设计随着LED功率和光效的不断提⾼，⼤功率LED照明将在许多领域逐渐取代传统的照明灯具。

和⽩炽灯等传统灯具不同，LED属于半导体器件，其压降会随温度的增⾼⽽降低，因此⽤传统的电压源驱动LED时会导致其电流和温度不断增加，最终会损坏LED。

所以，⼤功率LED应该⽤恒流电源驱动。

恒流电源的电路种类众多，本⽂分别从电源的效率、成本和恒流性能等⽅⾯进⾏着⼿讨论。

对⽐了包括线性电源和开关电源的⼏种⽅案，并分析各电路的优缺点。

由于线性电源的⼀些固有缺陷，如低效率、体积笨重等，使线性电流源的使⽤受到了较⼤限制，⽽开关电源则恰好弥补了线性电源在这⽅⾯的不⾜。

因此，本设计最后选择了⽬前⼴泛使⽤的开关电源来实现LED的恒流驱动。

开关电源的设计⽬标是驱动1W⾼亮LED，采⽤分模块的设计⽅法，电路类型选择了反激式拓扑，这样既能起到隔离作⽤，也能控制了成本。

在LED驱动电源关键的恒流部分，采⽤TL431提供精密的参考电压，同时⽤低阻值电阻对输出电流采样，再⽤运放将两者⽐较放⼤后输出电压通过光耦反馈到电源控制芯⽚进⾏调节，得到了很好的恒流效果。

在设计完成之后的主要⼯作是对驱动电源的PCB板进⾏测试，使⽤了三个不同⼚家⽣产的1W⾼亮LED灯珠，并在不同交流输⼊情况下⽤万⽤表进⾏测试并记录了相关数据，结果显⽰本设计具有很好的恒流效果，并具有较⾼的效率。

关键词：LED驱动；反激式拓扑；隔离变压器；精密恒流摘要...................................................................... I Abstract................................................. 错误！未定义书签。

第⼀章绪论 (1)1.1 课题背景与意义 (1)1.2 课题研究的主要内容与⽬标 (2)第⼆章相关知识与⽅案的研究 (3)2.1 LED技术参数分析与型号选择 (3)2.2LED驱动电路特性研究 (4)2.2.1 普通恒压限流电路 (4)2.2.2 线性恒流驱动电路 (5)2.2.3 PWM开关恒流驱动电路 (6)2.3LED驱动电路的参数确定和电路类型选择 (6)第三章驱动电路的功率部分设计 (9)3.1PWM驱动电路的拓扑选择 (9)3.2⾼频变压器⼀次侧电路设计 (13)3.2.1 输⼊整流滤波 (13)3.2.2 EMI滤波器设计 (14)3.2.3 漏感尖峰吸收电路 (14)3.3⾼频变压器设计 (15)3.3.1 变压器磁芯与⾻架选定 (15)3.3.2 变压器⼀⼆次电感值和⽓隙设计 (17)3.3.3 变压器绕制与漏感的控制 (19)3.4 变压器⼆次侧输出电路 (20)3.5 PWM驱动IC和开关管的选⽤ (20)3.5.1 驱动IC加开关管⽅式 (21)3.5.2 开关管集成于IC的单⽚开关电源芯⽚ (21)第四章反馈电路与恒流电路设计 (23)4.1输出线与反馈⽅式 (23)4.1.1 限压精度与电路形式 (23)4.1.2 反馈电路类型选择 (23)4.2 恒流电路设计 (23)4.2.1 LED驱动电路的恒流精度要求 (23)4.2.2 恒流电路的类型及其选定 (24)第五章总体⽅案实现 (28)5.1原理图 (28)5.2 主要性能指标 (29)5.3系统调试分析 (29)总结与展望 (30)参考⽂献 (31)致谢 (32)第⼀章绪论1.1 课题背景与意义在当今全球能源紧缺的环境下，节约能源已成为⼤势所趋，仅在在照明领域，⼈们所消耗的能源就不可估量。

LED驱动电源电路图
LED驱动电源电路图LED和其他用电器电源电路一样，如，采用开关电源电路，可以让负载得到质量很好的直流电源，但是电路图，不方便制作，下面给大家介绍一种简易电路，专用于LED驱动电源电路图中，LED驱动电源电路中的元器件也很少，方便制作，元器件参数在电路中，供参考。

LED驱动电源电路图如下：
LED驱动电源电路图
LED和其他用电器电源电路一样，如，采用开关电源电路，可以让负载得到质量很好的直流电源，但是电路图，不方便制作，下面给大家介绍一种简易电路，专用于LED驱动电源电路图中，LED 驱动电源电路中的元器件也很少，方便制作，元器件参数在电路中，供参考。

LED驱动电源电路图如下：。

led灯驱动电源电路图大全（六款模拟电路设计原理图详解）led灯驱动电源电路图（一）电路工作原理LED楼道灯的电路如下图所示。

电路由电容降压电路、整流电路、LED发光电路和光电控制电路等部分组成。

220V交流电经电容C1、R1降压限流后在A、B两点的交流电压约为15V，由VD1～VD4.进行整流，在C2上得到约14V的直流电压作为高亮度发光二极管VD5～VD8的工作电压，发光二极管的工作电流约为14mA。

由于电容C1不消耗有功功率，泄放电阻消耗的功率可忽略不计，因此整个电路的功耗约为15&TImes;0.014≈0-2（W）。

为了进一步节省电能和延长高亮度发光二极管的使用寿命，电路中加入了由光敏电阻R2、电阻R3和三极管VT1等组成的光电控制电路，在夜晚光敏电阻R2的阻值可达100K以上，这时C2两端的电压经R2、R3分压后提供给VT1基极的直流偏置电压很小，VT1截止，对发光二极管的工作没有任何影响；白天时，由于光电效应的作用，R2的阻值可减小到1OK以下，这时VT1导通并接近饱和，由于通过C1的电流最大只能达到15mA，由于VTl的分流，C2上的电压可下降到4V以下。

led灯驱动电源电路图（二）LED驱动电源的具体要求LED是低压发光器件，具有长寿命、高光效、安全环保、方便使用等优点。

对于市电交流输入电源驱动，隔离输出是基于安全规范的要求。

LED驱动电源的效率越高，则越能发挥LED高光效，节能的优势。

同时高开关工作频率，高效率使得整个LED驱动电源容易安装在设计紧凑的LED灯具中。

高恒流精度保证了大批量使用LED照明时的亮度和光色一致性。

10W以下功率LED灯杯应用方案目前10W以下功率LED应用广泛，众多一体式产品面世，即LED 驱动电源与LED灯整合在一个灯具中，方便了用户直接使用。

典型的灯具规格有GU10、E27、PAR30等。

针对这一应用，我们设计了如下方案（见图1）图1：基于AP3766的LED驱动电路原理图该方案特点如下：1.基于最新的LED专用驱动芯片AP3766，采用原边控制方式，无须光耦和副边电流控制电路，实现隔离恒流输出，电路结构简单。

LED日光灯驱动电路设计及仿真分析目前小功率LED在使用时会对LED进行并联、串联，而使用过程中只要有一个LED 短路或开路，都将导致小片或整条LED熄灭，影响照明效果，因此研究简单、廉价的驱动电路具有重要的意义。

本文介绍了LED日光灯驱动的特点，设计了实用的电容降压式LED日光灯驱动电路，着重分析了关键元件参数的选择原则。

采用PSp ice仿真软件对设计的电路进行了可行性验证，并在此基础上制作了实物电路，用作12W T8标准LED日光灯电源。

经实验验证，该电路稳定可靠，成本低，适用于多种小功率LED驱动。

1 日光灯电路设计1. 1 LED日光灯驱动目前小功率照明产品中，广泛使用两种驱动电路形式：恒流驱动和稳压驱动。

前者电路输出的电流是恒定的，输出电压随负载的变化而变化，且恒流驱动通常使用恒流IC,使用时对IC承受的最大电压值要求较高，限制了LED 使用的数量。

后者输出电压是固定的，输出电流随负载（LED）数量的增减而变化。

实验证实，由于LED封装中其正向压降离散值较大，且LED亮度输出与其电流成正比，LED 亮度一致性较差，但通过串加合适电阻可以使每串LED亮度平均，较适于低端照明市场。

1. 2 LED日光灯电路设计LED日光灯驱动电路原理图如图1所示。

图1 LED日光灯驱动电路该电路共驱动140只白光LED （小功率）,采用35串4并的模式，采用电容降压式驱动方式。

其中，C1、C4 为并联的两个相同的电容，起降压及限流作用；4个1N4007组成的整流桥对输入交流电压进行整流；滤波电容C3 用于滤除整流输出电压中的交流成分，使电压更为平滑；L1、C2 用于滤除输出电压中的高频成分；电阻R4 为C3 提供放电回路；采用单向晶闸管SCR729210对电路进行保护， R3 为限流电阻。

1. 2. 1 降压电容选择因为通过降压电容C 向负载提供的电流IO实际上就是流过C 的充放电电流IC.当负载电流IO 小于C的充放电电流IC 时，多余的电流就会流过滤波电容C2。

led灯控制器线路图原理led灯控制器线路图由电源电路、脉冲发生器、控制电路和LED显示电路组成，如下图：元器件选择Rl选用1/2W金属膜电阻器;R2-R8选用1/4W或1/8W金属膜电阻器;宇灯单元中各电阻器均选用lW金属膜电阻器。

Cl选用耐压值为630V的CBB电容器或涤纶电容器;C2和C3均选用耐压值为25V的铝电解电容器;C4釉C5选用涤纶电容器或独石电容器。

VDl、VD2和字灯单元中各隔离二极管均选用1N4007型硅整流二极管;VD3选用1N4148型硅开关二极管。

各字灯单元中的发光二极管均选用d5-pl2mm的红色发光二极管。

VS选用lW、l2V的硅稳压二极管。

VTl-VD2均选用MCRlO0-6型晶闸管。

ICl选用NE555型时基集成电路;IC2选用CD4017或CC4017型十进制计数/脉冲分配器集成电路。

电源电路由降压电容器Cl、泄放电阻器Rl、整流二极管VDl、VD2、稳压二极管VS和滤波电容器C2组成。

脉冲发生器由时基集成电路ICl、电阻器R2、R3和电容器C3、C4组成。

控制电路由十进制计数/脉冲分配器集成电路IC2、二极管VD3、电阻器R4-R8、电容器C5和晶闸管VTl-VW组成。

LED显示电路由4块字灯显示器构成，每块字灯显示器是由256个字灯单元组成的16x16阵列。

每个宇灯单元均由发光二极管VL、限流电阻器R和隔离二极管VD4-VD7组成，如图1-166所示。

在字灯单元中，V+为正电源输入端，VD4-VD7的负极作为字灯的句选择端(断点引出端1-4)。

当某一句选择端为低电平时，该句中的4字词组全部亮灯显示，即VLl-VL7的负极分别与4句4字词组中需点亮的发光二极管(按字形笔划)的负极相连。

例如VD4的负极与"庆祝五"词组中各发光一极管的负极相连，VD5-VD7的负极分别与"祖国万岁"、《国泰民安"、"普天同庆"词组中各发光二极管的负极相连。

l e d灯控制器线路图原理公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]led灯控制器线路图原理led灯控制器线路图由电源电路、脉冲发生器、控制电路和LED显示电路组成，如下图：元器件选择Rl选用1/2W金属膜电阻器;R2-R8选用1/4W或1/8W金属膜电阻器;宇灯单元中各电阻器均选用lW金属膜电阻器。

Cl选用耐压值为630V的CBB电容器或涤纶电容器;C2和C3均选用耐压值为25V的铝电解电容器;C4釉C5选用涤纶电容器或独石电容器。

VDl、VD2和字灯单元中各隔离二极管均选用1N4007型硅整流二极管;VD3选用1N4148型硅开关二极管。

各字灯单元中的发光二极管均选用d5-pl2mm的红色发光二极管。

VS选用lW、l2V的硅稳压二极管。

VTl-VD2均选用MCRlO0-6型晶闸管。

ICl选用NE555型时基集成电路;IC2选用CD4017或CC4017型十进制计数/脉冲分配器集成电路。

电源电路由降压电容器Cl、泄放电阻器Rl、整流二极管VDl、VD2、稳压二极管VS和滤波电容器C2组成。

脉冲发生器由时基集成电路ICl、电阻器R2、R3和电容器C3、C4组成。

控制电路由十进制计数/脉冲分配器集成电路IC2、二极管VD3、电阻器R4-R8、电容器C5和晶闸管VTl-VW组成。

LED显示电路由4块字灯显示器构成，每块字灯显示器是由256个字灯单元组成的16x16阵列。

每个宇灯单元均由发光二极管VL、限流电阻器R和隔离二极管VD4-VD7组成，如图1-166所示。

在字灯单元中，V+为正电源输入端，VD4-VD7的负极作为字灯的句选择端(断点引出端1-4)。

当某一句选择端为低电平时，该句中的4字词组全部亮灯显示，即VLl-VL7的负极分别与4句4字词组中需点亮的发光二极管 (按字形笔划)的负极相连。

例如VD4的负极与"庆祝五? "词组中各发光一极管的负极相连，VD5-VD7的负极分别与 "祖国万岁"、《国泰民安"、"普天同庆"词组中各发光二极管的负极相连。

实验2 PT4115 降压式LED 恒流驱动1、实验目的1) 了解降压式（Buck）LED 恒流驱动电路的工作原理。

2) 掌握PT4115 的恒流特性及其外围电路元件的计算和选择方法。

3) 掌握不同的输入电压下电路的效率测试方法。

4) 熟练电子元器件的安装焊接次序和方法技巧。

2、实验材料、仪器与用具PCB 板、元器件、焊锡丝、导线；电烙铁、镊子、稳压限流直流电源、VC890C+数字万用表（测试元件）、台式数字万用表（测量电流）、指针式电压表、LED 灯板。

图s2-1PT4115 降压式LED 恒流驱动及其PCB 布局材料清单如下表：3、实验原理1)PT4115：是一款连续电感电流导通模式的降压恒流源IC，用于驱动一颗或多颗串联LED。

本实验采用SOT89-5 贴片式封装驱动芯片。

2)管脚功能SW: 功率开关管漏极GND: 信号和功率地DIM：开关使能、模拟和PWM 调光CSN：电流采样端，采样电阻接在CSN 和VIN 端之间VIN: 电源输入端，必须就近接旁路电容Exposed PAD: 散热端，内部接地，贴在PCB 板上减小热阻3)PT4115 典型应用电路原理PT4115 和电感（L）、电流采样电阻（Rs）形成一个自振荡的连续电感电流模式的降压型恒流LED 驱动器。

VIN 上电时，电感（L）和电流采样电阻（Rs）的初始电流为零。

LED 输出电流也为零。

这时，CS 比较器的输出为高电平，内部功率开关导通，SW 电位为低。

电流通过电感（L）、电流采样电阻（Rs）、LED 和内部功率开关从VIN 流到GND，电流上升的斜率由VIN、电感（L）和LED 压降决定，在Rs 上产生一个压差Vcsn。

当（Vin-Vcsn）>115mV 时，CS 比较器输出变为低，内部功率开关关断，电流以另一种斜率（下降）流过电感（L）、电流采样电阻（Rs）、LED 和肖特基二极管（D）。

当（Vin-Vcsn）<85mV时功率开关重新打开，这样使得LED 上的平均电流为:本实验设计的LED 灯为可以PWM 调光的类型，恒流最大值为167mA，因此算得的电流采样电阻约0.6 欧，可选取2 只1.2 欧的电阻并联。

TPS92310大功率LED驱动器典型应用电路文章出处：木头东瓜发布时间： 2012-4-1 11:30:08 | 3591 次阅读 | 69次推荐 | 1条留言TI 公司的TPS92310是离线初级侧检测带PFC的控制器，设计用来照明的大功率LED驱动器，采用恒定的导通时间和准谐振开关技术，具有高的功率系数，良好的EMI行能和高的系统效率。

主要用在A19 (E26/27，E14)，PAR30/38和GU10型LED灯与固态照明。

本文介绍了TPS92310主要特性，方框图，典型应用电路图，隔离和非隔离拓扑的电路图，以及TPS92310 EVM-8W评估模块主要特性，电路图，材料清单和模块PCB元件布局图。

图1.TPS92310方框图图2.TPS92310典型应用电路图图3.TPS92310隔离拓扑电路图图4.TPS92310非隔离拓扑电路图LED驱动电源电路图LED和其他用电器电源电路一样，如，采用开关电源电路，可以让负载得到质量很好的直流电源，但是电路图，不方便制作，下面给大家介绍一种简易电路，专用于LED驱动电源电路图中，LED驱动电源电路中的元器件也很少，方便制作，元器件参数在电路中，供参考。

LED驱动电源电路图如下：本文介绍一种大功率LED驱动电路模块。

主要用于大功率led灯电路中，可以大功率LED灯电路的驱动问题，采用PAM2803就可以轻松实现驱动问题，先介绍一下PAM2803模块的功能。

PAM2803介绍PAM2803模块是专用于对大功率LED灯电路实现驱动之用。

PAM2803启动电压小，只有0.9V，PAM3803恒流工作电压是1.8~6v，自带过压保护。

封装采用SOT23-6。

最适用于用于电池供电而升压的LED驱动电路中。

PAM2803采用PWM控制方式开DC-DC升压驱动电路。

可以驱动3W大功率LED灯电路，电流可以由外部反馈电路调节，可以在500MA——1A可调，效率可以达到90%。

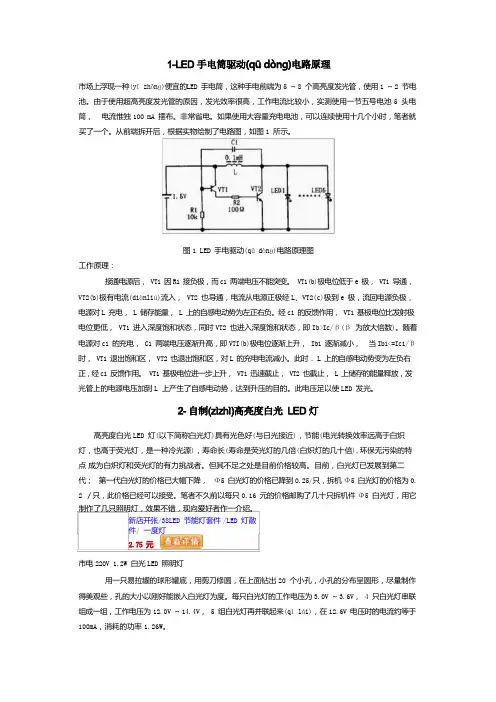

市场上浮现一种(yī zhǒnɡ)便宜的LED 手电筒，这种手电前端为5 ~ 8 个高亮度发光管，使用1 ~ 2 节电池。

由于使用超高亮度发光管的原因，发光效率很高，工作电流比较小，实测使用一节五号电池5 头电筒，电流惟独100 mA 摆布。

非常省电。

如果使用大容量充电电池，可以连续使用十几个小时，笔者就买了一个。

从前端拆开后，根据实物绘制了电路图，如图1 所示。

图1 LED 手电驱动(qū dònɡ)电路原理图工作原理：接通电源后，VT1 因R1 接负极，而c1 两端电压不能突变。

VT1(b)极电位低于e 极，VT1 导通，VT2(b)极有电流(diànliú)流入，VT2 也导通，电流从电源正极经L、VT2(c)极到e 极，流回电源负极，电源对L 充电，L 储存能量，L 上的自感电动势为左正右负。

经c1 的反馈作用，VT1 基极电位比发射极电位更低，VT1 进入深度饱和状态，同时VT2 也进入深度饱和状态，即Ib>Ic/β(β 为放大倍数)。

随着电源对c1 的充电，C1 两端电压逐渐升高，即VTI(b)极电位逐渐上升，Ib1 逐渐减小，当Ib1<=Ic1/β时，VT1 退出饱和区，VT2 也退出饱和区，对L 的充电电流减小。

此时．L 上的自感电动势变为左负右正，经c1 反馈作用。

VT1 基极电位进一步上升，VT1 迅速截止，VT2 也截止，L 上储存的能量释放，发光管上的电源电压加到L 上产生了自感电动势，达到升压的目的。
