NSFC01-01-申菱新门机控制器调试说明书

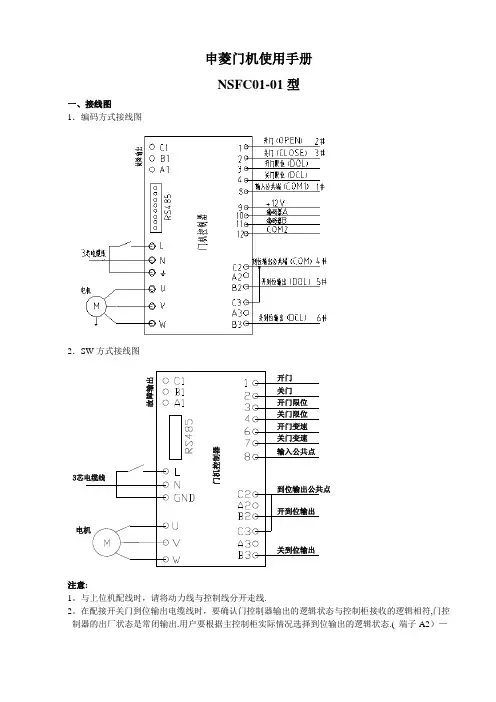

申菱门机使用手册NSFC01-01型一、接线图1．编码方式接线图2．SW方式接线图注意:1.与上位机配线时,请将动力线与控制线分开走线.2.在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端附：控制器在NICE3000/ MPS300控制系统中应用的现场接线表1.二、开关门过程说明编码方式开关门过程说明开门过程1、以力矩提升为P05、加减速时间为d28，加速到开门低速频率d15，进入开门起始低速运行。

2、当门位置脉冲?d03时，开始以目标频率值为d16、加减速时间为d29，进入开门高速运行（高速段一般设置为一段，即：d16、d17、d18、d19设置为相同值）。

3、当门位置脉冲?d07时,开始以目标频率值为d20、加减速时间为d33,进入开门结束低速运行。

4、当门位置脉冲?d08时，开始以保持频率d21、保持电流d40进入门到位力矩保持。

注意：1、开门高速段即：d16=d17=d18=d19,对应的加减的参数d30、d31和d32将不起作用。

2、通过调节：各段的运行频率、加减速时间或门的脉冲位置点，实现开门的运行曲线。

该系统以开门到位为门位置脉冲的100%，关门到位为门位置脉冲的0%。

3、开门到位保持频率为d21,保持电流为d40。

保持时间为d42,范围为0.1到499(sec),当设置为0时，则长期保持。

4、若低速段开门力矩较小，可以适当加大P05的值。

关门过程：1、以力矩提升为P05、加减速时间为d34，加速到开门低速频率d22，进入关门起始低速运行。

2、当门位置脉冲?d09时，开始以目标频率值为d23、加减速时间为d35，进入关门高速运行（高速段一般设置为一段，即：d23、d24、d25、d26设置为相同值）。

申菱门机使用手册NSFC01-01型一、接线图1．编码方式接线图2．SW方式接线图注意:1。

与上位机配线时，请将动力线与控制线分开走线.2。

在配接开关门到位输出电缆线时，要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2）—-开到位常开输出，(端子A3)-—关到位常开输出， (端子C2-C3 )--输出公共端 附:控制器在NICE3000/ MPS300控制系统中应用的现场接线表 1. 控制器在NICE3000控制系统中应用的现场接线表端子名称 端子功能 线号 对应到NICE3000中 L 220V 电源 褐色 JP ：11到轿顶接线箱插件 N 220V 电源 蓝色 JP ：12PE 接地 黄绿 接地的接线柱OD 开门命令常开输入 2＃CN4:B1 到轿顶板CD 关门命令常开输入 3＃CN4:B2 CM 开关门输入公共端 1＃ CN4：BMCM0 到位输出公共端 4# CN3：P24V OLT 开门到位常闭输出 5＃ CN3:X3 CLT 关门到位常闭输出 6# 不用 OR 开门到位输入信号到门机限位开关(SW 方式选用)CR 关门到位输入信号COM 开关门到位公共端二、开关门过程说明编码方式开关门过程说明 开门过程1、以力矩提升为P05、加减速时间为d28，加速到开门低速频率d15，进入开门起始低速运行。

2、当门位置脉冲≥d03时，开始以目标频率值为d16、加减速时间为d29,进入开门高速运行(高速段一般设置为一段，即:d16、d17、d18、d19设置为相同值)。

3、当门位置脉冲≥d07时，开始以目标频率值为d20、加减速时间为d33，进入开门结束低速运行.4、当门位置脉冲≥d08时，开始以保持频率d21、保持电流d40进入门到位力矩保持。

注意：1、 开门高速段即：d16=d17=d18=d19,对应的加减的参数 d30、d31和d32将不起作用。

各类门机调试手册————————————————————————————————作者: ————————————————————————————————日期:ﻩ申菱门机使用手册NSFＣ01－01型一、接线图1.编码方式接线图2.SＷ方式接线图注意：1．与上位机配线时，请将动力线与控制线分开走线.2.在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态．(端子Ａ2)－-开到位常开输出,(端子Ａ3)－-关到位常开输出, （端子C2-C3)--输出公共端附:控制器在NIＣE30０0/ ＭＰＳ３0０控制系统中应用的现场接线表1.控制器在NICＥ３0００控制系统中应用的现场接线表ﻩﻩ端子名称端子功能线号对应到NICE3000中L 22０Ｖ电源褐色ＪP:11到轿顶接线箱插件Ｎ２20V电源蓝色ＪP:1２PE 接地黄绿接地的接线柱OD 开门命令常开输入2＃ＣＮ4:B1到轿顶板CＤ关门命令常开输入３＃ＣN4:Ｂ2CM 开关门输入公共端1# ＣN4：BMCM0 到位输出公共端4＃ＣＮ３:P2４VOLT 开门到位常闭输出5＃CN3:X3CLT 关门到位常闭输出6# 不用ＯR 开门到位输入信号到门机限位开关(SW方式选用）CR 关门到位输入信号CＯM 开关门到位公共端二、开关门过程说明编码方式开关门过程说明开门过程1、以力矩提升为P05、加减速时间为d28,加速到开门低速频率d15,进入开门起始低速运行。

2、当门位置脉冲≥d03时，开始以目标频率值为d１6、加减速时间为d２9，进入开门高速运行(高速段一般设置为一段,即：ｄ16、d１7、d1８、ｄ1９设置为相同值）。

3、当门位置脉冲≥d０7时,开始以目标频率值为d2０、加减速时间为d33,进入开门结束低速运行。

4、当门位置脉冲≥d0８时,开始以保持频率d21、保持电流d４0进入门到位力矩保持。

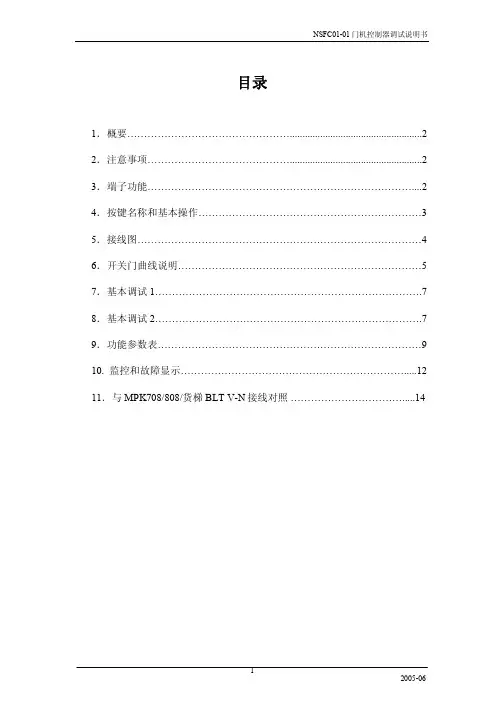

2005-06目录1．概要 (2)2．注意事项 (2)3．端子功能 (2)4．按键名称和基本操作 (3)5．接线图 (4)6．开关门曲线说明 (5)7．基本调试1 (7)8．基本调试2 (7)9．功能参数表 (9)10. 监控和故障显示 (12)11．与MPK708/808/货梯BLT V-N接线对照 (14)2005-06 1、概要为适应宁波申菱新推出NSFC01-01型门机控制器的使用要求, 编写本调试说明书。

NSFC01-01型门机控制器是结合门机的机械结构和门机用户控制功能的特点, 委托松下电工开发的新一代门机专用型变频调速系统。

它通过编码器反馈的信息进行闭环控制, 具有优良的调速特性, 启动力矩大, 动态响应快，齐全的专用保护和状态监视功能，并具有调试简单、运行平稳可靠、噪音低等特点。

2、注意事项1 必须由具有专业资格的人员才能对控制器进行调试、维修或检查。

2 确认输入电源处于完全断开的情况下, 才能进行配线作业。

3 不要把输入端子(L,N与输出端子(U,V,W 混淆, 否则会损坏控制器。

4 将控制器的接线地端子可靠接地，否则有触电危险。

5 通电情况下, 不要用手触摸控制端子, 否则有触电危险。

6 在充电指示灯彻底熄灭或正负母线电压在36V 以下时进行否则有触电的危险。

7 防止螺钉, 垫片及金属之类的异物掉进变频器内部否则有火灾及损坏财务的危险。

8 主回路接线用电缆端头的裸露部分, 一定要用绝缘胶带包扎好否则有损坏财物的危险。

注: --*为控制器内部接线不在6芯控制电缆线内4、按键名称和基本操作2005-06 4、1 按键名称4、2 按键基本操作以改变参数P05为22为例：按键次序显示内容注：参数d 在参数p 之后。

在切换到参数p 可得到d 参数5、接线图2005-06注意:1. 与上位机配线时, 请将动力线与控制线分开走线.2. 在配接开关门到位输出电缆线时, 要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符, 门控制器的出厂状态是常闭输出. 用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2--开到位常开输出,(端子A3--关到位常开输出, (端子C2-C3 --输出公共端6、开关门过程说明2005-06 6、1 开门过程1、以力矩提升为P05、加减速时间为d28，加速到开门低速频率 P15，进入开门起始低速运行。

目录1．概要 (2)2．注意事项 (2)3．端子功能 (2)4．按键名称和基本操作 (3)5．接线图 (4)6．开关门曲线说明 (5)7．基本调试1 (7)8．基本调试2 (7)9．功能参数表 (9)10. 监控和故障显示 (12)11．与MPK708/808/货梯BLT V-N接线对照 (14)1、概要为适应宁波申菱新推出NSFC01-01型门机控制器的使用要求,编写本调试说明书。

NSFC01-01型门机控制器是结合门机的机械结构和门机用户控制功能的特点,委托松下电工开发的新一代门机专用型变频调速系统。

它通过编码器反馈的信息进行闭环控制,具有优良的调速特性,启动力矩大,动态响应快，齐全的专用保护和状态监视功能，并具有调试简单、运行平稳可靠、噪音低等特点。

2、注意事项1 必须由具有专业资格的人员才能对控制器进行调试、维修或检查。

2 确认输入电源处于完全断开的情况下,才能进行配线作业。

3 不要把输入端子(L,N)与输出端子(U,V,W) 混淆,否则会损坏控制器。

4 将控制器的接线地端子可靠接地，否则有触电危险。

5 通电情况下,不要用手触摸控制端子,否则有触电危险。

6 在充电指示灯彻底熄灭或正负母线电压在36V以下时进行否则有触电的危险。

7 防止螺钉,垫片及金属之类的异物掉进变频器内部否则有火灾及损坏财务的危险。

8 主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好否则有损坏财物的危险。

3、端子功能注: --*为控制器内部接线不在6芯控制电缆线内4、按键名称和基本操作4、1 按键名称4、2 按键基本操作 以改变参数P05为22为例：按键次序 显示内容注：参数d 在参数p 之后。

在切换到参数p 后，可得到d参数5、接线图注意:1.与上位机配线时,请将动力线与控制线分开走线.2.在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端6、开关门过程说明6、1 开门过程1、以力矩提升为P05、加减速时间为d28，加速到开门低速频率 P15，进入开门起始低速运行。

目录1．概要 (2)2．注意事项 (2)3．端子功能 (2)4．按键名称和基本操作 (3)5．接线图 (4)6．开关门曲线说明 (5)7．基本调试1 (7)8．基本调试2 (7)9．功能参数表 (9)10. 监控和故障显示 (12)11．与MPK708/808/货梯BLT V-N接线对照 (14)1、概要为适应宁波申菱新推出NSFC01-01型门机控制器的使用要求,编写本调试说明书。

NSFC01-01型门机控制器是结合门机的机械结构和门机用户控制功能的特点,委托松下电工开发的新一代门机专用型变频调速系统。

它通过编码器反馈的信息进行闭环控制,具有优良的调速特性,启动力矩大,动态响应快，齐全的专用保护和状态监视功能，并具有调试简单、运行平稳可靠、噪音低等特点。

2、注意事项1 必须由具有专业资格的人员才能对控制器进行调试、维修或检查。

2 确认输入电源处于完全断开的情况下,才能进行配线作业。

3 不要把输入端子(L,N)与输出端子(U,V,W) 混淆,否则会损坏控制器。

4 将控制器的接线地端子可靠接地，否则有触电危险。

5 通电情况下,不要用手触摸控制端子,否则有触电危险。

6 在充电指示灯彻底熄灭或正负母线电压在36V以下时进行否则有触电的危险。

7 防止螺钉,垫片及金属之类的异物掉进变频器内部否则有火灾及损坏财务的危险。

8 主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好否则有损坏财物的危险。

注: --*为控制器内部接线不在6芯控制电缆线内4、按键名称和基本操作4、1 按键名称4、2 按键基本操作以改变参数P05为22为例：按键次序 显示内容注：参数d 在参数p 之后。

在切换到参数p可得到d 参数5、接线图注意:1.与上位机配线时,请将动力线与控制线分开走线.2.在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端6、开关门过程说明6、1 开门过程1、以力矩提升为P05、加减速时间为d28，加速到开门低速频率 P15，进入开门起始低速运行。

目录1．概要 (2)2．注意事项 (2)3．端子功能 (2)4．按键名称和基本操作 (3)5．接线图 (4)6．开关门曲线说明 (5)7．基本调试1 (7)8．基本调试2 (7)9．功能参数表 (9)10. 监控和故障显示 (12)11．与MPK708/808/货梯BLT V-N接线对照 (14)1、概要为适应宁波申菱新推出NSFC01-01型门机控制器的使用要求,编写本调试说明书。

NSFC01-01型门机控制器是结合门机的机械结构和门机用户控制功能的特点,委托松下电工开发的新一代门机专用型变频调速系统。

它通过编码器反馈的信息进行闭环控制,具有优良的调速特性,启动力矩大,动态响应快，齐全的专用保护和状态监视功能，并具有调试简单、运行平稳可靠、噪音低等特点。

2、注意事项1 必须由具有专业资格的人员才能对控制器进行调试、维修或检查。

2 确认输入电源处于完全断开的情况下,才能进行配线作业。

3 不要把输入端子(L,N)与输出端子(U,V,W) 混淆,否则会损坏控制器。

4 将控制器的接线地端子可靠接地，否则有触电危险。

5 通电情况下,不要用手触摸控制端子,否则有触电危险。

6 在充电指示灯彻底熄灭或正负母线电压在36V以下时进行否则有触电的危险。

7 防止螺钉,垫片及金属之类的异物掉进变频器内部否则有火灾及损坏财务的危险。

8 主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好否则有损坏财物的危险。

注: --*为控制器内部接线不在6芯控制电缆线内4、按键名称和基本操作4、1 按键名称4、2 按键基本操作以改变参数P05为22为例：按键次序 显示内容注：参数d 在参数p 之后。

在切换到参数p可得到d 参数5、接线图注意:1.与上位机配线时,请将动力线与控制线分开走线.2.在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端6、开关门过程说明6、1 开门过程1、以力矩提升为P05、加减速时间为d28，加速到开门低速频率 P15，进入开门起始低速运行。

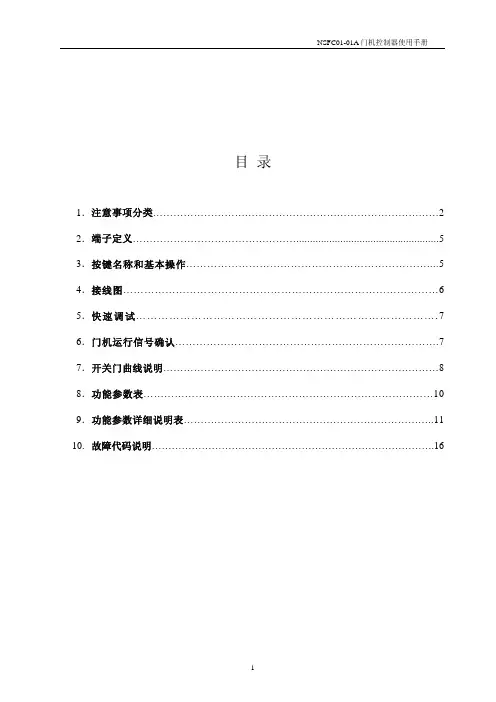

目录1．注意事项分类 (2)2．端子定义 (5)3．按键名称和基本操作 (5)4．接线图 (6)5．快速调试 (7)6．门机运行信号确认 (7)7．开关门曲线说明 (8)8．功能参数表 (10)9．功能参数详细说明表 (11)10.故障代码说明 (16)感谢购买宁波申菱电梯配件有限公司生产的NSFC01-01A型电梯门控制器。

本手册介绍了该产品的使用方法和注意事项，在使用该产品之前请务必熟读此手册。

1、注意事项分类安全注意事项在安装、运行、维护、检查之前，请务必熟读此手册及附属文件，以便正确的加以使用。

对有关设备的情况、安全信息及其注意事项均熟练掌握之后再加以使用。

本使用手册在安全注意事项栏中划分“危险”和“注意”两个档次。

危险：发生误操作时会出现危险状况，有可能导致死亡或重伤的情况。

注意：发生误操作时会出现危险状况，有可能导致中等程度或轻度伤害的情况，以及可能发生物品损坏的情况。

另外，即使注意中所记入的事项，由于情况的不同，也可能导致严重后果。

两种情况下所记录的均为重要内容，请务必严加遵守。

1.1安装●请安装在金属等非易燃物品上，以避免发生火灾。

z请勿靠近可燃物品，以避免发生火灾。

z搬运时请勿手持端子外壳，以避免掉落而受伤。

z不要让金属屑等异物落入，以避免发生火灾。

z安装时请根据使用手册安装在能够承受其重量的场所，以避免掉落而受伤。

z请不要安装使用已损坏或零部件残缺的电梯门控制器，以避免受伤。

z在输出端子(U/V/W)处不要连接交流电源，以避免受伤及火灾。

z请正确连接电机的配线，配线出现错误，电机不能正常工作。

z请正确连接控制端子，控制端子出现错误，门控制器不能正常动作。

z要确认产品的额定电压和交流电源的电压一致，以避免发生伤害事故及火灾。

z请使用指定的专用工具拧紧端子螺丝，以避免发生火灾。

z散热器、制动电阻温度很高，请勿触摸，以避免烫伤。

z电梯门控制器可以很容易由低速设定为高速运行，在设定时要仔细确认在电机和设备允许的范围内使其运行，以避免受伤。

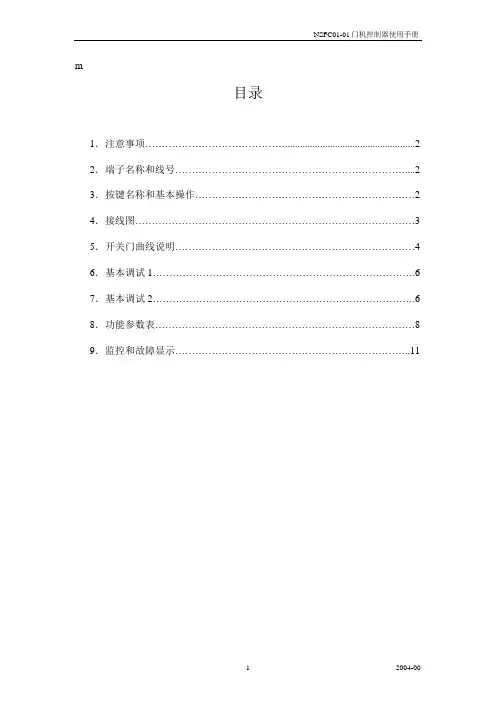

m目录1．注意事项 (2)2．端子名称和线号 (2)3．按键名称和基本操作 (2)4．接线图 (3)5．开关门曲线说明 (4)6．基本调试1 (6)7．基本调试2 (6)8．功能参数表 (8)9．监控和故障显示 (11)1、注意事项1．必须由具有专业资格的人员才能对控制器进行调试、维修或检查。

操作前请仔细阅该使用手册。

2．确认输入电源处于完全断开的情况下,才能进行配线作业。

3．不要把输入端子(L,N)与输出端子(U,V,W) 混淆,否则会损坏控制器。

4．将控制器的接线地端子可靠接地，否则有触电危险。

5．通电情况下,不要用手触摸控制端子,否则有触电危险。

6．在充电指示灯彻底熄灭或正负母线电压在36V以下时进行,否则有触电的危险。

7．防止螺钉,垫片及金属之类的异物掉进变频器内部,否则有火灾及损坏财务的危险。

8．主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好,否则有损坏财物的危险。

2、控制端子第1～7号端子请连接无电压接电信号或开路集电极信号。

信号端电压为＋12VDC ,输入公共端8为负。

3、按键名称和基本操作3、2 按键基本操作以改变参数P05为15为例：按键次序 显示内容注意: 在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端5、开关门过程说明5、1 开门过程1、以力矩提升为P05、加减速时间为d28，频率 d15启动,再以加减速时间d29,目标值为d16进入开门起始低速运行。

2、经过时间d47后,开始以加减速时间d30,目标值为d17进入开门高速运行。

高速段频率一般设置为一段即设置参数d17=d19。

3、当门运行到开门变速开关位置时,通过延时d48后,开始以加减速时间d33,目标值为 d20进入开门低速运行。

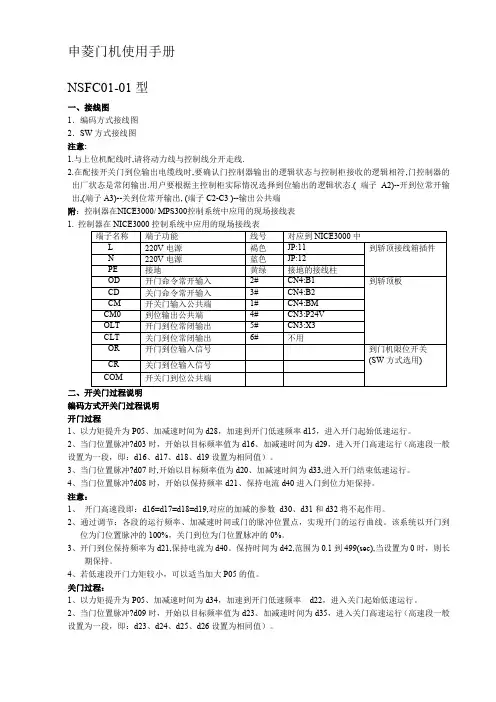

申菱门机使用手册NSFC01-01型一、接线图1．编码方式接线图2．SW方式接线图注意:1.与上位机配线时,请将动力线与控制线分开走线.2.在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端附：控制器在NICE3000/ MPS300控制系统中应用的现场接线表 1. 控制器在NICE3000控制系统中应用的现场接线表端子名称 端子功能 线号 对应到NICE3000中 L 220V 电源 褐色JP:11 到轿顶接线箱插件 N 220V 电源 蓝色JP:12 PE 接地 黄绿 接地的接线柱OD 开门命令常开输入2# CN4:B1 到轿顶板CD 关门命令常开输入3# CN4:B2 CM 开关门输入公共端1# CN4:BM CM0 到位输出公共端 4# CN3:P24V OLT 开门到位常闭输出 5# CN3:X3 CLT 关门到位常闭输出 6# 不用 OR 开门到位输入信号到门机限位开关(SW 方式选用)CR 关门到位输入信号COM 开关门到位公共端二、开关门过程说明编码方式开关门过程说明 开门过程1、以力矩提升为P05、加减速时间为d28，加速到开门低速频率d15，进入开门起始低速运行。

2、当门位置脉冲≥d03时，开场以目的频率值为d16、加减速时间为d29，进入开门高速运行〔高速段一般设置为一段，即：d16、d17、d18、d19设置为一样值〕。

3、当门位置脉冲≥d07时,开场以目的频率值为d20、加减速时间为d33,进入开门完毕低速运行。

4、当门位置脉冲≥d08时，开场以保持频率d21、保持电流d40进入门到位力矩保持。

注意：1、 开门高速段即：d16=d17=d18=d19,对应的加减的参数 d30、d31和d32将不起作用。

申菱门机使用手册NSFC01-01型一、接线图1．编码方式接线图2．SW方式接线图注意:1.与上位机配线时,请将动力线与控制线分开走线.2.在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端附：控制器在NICE3000/ MPS300控制系统中应用的现场接线表1.二、开关门过程说明编码方式开关门过程说明开门过程1、以力矩提升为P05、加减速时间为d28，加速到开门低速频率d15，进入开门起始低速运行。

2、当门位置脉冲≥d03时，开始以目标频率值为d16、加减速时间为d29，进入开门高速运行（高速段一般设置为一段，即：d16、d17、d18、d19设置为相同值）。

3、当门位置脉冲≥d07时,开始以目标频率值为d20、加减速时间为d33,进入开门结束低速运行。

4、当门位置脉冲≥d08时，开始以保持频率d21、保持电流d40进入门到位力矩保持。

注意：1、开门高速段即：d16=d17=d18=d19,对应的加减的参数d30、d31和d32将不起作用。

2、通过调节：各段的运行频率、加减速时间或门的脉冲位置点，实现开门的运行曲线。

该系统以开门到位为门位置脉冲的100%，关门到位为门位置脉冲的0%。

3、开门到位保持频率为d21,保持电流为d40。

保持时间为d42,范围为0.1到499(sec),当设置为0时，则长期保持。

4、若低速段开门力矩较小，可以适当加大P05的值。

关门过程：1、以力矩提升为P05、加减速时间为d34，加速到开门低速频率d22，进入关门起始低速运行。

2、当门位置脉冲≥d09时，开始以目标频率值为d23、加减速时间为d35，进入关门高速运行（高速段一般设置为一段，即：d23、d24、d25、d26设置为相同值）。

目录1．产品概要 (1)2．注意事项 (1)3．端子功能 (1)4．按键名称和基本操作 (2)5．接线图 (3)6．开关门曲线说明 (4)7．基本调试1 (6)8．基本调试2 (6)9．功能参数表 (8)10. 监控和故障显示 (11)1、产品概要感谢使用宁波申菱NSFC01-01型门机控制器,使用前请仔细阅读本使用手册NSFC01-01型门机控制器是我们公司根据市场需要,结合公司门机的机械结构和门机用户控制功能的特点,委托松下电工开发的新一代门机专用型变频调速系统。

它通过编码器反馈的信息进行闭环控制,具有优良的调速特性,启动力矩大,动态响应快，齐全的专用保护和状态监视功能，并具有调试简单、运行平稳可靠、噪音低等特点。

2、注意事项1 必须由具有专业资格的人员才能对控制器进行调试、维修或检查。

2 确认输入电源处于完全断开的情况下,才能进行配线作业。

3 不要把输入端子(L,N)与输出端子(U,V,W) 混淆,否则会损坏控制器。

4 将控制器的接线地端子可靠接地，否则有触电危险。

5 通电情况下,不要用手触摸控制端子,否则有触电危险。

6 在充电指示灯彻底熄灭或正负母线电压在36V以下时进行否则有触电的危险。

7 防止螺钉,垫片及金属之类的异物掉进变频器内部否则有火灾及损坏财务的危险。

8 主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好否则有损坏财物的危险。

注: --*为控制器内部接线不在6芯控制电缆线内4、按键名称和基本操作 4、1 按键名称4、2 按键基本操作以改变参数P05为22为例：按键次序 显示内容注：参数d 在参数p 之后。

在切换到参数p可得到d 参数5、接线图注意:1.与上位机配线时,请将动力线与控制线分开走线.2.在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端6、开关门过程说明6、1 开门过程1、以力矩提升为P05、加减速时间为d28，加速到开门低速频率 P15，进入开门起始低速运行。

目录1．概要 (2)2．注意事项 (2)3．端子功能 (2)4．按键名称和基本操作 (3)5．接线图 (4)6．开关门曲线说明 (5)7．基本调试1 (7)8．基本调试2 (7)9．功能参数表 (9)10. 监控和故障显示 (12)11．与MPK708/808/货梯BLT V-N接线对照 (14)1、概要为适应宁波申菱新推出NSFC01-01型门机控制器的使用要求,编写本调试说明书。

NSFC01-01型门机控制器是结合门机的机械结构和门机用户控制功能的特点,委托松下电工开发的新一代门机专用型变频调速系统。

它通过编码器反馈的信息进行闭环控制,具有优良的调速特性,启动力矩大,动态响应快，齐全的专用保护和状态监视功能，并具有调试简单、运行平稳可靠、噪音低等特点。

2、注意事项1 必须由具有专业资格的人员才能对控制器进行调试、维修或检查。

2 确认输入电源处于完全断开的情况下,才能进行配线作业。

3 不要把输入端子(L,N)与输出端子(U,V,W) 混淆,否则会损坏控制器。

4 将控制器的接线地端子可靠接地，否则有触电危险。

5 通电情况下,不要用手触摸控制端子,否则有触电危险。

6 在充电指示灯彻底熄灭或正负母线电压在36V 以下时进行否则有触电 的危险。

7 防止螺钉,垫片及金属之类的异物掉进变频器内部否则有火灾及损坏财务的危险。

8 主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好否则有损 坏财物的危险。

3、端子功能端子名称 电缆线号（颜色）端子功能说明 L / N / 接地 褐色/兰色/黄绿 单相交流电源输入端子U / V / W U/V/W 电机接线端子1 2# 开门命令常开输入（NO ）2 3# 关门命令常开输入（NO ）3 --* 开门限位常闭输入（NC ）4 --* 关门限位常闭输入（NC ）8 1# 开关门输入公共端（COM ）9 红色 电源 +12VDC10 兰色 编码器 A 相11 绿色 编码器 B 相12 黑色 电源 0VDCC2-C3 4# 到位输出公共端B2 5# 开门到位常闭输出（NC ）B3 6# 关门到位常闭输出（NC ）C1 故障 输出公共端（COM ）B1 故障 常闭输出（NC ）A1 备用 故障 常开输出（NO ）注: --*为控制器内部接线不在6芯控制电缆线内4、按键名称和基本操作4、1 按键名称4、2 按键基本操作以改变参数P05为22为例：按键次序显示内容注：参数d 在参数p之后。

NSFC01-01门机控制器使用手册目录1．注意事项 (1)2．端子名称 (1)3．按键名称和基本操作 (1)4．接线图 (2)5．开关门曲线说明 (3)6．基本调试1 (5)7．基本调试2 (5)8．功能参数表 (7)9．监控和故障显示 (10)1、注意事项1.1本控制器型号NSFC01-01与松下型号AAD0302完全等同。

1.2必须由具有专业资格的人员才能对控制器进行调试、维修或检查。

操作前请仔细阅该使用手册。

1.3 确认输入电源处于完全断开的情况下,才能进行配线作业。

1.4不要把输入端子(L,N)与输出端子(U,V,W) 混淆,否则会损坏控制器。

1.5 将控制器的接线地端子可靠接地，否则有触电危险。

1.6 通电情况下,不要用手触摸控制端子,否则有触电危险。

1.7 在充电指示灯彻底熄灭或正负母线电压在36V以下时进行,否则有触电的危险。

1.8 防止螺钉,垫片及金属之类的异物掉进变频器内部,否则有火灾及损坏财务的危险。

1.9 主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好,否则有损坏财物的危险。

[2] 控制端子第1～7号端子请连接无电压接电信号或开路集电极信号。

信号端电压为＋12VDC ,输入公共端8为负。

3、按键名称和基本操作以改变参数P05为15为例：按键次序 显示内容注意: 在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端5、开关门过程说明5. 1 开门过程5.1.1 当有开门信号时,门机以力矩提升P05、加速时间d28，频率 d15启动,再以加速时间d29,目标值为d16进入开门起始低速运行。

5.1.2 经过时间d47后,开始以加速时间d30,目标值为d17进入开门高速运行。

目录1．注意事项 (1)2．端子名称 (1)3．按键名称和基本操作 (1)4．接线图 (2)5．开关门曲线说明 (3)6．基本调试1 (5)7．基本调试2 (5)8．功能参数表 (7)9．监控和故障显示 (10)1、注意事项1.1本控制器型号NSFC01-01与松下型号AAD0302完全等同。

1.2必须由具有专业资格的人员才能对控制器进行调试、维修或检查。

操作前请仔细阅该使用手册。

1.3 确认输入电源处于完全断开的情况下,才能进行配线作业。

1.4不要把输入端子(L,N)与输出端子(U,V,W) 混淆,否则会损坏控制器。

1.5 将控制器的接线地端子可靠接地，否则有触电危险。

1.6 通电情况下,不要用手触摸控制端子,否则有触电危险。

1.7 在充电指示灯彻底熄灭或正负母线电压在36V以下时进行,否则有触电的危险。

1.8 防止螺钉,垫片及金属之类的异物掉进变频器内部,否则有火灾及损坏财务的危险。

1.9 主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好,否则有损坏财物的危险。

[2] 控制端子第1～7号端子请连接无电压接电信号或开路集电极信号。

信号端电压为＋12VDC ,输入公共端8为负。

3、按键名称和基本操作3. 2 按键基本操作以改变参数P05为15为例：按键次序 显示内容注意: 在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端5、开关门过程说明5. 1 开门过程5.1.1 当有开门信号时,门机以力矩提升P05、加速时间d28，频率 d15启动,再以加速时间d29,目标值为d16进入开门起始低速运行。

5.1.2 经过时间d47后,开始以加速时间d30,目标值为d17进入开门高速运行。

高速段频率一般设置为一段即设置参数d17=d19。

申菱门机使用手册NSFC01-01型一、接线图1．编码方式接线图2．SW方式接线图注意:1.与上位机配线时,请将动力线与控制线分开走线.2.在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端附：控制器在NICE3000/ MPS300控制系统中应用的现场接线表1.二、开关门过程说明编码方式开关门过程说明开门过程1、以力矩提升为P05、加减速时间为d28，加速到开门低速频率d15，进入开门起始低速运行。

2、当门位置脉冲≥d03时，开始以目标频率值为d16、加减速时间为d29，进入开门高速运行（高速段一般设置为一段，即：d16、d17、d18、d19设置为相同值）。

3、当门位置脉冲≥d07时,开始以目标频率值为d20、加减速时间为d33,进入开门结束低速运行。

4、当门位置脉冲≥d08时，开始以保持频率d21、保持电流d40进入门到位力矩保持。

注意：1、开门高速段即：d16=d17=d18=d19,对应的加减的参数d30、d31和d32将不起作用。

2、通过调节：各段的运行频率、加减速时间或门的脉冲位置点，实现开门的运行曲线。

该系统以开门到位为门位置脉冲的100%，关门到位为门位置脉冲的0%。

3、开门到位保持频率为d21,保持电流为d40。

保持时间为d42,范围为0.1到499(sec),当设置为0时，则长期保持。

4、若低速段开门力矩较小，可以适当加大P05的值。

关门过程：1、以力矩提升为P05、加减速时间为d34，加速到开门低速频率d22，进入关门起始低速运行。

2、当门位置脉冲≥d09时，开始以目标频率值为d23、加减速时间为d35，进入关门高速运行（高速段一般设置为一段，即：d23、d24、d25、d26设置为相同值）。

申菱门机调试资料目录1.注意事项 (1)2.端子名称 ................................................................................................................... . (1)3.按键名称和基本操作 (1)4.接线图 (2)5.开关门曲线说明 (3)6.基本调试1 ................................................................................................................................... .57.基本调试2 ................................................................................................................................... .58.功能参数表 (7)9.监控和故障显示..101、注意事项1.1本控制器型号NSFC01-01与松下型号AAD0302完全等同。

1.2必须由具有专业资格的人员才能对控制器进行调试、维修或检查。

操作前请仔细阅该使用手册。

1.3确认输入电源处于完全断开的情况下，才能进行配线作业。

1.4不要把输入端子（L,N）与输出端子（U,V,W）混淆,否则会损坏控制器。

1.5将控制器的接线地端子可靠接地，否则有触电危险。

1.6通电情况下，不要用手触摸控制端子，否则有触电危险。

1.7在充电指示灯彻底熄灭或正负母线电压在36V以下时进行，否则有触电的危险。

1.8防止螺钉，垫片及金属之类的异物掉进变频器内部，否则有火灾及损坏财务的危险。

1.9主回路接线用电缆端头的裸露部分，一定要用绝缘胶带包扎好，否则有损坏财物的危险2、端子定义注：[1] --*为控制器内部接线，不在6芯控制电缆线内[2]控制端子第1〜7号端子请连接无电压接电信号或开路集电极信号。
