地质填图方法(中国地质大学)讲解学习

地质填图基本方法一、通过剖面测统一地质填图单元在开展地质填图之前，必需建立统一的地质填图单元。

此项工作主要是通过实测地质剖面研究建立地质填图单元。

测制能控制全测区各时代地层的地层剖面、岩浆岩剖面变质岩剖面及构造地质剖面，划分出可供填图使用岩石地层单位（含火山岩）及岩浆岩单元和变质岩单元和构造单元（断裂和褶皱）。

剖面必须部署在地质体露头良好和具有代表性的剖位测制。

剖面测线尽可能垂直地层走向，夹角一般不要小于30º（特殊情况例外）。

（一）地层剖面在无明显变质或浅变质沉积岩区，按1：5000精度测制主干地层剖面和辅助地层剖面。

建立起工作区基本地层层序，尽可能开展岩石地层、生物地层、年代地层及层序地层的划分及沉积岩相和沉积盆地演化及地层含矿性的综合研究，并采集相关测试样品和古生物样品。

研究区内至少有一条比较完整的地层剖面能对测区出露地层达到基本控制。

当测区内剖面不能满足研究要求时，即应在相邻图幅补充测制剖面进行完善。

辅助剖面测制重点主干补救主干剖面尚未很好解决的地质问题和控制岩相变化。

（二）岩浆岩剖面岩浆岩剖面包括火山岩剖面和侵入岩剖面两部分。

火山岩剖面：具有岩浆岩剖面和地层剖面的双重特性，一般在地层剖面中部署，按岩浆岩研究要求观察研究并采集相应测试样品。

由于火山岩的岩相变化较大，应尽可能性能部署辅助剖面控制。

侵入岩剖面：剖面部署一般垂直于岩体长轴和面理（或线理）方向测制。

正确划分不同期次（或序次）侵入体，并进行相带划分，采集必要的岩矿标本、岩石化学、岩石地球化学及稀土和同位素年龄样品。

对岩体侵入接触变质带要作重点研究。

重点研究岩体含矿性及岩浆活动与成矿的关系。

剖面比例尺大小据岩体大小和岩石和岩相复杂程度而定。

大型岩体（大岩株和岩基）的剖面测制可用高精度GPS仪测量数据定位成图。

（三）变质岩剖面变质岩剖面包括有区域变质岩、接触变质岩和动力变质岩三个部分。

在各条地质剖面测制过程中，均应有变质岩剖面的研究内容。

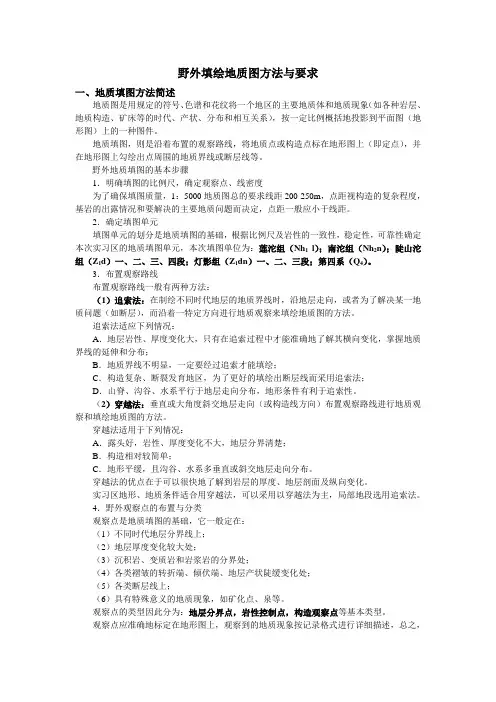

野外填绘地质图方法与要求一、地质填图方法简述地质图是用规定的符号、色谱和花纹将一个地区的主要地质体和地质现象（如各种岩层、地质构造、矿床等的时代、产状、分布和相互关系），按一定比例概括地投影到平面图（地形图）上的一种图件。

地质填图，则是沿着布置的观察路线，将地质点或构造点标在地形图上（即定点），并在地形图上勾绘出点周围的地质界线或断层线等。

野外地质填图的基本步骤1．明确填图的比例尺，确定观察点、线密度为了确保填图质量，1：5000地质图总的要求线距200-250m，点距视构造的复杂程度，基岩的出露情况和要解决的主要地质问题而决定，点距一般应小于线距。

2．确定填图单元填图单元的划分是地质填图的基础，根据比例尺及岩性的一致性，稳定性，可靠性确定本次实习区的地质填图单元，本次填图单位为：莲沱组（Nh1l）；南沱组（Nh2n）；陡山沱组（Z1d）一、二、三、四段；灯影组（Z1dn）一、二、三段；第四系（Q4）。

3．布置观察路线布置观察路线一般有两种方法：（1）追索法：在制绘不同时代地层的地质界线时，沿地层走向，或者为了解决某一地质问题（如断层），而沿着一特定方向进行地质观察来填绘地质图的方法。

追索法适应下列情况：A．地层岩性、厚度变化大，只有在追索过程中才能准确地了解其横向变化，掌握地质界线的延伸和分布；B．地质界线不明显，一定要经过追索才能填绘；C．构造复杂、断裂发育地区，为了更好的填绘出断层线而采用追索法；D．山脊、沟谷、水系平行于地层走向分布，地形条件有利于追索性。

（2）穿越法：垂直或大角度斜交地层走向（或构造线方向）布置观察路线进行地质观察和填绘地质图的方法。

穿越法适用于下列情况：A．露头好，岩性、厚度变化不大，地层分界清楚；B．构造相对较简单；C．地形平缓，且沟谷、水系多垂直或斜交地层走向分布。

穿越法的优点在于可以很快地了解到岩层的厚度、地层剖面及纵向变化。

实习区地形、地质条件适合用穿越法，可以采用以穿越法为主，局部地段选用追索法。

地质填图方法和注意的几个问题一、地质填图基本任务和基本要求1、地质填图的定义和作用地质填图即地质测量，在预查、普查阶段是一种大面积的综合性金矿地质矿产调查工作，在详查、勘探阶段则是一种详细研究矿床地质，进行矿床评价勘探和资源／储量计算的基础工作。

定义：是运用地质理论和有关方法，全面系统地进行综合性的地质矿产调查和研究，查明工作区的地层、岩石、构造与矿产的基本地质特征，研究各种成矿规律和各种找矿信息进行找矿。

在普查阶段所进行的地质填图是普查找矿的一种手段。

它侧重于对金矿及共生、伴生矿产的寻找，与区域地质填图的要求有所不同。

2、地质填图的基本任务主要是收集、整理和研究地表地质现象，为成矿规律和成矿预测提供资料。

它是各项地质工作包括勘查工程布署及物探、化探、水文地质工作的基础。

地质填图工作搞的不好将影响整个地质工作的质量，但它又是与其他地质工作互为补充的。

3、不同地区地质填图的基本要求（1）火山岩分布地区进行地质填图的基本要求a查明火山岩的分布、查明火山活动的地质时代。

b全面研究火山岩的矿物、化学成分、结构、构造、形态、产状、厚度及其变化规律，对于海底火山喷发要划分喷发沉积类型(火山熔岩一碎屑岩类型或硅质岩类型)。

c详细研究火山角砾岩分布特征、熔岩厚度及其分布情况、火山碎屑沉积岩形成地段的分布情况。

d研究变质作用、构造或断裂与蚀变作用和成矿作用的关系。

e综合上述，结合物探、化探、重砂资料，总结成矿规律，预测成矿有利地段。

（2）对变质岩分布区进行地质填图的基本要求a查明变质岩的分布，区分不同变质岩系和岩体，同时推定或确定其时代。

b研究岩系(岩体)内部构造，应特别注意从现在观察到的不同时期的复合构造现象中，去探索恢复早期的和原始的构造。

当恢复有困难时，应利用全面综合的办法，包括区域地质构造一建造条件、变质岩的产状、接触关系、共生组合、变余结构和构造以及矿物一岩石化学分析资料的各种比较研究与图解分析的办法进行综合研究。

地质填图法的导线法[导读]导线法是剖面法的一个变种，或可谓导线法是介乎剖面法与地质界线追索法之间的一种地质测量方法。

优点是机动灵活，对不同的地质体都适用，缺点是工作量大，速度慢，精度一般不高，难于构成一个完正的构造概念。

一般不常单独使用，有时作为辅助测量方法。

一、导线法是剖面法的一个变种，或可谓导线法是介乎剖面法与地质界线追索法之间的一种地质测量方法。

为了适应地质研究的要求，导线方向可以任意变换，对初到一地区，资料欠缺急需地质图件，或暂时无底图而要求大比例尺地质图件时较为适用。

优点是机动灵活，对不同的地质体都适用，缺点是工作量大，速度慢，精度一般不高，难于构成一个完正的构造概念。

一般不常单独使用，有时作为辅助测量方法。

适应条件（一）一般适用于在面积较小的工作区内测量单一的或某特定的地质体。

对侵入岩接触带、矿体边界的研究和圈定，较为合适。

（二）构造变动复杂的地区，应用于查明不同的构造线的截、接关系。

（三）比较适宜于比例尺较大的填图区。

二、工作程序与工作方法：大体上与剖面法同。

所不同之处有：（一）地质测量路线是由一条在野外根据具体情况而随时变换方向的导线构成，因此事先很难确定剖面测量路线的位置及方向，仍需要一定的“实测剖面”和控制剖面。

（二）沿层或沿构造线追索时，适用地质界线追索法的某些方法和要求。

地质填图法的地质界线追索法[导读]是根据对矿床中的主要地质界线及构造线的追索研究，来了解矿床的全部地质构造。

其优点是能详细研究矿床地质条件沿走向的变化，缺点是往往忽视了矿床地质条件沿倾向的变化，并难于及时构成一个完整的构造概念。

本文重点介绍了地质填图法的地质界线追索法的适应条件及工作程序与工作方法。

一、是根据对矿床中的主要地质界线及构造线的追索研究，来了解矿床的全部地质构造。

其优点是能详细研究矿床地质条件沿走向的变化，缺点是往往忽视了矿床地质条件沿倾向的变化，并难于及时构成一个完整的构造概念。

其适应条件如下L（一）除地质条件很复的矿床外，一般复杂至简单的矿床均可应用。

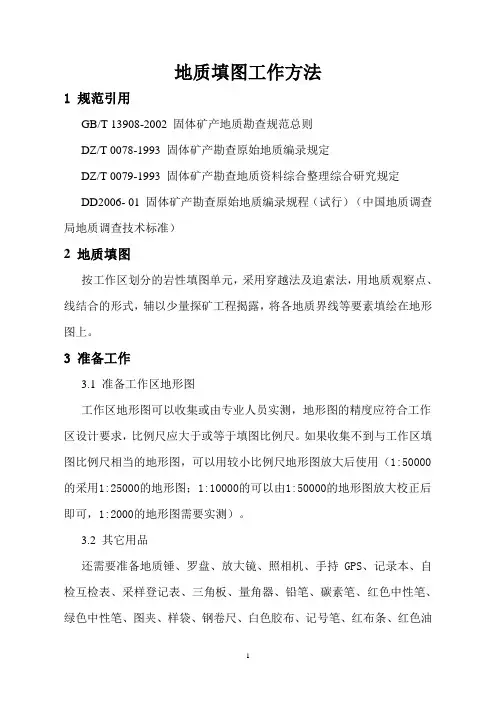

地质填图工作方法1 规范引用GB/T 13908-2002 固体矿产地质勘查规范总则DZ/T 0078-1993 固体矿产勘查原始地质编录规定DZ/T 0079-1993 固体矿产勘查地质资料综合整理综合研究规定DD2006- 01 固体矿产勘查原始地质编录规程（试行）（中国地质调查局地质调查技术标准）2 地质填图按工作区划分的岩性填图单元，采用穿越法及追索法，用地质观察点、线结合的形式，辅以少量探矿工程揭露，将各地质界线等要素填绘在地形图上。

3 准备工作3.1 准备工作区地形图工作区地形图可以收集或由专业人员实测，地形图的精度应符合工作区设计要求，比例尺应大于或等于填图比例尺。

如果收集不到与工作区填图比例尺相当的地形图，可以用较小比例尺地形图放大后使用（1:50000的采用1:25000的地形图；1:10000的可以由1:50000的地形图放大校正后即可，1:2000的地形图需要实测）。

3.2 其它用品还需要准备地质锤、罗盘、放大镜、照相机、手持GPS、记录本、自检互检表、采样登记表、三角板、量角器、铅笔、碳素笔、红色中性笔、绿色中性笔、图夹、样袋、钢卷尺、白色胶布、记号笔、红布条、红色油漆、毛笔等。

3.3 罗盘校正野外工作前要统一罗盘精度，根据1：5万地形图给出的参数校正磁偏角，我国一般均为北偏西，刻度盘逆时针旋转坐标纵线与磁子午线的夹角即可。

罗盘水泡都能居中后固紧螺丝即可。

罗盘每月检查校正一次，项目组填表登记备查（罗盘校验表见附表）。

3.4 GPS校正野外观察点定位采用手持GPS定位，使用前统一到国家三角高程控制点（至少三个）或采用国家三角点引入的控制点（至少三个）做统一精度校正，在同一点保持各组GPS读数的一致性。

每个月应在控制点对GPS 进行校验1-2次，以保证定点精度，校验后应填表登记备查（GPS校验表见附表）。

地质点标定的误差标在图上不大于1mm（不同比例尺有不同的误差标准，如1:1万误差小于10m；1:2千误差小于2m）。

地质填图方法和注意的几个问题一、地质填图基本任务和基本要求1、地质填图的定义和作用地质填图即地质测量，在预查、普查阶段是一种大面积的综合性金矿地质矿产调查工作，在详查、勘探阶段则是一种详细研究矿床地质，进行矿床评价勘探和资源／储量计算的基础工作。

定义：是运用地质理论和有关方法，全面系统地进行综合性的地质矿产调查和研究，查明工作区的地层、岩石、构造与矿产的基本地质特征，研究各种成矿规律和各种找矿信息进行找矿。

在普查阶段所进行的地质填图是普查找矿的一种手段。

它侧重于对金矿及共生、伴生矿产的寻找，与区域地质填图的要求有所不同。

2、地质填图的基本任务主要是收集、整理和研究地表地质现象，为成矿规律和成矿预测提供资料。

它是各项地质工作包括勘查工程布署及物探、化探、水文地质工作的基础。

地质填图工作搞的不好将影响整个地质工作的质量，但它又是与其他地质工作互为补充的。

3、不同地区地质填图的基本要求（1）火山岩分布地区进行地质填图的基本要求a查明火山岩的分布、查明火山活动的地质时代。

b全面研究火山岩的矿物、化学成分、结构、构造、形态、产状、厚度及其变化规律，对于海底火山喷发要划分喷发沉积类型(火山熔岩一碎屑岩类型或硅质岩类型)。

c详细研究火山角砾岩分布特征、熔岩厚度及其分布情况、火山碎屑沉积岩形成地段的分布情况。

d研究变质作用、构造或断裂与蚀变作用和成矿作用的关系。

e综合上述，结合物探、化探、重砂资料，总结成矿规律，预测成矿有利地段。

（2）对变质岩分布区进行地质填图的基本要求a查明变质岩的分布，区分不同变质岩系和岩体，同时推定或确定其时代。

b研究岩系(岩体)内部构造，应特别注意从现在观察到的不同时期的复合构造现象中，去探索恢复早期的和原始的构造。

当恢复有困难时，应利用全面综合的办法，包括区域地质构造一建造条件、变质岩的产状、接触关系、共生组合、变余结构和构造以及矿物一岩石化学分析资料的各种比较研究与图解分析的办法进行综合研究。

地质填图工作方法第一章地质填图工作方法一、准备工作1、收集有关资料2、野外地质踏勘二、实测地质剖面建立地层层序，确定填图单元基本掌握：地质剖面布测、分层、记录描述、填表和手标本、样品采集方法，层厚度计算方法，层剖面图和柱状图绘制方法，编写地质剖面小结。

1、剖面位置的选择和比例尺的确定2、实测地质剖面要求3、观察记录和描述方法各种地质体和地质现象，如岩性变化、出露宽度、地质体产状、断层、节理、褶曲要素、矿体、接触关系、蚀变类型等仔细观察，还应对剖面上有意义的地质现象、地貌、古生物层位、矿化现象进行描述。

4、绘制实测剖面图5、绘制柱状图6、编写剖面小结①剖面测制日期、参加人员分工②实测现象、目的、比例尺、剖面长度、各种样品采集数量③剖面自然露头情况、工程布置及工程量④简述岩石地层单位或岩石单元及构造地质特征，如岩性成分、结构、构造、岩相、厚度（宽度）、蚀变类型、断裂、褶皱、沉积韵律等特征。

⑤所测地质体的时代顺序、接触关系。

⑥剖面解决的主要问题以及尚存在的问题，解决问题方法7、确定填图单元明确各地质填图单元的地质意义及特征，作为填图的基本单元及填图依据。

第二章野外地质填图本阶段主要任务：进行路线地质调查，研究地质体的空间形态，相互关系和变化。

填制1：10000的地质图一、观察线与观察点的布置原则1、路线布置以穿越法为主，穿越路线斗争以“U”字型为主布置，对主要地质体、接触带、矿化蚀变琏、标志层等，适当布置，沿走向追踪路线。

2、观察点的密度和布置复杂区：线距点距：100m①地质条件复杂，成矿有利地段线距、点距应适当加密②岩性单一、岩石出露较宽的地区，应定岩性控制点3、观察点的布置原则以能控制各种地质界线和地质要素为原则：一般布置于地层分界线，不同岩石的接触界线、标志层、侵入岩的边界及接触带。

不整合界面（岩相分界线），断裂构造处，褶皱构造的转折处，构造要素测量处，矿化蚀变带一定的观察点。

观察点位置应准确地填绘在野外的地质图上，进行编号，其号码与记录本、素描图、标本等号码要一致。
