地质填图具体工作方法及技术要求

1:10000地质填图工作方法细则一、1:1000地质剖面（一）工作方法1．地质剖面测量是地质填图工作的基础，因此在填图工作之前，测制1－2条完整的地质剖面，比例尺采用1:2000—1:1000，用以划分填图单元，研究地层及构造，为1:10000地质填图服务。

剖面比例尺一般是填图比例尺的5—10倍。

2．剖面线应垂直地层走向布置，位置应选择在地层层序较齐全，相带明显，构造简单，接触关系和标志层清楚，基岩出露较好，具有代表性的地段进行。

为确保剖面的实测精度，剖面上的地层、矿层界线、构造线若被浮土掩盖，应予揭露。

3．实测剖面应逐层对岩石和地质矿产特征进行细致的观察描述，系统地采集标本，按不同岩石类型分层采集一定数量的样品。

4．地质剖面一般采用全仪器法测制，采用定地质点的方法进行，即剖面地质点点位在分层处。

同时要考虑地形的起伏情况。

地质体出露宽度在1米以上者在图上应有表示，小于1米，具有特殊地质意义的地质体应放大表示。

5．实地分层界线用小红旗作标记。

6．地质记录内容应全面、准确，地质体产状及所采各种样品应按分队的统一格式标绘于剖面图相应位置上，并做文字记录。

7．根据实测地质剖面和其它地质工作所取得的各项地质资料建立较合理的地层层序，查明岩层厚度，岩性、岩石组合特征，物质成份，岩相组合等。

研究地层、岩石的含矿性，尽可能确定其时代，选定标志层，划分填图单元。

8．地质剖面图的内容和布局参照1︰50000填图格式。

要加强导线平面图的绘制，绘制方法采用展开法，表示内容：导线、导线点、产状（可选择表示）、地质界线、地层代号、含矿层、断层、主要地物等。

9．要进行地层厚度计算工作。

用统一表格，采用下述公式计算。

D＝L（sin α·cosβ·sinγ±cosα·sinβ）式中：D－岩层真厚度；L－斜坡距α－岩层真倾角β－地层坡度角γ－剖面线与地层走向线的夹角。

地形坡向与岩层倾角相反时用“+”，相同时用“-”。

地质填图工作基本方法1、一般程序收集资料—地质踏勘—剖面测量、正确划分填图单元—剖面地质小结一开展正式填图工作。

2、基本方法地质填图方法视比例尺不同，主要由剖面法、追索法和穿越法。

1：50000－1：10000比例尺地质填图时，原则上采用穿越法辅以少量追索法，即地质观察路线垂直（或斜交）于主要岩层及构造线方向进行，但对重点研究对象，如标志层、含矿层、矿体露头、化石层、重要岩浆岩体及构造线等，则作追索性的布置；1：5000－1：500比例尺地质填图时，原则上采用追索法或剖面法，地质简单区可辅以少量穿越法。

地质观测点的布设和测定地质观测点的布设应遵循三个原则：A 点位的布置以能有效地控制各种地质界线和地质要素为原则。

B 在地层分界线上、不同岩石接触处、岩相变化处、构造点、蚀变带、矿化及矿点、重要化石点、标志层、代表性产状要素测量点、取样点、山地工程以及其它有意义的地质现象观测部位，必须布设地质观测点。

C 按地质实际情况，适当布设岩性控制点。

一般岩性控制点不超过总地质点数的30％，切忌机械地等距离布点。

地质观测点位测定可用半仪器法（或GPS）标绘在图上，重要的观测点，如主要的地质构造、含矿层、矿体露头等则需用仪器法测定（高精度GPS 亦可）。

观测点的记录内容及格式观察记录是一项十分重要的基础性工作。

因此，应根据各点的具体情况详尽描述，重点突出，强调连续观察、连续记录，严肃认真，充分收集第一性资料，切忌简单化、主观随意、孤点记录。

沉积岩区、变质岩区和侵入岩区的观察记录重点各有侧重。

1、地质观测点记录的内容如下：a 沉积岩区：首先搞清地层层序，然后对具体岩石进行描述（颜色、结构、构造、碎屑物成分、粒度、形态、胶结类型、胶结物成分，岩石命名、风化外貌特征、次生变化等），对地层厚度变化、化石层、含矿层、标志层应详尽描述。

b 变质岩区：描述岩石的产出状态、颜色及结构构造、主要及次要矿物含量，不同矿物的排列方式及不同岩性的相互关系，尤其是特征矿物（白云母、黑云母、铁铝榴石、十字石、蓝闪石、矽线石等）的出现与否，原生层理及片麻理的产状、构造的叠加与否，混合岩基体及脉体情况、岩层厚度沿走向的变化情况及次生变化和风化外貌，特别要注意收集说明地层是否倒转或正常的证据。

地质填图方法和注意的几个问题一、地质填图基本任务和基本要求1、地质填图的定义和作用地质填图即地质测量，在预查、普查阶段是一种大面积的综合性金矿地质矿产调查工作，在详查、勘探阶段则是一种详细研究矿床地质，进行矿床评价勘探和资源／储量计算的基础工作。

定义：是运用地质理论和有关方法，全面系统地进行综合性的地质矿产调查和研究，查明工作区的地层、岩石、构造与矿产的基本地质特征，研究各种成矿规律和各种找矿信息进行找矿。

在普查阶段所进行的地质填图是普查找矿的一种手段。

它侧重于对金矿及共生、伴生矿产的寻找，与区域地质填图的要求有所不同。

2、地质填图的基本任务主要是收集、整理和研究地表地质现象，为成矿规律和成矿预测提供资料。

它是各项地质工作包括勘查工程布署及物探、化探、水文地质工作的基础。

地质填图工作搞的不好将影响整个地质工作的质量，但它又是与其他地质工作互为补充的。

3、不同地区地质填图的基本要求（1）火山岩分布地区进行地质填图的基本要求a查明火山岩的分布、查明火山活动的地质时代。

b全面研究火山岩的矿物、化学成分、结构、构造、形态、产状、厚度及其变化规律，对于海底火山喷发要划分喷发沉积类型(火山熔岩一碎屑岩类型或硅质岩类型)。

c详细研究火山角砾岩分布特征、熔岩厚度及其分布情况、火山碎屑沉积岩形成地段的分布情况。

d研究变质作用、构造或断裂与蚀变作用和成矿作用的关系。

e综合上述，结合物探、化探、重砂资料，总结成矿规律，预测成矿有利地段。

（2）对变质岩分布区进行地质填图的基本要求a查明变质岩的分布，区分不同变质岩系和岩体，同时推定或确定其时代。

b研究岩系(岩体)内部构造，应特别注意从现在观察到的不同时期的复合构造现象中，去探索恢复早期的和原始的构造。

当恢复有困难时，应利用全面综合的办法，包括区域地质构造一建造条件、变质岩的产状、接触关系、共生组合、变余结构和构造以及矿物一岩石化学分析资料的各种比较研究与图解分析的办法进行综合研究。

矿区1 : 2000地质填图工作细则一、填图工作的目的与意义大比例尺地质填图是地质普查的基础工作方法，根据以往我院普查找矿经验，1：2000 地质填图，一般都放在普查阶段后期或详查阶段进行，其主要目的是通过填图获得可靠的地表地质资料，详细了解矿床的分布及生成规律，并为进一步找矿提供地质依据。

地表填图工作必须先行。

通过填图应基本查明矿区地层、构造、岩浆岩及其含矿化构造带的分布位置、规模、形态、产状变化、含矿性；围岩及其围岩蚀变的种类、分布与矿化关系；以及控矿的构造条件，各类构造的分布规律、组合形态和后期构造相互关系等。

二、填图工的技术要求（一）剖面研究地质剖面测量是地质填图工作之前踏勘过程中选定并测制的。

一般在一个矿区要求测制2〜3条完整的地质剖面和一条完整的地层剖面。

要求技术负责直接参与此项工作。

其目的是正确划分地层，建立地层层序，了解其岩性、岩相、构造特征、厚度、可能含有的化石情况；确定矿产时代，丈量厚度，研究岩层的含矿性质、物质成份、结构构造和相互关系；了解岩体的岩石学特征和可能存在的相带；查明各种地质体的构造特征和相互关系；根据据剖面测量的编制可以代表工作区域地质特点的综合地层柱状图作为统一分层对比、确定填图单元的依据。

1、实测地质剖面的要求（1）剖面线应尽量选择在地层出露齐全（有顶有底）、接触关系清楚、构造简单、层序完整、岩性和岩相及厚度具代表性的地段。

并应垂直或尽量垂直地层总体走向。

（2）剖面比例尺1 ：1000。

（3）剖面测制时，大队（或分队）岩矿鉴定人员应尽可能参于剖面测制工作。

（4）系统采集各类样品每个分层要有代表性的标本、薄片、岩石光谱样，较厚的层以10—20 米间距取岩石光谱样予以控制；视实际情况和需要采集岩石化学样、同位素样（同位素年龄样及稳定同位素样），动、植物化石、微体、古孢粉样。

（5）详细描述各分层的岩性、岩相特征及其变化（注意颜色、成层情况、粒度、岩石结构及构造、产状、主、次要岩性及其数量关系）斜距及厚度等。

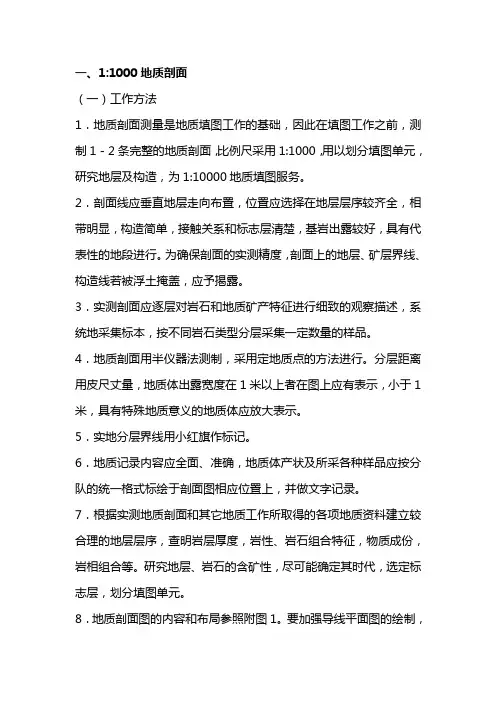

一、1:1000地质剖面（一）工作方法1．地质剖面测量是地质填图工作的基础，因此在填图工作之前，测制1－2条完整的地质剖面，比例尺采用1:1000，用以划分填图单元，研究地层及构造，为1:10000地质填图服务。

2．剖面线应垂直地层走向布置，位置应选择在地层层序较齐全，相带明显，构造简单，接触关系和标志层清楚，基岩出露较好，具有代表性的地段进行。

为确保剖面的实测精度，剖面上的地层、矿层界线、构造线若被浮土掩盖，应予揭露。

3．实测剖面应逐层对岩石和地质矿产特征进行细致的观察描述，系统地采集标本，按不同岩石类型分层采集一定数量的样品。

4．地质剖面用半仪器法测制，采用定地质点的方法进行。

分层距离用皮尺丈量，地质体出露宽度在1米以上者在图上应有表示，小于1米，具有特殊地质意义的地质体应放大表示。

5．实地分层界线用小红旗作标记。

6．地质记录内容应全面、准确，地质体产状及所采各种样品应按分队的统一格式标绘于剖面图相应位置上，并做文字记录。

7．根据实测地质剖面和其它地质工作所取得的各项地质资料建立较合理的地层层序，查明岩层厚度，岩性、岩石组合特征，物质成份，岩相组合等。

研究地层、岩石的含矿性，尽可能确定其时代，选定标志层，划分填图单元。

8．地质剖面图的内容和布局参照附图1。

要加强导线平面图的绘制，绘制方法采用展开法，表示内容：导线、导线点、产状（可选择表示）、地质界线、地层代号、含矿层、断层、主要地物等。

9．进行地层厚度计算工作。

用统一表格，采用下述公式计算。

D＝L（sin α·cosβ·sinγ±cosα·sinβ）式中：D－岩层真厚度；L－斜坡距α－岩层真倾角β－地层坡度角γ－剖面线与地层走向线的夹角。

地形坡向与岩层倾角相反时用“+”，相同时用“-”。

10．随着剖面测制工作的进展，应加强室内整理工作，特别是当日整理、文字记录补正、图件绘制及着墨。

11．编写剖面地质小结。

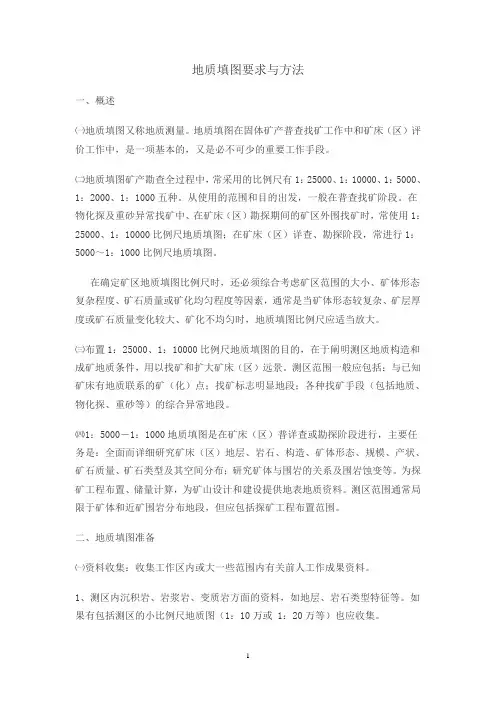

地质填图要求与方法一、概述㈠地质填图又称地质测量。

地质填图在固体矿产普查找矿工作中和矿床（区）评价工作中，是一项基本的，又是必不可少的重要工作手段。

㈡地质填图矿产勘查全过程中，常采用的比例尺有1：25000、1：10000、1：5000、1：2000、1：1000五种。

从使用的范围和目的出发，一般在普查找矿阶段。

在物化探及重砂异常找矿中、在矿床（区）勘探期间的矿区外围找矿时，常使用1：25000、1：10000比例尺地质填图；在矿床（区）详查、勘探阶段，常进行1：5000～1：1000比例尺地质填图。

在确定矿区地质填图比例尺时，还必须综合考虑矿区范围的大小、矿体形态复杂程度、矿石质量或矿化均匀程度等因素，通常是当矿体形态较复杂、矿层厚度或矿石质量变化较大、矿化不均匀时，地质填图比例尺应适当放大。

㈢布置1：25000、1：10000比例尺地质填图的目的，在于阐明测区地质构造和成矿地质条件，用以找矿和扩大矿床（区）远景。

测区范围一般应包括：与已知矿床有地质联系的矿（化）点；找矿标志明显地段；各种找矿手段（包括地质、物化探、重砂等）的综合异常地段。

㈣1：5000－1：1000地质填图是在矿床（区）普详查或勘探阶段进行，主要任务是：全面而详细研究矿床（区）地层、岩石、构造、矿体形态、规模、产状、矿石质量、矿石类型及其空间分布；研究矿体与围岩的关系及围岩蚀变等。

为探矿工程布置、储量计算，为矿山设计和建设提供地表地质资料。

测区范围通常局限于矿体和近矿围岩分布地段，但应包括探矿工程布置范围。

二、地质填图准备㈠资料收集：收集工作区内或大一些范围内有关前人工作成果资料。

1、测区内沉积岩、岩浆岩、变质岩方面的资料，如地层、岩石类型特征等。

如果有包括测区的小比例尺地质图（1：10万或 1：20万等）也应收集。

2、测区内发现的矿产种类、赋存层位、矿体规模、矿物成分、矿石类型、品位等。

3、测区内褶皱、断裂的分布、形态特征、规模、性质、产状以及对岩（矿）层的破坏和影响程度。

1:10000地质填图工作细则1:10000地质填图工作细则一、1:2000地质剖面（一）工作方法1．地质剖面测量是地质填图工作的基础，因此在填图工作之前，测制1－2条完整的地质剖面，比例尺采用1:2000，用以划分填图单元，研究地层及构造，为1:10000地质填图服务。

2．剖面线应垂直地层走向布置，位置应选择在地层层序较齐全，相带明显，构造简单，接触关系和标志层清楚，基岩出露较好，具有代表性的地段进行。

为确保剖面的实测精度，剖面上的地层、矿层界线、构造线若被浮土掩盖，应予揭露。

3．实测剖面应逐层对岩石和地质矿产特征进行细致的观察描述，系统地采集标本，按不同岩石类型分层采集一定数量的样品。

4．地质剖面用半仪器法测制，采用定地质点的方法进行。

分层距离用皮尺丈量，地质体出露宽度在1米以上者在图上应有表示，小于1米，具有特殊地质意义的地质体应放大表示。

5．实地分层界线用小红旗作标记。

6．地质记录内容应全面、准确，地质体产状及所采各种样品应按分队的统一格式标绘于剖面图相应位置上，并做文字记录。

7．根据实测地质剖面和其它地质工作所取得的各项地质资料建立较合理的地层层序，查明岩层厚度，岩性、岩石组合特征，物质成份，岩相组合等。

研究地层、岩石的含矿性，尽可能确定其时代，选定标志层，划分填图单元。

8．地质剖面图的内容和布局参照附图1。

要加强导线平面图的绘制，绘制方法采用展开法，表示内容：导线、导线点、产状（可选择表示）、地质界线、地层代号、含矿层、断层、主要地物等。

9．进行地层厚度计算工作。

用统一表格，采用下述公式计算。

D＝L（sin α·cosβ·sinγ±cosα·sinβ）式中：D－岩层真厚度；L－斜坡距α－岩层真倾角β－地层坡度角γ－剖面线与地层走向线的夹角。

地形坡向与岩层倾角相反时用“+”，相同时用“-”。

10．随着剖面测制工作的进展，应加强室内整理工作，特别是当日整理、文字记录补正、图件绘制及着墨。

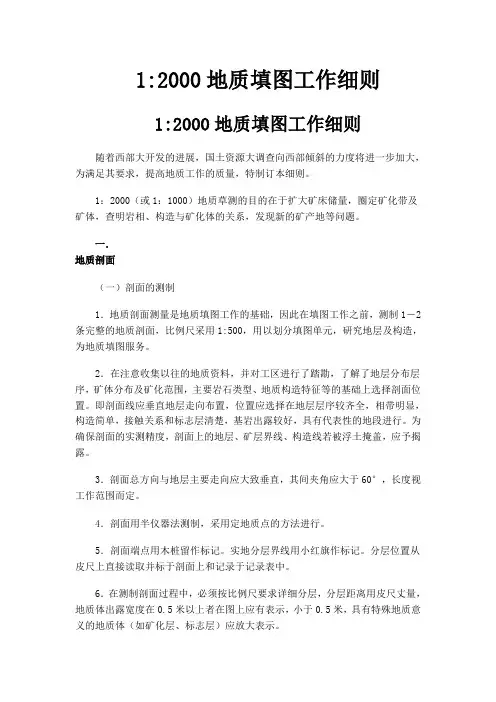

1:2000地质填图工作细则1:2000地质填图工作细则随着西部大开发的进展，国土资源大调查向西部倾斜的力度将进一步加大，为满足其要求，提高地质工作的质量，特制订本细则。

1：2000（或1：1000）地质草测的目的在于扩大矿床储量，圈定矿化带及矿体，查明岩相、构造与矿化体的关系，发现新的矿产地等问题。

一．地质剖面（一）剖面的测制1．地质剖面测量是地质填图工作的基础，因此在填图工作之前，测制1－2条完整的地质剖面，比例尺采用1:500，用以划分填图单元，研究地层及构造，为地质填图服务。

2．在注意收集以往的地质资料，并对工区进行了踏勘，了解了地层分布层序，矿体分布及矿化范围，主要岩石类型、地质构造特征等的基础上选择剖面位置。

即剖面线应垂直地层走向布置，位置应选择在地层层序较齐全，相带明显，构造简单，接触关系和标志层清楚，基岩出露较好，具有代表性的地段进行。

为确保剖面的实测精度，剖面上的地层、矿层界线、构造线若被浮土掩盖，应予揭露。

3．剖面总方向与地层主要走向应大致垂直，其间夹角应大于60°，长度视工作范围而定。

4．剖面用半仪器法测制，采用定地质点的方法进行。

5．剖面端点用木桩留作标记。

实地分层界线用小红旗作标记。

分层位置从皮尺上直接读取并标于剖面上和记录于记录表中。

6．在测制剖面过程中，必须按比例尺要求详细分层，分层距离用皮尺丈量，地质体出露宽度在0.5米以上者在图上应有表示，小于0.5米，具有特殊地质意义的地质体（如矿化层、标志层）应放大表示。

7．实测剖面应逐层对岩石和地质矿产特征进行细致的观察描述，系统地采集标本，按不同岩石类型分层采集一定数量的样品。

8．地质记录内容应全面、准确，地质体产状及所采各种样品应按有关规范的统一格式标绘于剖面图相应位置上。

在作文字记录时，首先注明时间、地点、剖面编号、参加人员及分工，然后逐项填写表格内容：导线号、方位、导线长、坡角、产状等，逐层对岩石或地质体特征进行观察描述。

1:10000地质填图工作细则一、1:1000地质剖面（一）工作方法1．地质剖面测量是地质填图工作的基础，因此在填图工作之前，测制1－2条完整的地质剖面，比例尺采用1:1000，用以划分填图单元，研究地层及构造，为1:10000地质填图服务。

2．剖面线应垂直地层走向布置，位置应选择在地层层序较齐全，相带明显，构造简单，接触关系和标志层清楚，基岩出露较好，具有代表性的地段进行。

为确保剖面的实测精度，剖面上的地层、矿层界线、构造线若被浮土掩盖，应予揭露。

3．实测剖面应逐层对岩石和地质矿产特征进行细致的观察描述，系统地采集标本，按不同岩石类型分层采集一定数量的样品。

4．地质剖面用半仪器法测制，采用定地质点的方法进行。

分层距离用皮尺丈量，地质体出露宽度在1米以上者在图上应有表示，小于1米，具有特殊地质意义的地质体应放大表示。

5．实地分层界线用小红旗作标记。

6．地质记录内容应全面、准确，地质体产状及所采各种样品应按分队的统一格式标绘于剖面图相应位置上，并做文字记录。

7．根据实测地质剖面和其它地质工作所取得的各项地质资料建立较合理的地层层序，查明岩层厚度，岩性、岩石组合特征，物质成份，岩相组合等。

研究地层、岩石的含矿性，尽可能确定其时代，选定标志层，划分填图单元。

8．地质剖面图的内容和布局参照附图1。

要加强导线平面图的绘制，绘制方法采用展开法，表示内容：导线、导线点、产状（可选择表示）、地质界线、地层代号、含矿层、断层、主要地物等。

9．进行地层厚度计算工作。

用统一表格，采用下述公式计算。

D＝L（sin α〃cosβ〃sinγ±cosα〃sinβ）式中：D－岩层真厚度；L－斜坡距α－岩层真倾角β－地层坡度角γ－剖面线与地层走向线的夹角。

地形坡向与岩层倾角相反时用“+”，相同时用“-”。

10．随着剖面测制工作的进展，应加强室内整理工作，特别是当日整理、文字记录补正、图件绘制及着墨。

11．编写剖面地质小结。

地质填图的标准野外地质填图是整个地质工作中最基础，同时也是最重要的地质工作之一，那么其技术要求、地质填图中的编录要求有哪些呢，请参照如下:一、根据所确定的矿区填图单位，用穿越法、追索法或二者结合的方法填图。

采用地质观察点、观察路线相结合的形式编录。

同时辅以必要的探矿工程揭露，将地质界线等要素填绘在相应的地形图上。

填比例尺为1：25 000及1：10 000（矿区另有更大比例尺地质图）的地质图时，地质观察点及一般地质界线用半仪器法定位，矿层（体）等重要地质界线用仪器法定位；大型沉积矿床的1：10 000地质图及比例尺为1：5000、1：2 000及1：1 000的矿区地质图则均用仪器法定位。

填图所用的地形底图的精度应符合设计要求，比例尺应大于或等于填图的比例尺。

还要防止野外手图及清图的图纸在工作过程中伸缩变形影响精度。

二、地质填图时对原始地质编录的要求1、地质观察点和地质观察路线的原始地质编录可用活页记录表格或野外记录簿记录。

使用自动化制图系统时，可用数据采集代码作记录，路线上的地质现象及表上未包括的项目要作补充文字描述。

编录内容除{实测地质剖面时，要仔细观察各种地质现象，测量各种数据并记录，主要内容是：岩石名称、岩石特征（颜色、风化特征、成分、结构、构造等）；古生物及遗迹化石；蚀变及矿化现象；岩（矿）脉的岩矿石名称、岩性、穿插关系及产状、厚（宽）度；地质体及地质构造（褶曲、断裂、破碎带等）的产状、接触关系、垂直及水平方向上的变化等。

原则可根据出露情况计算，也可直接测量。

有意义的地质现象要作放大素描和补充描述，或用照片、录像等记录。

}规定的以外，还应包括点号、位置、露头描述、路线上地质情况及地质界线在空间的连接等等。

2、地质图上的界线及断裂必须在野外实地连接，综合各种天然的和人工的露头观察资料，航片、卫片资料，物、化探资料，按实地走向连线，并明确标示实测和推测的界线。

掩盖面积大，仅有零星露头的矿区，要填露头分布图，露头边界用仪器法（矿部分）及半仪器法（非矿部分）定位，实地连接成图；如露头太小，可适当放大填在图上。

矿产勘查工作中地质填图工作的有关要求⏹一、地质填图工作的重要性⏹二、地质填图的精度要求⏹三、矿产勘查工作中地质填图的工作程序和方法⏹四、野外地质调查中观察、编录的基本要求⏹五、各岩类区地质填图工作中应注意的问题⏹1、沉积岩区⏹2、侵入岩区、⏹3、火山岩区⏹4、变质岩区⏹5、构造研究（宏观——微观；微观—宏观）⏹六、前人资料利用⏹七、地质图和报告编制一、地质填图工作的重要性⏹区域地质调查是一项具有战略意义的综合性基础地质工作，就是为了全面调查了解区域地质、矿产分布规律的一项战略性工作，是一切地质工作的先行，是国土资源调查和研究最基本的资料准备。

其工作内容涉及地学的各个领域。

区域地质调查工作程度，反映一个国家地质工作水平，各国政府和地质学家都高度重视。

⏹有比例尺的概念：全球地质图、亚洲地质图、全国地质图（小于500万），黑龙江省地质图（100万、50万），这些都是以编为主而形成的；25万、20万、5万以实测为主，是按国际分幅正规的区调工作，这是最基础的。

⏹矿产勘查工作中区调（填图）工作一般是5万、2万、1万、5千、2千或更大比例尺。

这项工作非常重要。

如沉积岩的地层层序，火山构造，区域构造或矿区构造等。

是找矿工作的重要组成部分，也是总结成矿规律、确定找矿方向的关键。

⏹这个讲课内容做为这次矿勘工作的参考,具体要求按矿勘办要求执行,作为矿勘工作中的地质填图工作要以找矿为中心.二、地质填图的精度要求（区调、预查、普查、矿调、矿勘等）⏹国大调1：5万区调：是一种正规的区域地质调查工作，一般由国家出资。

目前有二个规范：⏹《区域地质调查总则（1：5000）》（DZ/T0001-91）⏹单幅有效观测路线总长度一般控制在500-700km以上, 有效路线平均间距一般控制在500—800m，点距300—500m 。

⏹《浅覆盖区区域地质调查细则（1：50000）》（DZ/T0158-95）⏹单幅有效观测路线总长度一般控制在600km以上, 有效路线平均间距一般控制在500—800m。

1:10000地质填图工作细则随着西部大开发的进展，国土资源大调查向西部倾斜的力度将进一步加大，为满足其要求，提高地质工作的质量，特制订本细则。

一、1:1000地质剖面（一）工作方法1．地质剖面测量是地质填图工作的基础，因此在填图工作之前，测制1－2条完整的地质剖面，比例尺采用1:1000，用以划分填图单元，研究地层及构造，为1:10000地质填图服务。

2．剖面线应垂直地层走向布置，位置应选择在地层层序较齐全，相带明显，构造简单，接触关系和标志层清楚，基岩出露较好，具有代表性的地段进行。

为确保剖面的实测精度，剖面上的地层、矿层界线、构造线若被浮土掩盖，应予揭露。

3．实测剖面应逐层对岩石和地质矿产特征进行细致的观察描述，系统地采集标本，按不同岩石类型分层采集一定数量的样品。

4．地质剖面用半仪器法测制，采用定地质点的方法进行。

分层距离用皮尺丈量，地质体出露宽度在1米以上者在图上应有表示，小于1米，具有特殊地质意义的地质体应放大表示。

5．实地分层界线用小红旗作标记。

6．地质记录内容应全面、准确，地质体产状及所采各种样品应按分队的统一格式标绘于剖面图相应位置上，并做文字记录。

7．根据实测地质剖面和其它地质工作所取得的各项地质资料建立较合理的地层层序，查明岩层厚度，岩性、岩石组合特征，物质成份，岩相组合等。

研究地层、岩石的含矿性，尽可能确定其时代，选定标志层，划分填图单元。

8．地质剖面图的内容和布局参照附图1。

要加强导线平面图的绘制，绘制方法采用展开法，表示内容：导线、导线点、产状（可选择表示）、地质界线、地层代号、含矿层、断层、主要地物等。

9．进行地层厚度计算工作。

用统一表格，采用下述公式计算。

D＝L（sin α²cosβ²sinγ±cosα²sinβ）式中：D－岩层真厚度；L－斜坡距α－岩层真倾角β－地层坡度角γ－剖面线与地层走向线的夹角。

地形坡向与岩层倾角相反时用“+”，相同时用“-”。
