变形监测复习总结

第一章引论1、变形：变形体在各种荷载作用下，其形状、大小和位置在时间域和空间域中的变化。

2、变形监测：利用测量与专用仪器和方法对变形体的变形现象进行监视观测的工作。

3、变形监测的内容：①工业与民用建筑物——基础的沉陷观测：均匀沉陷、不均匀沉陷；建筑物本身的变形观测：倾斜与裂缝、动态变形（振动的幅值、频率和扭转）。

②水工建筑物——水平位移、垂直位移、渗透以及裂缝观测。

③城市或矿区——地面沉降。

4、变形监测所研究的理论和方法主要涉及的内容：变形信息的获取、变形信息的分析与解释以及变形预报。

5、变形监测工作的意义：①掌握各种建筑物和地质构造的稳定性，为安全性诊断提供必要的信息，以便及时发现问题并采取措施；②理解变形的机理，验证有关工程设计的理论和地壳运动的假说，进行反馈设计以及建立有效的变形预报模型。

6、地表变形监测的方法：①常规地面测量法（可进行一定范围内无人值守、全天候、全方位的自动监测；但受测程的限制，测站点一般都处在变形区域的范围之内）；②地面摄影测量（摄影距离不能过远，绝对精度较低）；③利用特殊和专用的监测仪器进行自动监测（应变测量、准直测量和倾斜测量）；④以GPS为代表的现代空间定位技术（周期性和连续性观测）。

7、变形物理解释的方法：统计分析法、确定函数法和混合模型法。

第三章变形监测技术1、变形监测技术：①地面监测方法与测量机器人；②地面摄影测量方法；③GPS变形监测及自动化系统；④三维激光扫描技术及应用。

2、地面监测方法的优点：①能提供变形体的变形状态，以有效地监测确定变形体的变形范围和绝对位移量；监控面积大，可②观测量通过组成网的形式可以进行测量结果的校核和精度的评定；③灵活性大，能适用于不同精度的要求、不同形式的变形体和不同的外界条件。

3、地面摄影测量的优点：①可以同时测定变形体上任意点的变形；②提供完全和瞬间的三维空间信息；③大量减少野外的测量工作量；④可以不需要接触被测物体；⑤有了摄影底片，可以观测到变形体以前的状态。

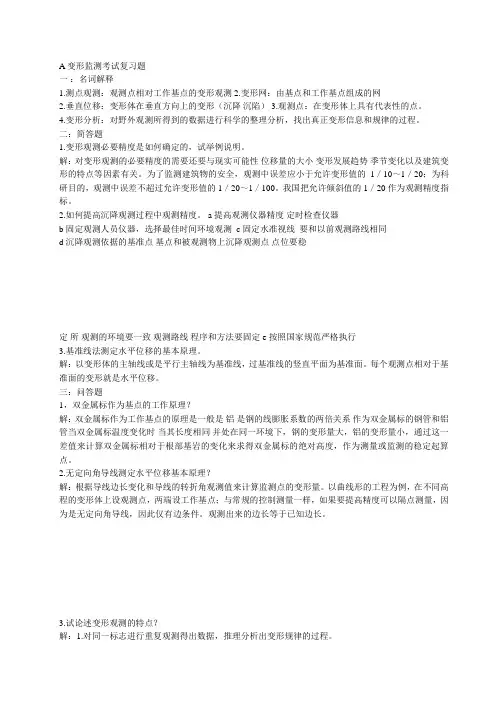

A 变形监测考试复习题一：名词解释1.测点观测：观测点相对工作基点的变形观测2.变形网：由基点和工作基点组成的网2.垂直位移：变形体在垂直方向上的变形（沉降沉陷）3.观测点：在变形体上具有代表性的点。

4.变形分析：对野外观测所得到的数据进行科学的整理分析，找出真正变形信息和规律的过程。

二：简答题1.变形观测必要精度是如何确定的，试举例说明。

解：对变形观测的必要精度的需要还要与现实可能性位移量的大小变形发展趋势季节变化以及建筑变形的特点等因素有关。

为了监测建筑物的安全，观测中误差应小于允许变形值的1／10～1／20；为科研目的，观测中误差不超过允许变形值的1／20～1／100。

我国把允许倾斜值的1／20作为观测精度指标。

2.如何提高沉降观测过程中观测精度。

a 提高观测仪器精度定时检查仪器b固定观测人员仪器，选择最佳时间环境观测 c固定水准视线要和以前观测路线相同d 沉降观测依据的基准点基点和被观测物上沉降观测点点位要稳定所观测的环境要一致观测路线程序和方法要固定 e 按照国家规范严格执行3.基准线法测定水平位移的基本原理。

解：以变形体的主轴线或是平行主轴线为基准线，过基准线的竖直平面为基准面。

每个观测点相对于基准面的变形就是水平位移。

三：问答题1，双金属标作为基点的工作原理？解：双金属标作为工作基点的原理是一般是铝是钢的线膨胀系数的两倍关系作为双金属标的钢管和铝管当双金属标温度变化时当其长度相同并处在同一环境下，钢的变形量大，铝的变形量小，通过这一差值来计算双金属标相对于根部基岩的变化来求得双金属标的绝对高度，作为测量或监测的稳定起算点。

2.无定向角导线测定水平位移基本原理？解：根据导线边长变化和导线的转折角观测值来计算监测点的变形量。

以曲线形的工程为例，在不同高程的变形体上设观测点，两端设工作基点；与常规的控制测量一样，如果要提高精度可以隔点测量，因为是无定向角导线，因此仅有边条件。

观测出来的边长等于已知边长。

变形监测复习资料1.挠度：建筑的基础、上部结构后构件等在弯矩的作用下因挠曲引起的垂直于轴线的线位移。

2.基准点：为进行变形测量而布设的稳定的、需长期保存的测量控制点。

3.工作基点：为直接观测变形点而在现场布设的相对稳定的测量控制点。

4.观测点：布设在建筑地基、基础、场地及上部结构的敏感位置上能反映变形特征的测量点，亦称变形点。

5.变形是自然界普遍存在的现象，它是指变形体在各种荷载作用下，其形状、大小及位置在时间域和空间域中的变化。

6.所谓变形监测，就是利用测量与专用仪器和方法对变形体的变形现象进行监视观测的工作。

其任务是确定在各种荷载和外力作用下，变形体的形状、大小及位置变化的空间状态和时间特征。

7.变形监测所研究的理论和方法主要研究3各方面的内容：变形信息的获取、变形信息的分析与解释以及变形预报。

8.变形信息的获取方法的选择取决于变形的特征、变形监测的目的、变形大小和变形速度等因素。

9.变形监测的内容：（1）工业与民用建筑：主要包括基础的沉陷观测和建筑物本身的变形观测。

基础：均匀沉陷和不均匀沉陷建筑物本身：倾斜和裂缝高层和高耸建筑物：动态变形（振动的幅值、频率和扭转）工业企业、科学实验设施与军事设施中的各种工艺设备、导轨等：水平位移、垂直位移（2）水工建筑：土坝：水平位移、垂直位移、渗透以及裂缝观测混凝土坝：以混凝土重力坝为例，由于水压力、外界温度变化、坝体自重等因素的作用，其主要观测项目为垂直位移（从而可以求得基础与坝体的转动）、水平位移（从而可以求得坝体的扭曲）以及伸缩缝的观测，这些内容通常称为外部变形观测。

（3）地面沉降10.变形监测的首要目的是要掌握变形体的实际性状，为判断其安全提供必要的信息。

11.GPS用于变形监测的作业方式可分为周期性和连续性12.传统的变形几何分析主要包括参考点的稳定性分析，观测值的平差处理和质量评定以及变形模型参数估计等内容。

13.变形物理解释的方法可分为统计分析法、确定函数法和混合模型法14.一种随机试验的结果，当用数字表达出来时，则称为随机变量15.对于自变量（时间或空间）的每一个给定值，它是一个随机变量，我们称这种函数为随机函数。

变形监测课后总结引言变形监测是在工程施工中起到关键作用的技术之一。

通过对结构物变形情况的监测，我们可以及时发现并解决问题，确保工程质量和安全。

本文将总结变形监测课程内容，并对课后学习感悟进行总结。

课程内容回顾在变形监测课程中，我们学习了以下几个主要方面的内容：1. 变形监测的意义变形监测在工程施工和运营期间起到至关重要的作用。

它可以帮助我们了解结构物的实际变形情况，比如沉降、位移、挠度等。

只有及时发现并解决问题，我们才能避免可能出现的安全隐患，保证工程的稳定性和安全性。

2. 变形监测的方法和技术在变形监测中，我们使用了各种不同的方法和技术来获取数据。

其中包括传统的测量法，如全站仪、水准仪等，以及电子测量仪器和传感器等现代技术。

通过这些设备和技术的应用，我们可以精确测量和记录结构物的变形情况。

3. 数据处理和分析获取到的变形监测数据需要进行处理和分析，以便得出准确的结论。

在课程中，我们学习了如何使用软件进行数据处理，如MATLAB、SQL等。

通过对数据的分析，我们可以得到结构物的变形特征，发现异常情况，并制定相应的措施。

学习感悟与体会通过参与变形监测课程的学习，我对这一领域有了更深入的理解，并获得了以下几点收获和体会。

1. 重视变形监测的重要性在工程施工中，变形监测往往被忽视，人们更关注材料和施工工艺等方面的问题。

然而，变形监测的重要性不可低估。

只有保持对结构物变形情况的监测和关注，我们才能及时发现问题并解决，确保工程质量和安全。

2. 掌握变形监测方法和技术的应用在课程中，我学到了多种变形监测方法和技术，并掌握了它们的应用。

这些方法和技术可以帮助我们准确测量和记录结构物的变形情况。

掌握这些技能，有助于提高我们在工程实践中的能力和竞争力。

3. 数据处理和分析的重要性变形监测的数据处理和分析是非常关键的一步。

通过对数据的处理和分析，我们可以了解结构物的变形特征，并及时发现异常情况。

只有运用科学的方法进行数据处理和分析，我们才能得出准确的结论，并采取相应的措施。

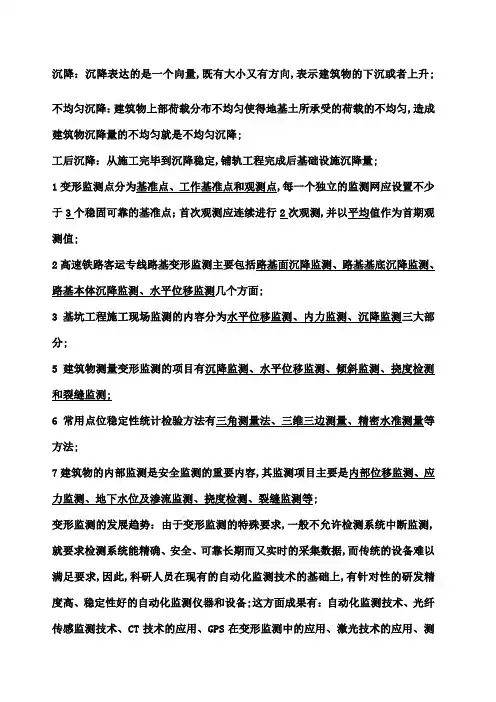

沉降：沉降表达的是一个向量,既有大小又有方向,表示建筑物的下沉或者上升; 不均匀沉降：建筑物上部荷载分布不均匀使得地基土所承受的荷载的不均匀,造成建筑物沉降量的不均匀就是不均匀沉降;工后沉降：从施工完毕到沉降稳定,铺轨工程完成后基础设施沉降量;1变形监测点分为基准点、工作基准点和观测点,每一个独立的监测网应设置不少于3个稳固可靠的基准点；首次观测应连续进行2次观测,并以平均值作为首期观测值;2高速铁路客运专线路基变形监测主要包括路基面沉降监测、路基基底沉降监测、路基本体沉降监测、水平位移监测几个方面;3基坑工程施工现场监测的内容分为水平位移监测、内力监测、沉降监测三大部分;5建筑物测量变形监测的项目有沉降监测、水平位移监测、倾斜监测、挠度检测和裂缝监测;6常用点位稳定性统计检验方法有三角测量法、三维三边测量、精密水准测量等方法;7建筑物的内部监测是安全监测的重要内容,其监测项目主要是内部位移监测、应力监测、地下水位及渗流监测、挠度检测、裂缝监测等;变形监测的发展趋势：由于变形监测的特殊要求,一般不允许检测系统中断监测,就要求检测系统能精确、安全、可靠长期而又实时的采集数据,而传统的设备难以满足要求,因此,科研人员在现有的自动化监测技术的基础上,有针对性的研发精度高、稳定性好的自动化监测仪器和设备;这方面成果有：自动化监测技术、光纤传感监测技术、CT技术的应用、GPS在变形监测中的应用、激光技术的应用、测量机器人技术、渗流热监测技术和安全监测专家系统等;变形监测网与一般控制网的区别：具有较高的精度和灵敏度,多种观测技术的综合应用,监测网着重于研究点位的变化,周期性重复观测1、变形监测是对被检测的对象或物体简称变形体进行测量以确定其空间位置及内部形态随时间的变化特征;变形监测又称变形测量或变形观测;2、变形监测的目的：1分析和评价建筑物的安全状态2验证设计参数3反馈设计施工质量4研究正常变形规律和预报变形的方法3、变形监测的意义具体表现在：1对于机械技术设备,则保证设备安全、可靠、高效的运行,为改善产品质量和新产品的设计提供技术数据2对于滑坡,通过监测其随时间的变化过程,可进一步研究引起滑坡的原因,预报大的滑坡灾害3通过对矿山由于开挖所引起的实际变形的观测,可以采用控制开挖量和加固等方法,避免危险性变形的发生,同时可以改进变形预报模型4在地壳构造运动监测方面,主要是大地测量学的任务,但对于近期地壳垂直和水平运动以及断裂带的应力积聚等地球动力学现象、大型特种精密工程如核电厂、粒子加速器以及铁路工程也具有重要的工程意义;4、变形监测的特点：1周期性重复观测2精度要求高3多种观测技术的综合应用4监测网着重于研究点位的变化;5、变形的分类：通常情况下,变形可以分为静态变形和动态变形两大类;静态变形主要是指变形体随时间的变化而发生的变形,这种变形一般速度较慢,需要较长的时间才能被发觉;动态变形主要指变形体在外界荷载的作用下发生的变形,这种变形的大小孩速度与荷载密切相关,在通常情况下,荷载的作用将使变形即刻发生;1根据变形体的变形特征,变形可以分为变形体自身的变形和变形体的刚体位移;变形体的自身变形包括伸缩、错动、弯曲和扭转；刚体的位移包括整体平移、整体转动、整体升降和整体倾斜;2变形按照其速度可以分为长周期变形、短周期变形、瞬时变形;长周期变形一般指在比较长的时间段内发生的循环变形过程；短周期变形是指在较短的一段时间内发生的循环变形过程；瞬时变形是指在短时间荷载作用下发生的瞬间变形;3变形按其特点可以分为弹性变形、塑性变形;当作用的荷载在构件的弹性范围内时,其发生的变形一般为弹性变形；当荷载作用在非弹性体或者荷载超过了构件的弹性限度,则会产生塑形变形;6、变形监测的主要内容包括：现场巡视、环境量监测、位移监测、渗流监测、应力应变监测、周边监测;其中位移监测主要包括：沉降监测、水平位移监测、挠度监测、裂缝监测等沉降监测一般采用几何水准测量方法进行,在精度要求不太高或者观测条件较差时,也可采用三角高程测量方法;对于监测点高差不大的场合,可以采用液体静力水准测量和压力传感器方法进行测量;沉降监测除了可以测量建筑物基础的整体沉降情况外,还可以测量基础的局部相对沉降量、基础倾斜、转动等;水平位移监测通常采用大地测量方法包括交会测量、三角网测量和导线测量、基准线测量包括视准线测量、引张线测量、激光准直测量、垂线测量以及其他一些专门的测量方法GPS测量、多点位移计测量、摄影测量、遥感测量、光纤测量等;7、变形监测精度的确定：变形监测的精度要根据允许变形值的大小、变形速率、变形监测的目的来确定,要保证不掩盖变形、并能有效地发现变形;变形监测的目的大致分为安全监测、积累资料、为科学试验服务;当存在多个变形监测精度要求时,应根据其中最高精度选择相应的精度等级,当要求精度低于规范最低精度要求时,宜采用规范中规定的最低精度;8、变形监测周期的确定与精度一样变形监测的时间间隔称为观测周期,即在一定的时间内完成一个周期的测量工作;观测周期与工程的大小、测点所在位置的重要性、观测目的以及观测一天所需时间的长短有关;变形监测的周期应以能系统反映所测变形的变化过程且不遗漏其变化时刻为原则,根据单位时间内变形量的大小及外界影响因素确定;五定原则不同周期观测时,宜采用固定的仪器、固定的观测人员、固定的观测网形和观测方法、固定的观测时段、在基本相同的观测条件下观测;9、变形监测系统设计的原则1 针对性;要根据工程特点及关键部位综合考虑,统筹安排,做到目的明确、实用性强、突出重点、兼顾全局；2完整性;对监测系统的设计要有整体方案,它是用各种不同的观测方法和手段,通过可靠性、连续性和整体性论证后,优化出来的最优设计方案;3先进性;设计所选用的监测方法、仪器和设备应满足精度和准确度的要求,并吸取国内外的经验,尽量采用先进技术；4可靠性;观测设备要具有可靠性,特别是监测建筑物安全的测点；5经济性;监测项目宜简化,测点要优选,施工安装要方便;10、变形监测系统设计的主要内容有哪些变形监测方案设计书主要内容1技术设计书;2有关建筑物自然条件和工艺生产过程的概述;3观测的原则方案;4控制点及监测点的布置方案;5测量的必要精度论证;6测量的方法及仪器;7成果的整理方法及其它要求或建议;8观测进度计划表;9观测人员的编制及预算;11、变形监测点的分类变形监测的测量点一般分为基准点、工作点、变形观测点三类;基准点：基准点是变形监测系统的基本控制点,是测定工作点和变形点的依据;基准点通常埋设在稳固的基岩上或变形区域以外,尽可能长期保存,稳定不动每个工程一般应建立3个基准点,以便相互校核,确保坐标系统一致;当确认基准点稳定可靠时,也可少于3个;基准点应进行定期观测,判断基准点的稳定性;工作点：工作点又称工作基点,它是基准点与变形观测点之间起联系的点;工作点埋设在被研究对象附近,要求在观测期间保持点位稳定,其点位由基准点定期检测;工作基点位置与邻近建筑物的距离不得小于建筑物基础深度的倍~倍;变形观测点：变形观测点是直接埋设在变形体上的能反映建筑物变形特征的测量点,又称观测点,一般埋设在建筑物内部,并根据测定它们的变化来判断这些建筑物的沉陷与位移;变形观测点标石埋设后,应在其稳定后方可开始观测;稳定期一般不少于15天;12、沉降监测标志与选埋沉降监测常用的方法是精密水准测量;采用该方法进行沉降监测,沉降监测的测量点分为水准基点、工作基点、监测点3种;工作点与基准点构成变形监测首级网,工作点与监测点构成次级网;埋设要求：1水准基点是沉降监测的基准点,一般3个~4个点构成一组,形成近似正三角形或正方形;为保证其稳固,应该埋在变形区以外的岩石上或深埋于原状土上,也可选,埋在稳固的建筑物上;2工作基点是用于直接测定监测点的起点或终点;为了便于观测和减少观测误差的传递,工作基点应布置在变形区附近相对稳定的地方,其高程尽可能接近监测点的高程;工作基点一般采用地表岩石标,当建筑物附近的覆盖层较深时,可采用浅埋标志,当新建建筑物附近有基础稳定的建筑物时,也可设置在该建筑物上;工作基点应经常与水准基点联测,判断其稳定情况,以保证监测结果的正确可靠;3监测点是沉降监测点的简称,布设在被监测建筑物上;布设时要使其位于建筑物的特征点导航,能充分反映建筑物的沉降变形情况；点位应当避开障碍物,便于观测和长期保护；标志应稳固,不影响建筑物的美观和使用；还要考虑建筑物基础地质、建筑结构、应力分布等,对重要和薄弱部位应该适当增加监测点数目;13、水平位移常用的观测方法：大地测量法、基准面法、专用测量法、GPS测量法;14、挠度监测测定建筑物受力后挠曲程度的工作称为挠度观测;建筑物在应力的作用下产生弯曲和扭曲,弯曲变形时横截面形心沿与轴线垂直方向的线位移称为挠度;挠度观测多用垂线观测正垂线、倒垂线15、自动化监测的主要内容有哪些自动化监测主要包括数据采集的自动化、数据传输的自动化、数据管理的自动化和数据分析的自动化等内容;16、自动化监测系统的设计原则有哪些1适应性：根据建筑物所处的环境条件、建筑结构和运行工况的不同,在设计监测自动化系统时应有较强的针对性；2经济性：系统建设的造价应经济、合理,采用性价比高的仪器设备；3准确性：系统的测量数据应准确,精度满足相关规范的要求,在更换零部件时不影响数据的连续性；4可靠性：监测设备选型应优先考虑选用技术先进、成熟、通过多个现场环境长期考核、质量合格的产品；5开放性和通用性：系统应具有良好的开放性和兼容性；6统一性：数据采集系统和信息管理系统应相互兼容,即使采用不同的数据采集子系统,也应能实现监测信息的统一管理;17、监测资料的分析：1定期分析：施工期资料分析、运营初期资料分析、运行期资料分析2不定期分析,在有特殊需要时才专门进行的分析称为不定期分析;变形分析内容：对建筑物变形进行几何分析,即对建筑物的空间变化给出几何描述,对建筑物的变形进行物理解释;18、资料分析的常用方法：作图分析、统计分析、对比分析、建模分析;1作图分析：通过绘制各观测物理量的过程线及特征原因量下的效应量过程线图,考察效应量随时间的变化规律和趋势;这种方法简便、直观,特别适用于初步分析阶段;2统计分析：对各观测物理量历年的最大和最小值含出现时间、变幅、周期、年平均值及年变化率等进行统计、分析,以考察各观测量之间在数量变化方面是否具有一致性、合理性,以及它们的重现性和稳定性等;这种方法具有定量的概念,使分析成果更具实用性;3对比分析：将监测成果与理论计算或模型试验成果相比较,观察其规律和趋势是否有一致性、合理性,并与工程的某些技术警戒值相比较,以判断工程的工作状态是否异常;4建模分析：采用系统识别方法处理观测资料,建立数学模型,用以分离影响因素,研究观测物理量变化规律,进行实测值预报和实现安全控制;这种方法能够定量分析,是长期观测资料进行系统分析的主要方法;19、沉降预测当沉降监测进行到移动周期一般不少于6次监测,根据需要,利用已监测的沉降量和所记载的影响沉降的因子数据,采用一定的数学方法对沉降量与沉降因子之间的关系进行分析,找出其函数关系;沉降预测的方法有回归分析一元、多元法、时序分析法、模糊数学法、灰色模型法等;20、建筑物倾斜监测：倾斜度的计算i=e/h21、基坑监测的主要对象基坑工程施工监测的对象主要为围护结构和周围环境两大部分,围护结构包括围护桩墙、水平支撑、围檩和圈梁、立柱、坑底土层和坑内地下水等；周围环境包括周围土层、地下管线、周围建筑和坑外地下水等；22、什么是基坑监测的预警值应如何制定预警值是一个定量指标,在其允许范围内可认为工程是安全的,否则认为工程处于不稳定状态,将对工程自身及其周围环境产生有害影响;确定预警值时应注意下列基本原则：1满足现行相关规范和规程的要求；2满足工程设计的要求；3考虑各主管部门对所辖保护对象的要求；4考虑工程质量、施工进度、技术措施和经济等因素;目前,预警值的确定主要参照现行规范和规程的规定值、设计预估值和经验类比值;一般取预警值为设计允许最大值的80%;23、盾构隧道监测的主要内容有哪些1土体介质的监测：包括地表的沉降监测、土体分层沉降和深层位移监测、土体回弹测量、土体应力和孔隙水压力测量;2周围环境的监测：包括相邻房屋和重要结构物的变形监测、相邻地下管线的变形监测;3隧道变形的监测：包括隧道沉降和水平位移监测、隧道断面收敛位移监测、隧道应变和预制管片凹凸接缝处法向应力测量;24、高铁变形监测内容路基：路基面沉降观测,基底沉降观测,和路堤本体沉降观测;桥涵：应以墩台基础的沉降和预应力混凝土梁的徐变变形为主,涵洞除应进行自身的沉降观测外,尚应进行洞顶填土的沉降观测;隧道：指隧道内线路基础的沉降观测,即隧道洞口仰拱、隧道一般地段和不良、复杂地质区段沉降观测;过渡段：路桥、路隧、路涵等过渡段应以路基面沉降和不均匀沉降观测为主;站场：按正线线下结构要求的相关内容观测;目的：验证或调整设计措施,使路基、隧道、桥涵工程达到规定的变形控制要求;分析、推算出最终沉降量和工后沉降,合理确定无砟轨道开始铺设时间,确保高速铁路无砟轨道结构铺设质量及运营期间的平顺性;a、路基工程沉降评估判定标准①根据路基填筑完成或堆载预压后不少于3个月的实际观测数据做多种曲线的回归分析,确定沉降变形趋势;②无砟轨道路基工后沉降值不应大于15mm;③评估曲线生成的相关系数必须大于92%,完成比率大于75%;b、桥涵工程沉降评估判定标准①根据桥涵实际荷载情况及观测数据,应做多个阶段的回归分析及预测,综合确定沉降变形的趋势;首次回归分析时,观测期不应小于主体工程施工完后3个月；②墩台工后沉降无砟轨道满足≤20mm,相邻墩台差异沉降≤5mm；③涵洞工后沉降无砟轨道满足≤15mm；④评估曲线生成的相关系数必须大于92%,完成比率大于75%;c、过渡段工程沉降评估判定标准过渡段不同结构物间的预测差异沉降不应大于5mm,预测沉降引起的线路方向的折角不应大于1/1000;。

《变形监测与数据处理》复习资料整理总结变形监测：对被监测的对象或物体（简称变形体）进行测量以确定其空间位置及内部形态随时间的变化特征。

隧道施工过程中，使用各种类型的仪表和工具，对围岩、支护和衬砌的力学行为以及它们之间的力学关系进行量测和观察，并对其稳定性进行评价，称为监控量测变形监测的时间间隔称为观测周期变形监测又称变形测量或变形观测。

在水平方向所产生的位移叫做建筑物的水平位移，向上的垂直位移叫做上升，而向下的垂直位移叫做建筑物的沉降。

由于建筑物基础的不均匀沉降而使建筑物垂直轴线偏离其设计位置时，叫做建筑物的倾斜。

由基准点、工作基点组成的平面控制网叫做平面监测网也叫水平位移监测网由基准点、工作基点组成的高程控制网叫做高程监测网也叫垂直位移监测网为观测建筑物、构筑物的变形而建立的专用测量控制网叫变形监测网变形监测的目的与意义1分析和评价建筑物的安全状态、2验证设计参数3反馈设计施工质量 4研究正常的变形规律和预报变形的方法变形监测的特点1周期性重复观测2精度要求高3多种观测技术的综合应用4监测网着重于研究点位的变化变形监测系统设计原则针对性、完整性、先进性、可靠性、经济性变形监测方案设计内容变形监测方案有哪些内容：1监测内容2监测方法和仪器3监测精度施测部位和测点布置4监测期限和频度5预警值及报警制度等实施计划6仪器设备及检定要求7观测与数据处理方法提交成果内容。

变形监测系统设计主要内容1技术设计书2有关建筑物自然条件和工艺生产过程的概述3观测的原则方案4控制点及监测点的布置方案5测量的必要精度论证6测量的方法及仪器7成果的整理方法及其它要求或建议。

8观测进度计划表9观测人员的编制及预算资料分析的常用方法：作图分析、统计分析、对比分析、建模分析。

沉降产生的原因1与地基的土力学性质和地基的处理方式有关；2与建筑物基础的设计有关；3与建筑物的上部结构有关，即与建筑物基础的荷载有关；4施工中地下水的升降对建筑物沉降也有较大的影响。

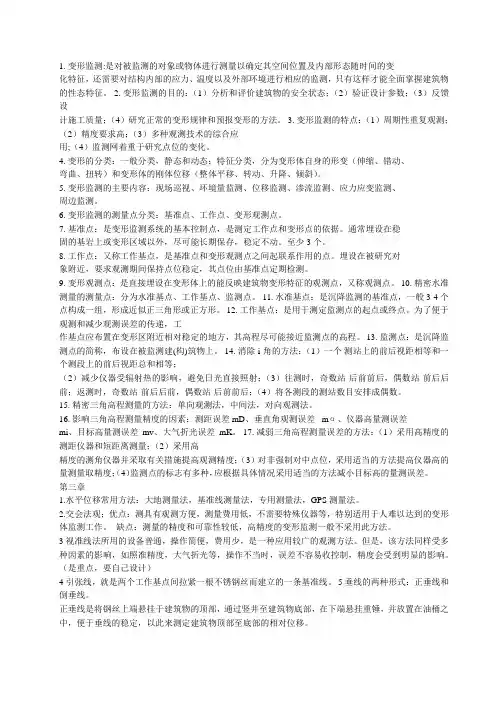

1. 变形监测:是对被监测的对象或物体进行测量以确定其空间位置及内部形态随时间的变化特征，还需要对结构内部的应力、温度以及外部环境进行相应的监测，只有这样才能全面掌握建筑物的性态特征。

2. 变形监测的目的：（1）分析和评价建筑物的安全状态；（2）验证设计参数；（3）反馈设计施工质量；（4）研究正常的变形规律和预报变形的方法。

3. 变形监测的特点：（1）周期性重复观测；（2）精度要求高；（3）多种观测技术的综合应用;（4）监测网着重于研究点位的变化。

4. 变形的分类：一般分类，静态和动态；特征分类，分为变形体自身的形变（伸缩、错动、弯曲、扭转）和变形体的刚体位移（整体平移、转动、升降、倾斜）。

5. 变形监测的主要内容：现场巡视、环境量监测、位移监测、渗流监测、应力应变监测、周边监测。

6. 变形监测的测量点分类：基准点、工作点、变形观测点。

7. 基准点：是变形监测系统的基本控制点，是测定工作点和变形点的依据。

通常埋设在稳固的基岩上或变形区域以外，尽可能长期保存，稳定不动。

至少3个。

8. 工作点：又称工作基点，是基准点和变形观测点之间起联系作用的点。

埋设在被研究对象附近，要求观测期间保持点位稳定，其点位由基准点定期检测。

9. 变形观测点：是直接埋设在变形体上的能反映建筑物变形特征的观测点，又称观测点。

10. 精密水准测量的测量点：分为水准基点、工作基点、监测点。

11. 水准基点：是沉降监测的基准点，一般3-4个点构成一组，形成近似正三角形或正方形。

12. 工作基点：是用于测定监测点的起点或终点。

为了便于观测和减少观测误差的传递，工作基点应布置在变形区附近相对稳定的地方，其高程尽可能接近监测点的高程。

13. 监测点：是沉降监测点的简称，布设在被监测建(构)筑物上。

14. 消除i角的方法：（1）一个测站上的前后视距相等和一个测段上的前后视距总和相等；（2）减少仪器受辐射热的影响，避免日光直接照射；（3）往测时，奇数站-后前前后，偶数站-前后后前；返测时，奇数站-前后后前，偶数站-后前前后；（4）将各测段的测站数目安排成偶数。

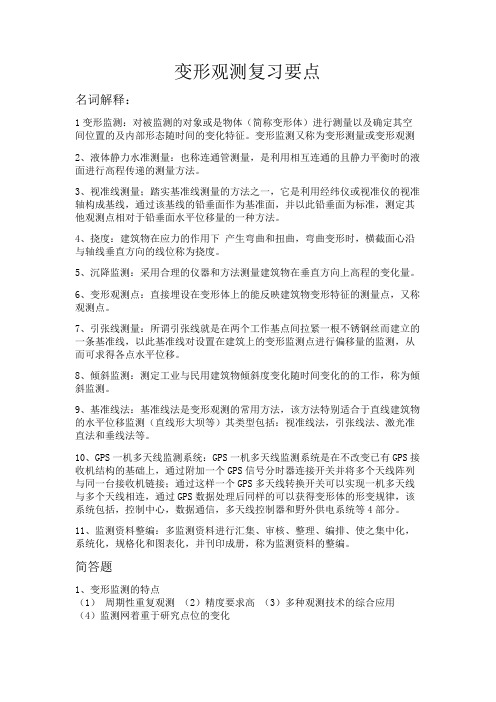

变形观测复习要点名词解释：1变形监测：对被监测的对象或是物体（简称变形体）进行测量以及确定其空间位置的及内部形态随时间的变化特征。

变形监测又称为变形测量或变形观测2、液体静力水准测量：也称连通管测量，是利用相互连通的且静力平衡时的液面进行高程传递的测量方法。

3、视准线测量；踏实基准线测量的方法之一，它是利用经纬仪或视准仪的视准轴构成基线，通过该基线的铅垂面作为基准面，并以此铅垂面为标准，测定其他观测点相对于铅垂面水平位移量的一种方法。

4、挠度：建筑物在应力的作用下产生弯曲和扭曲，弯曲变形时，横截面心沿与轴线垂直方向的线位称为挠度。

5、沉降监测：采用合理的仪器和方法测量建筑物在垂直方向上高程的变化量。

6、变形观测点：直接埋设在变形体上的能反映建筑物变形特征的测量点，又称观测点。

7、引张线测量：所谓引张线就是在两个工作基点间拉紧一根不锈钢丝而建立的一条基准线，以此基准线对设置在建筑上的变形监测点进行偏移量的监测，从而可求得各点水平位移。

8、倾斜监测：测定工业与民用建筑物倾斜度变化随时间变化的的工作，称为倾斜监测。

9、基准线法：基准线法是变形观测的常用方法，该方法特别适合于直线建筑物的水平位移监测（直线形大坝等）其类型包括：视准线法，引张线法、激光准直法和垂线法等。

10、GPS一机多天线监测系统：GPS一机多天线监测系统是在不改变已有GPS接收机结构的基础上，通过附加一个GPS信号分时器连接开关并将多个天线阵列与同一台接收机链接；通过这样一个GPS多天线转换开关可以实现一机多天线与多个天线相连，通过GPS数据处理后同样的可以获得变形体的形变规律，该系统包括，控制中心，数据通信，多天线控制器和野外供电系统等4部分。

11、监测资料整编：多监测资料进行汇集、审核、整理、编排、使之集中化，系统化，规格化和图表化，并刊印成册，称为监测资料的整编。

简答题1、变形监测的特点（1）周期性重复观测（2）精度要求高（3）多种观测技术的综合应用（4）监测网着重于研究点位的变化2、交会法进行水平位移监测有哪些特点？常用的交会方法有哪些？答：交会法是利用2个或者3个已知坐标的工作基点，测定位移标点的坐标变化，从而确定其变形情况的一种测量方法，该方法具有观测方便，测量费用低，不需要特殊的仪器等特点，特别适用于人难以到达的变形体的监测工作，如：滑坡体、悬崖、坝坡、塔顶、烟囱等，该方法的主要缺点是测量的精度和可靠性较低，高精度的变形监测一般不使用此方法。

精选文档变形监测简单易考知识点一、名词解释：1、挠度：建筑物在应力的作用下产生弯曲和扭曲，弯曲变形时横截面形心沿与轴线垂直方向的线位移称为挠度2、工作基点：它是基准点与变形观测点之间起联系作用的点3、视准线测量：它是利用经纬仪或视准仪的视准轴构成基准线，通过该基准线的铅锤面作为基准面，测定其他观测点相对于该铅锤面的水平位移量的一种方法。

4、水平位移：建筑物的水平位移是指建筑物整体平面移动5、变形体：一般包括工程建筑物、技术设备以及其他自然或人工对象。

6、•变形监测：是对被监测的对象或物体（简称变形体）进行测量以确定其空间位置及内部形态随时间的变化特征。

变形监测又称变形测量或变形观测。

二、填空1、水平位移监测常用方法：1）大地测量法，主要包括三角网测量法、精密导线测量法、交会法等；2 ）基准线法，主要包括视准线法、引张线法、激光准直法和垂线法等； 3 ）专用测量法；4 ）GPS测量法。

2、建筑物内部监测项目主要包括：位移监测、应力/应变监测、温度监测、渗流监测和挠度监测等。

3、变形监测的数学模型（4类）：灰色系统分析模型、时间序列分析模型、多元线性回归模型、逐步回归统计模型4、变形监测的分类：一般分类，静态和动态；特征分类，分为变形体自身的形变（伸缩、错动、弯曲、扭转）和变形体的刚体位移（整体平移、转动、升降、倾斜）按变形速度分类（长周期变形，短周期变形，瞬时变形）按变形特点分类（弹性变形，塑性变形）精选文档5、简述灰色系统模型及其特点。

一个贫信息的系统或灰色信息的系统，称为灰色系统。

表征灰色系统行为的离乱观测数据，按生成原理处理后可建立系统的灰色模型。

灰色系统理论提出了一种新的分析方法，它对样本量的多少没有过分要求，也不需要典型的分布规律，计算工作量小，因此，灰色系统在许多领域中得到应用。

6、垂直位移监测方法分类：常用的方法有几何水准测量方法、三角高程测量法、液体静力水准法，压力测量放，GSP测量三、简答1、变形监测的特点：（1）周期性重复观测；（2）精度要求高；（3 ）多种观测技术的综合应用；（4）监测网着重于研究点位的变化。

时光荏苒，转眼间一年又即将过去。

在这一年里，我作为变形监测工作人员，在领导的关怀和同事们的帮助下，认真履行职责，较好地完成了各项工作任务。

现将我的个人工作总结如下：一、工作回顾1. 岗位职责明确我深知变形监测工作的重要性，严格按照岗位职责，对监测区域进行实时、准确的变形监测。

在监测过程中，我严格执行操作规程，确保数据真实、可靠。

2. 监测技术提升为了提高监测效率和质量，我积极参加各类培训，学习掌握先进的监测技术。

在实践操作中，我熟练运用了全站仪、水准仪等设备，提高了变形监测的精度。

3. 团队协作与沟通在变形监测工作中，我注重与团队成员的协作与沟通。

在遇到问题时，我积极寻求同事的帮助，共同解决问题。

同时，我还主动与相关部门进行沟通，确保监测数据的及时传递和共享。

4. 质量控制为确保监测数据的准确性，我对监测过程进行严格的质量控制。

在数据采集、处理和分析等环节，我严格按照规范进行操作，确保数据的真实性和可靠性。

二、工作成果1. 完成监测任务在过去的一年里，我共完成了XX项变形监测任务，监测区域覆盖XX平方公里。

监测过程中，未出现重大质量问题。

2. 数据质量提升通过不断学习和实践，我的监测技术得到了显著提升。

监测数据准确率达到了98%以上，为后续项目提供了可靠的数据支持。

3. 团队凝聚力增强在变形监测工作中，我注重与团队成员的沟通与协作，使得团队凝聚力得到了增强。

团队成员之间的默契配合，为项目的顺利推进提供了有力保障。

三、不足与反思1. 专业知识有待提高虽然我在监测技术方面取得了一定的进步，但与同行相比，我的专业知识还有待提高。

今后，我将加大学习力度，努力提高自己的专业素养。

2. 时间管理能力不足在变形监测工作中，我发现自己在时间管理方面存在不足。

为了提高工作效率，我将在今后的工作中加强时间管理，确保工作按时完成。

四、展望未来在新的一年里，我将继续努力，不断提升自己的业务水平。

具体目标如下：1. 深入学习专业知识，提高自己的业务能力。

一、名词解释1、变形：变形是指变形体在各种载荷的作用下，其形状大小及位置在时空域中的变化2、倾斜观测：测定工业与民用建筑物倾斜度随时间变化的工作3、挠度：建筑物在应力的作用下产生弯曲和扭曲，弯曲变形时横截面形心沿与轴线垂直方向的线位移4、水平位移：建筑物的水平位移是指建筑物整体平面移动5、液体静力水准：利用相互连通的且静力平衡时的液面进行高程传递的测量方法6、测量机器人：由电动马达驱动和程序控制的TPS系统结合激光，通信及CCD技术组合而成的7、奇异值：与前面变形规律不同，但不一定是错误的观测值，所以接受8、回归分析：从数理统计的理论出发，对建筑物的变形量与各种作用因素的关系，在进行了大量的实验和观测后，仍然有可能寻找出它们之间的一定的规律性，这种处理变形监测资料的方法即叫回归分析二、简答题（6分×6＝36分）1、工程建筑物产生变形的主要原因，及变形的分类？由于工程地质，外界条件等因素的影响，建筑物及其设备在施工和运营过程中都会产生一定的变形通常情况下可以分为静态变形和动态变形，根据变形特征可分为变形体自身的形变和变形体的刚体位移。

按变形速度分类：长周期，短周期，瞬时形变。

按变形特点分类：弹性变形和塑性变形原因：(1) 自然条件及其变化：建筑物地基的工程地质、水文地质、大气温度的变化，以及相邻建筑物的影响等。

(2) 与建筑物本身相联系的原因：如建筑物本身的荷重、建筑物的结构、形式以及动荷载的作用、工艺设备的重量等。

(3) 由于勘测、设计、施工以及运营管理方面的工作缺陷，还会引起建筑物产生额外变形。

分类：(1)按变形性质可以分为周期性变形和瞬时变形(2)按变形状态则可分为静态变形和动态变形2、水平位移监测有哪些主要方法？大地测量法，基准线法，专用测量法，GPS测量法3、变形监测方案编制的步骤和主要内容。

1变形监测内容的确定2监测方法，仪器和精度的确定3监测部位和测点布置的确定4 监测频率的确定监测方案编制的步骤（1）收集监测工作所需的基础技术资料；（2）现场踏勘，了解掌握周围环境；（3）编制监测方案初稿；（4）会同有关部门（包括甲方、施工方、监理方等）确定各类监测项目和数据的控制基准；（5）监测方案上报审查、修改完善、报批执行。

变形监测简单易考知识点一、名词解释：1、挠度：建筑物在应力的作用下产生弯曲和扭曲，弯曲变形时横截面形心沿与轴线垂直方向的线位移称为挠度2、工作基点：它是基准点与变形观测点之间起联系作用的点3、视准线测量：它是利用经纬仪或视准仪的视准轴构成基准线，通过该基准线的铅锤面作为基准面，测定其他观测点相对于该铅锤面的水平位移量的一种方法。

4、水平位移：建筑物的水平位移是指建筑物整体平面移动5、变形体：一般包括工程建筑物、技术设备以及其他自然或人工对象。

6、.变形监测：是对被监测的对象或物体（简称变形体）进行测量以确定其空间位置及内部形态随时间的变化特征。

变形监测又称变形测量或变形观测。

二、填空1、水平位移监测常用方法：1）大地测量法，主要包括三角网测量法、精密导线测量法、交会法等；2）基准线法，主要包括视准线法、引张线法、激光准直法和垂线法等；3）专用测量法；4）GPS测量法。

2、建筑物内部监测项目主要包括：位移监测、应力/应变监测、温度监测、渗流监测和挠度监测等。

3、变形监测的数学模型（4类）：灰色系统分析模型、时间序列分析模型、多元线性回归模型、逐步回归统计模型4、变形监测的分类：一般分类，静态和动态；特征分类，分为变形体自身的形变（伸缩、错动、弯曲、扭转）和变形体的刚体位移（整体平移、转动、升降、倾斜）按变形速度分类（长周期变形，短周期变形，瞬时变形）按变形特点分类（弹性变形，塑性变形）5、简述灰色系统模型及其特点。

一个贫信息的系统或灰色信息的系统，称为灰色系统。

表征灰色系统行为的离乱观测数据，按生成原理处理后可建立系统的灰色模型。

灰色系统理论提出了一种新的分析方法，它对样本量的多少没有过分要求，也不需要典型的分布规律，计算工作量小，因此，灰色系统在许多领域中得到应用。

6、垂直位移监测方法分类：常用的方法有几何水准测量方法、三角高程测量法、液体静力水准法，压力测量放，GSP测量三、简答1、变形监测的特点：（1）周期性重复观测；（2）精度要求高；（3）多种观测技术的综合应用;（4）监测网着重于研究点位的变化。

第一章变形观测基本问题变形观测概念:变形:指变形体（根据变形监测区域大小，可将变形监测对象分为三大类：全球性的、区域性的、工程与局部性的，本文统称其为变形体）在各种致变因素的作用下，其形状、大小及位置在时间域和空间域中的变化。

本质：是变形体渐变性位移变形到突然发生宏观移动的非线性过程。

变形观测:指为了解变形量大小，通过定期测量观测点相对于基准点的变化量，从历次观测结果比较了解变形随时间与空间的发展情况。

这个过程即是变形观测。

变形观测的研究对象全球性变形研究：板块运动、地极远东区域性变形研究：城市地面沉降工程和局部变形研究：建筑物变形、滑坡、开采沉陷精密工测中的变形研究：桥梁、坝体、地铁、护堤变形观测的目的确保工程安全运营进行变形分析，建立预报变形的理论和方法变形观测的主要内容沉降观测、水平位移观测、裂缝观测、倾斜观测、挠度监测、滑坡监测等变形观测的意义实用上：检查各种工程建筑物及其基础的稳定性，及时掌握变形情况，为安全性诊断提供必要的信息，以便及时发现问题并采取措施科研上：更好地理解变形机理，验证有关工程设计的理论和地壳运动假说，进行反馈设计以及建立有效的变形预报模型变形观测的主要技术方法第二章常规地面测量方法2、GPS的应用3、摄影测量方法4、特殊测量手段法5、综合各种技术方法变形观测的特点14、精度要求高2、重复观测3、数据处理要求高4、多学科的配合5、责任重大变形的分类一般情况，变形可分为静态变形和动态变形两大类。

根据变形体的变形特征，变形可分为变形体自身的形变和变形体的刚体位移。

变形按照其速度一般可分为：长周期变形、短周期变形和瞬时变形。

变形按其特点可分为弹性变形和塑性变形两类。

变形观测的精度要求制定变形监测精度取决于监测目的、允许变形的大小、仪器和方法所能达到的精度。

一般而言，实用目的观测中误差应小于允许变形值的1/10～1/20，科研目的观测中误差应小于允许变形值的1/20～1/100(1971年国际测量工作者联合会第十三界会议提出)监测测精度及监测周期的合理确定监测精度与监测周期和位移速度之间存在一定的相互制约的关系：①当位移速度一定时, 监测周期越短对监测精度的要求越高；②当复测周期一定时, 位移速度越快对监测精度的要求越低；③当位移速度很小时, 要求有很高的监测精度和较长的复测周期；④随着位移速度的增大, 可以相应地缩短复测周期和降低监测精度。

变形监测总结
嘿，大家好呀！今天我来给你们讲讲变形监测总结。

你知道吗，变形监测就好比是我们生活中的健康卫士！就像我们会定期去体检一样，建筑物呀、桥梁呀等等也都需要这样的“体检”呢！比如说，那高楼大厦要是没好好监测，万一哪天歪了倒塌了可咋办？那不是要出大事情嘛！
咱们就说那次监测一个老桥梁吧，哎呀呀，可真是让我们操碎了心啊！我们一群人整天围着它转，各种仪器设备上阵，就跟照顾宝贝似的。

每天都仔细地记录数据，生怕漏了啥重要信息。

这不就是像咱对自己特别宝贝的东西一样爱护嘛！每次看到数据没什么大变化，我们就松一口气，一旦有点风吹草动，那心立马就悬起来了呀！
我记得有次狂风暴雨，我们那个担心啊，就怕桥会出啥问题。

赶紧跑去查看，边跑还边念叨：“可千万别出事儿呀！”这感觉就跟担心家人的安危似的。

结果一看，还好还好，一切正常，那种如释重负的感觉，真的没法形容！
还有一次，监测一个大土坡，那简直是个大麻烦呀！土坡随时可能滑坡，这多危险呀！我们就像守护天使一样，一刻不停地盯着，稍有异常就要赶紧采取措施。

变形监测这个工作呀，虽然有时候很辛苦，压力也大，但我们也觉得很有意义呀！想到通过我们的努力能保障大家的安全，这心里就特别自豪。

这不就是我们的价值所在嘛！
所以啊，变形监测真的超级重要！它就像是默默守护着一切的无名英雄，虽然不显眼，但却不可或缺！你们觉得呢？。

第1章概述简述变形监测的定义。

答：对被监测的对象或物体(简称变形体)进行测量以确定其空间位置及内部形态随时间的变化特征。

变形监测又称变形测量或变形观测。

变形体一般包括工程建筑物、技术设备以及其他自然或人工对象。

简述安全监测的主要目的。

答：分析和评价建筑物的安全状态；验证设计参数；反馈设计施工质量；研究正常的变形规律和预报变形的方法。

简述变形监测的特点。

答：周期性重复观测；精度要求高；多种观测技术的综合应用；监测网着重于研究点位的变化。

简述建筑物产生变形的原因。

答：主要可分为外部原因和内部原因两个方面。

外部原因主要有：建筑物的自重、使用中的动荷载、振动或风力等因素引起的附加荷载、地下水位的升降、建筑物附近新工程施工对地基的扰动等等。

内部原因主要有：地质勘探不充分、设计错误、施工质量差、施工方法不当等。

建筑物变形一般如何进行分类？答：在通常情况下，变形可分为静态变形和动态变形两大类。

静态变形主要指变形体随时间的变化而发生的变形，这种变形一般速度较慢，需要较长的时间才能被发觉。

动态变形主要指变形体在外界荷载的作用下发生的变形，这种变形的大小和速度与荷载密切相关，在通常情况下，荷载的作用将使变形即刻发生。

建筑物变形监测的主要内容有哪几类？答：对于不同类型的变形体，其监测的内容和方法有一定的差异。

总的来说可以分成现场巡视、位移监测、渗流监测、应力监测、环境量监测等几个方面。

环境量监测的主要内容有哪些？答：环境量监测一般包括气温、气压、降水量、风力、风向等。

现场巡视检查的主要方法有哪些？答：巡视检查的方法主要依靠目视、耳听、手摸、鼻嗅等直观方法，也可辅以锤、钎、量具、放大镜、望远镜、照相机、摄像机等工器具进行。

位移监测的主要内容有哪些？答：位移监测主要包括沉降监测、水平位移监测、挠度监测、裂缝监测等。

渗流监测的主要内容有哪些？答：渗流监测主要包括地下水位监测、渗透压力监测、渗流量监测等。

对于水工建筑物，还要包括扬压力监测、水质监测等。

工程变形监测个人工作总结在工程变形监测方面，作为一名工程技术人员，我负责对各种工程结构的变形进行监测和分析。

在过去的一段时间里，我对自己进行了总结和反思，希望能够不断提高自己的工作能力和水平。

首先，我在工程变形监测方面积累了丰富的实践经验。

通过对不同类型的建筑结构、桥梁和地质体进行监测，我学会了如何选择合适的监测方法和设备，掌握了不同结构监测数据的分析和解读技巧。

同时，我不断学习和实践，努力提高自己的专业技能和知识水平，不断优化监测方案，提高监测数据的可靠性和准确性。

其次，我在工程变形监测方面注重团队合作和沟通。

作为一个团队的成员，我深知只有团结合作，才能够更好地完成工程变形监测任务。

因此，我积极与团队成员沟通合作，共同解决监测工作中遇到的问题，协助团队完成监测数据的分析和报告的编制。

同时，我也善于与客户沟通，及时了解客户的需求和意见，为客户提供高质量的监测服务。

最后，我在工程变形监测个人工作总结中认识到了自身的不足之处。

在工作中，我遇到了监测数据异常的处理、监测设备故障的应急处理等问题，这些都是我需要不断学习和提高的方面。

因此，我会继续注重学习和实践，提高自己的专业水平和工作能力，为工程变形监测工作做出更大的贡献。

综上所述，工程变形监测是一项复杂的工程技术工作，我将继续不断努力，提高自己的技术水平和专业能力，为工程变形监测工作做出更大的贡献。

在过去的工程变形监测工作中，我所负责的项目包括建筑物的沉降监测、桥梁变形监测以及地质体变形监测等。

通过这些项目的实践经验，我深刻认识到了工程变形监测对于工程结构的安全性和稳定性具有至关重要的作用，因此在工作中，我始终把质量和准确性作为首要目标。

首先，在工程变形监测方面，我注重了解并掌握了不同监测方法和设备的特点和应用场景。

针对不同类型的工程结构，选择合适的监测方法和设备十分重要。

例如，对于建筑物的沉降监测，我们通常会采用水准测量、测斜仪等设备，而对于桥梁的变形监测则可能需要采用激光测距仪、位移传感器等设备。
