磁路的基本概念和基本定律在很多电工设备（象变压器、电机、电磁铁等）中，不仅有电路的问题，同时还有磁路的问题，这一章，我们就学习磁的相关知识。
一、磁铁及其性质：人们把物体能够吸引铁、钴等金属及其合金的性质叫做磁性，把具有磁性的物体叫做磁体（磁铁）。
磁体两端磁性最强的区域叫磁极。
任何磁体都具有两个磁极，而且无论把磁体怎样分割总保持有两个异性磁极，也就是说，N极和S极总是成对出现的。
与电荷间的相互作用力相似，磁极间也存在相互的作用力，且同极性相互排斥，异极性相互吸引。
1．1磁场与磁感应线磁铁周围和电流周围都存在磁场。
磁场具有力和能的特征。
磁感应线能形象地描述磁场。
它们是互不交叉的闭合曲线，在磁体外部有N极指向S极，在磁体内部由S极指向N极，磁感应线上某点的切线方向表示该点的磁场方向，其疏密程度表示磁场的强弱。
1．2描述磁场的物理量：磁感应强度B：在磁场中垂直于磁场方向的通电导线所受电磁力F与电流I和导线有效长度L的乘积IL的比值即为该处的磁感应强度，即B＝F/IL，单位：特斯拉。
磁感应强度是表示磁场中某点磁场强弱和方向的物理量，它是一个矢量，它与电流之间的方向关系可用右手螺旋定则来确定。

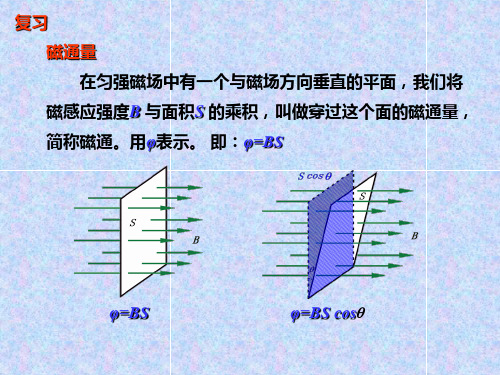

磁通∮：磁感应强度B和与它垂直方向的某一截面积S的乘积，称为通过该面积的磁通，即∮＝BS，由上式可知，磁感应强度在数值上可以看作与磁场方向相垂直的单位面积所通过的磁通，故又称为磁通密度，单位是伏.秒，通常称为“韦”。
磁通∮是描述磁场在空间分布的物理量。
磁导率u是说明媒体介质导磁性能的物理量。
1．3定则电流与其产生磁场的方向可用安培定则（又称右手螺旋法则）来判断。
安培定则既适用于判断电流产生的磁场方向，也可用于在已知磁场方向时判断电流的方向。
1.直线电流产生的磁场，以右手拇指的指向表示电流方向，弯曲四指的指向即为磁场方向。
2.环形电流产生的磁场：以右手弯曲的四指表示电流方向，拇指所指的方向即为磁场方向。
3．通电导体在磁场内的受力方向，用左手定则来判断。
第八章磁路和铁心线圈§8-3 磁路的基本定律一、磁路很多电气设备需要较强的磁场或较大的磁通。
为了得到较强的磁场，许多电工设备都把线圈绕在铁心上。
如图所示，当线圈中通以电流后，大部分磁通沿铁心构成回路，这部分磁通称为主磁通，用Φ表示。
还有一小部分磁通经过周围的非铁磁性物质而闭合，这部分磁通称为漏磁通，用Φs表示。
通常把主磁通经过的路径叫做磁路。
二、磁路的基尔霍夫第一定律根据磁通的连续性原理,忽略漏磁通时，可以认为全部磁通都在磁路内通过，那么在同一支路内的磁通处处相等；而对于有分支的磁路，磁路的分支处称为磁路的节点。
对于磁路的任一节点，穿入节点的磁通等于穿出节点的磁通，即通过磁路的任一节点的磁通的代数和为零，这就是磁路的基尔霍夫第一定律，其表达式为∑=Φ0应用上式时，若规定穿出节点的磁通取正号，则穿入节点的磁通取负号。
（当然也可以规定穿入节点的磁通取正号，穿出节点的磁通取负号。
）三、磁路的基尔霍夫第二定律磁路中某段磁路的长度L与其磁场强度H的乘积HL称为这段磁表示，即路的磁压。
磁压用Um=UHLm线圈的电流I与线圈的匝数N的乘积NI称为磁动势或磁通势。
磁动势用F表示，即NIF=磁压和磁动势的单位均为安培（A）。
磁路的基尔霍夫第二定律的内容是：对于磁路中的任一闭合路径，沿该闭合路径的各段上磁压代数和等于环绕此闭合路径的所有磁动势的代数和。
其表达式为应用上式时，先选定一个绕行正方向，磁场强度H 的方向与绕行方向一致的磁压取正号，反之取负号；电流的方向与绕行方向成右手螺旋关系的磁动势取正号，否则取负号。
∑∑=F U m四、磁路的欧姆定律若磁路中某段磁路的磁导率为μ，长度为L ，横截面积为S ，磁通为Φ，则该段磁路的磁压为Φ=Φ===SL L S L B HL U m μμμSL R m μ=称R m 为磁阻，单位为1/亨(1/H)。
Φ=m m R U 磁路的欧姆定律。
磁通连续性原理磁通连续性原理是电磁学中的一个重要概念，它描述了磁场在不同介质之间的传播和变化规律。
在电磁学中，磁场是一种物质周围的力场，其变化规律受到磁通连续性原理的影响。
本文将从磁通的概念、磁通连续性原理的表述以及应用实例等方面进行介绍。
首先，我们来了解一下磁通的概念。
磁通是描述磁场强度的物理量，通常用Φ表示，单位为韦伯（Wb）。
在一个闭合线圈中，磁通的大小与磁场强度和线圈的面积成正比，即Φ=B×S，其中B为磁感应强度，S为面积。
磁通是描述磁场在空间中传播和变化的重要物理量。
接下来，我们来介绍磁通连续性原理的表述。
磁通连续性原理指出，在任意闭合曲面上，磁通的总量保持不变。
换句话说，当磁场穿过一个闭合曲面时，磁通的总量保持恒定，即Φ1=Φ2。
这一原理反映了磁场的连续性和守恒性，对于分析和计算磁场的传播和变化具有重要意义。
磁通连续性原理在实际中有着广泛的应用。
例如，在电磁感应现象中，根据磁通连续性原理可以推导出法拉第电磁感应定律，即感生电动势的大小与磁通的变化率成正比。
又如在电磁波传播中，磁通连续性原理可以帮助我们理解电磁波在不同介质中的传播规律，以及反射、折射等现象。
除此之外，磁通连续性原理还在电磁场的分析和计算中发挥着重要作用。
通过磁通连续性原理，我们可以建立起电磁场的数学模型，进而进行电磁场的定量分析和计算。
在电磁学领域的研究和工程应用中，磁通连续性原理是一个基础而又重要的概念。
总之，磁通连续性原理是电磁学中的重要概念，它描述了磁场在不同介质之间的传播和变化规律。
通过对磁通的概念、磁通连续性原理的表述以及应用实例的介绍，我们可以更好地理解和应用这一原理，为电磁学的学习和研究提供帮助。
希望本文的介绍能够对读者有所启发，进一步深入了解和掌握磁通连续性原理。

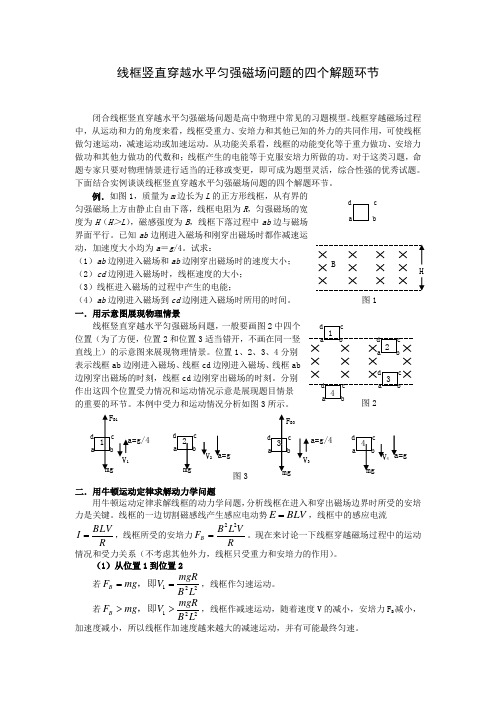

线框竖直穿越水平匀强磁场问题的四个解题环节闭合线框竖直穿越水平匀强磁场问题是高中物理中常见的习题模型。
线框穿越磁场过程中，从运动和力的角度来看，线框受重力、安培力和其他已知的外力的共同作用，可使线框做匀速运动，减速运动或加速运动。
从功能关系看，线框的动能变化等于重力做功、安培力做功和其他力做功的代数和；线框产生的电能等于克服安培力所做的功。
对于这类习题，命题专家只要对物理情景进行适当的迁移或变更，即可成为题型灵活，综合性强的优秀试题。
下面结合实例谈谈线框竖直穿越水平匀强磁场问题的四个解题环节。
例．如图1，质量为m 边长为L 的正方形线框，从有界的匀强磁场上方由静止自由下落，线框电阻为R ，匀强磁场的宽度为H （H ＞L ），磁感强度为B ，线框下落过程中ab 边与磁场界面平行。
已知ab 边刚进入磁场和刚穿出磁场时都作减速运动，加速度大小均为a ＝g /4。
试求：（1）ab 边刚进入磁场和ab 边刚穿出磁场时的速度大小； （2）cd 边刚进入磁场时，线框速度的大小；（3）线框进入磁场的过程中产生的电能；（4）ab 边刚进入磁场到cd 边刚进入磁场时所用的时间。
一．用示意图展现物理情景线框竖直穿越水平匀强磁场问题，一般要画图2中四个位置（为了方便，位置2和位置3适当错开，不画在同一竖直线上）的示意图来展现物理情景。
位置1、2、3、4分别表示线框ab 边刚进入磁场、线框cd 边刚进入磁场、线框ab边刚穿出磁场的时刻，线框cd 边刚穿出磁场的时刻。
分别作出这四个位置受力情况和运动情况示意是展现题目情景的重要的环节。
本例中受力和运动情况分析如图3所示。
二．用牛顿运动定律求解动力学问题用牛顿运动定律求解线框的动力学问题，分析线框在进入和穿出磁场边界时所受的安培力是关键。
线框的一边切割磁感线产生感应电动势BLV E =，线框中的感应电流RBLVI =，线框所受的安培力R V L B F B 22=。
现在来讨论一下线框穿越磁场过程中的运动情况和受力关系（不考虑其他外力，线框只受重力和安培力的作用）。
高中物理磁感应问题的解题技巧在高中物理学习中，磁感应问题是一个常见而重要的考点。
理解和掌握磁感应的概念以及解题技巧对于学生来说至关重要。
本文将通过具体的题目举例，分析磁感应问题的考点，并给出解题技巧，帮助高中学生和他们的父母更好地应对这类问题。
1. 题目类型一：导线在磁场中受力问题例如，一根长为L的导线以速度v垂直于磁感应强度B的方向进入磁场，求导线在磁场中受到的力。
解题技巧：首先，根据洛伦兹力的公式F = qvBsinθ，我们知道导线受到的力与导线上的电荷数目、速度、磁感应强度和导线与磁场的夹角有关。
在这个问题中，我们可以将导线上的电荷数目视为单位长度上的电荷数目乘以导线的长度L。
然后，我们可以利用叉乘的性质，将叉乘的结果表示为两个向量的模长与夹角的乘积，即F = ILBsinθ，其中I为单位长度上的电流强度。
最后，根据导线上的电流I与导线上的电荷数目和速度的关系，我们可以得到F = qvBsinθ。
通过这个例子，我们可以看到在解决导线在磁场中受力问题时，首先要明确洛伦兹力的公式，然后根据具体情况进行变形和求解。
2. 题目类型二：电磁感应问题例如，一个圆形线圈的面积为A，磁感应强度B随时间的变化率为dB/dt，求线圈中产生的感应电动势。
解题技巧：对于电磁感应问题，我们需要运用法拉第电磁感应定律。
根据定律，感应电动势的大小等于磁通量的变化率。
在这个问题中，磁通量Φ等于磁感应强度B乘以线圈的面积A，即Φ = BA。
然后，我们可以通过对磁通量对时间的求导，得到感应电动势的大小，即ε = dΦ/dt = AdB/dt。
通过这个例子，我们可以看到在解决电磁感应问题时，首先要明确法拉第电磁感应定律的公式，然后根据具体情况进行变形和求解。
3. 题目类型三：电磁感应中的诱导电流问题例如，一个导体棒以速度v垂直于磁感应强度B的方向进入磁场，求导体棒两端的诱导电流。
解题技巧：对于诱导电流问题，我们需要运用洛伦兹力和欧姆定律。
匀强磁场知识点总结引言磁场是物质围绕某一物体时所产生的一种力量场。
在我们日常生活中，磁场无处不在。
比如，地球自身就产生着磁场，使得指南针能够指向地理北极。
此外，在工业和科学领域，磁场也有着广泛的应用，比如磁共振成像技术和磁力传感器等。
磁场可以分为不均匀磁场和均匀磁场两种，本文将主要讨论均匀磁场。
一、均匀磁场的产生均匀磁场可以由多种方法产生，其中最常见的就是通过电流在导体中的作用。
根据安培定则，电流会在其周围产生磁场。
通过这种方式，可以在磁铁或者电磁体中产生均匀磁场。
此外，通过磁场的演化过程也可以模拟均匀磁场。
通过电子在磁场中的偏转和磁振子的作用，我们可以得到电子轨道的均匀磁场。
二、均匀磁场的特点1. 磁感应强度均匀分布均匀磁场在其作用范围内，磁感应强度保持均匀分布。
也就是说，在磁场中，任何一点的磁感应强度都是相同的。
2. 磁场力对带电粒子的作用力是均匀的在均匀磁场中，带电粒子受到的磁场力是均匀分布的。
这也是为什么我们可以用磁场来控制带电粒子的运动。
3. 磁场方向保持不变均匀磁场的方向在其作用范围内不会改变。
这也是我们在使用磁场进行导航时，磁针可以稳定指向地理北极的原因。
三、均匀磁场的测量为了对均匀磁场进行测量，我们通常使用磁通量计。
磁通量计是一种用来测量磁场强度的仪器，它通过探测磁场中的磁感应强度来精确测量磁场的强度和方向。
四、带电粒子在均匀磁场中的运动1. 洛伦兹力洛伦兹力是带电粒子在均匀磁场中所受到的力。
它是由带电粒子的电荷和速度以及磁场的磁感应强度决定的。
在均匀磁场中，洛伦兹力会使得带电粒子受到一个垂直于速度方向的力，这会导致带电粒子做曲线运动。
2. 做曲线运动的轨迹带电粒子在均匀磁场中的运动轨迹通常是一个圆弧线，这是由于洛伦兹力的作用导致带电粒子受到一个向心力。
3. 带电粒子在均匀磁场中的速度和轨道的关系带电粒子在均匀磁场中做曲线运动，速度和轨道之间有一定的关系。
通过分析洛伦兹力和向心力的平衡关系，我们可以得到带电粒子在均匀磁场中的速度和轨道的关系。
电磁场理论中的磁通连续性方程推导电磁场理论是物理学中的重要分支，它研究了电磁场的产生、传播和相互作用。
其中，磁通连续性方程是电磁场理论中的重要基本方程之一。
本文将对磁通连续性方程进行推导，并探讨其在电磁学中的应用。
首先，我们来回顾一下电磁学的基本知识。
根据安培环路定理，磁场的旋度等于电流密度的比例，即∇×B=μ0J，其中B为磁场强度，J为电流密度，μ0为真空中的磁导率。
根据法拉第电磁感应定律，磁通量的变化率等于电场强度的环路积分，即∮E·dl=-dΦ/dt，其中E为电场强度，Φ为磁通量，t为时间。
在电磁学中，磁通连续性方程描述了磁通量的守恒性质。
它表明，磁通量在空间中的变化由电流密度和电场强度的变化引起。
为了推导磁通连续性方程，我们需要运用高斯定律和斯托克斯定理。
首先，考虑一个任意闭合曲面S，根据高斯定律，磁场强度的通量通过曲面S等于该曲面内的磁场强度的总源数。
即∮B·dA=∫∫∫∇·BdV=∫∫∫(∇×B)·dV=∫∫∫(μ0J)·dV，其中dA为曲面元素面积，dV为体元素体积。
接下来，我们运用斯托克斯定理将曲面积分转化为线积分。
考虑一个以曲面S为边界的任意闭合曲线C，根据斯托克斯定理，曲线C上的环流等于曲面S内的磁场强度的通量。
即∮B·dl=∫∫S(∇×B)·dA=∫∫S(μ0J)·dA，其中dl为曲线元素长度。
将上述两个等式联立，我们可以得到磁通连续性方程的推导过程。
即∮B·dl=∮B·dA=∫∫S(μ0J)·dA，根据矢量运算的性质，我们可以将上式改写为∮(B·dl-μ0J·dA)=0。
根据微积分的基本定理，上式成立意味着被积函数恒等于常数。
因此，我们可以得到磁通连续性方程的最终形式：B·dl-μ0J·dA=0。
磁场力线在磁体中的分布与连通性磁场力线是磁体中磁场分布的可视化表达方式，它能够帮助我们理解磁场的特性和行为。
了解磁场力线的分布和连通性对于研究磁体的性能以及应用具有重要意义。
在一个磁体中，磁场力线是由磁场的磁感线构成的。
根据安培环路定理，磁场力线是封闭曲线，且没有起点和终点。
在磁体中，磁场力线可以通过其密度来显示磁场的强度，磁场力线越密集，磁场的强度就越大。
磁场力线的分布和连通性与磁体的形状和结构密切相关。
例如，一个长直形螺线管状的磁体，其磁场力线是沿着其轴线方向分布的。
而一个薄平面线圈的磁体，由于线圈的对称性，磁场力线在平面内呈径向分布。
不同形状和结构的磁体会导致磁场力线的分布有所不同。
若将一个磁体切割成两个部分，根据磁力线的特性，我们可以发现无论切割的位置在哪里，磁场力线总是在两个切割表面上连通的。
这是因为磁场力线没有起点和终点，它们始终形成闭合曲线。
这种连通性是磁场力线独有的性质，它使得磁场能够自由地在磁体内部传递和转移能量。
磁场力线的连通性也决定了磁体的磁连接性能。
磁连接性是指磁体内部不同位置的磁场之间的相互作用程度。
磁连接性越好，磁场能够更有效地传递和转移能量。
在一些应用中，如电动机和发电机等，磁连接性对于提高效率和性能至关重要。
为了优化磁连接性，我们可以采取一些方法。
一种方法是增加磁体的尺寸，这样可以增加磁场力线的密度，提高磁连接性。
另一种方法是通过特殊的磁体结构设计，使磁场力线的分布更加均匀和集中。
这样可以减小磁场力线的阻抗，提高磁连接性。
除了磁体本身的形状和结构，外部条件也会对磁场力线的分布和连通性产生影响。
例如，如果有其他物体或材料靠近磁体，可能会改变磁场力线的传播路径和分布。
这种影响也需要在设计磁体时予以考虑。
总之，磁场力线在磁体中的分布和连通性是研究磁体性能和应用的重要方面。
深入理解磁场力线的特性和行为，有助于优化磁体的设计和改进其性能。
同时，也需要考虑外部因素对磁场力线的影响，以确保磁体能够达到预期的性能和效果。
