气动回路应用实例讲解

⽓动系统基本回路讲解及举例1、换向控制回路采⽤⼆位五通阀的换向控制回路，使⽤双电控阀具有记忆功能，电磁阀失电时，⽓缸仍能保持在原有的⼯作状态问:单电控失电会怎样？采⽤三位五通阀的换向控制回路三种三位机能中位封闭式中位加压式中位排⽓式2、压⼒（⼒）控制回路⽓源压⼒控制主要是指使空压机的输出压⼒保持在储⽓罐所允许的额定压⼒以下为保持稳定的性能，应提供给系统⼀种稳定的⼯作压⼒，该压⼒设定是通过三联件（F.R.L)来实现的双压驱动回路：在⽓动系统中，有时需要提供两种不同的压⼒，来驱动双作⽤⽓缸在不同⽅向上的运动，采⽤减压阀的双压驱动回路电磁铁得电，⽓缸以⾼压伸出电磁铁失电，由减压阀控制⽓缸以较低压⼒返回多级压⼒控制回路在⼀些场合，需要根据⼯件重量的不同，设定低、中、⾼三种平衡压⼒利⽤电⽓⽐例阀进⾏压⼒⽆级控制，电⽓⽐例阀的⼊⼝应该安装微雾分离器3、位置控制回路利⽤双位⽓缸,可以实现多达三个定位点的位置控制利⽤带锁⽓缸,可以实现中间定位控制⼆位三通电磁阀SD3失电，带锁⽓缸锁紧制动；得电，制动解除4、速度控制回路利⽤快速排⽓阀，减少排⽓背压，实现⾼速驱动5、同步控制回路·利⽤节流阀使流⼊和流出执⾏机构的流量保持⼀致·⽓缸的活塞杆通过齿轮齿条机构连接起来，实现同步动作·⽓缸的活塞杆通过⽓液转换缸实现同步动作6、安全控制回路防⽌起动飞出回路·在⽓缸起动前使其排⽓侧产⽣背压·采⽤⼊⼝节流调速终端瞬时加压回路·采⽤SSC阀来实现·同样可以实现防⽌活塞杆⾼速伸出落下防⽌回路·采⽤制动⽓缸·采⽤先导式单向阀。

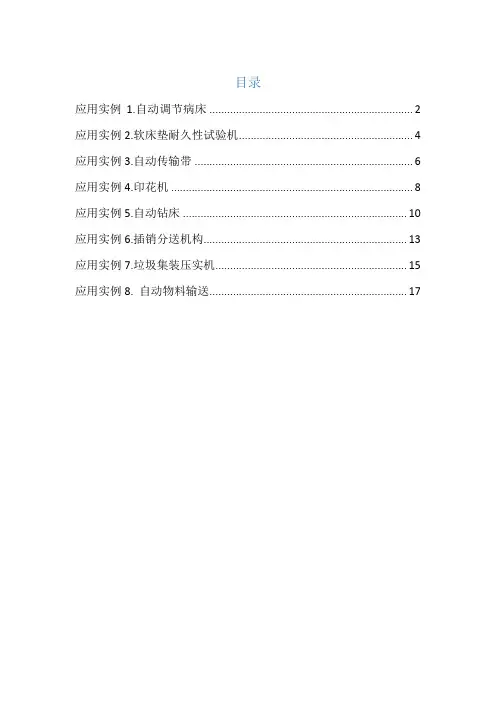

目录应用实例1.自动调节病床 (2)应用实例2.软床垫耐久性试验机 (4)应用实例3.自动传输带 (6)应用实例4.印花机 (8)应用实例5.自动钻床 (10)应用实例6.插销分送机构 (13)应用实例7.垃圾集装压实机 (15)应用实例8. 自动物料输送 (17)应用实例1.自动调节病床在医院的住院病人中，有一些是行动不便的，特别是大小便需要有人照料。

自动调节病床为这类病人解决了难题，病人只需轻轻压下一个按钮，便桶就可以从床下自动移至对病人合适的位置，用完后病人只需松开按钮，便桶就可以移回原位，如图 1 所示。

图1自动调节病床自动调节病床由两只气缸控制，水平气缸 A 使便桶水平移动，垂直气缸 B 使可动床垫移开或复位。

操作步骤如下：当病人压下按钮时，气缸 B 后退，退到底后，A 气缸退回，便桶到位；当病人松开按钮时，气缸 A 前进，进到头后，B 气缸上升，便桶、床垫恢复原位。

控制系统如图 2 所示，b0 为 B 气缸退到底后的行程开关，a1 为 A 气缸伸到前端的行程开关，只有当 B 气缸将b0 压下后，A 气缸才能退回，另外只有当 A 气缸压下a1 后，B 气缸才能顶出。

图2自动调节病床气动控制系统应用实例2.软床垫耐久性试验机试验对象为软床垫，试验要求两个一定形状和质量的模块，从规定的高度以一定频率交替加载，以模拟日常使用条件，检验软床垫对长期重复性载荷的承载能力，试验机如图3所示。

图3软床垫耐久性试验机气缸A、B 带动两个模块，上下交替加载，其顺序动作为：A1 T1 A0 T2 B1 T1 B0 T2，每次动作间隔需延时T1，自动循环加载，自动计加载次数，计数到达设定值后，自动停止，位置流程图如图4：图4软床垫耐久性试验机位置流程图采用步进模块对系统进行设计，如图5，计数信号为w1、w2，由两只延时阀实现动作间隔延时，启动时同时对步进模块总复位，计数器可进行预先置数，当达到设定值时发出停止信号。
