AOB19系列可编程数显功率因数、相位表使用说明书安装、使用产品前，请阅读使用说明书A OB 19系列表R S485是原指针式表或普通数字式表的理想换代产品。
本系列仪表最大的特色是采用了功率因数、相位和频率测量线路，实现功率因数表可通过键盘查看频率和相位值，而相位表可通过键盘查看频率和功率因数值的功能，仪表均●用途●技术特点数显功率因数、相位为新一代可编程智能表，主要用于对单相或三相用电线路中的功率因数、相位（功率因数角度）值进行实时测量与指示，并通过接口或模拟量变送输出接口对被测电量数据进行远传。
具有测量精度高、稳定性好、长期工作免调校、可通过面板按键现场设置参数等特点，功率因数、相位功率因数、相位通用化和模块化的设计方式，单只仪表内同时集成了备有开关量输出（上下限报警）模块、模拟量变送输出模块、RS 485数字通讯模块供用户任意选择，且各模块都采用插拔方式设计，用户可根据需要对仪表的各功能模块随意进行组合与增减。
通过仪表键盘可非常方便地实现对仪表的上下限报警值（或范围）及报警切换差、通讯地址及通讯波特率、变送输出方式及变送输出范围、数字滤波系数等参数的设置。
仪表内部取消了调校电位器，采用软件调校方式进行生产，模块化和通用化的设计方式大幅降低了仪表的生产成本，使本仪表具有极高的性价比。
一、概述－－1二、型号定义K ：继电器触点输出B ：模拟量变送输出R S4RS RS N ：继电器触点输出+模拟量变送输出+RS 485通讯接口仪表外形选择：H X 3：三相三线交流信号输入4：单相交流信号输入安装式数字电表系列产品代号显示方式选择：1:数码管显示输出方式选择：X :显示仪表，无输出功能T:85通讯接口S :继电器触点输出+485通讯接口D :模拟量变送输出+485通讯接口1：16槽形、2：42方形、3：6方形、4：46槽形、5：96×48槽形、7：72×72方形、8：48×48方形、9：96×96方形仪表类型选择：表示为功率因数表，表示为相位表信号接入方式选择：－－2AOB19-□□□□□三、技术参数3.1功率因数测量显示范围：0.000C～0.500C～1.000～0.500L～0.000L3.2相位测量显示范围：0°～359.9°3.3频率测量显示范围：45.00～65.00H z3.4功率因数测量准确度：±0.013.5相位测量准确度：±1°3.6分辨力：功率因数显示分辨力为0.001，频率显示分辨力为0.01H z，相位显示分辨力为0.1°3.7采样速率：约3次/s3.8额定输入电压：AC100V±10%、220V±10%、380V±10%3.9输入电流：1～5A3.10电压输入回路功耗：＜1V A3.11电流输入回路功耗：＜0.5V A3－－3.12AC /DC 85260V A C220V 10%50/60H z3.133.14----3.15,A C250V /2A D C30V/2A 3.16D C 010m A 020m A 420m A 0.5%FS 3.175003.180.000C 10.001L 0359.93.19RS 485M O DB U S_R T U 环境：温度～℃，湿度≤的无腐蚀性场合辅助电源：～或±辅助电源功耗：VA3无信号输入时提示信息：显示字符“”报警输出：上下限报警同一继电器输出触点容量为、。

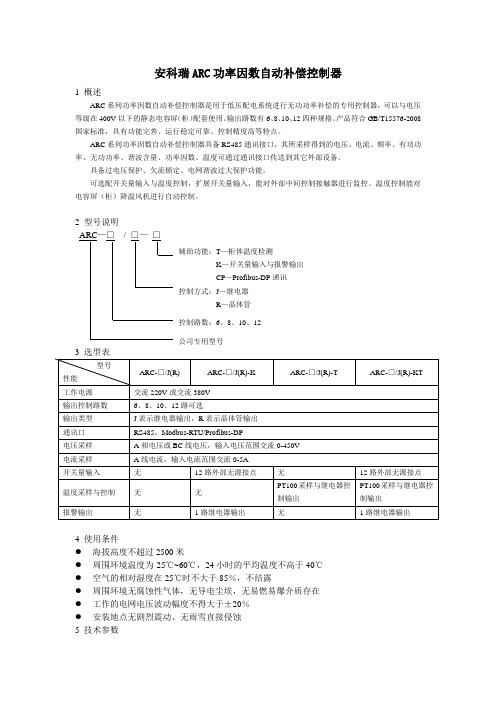

安科瑞ARC功率因数自动补偿控制器1 概述ARC系列功率因数自动补偿控制器是用于低压配电系统进行无功功率补偿的专用控制器，可以与电压等级在400V以下的静态电容屏（柜）配套使用。
输出路数有6、8、10、12四种规格。
产品符合GB/T15576-2008国家标准，具有功能完善、运行稳定可靠、控制精度高等特点。
ARC系列功率因数自动补偿控制器具备RS485通讯接口，其所采样得到的电压、电流、频率、有功功率、无功功率、谐波含量、功率因数、温度可通过通讯接口传送到其它外部设备。
具备过电压保护、欠流锁定、电网谐波过大保护功能。
可选配开关量输入与温度控制，扩展开关量输入，能对外部中间控制接触器进行监控。
温度控制能对电容屏（柜）降温风机进行自动控制。
2 型号说明4 使用条件●海拔高度不超过2500米●周围环境温度为-25℃~60℃，24小时的平均温度不高于40℃●空气的相对湿度在25℃时不大于85％，不结露●周围环境无腐蚀性气体，无导电尘埃，无易燃易爆介质存在●工作的电网电压波动幅度不得大于±20％●安装地点无剧烈震动、无雨雪直接侵蚀5 技术参数6 外形及尺寸(mm)正视图 侧视图 盘面开孔7 接线端子 上排端子21222324252627D O 1D O 2D O 3D O 4D O 5D O 6C O M 1D O 7D O 8D O 9D O 10D O 11D O 12C O M 2控制输出Control output控制输出Control output28293031323334中排端子DI1DI2DI3DI4DI5DI6DI7DI8DI9D I10D I11D I12C O M 3R x1R x2N c D o 13D o 14C O M 440414243444546474849505152535455353637开关量输入Switching input开关量输出Switching output温度节点Temperaturenode下排端子1234567OV 220V 380V V1V2I1I2TXATXB C O M 0C O M891011通讯端口Communication port检测电流Test current检测电压Test voltage 辅助电源Auxiliary power9 接线图。
功率因数补偿控制器使用说明一、简介功率因数补偿控制器是一种电力设备，用于改善电力系统中的功率因数，提高电能利用效率。
它通过监测电网中的功率因数，并根据设定值进行自动调节，以实现功率因数的补偿。
本文将详细介绍功率因数补偿控制器的使用方法和注意事项。
二、安装与接线1. 安装位置：功率因数补偿控制器通常安装在电力系统的配电柜或电容器组中，应选择干燥、通风良好的位置，避免阳光直射和高温环境。
2. 接线方法：根据控制器的接线图，正确连接电源、电容器和电力系统的三相电源线，确保接线牢固可靠。
三、参数设置1. 功率因数设定：根据实际需求和电力系统的特点，设定合适的功率因数范围。
一般情况下，工业用电的功率因数设定在0.95左右较为合适。
2. 容量设定：根据电力系统的负载情况和需求，选择适当的电容器容量。
容量过大会造成能耗增加，容量过小则无法达到良好的功率因数补偿效果。
3. 延时设定：功率因数补偿控制器通常具有延时功能，可以设置电容器的接入延时时间，以避免电容器频繁开关对电力系统产生冲击。
四、使用注意事项1. 绝缘检测：在安装和使用功率因数补偿控制器之前，应进行绝缘检测，确保设备和电力系统的绝缘性能符合要求。
2. 防雷保护：功率因数补偿控制器应配备雷电保护装置，以防止雷电对设备造成损坏。
3. 定期检查：定期检查功率因数补偿控制器的工作状态和接线的牢固性，及时发现并解决问题，确保设备的正常运行。
4. 维护保养：定期清洁功率因数补偿控制器，保持设备表面的清洁，并定期对电容器进行维护，如检查电容器的电压、电流等参数，确保电容器的正常工作。
五、优点与应用领域1. 优点：功率因数补偿控制器可以提高电能利用率，减少电网线损，降低用电成本；同时，它还可以改善电力系统的稳定性，减少电力设备的损耗，延长设备的使用寿命。
2. 应用领域：功率因数补偿控制器广泛应用于工业生产、商业建筑、医疗设施等领域的电力系统中，能够有效改善电力质量，提高供电可靠性。
安科瑞PZ系列电力监控仪表安装使用说明书提要：本文简要介绍了安科瑞PZ系列电力监控仪表的基本功能和特点，然后结合实际操作，详细阐述了该产品的安装、调试和使用方法，最后给出了注意事项和常见故障的解决方法。
一、产品概述安科瑞PZ系列电力监控仪表是一种用于电力系统监测和分析的专业仪器，可以实时监测电力系统的电压、电流、功率因数等参数，还可以实现对电力质量的监测和分析。
该产品具有价格实惠、功能齐全、安装方便等特点，广泛应用于各种电力系统的监测与管理。
二、安装步骤1、选择安装位置安装位置应该选择在电源系统的主干线上，即进入变压器前的主线或其他较大电流的支路上。
安装位置还应满足以下条件：（1）位置空旷，通风良好；（2）安装处应避免受振动、冲击、湿度等环境因素的影响；（3）应保证与相邻设备之间有足够的安全距离。
2、安装电源线将电源线插入仪表接口，注意极性，然后将仪表的另一端连接到电源插座上。
3、安装电流互感器将电流互感器安装在所选取的电缆上，周围不应存在易导致误差的磁性或电感性物体。
并使用扳手拧紧安装螺丝。
4、安装电压互感器将电压互感器安装在线路上，电压互感器的一端连接到电位器上，另一端与测试仪上的U1、U2端相连。
三、调试方法1、电流校准在单相接线模式下，将电流互感器安装在所需测量的长度处，调节仪器上的校准电位器，使仪器上显示的电流值达到实际电流值。
2、电压校准电压测量值可通过电源接线来自动修正，也可手动校准。
电压校准时，将测试仪连接到220V的市电上，调整仪器上的电压校准旋钮，使仪器显示的电压值与实际值相等。
3、功率测量校准调整功率校准旋钮，使测量的功率值与实际值相等。
四、使用方法1、启动与关闭打开仪表开关，仪表亮灯。
关闭时，先按“关闭”键使仪表灯熄灭，然后切断电源。
2、参数测量参数测量前，必须先进行电源及校准检查。
在测量时，确保仪表正常工作且上下限报警设置合理；通常建议定时检查仪器，保障仪表的精度与正常工作。
025ARC系列功率因数补偿控制器安装使用说明书V1.1目录1概述 (1)2产品型号规格 (1)3技术参数 (1)4安装指南 (2)4.1外形及安装尺寸 (2)4.2仪表及开孔示意图 (2)4.3安装示意图 (2)4.4端子排列 (2)4.5接线示例 (3)4.6注意事项 (4)5使用指南 (5)5.1面板指示 (5)5.2系统上电 (6)5.3测量数据查看状态 (6)5.4工作参数查看状态 (6)5.5工作参数设定状态 (7)5.6设定值对控制器的运行作用 (8)6通讯指南 (9)6.1概述 (9)6.2协议 (9)6.3错误校验码的生成方法 (10)6.4通讯应用格式详解 (10)6.5应用细节及参量地址表 (11)1概述ARC系列功率因数补偿控制器是低压配电系统补偿无功功率的专用控制器，可以与多种等级电压在400V 以下型号的静电容屏配套使用。
输出路数有6、8、10、12路四种规格。
产品符合标准JB/T9663－1999，具有功能完善、运行稳定可靠、控制精度高等特点。
ARC系列功率因数补偿控制器具备RS485通讯接口，其所采样得到的电压、电流、频率、有功功率、无功功率、有功谐波百分量、功率因数、温度可通过通讯接口传送到其它外部设备。
2产品型号规格表1产品型号规格及功能产品型号基本功能外形可选功能ARC-6/J ARC-6/R 交流电流、电压、频率、有功功率、无功功率、功率因数、谐波百分量测量；LED数码管显示；6路控制接点输出*42方形-T：柜体温度检测；-K：开关量输入与报警输出；ARC-8/J ARC-8/R 交流电流、电压、频率、有功功率、无功功率、功率因数、谐波百分量测量；LED数码管显示；8路控制接点输出*ARC-10/J ARC-10/R 交流电流、电压、频率、有功功率、无功功率、功率因数、谐波百分量测量；LED数码管显示；10路控制接点输出*ARC-12/J ARC-12/R 交流电流、电压、频率、有功功率、无功功率、功率因数、谐波百分量测量；LED数码管显示；12路控制接点输出*注*：控制输出方式：J为继电器控制输出；R为晶闸管控制输出3技术参数表2技术参数技术参数指标输入电压额定值：线电压Ubc=380VAC或相电压Ua=220VAC；电流额定值：Ia=5A过载电压：1.2倍连续，2倍持续30秒；电流：1.2倍连续，10倍持续5秒频率45Hz～65Hz功耗电压输入回路功耗均小于0.2VA测量形式真有效值（RMS）热电阻PT100精度等级电流、电压、有功功率、功率因数为0.5级；无功功率、谐波百分量为1.0级；频率为0.01Hz温度影响100ppm/℃（0～50℃）功能显示LED显示各电参量，投切指示、报警指示通讯RS485，Modbus-RTU协议；波特率2400/4800/9600/19200bps开关量输入12路干接点输入，内置电源,光耦隔离报警输出2路无源常开接点输出，触点容量2A250VAC/30VDC，过压、过谐报警等电源电压范围AC220V或AC380V（允许波动≤±20%）功耗<5VA（1）表2（续）技术参数技术参数指标绝缘电阻≥100MΩ工频耐压电源端子组与信号输入、输出端子组之间2kV/1min（RMS）环境温度工作：-10℃～+55℃贮存：-20℃～+70℃湿度5%～95%RH，不结露海拔≤2500m其他不含腐蚀性气体，无导电尘埃，无易燃易爆介质，无雨雪直接侵蚀，无剧烈震动外形尺寸120×120×85mm重量约1kg4安装指南4.1外形及安装尺寸表3外形及安装尺寸仪表外形面板尺寸壳体尺寸开孔尺寸单位：mm宽高宽高深宽高42方形120120106106851081084.2仪表及开孔示意图图1外形及开孔尺寸4.3安装示意图图2安装示意图4.4端子排列a）上排端子编号及功能2122232425262728293031323334K1K2K3K4K5K6COM1K7K8K9K10K11K12COM2控制输出控制输出（2）b）中排端子编号及功能40414243444546474849505152535455353637 DI1DI2DI3DI4DI5DI6DI7DI8DI9DI10DI11DI12COM3RX1RX2NC Do13Do14COM4开关量输入PT100输入开关量输出c）下排端子编号及功能12345678910110V220V380V V1V2I1I2TXA TXB COM0COM0辅助电源电压输入电流输入RS485通讯端口4.5接线示例图3工作电源为220V，相电压采样，继电器输出图4工作电源为380V，线电压采样，继电器输出（3）图5工作电源为AC220V，相电压采样，带隔离的复合开关输出图5工作电源为AC380V，线电压采样，带隔离的复合开关输出4.6注意事项4.6.1电压输入电压信号可取自BC线电压或A相电压，但接线方式要做对应的修改。
多功能表M1M 30C用户手册万兴P D FM 1M 30C 用户手册9A K K 108466A 0148FDP兴万M1M30C多功能表用户手册删除水印万兴PDF3目录1.一般信息 (5)1.1.手册的使用和保存 (5)1.2.版权 (5)1.3.免责声明 (5)1.4.一般安全警告 (5)1.5.网络安全免责声明 (6)2.包装内容 (7)3.技术特性 (8)3.1.设备说明 (8)3.2.主要功能 (8)3.3.型号 (8)3.4.外形尺寸 (9)3.5.技术数据 (10)4.安装 (12)4.1.装配 (12)4.2.拆卸 (13)4.3.接线图 (14)5.设备访问 (17)5.1.显示屏 (17)5.2.按钮 (19)5.3.数据输入 (20)6.首次调试 (23)6.1.首次使用所需密码（ＰＷＤ） (23)6.2.实时时钟（ＲＴＣ） (24)6.3．布线（ＷＩＲＩ） (24)6.4.电流互感器变比（C T ） (25)6.5.电压互感器变比（ＶＴ） (26)7.配置（CONF） (27)7.1.通用 （UNIT） (28)7.2.安装（INST） (31)7.3.历史（HIST） (34)7.4.输入/输出（I/O） (36)7.5.报警（ALM） (38)7.6.通信（COMM） (44)4册手户用表能功多 C 30 M 1M8.数据读取（READ） ...............................................................................................46 8.1.实时（REAL） ........................................................................................................46 8.2.电能（ENRG） .......................................................................................................48 8.3.电能质量（PWQT） .. (49)8.4.最大需量（DEMD ） ...............................................................................................50 8.5.平均值（AVG）.. (51)8.6.最大值（MAX）......................................................................................................52 8.7.最小值（MIN）. (53)8.8.I/O ...........................................................................................................................54 8.9.通知（NOTF）.........................................................................................................55 8.10.历史记录（LOG）................................................................................................59 8.11.计时器（TIME） ...................................................................................................60删除水印万兴PDF9.废弃处理 (61)5 M1M 30C多功能表用户手册1.一般信息1.1.手册的使用和保存在使用本设备之前，请仔细阅读本手册并遵守所述指示。
![安科瑞ARCM100说明书V1[1][1].0_2010.9](https://uimg.taocdn.com/6648c111866fb84ae45c8d46.webp)
186ARC功率因数自动补偿控制器（液晶显示）安装使用说明书T1.3安科瑞电气股份有限公司申明版权所有，未经本公司之书面许可，此手册中任何段落，章节内容不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。
本公司保留一切法律权利。
本公司保留对本手册所描述之产品规格进行修改的权利，怒不另行通知。
订货前，请垂询当地代理商以获悉本产品的最新规格。
目录智能电容投切状态指示仪1产品概述 (1)2主要功能和特点 (1)3技术参数 (1)4接线图 (2)5订货须知 (3)ARC-28(F)/Z-L智能电容专功率因数控制器1产品概述 (4)2执行标准 (4)3型号规格 (4)4技术参数 (4)5安装与接线 (5)6使用操作指南 (6)7随机附件、维护和注意事项 (11)8订货须知 (12)ARC-28(F)/Z-USB-L智能电容专功率因数控制器1产品概述 (13)2执行标准 (13)3型号规格 (13)4技术参数 (14)5安装与接线 (14)6使用操作指南 (16)7随机附件、维护和注意事项 (22)8订货须知 (23)ARC液晶显示功率因数自动补偿控制器1产品概述 (24)2执行标准 (24)3型号规格 (24)4技术参数 (25)5安装与接线 (26)6使用操作指南 (29)7常见故障分析与排除 (34)8订货须知 (34)1产品概述AZC-SI智能电容投切状态指示仪与本公司低压智能电力电容配套使用的，替代传统的电容状态指示仪。
该产品集成化程度高、体积小、安装方便，能大大提高整柜生产效率，减少出错几率，整体提升产品质量。
2主要功能和特点2.1技术特点●智能电容投切状态指示仪显示板上集成136只高亮LED指示灯、6个状态灯以及一个7段数码管，单台产品可显示32台共补和24台分补的电容投切状态，功耗小，亮度高。
●通过数字通信方式与电容器进行通信，实时反映各台电容器的投切状态。
2.2功能说明●智能电容投切状态指示仪可指示32台共补和24台分补的电容投切状态，同时可以显示智能电容功率因数及故障等信息。
AKT系列功率因数控制器产品手册安装请严格遵守如下标准和安全规程1）检查测量电压和控制电压，电源频率，电流互感器的比率必须与控制器的采样电流一致；2）用固定支架把控制器安装在开关面板上；3）将接地保护装置连接到接地铜排上；4）根据接线图（图1）进行其他线路的连接；（具体接线方法，详见后附接线图）5）移除CT 端子上的连接片。
1图12操作AKT-12控制器可通过以下四个键来实现Array（图2）在主菜单界面中可以通过↑↓键来选择不同的主菜单按→键选择菜单及菜单中的内容按←键返回上一级菜单参数设置：在光标闪烁时可通过↑↓键进行数值设置按←键或→键，可分别向左右移动光标图2当光标位于右边位置时，可通过→键来保存设置当光标位于左边位置时，可通过←键来取消设3运行将AKT-12通电后，控制器将开始进入倒计时。
1）在倒计时结束前，通过按→键可使控制器开始进行自动巡检，控制器投切所有输出路数，并进行检定，通过该程序所有输出回路被使用，并对电压、电流连接路径进行校验。
在自检后，控制器将开始无功功率的调节，时刻对电容器的容量大小进行识别和监测。
2）倒计时结束或通过按←键中断倒计时，控制器将跳过自动巡查步骤，在没有自检的情况下开始工作。
没有使用的输出回路以及不带F-off 标志的回路将被默认为是缺省状态。
4面板显示信息AUTO(自动)：自动模式MANUAL(手动)：手动模式SETUP(设置)：设置菜单ALARM(报警)：报警闪烁T:目标功率因数EXPORT(输出)：输出回路1-12：输出回路数5调试测量和监控功能的说明对于无功功率不需进行设置若想要实现AKT-12的全部功能（例如：用Kvar 来显示电容器的容量大小，显示测量值，监视和保护参数）在菜单中的“设置”选项可对一些额外的功能进行设置。
另外，目标功率因数和投切延时的调整具有优先。
67菜单结构中设计到得所有可读参数和设置线电压 相电压 电流 有功功率 无功功率达到目标功率因数所需要的无功 当前有功功率 电压谐波3rd-15th 电压谐波 目标功率因数 功率/视在功率 平均功率因数 频率 温度 最高温度运行时间SETUP参数设置INFO 段数信息第一路设置原始功率百分比投切循环类型第二路设置SETUP 设定完成后，按向右箭头3 秒后自动保存成功第十四路设置手动运行状态第一路投入状态切除状态....第十四路投入状态切除状态参数设置和调试说明：一参数设置：（用↓键选择设置SETUP 主菜单,用→键3秒后进入主菜单后可用↓键选择参数进行设置）1. UN线电压基准值，设置参数为400V;2. CT电流互感器变比,例如进线柜电流互感器变比为4000/5，则此参数设置为800;3. PT电压互感器变比,无电压互感器时Pt 设置为1;4. Ai自检状态,设置为NO;5. PFC功率因数校正, 设置为ON6. CPI目标功率因数, 一般设置为0.90 i ~ 0.95 i (需要注意的是设置目标功率因数时需要选择电流超前还是滞后，此时应该确保设置为电流滞后，即显示CPIi, 不是CPIc)7. St 投切延时, 设置为5 s8. 其它地址下的参数不需要修改。
功率因数控制器RVC的使用
1)、控制器RVC上电后可看到其默认界面为自动状态（Auto），按Mode键进入手动界面；
2)、按Mode键进入自动设定参数的界面；
3)、按Mode键进入手动设定目标功率因数cosψ的界面，通过按“+”和“-”键调整其大小，推
荐cosψ为0.92--0.98；
4)RVC使
5)
RVC
确定
6)
7)
8)
1∶1∶2∶2∶2∶…∶2 1.1.2
1∶1∶2∶4∶8∶…∶8 1.1.8
1∶2∶3∶3∶3∶…∶3 1.2.3
1∶2∶3∶6∶6∶…∶6 1.2.6
1∶1∶2∶3∶3∶…∶3 1.1.3
1∶1∶2∶3∶6∶…∶6 1.1.6
精心整理
9)、按Mode键进入自动界面(Auto)，显示值即为测试到的功率因数值。
若显示值与实际值不符，
可以通过调整相位值PHASE改变相位关系，直到与实际值一致，设定参数结束。
智能电流表DH8的使用
1)仪表通电前，先确认接线是否正确，确认无误后方可通电。
2)仪表有4个按键，两种操作状态。
SET为转换参数类别和确定键，
为加减键, 为移位和修改键。
3. 支路有无谐振电流过大现象。
三．支路电流三相严重不平衡
1. 检查支路各相电容是否有损坏。
2. 检查支路电抗是否有损坏。
精心整理
四．电抗器发热严重并伴有噪音或啸叫
1. 确定支路电流是否在正常范围。
2. 排除电抗器质量问题。
3. 电容是否有损坏或降容引起支路谐振点偏移。
精心整理。
025ARC系列功率因数补偿控制器安装使用说明书V1.1目录1概述 (1)2产品型号规格 (1)3技术参数 (1)4安装指南 (2)4.1外形及安装尺寸 (2)4.2仪表及开孔示意图 (2)4.3安装示意图 (2)4.4端子排列 (2)4.5接线示例 (3)4.6注意事项 (4)5使用指南 (5)5.1面板指示 (5)5.2系统上电 (6)5.3测量数据查看状态 (6)5.4工作参数查看状态 (6)5.5工作参数设定状态 (7)5.6设定值对控制器的运行作用 (8)6通讯指南 (9)6.1概述 (9)6.2协议 (9)6.3错误校验码的生成方法 (10)6.4通讯应用格式详解 (10)6.5应用细节及参量地址表 (11)1概述ARC系列功率因数补偿控制器是低压配电系统补偿无功功率的专用控制器，可以与多种等级电压在400V 以下型号的静电容屏配套使用。
输出路数有6、8、10、12路四种规格。
产品符合标准JB/T9663－1999，具有功能完善、运行稳定可靠、控制精度高等特点。
ARC系列功率因数补偿控制器具备RS485通讯接口，其所采样得到的电压、电流、频率、有功功率、无功功率、有功谐波百分量、功率因数、温度可通过通讯接口传送到其它外部设备。
2产品型号规格表1产品型号规格及功能产品型号基本功能外形可选功能ARC-6/J ARC-6/R 交流电流、电压、频率、有功功率、无功功率、功率因数、谐波百分量测量；LED数码管显示；6路控制接点输出*42方形-T：柜体温度检测；-K：开关量输入与报警输出；ARC-8/J ARC-8/R 交流电流、电压、频率、有功功率、无功功率、功率因数、谐波百分量测量；LED数码管显示；8路控制接点输出*ARC-10/J ARC-10/R 交流电流、电压、频率、有功功率、无功功率、功率因数、谐波百分量测量；LED数码管显示；10路控制接点输出*ARC-12/J ARC-12/R 交流电流、电压、频率、有功功率、无功功率、功率因数、谐波百分量测量；LED数码管显示；12路控制接点输出*注*：控制输出方式：J为继电器控制输出；R为晶闸管控制输出3技术参数表2技术参数技术参数指标输入电压额定值：线电压Ubc=380VAC或相电压Ua=220VAC；电流额定值：Ia=5A过载电压：1.2倍连续，2倍持续30秒；电流：1.2倍连续，10倍持续5秒频率45Hz～65Hz功耗电压输入回路功耗均小于0.2VA测量形式真有效值（RMS）热电阻PT100精度等级电流、电压、有功功率、功率因数为0.5级；无功功率、谐波百分量为1.0级；频率为0.01Hz温度影响100ppm/℃（0～50℃）功能显示LED显示各电参量，投切指示、报警指示通讯RS485，Modbus-RTU协议；波特率2400/4800/9600/19200bps开关量输入12路干接点输入，内置电源,光耦隔离报警输出2路无源常开接点输出，触点容量2A250VAC/30VDC，过压、过谐报警等电源电压范围AC220V或AC380V（允许波动≤±20%）功耗<5VA（1）表2（续）技术参数技术参数指标绝缘电阻≥100MΩ工频耐压电源端子组与信号输入、输出端子组之间2kV/1min（RMS）环境温度工作：-10℃～+55℃贮存：-20℃～+70℃湿度5%～95%RH，不结露海拔≤2500m其他不含腐蚀性气体，无导电尘埃，无易燃易爆介质，无雨雪直接侵蚀，无剧烈震动外形尺寸120×120×85mm重量约1kg4安装指南4.1外形及安装尺寸表3外形及安装尺寸仪表外形面板尺寸壳体尺寸开孔尺寸单位：mm宽高宽高深宽高42方形120120106106851081084.2仪表及开孔示意图图1外形及开孔尺寸4.3安装示意图图2安装示意图4.4端子排列a）上排端子编号及功能2122232425262728293031323334K1K2K3K4K5K6COM1K7K8K9K10K11K12COM2控制输出控制输出（2）b）中排端子编号及功能40414243444546474849505152535455353637 DI1DI2DI3DI4DI5DI6DI7DI8DI9DI10DI11DI12COM3RX1RX2NC Do13Do14COM4开关量输入PT100输入开关量输出c）下排端子编号及功能12345678910110V220V380V V1V2I1I2TXA TXB COM0COM0辅助电源电压输入电流输入RS485通讯端口4.5接线示例图3工作电源为220V，相电压采样，继电器输出图4工作电源为380V，线电压采样，继电器输出（3）图5工作电源为AC220V，相电压采样，带隔离的复合开关输出图5工作电源为AC380V，线电压采样，带隔离的复合开关输出4.6注意事项4.6.1电压输入电压信号可取自BC线电压或A相电压，但接线方式要做对应的修改。
4.6.2电流输入电流取自A相电流，标准额定输入电流为5A，大于5A的情况应使用外部CT；虽然控制器具备自动相序判断功能，但还要尽量确保输入电压与输入电流相对应，即相号和相序一致。
如果使用的CT上连有其它仪表，接线应采用串接方式；建议使用接线排，不要直接接CT，以便于拆装。
去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路！4.6.3通讯接线控制器提供异步半双工RS485通讯接口，采用MODBUS-RTU协议，各种数据讯息均可在通讯线路上传送。
在一条线路上可以同时连接多达128个仪表，每个仪表均可设定其通讯地址（Addr）。
(4)通讯连接建议使用屏蔽双绞线，线径不小于0.5mm2，公共端可不用；若将公共端连接接地，必须采用单端单点接地方式，在末端仪表的AB两端应加120Ω~1KΩ的终端匹配电阻。
布线时应使通讯线远离强电电缆或其他强电场环境。
控制器内部的RS485接口未和开关量输入与温度检测接口隔离，为保护通讯接口与控制器的安全，开关量输入接口与温度检测接口必需与外部其它有源设备绝缘。
4.6.4主开关量输出主开关量输出用以控制补偿电容的投切。
根据用户的订货需求有6、8、10、12路之分。
电容的投切控制有顺序投切、先投先切、手动投切、通讯投切。
“顺序投切”适应于每组补偿电容的大小不同，但用户需将每一组补偿电容按大到小的分组原则接线，即电容容量最大的接K1端，最小的接到最后的原则；“先投先切”适应于每组补偿电容的大小一样，此时可用先投先切的方法均衡每组电容的工作时间；“手动投切”主要用于调试阶段，可测试接线与补偿效果，在测量显示方式下，可用左右键来控制电容的切除与投入。
“通讯投切”用于远程遥控，此时控制器放弃控制功能而由其它设备通过通讯写控制器的相关内容来进行电容的投切，但保护功能依然有效。
4.6.5开关量输入（需另行配置）开关量输入外部应采用无源接口，控制器内部自带电压（DC12V）偏置。
开关量输入可作为主开关量输出的反馈输入信号，请按主开关量输出的接线顺序对应接到外部中间继电器或接触器的辅助触点上。
当与对应的主开关输出接点状态不同时（如主开关输出已闭合，而对应的开关量输入接点未导通），对应的投切指示灯将闪动，同时报警输出接点（DO14与COM4）闭合。
4.6.6温度检测端口控制器内部自带转换电路，外部只需连接一只PT100温度探头，一般PT100有三根出线，请将其中两根同种颜色的电线并联，接线不分正反。
温度控制输出（DO13与COM4）可控制电容柜的风机，用以对电容进行通风降温。
温度控制在设定温度的±10％进行，如设定温度为50℃，则控制器将在55℃时闭合温度控制输出接点，直到温度降为45℃时断开温度控制接点。
请设定合适的温度控制点，以延长补偿电容与通风风机的使用寿命。
在接入温度探头（PT100）前，请确定温度探头的出线与金属外壳间应绝缘良好，否则有可能造成通讯接口的损坏或短路事故。
4.6.7报警输出当主开关量输出与反馈信号不一致、输入的检测电压信号大于保护值及在采用单相接线的情况下谐波超过过谐保护值时，报警输出接点（DO14与COM4）闭合。
输出接点的外串电压不得大于250VAC（或DC30V），电流不得大于2A。
5使用指南5.1面板指示面板指示的内容及功能如图6和表4所示。
(5)图6面板图表4面板指示内容及功能编号名称功能1电源指示指示系统的工作电源2运行指示系统正常运行时闪动3功能按键选择操作菜单4下降按键设定数据下降，仅适用于设定模式5上升按键设定数据上升，仅适用于设定模式6确定按键进入下一级或返回上一级菜单7显示功能指示当前数据显示内容8状态显示指示当前工作状态9投切指示指示当前每路开关的投切10数据显示显示具体数据5.2系统上电依照说明正确接线后，接通工作电源即进入测量状态，默认显示为系统设置的默认显示画面。
5.3测量数据查看状态在测量状态下，若默认显示设置为“U”，则单击回车键可以依次切换查看：电压（“U”）－－电流（“A”）――频率（“F”）――有功功率（“P”）――无功功率（“q”）――谐波有功占有量（“H”）――功率因数――系统温度“t”）――电压（“U”）若默认显示设置不为“U”，则以设置的参数为循环起点。
注：①所有显示数据为二次侧数据，用户若需一次侧数据，需自行将显示数据乘以电压变比与电流变比（PT和CT）得出。
②除温度外，所有显示内容在面板上均有对应的指示灯指示。
5.4工作参数查看状态（6）在测量状态下，按一次“SET”键，LED数据显示框显示“READ”，此时再按下“ENTER”键，系统将进入工作参数查看状态，单击左方向键或右方向键可以依次切换查看P001～P013功能菜单，此时按下“ENTER”键可查看相应功能的参数，具体为：工作模式（P001）――接线方式（P002）――投入门限（P003）――切除门限（P004）――保护电压（P005）――谐波有功保护百分量（P006）――锁定电流（P007）――投切延时时间（P008）――通讯地址（P009）――通讯波特率（P010）――最大许可路数（P011）――默认显示画面（P012）――温度控制点（P013）――软件版本号（P014）在查看参数过程中，若按“SET”键，系统将退出到查看菜单；在查看菜单状态下，若按“SET”键，回到“READ”显示状态。
5.5工作参数设定状态5.5.1参数整定范围在测量状态下，按两次“SET”键或在工作参数查看状态下按一次“SET”键，LED数据显示框显示“PROG”，再按下“ENTER”键，系统将进入工作参数设定状态前的密码校对模式，LED数据显示框显示“0000”。
此时按动左右方向键将减或加密码值（控制器出厂密码为“0000”），按动“SET”键将直接退回出到测量显示状态，按动“ENTER”键将校对输入的密码，若密码正确，将直接进入到工作参数设定状态。
