高中物理必修第3册第十一章 电路及其应用试卷测试卷附答案

高中物理必修第3册第十一章 电路及其应用试卷试卷（word 版含答案）一、第十一章 电路及其应用选择题易错题培优（难）1．某个由导电介质制成的电阻截面如图所示，导电介质的电阻率为ρ，制成内外半径分别为a 和b 的半球壳层形状（图中阴影部分），半径为a 、电阻不计的球形电极被嵌入导电介质的球心成为一个引出电极，在导电介质的外层球壳上镀上一层电阻不计的金属膜成为另外一个电极．设该电阻的阻值为R ．下面给出R 的四个表达式中只有一个是合理的，你可能不会求解R ，但是你可以通过一定的物理分析，对下列表达式的合理性做出判断．根据你的判断，R 的合理表达式应为（ ）A ．2316360x x -+=B ．()2b a R abρπ-=C ．2()ab R b a ρπ=-D ．2(+)ab R b a ρπ= 【答案】B【解析】试题分析：A 、等式左边的单位是Ω，右边的单位是Ω，单位是合理的．将b=a 代入得到R≠0，因为电阻是很薄的一层，电阻应该很小，这个等式是不合理的．故A 错误．B 、等式左边的单位是Ω，右边的单位是Ω，单位是合理的．将b=a 代入得到R=0，根据上面分析是合理的．故B 正确．C 、等式左边的单位是Ω，右边的单位是Ω•m 2，左右两边单位不同，则此式不合理．故C 错误．D 、等式左边的单位是Ω，右边的单位是Ω•m 2，左右两边单位不同，则此式不合理．故D 错误．故选B ．考点：考查电阻定律．【名师点睛】根据单位（量纲）检查方程是否正确是常用的方法．再从数学的角度分析等式的合理性．2．一根长为L 、横截面积为S 的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n ，电荷量为e 。

在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v ，则金属棒内的电场强度大小为A ．ρnevB ．ρnSevC ．ρnLevD ．ρnSLev【解析】【详解】根据题意可知，流过导体的电流和导体的电阻分别为I nSev =，L R Sρ= 所以可得，加在导体两端的电压为 L U IR nSev nev L Sρρ=== 又因为此时导体内的电场为恒定电场，可得 U E nev Lρ== 故选A3．1916年，斯泰瓦和托尔曼发现，不带电闭合金属圆线圈绕通过圆心且垂直于线圈平面的轴转动，在转速变化时，线圈中会有电流通过。

高中物理必修第3册第十一章电路及其应用测试卷检测题（Word版含答案）一、第十一章电路及其应用选择题易错题培优（难）1．小灯泡的电流I随所加电压U变化如图所示，P为图线上一点，PN为图线的切线，PQ 为U轴的垂线，PM为I轴的垂线。

下列说法错误的是（）A．随着所加电压的增大，小灯泡的电阻增大B．对应P点，小灯泡的电阻为R＝12UIC．在电路中灯泡L两端的电压为U1时，跟灯泡串联的电阻R两端的电压为I1RD．对应P点，小灯泡的功率为图中矩形PQOM所围的面积【答案】C【解析】【详解】A．I-U图象的割线斜率表示电阻的倒数，电压增大时割线斜率减小，电阻增大，选项A正确；B．由图象知P点对应的电压为U1，电流为I2，因此小灯泡的电阻为：R＝12UI选项B正确；C．在电路中灯泡L两端的电压为U1时，跟灯泡串联的电阻R两端的电压为I2R，选项C错误；D．I-U图象中矩形PQOM所围的面积UI表示对应P点小灯泡的实际功率，选项D正确。

本题选错误的，故选C。

2．电流表的内阻是R g=200 Ω,满刻度电流值是I g=500 μA,现欲把这电流表改装成量程为2．0 V的电压表,正确的方法是（）A．应并联一个3 800 Ω的电阻B．应串联一个3 800 Ω的电阻C．应并联一个0.05 Ω的电阻D．应串联一个0.05 Ω的电阻【答案】B【解析】【分析】【详解】把电流表改装成2V的电压表需要串联分压电阻，串联电阻阻值为：；故B 正确，ACD 错误；故选B ．【点睛】本题考查了电压表的改装，知道电压表改装原理是解题的关键，应用串联电路特点与欧姆定律可以解题．3．两个定值电阻R 1、R 2串联后接在输出电压U 恒为10 V 的直流电源上，有人把一个电压表并联在R 1两端（如图），电压表的示数为6V ，如果将电表改接在R 2两端，则电压表的示数将（ ）A ．小于4VB ．等于4VC ．大于4V 小于6VD ．等于或大于6V【答案】A【解析】 试题分析：将电压表与电阻R 1并联时，电压表的读数为6V ，则电阻R 2两端的电压为4V ．将电压表与电阻R 1并联，则其并联的总电阻小于R 1，1216R U V R R ⋅=+并并，2214R U V R R ⋅=+并；若将电压表与电阻R 2并联，则其并联的总电阻小于R 2，根据串联电阻的电压分配可知，2222121214R R R U U U V R R R R R R =+++并并并＜＜，所以电压表的读数将小于4V ，故A 正确，BCD 错误；故选A.考点：部分电路的欧姆定律的应用【名师点睛】本题考查了部分电路的欧姆定律的应用问题，是基本的电路电压关系的应用，注意串联电路总电压等于个元件电压之和，并且要注意并联电路的电阻计算；此题是基础题，考查电压表对接入电路的影响.4．如图是有两个量程的电压表，当使用a 、b 两个端点时，量程为0～10 V ，当使用a 、c 两个端点时，量程为0～100 V ．已知电流表的内阻R g 为500 Ω，满偏电流I g 为1 mA ，则电阻R 1、R 2的值( )A ．9500Ω；90000ΩB ．90000Ω；9500ΩC ．9500Ω；9000ΩD ．9000Ω；9500Ω【答案】A【解析】【详解】由图示电路图可知110V ()g g I R R +=，1210()0V g g I R R R ++=，代入数据解得19500ΩR =，290000ΩR =A. 9500Ω；90000Ω与分析相符，符合题意B. 90000Ω；9500Ω与分析不符，不符合题意C. 9500Ω；9000Ω与分析不符，不符合题意D. 9000Ω；9500Ω与分析不符，不符合题意5．如图所示的电路，将两个相同的电流表分别改装成A 1(0-3A)和A 2(0-0.6A)的电流表，把两个电流表并联接入电路中测量电流强度，则下列说法正确的是（ ）A ．A 2的指针还没半偏时，A 1的指针已经半偏B ．A 1的指针还没半偏时，A 2的指针已经半偏C ．A 1的读数为1A 时，A 2的读数为0.6AD ．A 1的读数为1A 时，干路的电流I 为1.2A【答案】D【解析】AB ：电流表是由电流计并联一个电阻改装而成，两电流表并联，两电流计两端电压相等，两电流计相同，则流过两电流计的电流相等，所以A 1的指针半偏时，A 2的指针也半偏．故AB 两项均错误．CD ：两电流计改装电流表量程之比为5：1，两电流表的内阻之比为1：5；两电表并联，通过两电流表的电流之比为5：1，当A 1的读数为1A 时，A 2的读数为0.2A ，干路中电流为1.2A ．故C 项错误，D 项正确．6．如图所示是一个电路的一部分,其中R 1=10Ω,R 2=4Ω,R 3=4Ω,I 1=0.3A,I 2=0.5A,那么电流表测得的电流为( )A ．0.25A ，方向向右B ．0.15A ，方向向左C ．0.75A ，方向向左D ．0.35A ，方向向右【答案】A【解析】【详解】1R 两端的电压：1110.310V 3V U I R ==⨯=2R 两端的电压：2220.54V 2V U I R ==⨯=1R 左端与2R 的左端电势相等，而12U U >，则有1R 右端的电势低于2R 右端的电位。

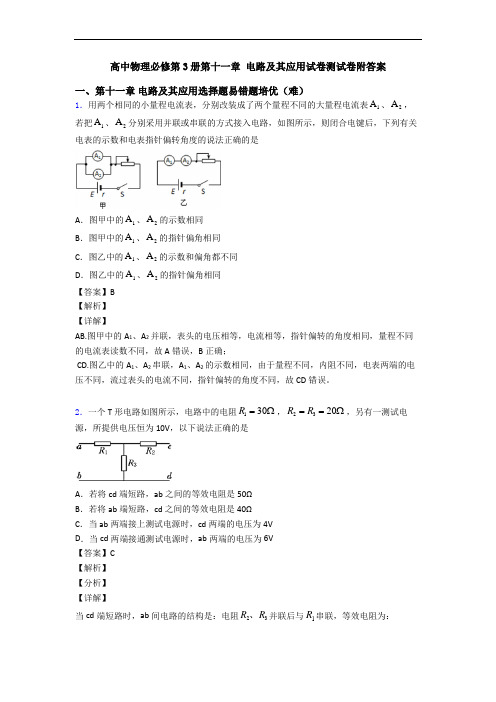

高中物理必修第3册第十一章 电路及其应用试卷测试卷附答案一、第十一章 电路及其应用选择题易错题培优（难）1．用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表1A 、2A ，若把1A 、2A 分别采用并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是A ．图甲中的1A 、2A 的示数相同B ．图甲中的1A 、2A 的指针偏角相同C ．图乙中的1A 、2A 的示数和偏角都不同D ．图乙中的1A 、2A 的指针偏角相同 【答案】B 【解析】 【详解】AB.图甲中的A 1、A 2并联，表头的电压相等，电流相等，指针偏转的角度相同，量程不同的电流表读数不同，故A 错误，B 正确；CD.图乙中的A 1、A 2串联，A 1、A 2的示数相同，由于量程不同，内阻不同，电表两端的电压不同，流过表头的电流不同，指针偏转的角度不同，故CD 错误。

2．一个T 形电路如图所示，电路中的电阻130R =Ω，2320R R ==Ω，另有一测试电源，所提供电压恒为10V ，以下说法正确的是A ．若将cd 端短路，ab 之间的等效电阻是50ΩB ．若将ab 端短路，cd 之间的等效电阻是40ΩC ．当ab 两端接上测试电源时，cd 两端的电压为4VD ．当cd 两端接通测试电源时，ab 两端的电压为6V 【答案】C 【解析】 【分析】 【详解】当cd 端短路时，ab 间电路的结构是：电阻23R R 、并联后与1R 串联，等效电阻为：23123202030402020R R R R R R ⨯=+=+=Ω++，故A 错误；当ab 端短路时，cd 之间电路结构是：电阻13R R 、并联后与2R 串联，等效电阻为：13213302020323020R R R R R R ⨯=+=+=Ω++，故B 错误；当ab 两端接通测试电源时，cd 两端的电压等于电阻R 3两端的电压，313201043020R U E V R R ==⨯=++；故C 正确；当cd 两端接通测试电源时，ab 两端的电压等于电阻3R 两端的电压，为3323201052020R U E V R R ==⨯=++，故D 错误；【点睛】对于电路问题，首先要明确电路的结构，并能正确应用串并联电路的规律进行分析，必要时应进行电路的简化．3．电流表的内阻是R g =200 Ω,满刻度电流值是I g =500 μA,现欲把这电流表改装成量程为2．0 V 的电压表,正确的方法是（ ） A ．应并联一个3 800 Ω的电阻 B ．应串联一个3 800 Ω的电阻 C ．应并联一个0.05 Ω的电阻 D ．应串联一个0.05 Ω的电阻 【答案】B 【解析】 【分析】 【详解】把电流表改装成2V 的电压表需要串联分压电阻，串联电阻阻值为：；故B 正确，ACD 错误；故选B ．【点睛】本题考查了电压表的改装，知道电压表改装原理是解题的关键，应用串联电路特点与欧姆定律可以解题．4．1916年，斯泰瓦和托尔曼发现，不带电闭合金属圆线圈绕通过圆心且垂直于线圈平面的轴转动，在转速变化时，线圈中会有电流通过。

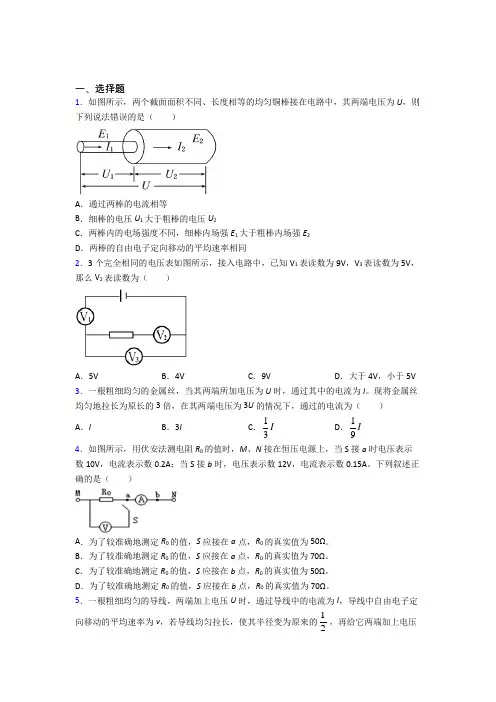

一、选择题1．如图所示，两个截面面积不同、长度相等的均匀铜棒接在电路中，其两端电压为U，则下列说法错误的是（）A．通过两棒的电流相等B．细棒的电压U1大于粗棒的电压U2C．两棒内的电场强度不同，细棒内场强E1大于粗棒内场强E2D．两棒的自由电子定向移动的平均速率相同2．3个完全相同的电压表如图所示，接入电路中，已知V1表读数为9V，V3表读数为5V，那么V2表读数为（）A．5V B．4V C．9V D．大于4V，小于5V 3．一根粗细均匀的金属丝，当其两端所加电压为U时，通过其中的电流为I。

现将金属丝均匀地拉长为原长的3倍，在其两端电压为3U的情况下，通过的电流为（）A．I B．3I C．13I D．19I4．如图所示，用伏安法测电阻R0的值时，M、N接在恒压电源上，当S接a时电压表示数10V，电流表示数0.2A；当S接b时，电压表示数12V，电流表示数0.15A。

下列叙述正确的是（）A．为了较准确地测定R0的值，S应接在a点，R0的真实值为50Ω。

B．为了较准确地测定R0的值，S应接在a点，R0的真实值为70Ω。

C．为了较准确地测定R0的值，S应接在b点，R0的真实值为50Ω。

D．为了较准确地测定R0的值，S应接在b点，R0的真实值为70Ω。

5．一根粗细均匀的导线，两端加上电压U时，通过导线中的电流为I，导线中自由电子定向移动的平均速率为v，若导线均匀拉长，使其半径变为原来的12，再给它两端加上电压U，则（）vA．自由电子定向移动的平均速率为16IB．通过导线的电流为4vC．自由电子定向移动的平均速率为8ID．通过导线的电流为166．由相同材料制成的两根长度相同、粗细均匀的电阻丝a、b，它们的伏安特性曲线如图所示，下列说法正确的是（）A．图线表示电阻丝的阻值与电压成正比B．两电阻丝都是非线性元件C．a电阻丝的阻值小于b电阻丝D．a电阻丝的横截面积小于b电阻丝7．把两根同种材料的电阻丝分别连在两个电路中，A电阻丝的长度为L，直径为d，B电阻丝长度为2L，直径为2d。

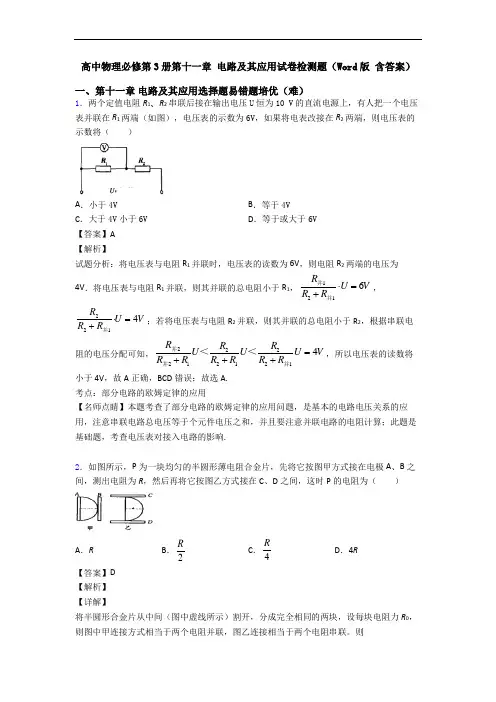

高中物理必修第3册第十一章 电路及其应用试卷检测题（Word 版 含答案）一、第十一章 电路及其应用选择题易错题培优（难）1．两个定值电阻R 1、R 2串联后接在输出电压U 恒为10 V 的直流电源上，有人把一个电压表并联在R 1两端（如图），电压表的示数为6V ，如果将电表改接在R 2两端，则电压表的示数将（ ）A ．小于4VB ．等于4VC ．大于4V 小于6VD ．等于或大于6V【答案】A【解析】 试题分析：将电压表与电阻R 1并联时，电压表的读数为6V ，则电阻R 2两端的电压为4V ．将电压表与电阻R 1并联，则其并联的总电阻小于R 1，121 6R U V R R ⋅=+并并，2214R U V R R ⋅=+并；若将电压表与电阻R 2并联，则其并联的总电阻小于R 2，根据串联电阻的电压分配可知，2222121214R R R U U U V R R R R R R =+++并并并＜＜，所以电压表的读数将小于4V ，故A 正确，BCD 错误；故选A.考点：部分电路的欧姆定律的应用【名师点睛】本题考查了部分电路的欧姆定律的应用问题，是基本的电路电压关系的应用，注意串联电路总电压等于个元件电压之和，并且要注意并联电路的电阻计算；此题是基础题，考查电压表对接入电路的影响.2．如图所示，P 为一块均匀的半圆形薄电阻合金片，先将它按图甲方式接在电极A 、B 之间，测出电阻为R ，然后再将它按图乙方式接在C 、D 之间，这时P 的电阻为（ ）A ．RB ．2RC ．4RD ．4R【答案】D【解析】【详解】 将半圆形合金片从中间（图中虚线所示）割开，分成完全相同的两块，设每块电阻力R 0，则图中甲连接方式相当于两个电阻并联，图乙连接相当于两个电阻串联。

则02AB R R R ==，024CD R R R =＝ 选项D 正确，ABC 错误。

故选D 。

3．1916年，斯泰瓦和托尔曼发现，不带电闭合金属圆线圈绕通过圆心且垂直于线圈平面的轴转动，在转速变化时，线圈中会有电流通过。

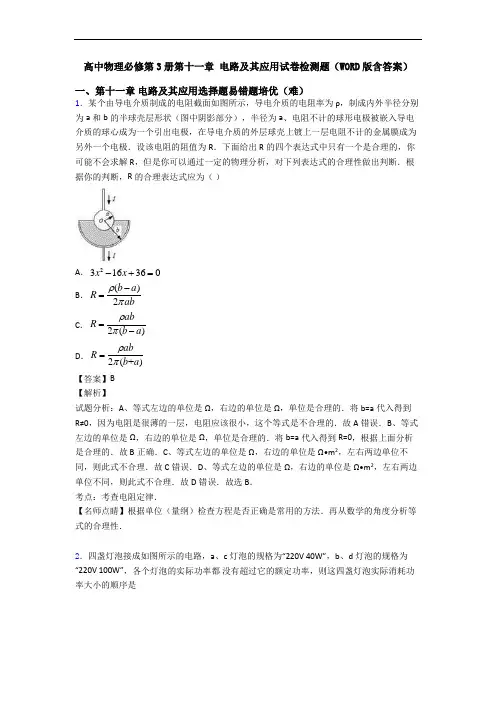

高中物理必修第3册第十一章 电路及其应用试卷检测题（WORD 版含答案）一、第十一章 电路及其应用选择题易错题培优（难）1．某个由导电介质制成的电阻截面如图所示，导电介质的电阻率为ρ，制成内外半径分别为a 和b 的半球壳层形状（图中阴影部分），半径为a 、电阻不计的球形电极被嵌入导电介质的球心成为一个引出电极，在导电介质的外层球壳上镀上一层电阻不计的金属膜成为另外一个电极．设该电阻的阻值为R ．下面给出R 的四个表达式中只有一个是合理的，你可能不会求解R ，但是你可以通过一定的物理分析，对下列表达式的合理性做出判断．根据你的判断，R 的合理表达式应为（ ）A ．2316360x x -+=B ．()2b a R ab ρπ-= C ．2()abR b a ρπ=-D ．2(+)abR b a ρπ=【答案】B 【解析】试题分析：A 、等式左边的单位是Ω，右边的单位是Ω，单位是合理的．将b=a 代入得到R≠0，因为电阻是很薄的一层，电阻应该很小，这个等式是不合理的．故A 错误．B 、等式左边的单位是Ω，右边的单位是Ω，单位是合理的．将b=a 代入得到R=0，根据上面分析是合理的．故B 正确．C 、等式左边的单位是Ω，右边的单位是Ω•m 2，左右两边单位不同，则此式不合理．故C 错误．D 、等式左边的单位是Ω，右边的单位是Ω•m 2，左右两边单位不同，则此式不合理．故D 错误．故选B ． 考点：考查电阻定律．【名师点睛】根据单位（量纲）检查方程是否正确是常用的方法．再从数学的角度分析等式的合理性．2．四盏灯泡接成如图所示的电路，a 、c 灯泡的规格为“220V 40W”，b 、d 灯泡的规格为“220V 100W”，各个灯泡的实际功率都 没有超过它的额定功率，则这四盏灯泡实际消耗功率大小的顺序是A ．a d c b P P P P >>>B ．a c d b P P P P >>>C ．a d b c P P P P >>>D ．c d a b P P P P >>> 【答案】C 【解析】 【分析】 【详解】根据公式2U P R=可得b 、d 的电阻小于a 、c 的电阻，a 、d 串联在干路，所以两灯泡的电流相等，故根据公式2P I R =可得a d P P >，因为通过b 、c 的电流之和等于d 的电流，所以通过d 的电流大于b 的电流，b 、c 并联，电压相同，由于b 的电阻小于c 的电阻，所以b 的电流大小于c 的电流，故根据公式2P I R =可得d b P P >，b c P P >，综合可得a dbc P P P P >>>，C 正确；【点睛】已知用电器的额定功率、额定电压，求实际电压的功率时，要抓住电阻不变这一关键点，能结合串并联电路的特点解题，难度适中．3．离子推进器是新一代航天动力装置，可用于卫星姿态控制和轨道修正。

一、选择题1．(0分)[ID：126189]如图为Maxwell超级电容器，其标有“3V，3000F”。

它是一种新型储能装置，不同于传统的化学电源，是一种介于传统电容器与电池之间、具有特殊性能的电源，它具有功率密度高、充放电时间短、循环寿命长、抗振动和抗冲击性能强的特点。

关于此电容器下列说法正确的是（）A．在3V电压下才能正常工作B．充电时把电能转化为化学能和内能C．工作电压是3V时，电容才是3000FD．加额定电压时所储存的电荷量是手机锂电池“4.2V，4000mAh”带电量的58倍2．(0分)[ID：126172]有一横截面积为S的铜导线，流经其中的电流强度为I，设每单位长度的导线中有n个自由电子，电子的电量为e，此时电子的定向移动速度为v，在t时间内，通过导线的横截面积的自由电子数目可表示为（）A．nvst B．I te∆C．nvtD．I tse∆3．(0分)[ID：126165]铜的摩尔质量为M，密度为ρ，每摩尔铜原子有n个自由电子，今有一横截面积为S的铜导线，当通过的电流为I时，电子定向移动的平均速率为（）A．IneS MρB．IneSMC．IneSMρD．MIneSρ4．(0分)[ID：126161]金属导体中的电流是导体的自由电子在电场作用下做定向运动形成的。

已知一段粗细均匀的铜线中通过的电流为20A，设每个铜原子提供．．．．．．．．一个自由电子为载．．．．．．．．流子．．，电子的电量为1.6×10﹣19C。

另外还有一些可供选择的物理量：阿伏伽德罗常数N0，铜的摩尔质量μ，铜线的长度L，铜线的电阻R，铜线的质量m，铜线两端的电压U。

则为估算出电子定向运动的速度，从以上物理量中应该选用的是（）A．N0、μ、m、R B．μ、m、U、R C．N0、μ、m、L D．μ、m、L、R 5．(0分)[ID：126158]如图所示，R1=2Ω，R2=10Ω，R3=10Ω，A、B两端接在电压恒定的电源上，则（）A．S闭合时，R1与R2的电压之比为1：5B．S闭合时通过R1与R2的电流之比为1：2C．S断开与闭合两情况下，电阻R1两端的电压之比为2：1D．S断开与闭合两情况下，电阻R2两端的电压之比为7：66．(0分)[ID：126155]一根粗细均匀的导线，两端加上电压U时，通过导线中的电流为I，导线中自由电子定向移动的平均速率为v，若导线均匀拉长，使其半径变为原来的12，再给它两端加上电压U，则（）A．自由电子定向移动的平均速率为16vB．通过导线的电流为4IC．自由电子定向移动的平均速率为8vD．通过导线的电流为16I7．(0分)[ID：126143]一灵敏电流计G，内阻R g＝100Ω，满偏电流I g＝2mA，改装成0-3V 和0-15V的两个量程的电压表，则下列关于电阻R1和R2的表述中正确的是（）A．R1为140ΩB．R1为600ΩC．R2为6000ΩD．R2为7400Ω8．(0分)[ID：126126]某种导电溶液，在时间t内有n个二价正离子通过某一横截面，同时有2n个电子（电子电荷量为e）反向通过同一横截面，则该导电溶液中的电流为（）A．0 B．2netC．3netD．4net9．(0分)[ID：126107]一个电流表的满偏电流I g＝1mA，内阻为500Ω，要把它改装成一个量程为10V的电压表，则应在电流表上（）A．串联一个10kΩ的电阻B．串联一个9.5kΩ的电阻C．并联一个10kΩ的电阻D．并联一个9.5kΩ的电阻10．(0分)[ID：126096]如图所示的电解池接入电路后，在t秒内有n1个一价正离子通过溶液内某截面S，有n2个一价负离子通过溶液内某截面S，设e为元电荷，以下说法正确的是（）A．当n1=n2时，电流为零B ．当n 1>n 2时，溶液中电流方向从A →B ，电流为12n n I e t -= C ．当n 1<n 2时，溶液中电流方向从B →A ，电流为12n n I e t-= D ．溶液中电流方向A →B ，电流为12n n I e t+=11．(0分)[ID ：126094]用如图所示的电路测量待测电阻R x 的阻值时，下列关于由电表产生误差的说法中，正确的是（ ）A ．由于电压表的分流作用，使电阻的测量值大于真实值B ．由于电流表的分压作用，使电阻的测量值小于真实值C ．电压表的内电阻越大，测量越精确D ．电流表的内电阻越大，测量越精确12．(0分)[ID ：126093]在长度为l 、横截面积为S 、单位体积内自由电子数为n 的金属导体两端加上电压，导体中就会产生匀强电场。

一、选择题1．如图所示，两个定值电阻1R 、2R 串联后接在电压U 稳定于12V 的直流电源上，有人把一个内阻不是远大于1R 、2R 的电压表接在1R 两端，电压表的示数为8V 。

如果他把电压表改接在2R 两端，则电压表的示数将（ ）A ．等于4VB ．小于4VC ．大于4V 小于8VD ．等于或大于8V 2．如图所示，厚薄为1mm 的矩形金属薄片边长10cm ab =，5cm bc =，当将1与2接入电路中时，电阻为R ，若将3与4接入电路中，则电阻为（ ）A ．12RB ．14R C ．2R D ．4R3．一根粗细均匀的金属丝，当其两端所加电压为U 时，通过其中的电流为I 。

现将金属丝均匀地拉长为原长的3倍，在其两端电压为3U 的情况下，通过的电流为（ ） A ．I B ．3I C ．13I D ．19I 4．有A 、B 两个电阻，它们的伏安特性曲线如图所示，从图线可以判断（ ）A ．电阻A 的阻值大于电阻BB ．电阻A 的阻值小于电阻BC ．两电阻并联时，流过电阻A 的电流强度较小D ．两电阻串联时，流过电阻A 的电流强度较大5．2019年3月19日，复旦大学科研团队宣称已成功制备出具有较高电导率的砷化铌纳米带材料，据介绍该材料的电导率是石墨烯的1000倍。

电导率σ就是电阻率ρ的倒数，即1σρ=。

下列说法正确的是（ ）A ．材料的电导率与材料的形状有关B ．材料的电导率越小，其导电性能越强C ．电导率大小与温度无关D ．电导率的单位是1Ωm⋅ 6．如图所示，甲、乙两个电路都是由一个灵敏电流表G 和一个变阻器R 组成，下列说法正确的是（ ）A ．甲表是电流表，R 增大时量程增大B ．甲表是电流表，R 增大时量程减小C ．乙表是电压表，R 减小时量程增大D ．乙表是电压表，R 增大时量程减小7．在真空中，若氢原子的核外电子做半径为r 的匀速圆周运动，已知电子的质量为m ，电荷量为e ，静电力常量为k ，则核外电子运动的（ ）A ．周期为32mr keπ B ．周期为22mr keπ C ．等效电流的大小22e k mr πD ．等效电流的大小2eke mrπ 8．如图所示的电路，是用一个灵敏电流计G 和一个变阻器R 改装的量程更大的电表，下列判断正确的是（ ）A ．改装成了电流表，R 减小时量程增大B ．改装成了电流表，R 增大时量程增大C ．改装成了电压表，R 减小时量程增大D ．改装成了电压表，R 增大时量程增大9．如图所示，1R 和2R 是材料相同、厚度相同、上下表面均为正方形的导体，但2R 的尺寸比1R 要小，通过导体的电流方向如图中箭头所示，假设1R 边长为4L ，2R 边长为L ，若1R 的电阻值为8Ω，则2R 的阻值为（）A ．2ΩB ．8ΩC ．32ΩD ．64Ω10．如图所示，在2MgCl 溶液中，正、负电荷定向移动，其中Cl -水平向左移动。

高中物理必修第3册第十一章 电路及其应用试卷测试卷附答案一、第十一章 电路及其应用选择题易错题培优（难）1．有一条横截面积为S 的铜导线，通过的电流为I ．已知铜的密度为ρ，摩尔质量为M ，阿伏伽德罗常数为N A ，电子的电量为e ．若认为导线中每个铜原子贡献一个自由电子，则铜导线中自由电子定向移动的速率可表示为（ ） A ．A IMSN ρεB ．A I MSN ρεC ．A IMSN ρεD ．A IM SN ρε【答案】A 【解析】 【分析】 【详解】设铜导线中自由电子定向移动的速率为v ，导线中自由电子从一端定向移到另一端所用时间为，则导线的长度为:l vt =体积为V Sl Svt ==质量为m vtS ρ=这段导线中自由电子的数目为A A m vtS n N N M Mρ== 在t 时间内这些电子都能通过下一截面，则电流:q neI t t== 代入解得，A vSN eI Mρ=解得电子定向移动的速率：A Mv SN eρ=故A 正确，BCD 错误．2．小灯泡的电流I 随所加电压U 变化如图所示，P 为图线上一点，PN 为图线的切线，PQ 为U 轴的垂线，PM 为I 轴的垂线。

下列说法错误的是（ ）A ．随着所加电压的增大，小灯泡的电阻增大B ．对应P 点，小灯泡的电阻为R ＝12U I C ．在电路中灯泡L 两端的电压为U 1时，跟灯泡串联的电阻R 两端的电压为I 1R D ．对应P 点，小灯泡的功率为图中矩形PQOM 所围的面积 【答案】C 【解析】 【详解】A ．I -U 图象的割线斜率表示电阻的倒数，电压增大时割线斜率减小，电阻增大，选项A 正确；B ．由图象知P 点对应的电压为U 1，电流为I 2，因此小灯泡的电阻为：R ＝12U I 选项B 正确；C ．在电路中灯泡L 两端的电压为U 1时，跟灯泡串联的电阻R 两端的电压为I 2R ，选项C 错误；D ．I -U 图象中矩形PQOM 所围的面积UI 表示对应P 点小灯泡的实际功率，选项D 正确。
