偏倚-线性-稳定性(测量系统分析)

MSA（MeasurementSystemAnalysis）使用数理统计和图表的方法对测量系统的分辨率和误差进行分析，以评估测量系统的分辨率和误差对于被测量的参数来说是否合适，并确定测量系统误差的主要成分。

以事实和数据驱动管理，而数据是测量的结果，因此在开展统计分析时，要特别强调数据本省的质量和相应的测量系统分析。

测量：是指对具体事物赋予数值，以表示它们与特定特性之间的关系。

在这个过程中，由人员、仪器或量具、测量对象、操作方法和环境构成的整体就是测量系统。

所谓测量系统分析，是指运用统计学的方法对测量系统进行评估，在合适的特性位置测量正确的参数，了解影响测量结果的波动来源及分布，并确认测量系统是否符合工程需求。

任何实测数据的波动都可以看作过程的波动和测量系统的波动之和，即σ2总=σ2过程+σ2测量系统六个常见的测量系统评估项目稳定性、偏倚、线性、分辨率、重复性和再现性。

其中偏倚是测量系统准确度的度量。

01偏倚Bias测量观察平均值与该零部件采用精密仪器测量的标准平均值的差值02线性表征量具预期工作范围内偏倚值的差别03稳定性表征测量系统对于给定的零部件或标准件随时间变化系统偏倚中的总偏差量，与通常意义上的统计稳定性是有区别的04重复性指同一个评价人，采用同一种测量仪器，多次测量同一零件的同一特性时获得的测量值（数据）的偏差05再现性指由不同的评价人，采用相同的测量仪器，测量同一零件的同一特性时测量平均值的偏差通常，前三种指标用于评价测量系统的准确性，后两种指标用于评价测量系统的精确性。

测量系统的准确性可以通过对设备的校准等对测量系统进行维护、监控，也就是说，通过对测量系统的分辨率、偏倚、线性和稳定性进行分析后进行校准后可以解决其准确性问题。

工程上通常用测量系统的精确性也就是其重复性和再现性来研究其统计特性，就是通常所说的“GR&R研究”。

测量系统分析流程及方法测量系统分析是一项重要的系统工程。

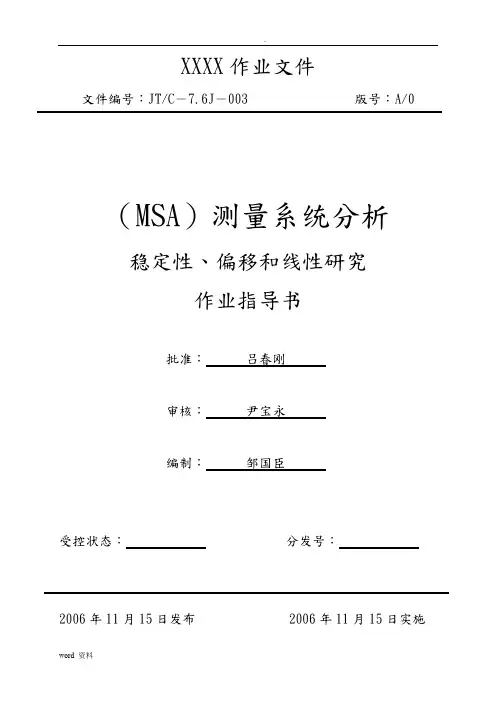

XXXX作业文件文件编号：JT/C－7.6J－003 版号：A/0（MSA）测量系统分析稳定性、偏移和线性研究作业指导书批准：吕春刚审核：尹宝永编制：邹国臣受控状态：分发号：2006年11月15日发布2006年11月15日实施量具的稳定性、偏移、线性研究作业指导书JT/C－7.6J－003 1目的为了配备并使用与要求的测量能力相一致的测量仪器，通过适当的统计技术，对测量系统的五个特性进行分析，使测量结果的不确定度已知，为准确评定产品提高质量保证。

2适用范围适用于公司使用的所有测量仪器的稳定性、偏移和线性的测量分析。

3职责3.1检验科负责确定过程所需要的测量仪器，并定期校准和检定，对使用的测量系统分析，对存在的异常情况及时采取纠正预防措施。

3.2工会负责根据需要组织和安排测量系统技术应用的培训。

3.3生产科配合对测量仪器进行测量系统分析。

4术语4.1偏倚偏倚是测量结果的观测平均值与基准值（标准值）的差值。

4.2稳定性（飘移）稳定性是测量系统在某持续时间内测量同一基准或零件的单一特性时获得的测量值总变差。

4.3线性线性是在量具预期的工作量程内，偏倚值的变差。

4.4重复性重复性是由一个评价人，采用一种测量仪器，多次测量同一零件的同一特性获得的测量值的变差。

4.5再现性再现性是由不同的评价人，采用相同的测量仪器，测量同一零件的同一特性的测量平均值的变差。

5测量系统分析作业准备5.1确定测量过程需要使用的测量仪器以及测量系统分析的范围。

a)控制计划有要求的工序所使用的测量仪器；b)有SPC控制要求的过程，特别是有关键/特殊特性的产品及过程；c)新产品、新过程；d)新增的测量仪器；e)已经作过测量系统分析，重新修理后。

5.2公司按GB/T10012标准要求，建立公司计量管理体系，确保建立的测JT/C －7.6J －003量系统的可靠性。

6分析研究过程 6.1稳定性分析研究1）取一样件，并建立其可追溯到相关标准的参考值。

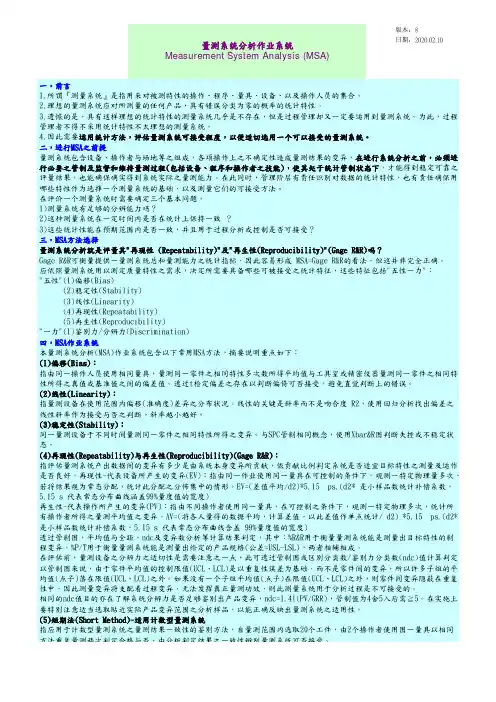

版本：8日期：2020.02.10量测系统分析作业系统Measurement System Analysis (MSA)一，前言1.所谓『测量系统』是指用来对被测特性的操作、程序、量具、设备、以及操作人员的集合。

2.理想的量测系统应对所测量的任何产品，具有错误分类为零的概率的统计特性。

3.遗憾的是，具有这样理想的统计特性的测量系统几乎是不存在，但是过程管理却又一定要运用到量测系统。

为此，过程管理者不得不采用统计特性不太理想的测量系统。

4.因此需要运用统计方法，评估量测系统可接受程度，以便适切选用一个可以接受的量测系统。

二，进行MSA之前提量测系统包含设备、操作者与场地等之组成，各项操作上之不确定性造成量测结果的变异，在进行系统分析之前，必须进行必要之管制及监督和维持量测过程(包括设备、程序和操作者之技能)，使其处于统计管制状态下，才能得到稳定可靠之评量结果，也能确保确实得到系统实际之量测能力。

在此同时，管理阶层有责任识别对数据的统计特性，也有责任确保用哪些特性作为选择一个测量系统的基础，以及测量它们的可接受方法。

在评价一个测量系统时需要确定三个基本问题，1)测量系统有足够的分辨能力吗？2)这种测量系统在一定时间内是否在统计上保持一致？3)这些统计性能在预期范围内是否一致，并且用于过程分析或控制是否可接受？三，MSA方法选择量测系统分析就是评量其"再现性(Repeatability)"及"再生性(Reproducibility)"(Gage R&R)吗？Gage R&R可衡量提供一量测系统总和量测能力之统计指标，因此容易形成MSA=Gage R&R的看法，但这并非完全正确。

应依照量测系统用以测定质量特性之需求，决定所需要具备哪些可被接受之统计特征，这些特征包括"五性一力"："五性"(1)偏移(Bias)(2)稳定性(Stability)(3)线性(Linearity)(4)再现性(Repeatability)(5)再生性(Reproducibility)"一力"(1)鉴别力/分辨力(Discrimination)四，MSA作业系统本量测系统分析(MSA)作业系统包含以下常用MSA方法，摘要说明重点如下：(1)偏移(Bias)：指由同一操作人员使用相同量具，量测同一零件之相同特性多次数所得平均值与工具室或精密仪器量测同一零件之相同特性所得之真值或基准值之间的偏差值。

莱州市XX机械有限公司作业文件文件编号：JT/C－7.6J－003版号：A/0（MSA）测量系统分析稳定性、偏移和线性研究作业指导书批准：审核：编制：受控状态：分发号：2006年11月15日发布2006年11月15日实施量具的稳定性、偏移、线性研究作业指导书JT/C－7.6J－0031目的为了配备并使用与要求的测量能力相一致的测量仪器，通过适当的统计技术，对测量系统的五个特性进行分析，使测量结果的不确定度已知，为准确评定产品提高质量保证。

2适用范围适用于公司使用的所有测量仪器的稳定性、偏移和线性的测量分析。

3职责3.1检验科负责确定过程所需要的测量仪器，并定期校准和检定，对使用的测量系统分析，对存在的异常情况及时采取纠正预防措施。

3.2工会负责根据需要组织和安排测量系统技术应用的培训。

3.3生产科配合对测量仪器进行测量系统分析。

4术语4.1偏倚偏倚是测量结果的观测平均值与基准值（标准值）的差值。

4.2稳定性（飘移）稳定性是测量系统在某持续时间内测量同一基准或零件的单一特性时获得的测量值总变差。

4.3线性线性是在量具预期的工作量程内，偏倚值的变差。

4.4重复性重复性是由一个评价人，采用一种测量仪器，多次测量同一零件的同一特性获得的测量值的变差。

4.5再现性再现性是由不同的评价人，采用相同的测量仪器，测量同一零件的同一特性的测量平均值的变差。

5测量系统分析作业准备5.1确定测量过程需要使用的测量仪器以及测量系统分析的范围。

a)控制计划有要求的工序所使用的测量仪器；b)有SPC控制要求的过程，特别是有关键/特殊特性的产品及过程；c)新产品、新过程；d)新增的测量仪器；e)已经作过测量系统分析，重新修理后。

5.2公司按GB/T10012标准要求，建立公司计量管理体系，确保建立的测量系统的可靠性。

6分析研究过程 6.1稳定性分析研究1）取一样件，并建立其可追溯到相关标准的参考值。

如果无法取得这样的样件，则选择一个落在产品测量范围中间的生产零件，指定它为基准样件进行稳定性分析。

XXXX作业文件文件编号：JT/C－7.6J－003 版号：A/0（MSA）测量系统分析稳定性、偏移和线性研究作业指导书批准：吕春刚审核：尹宝永编制：邹国臣受控状态：分发号：2006年11月15日发布2006年11月15日实施量具的稳定性、偏移、线性研究作业指导书 JT/C－7.6J－0031目的为了配备并使用与要求的测量能力相一致的测量仪器，通过适当的统计技术，对测量系统的五个特性进行分析，使测量结果的不确定度已知，为准确评定产品提高质量保证。

2适用范围适用于公司使用的所有测量仪器的稳定性、偏移和线性的测量分析。

3职责3.1检验科负责确定过程所需要的测量仪器，并定期校准和检定，对使用的测量系统分析，对存在的异常情况及时采取纠正预防措施。

3.2工会负责根据需要组织和安排测量系统技术应用的培训。

3.3生产科配合对测量仪器进行测量系统分析。

4术语4.1偏倚偏倚是测量结果的观测平均值与基准值（标准值）的差值。

4.2稳定性（飘移）稳定性是测量系统在某持续时间内测量同一基准或零件的单一特性时获得的测量值总变差。

4.3线性线性是在量具预期的工作量程内，偏倚值的变差。

4.4重复性重复性是由一个评价人，采用一种测量仪器，多次测量同一零件的同一特性获得的测量值的变差。

4.5再现性再现性是由不同的评价人，采用相同的测量仪器，测量同一零件的同一特性的测量平均值的变差。

5测量系统分析作业准备5.1确定测量过程需要使用的测量仪器以及测量系统分析的范围。

a)控制计划有要求的工序所使用的测量仪器；b)有SPC控制要求的过程，特别是有关键/特殊特性的产品及过程；c)新产品、新过程；d)新增的测量仪器；e)已经作过测量系统分析，重新修理后。

5.2公司按GB/T10012标准要求，建立公司计量管理体系，确保建立的测JT/C －7.6J －003量系统的可靠性。

6分析研究过程 6.1稳定性分析研究1）取一样件，并建立其可追溯到相关标准的参考值。

六西格玛管理测量的计量型数据和计数型数据
六西格玛测量M(Measurement)，是通过测量发现问题出在哪里，对测量系统进行分析，确定评价的标准是否有问题、是合格还是不合格，以确定评价问题的真实性。

数据有两种类型:计量型数据和计数型数据。

计量型数据，又叫连续型数据，它们都是有计量单位的量。

计数型数据，又叫离散型数据，它们都是非计量单位的量计量型测量系统分析计量型，测量系统分析是对输出结果是连续型数据的分析。

1、偏倚(Bias)
偏倚是指测量结果的观测平均值与基准值的差值。

基准值又叫标准值，可通过更高级别的测量设备进行多次测量，取其平均值来确定。

2、稳定性(Stability)
稳定性是指测量系统在某持续时间内测量同一基准或零件的单一特性时获得的测量值总变差，即偏倚随时间的增量。

3、线性(linearity)
线性是指量具在预期的工作量程内偏倚值的差值。

4、重复性(Repeatability)
重复性是指一个评价人，采用同一测量仪器，多次测量同一零件的同一特性时获得的测量值的变差。

5、再现性(Reproducibility)
再现性是指不同的评价人，采用同一个测量仪器，测量同一零件的同一特性时测量平均值的变差。

6、分辨率
测量系统的分辨率是考虑测量系统数据的等级大小，分辨率过低，测量系统的分析不准确。

7、测量系统分析方法选择流程
测量系统分析一般可分为计量型和计数型两种方法，以及破坏型测量系统分析。

其中计量型测量系统分析又可分为方差分析法、平均值和极差分析法、零件内偏差分析法、简略法和即时法。
