《电力系统分析报告》模拟精彩试题

《电力系统分析（上）》模拟试题一填空题（本题共9小题，第1到8题每小题2分，第9题4分，共20分）1．电能生产的特点是不能大规模存储、供输配同时进行、与国民经济的各部门和人民生活密切相关。

2．对电力系统运行的基本要求是保证安全可靠的供电，要有合乎要求的电能质量，要有良好的经济性。

3．电力系统调压的方式有发电机调压，改变变压器分接头调压，串联电容器调压。

4．电力系统调压的措施有增减无功功率进行调压，改变有功功率和无功功率的分布进行调压，改变网络参数进行调压，调整用电负荷或限电的方法进行调压。

5．火电厂间有功功率负荷经济分配的准则是等微增率准则。

6．无功功率负荷经济分配的准则网损微增率准则进行无功功率分配。

7．电力系统频率的调整分为一次调频，二次调频。

它们分别依靠发电机组调速器的有差特性和调频器完成的。

8．设n个节点网络共有r个PV节点，则以直角坐标表示的求解潮流功率方程有个，以极坐标表示的求解潮流功率方程有个。

9．写出牛顿－拉夫逊算法的迭代求解公式（以直角坐标表示）。

二计算题（每小题10分，共30分）1．型号为SFS－40000/220的三相三绕组变压器，容量比为100/100/100，额定变比为220/38.5/11，查得＝46.8kW，＝0.9%，＝217kW，＝200.7kW，＝158.6kW，＝17%，＝10.5%，＝6%。

试求归算到高压侧的变压器参数有名值。

RⅠ=3.919Ω；RⅡ＝2.645Ω；RⅢ＝2.152Ω；XⅠ=130.075Ω；XⅡ＝75.625Ω；XⅢ＝－3.025Ω；GT＝9.669× S；BT＝74.38× S。

2．平行输电线路如图2所示，已知每回线长250km ，＝0.08 ，＝0.4 ，＝2.8 ，负荷＝150MV，cos =0.85，线路首端电压=245kV，试计算输电线路的电压降落和电压损耗。

3．降压变压器等值电路示于图3。

归算到高压侧的阻抗为欧。

《电力系统分析》模拟测试一一、选择题(25分)1．采用分裂导线的目的是（）A.减小电抗B.增大电抗C.减小电纳D.增大电阻2．简单系统静态稳定判据为（）A.δd/dPE >0 B.δd/dPE<0C.δd/dPE=0 D.都不对3．频率的一次调整是（）A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的4．电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电的（）A.可靠性要求 B.经济性要求C.灵活性要求D.优质性要求5．中性点不接地系统发生单相接地短路时，非故障相电压升高至（）A.线电压B.1.5倍相电压C.1.5倍线电压D.2倍相电压6.顺调压是指( )A.高峰负荷时，电压调高，低谷负荷时，电压调低B.高峰负荷时，允许电压偏低，低谷负荷时，允许电压偏高C.高峰负荷，低谷负荷，电压均调高D.高峰负荷，低谷负荷，电压均调低7.分析简单电力系统的暂态稳定主要应用( )A.等耗量微增率原则B.等面积定则C.小干扰法D.对称分量法8.一般情况，变压器的负序电抗X T（2）与正序电抗X T（1）的大小关系为（）A.X T（1）>X T(2)B.X T（1）<X T(2)C.X T（1）=X T(2)D.X T（1）>>X T(2)9.在下列各种故障类型中，属于纵向故障的是（）A.两相短路B.两相断线C.单相接地短路D.两相短路接地10.电力系统的综合供电负荷加上厂用电之和，称为（）A.发电负荷B.供电负荷C.用电负荷D.工业负荷11.系统发生两相接地短路故障时，复合序网的连接方式为（）A.正序、负序、零序并联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路12.系统发生单接地短路故障时，复合序网的连接方式为（）A.正序、负序、零序串联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路13.无零序电流分量的不对称短路是（）A.三相短路B.两相短路C.单相接地短路D.两相短路接地14.在电力系统的下列接线方式中，属于有备用接线的是（）A.两端供电网B.单回路干线式C.单回路放射式接线D.单回路链式接线15.用牛顿-拉夫逊法进行潮流迭代计算，修正方程求解的是( )。

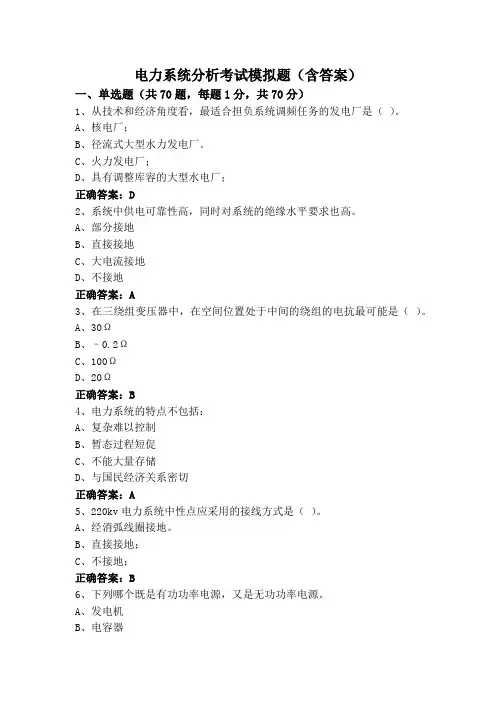

电力系统分析考试模拟题（含答案）一、单选题（共70题，每题1分，共70分）1、从技术和经济角度看，最适合担负系统调频任务的发电厂是（）。

A、核电厂；B、径流式大型水力发电厂。

C、火力发电厂；D、具有调整库容的大型水电厂；正确答案：D2、系统中供电可靠性高，同时对系统的绝缘水平要求也高。

A、部分接地B、直接接地C、大电流接地D、不接地正确答案：A3、在三绕组变压器中，在空间位置处于中间的绕组的电抗最可能是（）。

A、30ΩB、–0.2ΩC、100ΩD、20Ω正确答案：B4、电力系统的特点不包括：A、复杂难以控制B、暂态过程短促C、不能大量存储D、与国民经济关系密切正确答案：A5、220kv电力系统中性点应采用的接线方式是（）。

A、经消弧线圈接地。

B、直接接地；C、不接地；正确答案：B6、下列哪个既是有功功率电源，又是无功功率电源。

A、发电机B、电容器C、并联电抗器D、静止补偿器正确答案：A7、为减小系统负荷变化所引起的频率波动，应采取的措施是（）。

A、设置足够的旋转备用（热备用）容量，但应尽量较少参与一次调整的机组的数量；B、设置足够的无功电源。

C、设置足够的旋转备用（热备用）容量，并使尽可能多的机组参与频率的一次调整；D、设置足够的冷备用容量，并装设自动按频率减负荷装置；正确答案：C8、电力系统分析中，有功功率的单位常用（）A、VARB、MWC、MVD、DV正确答案：B9、变压器中性点经消弧线圈接地，普遍采用（）补偿方式。

A、欠补偿B、过补偿C、完全补偿D、以上均可正确答案：B10、线路始端的额定电压为线路额定电压的（）.A、95%B、105%C、100%D、110%正确答案：D11、关于各种电压等级在输配电网络中的应用，下述说法中错误的是（）。

A、交流500kv通常用于区域电力系统的输电网络；B、交流220kv通常用于地方电力系统的输电网络；C、交流35kv及以下电压等级通常用于配电网络；D、除10kv电压等级用于配电网络外，10kv以上的电压等级都只能用于输电网络。

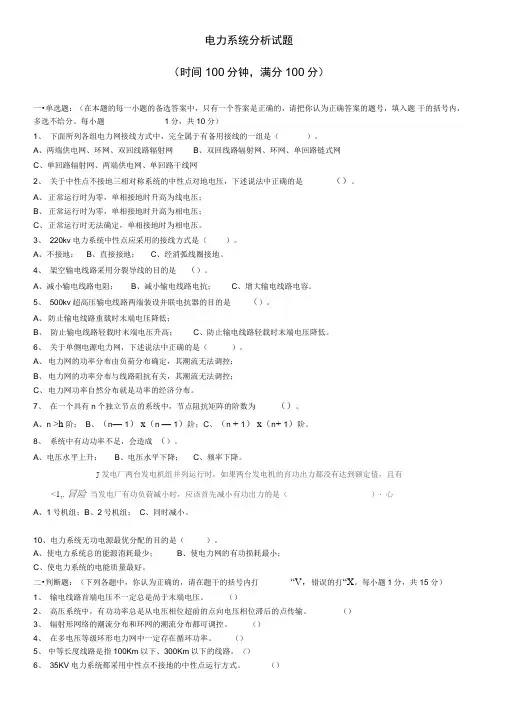

电力系统分析试题（时间100分钟，满分100分）一•单选题：（在本题的每一小题的备选答案中，只有一个答案是正确的，请把你认为正确答案的题号，填入题干的括号内，多选不给分。

每小题1分，共10分）1、下面所列各组电力网接线方式中，完全属于有备用接线的一组是（）。

A、两端供电网、环网、双回线路辐射网B、双回线路辐射网、环网、单回路链式网C、单回路辐射网、两端供电网、单回路干线网2、关于中性点不接地三相对称系统的中性点对地电压，下述说法中正确的是（）。

A、正常运行时为零，单相接地时升高为线电压；B、正常运行时为零，单相接地时升高为相电压；C、正常运行时无法确定，单相接地时为相电压。

3、220kv电力系统中性点应采用的接线方式是（）。

A、不接地；B、直接接地；C、经消弧线圈接地。

4、架空输电线路采用分裂导线的目的是（）。

A、减小输电线路电阻；B、减小输电线路电抗；C、增大输电线路电容。

5、500kv超高压输电线路两端装设并联电抗器的目的是（）。

A、防止输电线路重载时末端电压降低；B、防止输电线路轻载时末端电压升高；C、防止输电线路轻载时末端电压降低。

6、关于单侧电源电力网，下述说法中正确的是（）。

A、电力网的功率分布由负荷分布确定，其潮流无法调控；B、电力网的功率分布与线路阻抗有关，其潮流无法调控；C、电力网功率自然分布就是功率的经济分布。

7、在一个具有n个独立节点的系统中，节点阻抗矩阵的阶数为（）。

A、n >h 阶；B、（n—1） x（n —1）阶；C、（n + 1） x（n+ 1）阶。

8、系统中有功功率不足，会造成（）。

A、电压水平上升；B、电压水平下降；C、频率下降。

J发电厂两台发电机组并列运行时，如果两台发电机的育功出力都没有达到额定值，且有<1,. 冒险当发电厂有功负荷减小时，应该首先减小有功出力的是（）・心A、1号机组；B、2号机组；C、同时减小。

10、电力系统无功电源最优分配的目的是（）。

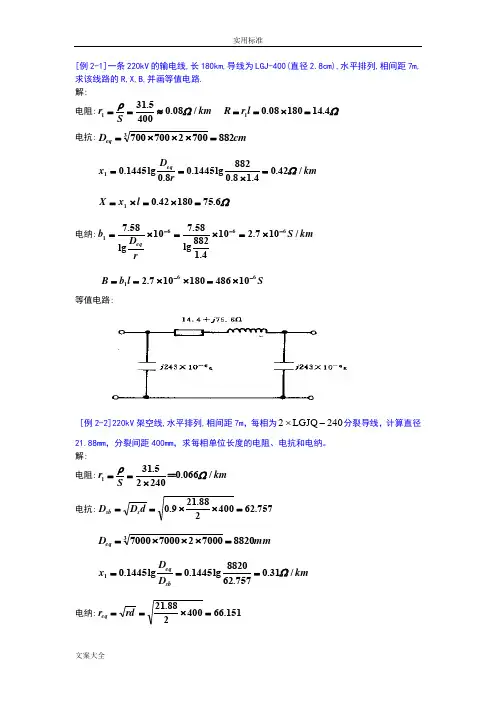

[例2-1]一条220kV 的输电线,长180km,导线为LGJ-400(直径2.8cm),水平排列,相间距7m,求该线路的R,X,B,并画等值电路. 解: 电阻:km Sr /08.04005.311Ωρ≈==Ω4.1418008.01=⨯==l r R 电抗:cm D eq 88270027007003=⨯⨯⨯= km rD x eq /42.04.18.0882lg1445.08.0lg1445.01Ω=⨯==Ω6.7518042.01=⨯=⨯=l x X 电纳:km S rD b eq /107.2104.1882lg 58.710lg58.76661---⨯=⨯=⨯=S l b B 66110486180107.2--⨯=⨯⨯==等值电路:[例2-2]220kV 架空线,水平排列,相间距7m ，每相为2402-⨯LGJQ 分裂导线，计算直径21.88mm ，分裂间距400mm ，求每相单位长度的电阻、电抗和电纳。

解: 电阻:km Sr /660.040225.311Ωρ＝⨯==电抗:757.62400288.219.0=⨯⨯==d D D s sb mm D eq 882070002700070003=⨯⨯⨯=km D D x sbeq /31.0757.628820lg1445.0lg1445.01Ω===电纳:151.66400288.21=⨯==rd r eqkm S r D b eqeq /10567.310151.668820lg 58.710lg58.76661---⨯=⨯=⨯=[例2-3]一长度为600 km 的500kV 架空线路，使用4×LGJQ-400 四分裂导线，611110.0187,0.275, 4.0510,0r km x km b S km g -=Ω=Ω=⨯=。

试计算该线路的∏形等值电路参数。

解 （1）精确计算。

6(0.01870.275)0.2756(86.11)4.051090(83.1190)20.633988.060.021460.6335()0.5()0.01730.59220.592488.330.5924l l Z z r jx j km km y jb S kml j sh l e e j sh l K l γγγγγγ--=+=+Ω=∠Ω==⨯∠==+=∠=+=-=+=∠==88.330.93450.270.633988.06()0.5()0.80610.01272(1)0.3886176.321.035 1.07()0.3755176.39l l Y ch l e e j ch l K lsh l γγγγγγ-∠=∠∠=-=+-∠===∠-∠计算∏形等效电路参数：6330.93450.270.275686.11600154.53860382(2) 1.0350.07 4.0510903001.2581089.931.25810Z Y Z K zl Y K jb l S S j S---'==∠⨯∠⨯Ω=∠Ω'==∠-⨯⨯∠⨯=⨯∠≈⨯（2）使用近似算法计算。

四川大学网络教育学院模拟题（A 卷）1说明电力系统静态稳定的定义、分析方法以及小干扰分析法的步骤。

（15分）1.试说明什么是正序等效定则，以及利用正序等效定则计算不对称短路的步骤。

（10分） 2. 电压中枢点的调压方式有哪几种？这几种调压方式对调压范围的要求是如何规定的？（10分）3. 电力系统接线如图1所示，f 1点发生接地短路，试做出系统的正序和零序等值网络。

图中1~17为元件编号。

（15分）图15．如图2所示简单系统，已知各元件参数如下：(S B =60MVA,V B =V av ,k im =1.8)发电机G ：60=N S MVA ，dX ''=0.11;变压器T ：30=N S MVA ，Vs%=10.5; 线路L ：l =15km ，X=0.23Ω/km.试求f 点发生三相短路时的冲击电流和短路功率有名值。

（20分）图26． 如图3所示简单电力系统，f 点发生单相短路，已知发电机G ：='dX 0.3，2X =0.2，=s T 10s ，变压器T-1：X=0.12,T-2：X=0.11；双回线路L ：1L X =0.20，=0L X 31L X 。

试用等面积定则确定极限切除角。

(电抗值均为统一基准下的标幺值。

)（30分）图3（A 卷）答案：1．静态稳定性是指电力系统在某一运行方式下受到一个小干扰后，系统自动恢复到原始运行状态的能力。

能恢复到原始运行状态，则系统是静态稳定的，否则系统江失去稳定。

分析系统静态稳定性常采用的方法是小干扰法（小扰动方程，略）。

小干扰法的分析步骤为：（1）列出各元件微分方程和网络方程（2）对微分方程和网络方程进行线性化（3）求线性化小扰动状态方程及其矩阵A（4）对给定运行情况进行潮流计算，求得A 矩阵各元素的值（5）求A 矩阵的特征根，并以其实部符号判别系统的稳定性2.在简单不对称短路情况下，在正序网络短路点加入附加电抗(n )X ∆，而其附加电抗(n )X ∆之后的三相短路电流即为对应不对称短路故障点电流的正序电流。

电力系统暂态分析模拟考试试题（时间100分钟，满分100分）一、判断题（下述说法是否正确，在你认为正确的题号后打“√”，错误的打“×”，每小题1分，共10分）1、分析电力系统并列运行稳定性时，不必考虑负序电流分量的影响。

（）2、任何不对称短路情况下，短路电流中都包含有零序分量。

（）3、发电机中性点经小电阻接地可以提高和改善电力系统两相短路和三相短路时并列运行的暂态稳定性。

（）4、无限大电源供电情况下突然发生三相短路时，短路电流中的周期分量不衰减，非周期分量也不衰减。

（）5、中性点直接接地系统中，发生几率最多且危害最大的是单相接地短路。

（）6、三相短路达到稳定状态时，短路电流中的非周期分量已衰减到零，不对称短路达到稳定状态时，短路电流中的负序和零序分量也将衰减到零。

（）7、短路电流在最恶劣短路情况下的最大瞬时值称为短路冲击电流。

（）8、在不计发电机定子绕组电阻的情况下，机端短路时稳态短路电流为纯有功性质。

（）9、三相系统中的基频交流分量变换到系统中仍为基频交流分量。

（）10、不对称短路时，短路点负序电压最高，发电机机端正序电压最高。

（）二、单项选择题(在每小题的三个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题2分，共20分)1、近似计算法中，变压器的变比应采用（）。

A、实际变比；B、额定变比；C、平均额定变比。

2、电力系统一相断线时的复合序网在形式上与（）的复合序网相同。

A、单相接地短路；B、两相短路接地；C、两相短路。

3、电力系统的复杂故障是指（）。

A、横向故障；B、纵向故障；C、电力系统中不同地点同时发生不对称故障。

4、如三相短路瞬间A相非周期电流起始值为最大值，则B、C两相非周期分量电流起始值（）。

A、大小相等，均等于A相非周期分量的一半；B、大小相等，均等于零；C、大小不相等。

5、下图所示网络中，f点发生三相短路时，关于短路点右侧网络中的电流正确的说法是（）。

电力系统暂态分析模拟考试试题（时间100分钟，满分100分）一、判断题（下述说法是否正确，在你认为正确的题号后打“√”，错误的打“×”，每小题1分，共10分）1、分析电力系统并列运行稳定性时，不必考虑负序电流分量的影响。

（）2、任何不对称短路情况下，短路电流中都包含有零序分量。

（）3、发电机中性点经小电阻接地可以提高和改善电力系统两相短路和三相短路时并列运行的暂态稳定性。

（）4、无限大电源供电情况下突然发生三相短路时，短路电流中的周期分量不衰减，非周期分量也不衰减。

（）5、中性点直接接地系统中，发生几率最多且危害最大的是单相接地短路。

（）6、三相短路达到稳定状态时，短路电流中的非周期分量已衰减到零，不对称短路达到稳定状态时，短路电流中的负序和零序分量也将衰减到零。

（）7、短路电流在最恶劣短路情况下的最大瞬时值称为短路冲击电流。

（）8、在不计发电机定子绕组电阻的情况下，机端短路时稳态短路电流为纯有功性质。

（）9、三相系统中的基频交流分量变换到系统中仍为基频交流分量。

（）10、不对称短路时，短路点负序电压最高，发电机机端正序电压最高。

（）二、单项选择题(在每小题的三个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题2分，共20分)1、近似计算法中，变压器的变比应采用（）。

A、实际变比；B、额定变比；C、平均额定变比。

2、电力系统一相断线时的复合序网在形式上与（）的复合序网相同。

A、单相接地短路；B、两相短路接地；C、两相短路。

3、电力系统的复杂故障是指（）。

A、横向故障；B、纵向故障；C、电力系统中不同地点同时发生不对称故障。

4、如三相短路瞬间A相非周期电流起始值为最大值，则B、C两相非周期分量电流起始值（）。

A、大小相等，均等于A相非周期分量的一半；B、大小相等，均等于零；C、大小不相等。

5、下图所示网络中，f点发生三相短路时，关于短路点右侧网络中的电流正确的说法是（）。

《电力系统分析》模拟测试一一、选择题(25分)1．采用分裂导线的目的是（）A.减小电抗B.增大电抗C.减小电纳D.增大电阻2．简单系统静态稳定判据为（）A.δd/dP E<0dP E>0 B.δd/C.δd/dP E=0 D.都不对3．频率的一次调整是（）A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的4．电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电的（）A.可靠性要求 B.经济性要求C.灵活性要求D.优质性要求5．中性点不接地系统发生单相接地短路时，非故障相电压升高至（）A.线电压B.1.5倍相电压C.1.5倍线电压D.2倍相电压6.顺调压是指( )A.高峰负荷时，电压调高，低谷负荷时，电压调低B.高峰负荷时，允许电压偏低，低谷负荷时，允许电压偏高C.高峰负荷，低谷负荷，电压均调高D.高峰负荷，低谷负荷，电压均调低7.分析简单电力系统的暂态稳定主要应用( )A.等耗量微增率原则B.等面积定则C.小干扰法D.对称分量法8.一般情况，变压器的负序电抗X T（2）与正序电抗X T（1）的大小关系为（）A.X T（1）>X T(2)B.X T（1）<X T(2)C.X T（1）=X T(2)D.X T（1）>>X T(2)9.在下列各种故障类型中，属于纵向故障的是（）A.两相短路B.两相断线C.单相接地短路D.两相短路接地10.电力系统的综合供电负荷加上厂用电之和，称为（）A.发电负荷B.供电负荷C.用电负荷D.工业负荷11.系统发生两相接地短路故障时，复合序网的连接方式为（）A.正序、负序、零序并联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路12.系统发生单接地短路故障时，复合序网的连接方式为（）A.正序、负序、零序串联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路13.无零序电流分量的不对称短路是（）A.三相短路B.两相短路C.单相接地短路D.两相短路接地14.在电力系统的下列接线方式中，属于有备用接线的是（）A.两端供电网B.单回路干线式C.单回路放射式接线D.单回路链式接线15.用牛顿-拉夫逊法进行潮流迭代计算，修正方程求解的是( )。

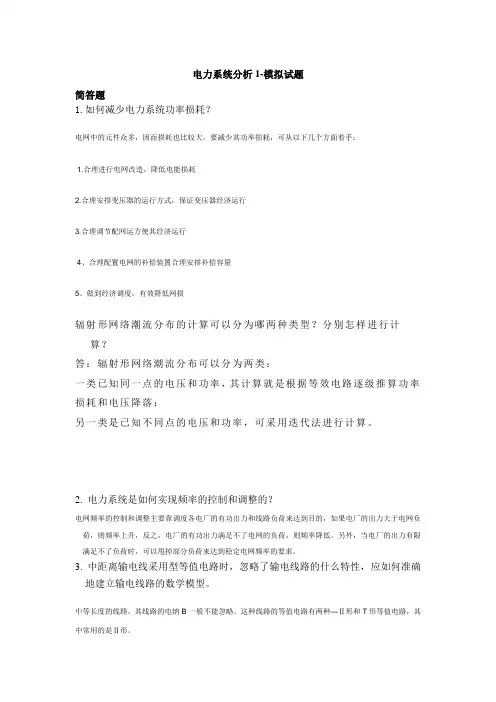

电力系统分析1-模拟试题简答题1.如何减少电力系统功率损耗？电网中的元件众多，因而损耗也比较大，要减少其功率损耗，可从以下几个方面着手：1.合理进行电网改造，降低电能损耗2.合理安排变压器的运行方式，保证变压器经济运行3.合理调节配网运方使其经济运行4、合理配置电网的补偿装置合理安排补偿容量5、做到经济调度，有效降低网损辐射形网络潮流分布的计算可以分为哪两种类型？分别怎样进行计算？答：辐射形网络潮流分布可以分为两类：一类已知同一点的电压和功率，其计算就是根据等效电路逐级推算功率损耗和电压降落；另一类是已知不同点的电压和功率，可采用迭代法进行计算。

2. 电力系统是如何实现频率的控制和调整的？电网频率的控制和调整主要靠调度各电厂的有功出力和线路负荷来达到目的，如果电厂的出力大于电网负荷，则频率上升，反之，电厂的有功出力满足不了电网的负荷，则频率降低。

另外，当电厂的出力有限满足不了负荷时，可以甩掉部分负荷来达到稳定电网频率的要求。

3. 中距离输电线采用型等值电路时，忽略了输电线路的什么特性，应如何准确地建立输电线路的数学模型。

中等长度的线路，其线路的电纳B一般不能忽略。

这种线路的等值电路有两种---Ⅱ形和T形等值电路，其中常用的是Ⅱ形。

在Ⅱ形等值电路中，除串联的线路总阻抗Z=R+jX外，还将线路的总导纳Y=jB分为两半，分别并联在线路的始末端。

在T形等值电路中，线路的总导纳集中在中间，而线路的总阻抗则分为两半，分别串联在它的两侧。

因此，这两种电路都是近似的等值电路。

4电力系统潮流计算时节点是如何分类的，具体说明各种节点的作用。

分为三类，PV节点，PQ节点和平衡节点。

PV节点：这种节点给出有功功率P和电压幅值V，待求量是无功功率Q及电压向量角度。

这种节点在运行中往往要有一定可调节的无功电源，用以继续维持给定的电压值。

因此，通常选择有一定无功功率贮备的发电厂母线作为PV节点。

当变电所有无功补偿设备时，也可以作为PV节点处理；PQ节点：这类节点给出该点的有功及无功功率P和Q，待求量为电压幅值和角度。

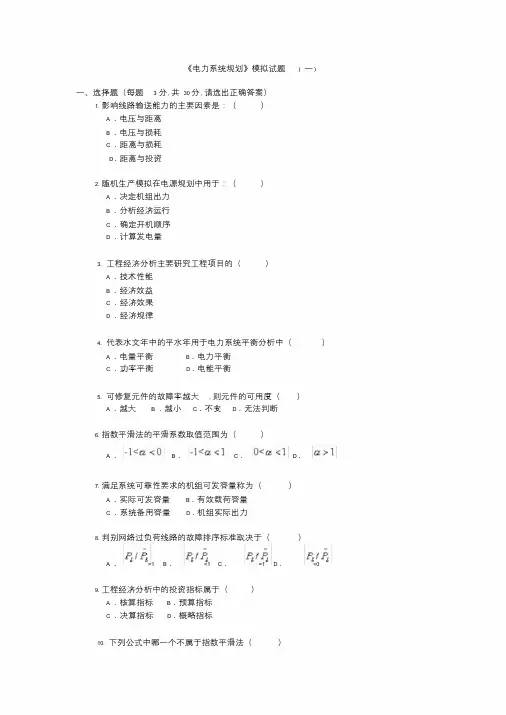

《电力系统规划》模拟试题( 一)一、选择题（每题 3 分, 共30 分, 请选出正确答案）1. 影响线路输送能力的主要因素是：（）A ．电压与距离B ．电压与损耗C．距离与损耗D．距离与投资2. 随机生产模拟在电源规划中用于：（）A ．决定机组出力B ．分析经济运行C．确定开机顺序D．计算发电量3. 工程经济分析主要研究工程项目的（）A ．技术性能B ．经济效益C．经济效果D．经济规律4. 代表水文年中的平水年用于电力系统平衡分析中（）A ．电量平衡B．电力平衡C．功率平衡D．电能平衡5. 可修复元件的故障率越大, 则元件的可用度（）A ．越大B ．越小C．不变D．无法判断6. 指数平滑法的平滑系数取值范围为（）A ．B．C．D．7. 满足系统可靠性要求的机组可发容量称为（）A ．实际可发容量B．有效载荷容量C．系统备用容量D．机组实际出力8. 判别网络过负荷线路的故障排序标准取决于（）A ．>1 B．<1 C．=1 D．<09. 工程经济分析中的投资指标属于（）A ．核算指标B．预算指标C．决算指标D．概略指标10. 下列公式中哪一个不属于指数平滑法（）A ．B ．C．D．参考答案二、填空题（每空 1 分，共10 分）1. 水电厂的技术经济特点有（）快速和（）低。

2. 直流潮流方程主要的特点是（）电路和（）运算。

3. 计算电力不足概率建立的两个模型是（）和（）模型。

4. 最小费用法的资金支出流包括（）和（）。

5. 预测技术方法主要划分为（）和（）两大类。

参考答案三、判断题（每题 2 分, 共10 分, 正确的划√, 错的划×）（每空 1 分，共10 分）1. 电源规划内容只是确定系统未来的装机容量大小。

2.AW 与NPV法的主要区别是对资金的等值计算角度不同。

3. 预测峰值负荷用于决定系统未来设备容量的设置。

4. 配电网的容载比较小时将导致电网供电可靠性下降。

5. 系统中各最小割集在逻辑图上的关系为并联关系。

电力系统分析〔下〕模拟试题，答案在后面显示模拟试题一、单项选择题(此题共15小题，每题2分，共30分)1.三相系统中的对称基频交流电流经过派克变换后，所得的d轴和q轴重量是〔〕。

A.基频电流B. 倍频电流C. 直流电流D. 不确定2.输电线路的零序阻抗要比其正序阻抗〔〕。

A．相等B．大C．小D．不确定3.计算短路冲击电流时，冲击系数的变化范围是〔〕。

A．1≤k im≤2B．1≤k im≤1.9C．1≤k im≤1.8D．1≤k im≤1.74.电力系统静态稳定的有用判据是〔〕.5. 电力系统短路电流的近似计算中，可忽略输电线路的电阻和〔〕A．电容 B.电抗 C.电阻 D.电纳6. 变压器零序等值电路与外电路的连接，取决于零序电流流通的路径，当变压器绕组〔〕接法时，该绕组端点与外电路是连通关系。

A．中性点接地Y0 B．中性点不接地Y C．三角形接法ΔD．三相平衡负载7. 电力系统的短路类型中，属于对称短路的是〔〕。

A 单相短路B．两相短路C．两相短路接地D．三相短路8. P-δ曲线被称为〔〕。

A.耗量特性曲线B.负荷曲线C.正弦电压曲线D.功角曲线9. 电力系统发生不对称短路时，系统某点的电压不对称程度随着离短路点距离的增大而〔〕。

A．增大B．减弱C．不变D．不确定10. 计算负荷提供的冲击电流时，对于小容量的电动机和综合负荷，冲击系数取〔〕。

A．1.5 B．1.7 C．1.3 D．111. 变压器漏磁通的路径与所通电流的序别〔〕。

A.相同B.相反C.无关D．不确定12. 单线接地短路计算中，电压和电流的各序重量，可直接应用〔〕来求得。

A．正序网B．负序网C．零序网D．复合序网13. 输电线路的零序阻抗比正序阻抗〔〕。

A．相同B．大 C.小D．不确定14. 平行架设的双回路输电线路中，由于平行线路间互阻抗的影响，输电线路的零序等值阻抗〔〕。

A．不变B．增大C．减小 D．不确定15. 与励磁绕组的自由直流产生的磁通有依存关系的重量是〔〕。

电力系统分析模拟题及参考答案一、单选题（共40题，每题1分，共40分）1、为了能及时向增加的负荷供电而设置的备用应是（一）。

A、热备用B、事故备用C、检修备用D、冷备用正确答案：A2、单相短路的附加电抗等于（—）。

A、负序电抗B、负序电抗并联零序电抗C、0D、负序电抗串联零序电抗正确答案：D3、变压器消耗的有功功率的参数是（一）oA、电流B、电抗C、电纳D、电导正确答案：D4、并联电容器能向系统提供（—）无功功率。

A、感性B、为0C、容性D、不确定正确答案：A5、冲击电流主要用于检验电气设备和载流导体的（一）。

A、载流量B、动稳定性C、热稳定性D、耐压等级正确答案：B6、系统发生三相短路故障后，零序电压（一）oA、不确定B、变低C、零D、变高正确答案：C7、两相短路的附加电抗等于(—)。

A、负序电抗并联零序电抗B、OC、负序电抗D、负序电抗串联零序电抗正确答案：C8、用于电能远距离输送的线路为(—)oA、输电线路B、输配电线路C、配电线路D、直配线路正确答案：A9、三绕组降压变压器，当功率主要由高压侧向中压侧输送时，绕组的排列方式，居中绕组为(一)oA、依据电压等级不同，绕组的排列情况不同B、中压绕组C、高压绕组D、低压绕组正确答案：B10、某1GJ-300的线路,几何均距为6米，导线的计算外径为25.2mm,其电阻值为(—)。

A^0.13Ωz kmB、0.5CykmC、025Ω∕kmD、0.24Ωz km正确答案：A11、下列故障类型中，属于对称短路故障为(一)oA、单相接地短路B、三相短路C、两相接地短路D、两相短路正确答案：B12、50OkV系统中性点运行方式经常采用（一）。

A、不接地B、经电抗接地C、经电阻接地D、直接接地正确答案：D13、我国目前电力系统的最高电压等级是（）。

A、交流500kV,直流±80OkVB、交流500kV,直流±50OkVC、交流IoOOkV,直流±110OkVD、交流750kV,直流±50OkV正确答案：C14、单相短路接地的附加电抗等于（—）。

电力系统分析基础试卷1一、简答题（15分）电网互联的优缺点是什么？影响系统电压的因素有哪些？在复杂电力系统潮流的计算机算法中，节点被分为几种类型，已知数和未知数各是什么？ 电力系统的调压措施和调压方式有哪些？什么是短路冲击电流？产生冲击电流最恶劣的条件有哪些？二、1、（5分）标出图中发电机和变压器两侧的额定电压（图中所注电压是线路的额定电压等级）2、（5分）系统接线如图所示, 当 f 1 、f 2点分别发生不对称接地短路故障时, 试作出相应的零序等值电路。

(略去各元件电阻和所有对地导纳及变压器励磁导纳)T 3L G1T 2三、（15分）额定电压为110KV 的辐射型电力网，参数如图所示，求功率分布和各母线电压（注：必须考虑功率损耗，不计电压降落的横分量）。

四、（15后，系统的频率和发电机的出力各为多少？五、（15用户处应装电容器的容量是多少？（忽略电压降落的横分量影响）六、（15分）如图所示的简单系统，当f点发生BC相接地短路时，求: （注：图中参数为归算到统一基准值下的标么值SB=100MVA，UB=Uav）故障点A相各序电流和电压的有名值、A相各序电流向量图。

中性点电位Un是多少KV？Xn是否流过正、负序电流？ Xn的大小是否对正、负序电流有影响？七、（15分）电力系统接线如图所示，元件参数标于图中，当f点发生三相短路时，若要使短路后的短路功率Sf不大于250MVA，试求(SB=100MVA，UB= Uav)线路允许的电抗有名值XL？发电机G1、G2的计算电抗？一、简答题（25分）电力系统为什么不采用一个统一的电压等级，而要设置多级电压？什么是电压损耗、电压降落、电压偏移？电力系统采用分裂导线有何作用？简要解释基本原理。

在复杂电力系统潮流的计算机算法中，节点被分为几种类型，已知数和未知数各是什么？ 什么是电力系统短路故障？故障的类型有哪些？二、(15分)在如图所示的两机系统中，PGN1=450MW ，σ1%=5；PGN2=500MW ，σ2%=4。

**大学网络教育学院模拟题〔A 卷〕1说明电力系统静态稳定的定义、分析方法以及小干扰分析法的步骤。

〔15分〕1. 试说明什么是正序等效定则，以及利用正序等效定则计算不对称短路的步骤。

〔10分〕2. 电压中枢点的调压方式有哪几种.这几种调压方式对调压围的要如何规定的.〔10分〕3. 电力系统接线如图1所示，f 1点发生接地短路，试做出系统的正序和零序等值网络。

图中1~17为元件编号。

〔15分〕图 15．如图2所示简单系统，各元件参数如下：(S B =60MVA, V B =V av , k im =1.8)发电机G ：60=N S MVA ，d X ''=0.11; 变压器T ：30=N S MVA ，Vs%=10.5;线路L ：l =15km ，*=0.23Ω/km.试求f 点发生三相短路时的冲击电流和短路功率有名值。

〔20分〕图 26． 如图3所示简单电力系统，f 点发生单相短路，发电机G ：='d X 0.3，2X =0.2，=s T 10s ，变压器T-1：*=0.12, T-2：*=0.11；双回线路L ：1L X =0.20，=0L X 31L X 。

试用等面积定则确定极限切除角。

(电抗值均为统一基准下的标幺值。

) 〔30分〕图 3〔A 卷〕答案：1．静态稳定性是指电力系统在*一运行方式下受到一个小干扰后，系统自动恢复到原始运行状态的能力。

能恢复到原始运行状态，则系统是静态稳定的，否则系统江失去稳定。

分析系统静态稳定性常采用的方法是小干扰法〔小扰动方程，略〕。

小干扰法的分析步骤为：〔1〕列出各元件微分方程和网络方程〔2〕对微分方程和网络方程进展线性化〔3〕求线性化小扰动状态方程及其矩阵A〔4〕对给定运行情况进展潮流计算，求得A 矩阵各元素的值〔5〕求A 矩阵的特征根，并以其实部符号判别系统的稳定性2. 在简单不对称短路情况下，在正序网络短路点参加附加电抗(n )X ∆，而其附加电抗(n )X ∆之后的三相短路电流即为对应不对称短路故障点电流的正序电流。

可编辑修改精选全文完整版测试序列知识考试试题库（六）电力系统仿真知识单项选择题1.使用GPC的RTDS每个Rack可以仿真的节点数量是：（C）A.54B.56C.66D.72*22.发电机机端电压互感器用于3U0的二次绕组额定电压是：（C）A.100VB.57.7VC.33.3VD.220V3.24V开入时，GTDI板卡的限流电阻应选择：（B）A.330ΩB.2200ΩC.220ΩD.3300Ω4.500kV线路保护动模试验时，接地电阻需考虑到：（C）A.100ΩB.200ΩC.300ΩD.400Ω5.仿真中心研制的F6录波分析装置的单通道最高采样频率为：（C）A.100kHzB.200kHzC.1000kHzD.2000kHz6.仿真中心的服务器密码是：（B）A.Jcd1tB.Jcd2tC.Jcd3tD.Jcd4t7.双端系统中，发生A相接地故障时，B相、C相电流也发生变化的主要原因是：（B）A.负荷电流影响B.支路零序分支系数和正序（负序）分支系数不一致C.支路零序阻抗和正序（负序）阻抗不相等D.过渡电阻影响⏹多项选择题8.RTDS试验中，通过以下方式能够实现CT饱和：（ABC）A.增加CT的负载电阻B.增加短路电流C.增加短路电流的直流分量D.增加CT的铁芯面积9.RTDS中可以输出开关量信号的板卡是：（ABD）B.OCC.GTDID.GTDO⏹判断题10.使用GPC的RTDS每个Rack可以仿真56个单相开关。

（正确）11.RTDS上支持IEC61850的IO板卡是GTNET。

（正确）12.零序强制分流器是为保证发生区外接地故障时双回线路零序电流的正确分配。

（正确）13.故障前正序电压和故障后正序电压的相位基本不变化。

（正确）14.为获取发电机纵向3U0，发电机机端PT一次中性点必须接地。

（错误）15.博电生产的电流功率放大器可以输出直流电流。

（正确）16.仿真中心数据服务器的地址是\\192.168.10.253。

武汉电力职业技术学院2015/2016学年第一学期电力系统分析 试卷（ A ）闭卷 100 分钟班级：1411 班 学号： 姓名：一、单项选择题（每小题1分，共16分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1. 35kV 系统的平均额定电压为 ( )。

A.35kVB.38.5kVC.37kVD.36.75kV2.中性点非直接接地系统中用电设备的绝缘水平应按（ ）考虑。

A.相电压B.线电压C.绝缘电压D.冲击电压 3.变压器二次侧额定电压应较相连线路额定电压高（ ）。

A. 5~10%B.5%C.10%D. 5%或者10%4.取基准容量为100MV A ，容量为20MV A 的110kV/10kV 降压变压器，其短路电压百分数为10.5%，如采用近似计算法，其标幺值为（ ）。

A 0.525 B 0.021 C1.004 D1.7195.一台将220kV 电压降为35kV 的降压变压器连接两个网络，两侧均与线路相连，这台变压器的额定变比为（ ）。

A220/35 B220/38.5 C242/35 D242/38.5 6.电网无功功率分点一定是电网节点（ ）最低的节点。

A 电压B 频率C 功率D 相角 7.变压器等值参数）（S U S I B NN T 32010.100%⨯=中的%0I 表示（ ） A 额定电流 B 短路电流百分数C.空载电流百分数D.正常工作电流 8.三相短路时，非周期分量极大值，只能是在某种情况（ ）。

A.一相中出现B.同时在两相中出现C.三相均不出现D.只有A 相出现BC 两相不出现 9.关于电力系统短路故障，下述说法中错误的是（ ）。

A.短路故障是指相与相或相与地之间（大接地电流系统）的不正常连接；B.短路故障又称为纵向故障；C.短路故障中除三相短路外，其他短路故障都属于不对称故障；D.中性点接地系统中，单相接地短路发生的概率最高。
