电缆施工作业指导书

新洲110kV邾城变电站智能化改造工程全站电缆施工作业指导书目录1. 概述 (1)1.1 施工规模 (1)1.2 施工依据 (1)1.3 施工工序流程图 (2)2. 施工准备 (2)2.1 人员组织 (2)2.2 主要施工机械、工器具及材料的准备 (2)2.3 施工前检查 (2)3. 施工步骤 (3)3.1 电缆支架焊接 (3)3.2 电缆敷设 (4)3.3 电缆终端头制作 (4)4. 施工质量要求 (5)5. 质量保证措施 (6)5.1 安装过程控制 (6)5.2 施工项目质量检查及验收 (6)5.3 成品保护 (6)6. 施工安全措施 (6)6.1 安全组织措施 (6)6.2 安全风险点及防范控制措施 (7)新洲110kV邾城变电站智能化改造工程全站电缆施工作业指导书1. 概述本施工方案适用于全站电缆支架安装、电缆管敷设、电缆敷设及终端头制作施工。

1.1 施工规模本期工程需在全站敷设控制电缆约12千米，光缆约8千米，10kV电力电缆约200米，及安装配套电缆桥架。

1.2 施工依据1.2.1 《电气装置安装工程电缆线路施工及验收规范GB50168-2006；1.2.2 《电力建设安全工作规程》（变电所部分）DL5009.3-1997；1.2.3 《电业安全工作规程》（发电厂和变电所部分）DL 408-91；1.2.4 《电力设备预防性试验规程》Q/CSG 1 0007-2004；1.2.5 《110ekV～500kV送变电工程质量检验及评定标准》Q/CSG 10017.2-2004；1.2.6 《国家电网公司输变电工程施工工艺示范手册》1.2.7 《中国南方电网十项重点反事故措施》Q/CSG11105.2-2008；1.2.8 《中华人民共和国工程建设标准强制性条文》（电力工程部分）；1.2.9 工程电气部分施工图设计《全站电缆敷设》1.2.10 业主和供货厂家签订的技术协议、制造厂家提供的配电柜使用说明书。

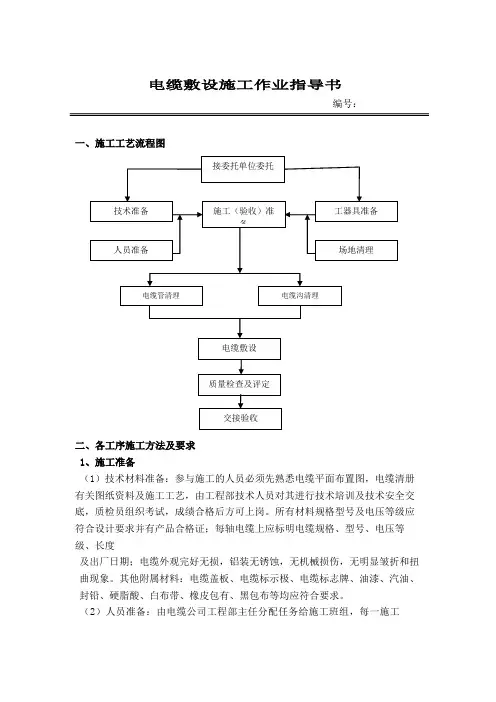

Page 1 of 7新洲110kV邾城变电站智能化改造工程全站电缆施工作业指导书1.3 施工工序流程图2. 施工准备2.1 人员组织2.2 主要施工机械、工器具及材料的准备2.3 施工前检查2.3.1 电缆桥架：2.3.1.1 电缆支架安装施工前应具备的条件：（1）预埋件符合设计，固定牢固；Page 2 of 7新洲110kV邾城变电站智能化改造工程全站电缆施工作业指导书（2）电缆沟、竖井及人孔等处的地坪及抹面工作已结束；（3）电缆层、电缆沟等处的施工临时设施、模板及建筑废料等清理干净，施工用道路畅通，盖板齐全；（4）电缆线路敷设后、不能再进行的建筑工程工作应结束。

2.3.1.2 核对支架材料、配件的规格及数量是否与设计图、订货合同及到货清单相符；2.3.1.3 钢材应平整，无扭曲，下料误差应在5mm范围内，切口应无卷边、毛刺，焊接牢固，无变形，各支撑间的垂直净距与设计偏差不应大于5mm；2.3.1.4 钢质支柱、托臂热镀锌层表面均匀，无毛刺、过烧、挂灰、伤痕等缺陷，焊缝平滑，无气孔、夹渣、咬边等缺陷；2.3.1.5 根据电气施工图核对主控通信楼、10kV配电室预留孔位置、大小是否正确；2.3.1.6 根据电气施工图核对预埋件的位置及数量应符合设计规定及厂家要求。

2.3.2 电缆敷设：2.3.2.1 检查电缆通道畅通无杂物，排水良好，2.3.2.2 检查电缆支架安装已完成，符合设计要求，金属部分的防腐层完整；支架表面无毛刺尖角等，防止损伤电缆；2.3.2.3 核对电缆型号规格、电压等级是否符合设计要求，电缆外观应无损伤，绝缘良好；2.3.2.4 按设计和实际路径计算每根电缆长度，合理安排每盘电缆，终端头应留有合适裕度；2.3.2.5 电缆放线架应放置稳妥，钢轴的长度和强度应与电缆盘重量和宽度相配合；2.3.2.6 敷设前应按照设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头；2.3.3 电缆终端头制作：2.3.3.1 检查电缆终端头型式、规格应与电缆类型和环境要求一致；电缆线芯连接金具应采用符合标准的连接管和接线端子，内径应与电缆线芯紧密配合；2.3.3.2 准备好施工机具及消耗材料、清洁溶剂等，压接钳和模具应符合规格要求；2.3.3.3 检查电缆绝缘状况应良好，无受潮。

3. 施工步骤3.1 电缆支架焊接3.1.1 按照施工图选取适合规格的电缆支架，焊接在预埋铁块上。

同一排支架应先焊接首尾两根，焊接前精确测量并确定支架的位置，点焊固定后在两根支架间绑上一根细线并拉紧，其它支架以此线为基准点焊到预埋件上暂时固定；3.1.2 将电缆支架焊实，要求安装牢固，横平竖直，各层支架的同层横档应在同一水平面上，其高Page 3 of 7新洲110kV邾城变电站智能化改造工程全站电缆施工作业指导书低偏差不应大于5mm，托架支吊架沿桥架走向左右的偏差不应大于10mm；3.1.3 桥架接地：测量电缆沟长度，截取适合长度的热镀锌扁钢并弯制成型，焊接到成组的电缆支架上，并与建筑物接地网牢固连接。

3.2 电缆敷设3.2.1 电缆敷设时，应先放户外电缆，后放户内电缆，先放长电缆，后放短电缆。

3.2.2 电缆应从盘的上端引出，应避免电缆在支架上及地面上磨擦拖拉，电缆不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤；电缆敷设时，不应损坏电缆沟、隧道、电缆井的防水层；3.2.3 电缆敷设力求美观，排列整齐，不宜交叉。

3.2.4 电缆的固定：（1）垂直敷设或超过45º倾斜敷设的电缆在每个支架上；桥架上每隔2m处；（2）水平敷设的电缆在首末两端及转弯处。

3.2.4 电缆终端头、拐弯处、夹层内、竖井两端等地方，应装设电缆标志牌，电缆标志牌上应写明电缆的编号、型号、规格及起迄地点，标志牌的字迹应清晰不易脱落，标志牌规格应统一，挂装牢固。

3.2.5 电缆在电缆沟格架上的排列位置从上至下为：（a）电力电缆和通信电缆，（b）直流电缆，（c）控制电缆。

3.3 电缆终端头制作3.3.1 电力电缆终端头制作安装3.3.1.1 按电缆终端头技术说明书要求进行操作，从剥切电缆开始应连续操作直至完成，尽量缩短绝缘暴露时间，剥切电缆时注意不应损伤线芯和保留的绝缘层，半导体屏蔽层应彻底清除。

3.3.1.2 附加绝缘的包绕、装配、热缩等应清洁。

3.3.1.3 终端头的金属护层必须接地良好，每相铜屏蔽和钢铠应锡焊接地线；3.3.1.4 塑料绝缘电缆采用自粘带、粘胶带等方式密封，塑料护套表面应打毛，粘接表面用溶剂去除油污，粘接应良好；3.3.1.5 电缆线芯连接接线端子时，应除去线芯和端子内壁油污及氧化层，压接模具与金具应配合适当，压接压力及压接后尺寸符合要求；压接后去除毛刺凸痕。

3.3.2 控制电缆终端头制作安装3.3.2.1 剥切电缆：剥切电缆应按照技术说明书的要求，剥切时不应损伤线芯和保留的绝缘层；3.3.2.2 制作缆头：控制电缆终端可采用一般包扎套上专用绝缘套；Page 4 of 7新洲110kV邾城变电站智能化改造工程全站电缆施工作业指导书3.3.2.3 接线（1）电缆芯线和所配导线的端部均应标明其回路编号（双编号：电缆编号和回路编号），编号应正确，字迹清晰，且不易脱色；（2）每个接线端子的每侧接线宜为1根，不得超过2根，对于插接式端子不同截面的两根导线不得接在同一端子上，对于螺栓连接端子，当接两根线时，中间应加平垫片；3.3.2.4 电缆及其芯线应符合下列要求：（1）电缆应排列整齐，编号清晰，避免交叉，并应固定牢固，不得使所接的端子排受到机械应力；2) 二次回路接地应设专用螺栓。

3.3.2.5 引入盘、柜内的电缆及其芯线应符合下列要求：（1）引入盘、柜的电缆应排列整齐，编号清晰，避免交叉，并应固定牢固，不得使所接的端子排受到机械应力；（2）铠装电缆在进入盘、柜后，应将钢带剥离，剥离处的端部应扎紧，并应使用不小于2.5平方的多股黄绿双色线与钢带焊接接地。

如果带有屏蔽层的，屏蔽层应与钢带一并接地；（3）使用于静态保护、控制等逻辑回路的控制电缆，应采用屏蔽电缆。

（4）盘、柜内的电缆芯线，应按垂直或水平有规律地布线，不得任意歪斜交叉连接。

备用芯长度应留有适当余量；（5）强、弱电回路不得使用同一根电缆，并应分别成束分开排列；3.3.2.6 完毕后应封堵电缆孔洞，封堵应严实可靠，不应有明显裂缝和可见的孔隙，孔洞较大者应加耐火衬板后再进行封堵。

3.3.2.7 室内盘、柜及所有穿越电缆的孔洞必须封堵严密，以防止小动物进入。

4. 施工质量要求4.1 电缆支架焊接4.1.1 立柱、横梁应焊接牢固，各横撑间垂直净距与设计偏差应不大于5mm；4.1.2 电缆桥架层间距离符合设计要求，固定方式符合设计要求；4.1.3 桥架安装牢固，横平竖直，各支架的同层横撑在同一水平面上，高低偏差不大于5mm，支架、吊架沿桥架走向的偏差不大于10mm；4.1.4 组装好后的钢结构竖井，垂直偏差应不大于总长度的2/1000，支架横撑的水平误差应不大于总宽度的2/1000，竖井对角线的偏差应不大于其对角线长度的5/1000；4.1.5 桥架接地牢固可靠。

所有支架均应接地良好；金属支架必须与主地网两点连接，禁止支架串接。

Page 5 of 7新洲110kV邾城变电站智能化改造工程全站电缆施工作业指导书4.2 电缆敷设4.2.1 电缆规格符合设计要求，排列整齐、无机械损伤，标志牌装设齐全、正确、清晰；4.2.2 电缆固定、弯曲半径、有关距离、相序排列等符合设计及验收规范要求。

4.3 电缆终端头制作4.3.1 电缆终端密封良好，绝缘层无破裂损伤，相色正确；4.3.2 接地线安装牢固，接地良好；4.3.3 接线端子连接紧密牢固。

5. 质量保证措施选派具有相应资质的施工人员负责软导线液压压接施工及绞磨吊装施工等关键作业；在施工前，由技术负责人进行安全技术环境交底，使施工人员充分了解施工内容、技术要求、具体施工流程、施工中的主要危险点及预防控制措施、施工中可能产生的主要环境污染及控制方法。

施工所需的材料要根据设计图进行核对清点，确保符合图纸设计要求，进行外观检查。

5.1 安装过程控制5.1.1 施工中，施工人员必须严格遵守设计图纸的要求和相关施工规范进行施工作业，不得随意更改图纸设计内容。

如设计内容有问题或与实际情况不符时，需事先经过设计院、监理单位和建设单位等有关部门的认可并审批后，方可按设计变更进行施工。

5.1.3 严格按相关技术规范对设备进行安装调整，确保施工质量，杜绝施工过程中存在的质量通病。

保证工程质量合格率100%，优良率90%以上。

5.2 施工项目质量检查及验收5.2.1 施工人员必须对自己所承担的项目进行及时认真的自检，及时、详细、准确地填写施工记录，并提交有关质检部门人员进行逐级检查验收。
