一、简介 VG2670型/70A型( 数显) /70B型/72型/72A型( 数显) 系列耐压测试产品, 是按照GB、IEC、ISO、BS、UL、JIS等国际国内的安全标准要求而设计, 适合各种家用电器、稳压电源、电缆线、变压器、接线端子、高压胶木电器、开关、电源插座、电机、洗碟机、洗衣机、离心式脱水机、微波炉、电磁炉、电烤箱、电火锅、电饭锅、电视机、电风扇、医疗、化工、电子仪器、仪表、整机等, 以及强电系统的安全耐压的测试,同时也是科研实验室、技术监督部门不可缺少的耐压检测试验设备。 VG2670型与VG2672型具有手动、自动测试功能。 VG2670A型( 数显) 与VG2672A型( 数显) 具有三窗口( LED) 同时显示时间( s) 、漏电流( mA) 和输出电压( kV) ,同时还具有遥控接头端口, 给用户远距离操作带来方便。本系列仪器采用技术标准是: JB/T7082-93 二、主要技术指标
三、工作原理 如图一, 220V交流市电经控制电路进行调压、升压至高压, 接至被试品上, 经过一段时间后, 如果被试品绝缘不好, 漏电流超过设定值, 则控制电路动作, 切断高压输出, 同时发出报警信号。 四、使用注意事项 （1）操作者必须戴绝缘橡皮手套, 脚下垫绝缘橡皮垫, 以防高压电击造成生命危险。 ( 2) 仪器必须可靠接地, 并和被测体的地可靠相接。 ( 3) 在连接被测体时, 必须保证高压输出为”0”及在”复位”状态。( 4) 切勿将输出地线与交流电源线短路, 以免外壳带有高压, 造成危险。 ( 5) 尽可能避免高压输出端与地短路, 以防发生意外。 ( 6) 测试超漏指示灯一旦损坏, 必须立即更换, 以防造成误判。 ( 7) 仪器空载调整高压时, 漏电流监视表头有起始电流, 均属正常, 不影响测试精度。 ( 8) 仪器避免阳光正面直射, 不要在高温潮湿多尘的环境中使用和存放。
ET2670A耐压测试仪操作规程 一、使用方法 1 开启电源前应逆时针旋转电压调节旋钮至最小，使之处于输出零伏位置； 2 在连接被测物前必须保证高压指示灯熄灭和电压表指示为零； 3 漏电流值设定：按下预置开关，用小一字螺丝刀调节漏电流调节旋钮，根据需要设定漏电流值漏电流值范围从0至5.0毫安。（漏电流测试过程中如测试产品测试漏电流为2毫安以上20毫安以下时，可按下2 mA /20mA泄露电流量程开关进行测试。）漏电流测试过程中当漏电流值大于设定值时，仪器一进入测试状态就转入报警状态（报警指示灯亮，蜂鸣器持续讯响）； 4 测试方式设定：仪器提供定时和手动两种测试方式供用户选择，复位状态下或测试状态下按定时键进行切换，相应方式的指示灯亮；平常使用的测试方式为定时测试。 5 测试： （1）、手动测试方式：定时设定为关； A、复位状态下按启动键，仪器进入测试状态，高压指示灯亮，旋转电压调节旋扭至所需的电压值； B、测试结束仪器也没有进入报警状态，请按复位键，仪器切断电压输出，高压指示灯熄灭，退出到复位状态，被测物为合格品； C、如果在测试过程中，测试电流达到漏电流设定值时，仪器自动切断输出电压、高压指示灯熄灭，进入报警状态，被测物为不合格品。此时按复位键可退出报警状态并转入复位状态； （2）、定时测试方式；定时设定为开。 A、定时时间设定：定时时间由两位拨盘组成，从左往右分别为十位和个位，单位为秒。定时时间范围从1秒至99秒，连续可调。当设定值为00时，仪器自动讯响两下提醒用户设定定时时间（一般设定时间为70s，前10s调节电压，后60s 测试）； B、复位状态下按启动键，仪器进入测试状态，高压指示灯亮，旋转电压调节旋扭至所需的电压值； C、定时测试过程中，如果测试电流达到漏电流设定值时，仪器自动切断输出电压并进入报警状态，被测物为不合格品。定时时间到，仪器也没有进入报警状态，
耐压点检器操作规程(总2 页) 本页仅作为文档页封面，使用时可以删除 This document is for reference only-rar21year.March
中山市惠尔普斯电器有限公司 点检器操作规程 点检仪名称耐压测试仪点检器型号规格输入电压：1500VAC 泄漏电流：5.0mA 环境要求：点检器适用于环境温度为5～35℃和45～95%RH。 使用仪器及工具：耐压测试仪 试验材料：耐压测试仪点检器 图一图二 操作步骤 1、开启耐压测试仪，调节输入电压为AC 1500V，切断电流为5.0mA，测试时间为1～2秒(或设 置“不定时”)。设置好相关数据后按下复位按钮。(建议开机时间超过1分钟后，测试仪处于稳定状态再操作) 2、取出耐压点检器，将其与耐压测试仪连接，耐压测试仪回路端与点检器回路端(GND)连接；耐 压测试仪高压输出端与点检器通过(OK)连接(如图二)。 3、按下耐压测试仪启动按钮后，输入电压显示值为1500V(±5%)，而漏电流显示值应小于切断 电流 5.0mA，这时耐压测试仪显示值小于规定值及绿指示灯亮起或无“嘀嘀”报警声音，此状态为合格。 4、点检测试时间到后自动复位，或手动按下复位按钮进行复位。(操作时间不可超过5秒) 5、耐压测试仪回路端与点检器回路端(GND)连接；耐压测试仪高压输出端与点检器报警(NG)连接 (如图二)。 6、按下耐压测试仪启动按钮后，这时耐压显示值大于规定值且耐压测试仪红指示灯亮起或发出 “嘀嘀”报警声音，此状态为合格。 7、依以上点检时出现的两种状态进行判定此耐压测试仪是否能正常作业。 8、点检出结果并记录于日常点检记录表中。 9、点检测试完毕后，关闭测试仪电源卸下点检器按要求放置于指点地方，并清理测试台面做好 相关6S工作。
文件名称耐压测试仪设备安全操作规程版本第A版文件编号RD-17042601 修订次数第1次编制Candy 审核Paris 批准Jacking 日期2017-05-08 日期2017-05-08 日期2017-05-08 一、目的：避免违章操作，保证安全作业，增加设备使用寿命。 二、范围：实验室测定用耐压测试仪。（0-20KV） 三、权责：技术研发部、品质部。 四、内容： 外形图： 1、操作步骤： 1.1 将被测件放在绝缘垫上。 1.2 用高压测试线与低压测试线将被测件连好。（输出端为高压，回路端为低压） 1.3 将电源开关置于“开”位置，电压电流正常显示。 1.4 设置漏电流值（一般为0.5A），具体操作方式为：按住设置/测试转换开关，调节电流设置旋钮，使电流显示到设定的漏电流值，然后松开开关设置/测试转换开关。 1.5 AC/DC开关设置电压种类，AC为交流测试，DC为直流测试。 1.6 设置时控开关。 1.7 调节所需时间（一般为20S）。 1.8 将电压调节旋钮逆时针方向调节到零位。 1.9 将开关启动，测试指示灯亮。 1.10 将电压调节旋钮慢慢逆时针调节，直至报警灯亮，记录实测电压值。
1.11 在高压测试状态若被测件的漏电流超过设定的电流值时，仪器自动切断高压，并发出报警信号。 1.12 按一下复原开关，在任何升压过程中和测试过程中的高压被切断。 1.13 不工作时请关闭电源。 补充：客户特定要求的测试方法 1 取样150mm长的套管 2 找出同等内径的芯棒 3 剪一小节锡纸对折后，再包扎套管穿入芯棒内，用夹子夹住芯棒前端 4 打开电源开关，漏电值设置在0.5MA，时间60秒，电压设置在客户特定的范围内（具体按照生产单为标准，如生产单要求2.5kv，则耐压仪的电压必须要设置≥2. 5 kv），此时察看耐压仪有无发出击穿的声音，如无击穿则为耐压OK。 2、流程图 3、注意事项： 3.1 仪器接地必须可靠，接地线线径要粗一些，并且经常检查不使脱落。 3.2 操作者必须踏在适当的绝缘垫上和戴适当的绝缘手套。 3.3 经常清洁仪器各部份并保持环境整洁。 3.4 仪器周围尽量减少导电体及易被击穿的物件。 3.5 严格执行操作规程，集中注意力，不得嬉闹和闲谈。 3.6 仪器的各部份应放在绝缘垫上。 3.7 有任何意外情况及时切断电源。 3.8 建议操作人员不少于二人。 3.9 熟悉仪器的使用方法后再正式进入正常工作，在熟悉过程中调节电压设置在较低的值。
DF2671耐压测试仪使用说明书 本系列耐压测试仪是交流安全测试通用仪器。它能产生0～10KV 50Hz正弦测试电压，逼真地反映市电交流情况下的绝缘安全性能，因此可广泛用于电工测量、胶木电器流水线检测、电视机、VCD、电风扇、收录机、电冰箱、洗衣机等低压电器和各类家用电器的安全测试，其中DF2676AD还能产生0～5KV直流电压，用于测量各种电器的直流耐压；DF2672还带有兆欧表，适用于各类家用电器，仪表、电气、设备的绝缘电阻测试。 本系列仪器技术先进、布局合理、外形美观，符合IEC电子测量委员会电器测量标准，具有高精度、高可靠性、维修方便等特点。 1.技术参数 1.2测试电压误差：不大于5%FS 1.3输出容量：a.DF2671A DF2672 DF2678A DF2676AD :不小于750VA b.DF2673A DF2673B :不小于300VA 1.5漏电流测试误差： (1).DF2671A DF2672 DF2673A DF2673B DF2678A :不大于±5% (2).DF2676AD :不大于±5% ±0.1mA 1.6定时时间： (1).DF2671A DF2672 DF2673A DF2676AD DF2678A :5 185 30 45 60秒及手控 (2).DF2673B :2 5 15 30 60秒及受控 1.7定时误差：不大于±10% 1.8测试结果判别 当检测的漏电流大于漏电流设置值事，测试电压自动切断，并发出声光告警。 1.9 DF2673绝缘电阻测试部分 (1)额定电压：DC250V±10% DC500V±10% (2)测量范围：0～200M 0～500M (3)测量误差：±3%（满弧度长） 1.10外型尺寸：L×B×H（mm）
耐压测试仪使用方法 The latest revision on November 22, 2020
耐压测试仪使用方法 一、操作步骤 操作时必须戴好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫。电源线必须用有可靠接地的三芯线，只有在测试灯熄灭，无高压输出状态时，才能进行被测品连接或拆卸操作。 1在确定电压表指示为“0”，测试灯熄灭状态下接被测物体，并把地线连接好。 2设定漏电流报警（击穿）所需值。 2.1按下预置开关。 2.2选择所需报警电流量程档。 2.3调节漏电流预置电位器到所需报警值（看漏电流表）。再弹起预置开关。 3手动测试： 3.1将定时开关设到“关”的位置，按下启动钮。测试灯亮，缓慢调节电压调节旋钮，将电压调到需要的值。 3.2测试完毕后，将电压调节到测试值的1/2左右位置后按复位钮，切断高压输出，测试灯灭，此时被测物为合格。 3.3如果被测物体漏电流超过预置值，则仪器自动切断输出电压，同时蜂鸣器报警、超漏指示灯亮，此时被测物为不合格。按下复位键，即可消除报警声。 4定时测试： 4.1在手动情况下不连高压棒，按下启动钮，缓慢调节输出电压至所需值。然后按复位，这时不要再动电压输出调节！ 4.2定时开关设到“开”，拨预置时间拨码盘，设定所需测试时间。 4.3按下启动钮，进入测试状态。这时有高压输出。 4.4当定时到，测试电压被切断，则被测物为合格。若漏电流过大，不到定时时间，仪器自动切断输出电压，超漏灯亮，声音报警，被测物为不合格。 5遥控测试： 5.1设定好漏电流预置值。 5.2在手动情况下不连高压棒，按下启动钮，缓慢调节输出电压至所需值。然后按复位，这时不要再动电压输出调节。 5.3遥控测附件与仪器连接好。 5.4将遥控测试棒与被测物可靠接触情况下，按下高压棒上的启动开关进行测试，如果听到报警声就马上松开。则被测物不合格，若不报警，测试所需时间，结束时松开开关。 二、注意事项

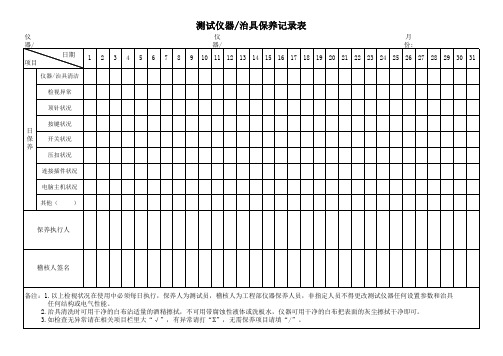

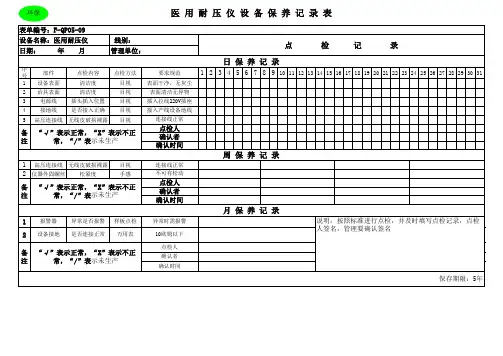

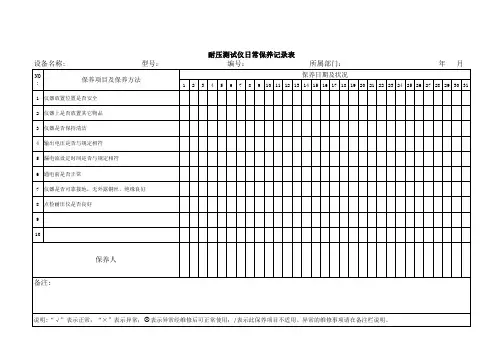

《设备维护保养记录》 编号:NO： 设备名称：使用部门维护人：年月 维护项目 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 异常情况 异常情况 记录 备注 注1：根据设备日常维护制度，用“√”表示该天进行维护，用“×”表示该天没有进行维护。 注2：异常情况栏，用“√”表示该日无异常情况，用“×”表示今日出现异常情况，并在异常情况记录栏内予以记录。
设备台帐 编号：BJJOD/JL/Q/E/S6.3-01NO：1 序号设备编号设备名称及规格型号验收日期放置地点备注 1 Sgsb001 切割机MH110 2 Sgsb002 切割机400A 3 Sgsb003 电焊机BX1 4 Sgsb004 电焊机BX1 5 Sgsb005 角磨机VG100-2D 6 Sgsb006 角磨机S1M-100 7 Sgsb007 角磨机S1M-100 8 Sgsb008 电钻D6-10 9 Sgsb009 电钻JIZ-KP07-10A 10 Sgsb010 电钻Mod.60006 11 Sgsb011 电钻6013BR 12 Sgsb012 云石锯EON永远110 13 Sgsb013 云石锯GDM12-34 14 Sgsb014 云石锯GDM13-34 15 Sgsb015 云石锯VG110 16 Sgsb016 云石锯VG110-2D 17 Sgsb017 气瓶 18 Sgsb018 氩弧焊机CW-3000 19 Sgsb019 氩弧焊机WS-400
20 Sgsb020 切铝机YJ-360ZC 21 Sgsb021 配电箱 22 Sgsb022 水平仪DSL01 23 Sgsb023 水平仪DSL01 24 Sgsb024 水平仪DSL01 25 Sgsb025 水平仪DSL01 26 Sgsb026 电锤GBH 4-32 DFR 27 Sgsb027 电锤GBH 4-32 DSC 28 Sgsb028 电锤GBH 3-28 E 29 Sgsb029 电锤GBH 3-28 E 30 Sgsb030 电锤日立DH45MR 31 Sgsb031 手电钻GBM 23-2 E 32 Sgsb032 手电钻GBM 23-2 E 33 Sgsb033 手电钻GBM 23-2 E 34 Sgsb034 手电钻日立D13 35 Sgsb035 手电钻威克士WORX WT101KE 36 Sgsb036 手电钻威克士WORX WT101KE 37 Sgsb037 吊车 38 Sgsb038 大型气泵 39 Sgsb039 空压机 40 Sgsb040 吊篮 41 Sgsb041 吊轮
耐压测试仪使用方法集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-
耐压测试仪使用方法 一、操作步骤 操作时必须戴好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫。电源线必须用有可靠接地的三芯线，只有在测试灯熄灭，无高压输出状态时，才能进行被测品连接或拆卸操作。 1在确定电压表指示为“0”，测试灯熄灭状态下接被测物体，并把地线连接好。 2设定漏电流报警（击穿）所需值。 2.1按下预置开关。 2.2选择所需报警电流量程档。 2.3调节漏电流预置电位器到所需报警值（看漏电流表）。再弹起预置开关。 3手动测试： 3.1将定时开关设到“关”的位置，按下启动钮。测试灯亮，缓慢调节电压调节旋钮，将电压调到需要的值。 3.2测试完毕后，将电压调节到测试值的1/2左右位置后按复位钮，切断高压输出，测试灯灭，此时被测物为合格。 3.3如果被测物体漏电流超过预置值，则仪器自动切断输出电压，同时蜂鸣器报警、超漏指示灯亮，此时被测物为不合格。按下复位键，即可消除报警声。 4定时测试： 4.1在手动情况下不连高压棒，按下启动钮，缓慢调节输出电压至所需值。然后按复位，这时不要再动电压输出调节！ 4.2定时开关设到“开”，拨预置时间拨码盘，设定所需测试时间。 4.3按下启动钮，进入测试状态。这时有高压输出。
4.4当定时到，测试电压被切断，则被测物为合格。若漏电流过大，不到定时时间，仪器自动切断输出电压，超漏灯亮，声音报警，被测物为不合格。 5遥控测试： 5.1设定好漏电流预置值。 5.2在手动情况下不连高压棒，按下启动钮，缓慢调节输出电压至所需值。然后按复位，这时不要再动电压输出调节。 5.3遥控测附件与仪器连接好。 5.4将遥控测试棒与被测物可靠接触情况下，按下高压棒上的启动开关进行测试，如果听到报警声就马上松开。则被测物不合格，若不报警，测试所需时间，结束时松开开关。 二、注意事项 1操作者必须戴绝缘橡皮手套，脚下垫绝缘橡皮垫，以防高压电击造成生命危险。 2仪器必须可靠接地。 3连接可拆卸被测件时，必须保证高压输出为“0”及在“复位”状态。 4测试时，仪器接地端与被测体要可靠连接，严禁开路。 5切勿将输出地线与交流电源线短路，造成仪器外壳带电。 6请勿将高压输出端子与地线短路，以免发生意外。 7测试灯、超漏灯如果损坏，必须马上更换，以免误判。 8检查故障时，必须关掉电源。 9仪器空载时漏电流表头有微小起始电流，属正常。 10本仪器应避免阳光正面直射。 11本仪器应每年送到有关部门检定。
耐压测试仪 作业指导书 编制 校对 审核 批准 修改记录 时间经办人修订内容审核批准 北京能高自动化技术股份有限公司 Beijing Nego Automation Technology Co.,Ltd
一、目的 规范耐压测试仪操作，使操作人员掌握测量仪器的正确使用方法，保证操作人员人身安全与被测产品电气性能。 二、范围 北京能高自动化技术股份有限公司制造中心大兴实验站出厂调试人员，及所有使用耐压测试仪进行作业的其他人员。 三、权责 制造中心工艺及技术部：负责耐压测试仪的日常使用、点检与维护； 企管中心人事行政部：负责耐压测试仪的定期送检与校验。 四、要求 1、耐压测试仪为高压测试仪器，使用其作业前应进行日常点检，保证仪器状态正常，如有异常情况，应立即停止使用并及时反映情况； 2、使用耐压测试仪的日常作业，应安排在做好防护的隔离区域进行； 3、使用耐压测试仪的操作区域地上应铺设绝缘垫，并设置高压警示标志； 4、测试工作应该在工作台上进行，工作台表面必须铺设非导电材料； 5、耐压测试仪操作人员要做好绝缘防护，应配带绝缘手套、穿绝缘鞋； 6、操作人员不可穿有金属装饰的衣服或带金属手饰，避免因金属饰物产生的感应电而发生意外； 7、使用耐压测试仪作业开始时，应确保其他人员远离被测设备。 五、操作规程 （一）工前准备 1、按照《耐压测试仪点检规程》准备仪器，并做好点检记录； 2、确认仪器处于工作正常状态； 3、确认工作台面整洁，无螺钉、焊锡丝、裸导线等易导电杂物； 4、确认操作人员已做好绝缘防护，配带绝缘手套与绝缘鞋。 （二）连接被测设备 1、做好耐压测试仪与被测设备的接地工作，保证接地点的可靠性，不可连接于角铁立柱或其他不可靠接地体；
耐压测试仪使用方法 一、操作步骤 操作时必须戴好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫。电源线必须用有可靠接地的三芯线，只有在测试灯熄灭，无高压输出状态时，才能进行被测品连接或拆卸操作。 1 在确定电压表指示为“0”，测试灯熄灭状态下接被测物体，并把地线连接好。2设定漏电流报警（击穿）所需值。 2.1按下预置开关。 2.2选择所需报警电流量程档。 2.3 调节漏电流预置电位器到所需报警值（看漏电流表）。再弹起预置开关。 3 手动测试： 3.1将定时开关设到“关”的位置，按下启动钮。测试灯亮，缓慢调节电压调节旋钮，将电压调到需要的值。 3.2测试完毕后，将电压调节到测试值的1/2左右位置后按复位钮，切断高压输出，测试灯灭，此时被测物为合格。 3.3如果被测物体漏电流超过预置值，则仪器自动切断输出电压，同时蜂鸣器报警、超漏指示灯亮，此时被测物为不合格。按下复位键，即可消除报警声。 4 定时测试： 4.1在手动情况下不连高压棒，按下启动钮，缓慢调节输出电压至所需值。然后按复位，这时不要再动电压输出调节！ 4.2定时开关设到“开”，拨预置时间拨码盘，设定所需测试时间。 4.3按下启动钮，进入测试状态。这时有高压输出。 4.4 当定时到，测试电压被切断，则被测物为合格。若漏电流过大，不到定时时间，仪器自动切断输出电压，超漏灯亮，声音报警，被测物为不合格。 5遥控测试： 5.1 设定好漏电流预置值。 5.2 在手动情况下不连高压棒，按下启动钮，缓慢调节输出电压至所需值。然后按复位，这时不要再动电压输出调节。
5.3遥控测附件与仪器连接好。 5.4将遥控测试棒与被测物可靠接触情况下，按下高压棒上的启动开关进行测试，如果听到报警声就马上松开。则被测物不合格，若不报警，测试所需时间，结束时松开开关。 二、注意事项 1操作者必须戴绝缘橡皮手套，脚下垫绝缘橡皮垫，以防高压电击造成生命危险。2仪器必须可靠接地。 3连接可拆卸被测件时，必须保证高压输出为“0”及在“复位”状态。 4 测试时，仪器接地端与被测体要可靠连接，严禁开路。 5 切勿将输出地线与交流电源线短路，造成仪器外壳带电。 6请勿将高压输出端子与地线短路，以免发生意外。 7 测试灯、超漏灯如果损坏，必须马上更换，以免误判。 8检查故障时，必须关掉电源。 9仪器空载时漏电流表头有微小起始电流，属正常。 10 本仪器应避免阳光正面直射。 11本仪器应每年送到有关部门检定。
耐压测试仪基本原理 发布时间：10-08-26 来源：点击量：1820 字段选择：大中小 耐压测试仪又叫电气绝缘强度试验仪或叫介质强度测试仪，也有称介质击穿装置、绝缘强度测试仪、高压实验仪、高压击穿装置、耐压试验仪等。将一规定交流或直流高压施加在电器带电部分和非带电部分(一般为外壳)之间以检查电器的绝缘材料所能承受耐压能力的试验。电器在长期工作中，不仅要承受额定工作电压的作用，还要承受操作过程中引起短时间的高于额定工作电压的过电压作用(过电压值可能会高于额定工作电压值的好几倍)。在这些电压的作用下，电气绝缘材料的内部结构将发生变化。当过电压强度达到某一定值时，就会使材料的绝缘击穿，电器将不能正常运行，操作者就可能触电，危及人身安全。 电气安全主要测试指标包括交/直流耐压、绝缘电阻、泄漏电流、接地电阻等。交/直流耐压试验用于检验产品在实际工作状态下的电气安全性能，是检验设备电气安全性能的重要指标之一。目前市场上所见的耐压测试仪采用GB4706 (等同IEC1010)标准，使用较多的是台式结构的单项测试指标测试仪器，不能满足用户需要多指标综合测试的需求;而且目前市场上的耐压测试仪多采用的是传统的测试方法，测试精度不高，采用的技术和主要性能指标与国外先进水平有一定的差距，不能完全满足目前发展的电气安全性能测试工作的需要。因此研究符合最新国际标准的采用先进技术和具有更好性能指标的耐压测试系统具有重要意义。 耐压测试仪主要用于聚乙烯绝缘的电力电缆的耐压测试，也可用于大型电力变压器的绝缘耐压测试。耐压测试仪采用超低频高压测试电力电缆的耐压是一种新的方法 耐压测试仪基本原理
耐压测试仪的基本原理：把一个高于正常工作的电压加在被测设备的绝缘体上，并持续一段规定的时间，如果其间的绝缘性足够好，加在上面的电压就只会产生很小的漏电流。如果一个被测设备绝缘体在规定的时间内，其漏电电流保持在规定的范围内，就可以确定这个被测设备可以在正常的运行条件下安全运行。 测试系统有三大模块：程控电源模块、信号采集调理模块和计算机控制系统。 耐压测试仪结构及组成 (1)升压部分 调压变压器、升压变压器及升压部分电源接通及切断开关组成。 220V电压通过接通，切断开关加到调压变压器上调压变压器输出连接升压变压器。用户只需调节调压器就可以控制升压变压器的输出电压。 (2)控制部分 电流取样，时间电路、报警电路组成。控制部分当收到启动信号，仪器立即在接通升压部分电源。当收到被测回路电流超过设定值及发出声光报警立即切断升压回路电源。当收到复位或者时间到信号后切断升压回路电源。 (3)显示电路 显示器显示升压变压器输出电压值。显示由电流取样部分的电流值，及时间电路的时间值一般为倒计时。 (4)程控耐压测试仪 以上是传统的耐电压试验仪的结构组成。随着电子技术及单片，计算机技术飞速发展;程控耐压测试仪这几年也发展很快，程控耐压仪与传统的耐压仪不同之处主要是升压部分。程控耐压仪高压升压不是通过市电由调压器来调节，而是通过单片计算机控制产生一个50Hz或60Hz的正弦波信号再通过功率放大电路进行放大升压，输出电压值也由单片计算机进行控制，其它部分原理与传统耐压仪差别不大。 耐压测试仪的选用 选用耐压仪最重要的是2个指标，最大输出电压值及最大报警电流值一定要大于你所需要的电压值和报警电流值。一般被试产品标准中规定了施加高压值及
目录 1工作前的警告 (2) 2对仪器的保养 (2) 3操作说明 (2) 4维护 (8) 5校准 (8) 6 远控插座示意图： (8)
YD2673A型耐压测试仪操作指导书 1工作前的警告 由于本仪器产生高压输出，所以必须绝对注意安全。请注意下列各事项和严格按操作规程进行操作。 ⑴必须可靠地将仪器接地端（后面板黑色接线柱）接地，接地线线径不应小于0.75的多股线，严禁将 地线通过自来水管等接地性能不良的导电物接地。在确定你的三线电源线中接地线性能良好（如在 你的电网中无大电流三相设备的情况下，并且你单位已对之进行良好处理过后）可不用附加接地线。 ⑵为避免意外电击，操作者应带适当的绝缘手套和站在适当的绝缘垫上。 ⑶被测件应放置在适当的绝缘垫上。 ⑷接通电源开关前，必须将调压旋钮以逆时针方向旋转到头。 ⑸当不使用该仪器时，应将调压旋钮逆时针调至头，并关掉电源，以防止非专业操作人员操作该仪器。 ⑹需要改变测试电压围或改变AC/DC开关，必须在仪器的复原状态，同时将调压旋钮逆时针调到头。 ⑺当仪器在测试状态或高压末释放尽以前决不允许触及被测试物、测量线和各高压输出孔。 ⑻触及被测物、测试头和高压输出端时必须满足以下条件： a.高压指示灯（启动指示灯）熄灭。 b.电压数显表指示为零。 c.高压输出端与COM（被测端）短接放电。尤其在DC工作方式时或测试容性被测件时更应给仪器以充 分的放电时间。 ⑼如有意外事件发生时，应立即切断电源，并脱开电源线。 ⑽当各指示灯的工作不正常时，仪器应立即进行修理。 2对仪器的保养 ⑴当输入电源的误差超出±10%及频率误差超过±5%时会有可能出现工作不正常的状态。 ⑵为防止各工作设备间的相互影响，建议采用净化电源提供本仪器的工作电源。 ⑶仪器在使用中或储存中应避免直接光照、高温、高湿、灰尘、腐蚀等，环境应整洁，并经常清洁仪 器。 3操作说明 3-1前面板说明
受控：编号： 版本：A1.0 深电源科技有限公司 耐压测试仪操作规程 编制：薛大成 审核： 批准： 发布日期：年月日生效日期：年月日
文件类别和属性文件属性操作规程编制部门品质部文件编号版本A1.0 文件修订记录 文件更改单号版本修订内容概述修订人批准人生效日期A1.0 新增 发至： ■品质部□工程部□销售部□行政部 □生产部□仓管部□采购部 由：
耐压测试仪操作规程 1.0目的： 为保证操作人员的安全，正确操作方法，避免仪器及被测物不受损。 2.0适用范围： 耐压测试仪的使用、保养及调校。 3.0职责/权限： 3.1持有相应上岗证、QA、IQC或经本仪器维护责任人许可的人员，方可使用（操作）本仪器。 3.2本仪器维护责任人，或经本仪器维护责任人授权人方可对本仪器进行调校。 4.0操作方法及步骤： 4.1注意事项： 本仪器输出能达到5KV、20mA，为了安全，在使用前必须认真阅读以下事项： 4.1.1 仪器使用的插座必须有良好的接地。（当仪器输出短路时，使仪器外壳带有高压，人触及外壳会发生意外事故） 4.1.2 要使仪器的测试与被测物体的地线良好连接，否则被测物体带有高压，可能发生意外事故。 4.1.3 使用人员应戴绝缘手套，脚穿胶鞋，地面干燥。 4.1.4 打开电源前先将“电压调节”旋钮逆时针旋到“0”位置，打开电源后，按一下复位按钮，使输出电压断开，测试灯不亮。 4.1.5 在按下电压量程转换开关前，要保证仪器处于“复位”状态。 4.1.6 当仪器在启动状态或测试高压未释之前，决不能触及被测物体、测试线或高压测试端。 4.2 测试： 4.2.1内控测试： 4.2.1.1 接通电源，在确定“电压调节”旋钮已置于“0”位置以后，再打开电源开关。 4.2.1.2 调定测试电压：按“启动”后，调节“电压调节”旋钮，调至于所需测试电压后再按至“复位”。 4.2.1.3 调节漏电按钮：按漏电流“预置”按键，旋“预置调节”旋钮预置漏电流值，使之与被测量要求漏电流参考值相对应后，把“预置”转为“测量”。 4.2.1.4 调节测试时间，在“定时器”拔盘预设好测试时间后，并打开“定时”按钮。
耐压测试仪作业指导书
修改记录 报送部门：经理会 抄送部门：技术部、生产部、质管部 目的 规范耐压测试仪操作，使操作人员掌握测量仪器的正确使用方法，确保产品质量范围 操作YD2673A耐压测试仪测试公司产品的全过程。 权责 ）生产部
1、负责耐压仪的使用操作、日常维护及保养。 二）质管部 1、负责对生产部耐压仪的使用操作、日常维护及保养进行监督。 三）技术部 1、负责拟制、修订本规程。 四、操作要求 1、本设备的维护保养由专人负责，操作人员需培训合格才能上岗。 2、由于本设备操作产生高压，生产部应设置专用的高压区，地上应铺设绝缘垫, 并设 置高压警示标志。 3、操作人员上岗前应做好绝缘防护，应配带绝缘手套。 五、操作规程： 一）工前准备： 1、按照调试规程或检验规程准备仪器备件； 2、确认仪器处于工作正常状态； 3、确认工作台面整洁，无灰尘、焊锡粒、细铜丝等杂物； 4、确认已做好绝缘防护，配带绝缘手套， 二）连接待测板件或设备： 1、确定电压表指示为0，测试灯熄灭； 2、连接好接地线； 3、接入待测板件或设备。 三）测试： 1、将调压旋钮逆时针调到头，关掉仪器电源时控开关； 2、接通电源，将电源开关打开，开关内灯应亮； 3、根据调试或检验规程的要求设置“电压量程”开关至所需要的电压档，设置 “AC/DC开关至所需要的电压种类。AC为交流档，DC为直流档； 4、设置“切断电流”量值，根据调试或检验规程对被测产品的要求设置切断电流量 程，选择测试电流的调节范围，按下设置/测量转换开关，调节电流设置旋钮, 设置切断电流值，然后松开设置开关，置测试位置。
耐压测试仪的基本原理：把一个高于正常工作的电压加在被测设备的绝缘体上，并持续一段规定的时间，如果其间的绝缘性足够好，加在上面的电压就只会产生很小的漏电流。如果一个被测设备绝缘体在规定的时间内，其漏电电流保持在规定的范围内，就可以确定这个被测设备可以在正常的运行条件下安全运行。 本文总结了耐压测试仪的操作方法，希望在使用耐压测试仪时能够帮助解决问题而且保证使用人员的生命安全。 一、操作方法： （1）接通电源：确定“电压调节”旋钮已置“0”位，然后打开电源开关。 （2）设定“漏电流”值：按下开关“15”，调节“漏电流预置”电位器“14”将“漏电流”预置在所需值。 （3）连接被测件：根据被测件的需要，将测试线和被测件连接好。 （4）“定时测试”：将定时开关“17”置在“定时”位置，调节定时拨盘开关，设定所需的定时时间，然后按下“启动”开关，并调节“电压调节”旋钮使输出电压至所需值。 （5）“手动测试”：将定时开关“18”置在“手动”位置，按下“启动”开关即可。 （6）在测试过程中，如果检测到的“漏电流”值超过设定的“漏电流”预置值时，仪器会自动报警并切断输出电压。这时只要按下“复位”开关即可，仪器回到待测试状态。（若采用外控测试超漏时，应松开测试棒上的启动开关方可继续进行测试） （7）如果检测到的“漏电流”没有超过设定值，则定时时间到或按下“复位”开关后，仪器回到待测试状态。 （8）摇控测试：将摇控测试捧上的五芯插头插入仪器上的插座内，按下测试棒上的开关即可进行测试。注意：在使用遥控测试棒测试时，仪器的定时功能无效。 测试举例： 测试条件：测试电压AC：3000V，测试漏电流最大值AC：1.5mA， 定时时间：30秒。 测试仪器：RK2671A型耐压测试仪 测试步骤： 1.检查仪器的“电压调节”旋钮是否逆时针旋转到底，如没有，则将它旋转到底。 2.将仪器的电源线插好，并打开仪器电源开关
一、上限电流的设定与误判分析 绝缘耐压测试仪的工作原理就是对施加高压的被测物所产生的漏电流进行判定，此处的漏电流试验电压几倍甚至几十倍额定电压下被测物的漏电流，记为。而在绝缘耐压测试仪上设定的电流即为仪器的跳闸电流，记为。绝缘耐压测试仪一般耐压测试的状况，随测试电压上升而增大，当测试电压升到设定的电压上限，并保持60s时，在这过程中被测物绝缘没被击穿，也就是，绝缘耐压测试仪测试仪器将提示测试合格;反之，如果被测试物绝缘被击穿，此时流经被测物和仪器的电流，绝缘耐压测试仪将发出电流警报，表示测试不合格。绝缘耐压测试仪跳闸电流只是参考值而不是限定值，而的设定是为了判定绝缘是否被击穿，只作为一种指针，测试电压的设定才是限定指针(这一点我们在前面几期的电子报中曾经说明过)。的设定直接影响耐压试验的判定结果。若设定太小时，有可能把合格品误判为不良品;另外一种就是将设定太大，将不良品误判为合格品。 除了一般测试会出现以外，以下几种情形也会发生： 上限报警(Hi-Lim/Max-Fail)、短路(Short)、耐压崩溃(Breakdown)。 上限报警时，指漏电流超过了跳闸电流值(不符合工厂规定的上限电流限值)，或者是超出绝缘耐压测试仪量程范围，但这种情况被测物不一定是被高压击穿，只能说明漏电流超过参考值，需对产品做进一步的品质鉴定从而确定产品是否存在严重的安全问题;当仪器提示短路时，则说明远超过绝缘耐压测试仪测量范围，被测物外壳和 L、N 线有短路现象，存在严重的安全问题，需认证检查绝缘耐压测试仪到被测物之间的连接是否出现了短路的现象，再对产品作重新测定;当出现耐压崩溃时，此时绝缘已失效，产品已被高压击穿，必须对产品绝缘材料、品质重新确定。 二、下限电流的设定 生产线上的绝缘耐压测试仪使用非常频繁，特别是测试线、测试夹具等经常处于活动状态，容易造成内部芯线断裂开路，而且一般不易发现。只要回路中的任何一点有开路，则绝缘耐压测试仪输出的高压就不能真正加到被测物上。这些原因都会造成在进行耐压强度测试时，设定的高压并没有真正加到被测物上，自然此时流过被测物的电流几乎为零，由于没有超出绝缘耐压测试仪上限的设定值，于是仪器就会给出试验合格的提示，认为绝缘是合格的。但这种情况下的测试数据是不真实的。倘若此时的被测物恰好是绝缘性能存在缺陷，那么就会造成严重的误判。 三、如何避免误判的产生 在耐压测试中，我们都是认为漏电流越小越好，因此很多的操作者都没有对下限电流进行设定(一般出厂值设定为零)，如果出现上述的情况，就存在误判的可能，这时合理地设定下限就能解决此种情况的发生。在耐压仪不连接被测物的情况下进行空测，此时有一个很小的虚电流，我们只需将下限电流设定为较空测电流值稍高就可以了。当测试回路出现开路(如操作人员未能连接好被测物或是测试线短裂等情况)，由于漏电流值小于下限设定，此时绝缘耐压测试仪就会出现报警的提示。那么我们就要检查一下是否测试线或是连接上出现
注意！ ⑴务必戴上绝缘手套,脚下垫绝缘垫再操作仪器！ ⑵【9高压输出指示灯】发亮时严禁触摸测试回路的任何部位！ ⑶确保【5输出电压调节旋钮】逆时针旋转至MIN位置！ 测试前准备 确认测试仪的【1电源开关】置于OFF状态; ⑴把仪器【①电源线】的一端插入【1.1三芯两相电源插座】，另一端连接到三孔电源插座上；观察【8电源检测指示灯“电源接地、安全”绿灯】是否发亮，绿灯发亮则按下【1电源开关】，否者请不要开机，排除电源故障后再使用（检查市电的N、L、G的接法是否正确）； ⑵设定报警电流值与测试时间 在按下【3 REST】状态下按下【18测试/预置按键】，然后通过调节【15 UP】和【16 DOWN】按钮设置需要的【14定时值】；使用调试起子把【13报警电流值】预置到测试所需的值，弹出【18测试/预置按键】。 注：（若设置定时值为0.0S，启动测试后会连续测试直到按下【3 REST停止键】才停止测试。）测试过程中需要停止测试按【3 REST停止键】键，才停止测试。 在连接测试仪与被测试体前，请认真确认以下项目 1、【9高压输出指示灯】不亮； 2、【12电压指示窗口】指示电压为0或0.01； 电气线连接 首先把【②接地线】一端与测试仪的【7电流测量返回端】相连，另一端悬空；将【③高压测试夹】或【④高压测试棒】的一端与【6高压输出端口】连接，另一端悬空； 【②接地线】另一端与被测试体一端连接好， 【③高压测试夹】或【④高压测试棒】另一端与被测试体另一端相连； 开始测试 按下【2 START 开始测试键】，绿灯处于发亮状态 顺时针调节【5输出电压调节旋钮】使输出电压增大至测试所需的电压； 如果在计时器到0时，测试仪没有报警，【10超漏指示灯】不亮，则为测试合格。按下【3 REST 停止键】，在【9高压输出指示灯】不亮状态下更换被测试体，可继续测试。 在测试过程中，如果测试电流大于预置值，则测试仪报警，【10超漏指示灯】亮，测试不合格。此时，按下【3 REST 停止键】，可清除报警；更换被测试体，可继续测试。 .
浙江普林艾尔电器工业有限公司 HANGZHOU HONGTAI ELECTRICAL APPLIANCE CO., LTD. 作业指导书名称 SPECIFICATION NAME 电性能测试仪操作规程 编号 NO. 型号Prod. 通用 日期Date 2011-4-6 版本Revision B/0 页号Page 3-2 编制: Compiler: 校对: Corrected by: 审核: Examined by: 批准: Proved by: 目的Why: 正确使用设备、验证及确保电器安装满足安全要求 步骤How ： 电器强度及绝缘电阻检测： 1.前面板示意图 2.测试前设置 a ）打开“电源开关”，按“设置”健进入第一项：耐压测试设置，调节“设置加减键”直到“交流指示灯”及“Ma 指示灯”同时亮，显示以下界面时停止调节： 按“设置”健，然后调节“设置加减键”。①测试产品额定电压为220-250V 的，将电压 电源开关 启动键 停止键 设置键 设置加减键 退出键 交流直流显示值 交流指示灯 直流指示灯 Ma M Ω显示 M Ω指示灯 Ma 指示灯 测试结束指示灯 时间显示值
调至1800V，如图㈠。②测试产品电压为115V的，将电压调至1600V，如图㈡
图㈠图㈡按“设置”健，然后调节“设置加减键”。将电流设置为10mA，如图㈢),按“设置”健，然后调节“设置加减键”。将时间调至2s，如图㈣； 图㈢图㈣b）按“设置”健进入第二项：绝缘电阻检测设置，调节“设置加减键”直到“直流指示灯”及“MΩ指示灯”同时亮，显示以下界面时停止调节： 按“设置”健，然后调节“设置加减键”。将直流电压调至500v，如图㈤ 按“设置”健，然后调节“设置加减键”。将绝缘电阻设置为2ＭΩ。如图㈥ 按“设置”健，然后调节“设置加减键”。将时间调至2s。如图㈦ 图㈤图㈥图㈦按“退出”健。设置完成。 c）将绝缘、耐压测试仪输出地线（黑色）夹在产品的金属外露部位上或电源线接地插片上，将高压输出线（红色）夹在样品的电源输出线火线端。 d）按“启动”健进入测量状态，第一项耐压检测电流应低于设定值，“测试结束显示合格1秒”接着直接进入第二项绝缘电阻检测，绝缘电阻不得低于2ＭΩ，“测试结束显示合格”结果在《工序 及检验记录卡》上记录；①耐压检测时“测试结束显示不合格并伴有报警声”为耐压不良，不良发 生时应在其返修栏故障项中填写“耐压不良”作为不合格品的标识。②绝缘电阻检测时“测试结束 显示不合格并伴有报警声”为绝缘电阻不良，不良发生时应在其返修栏故障项中填写“绝缘电阻不 良”标识不合格品。 3.日常运行检验： 每天检验前将耐压测试仪的两个测试端分别夹在运行检查器的4和5接线柱上(如图㈧)，按“设 置”健进入第一项：耐压测试设置，调整测试电压至1440V，电流设置至10mA，时间为60 s 耐压仪应报警(若不报警则仪器需重新调整电流，直到耐压仪报警。）,并在《运行检查记录》中记 录调整后合格的电流值。不良发生时必须暂停使用并告知质检部经理。 图㈧ 注意Notice 1、每天测试前，测试员须对测量仪进行点检验及校零确认。并记录日常检验设置的电流显示值
耐压测试仪使用方法 Revised by Hanlin on 10 January 2021
耐压测试仪使用方法 一、操作步骤 操作时必须戴好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫。电源线必须用有可靠接地的三芯线，只有在测试灯熄灭，无高压输出状态时，才能进行被测品连接或拆卸操作。 1在确定电压表指示为“0”，测试灯熄灭状态下接被测物体，并把地线连接好。 2设定漏电流报警（击穿）所需值。 2.1按下预置开关。 2.2选择所需报警电流量程档。 2.3调节漏电流预置电位器到所需报警值（看漏电流表）。再弹起预置开关。 3手动测试： 3.1将定时开关设到“关”的位置，按下启动钮。测试灯亮，缓慢调节电压调节旋钮，将电压调到需要的值。 3.2测试完毕后，将电压调节到测试值的1/2左右位置后按复位钮，切断高压输出，测试灯灭，此时被测物为合格。 3.3如果被测物体漏电流超过预置值，则仪器自动切断输出电压，同时蜂鸣器报警、超漏指示灯亮，此时被测物为不合格。按下复位键，即可消除报警声。 4定时测试： 4.1在手动情况下不连高压棒，按下启动钮，缓慢调节输出电压至所需值。然后按复位，这时不要再动电压输出调节！ 4.2定时开关设到“开”，拨预置时间拨码盘，设定所需测试时间。 4.3按下启动钮，进入测试状态。这时有高压输出。 4.4当定时到，测试电压被切断，则被测物为合格。若漏电流过大，不到定时时间，仪器自动切断输出电压，超漏灯亮，声音报警，被测物为不合格。
5遥控测试： 5.1设定好漏电流预置值。 5.2在手动情况下不连高压棒，按下启动钮，缓慢调节输出电压至所需值。然后按复位，这时不要再动电压输出调节。 5.3遥控测附件与仪器连接好。 5.4将遥控测试棒与被测物可靠接触情况下，按下高压棒上的启动开关进行测试，如果听到报警声就马上松开。则被测物不合格，若不报警，测试所需时间，结束时松开开关。 二、注意事项 1操作者必须戴绝缘橡皮手套，脚下垫绝缘橡皮垫，以防高压电击造成生命危险。 2仪器必须可靠接地。 3连接可拆卸被测件时，必须保证高压输出为“0”及在“复位”状态。 4测试时，仪器接地端与被测体要可靠连接，严禁开路。 5切勿将输出地线与交流电源线短路，造成仪器外壳带电。 6请勿将高压输出端子与地线短路，以免发生意外。 7测试灯、超漏灯如果损坏，必须马上更换，以免误判。 8检查故障时，必须关掉电源。 9仪器空载时漏电流表头有微小起始电流，属正常。 10本仪器应避免阳光正面直射。 11本仪器应每年送到有关部门检定。
