CC2670A型耐压测试仪操作规程

CS2670A耐压测试仪操作规程一、设备及工作环境要求1.确保耐压测试仪处于良好状态，无任何损坏或故障。

2.工作环境中应保持干燥，通风良好，无腐蚀性气体，温度保持在5℃-40℃之间。

3.切勿在有致命电流环境下使用该设备进行耐压测试。

二、设备操作步骤1.将耐压测试仪对应电缆插头插入电源插座，并确保电源开关处于关闭状态。

2.将测试电缆插头插入耐压测试仪的测试接口。

3.打开仪器上的开关，设备开始进入工作状态。

4.调节电源电压，根据测试要求选择合适的电压值，可使用电源旁边的旋钮进行调节，确保电压值的准确性。

5.在合适的位置放置测试物体，测试物体应保持与仪器的接地电极良好接触。

6.打开电源开关，使电压开始施加在测试物体上。

7.观察测试物体是否出现异常，如发生漏电、电流过大等情况，应立即停止测试，并检查是否存在故障。

8.测试完成后，关闭电源开关，将电压调整为最小值，并拔出测试电缆插头和电源插头。

9.清理测试场地，确保测试仪器和周边环境整洁。

三、安全注意事项1.在使用设备时，严禁触碰裸露的导线或电极，以免发生电击事故。

2.确保测试物体与设备的接地电极充分接触，避免漏电的情况发生。

3.切勿将水或其他液体溅入设备内部，以免引起短路或损坏设备。

4.在测试过程中，严禁拆卸设备外壳，以免触电或引发其他安全事故。

5.在测试过程中，若设备或测试物体出现异常，应立即停止测试，并进行检查和处理。

6.切勿在不符合设备操作规程的环境下使用设备，以免造成安全隐患。

四、设备维护保养1.定期清洁设备外壳和电源线，并确保电源线的良好接地。

2.定期检查设备的日常工作状态，观察是否存在损坏或故障。

3.设备长时间不使用时，应将设备存放在干燥通风的环境中，避免潮湿或高温环境对设备造成损害。

4.设备应定期进行通电检测，确保电源和电压的正常输出。

5.如需维修或更换设备部件，应由专业维修人员进行操作，切勿私自拆卸或修理设备。

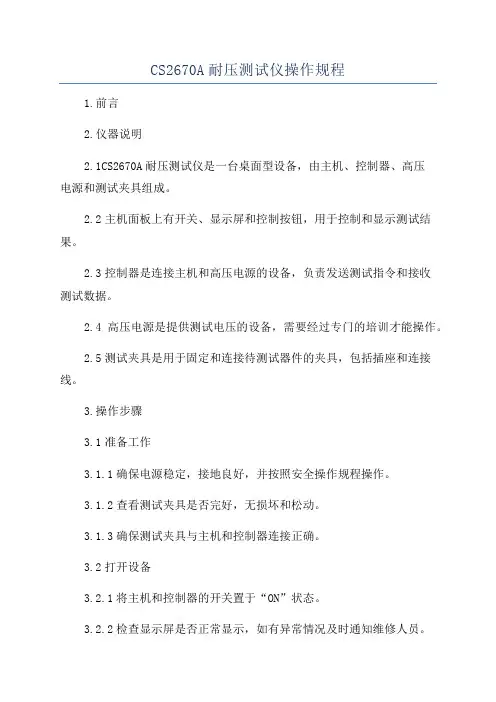

CS2670A耐压测试仪操作规程1.前言2.仪器说明2.1CS2670A耐压测试仪是一台桌面型设备，由主机、控制器、高压电源和测试夹具组成。

2.2主机面板上有开关、显示屏和控制按钮，用于控制和显示测试结果。

2.3控制器是连接主机和高压电源的设备，负责发送测试指令和接收测试数据。

2.4高压电源是提供测试电压的设备，需要经过专门的培训才能操作。

2.5测试夹具是用于固定和连接待测试器件的夹具，包括插座和连接线。

3.操作步骤3.1准备工作3.1.1确保电源稳定，接地良好，并按照安全操作规程操作。

3.1.2查看测试夹具是否完好，无损坏和松动。

3.1.3确保测试夹具与主机和控制器连接正确。

3.2打开设备3.2.1将主机和控制器的开关置于“ON”状态。

3.2.2检查显示屏是否正常显示，如有异常情况及时通知维修人员。

3.3设置测试参数3.3.1通过按钮或旋钮设置测试参数，包括测试电压、测试时间等。

3.3.2根据待测器件的规格和要求，合理设置测试参数。

3.4连接和固定待测器件3.4.1将待测器件正确插入测试夹具的插座中，确保连接牢固。

3.4.2使用合适的工具固定待测器件，防止其松动或脱落。

3.5执行测试3.5.1按下“开始测试”按钮，测试开始运行。

3.5.2检查显示屏上的测试进度和结果，如有异常情况及时停止测试。

3.6结束测试3.6.1测试时间到达后，或者测试结果符合规定要求时，停止测试。

3.6.2将主机和控制器的开关置于“OFF”状态，断开电源。

3.7维护和保养3.7.1定期清洁设备表面和连接线，保持干净。

3.7.2定期检查设备相关部件，如有损坏或松动，及时维修或更换。

3.7.3定期检测设备的工作性能，如有异常情况，及时通知维修人员。

4.安全事项4.1在操作过程中，严禁碰触高压电源部件，以免发生电击事故。

4.2操作人员必须穿戴合适的防静电服装，并严格遵守相关防静电操作规程。

4.3禁止一人独自操作设备，必须有专门人员进行监督和协助。

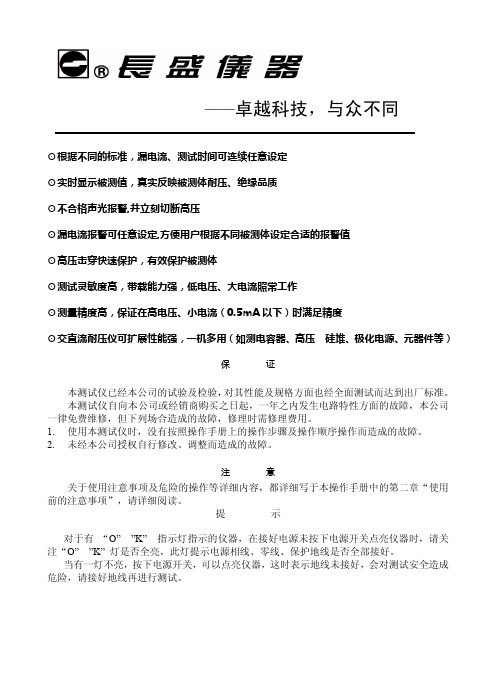

全数显耐压测试仪系列
长盛仪器
（2）输入电源
本耐压测试仪输入电源为（AC）交流电源。电源范围为交流（AC）220V± 10%，电源频率 为 50Hz， 在该电源范围内如电源不稳定则有可能造成本耐压测试仪异常动作或损坏测试仪 内部元件。
（3）工作测试台
在进行耐压测试时，本机必须放在非导电材料的工作台上，操作人员和待测物之间不 得使用任何导电材料。 操作人员的位置不得有跨越待测物去操作或调整耐压测试仪的现象。 测试工作区及其周围的空气不能含有可燃气体或在易燃物的旁边使用耐压测试仪，以 免引起爆炸和火灾。
——卓越科技，与众不同
☉ 根据不同的标准，漏电流、测试时间可连续任意设定 ☉ 实时显示被测值，真实反映被测体耐压、绝缘品质 ☉ 不合格声光报警,并立刻切断高压 ☉ 漏电流报警可任意设定,方便用户根据不同被测体设定合适的报警值 ☉ 高压击穿快速保护，有效保护被测体 ☉ 测试灵敏度高，带载能力强，低电压、大电流照常工作 ☉ 测量精度高，保证在高电压、小电流（0.5mA 以下）时满足精度 ☉ 交直流耐压仪可扩展性能强，一机多用（如测电容器、高压 保 证 硅堆、极化电源、元器件等）
7、试灯故障
当发现按下启动键后电压表已有读值，但测试灯仍没有亮，此时有可能是测试灯故障， 请立即关机，送回本公司或办事处进行维修处理。
8、仪器空载测试时电流表有少许电流指示：
仪器为安全起见，电流取样电路设在高压回路的低压端（靠近接地回路）。见下图：
当电压升高压时， 由于高压变压器本身的漏电流通过铁芯流过电流检测回路造成空载 时电流表有少许的电流指示。这是正常现象，不影响测试精度。
9、其他注意事项
（1） （2） （3） （4） （5） （6） 仪器必须可靠接地； 切勿将输出地线与交流电源线短路，以免外壳带有高压，造成危险； 尽可能避免高压输出端与地短路，以防发生意外； 仪器空载调整高压时，漏电流指示表头有起始电流，均属正常，不影响测试精度； 测试灯、报警灯、一旦损坏，必须立即更换，以防造成误判； 仪器避免阳光正面直射，不要在高温、潮湿、多尘的环境中使用或存放；仪器使 用一年后，必须按照国家技术监督部门要求送计量部门或回厂检定合格后可继续 使用。

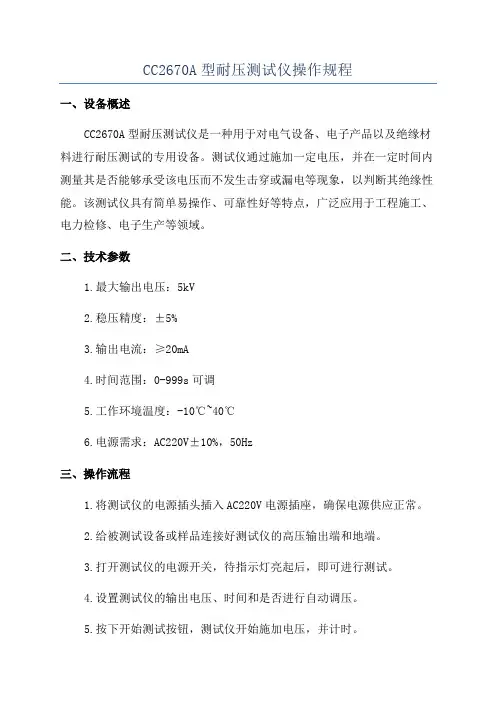

CC2670A型耐压测试仪操作规程一、设备概述CC2670A型耐压测试仪是一种用于对电气设备、电子产品以及绝缘材料进行耐压测试的专用设备。

测试仪通过施加一定电压，并在一定时间内测量其是否能够承受该电压而不发生击穿或漏电等现象，以判断其绝缘性能。

该测试仪具有简单易操作、可靠性好等特点，广泛应用于工程施工、电力检修、电子生产等领域。

二、技术参数1.最大输出电压：5kV2.稳压精度：±5%3.输出电流：≥20mA4.时间范围：0-999s可调5.工作环境温度：-10℃~40℃6.电源需求：AC220V±10%，50Hz三、操作流程1.将测试仪的电源插头插入AC220V电源插座，确保电源供应正常。

2.给被测试设备或样品连接好测试仪的高压输出端和地端。

3.打开测试仪的电源开关，待指示灯亮起后，即可进行测试。

4.设置测试仪的输出电压、时间和是否进行自动调压。

5.按下开始测试按钮，测试仪开始施加电压，并计时。

6.测试完成后，根据实际情况判断被测设备是否合格。

7.关闭测试仪的电源开关，等待指示灯熄灭后，拔出电源插头，完成测试。

四、注意事项1.使用人员必须具有相关电气知识和操作经验，严格按照操作规程进行操作。

2.禁止在潮湿或有易燃气体的环境中使用测试仪，以免发生事故。

3.禁止超载使用测试仪，以免损坏设备或造成人身伤害。

4.测试完成后，应及时清洁设备表面，避免灰尘进入设备内部影响正常使用。

5.定期对测试仪进行维护保养，确保设备的正常运行和精准度。

五、维护保养1.定期清洁测试仪表面灰尘，避免影响散热和机械运转。

2.定期检查高压输出线路、地线和控制线路的接触是否牢固，如有松动应及时紧固。

3.定期对测试仪进行校准，确保输出电压、电流和时间的精准度。

4.定期更换试验部件的损坏零部件，以确保设备的正常使用寿命。

2670A型耐压测试仪作业指导书
一、定义：
瑞柯仪器2670A型耐压测试仪用于检测电线束材料电性能之耐电压性能试验要求
二、仪器原理：I=U／R
三、试验准备：
1、试验前，准备好要测试之样品，并按照标准试验要求备制样品，
2、准备试验结果记录本和相关试验报告表格
四、试验流程和仪器操作步骤：
1.接通220V工作电源.
2.设定试验要求漏电流和试验时间.
3.测试连接线，接入仪器对应孔位上（如下图）
4.把测试连接线-黑色线夹住线束导体，红色高压棒靠在绝缘护套上.
5.用手按住高压棒的启动按钮，开始测试（注意，这个过程中请不要人体接触测试样品，注意安全及保证测试结果的准确性）.
6.测试完毕如果良品则通过，测试通不过会有报警提示音
7.测试完成，关闭电源，取下连接线. 做记录.
五、仪器操作及试验示意图
六、仪器保养及维护要求（瑞柯仪器提示）
1.请保证稳定的输入电源.
2.规范的操作流程
3．提供安全、通风、常温环境.
4.试验完毕后请及时清理使用过和未试验之样品.保证环境整洁.
5.本仪器操作人员需得到培训合格方可使用，未经培训之人员，请勿
接触及操作本仪器.。

耐压测试仪操作规程《耐压测试仪操作规程》一、测试仪器准备1. 确保耐压测试仪器处于稳定状态，并连接到电源和地线。

2. 检查测试仪器的标定和校准情况，确保测试结果准确可靠。

3. 准备好待测试的设备或产品，并确保其符合安全操作规范。

二、测试仪器设置1. 根据待测试设备的电压等级，设置测试仪器的输出电压范围。

2. 根据待测试设备的绝缘等级，设置测试仪器的测试时间和泄漏电流限值。

3. 确认测试仪器的输入和输出连接正确，以及地线接地良好。

三、测试操作1. 将待测试设备连接到测试仪器的输入端，并确保连接牢固可靠。

2. 打开测试仪器的电源，按照设定的参数进行测试操作。

3. 在测试过程中，及时观察设备的情况和测试仪器的指示，注意防范意外和危险。

四、测试结果1. 测试结束后，关闭测试仪器的电源，并断开待测试设备的连接。

2. 根据测试仪器的指示或记录，检查测试结果是否符合设备的要求。

3. 将测试结果记录并保存，作为设备安全性评估的依据。

五、维护和保养1. 经常检查测试仪器的外观和功能，确保其正常工作和安全使用。

2. 定期对测试仪器进行校准和检测，保证测试结果的准确性。

3. 如发现测试仪器故障或异常，应及时停止使用并进行维修处理。

六、安全注意事项1. 在使用测试仪器时，应穿戴符合安全规范的防护用具，确保人身安全。

2. 遵守测试仪器的操作说明和安全注意事项，以防万一的事故和故障发生。

3. 如遇到紧急情况或问题，应立即停止操作并向相关人员报告和求助。

以上即是耐压测试仪的操作规程，希望大家在实际操作中能够严格遵守，确保设备的安全和可靠性。

5：超漏灯：该灯表示被测物的电流超过设定值为不合格。
6：测试灯：该灯亮，表示测试以启动，灭，测试已停止。
7：电压表：0-5KV 电流表：0.030mA-19.99mA 时间显示：1-99秒 电流预置调节钮：设定电流超限报警值 电流量程装换开关：2mA/20mA量程装换 时间设定：可设定所需测试定时时间。
3：连接被测件：根据被测件的需要，将测试线和被测试件连接好。
4:将定时开关置在定时位置，调节定时拨盘开关，设定所需时间，然后按下启动开关，并调节电压调节旋钮到输出电压所需值。
5:将定时开关调至手动位置，按下启动开关即可。
6：在测试过程中，如果检测到的“电流”值超过设定的“电流”预置值时,仪器会自动报警并切断输出电压，这时只要按下“复位”开关即可，仪器重新回到待测状态。
8：电源插座：220V，内置5A的保险丝。
9：测量耐压是带电进行测量的，被测电器外壳是带电的，因此，测试人员必须注意安全，在没有切断电源前，务必不能触摸被测电器，以防被电击，发生危险。
三、操作方法：
1：接通电源：确定“电压调节”旋钮已置“0”位，然后打开电源开关。
2：设定“电流”值：按下开关，调节“电流预置”电位器将超限报警电流预置在所需值。
7：使用线控测试棒时，仪器定时功能无效。
四、点检要求：
为确保此仪器当日工作正常有效，应开展日常点检，要求每天开机后进行点检，并做点检记录。
点检项目：1.检查屏幕显示是否正常 2.检查各按键功能是否正常
3.检查各接线部分是否松动 4.报警功能是否正常
编制/日期
审核/日期
审批/日期
版本
A

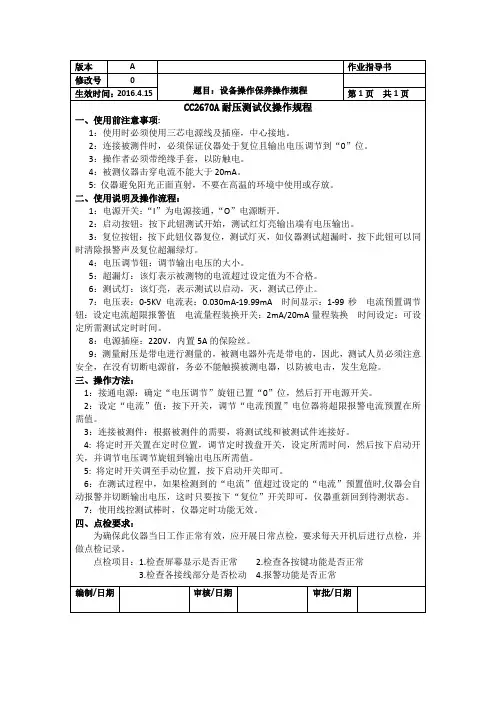

作指导书
修改号
0
题目：设备操作保养操作规程
生效时间：2016.4.15

长创牌CC267 型系列耐压测试仪是通用型的高压测试仪器，广泛用于电工器材、胶木电器、变压器、电源线、电能表、电机、电源插头座、电缆线等的耐压测试，以及各种电子电气产品的耐压测试。

随着国家安全标准的建立，使耐压测试仪成为各类无线电厂、电子产品等生产厂家的必不可少的耐压测试仪器。

本仪器工作条件：环境温度0~40℃相对湿度不大于75%二、主要技术指标三、使用前注意事项CC267型系列耐压测试仪在使用前应认真阅读以下注意事项：（1）必须使用三孔电源插座，接地一定要良好。

（2）仪器接地一定要和电源地可靠连结。

CC2670A CC2671A CC2672C CC2678A CC2678CC2672A CC2671B CC2672B CC2671D CC2672D输出电压（数显表）(kV）AC:0~5AC:0~5/10DC:0~5/10AC:0~5DC:0~5AC:0~7.5/15DC:0~7.5/15AC:0~10/20DC:0~10/20AC:0~5AC:0~5/10DC:0~5/10AC:0~5DC:0~5AC:0~5DC:0~5漏电流范围（数显表）(mA）AC:0~2/20AC:0~2/20DC:0~2/10AC:0~2/20/100DC:0~2/10DC:0~2/10AC:0~2/20DC:0~2/10AC:0~2/20/100AC:0~2/20/50DC:0~2/10AC:0~2/20/200DC:0~2/20AC:0~2/20DC:0~2/10输出功率100VA 200VA 500VA 300VA 400VA1000VA 500VA 1000VA输出波形使用电源的50Hz 正弦波形。

电压显示精度±5%电流显示精度±5%定时范围（数显表）1—99 秒±5% 手动测试（71B 为1—999 秒±5% ）外形尺寸320×260×180 380×280×190 440×325×240 440×350×240重量7Kg 15Kg 20Kg电源220V AC±10% 50Hz±2Hz功耗≤30W（静态功耗）（3）操作者应戴绝缘手套，脚下应有绝缘垫。

LK2670A耐压测试仪使用说明书目录一．簡介 (2)二．技術規格 (2)三．工作方框圖 (3)四．使用說明和操作步驟 (3)五．使用注意事項 (7)六．校準與維修 (8)一．簡介耐壓測試儀是測量耐壓強度的儀器，它可以直觀、準確、快速、可靠地測試各種被測物件的擊穿電壓、漏電流等電氣安全性能指標，並可以作爲高壓源用來測試元器件和整機性能。

LK2670耐壓測試儀産品系列，是按照IEC、CSA、UL、JIS等國際國內的安全標準要求設計的，耐壓輸出1kV－50kV，漏電流0－200mA。

適合各種家用電器、電源開關、電線電纜、變壓器、接線端子、高壓膠木電器、電機、醫療、化工、儀器儀錶等,以及強電系統的安全耐壓和漏電流的測試、同時也是科研實驗室、技術監督部門不可缺少的耐壓試驗設備。

LK2670耐壓測試儀産品是在吸收、消化國內外先進耐壓測試儀的基礎上，結合衆多用戶的實際使用情況加以提高、完善設計而成的。

測試電壓、漏電流同時顯示，功能豐富實用，可通過漏電流顯示反映被測體漏電流的實際值和比較同類産品不同批次或不同廠家産品中的耐壓好壞程度,確保你的産品安全性能萬無一失,同時可利用漏電流顯示功能,擴展測量高壓矽堆的反向電壓、反向漏電流、三極管的高反壓管的反向電壓、反向漏電流等,在技術性能和質量可靠性上處於國內領先水平。

二．技術規格（LK2670A）(1）電壓測試範圍:AC：0－5kV±5%（滿度值）(2) 漏電流測試範圍：AC:0－2mA／0－20mA二檔±5%(滿度值）(3) 漏電流報警值預置範圍:AC：0.3－2mA／2－20mA二檔（連續設定）±5％(滿度值）（4）時間測試範圍：1－99S，連續設定和手動(5）變壓器容量：500V A(6）輸出波形：50Hz，正弦波（7) 電源：220V±10% 50Hz±2Hz（8）工作條件：環境溫度0－40ºC（9）相對濕度：不大於75%(10) 大氣壓力:101。

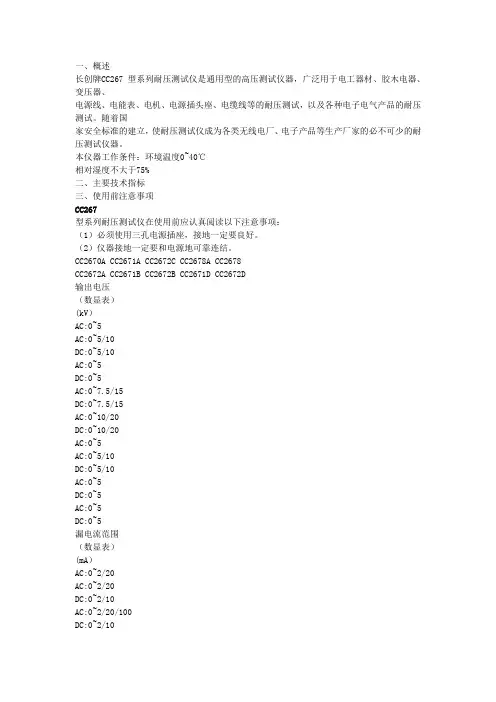

长创牌CC267 型系列耐压测试仪是通用型的高压测试仪器，广泛用于电工器材、胶木电器、变压器、电源线、电能表、电机、电源插头座、电缆线等的耐压测试，以及各种电子电气产品的耐压测试。

随着国家安全标准的建立，使耐压测试仪成为各类无线电厂、电子产品等生产厂家的必不可少的耐压测试仪器。

本仪器工作条件：环境温度0~40℃相对湿度不大于75%二、主要技术指标三、使用前注意事项CC267型系列耐压测试仪在使用前应认真阅读以下注意事项：（1）必须使用三孔电源插座，接地一定要良好。

（2）仪器接地一定要和电源地可靠连结。

CC2670A CC2671A CC2672C CC2678A CC2678CC2672A CC2671B CC2672B CC2671D CC2672D输出电压（数显表）(kV）AC:0~5AC:0~5/10DC:0~5/10AC:0~5DC:0~5AC:0~7.5/15DC:0~7.5/15AC:0~10/20DC:0~10/20AC:0~5AC:0~5/10DC:0~5/10AC:0~5DC:0~5AC:0~5DC:0~5漏电流范围（数显表）(mA）AC:0~2/20AC:0~2/20DC:0~2/10AC:0~2/20/100DC:0~2/10DC:0~2/10AC:0~2/20DC:0~2/10AC:0~2/20/100AC:0~2/20/50DC:0~2/10AC:0~2/20/200DC:0~2/20AC:0~2/20DC:0~2/10输出功率100VA 200VA 500VA 300VA 400VA1000VA 500VA 1000VA输出波形使用电源的50Hz 正弦波形。

电压显示精度±5%电流显示精度±5%定时范围（数显表）1—99 秒±5% 手动测试（71B 为1—999 秒±5% ）外形尺寸320×260×180 380×280×190 440×325×240 440×350×240重量7Kg 15Kg 20Kg电源220V AC±10% 50Hz±2Hz功耗≤30W（静态功耗）（3）操作者应戴绝缘手套，脚下应有绝缘垫。

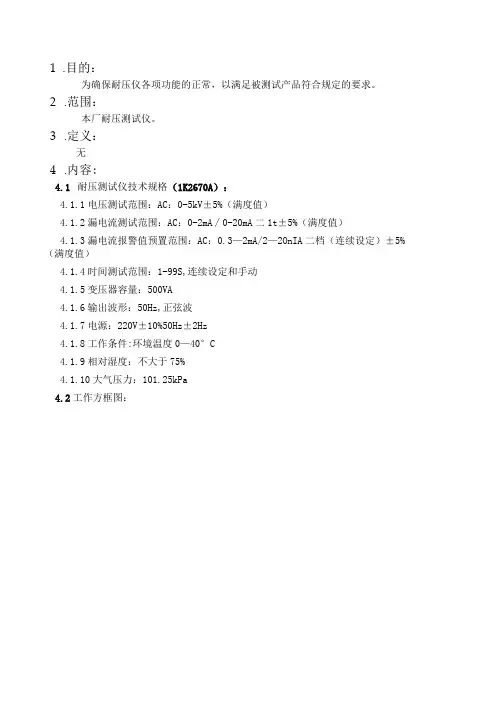

1.目的：为确保耐压仪各项功能的正常，以满足被测试产品符合规定的要求。

2.范围：本厂耐压测试仪。

3.定义：无4.内容:4.1耐压测试仪技术规格（1K2670A）：4.1.1电压测试范围：AC：0-5kV±5%（满度值）4.1.2漏电流测试范围：AC：0-2mA∕0-20mA二1t±5%（满度值）4.1.3漏电流报警值预置范围：AC：0.3—2mA/2—2OnIA二档（连续设定）±5%（满度值）4.1.4时间测试范围：1-99S,连续设定和手动4.1.5变压器容量：500VA4.1.6输出波形：50Hz,正弦波4.1.7电源：220V±10%50Hz±2Hz4.1.8工作条件:环境温度0—40°C4.1.9相对湿度：不大于75%4.1.10大气压力：101.25kPa4.2工作方框图：（图4.3.11K2670A前面板见图（二）1）电源开关；2）启动钮：按下时，测试灯亮，此时仪器输出高压；3）复位钮：按下时，测试灯灭，此时无高压输出；4）电压调节钮：调节输出电压的大小，逆时为小，反之为大；5）测试灯：该灯亮，表示高压已启动，灯灭则高压断开；6）超漏灯：该灯亮，表示被测物击穿超漏为不合格；7）高压输出端：AC高压输出端；8）接地柱：连接测试接地地线用；9）电压表：输出电压指示；10）时间定时器：1—99s定时调节，可设定所需测试时间值；11）漏电流量和选择开关：为切换漏电流指示电流表量程，根据开关状态，分别为0—2mA、0—20mA；12）漏电流预置开关：按下预置开关，可设定漏电流报警值，放开预置开关，在常态时即为测试状态，可通过“漏电流指示电流表”实时检测到漏电流值；13）漏电流指示电流表：根据“漏电流量程开关”位置，相应指示0—2mA、2-20mA;14）漏电流预置调节钮：按下预置开关，可连续设定漏电流报警值0.3-2mA∖2-20πιΛ;15）定时开关：“开”时，为99s内任意调节；“关”时，定时器不工作，为手动；16）遥控插座：插上遥控插头可通过高压棒上的开关对仪器进行遥控控制。

LK2670A耐压测试仪使用说明书目录一．簡介 (2)二．技術規格 (2)三．工作方框圖 (3)四．使用說明和操作步驟 (3)五．使用注意事項 (7)六．校準與維修 (8)一．簡介耐壓測試儀是測量耐壓強度的儀器,它可以直觀、準確、快速、可靠地測試各種被測物件的擊穿電壓、漏電流等電氣安全性能指標，並可以作爲高壓源用來測試元器件和整機性能。

LK2670耐壓測試儀産品系列，是按照IEC、CSA、UL、JIS等國際國內的安全標準要求設計的，耐壓輸出1kV－50kV，漏電流0－200mA。

適合各種家用電器、電源開關、電線電纜、變壓器、接線端子、高壓膠木電器、電機、醫療、化工、儀器儀錶等，以及強電系統的安全耐壓和漏電流的測試、同時也是科研實驗室、技術監督部門不可缺少的耐壓試驗設備。

LK2670耐壓測試儀産品是在吸收、消化國內外先進耐壓測試儀的基礎上，結合衆多用戶的實際使用情況加以提高、完善設計而成的。

測試電壓、漏電流同時顯示，功能豐富實用，可通過漏電流顯示反映被測體漏電流的實際值和比較同類産品不同批次或不同廠家産品中的耐壓好壞程度，確保你的産品安全性能萬無一失，同時可利用漏電流顯示功能，擴展測量高壓矽堆的反向電壓、反向漏電流、三極管的高反壓管的反向電壓、反向漏電流等，在技術性能和質量可靠性上處於國內領先水平。

二．技術規格（LK2670A）(1) 電壓測試範圍：AC：0－5kV±5%(滿度值)(2) 漏電流測試範圍：AC：0－2mA／0－20mA二檔±5%(滿度值)(3) 漏電流報警值預置範圍：AC：0.3－2mA／2－20mA二檔（連續設定）±5%(滿度值)(4) 時間測試範圍：1－99S，連續設定和手動(5) 變壓器容量：500V A(6) 輸出波形：50Hz，正弦波(7) 電源：220V±10% 50Hz±2Hz(8) 工作條件：環境溫度0－40ºC(9) 相對濕度：不大於75％(10) 大氣壓力：101.25kPa(11) 體積：302×170×245mm(12) 重量：15kg(13) 附件：資料袋一隻、測試探頭一付、說明書一份、保修卡一份、電源線一根。

一. 圖示：
二.面板功能簡介：
1. 電源開關：接通電源后，按下此按鍵開起測試機。

2. 高壓調節旋鈕：調節測試電壓，調節此旋扭可設置所需電壓調節範圍：
a. 選擇1.5KV 檔位：0—1.5KV 。

b. 選擇5.0KV 檔位：0—5.0KV 。

3. 外控：可接外部裝置。

4. 預置：設置測試電流大小設置範圍：
a. 選擇2mA 檔位：0—2mA 。

b. 選擇20mA 檔位：0—20mA 。

5. 啟動：按下啟動鍵可進行測試。

6. 復位：按復位鍵取消啟動。

7. 定時時間指示表： 顯示定時時長。

8. 測試電流指示表： 顯示測試電流大小。

9. 測試電壓指示表： 指示高壓輸出之電壓值。

10. 預置鍵： 測試前按此鍵，電流顯示器將會顯示預設的電流的大小。

11. 測試鍵： 各參數設置OK 后，按此鍵進行測試。

12. 定時鍵：設置測試時間、設置方式：
a. 按個位鍵設置個位時間、設置範圍：0—9。

b. 按十位鍵設置十位時間、設置範圍：0—9。

c. 十位值加個位值即是所設測試時間，測試時間最高可設置99s 。

● ❍ ⏹
☐ ☐
❑ ❒ ♦ ○11 ○12 ○13 ○14 ○15 ○16 ○17 ○18 ○19 ○
20。

1耐压测试仪操作规程与步骤耐压测试仪操作规程与步骤1、操作规程1.1、操作者必须带绝缘橡胶手套，脚下垫绝缘橡皮垫，以防高压电击造成生命危险。

1.2、仪器必须可靠接地，只有在按下复位键，关掉电源并拔掉插头，无高压输出时才可以进行与测试物的连接与拆除。

1.3、在进行耐压测试时，操作上规定应从低到高缓慢调节电压旋钮使输出电压至选定值，严禁在被测物品或输出端已经短路的情况下，采用突然施加高压的方式进行短路实验，以免发生意外和损坏仪器。

在需要进行定时测试时，应首先预置好门限值、电压值和时间后，仪器必须复位，妥善接上被测物品后，才能按下启动键进行测试，测试完毕等仪器复位并断开高压输出后，才能进行其它操作。

1.4、若要检查仪器超限报警是否正常，应先将电压调节旋钮逆时针旋到尽，使仪器处于0输出位置，设定好被测物品的漏电流值，再将高压输出端与接地端短路连接，然后按下“启动”键，缓慢调节电压旋钮使输出电压逐渐增加，当达到预置电流时，仪器就会切断输出并自动报警。

请注意：仪器超限报警是针对电流而非电压，有些用户用高压（如4000V）直接对地端短路来检验仪器的报警功能，这是非常危险的，如此不当操作将会造成仪器损坏，切记！1.5、切忌在多尘、潮湿的环境中存放和使用。

1.6、仪器应定期进行有效的计量检测，使仪器处于良好的工作状态。

2、操作步骤2.1、打开电源开关前应逆时针旋转电压旋钮，使仪器处于0输出位置。

2.2．接通电源开关后，根据测试要求进行漏电流门限设置：（1）选择电流量程范围。

（2）选择报警门限值。

2.3、连接被测物品，接好高压棒和地线。

2.4、按下启动键，测试灯亮，将电压调节到所需的指示值。

2.5、通过观察漏电流值的大小判定被测物品是否合格，如超过预置的电流范围，仪器则会自动切断输出电压，同时蜂鸣器报警，超限指示灯亮，这时可按下复位键便可消除报警声。

2.6要进行定时测试时，只要把定时键按下，拨动定时器拨盘设置所需的测试时间（请注意：时间设定不能置0，否则仪器不能启动，且机内继电器会因连续快速通断而导致损坏），按动启动键，将电压调到所需的测试值就可以在规定时间内进行定时测试。

CC2670A型耐压测试仪操作规程第一章总则第一条目的和依据为规范CC2670A型耐压测试仪的操作，确保测试结果的准确性和安全性，制定本操作规程。

本操作规程的依据为国家相关法律法规和CC2670A型耐压测试仪的技术要求。

第二条适用范围本操作规程适用于CC2670A型耐压测试仪的操作人员。

第三条术语和定义2670A型耐压测试仪：指用于进行电器或电子设备的耐压测试的设备。

2.操作人员：指在耐压测试过程中进行设备操作和检测的人员。

第二章设备概述第四条设备特点1.抗干扰能力强，测试结果准确可靠。

2.操作简便，测试速度快。

3.自动记录测试结果，方便统计和管理。

第五条设备组成1.主机：包括测试仪表、操作面板和显示屏等。

2.测试夹具：用于固定测试样品。

3.电源线：用于连接电源。

4.数据传输线：用于连接主机和计算机。

第三章设备操作第六条设备准备1.检查设备是否完好，主机和测试夹具是否连接牢固。

2.确保设备处于正常工作环境中，电源接地良好。

第七条设备开机1.将电源线插入设备电源插座，并接通电源。

2.按下主机的电源开关，打开设备。

第八条系统设置1.在显示屏上通过操作面板进入系统设置界面。

2.根据实际需求，设置相应的测试参数，如测试电压、测试时间等。

3.确认设置无误后，保存并退出系统设置界面。

第九条样品准备1.将需要进行耐压测试的样品放置在测试夹具内，并按照测试要求进行固定。

2.确保样品表面干净、无异常情况。

第十条开始测试1.开启测试状态后，将测试夹具接触到样品。

2.启动测试仪表，开始进行耐压测试。

3.监测过程中如发现异常情况，立即停止测试并查找原因。

第十一条完成测试1.测试时间到达设定的时间后，测试仪表会自动停止。

2.检查测试结果是否正常，如有异常情况需进行调试或重新测试。

3.将测试结果记录下来，并进行保存。

第十二条关机和设备保养1.关闭设备前，先停止工作状态，并保存测试结果。

2.按下主机的电源开关，关闭设备。

3.清理测试夹具和设备表面的灰尘，保持设备整洁干净。

分发号：
耐压测试仪运行检查作业指导书
文件号
版次
产品名称
耐压测试仪
启用日期
1.范围：
本规范适用于CC2670A耐压测试仪的运行检查。
2．功能检查：
主要检查仪器的功能是否正常，输出电压是否能准确实在地加到了试品上。首先确定需施加的电压值和设置的漏电流报警限，然后用一标准电阻验证仪器输出电压是否与显示电压一致，仪器测试夹具及连线是否完好，漏电流到设定值是否能正确报警
6．检查时间：第一次作测试时需进行功能检查。
7.检查频次：每月一次。
编制
审核
批准
设备运行检查记录表
时间
项目
电压一致检测
漏电设定检测
正确报警检测
1月
2月
3月
4月
5月
6月
7月
8月
9月
10月
11月
12月
备注:
1.合某项不合格需立即报告设备管理部门，不得使用，切勿自行拆卸、维修。
3．试品连接：把标准1.5M欧姆电阻放在绝缘台架上，连接耐压仪的地线输出端子和高电压输出端子夹分别连接到电阻的两端。
4．试验电压及时间：3000V交流电试验被试样品，设定漏电流报警限为2mA，试验时间为60S，当调节输出电压刚超过3000V时耐压仪能正确报警且显示正确的电压。
5．试验结束：试验结束时，应切断耐压仪电源，然后在<<设备运行检查记录表>>作记录。

编 制 日 期
审 核 日 期
批 准 日 期
作业指导书
位器，至漏电流表上的电流值为“10.00”mA。
工装的接地端与测试仪器的接地处接通； 当电压高于3KV（±150V）时，耐压测试仪应出现超漏报
缆绝缘层有无破损；
检查之间生产的产品期
CC2670A耐压测试仪运行检查
一、校准步骤： 1、将“定时”开关设置为关，将“测试/预置”开关设置为预置状态； 2、将“漏电流”量程选择开关设置为“20”mA档，调节“漏电流预置”电位器，至漏电流表上的电流值 3、将"电压调节"旋钮逆时针旋转到底（0V），然后打开电源开关； 4、将耐压测试仪校准工装的电源线插入高压工装插座上，耐压测试仪校准工装的接地端与测试仪器的接 5、按下“启动”键，然后缓慢调节“电压调节”旋钮，使电压逐渐上升，当电压高于3KV（±150V）时， 警，则判定仪器为正常，反之为不正常。 6、按下“复位”键，结束校对。 二、运行检查： 1、操作者每隔2小时对耐压测试仪运行情况进行检查，检查项目包括。 2、运行检查方法 （1）检查耐压测试仪的外观是否良好，按键是否灵敏，显示是否正常，线缆绝缘层有无破损； （2）按校准步骤检查仪器性能及功能是否正常。 3、若仪器检查发现不正常时，需立即向组长报告，将从前一次检查到此次检查之间生产的产品重新做耐 测试仪送修。 三、维护与保养： 仪器使用完毕后必须对仪器表面进行清洁，并检查接插件应连接良好。
