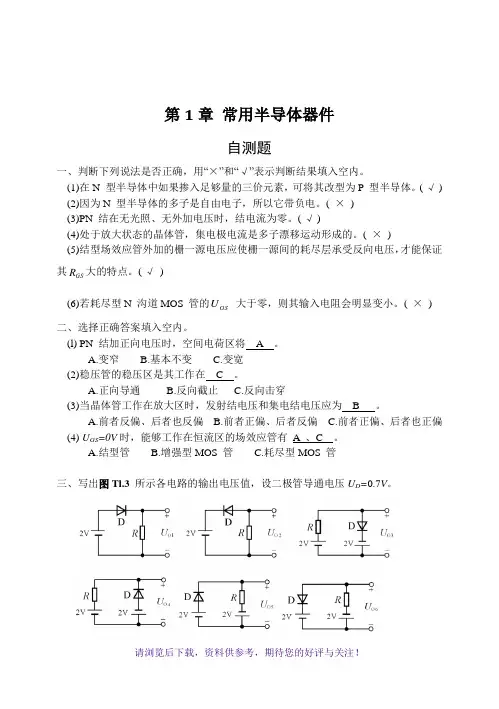

模拟电子技术基础(第四版)习题解答(总133页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第1章常用半导体器件自测题一、判断下列说法是否正确,用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素,可将其改型为P 型半导体。
( √ )(2)因为N 型半导体的多子是自由电子,所以它带负电。
( × )(3)PN 结在无光照、无外加电压时,结电流为零。
( √ )(4)处于放大状态的晶体管,集电极电流是多子漂移运动形成的。
( × )(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压,才能保证其R大的特点。
( √ )GSU大于零,则其输入电阻会明显变小。
(6)若耗尽型N 沟道MOS 管的GS( × )二、选择正确答案填入空内。
(l) PN 结加正向电压时,空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时,发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时,能够工作在恒流区的场效应管有A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图所示各电路的输出电压值,设二极管导通电压U D=。
图解:U O1=, U O2=0V, U O3=, U O4=2V, U O5=, UO6=-2V。
四、已知稳压管的稳压值U Z=6V,稳定电流的最小值I Zmin=5mA。
求图所示电路中U O1和U O2各为多少伏。
(a) (b)图34解:左图中稳压管工作在击穿状态,故U O1=6V 。
右图中稳压管没有击穿,故U O2=5V 。
五、电路如图所示,V CC =15V ,=100,U BE =。
试问:(1)R b =50k 时,U o= (2)若T 临界饱和,则R b =解:(1)26BB BEB bV U I A R μ-==, 2.6C B I I mA β==,2O CC C c U V I R V =-=。
第1章常用半导体器件自测题一、判断下列说法是否正确,用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素,可将其改型为P 型半导体。
( √ )(2)因为N 型半导体的多子是自由电子,所以它带负电。
( ×)(3)PN 结在无光照、无外加电压时,结电流为零。
( √ )(4)处于放大状态的晶体管,集电极电流是多子漂移运动形成的。
( ×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压,才能保证R大的特点。
( √)其GSU大于零,则其输入电阻会明显变小。
( ×) (6)若耗尽型N 沟道MOS 管的GS二、选择正确答案填入空内。
(l) PN 结加正向电压时,空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时,发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时,能够工作在恒流区的场效应管有A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图Tl.3所示各电路的输出电压值,设二极管导通电压U D=0.7V。
图T1.3解:U O1=1.3V , U O2=0V , U O3=-1.3V , U O4=2V , U O5=1.3V , U O6=-2V 。
四、已知稳压管的稳压值U Z =6V ,稳定电流的最小值I Zmin =5mA 。
求图Tl.4 所示电路中U O1和U O2各为多少伏。
(a) (b)图T1.4解:左图中稳压管工作在击穿状态,故U O1=6V 。
右图中稳压管没有击穿,故U O2=5V 。
五、电路如图T1.5所示,V CC =15V ,β=100,U BE =0.7V 。
试问:(1)R b =50k Ω时,U o=?(2)若T 临界饱和,则R b =?解:(1)26BB BEB bV U I A R μ-==,2.6C B I I mA β==,2O CC C c U V I R V =-=。

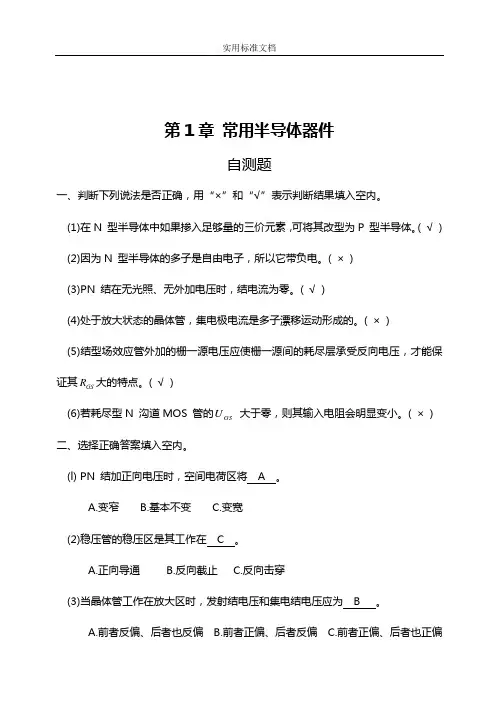

实用标准文档第1章常用半导体器件自测题一、判断下列说法是否正确,用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素,可将其改型为P 型半导体。
( √)(2)因为N 型半导体的多子是自由电子,所以它带负电。
( ×)(3)PN 结在无光照、无外加电压时,结电流为零。
( √)(4)处于放大状态的晶体管,集电极电流是多子漂移运动形成的。
( ×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压,才能保证其R大的特点。
( √)GS(6)若耗尽型N 沟道MOS 管的U大于零,则其输入电阻会明显变小。
( ×)GS二、选择正确答案填入空内。
(l) PN 结加正向电压时,空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时,发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时,能够工作在恒流区的场效应管有A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图Tl.3所示各电路的输出电压值,设二极管导通电压U D=0.7V。
图T1.3解:U O1=1.3V, U O2=0V, U O3=-1.3V, U O4=2V, U O5=1.3V, U O6=-2V。
四、已知稳压管的稳压值U Z=6V,稳定电流的最小值I Zmin=5mA。
求图Tl.4所示电路中U O1和U O2各为多少伏。
(a) (b)图T1.4解:左图中稳压管工作在击穿状态,故U O1=6V。
右图中稳压管没有击穿,故U O2=5V 。
五、电路如图T1.5所示,V CC =15V ,β=100,U BE =0.7V 。
试问:(1)R b =50k Ω时,U o=? (2)若T 临界饱和,则R b =?解:(1)26BB BEB bV U I A R μ-==,2.6C B I I mA β==,2O CC C c U V I R V =-=。
模拟电子技术基础第四版清华大学电子学教研组编童诗白华成英主编自测题与习题解答第1章常用半导体器件自测题一、判断下列说法是否正确,用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素,可将其改型为P 型半导体。
( √)(2)因为N 型半导体的多子是自由电子,所以它带负电。
( × )(3)PN 结在无光照、无外加电压时,结电流为零。
( √ )(4)处于放大状态的晶体管,集电极电流是多子漂移运动形成的。
( × )(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压,才能保R大的特点。
( √ )证其GSU大于零,则其输入电阻会明显变小。
( × )(6)若耗尽型N 沟道MOS 管的GS二、选择正确答案填入空内。
(l) PN 结加正向电压时,空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时,发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时,能够工作在恒流区的场效应管有 A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图Tl.3所示各电路的输出电压值,设二极管导通电压U D=0.7V。
图T1.3解:U O1=1.3V, U O2=0V, U O3=-1.3V, U O4=2V, U O5=1.3V, U O6=-2V。
四、已知稳压管的稳压值U Z=6V,稳定电流的最小值I Zmin=5mA。
求图Tl.4所示电路中U O1和U O2各为多少伏。
(a) (b)图T1.4解:左图中稳压管工作在击穿状态,故U O1=6V。
右图中稳压管没有击穿,故U O2=5V。
五、电路如图T1.5所示,V CC=15V,β=100,U BE=0.7V。
1 思考与练习答案1.1 填空(1)单向导电性 不可以(2)0.5V 0.7V 0.1V 0.3V 硅(3)R×100或R×1K R×10K R×1K(4)变压、整流、滤波、稳压 整流(5)4 100Hz(6)变压器次级线圈 滤波电容(7)+5 -12I C =1mA 时,工作电压的极限值为100V 。
2.7 (a )放大;(b )截止;(c )饱和;(3)e b c PNP 硅管 (2)c b e PNP 锗管2.13 (a ) 能 (b ) 不能 (c ) 能 (d ) 不能 (e ) 不能 (f ) 不能2.14 要保证发射结正偏,集电结反偏2.17 (1) I BQ =200μA I CQ =10mA U CEQ =14V 放大区(2) I BQ =33.3μA I CQ =2mA U CEQ =2V 放大区(3) I BQ =50μA I CQ =5mA U CEQ =9V 放大区(4) I BQ =30μA I CQ =3mA I CS ≈0.86mA I BS ≈8.6μA I BQ > I BS 饱和区2.18 (b )图为饱和失真 原因是静态工作点偏高 将R b 调小消除失真;(c )图为截止失真 原因是静态工作点偏低 将R b 调大消除失真2.19 I BQ =30μA I CQ =1.2mA U CEQ =5.88V(1) 360k Ω (2) 270 k Ω项目3 思考与练习答案3.1 (a )不能 (b )能 (c )不能 (d )不能3.2 R =10k Ω3.3 (1)上“-”下“+” (2)f 0=1.94kHz (3)二极管V D 1、V D 2用以改善输出电压的波形,稳定输出幅度。
(4)R p 用来调节输出电压的波形和幅度。
必须调节R p 使得R 2满足2 R 3> R 2>(2 R 3-R 1)。
3.5 (a )能 (b )不能 (c )能 (d )能 (e )不能 (f )能3.7 (a )并联型石英晶体振荡器 (b )串联型石英晶体振荡器3.8(1)o i u u =-(2)o i u u =3.9(a )-0.4V ;(b )0.8 V ;(c )0.8 V ;(d )6 V ;(e )1.5 V 3.10S L F U I R =3.1121222O i R R u u R += 响,(612)O u V = ;3.13(a )124()O i i u u u =-+;(b )122i i O u u u +=;(c )2144O i i u u u =-; 3.14 312463O i i i u u u u =--; 3.15 (1)R 1= 50 k Ω (2) R 1=10 0 k Ω (3) R 1= 50 k Ω R 2= 20 k Ω R 3= 100 k Ω(4) R 1= 50 k Ω R 2= 20 k Ω项目4 思考与练习答案4.3 (c )二阶无源带阻滤波器 (d )二阶有源带通滤波器4.4 (a )二有源带通滤波器 (b )二阶有源带阻滤波器(c )二阶有源低通滤波器 (d )二阶有源高通滤波器4.5答是使音响系统的频率特性可以控制,以达到高保真的音质;或者根据聆听者的爱好,修饰与美化声音。

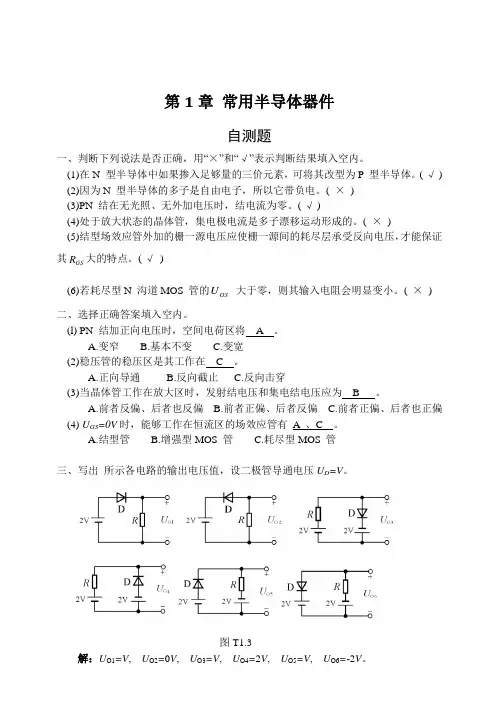

第1章常用半导体器件自测题一、判断下列说法是否正确,用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素,可将其改型为P 型半导体。
( √ )(2)因为N 型半导体的多子是自由电子,所以它带负电。
( ×)(3)PN 结在无光照、无外加电压时,结电流为零。
( √ )(4)处于放大状态的晶体管,集电极电流是多子漂移运动形成的。
( ×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压,才能保证R大的特点。
( √)其GSU大于零,则其输入电阻会明显变小。
( ×) (6)若耗尽型N 沟道MOS 管的GS二、选择正确答案填入空内。
(l) PN 结加正向电压时,空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时,发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时,能够工作在恒流区的场效应管有A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出所示各电路的输出电压值,设二极管导通电压U D=V。
图T1.3四、已知稳压管的稳压值U Z =6V ,稳定电流的最小值I Zmin =5mA 。
求 所示电路中U O1和U O2各为多少伏。
(a) (b)图T1.4解:左图中稳压管工作在击穿状态,故U O1=6V 。
右图中稳压管没有击穿,故U O2=5V 。
五、电路如图T1.5所示,V CC =15V ,β=100,U BE V 。
试问:(1)R b =50k Ω时,U o=?(2)若T 临界饱和,则R b =?解:(1)26BB BEB bV U I A R μ-==,2.6C B I I mA β==,2O CC C c U V I R V =-=。
模电第四版习题答案模拟电子技术是电子工程领域中非常重要的基础课程,其习题答案对于学生理解和掌握课程内容至关重要。
以下是模拟电子技术第四版习题的部分答案,供参考:第一章:半导体基础1. 半导体材料的导电性介于导体和绝缘体之间。
在室温下,硅的电阻率大约是1kΩ·cm,而锗的电阻率大约是0.6kΩ·cm。
2. N型半导体中,多数载流子是自由电子,而P型半导体中,多数载流子是空穴。
3. PN结的正向偏置是指给P型半导体加上正电压,N型半导体加上负电压,此时PN结导通。
第二章:二极管1. 整流二极管主要用于将交流电转换为脉动直流电,稳压二极管主要用于电路中稳定电压。
2. 一个理想的二极管在正向偏置时电阻为零,反向偏置时电阻无穷大。
3. 齐纳二极管是一种特殊类型的稳压二极管,它在反向偏置时具有稳定的电压。
第三章:双极型晶体管1. 双极型晶体管(BJT)分为NPN和PNP两种类型,其中NPN型BJT在基极-发射极结正向偏置时导通。
2. 晶体管的放大区是基极电流变化引起集电极电流变化的区域。
3. 晶体管的饱和区是指基极电流足够大,使得集电极电流达到最大值,此时晶体管不能进一步放大信号。
第四章:场效应晶体管1. 场效应晶体管(FET)的工作原理是通过改变栅极电压来控制源极和漏极之间的电流。
2. JFET(结型场效应晶体管)和MOSFET(金属-氧化物-半导体场效应晶体管)是两种常见的FET。
3. MOSFET在截止状态下,其源极和漏极之间的电阻非常大,几乎相当于断路。
第五章:放大器基础1. 放大器的主要功能是接收一个电信号并将其转换为更大的电流或电压信号。
2. 共射放大器是最常见的BJT放大器配置之一,它具有较高的电压增益和中等的电流增益。
3. 差分放大器能够放大两个输入信号之间的差值,对共模信号不敏感。
第六章:反馈放大器1. 反馈放大器通过将输出信号的一部分反馈到输入端来稳定放大器的性能。
2. 负反馈可以提高放大器的稳定性和线性度,但可能会降低增益。
第1章常用半导体器件自测题一、判断下列说法是否正确,用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素,可将其改型为P 型半导体。
( √ )(2)因为N 型半导体的多子是自由电子,所以它带负电。
( ×)(3)PN 结在无光照、无外加电压时,结电流为零。
( √ )(4)处于放大状态的晶体管,集电极电流是多子漂移运动形成的。
( ×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压,才能保证其R大的特点。
( √ )GSU大于零,则其输入电阻会明显变小。
( ×) (6)若耗尽型N 沟道MOS 管的GS二、选择正确答案填入空内。
(l) PN 结加正向电压时,空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时,发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时,能够工作在恒流区的场效应管有A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图Tl.3所示各电路的输出电压值,设二极管导通电压U D=0.7V。
图T1.3解:U O1=1.3V , U O2=0V , U O3=-1.3V , U O4=2V , U O5=1.3V , U O6=-2V 。
四、已知稳压管的稳压值U Z =6V ,稳定电流的最小值I Zmin =5mA 。
求图Tl.4 所示电路中U O1和U O2各为多少伏。
(a) (b)图T1.4解:左图中稳压管工作在击穿状态,故U O1=6V 。
右图中稳压管没有击穿,故U O2=5V 。
五、电路如图T1.5所示,V CC =15V ,=100,U BE =0.7V 。
试问:(1)R b =50k 时,U o=?(2)若T 临界饱和,则R b =?解:(1)26BB BEB bV U I A R μ-==,2.6C B I I mA β==,2O CC C c U V I R V =-=。
模拟电子技术基础第四版清华大学电子学教研组编童诗白华成英主编自测题与习题解答山东大学物理与微电子学院目录第 1 章常用半导体器件‥‥‥‥‥‥‥‥‥‥3第 2 章基本放大电路‥‥‥‥‥‥‥‥‥‥‥14第 3 章多级放大电路‥‥‥‥‥‥‥‥‥‥‥31第 4 章集成运算放大电路‥‥‥‥‥‥‥‥‥41第 5 章放大电路的频率响应‥‥‥‥‥‥‥‥50第 6 章放大电路中的反馈‥‥‥‥‥‥‥‥‥60第 7 章信号的运算和处理‥‥‥‥‥‥‥‥‥74第 8 章波形的发生和信号的转换‥‥‥‥‥‥90第 9 章功率放大电路‥‥‥‥‥‥‥‥‥‥‥114第 10 章直流电源‥‥‥‥‥‥‥‥‥‥‥‥‥126第 1 章常用半导体器件自测题一、判断下列说法是否正确,用“×”和“√”表示判断结果填入空内。
(1)在 N 型半导体中如果掺入足够量的三价元素,可将其改型为 P 型半导体。
( √ )(2)因为 N 型半导体的多子是自由电子,所以它带负电。
( × )(3)PN 结在无光照、无外加电压时,结电流为零。
( √ )(4)处于放大状态的晶体管,集电极电流是多子漂移运动形成的。
( × )(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压,才能保证其R GS 大的特点。
( √ )(6)若耗尽型 N 沟道 MOS 管的U GS 大于零,则其输入电阻会明显变小。
( × )二、选择正确答案填入空内。
(l) PN 结加正向电压时,空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时,发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V 时,能够工作在恒流区的场效应管有 A 、C 。
A.结型管B.增强型 MOS 管C.耗尽型 MOS 管三、写出图Tl.3 所示各电路的输出电压值,设二极管导通电压U D=0.7V。
模拟电子技术(第四版)童诗白课后习题答案第一章 半导体基础知识自测题一、(1)√ (2)× (3)√ (4)× (5)√ (6)×二、(1)A (2)C (3)C (4)B (5)A C三、U O1≈1.3V U O2=0 U O3≈-1.3V U O4≈2V U O5≈2.3V U O6≈-2V 四、U O1=6V U O2=5V五、根据P CM =200mW 可得:U CE =40V 时I C =5mA ,U CE =30V 时I C ≈6.67mA ,U CE =20V 时I C =10mA ,U CE =10V 时I C =20mA ,将改点连接成曲线,即为临界过损耗线。
图略。
六、1、V2V mA6.2 μA26V C C CC CE B C bBEBB B =-====-=R I U I I R U I βU O =U CE =2V 。
2、临界饱和时U CES =U BE =0.7V ,所以Ω≈-====-=k 4.45V μA6.28mA86.2V BBEBB b CB c CESCC C I U R I I R U I β七、T 1:恒流区;T 2:夹断区;T 3:可变电阻区。
习题1.1(1)A C (2)A (3)C (4)A 1.2不能。
因为二极管的正向电流与其端电压成指数关系,当端电压为1.3V 时管子会因电流过大而烧坏。
1.3 u i 和u o 的波形如图所示。
tt1.4 u i 和u o 的波形如图所示。
1.5 u o 的波形如图所示。
1.6 I D =(V -U D )/R =2.6mA ,r D ≈U T /I D =10Ω,I d =U i /r D ≈1mA 。
1.7 (1)两只稳压管串联时可得1.4V 、6.7V 、8.7V 和14V 等四种稳压值。
(2)两只稳压管并联时可得0.7V 和6V 等两种稳压值。
1.8 I ZM =P ZM /U Z =25mA ,R =U Z /I DZ =0.24~1.2k Ω。
第一章半导体器件的基础知识1.1 电路如图P1.1所示,已知u i=5sinωt(V),二极管导通电压U D=0.7V。
试画出u i 与u O的波形,并标出幅值。
图P1.1 解图P1.1解:波形如解图P1.1所示。
1.2 电路如图P1.2(a)所示,其输入电压u I1和u I2的波形如图(b)所示,二极管导通电压U D=0.7V。
试画出输出电压u O的波形,并标出幅值。
图P1.2解:u O的波形如解图P1.2所示。
解图P1.21.3 已知稳压管的稳定电压U Z =6V ,稳定电流的最小值I Zmin =5mA ,最大功耗P ZM =150mW 。
试求图P1.3所示电路中电阻R 的取值范围。
图P1.3解:稳压管的最大稳定电流 I ZM =P ZM /U Z =25mA电阻R 的电流为I ZM ~I Zmin ,所以其取值范围为Ω=-=k 8.136.0ZZ I ~I U U R1.4 已知图P1.4所示电路中稳压管的稳定电压U Z =6V ,最小稳定电流I Zmin =5mA ,最大稳定电流I Zmax =25mA 。
(1) 别计算U I 为10V 、15V 、35V 三种情况下输出电压U O 的值; (2) 若U I =35V 时负载开路,则会出现什么现象?为什么?图P1.4解:(1)当U I =10V 时,若U O =U Z =6V ,则稳压管的电流小于其最小稳定电流,所以稳压管未击穿。
故V33.3I L LO ≈⋅+=U R R R U当U I =15V 时,若U O =U Z =6V ,则稳压管的电流小于其最小稳定电流,所以稳压管未击穿。
故LO I L5VR U U R R =⋅≈+ 当U I =35V 时,稳压管中的电流大于最小稳定电流I Zmin ,所以U O =U Z =6V 。
(2)=-=R U U I )(Z I D Z 29mA >I ZM =25mA ,稳压管将因功耗过大而损坏。
模拟电子技术基础第四版清华大学电子学教研组编童诗白华成英主编自测题与习题解答目录第1章常用半导体器件‥‥‥‥‥‥‥‥‥‥3第2章基本放大电路‥‥‥‥‥‥‥‥‥‥‥14 第3章多级放大电路‥‥‥‥‥‥‥‥‥‥‥31 第4章集成运算放大电路‥‥‥‥‥‥‥‥‥41 第5章放大电路的频率响应‥‥‥‥‥‥‥‥50 第6章放大电路中的反馈‥‥‥‥‥‥‥‥‥60 第7章信号的运算和处理‥‥‥‥‥‥‥‥‥74 第8章波形的发生和信号的转换‥‥‥‥‥‥90 第9章功率放大电路‥‥‥‥‥‥‥‥‥‥‥114 第10章直流电源‥‥‥‥‥‥‥‥‥‥‥‥‥126第1章常用半导体器件自测题一、判断下列说法是否正确,用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素,可将其改型为P 型半导体。
( √ )(2)因为N 型半导体的多子是自由电子,所以它带负电。
( × )(3)PN 结在无光照、无外加电压时,结电流为零。
( √ )(4)处于放大状态的晶体管,集电极电流是多子漂移运动形成的。
( × )(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压,才能保证其R大的特点。
( √ )GS(6)若耗尽型N 沟道MOS 管的U大于零,则其输入电阻会明显变GS小。
( × )二、选择正确答案填入空内。
(l) PN 结加正向电压时,空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时,发射结电压和集电结电压应为B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时,能够工作在恒流区的场效应管有 A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图Tl.3所示各电路的输出电压值,设二极管导通电压U D=0.7V。
O2 (a)(b)图T1.4 左图中稳压管工作在击穿状态,故U O1=6V 。
右图中稳压管没有击穿,故U O2=5V 。
图T1.5/28.6CS I A βμ=管的三个电极的电位如表Tl.6 所示,它们的开启恒流区、可变电阻区),并填入表内。
G /V U D /V 工作状态13恒流区图P1.2解图P1.2解:与的波形如解图Pl.2i u o u (V ),二极管导通电压U D =0.7t图P1.3解图P1.3解:波形如解图Pl.3所示。
1.4电路如图P1.4所示, 二极管导通电压U D =0.7V ,常温下,电容C 对mV U T 26≈交流信号可视为短路;为正弦波,有效值为10mV 。
试问二极管中流过的交流电流i u 的有效值为多少?解:二极管的直流电流()/ 2.6D D I V U R mA=-=其动态电阻:图P1.4/10D T D r U I ≈=Ω故动态电流的有效值:/1d i D I U r mA =≈1.5现有两只稳压管,稳压值分别是6V 和8V ,正向导通电压为0.7V 。
试问:(1)若将它们串联相接,则可得到几种稳压值?各为多少?(2)若将它们并联相接,则又可得到几种稳压值?各为多少?解:(1)串联相接可得4种:1.4V ;14V ;6.7V ;8.7V 。
(2)并联相接可得2种:0.7V ;6V 。
1.6 已知图Pl.6 所示电路中稳压管的稳定电压,最小稳定电流6Z U V =,最大稳定电流。
min 5Z I mA =max 25Z I mA =(1)分别计算为10V 、15V 、35V 三种情况下输出电压的值;I U O U图Pl.6图P1.7所示。
分别求另一电极的电流,标出其方向,并在圆圈中画出管子,且分别求出它们的电流放大系数(a) (b) (a) (b)图P1.9解:如解图1.9。
解图1.91.10电路如图P1.10所示,晶体管导通时,β=50。
试分析为0V 、0.7BE U V =BB V 1V 、3V 三种情况下T 的工作状态及输出电压的值。
