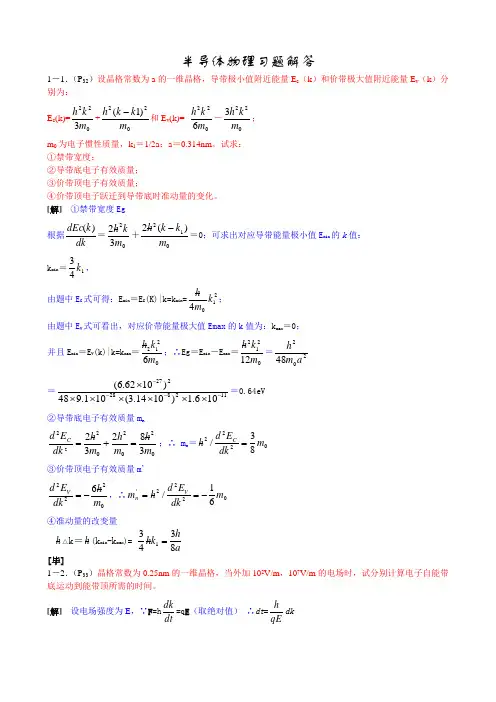

半导体物理习题解答1－1．（P 32）设晶格常数为a 的一维晶格，导带极小值附近能量E c （k ）和价带极大值附近能量E v （k ）分别为：E c (k)=0223m k h +022)1(m k k h -和E v (k)= 0226m k h －0223m k h ；m 0为电子惯性质量，k 1＝1/2a ；a ＝0.314nm 。

试求： ①禁带宽度；②导带底电子有效质量； ③价带顶电子有效质量；④价带顶电子跃迁到导带底时准动量的变化。

[解] ①禁带宽度Eg根据dk k dEc )(＝0232m k h ＋012)(2m k k h -＝0；可求出对应导带能量极小值E min 的k 值：k min ＝143k ， 由题中E C 式可得：E min ＝E C (K)|k=k min =2104k m h ； 由题中E V 式可看出，对应价带能量极大值Emax 的k 值为：k max ＝0；并且E min ＝E V (k)|k=k max ＝02126m k h ；∴Eg ＝E min －E max ＝021212m k h ＝20248a m h ＝112828227106.1)1014.3(101.948)1062.6(----⨯⨯⨯⨯⨯⨯⨯＝0.64eV ②导带底电子有效质量m n202022382322m h m h m h dk E d C =+=；∴ m n ＝022283/m dk E d h C= ③价带顶电子有效质量m ’02226m h dkE d V -=，∴0222'61/m dk E d h m Vn -==④准动量的改变量h △k ＝h (k min -k max )=ahk h 83431=[毕]1－2．（P 33）晶格常数为0.25nm 的一维晶格，当外加102V/m ，107V/m 的电场时，试分别计算电子自能带底运动到能带顶所需的时间。

[解] 设电场强度为E ，∵F =hdtdk=q E （取绝对值） ∴dt =qE h dk∴t=⎰tdt 0=⎰a qE h 21dk =aqE h 21代入数据得： t ＝E⨯⨯⨯⨯⨯⨯--1019-34105.2106.121062.6＝E 6103.8-⨯（s ）当E ＝102 V/m 时，t ＝8.3×10－8（s ）；E ＝107V/m 时，t ＝8.3×10－13（s ）。

第七篇 题解-半导体表面与MIS 结构刘诺 编7-1、解：又因为 0V V V s G +=7-3、解：（1） 表面积累：当金属表面所加的电压使得半导体表面出现多子积累时，这就是表面积累，其能带图和电荷分布如图所示：（2） 表面耗尽：当金属表面所加的电压使得半导体表面载流子浓度几乎为零时，这就是表面耗尽，其能带图和电荷分布如图所示：（3）当金属表面所加的电压使得半导体表面的少子浓度比多子浓度多时，这就是表面反型，其能带图和电荷分布如图所示：7-3、解：理想MIS 结构的高频、低频电容-电压特性曲线如图所示； 其中AB 段对应表面积累，C 到D 段为表面耗尽，GH 和EF 对应表面反型。

7-4、解：使半导体表面达到强反型时加在金属电极上的栅电压就是开启电压。

这时半导体的表面势7-5、答：当MIS 结构的半导体能带平直时，在金属表面上所加的电压就叫平带电容。

平带电压是度量实际MIS 结构与理想MIS 结构之间的偏离程度的物理量，据此可以获得材料功函数、界面电荷及分布等材料特性参数。

7-6、解：影响MIS 结构平带电压的因素分为两种：（1）金属与半导体功函数差。

例如，当W m <W s 时，将导致C-V 特性向负栅压方向移动。

如图恢复平带在金属上所加的电压就是（2）界面电荷。

假设在SiO 2中距离金属- SiO 2界面x 处有一层正电荷，将导致C-V 特性向负栅压方向移动。

如图恢复平带在金属上所加的电压就是在实际半导体中，这两种因素都同时存在时，所以实际MIS 结构的平带电压为第六篇习题-金属和半导体接触刘诺 编6-1、什么是功函数？哪些因数影响了半导体的功函数？什么是接触势差？ 6-2、什么是Schottky 势垒？影响其势垒高度的因数有哪些？6-3、什么是欧姆接触？形成欧姆接触的方法有几种？试根据能带图分别加以分析。
