深井泵结构原理及折装实验

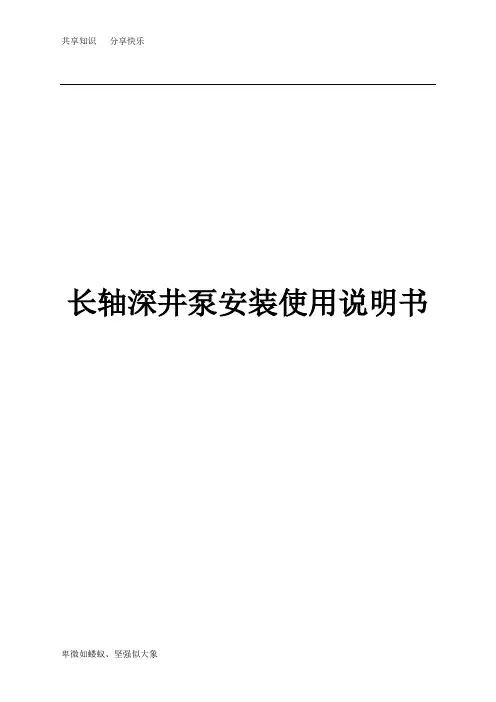

长轴深井泵安装使用说明书长轴深井泵安装使用说明书目录:1、概述----------------------------------------------------------------------（3）2、结构简介----------------------------------------------------------------（5）3、泵的安装----------------------------------------------------------------（5）4、启动运转与停机-------------------------------------------------------（8）5、常见故障原因及消除方法------------------------------------------（10）6、水泵的成套性与保证条件------------------------------------------（12）1．概述1．1长轴深井泵简介长轴深井泵由单个或多个离心式或混流式叶轮和导流壳、扬水管、传动轴、泵座、电机等部件组成立式泵。

泵座和电机位于井口（或水池）上部，电机的动力通过与扬水管同心的传动轴传递给叶轮轴，产生流量、扬程。

长轴深井泵是一种使用范围广泛的抽水、排水设备，适用于电厂、钢铁厂、矿山、化工、消防、自来水厂、农业灌溉等行业。

1．2性能范围（按设计点）流量Q：3~2000m3/h扬程H：300m（max）功率N：900kw（max）转速n：2940、1460、980r/min长轴深井泵的性能参数详见选型样本。

型号说明例：500RJC2000-31×2(20GHX/2)括号中型号为出口型号1．3抽送介质应符合以下要求：温度不超过400C，固体物含量（按重量计）不大于0.01%，酸碱PH值6.5~8.5，硫化氢含量不大于1.5mg/l，不含任何油类。

深井泵的结构一、深井泵的工作特点深井泵是从深井中抽水的一种水泵，它属于单侧进水多级立式离心泵。

泵体部分放在井中水面以下，动力机安放在井口地面上，用一根长的传动轴从井上直通到井下，带动水泵叶轮旋转，把水从井下扬至井上。

由于地下水位较深，要求深井泵扬程较高，而井口一般较小，提高泵的扬程受到叶轮直径的限制，因此深井泵一般是做成多级的，而且具有细长的管状构造。

由于深井泵叶轮浸没在水中工作，启动前不必灌泵，因而管理方便，在我国北方广大地区的井灌区用得较多。

深井泵的种类很多，但构造却大同小异。

JC型深井泵与J型、JD型等同类深井泵相比，具有效率高、性能稳定、图纸统一等优点，它已取代了J型、JD型深井泵，是我国长轴深井泵的基本系列泵。

二、JC型深井泵的结构jc型深井泵由三大部分组成，即包括进水管在内的工作部分、扬水管部分、井上部分。

(一)工作部分该部分由工作部件、进水管部件等组成。

工作部件由上、中、下导流壳、叶轮、锥形套、轴承、叶轮轴等零件组成。

叶轮为封闭式，位于中导流壳内（中导流壳的多少取决于泵的级数）。

下导流壳用来连接中导流壳和进水管，把流入进水管的水顺畅地导入第一级叶轮。

第一级叶轮甩出的水通过中导流壳导入第二级叶轮，第二级叶轮甩出的水，再通过第二个中导流壳导人第三级叶轮。

依次将水逐级上扬，水的能量逐级增大，当水流被最后一级叶轮甩出后,经上导流壳进人扬水管中。

在壳体上镶有密封环，以便在磨损后易于更换,壳体之间用螺栓连接。

锥形套用来把叶轮固定在泵轴上,橡胶轴承用于防止泵轴的摆动并承受泵的轴向力。

工作部件的上端安有短管，以利于吊装。

进水管由短管加工而成，周围钻有若干孔径为10mm~25mm的圆孔,其作用是防止水中杂物进人叶轮或阻塞水泵。

(二)扬水管部分该部分由扬水管、传动轴、联轴器和轴承体等部件组成。

深井泵的扬水管由若干个等长度的长管段（每段长一般为2m~2.5m)和上、下两根短管连接而成，用法兰连接。

传动轴由若干等长度的长轴和两根短轴组成，用有内螺纹的联轴器连接。

深井泵安装方法一、深井泵安装1、机泵一体卸下滤水网，然后打开注水和放气孔螺栓往电机内腔注满洁净的清水，一定确保注满，防止假满。

并检查电机各部是否漏水，发现漏水根据部位应调正胶垫上紧螺栓。

2、仔细检查电缆和接头有无碰伤或损坏，发现问题及时包孔。

3、用5伏兆欧表测定绕阻的绝缘电阻不低于150兆欧。

4、安装好保护开关和起动设备，并检查电机内水是否灌满然后上紧注水、放气孔螺栓，然后上好护线板、滤水网准备安装下井。

5、在深井泵的出水安装短输水管一节，并用夹板夹住吊起落入井中，使夹板座落井台上。

6、再用一付夹板夹住另一节输水管，然后吊起降下与短输水管法兰相联接。

升起吊链拆下第一付夹板，使泵管下降井中又座落在井台上，依次反复进行安装，下井，直到全部装完，最后一节夹板不卸将泵固定在井上。

7、最后放上并盖，弯管，闻阀出水管等。

8、下泵过程有卡住现象，要想法克服卡点，不能强行下泵，以免卡死。

9、大井等安装泵时严禁人员下井。

10、保护开关和起动设备应配有电压、电流表、指示灯，并安装在配电盘上，放在井台周围适当的位置。

二、深井泵安装注意事项1、深井泵应使用在含砂量低于0.01%的清水源，泵房内设预润水箱，容量应满足一次启动所预润水量。

2、新装或经过大修的深井泵，应调整泵壳与叶轮的间隙，叶轮在运转中不得与壳体摩擦。

3、深井泵在运转前应将清水通入轴与轴承的壳体内进行预润。

4、深井泵启动前，检查项目应符合下列要求：（1）底座基础螺栓已紧固；（2）轴向间隙符合要求，调节螺栓的保险螺母已装好；（3）填料压盖已旋紧并经过润滑；（4）电动机轴承已润滑；（5）用手旋转电动机转子和止退机构均灵活有效。

5、深井泵不得在无水情况下空转，水泵的一、二级叶轮应浸入水位1m以下，运转中应经常观察井中水位的变化情况。

6、运转中，当发现基础周围有较大振动时，应检查水泵的轴承或电动机填料处磨损情况；当磨损过多而漏水时，应更换新件。

7、已吸、排过含有泥砂的深井泵，在停泵前，应用清水冲洗干净。

深井泵的结构一、深井泵的工作特点深井泵是从深井中抽水的一种水泵，它属于单侧进水多级立式离心泵。

泵体部分放在井中水面以下，动力机安放在井口地面上，用一根长的传动轴从井上直通到井下，带动水泵叶轮旋转，把水从井下扬至井上。

由于地下水位较深，要求深井泵扬程较高，而井口一般较小，提高泵的扬程受到叶轮直径的限制，因此深井泵一般是做成多级的，而且具有细长的管状构造。

由于深井泵叶轮浸没在水中工作，启动前不必灌泵，因而管理方便，在我国北方广大地区的井灌区用得较多。

深井泵的种类很多，但构造却大同小异。

JC型深井泵与J型、JD型等同类深井泵相比，具有效率高、性能稳定、图纸统一等优点，它已取代了J型、JD型深井泵，是我国长轴深井泵的基本系列泵。

二、JC型深井泵的结构jc型深井泵由三大部分组成，即包括进水管在内的工作部分、扬水管部分、井上部分。

(一)工作部分该部分由工作部件、进水管部件等组成。

工作部件由上、中、下导流壳、叶轮、锥形套、轴承、叶轮轴等零件组成。

叶轮为封闭式，位于中导流壳内（中导流壳的多少取决于泵的级数）。

下导流壳用来连接中导流壳和进水管，把流入进水管的水顺畅地导入第一级叶轮。

第一级叶轮甩出的水通过中导流壳导入第二级叶轮，第二级叶轮甩出的水，再通过第二个中导流壳导人第三级叶轮。

依次将水逐级上扬，水的能量逐级增大，当水流被最后一级叶轮甩出后,经上导流壳进人扬水管中。

在壳体上镶有密封环，以便在磨损后易于更换,壳体之间用螺栓连接。

锥形套用来把叶轮固定在泵轴上,橡胶轴承用于防止泵轴的摆动并承受泵的轴向力。

工作部件的上端安有短管，以利于吊装。

进水管由短管加工而成，周围钻有若干孔径为10mm~25mm的圆孔,其作用是防止水中杂物进人叶轮或阻塞水泵。

(二)扬水管部分该部分由扬水管、传动轴、联轴器和轴承体等部件组成。

深井泵的扬水管由若干个等长度的长管段（每段长一般为2m~2.5m)和上、下两根短管连接而成，用法兰连接。

传动轴由若干等长度的长轴和两根短轴组成，用有内螺纹的联轴器连接。

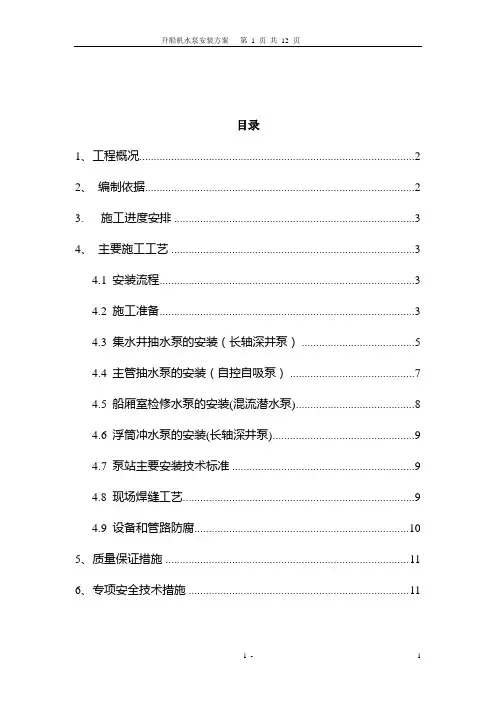

目录1、工程概况 (2)2、编制依据 (2)3. 施工进度安排 (3)4、主要施工工艺 (3)4.1 安装流程 (3)4.2 施工准备 (3)4.3 集水井抽水泵的安装（长轴深井泵） (5)4.4 主管抽水泵的安装（自控自吸泵） (7)4.5 船厢室检修水泵的安装(混流潜水泵) (8)4.6 浮筒冲水泵的安装(长轴深井泵) (9)4.7 泵站主要安装技术标准 (9)4.8 现场焊缝工艺 (9)4.9 设备和管路防腐 (10)5、质量保证措施 (11)6、专项安全技术措施 (11)1、工程概况在景洪水力升船机中，共布置有6台水泵：上闸首▽603.5平台设计有两台长轴深井泵，作为浮筒充水装置使用。

下闸首▽546.7平台设计有一台混流式潜水泵，作为船厢池检修时的排水装置使用。

下游阀室▽531.50平面设计有一台自控自吸泵，作为主管检修抽水泵使用。

下游阀室集水井设计有两台长轴深井泵，作为下游阀室集水井抽水泵使用。

六台泵站共计工程量29112kg，详见表1。

表1 泵站安装工程量清单注；表中的附件包括泵站的蝶阀、法兰、基础板、螺栓等2、编制依据2.1 景洪水电站通航建筑物土建、金结及机电设备安装工程招标文件（JH/C4-A）2.2 景洪水电站通航建筑物土建、金结及机电设备安装工程投标文件（JH/C4-A）。

2.3 下游阀室集水井抽水泵及管路布置图（ND62-KM347-0944-52-33）2.4 船厢室检修抽水泵、拦污栅及管路布置图（ND62-KM347-0944-52-34）2.5 主管检修泵及管路布置图(ND62-KM347-0944-52-35)2.6 浮筒充水泵及管路布置图（ND62-KM347-0944-52-36）2.7《压缩机、风机、泵、空气分离安装工程施工及验收规范》TJ2312.8 泵制造厂家技术文件资料、3.施工进度安排六台泵站及其附件已到货，各施工部位逐步开展清理工作，计划于2010年9月中旬开始安装工作，计划工期35天，预计2010年10月中旬全部完成安装。

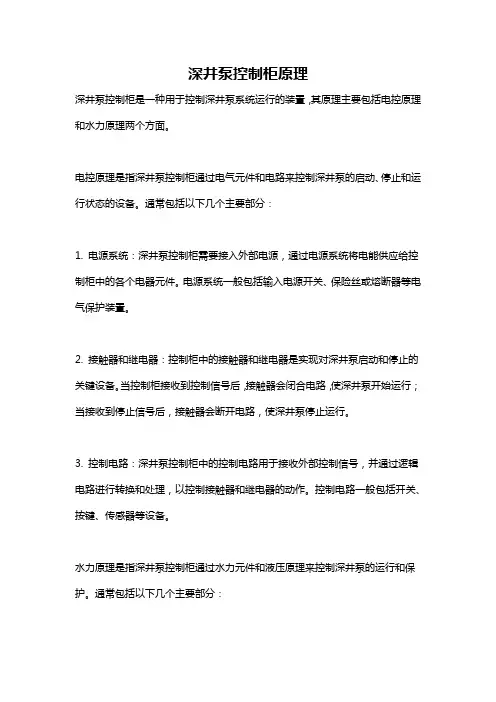

深井泵控制柜原理深井泵控制柜是一种用于控制深井泵系统运行的装置，其原理主要包括电控原理和水力原理两个方面。

电控原理是指深井泵控制柜通过电气元件和电路来控制深井泵的启动、停止和运行状态的设备。

通常包括以下几个主要部分：1. 电源系统：深井泵控制柜需要接入外部电源，通过电源系统将电能供应给控制柜中的各个电器元件。

电源系统一般包括输入电源开关、保险丝或熔断器等电气保护装置。

2. 接触器和继电器：控制柜中的接触器和继电器是实现对深井泵启动和停止的关键设备。

当控制柜接收到控制信号后，接触器会闭合电路，使深井泵开始运行；当接收到停止信号后，接触器会断开电路，使深井泵停止运行。

3. 控制电路：深井泵控制柜中的控制电路用于接收外部控制信号，并通过逻辑电路进行转换和处理，以控制接触器和继电器的动作。

控制电路一般包括开关、按键、传感器等设备。

水力原理是指深井泵控制柜通过水力元件和液压原理来控制深井泵的运行和保护。

通常包括以下几个主要部分：1. 压力开关：深井泵控制柜中的压力开关是实现对深井泵运行状态的监测和控制的关键装置。

当水压低于设定值时，压力开关会发送信号给控制柜，使深井泵启动；当水压高于设定值时，压力开关会发送信号给控制柜，使深井泵停止。

2. 水位开关：深井泵控制柜中的水位开关用于监测水井的水位变化情况，从而控制深井泵的启停。

当水位低于设定值时，水位开关会发送信号给控制柜，使深井泵启动；当水位高于设定值时，水位开关会发送信号给控制柜，使深井泵停止。

3. 过载保护装置：深井泵控制柜中的过载保护装置用于监测深井泵的运行电流，当电流超过额定值时，过载保护装置会断开电路，以保护深井泵免受损坏。

总之，深井泵控制柜通过电控原理和水力原理来实现对深井泵的启停、运行和保护。

电控原理主要包括电源系统、接触器和继电器以及控制电路等部分；水力原理主要包括压力开关、水位开关和过载保护装置等部分。

通过这些原理的组合，深井泵控制柜能够实现对深井泵系统的自动控制和保护。

深水井水泵安装方案1. 引言深水井是一种用于供水的重要设施，而水泵则是将水从深水井中抽取到地面供应给用户的关键设备。

在深水井水泵的安装过程中，必须考虑到井深、泵选型、适度的管道安装等诸多因素。

本文档将详细介绍深水井水泵安装方案，并提供一些有关设备选型和安装步骤的建议。

2. 设备选型在选择深水井水泵时，应考虑以下几个因素：2.1 井深根据深水井的井深确定水泵的工作能力，以确保水泵能有效提取井中的水。

较深的井可能需要使用高扬程的水泵。

2.2 水泵类型常见的深水井水泵类型包括离心泵和潜水泵。

离心泵适用于井较浅的情况，而潜水泵则是将泵置于水中运转，适用于井较深的情况。

2.3 功率根据需要提取的水量和井深，选择适当的水泵功率。

功率过小可能无法满足供水需求，而功率过大则可能造成能源浪费。

3. 安装步骤下面是深水井水泵的安装步骤：3.1 安全考虑在进行任何安装之前，确保断开电源并遵循所有安全操作程序。

如果需要，最好在专业人员的指导下进行安装。

在水泵的周围设置一个安全的工作区，以确保人身安全。

3.2 准备工作检查水泵及其连接管道的完整性，确保没有破损或腐蚀。

清除安装区域，确保没有障碍物。

3.3 安装水泵将水泵低噪音底座放置在安装区域。

将水泵的进出水口与管道连接，注意使用密封胶垫确保接头密封。

根据水泵和管道之间的连接方式，可能需要使用螺栓或夹具来牢固固定。

3.4 防止泵空转安装一个适当的防止泵空转的装置，以防止水泵在没有水的情况下运行。

这可以是一个压力开关或一个流量开关，它将在没有水流经过水泵时自动关闭电源。

3.5 连接电源根据水泵的电源要求，将其连接到合适的电源上。

确保正确地接地，以确保安全运行。

3.6 测试和调试在启动水泵之前，确保所有连接都牢固可靠。

检查水泵是否正常工作，确保有足够的水流出。

4. 维护与保养为确保深水井水泵的长期运行和可靠性，需要进行定期的维护与保养。

以下是一些建议：•每隔一段时间清洗水泵和管道，以防止堵塞和堆积；•定期检查水泵和管道的密封性能，确保没有泄漏；•如果发现任何故障或异常情况，及时进行维修和更换损坏的零件；•注意水泵的工作状态，如异常噪音、振动等情况，及时调整或修理。

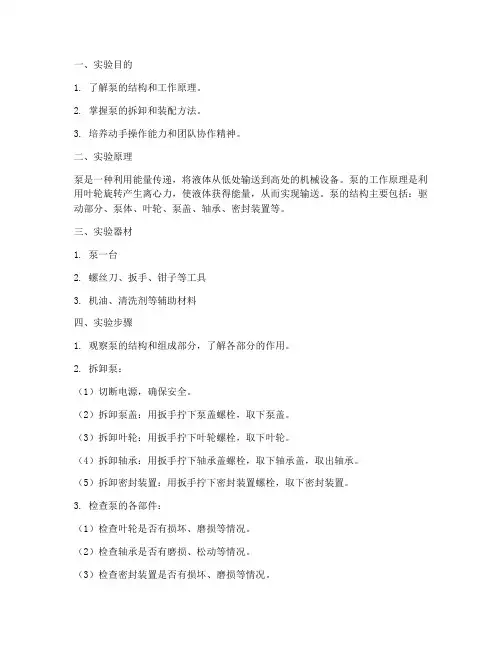

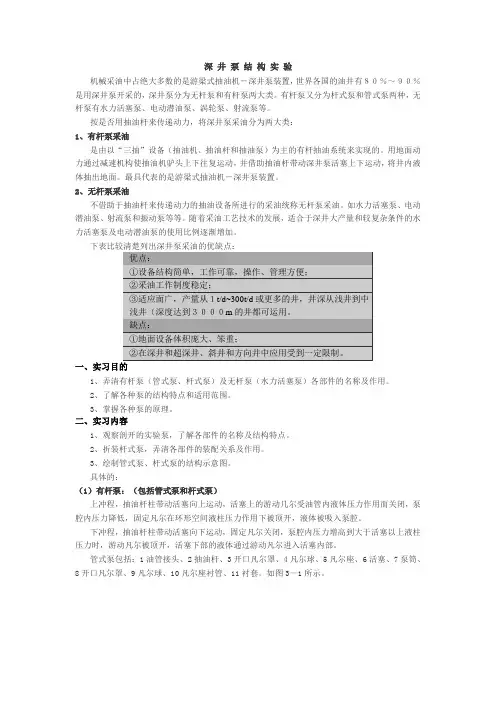

一、实验目的1. 了解泵的结构和工作原理。

2. 掌握泵的拆卸和装配方法。

3. 培养动手操作能力和团队协作精神。

二、实验原理泵是一种利用能量传递，将液体从低处输送到高处的机械设备。

泵的工作原理是利用叶轮旋转产生离心力，使液体获得能量，从而实现输送。

泵的结构主要包括：驱动部分、泵体、叶轮、泵盖、轴承、密封装置等。

三、实验器材1. 泵一台2. 螺丝刀、扳手、钳子等工具3. 机油、清洗剂等辅助材料四、实验步骤1. 观察泵的结构和组成部分，了解各部分的作用。

2. 拆卸泵：（1）切断电源，确保安全。

（2）拆卸泵盖：用扳手拧下泵盖螺栓，取下泵盖。

（3）拆卸叶轮：用扳手拧下叶轮螺栓，取下叶轮。

（4）拆卸轴承：用扳手拧下轴承盖螺栓，取下轴承盖，取出轴承。

（5）拆卸密封装置：用扳手拧下密封装置螺栓，取下密封装置。

3. 检查泵的各部件：（1）检查叶轮是否有损坏、磨损等情况。

（2）检查轴承是否有磨损、松动等情况。

（3）检查密封装置是否有损坏、磨损等情况。

4. 清洗泵的各部件：（1）使用清洗剂清洗叶轮、轴承、密封装置等部件。

（2）使用机油润滑轴承。

5. 装配泵：（1）安装密封装置：将清洗干净的密封装置安装到泵体内。

（2）安装轴承：将清洗干净的轴承安装到轴承盖内。

（3）安装叶轮：将清洗干净的叶轮安装到泵体内，拧紧叶轮螺栓。

（4）安装泵盖：将清洗干净的泵盖安装到泵体内，拧紧泵盖螺栓。

6. 检查装配好的泵：（1）检查各部件是否安装牢固。

（2）检查泵的运行状态是否正常。

五、实验结果与分析1. 通过拆卸和装配泵，掌握了泵的结构和工作原理。

2. 在拆卸过程中，发现了叶轮、轴承、密封装置等部件的磨损情况，为泵的维修和保养提供了依据。

3. 在装配过程中，注意了各部件的安装顺序和拧紧力矩，确保了泵的正常运行。

六、实验总结本次泵装拆实验，使我们对泵的结构和工作原理有了更深入的了解，掌握了泵的拆卸和装配方法。

通过实验，提高了我们的动手操作能力和团队协作精神。

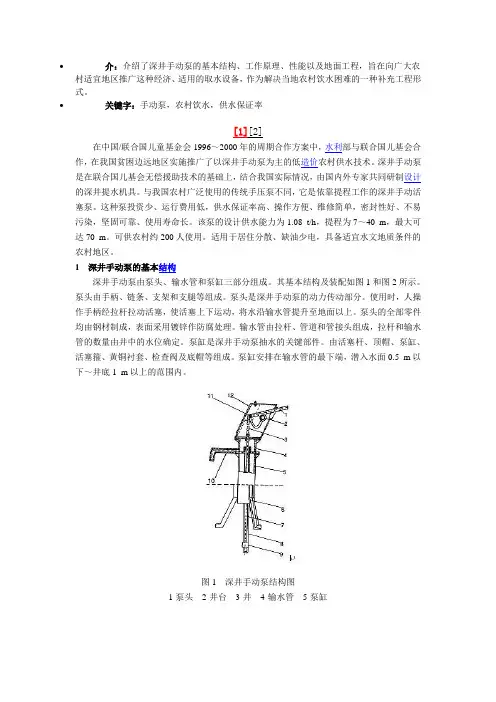

∙介：介绍了深井手动泵的基本结构、工作原理、性能以及地面工程，旨在向广大农村适宜地区推广这种经济、适用的取水设备，作为解决当地农村饮水困难的一种补充工程形式。

∙关键字：手动泵，农村饮水，供水保证率[1][2]在中国/联合国儿童基金会1996～2000年的周期合作方案中，水利部与联合国儿基会合作，在我国贫困边远地区实施推广了以深井手动泵为主的低造价农村供水技术。

深井手动泵是在联合国儿基会无偿援助技术的基础上，结合我国实际情况，由国内外专家共同研制设计的深井提水机具。

与我国农村广泛使用的传统手压泵不同，它是依靠提程工作的深井手动活塞泵。

这种泵投资少、运行费用低，供水保证率高、操作方便、维修简单，密封性好、不易污染，坚固可靠、使用寿命长。

该泵的设计供水能力为1.08 t/h，提程为7～40 m，最大可达70 m。

可供农村约200人使用。

适用于居住分散、缺油少电，具备适宜水文地质条件的农村地区。

1深井手动泵的基本结构深井手动泵由泵头、输水管和泵缸三部分组成。

其基本结构及装配如图1和图2所示。

泵头由手柄、链条、支架和支腿等组成。

泵头是深井手动泵的动力传动部分。

使用时，人操作手柄经拉杆拉动活塞，使活塞上下运动，将水沿输水管提升至地面以上。

泵头的全部零件均由钢材制成，表面采用镀锌作防腐处理。

输水管由拉杆、管道和管接头组成，拉杆和输水管的数量由井中的水位确定。

泵缸是深井手动泵抽水的关键部件。

由活塞杆、顶帽、泵缸、活塞箍、黄铜衬套、检查阀及底帽等组成。

泵缸安排在输水管的最下端，潜入水面0.5 m以下～井底1 m以上的范围内。

图1深井手动泵结构图1-泵头2-井台3-井4-输水管5-泵缸图2泵头和输水管装配结构图1-手柄2-轴承座3-链条4-水箱5-支架6-支腿7-拉杆8-输水管9-管接头10-出水管11-螺栓12-泵头前盖2深井手动泵的工作原理深井手动泵的提水过程及工作原理如下：人操作手柄时，通过活塞杆1带动活塞箍5和泵塞8在泵缸4内作上下往复运动，参见图3。
