单级离心泵的结构、原理及常见问题

离心式水泵的常见故障及维修摘要：水泵类型比较多，其中，离心水泵的应用比较常见，对于离心式水泵，可分为离心泵卧式和立式两种，离心式水泵的运行环境比较特殊，容易发生各类故障，在离心式水泵运行行过程中，必须加强运维管理，采用适宜的故障检测技术和维修措施才能使水泵运行更平稳，出力更好。

对此，本文首先对离心泵结构进行介绍，然后对离心式水泵的维护方法进行分析，并对离心式水泵常见故障以及维修策略进行详细探究。

关键词：离心泵；故障；维修一、离心泵结构（一）泵壳：离心式水泵的泵壳有两种类型，其一为轴向剖分式，其二为径向剖分式，在离心式水泵运行过程中，泵壳的作用是承受工作压力和液体热负荷。

离心式水泵的结构形式主要为蜗壳式，在离心式水泵运行过程中，其内部能够形成螺旋液道，在叶轮旋转过程中即可抛出液体，能够形成静压能，并且将液体扩散至离心式水泵出口位置。

（二）泵轴：在离心式水泵运行过程中，泵轴能够提供充足动力，确保叶轮能够高效运转。

在泵轴一端，联轴器连接电动机轴，而对于另一端，能够支撑叶轮，并对叶轮起到固定作用，轴上构件较多，具体包括轴承、叶轮、密封等。

对于泵轴材质与结构，要求根据具体的作业环境和参数要求合理选择。

（三）叶轮：离心式水泵叶轮的类型比较多，具体可分为前半、后半开式轮以及闭合式叶轮等，叶轮的作用是收集和转移液体，在离心式水泵运行过程中可做功。

在叶轮制造中，要求选择高质量、耐腐蚀材料，包括不锈钢、蒙乃尔合金等。

（四）轴封：轴封的作用是确保离心式水泵的密封性足够严密，在离心式水泵运行过程中，只有保证轴封质量，才能够避免泵壳中的液体漏出或者外界空气进入至离心式水泵中。

对于离心式水泵轴封，可分为机械密封以及填料密封两种类型。

为了降低故障发生率，可采用两种兼容的方式[1]。

二、离心式水泵工作原理当离心泵的进水管与泵体被灌满之后，开启水泵，此时水泵叶轮正常旋转，并且将周围液体甩出。

叶轮处产生一定真空度，因大气压的作用，水自进水管进入水泵内，在惯性离心力的作用下进行传输并提高水的压力，此时泵内高压水就会伴随排水管道进入特定领域。

单级离心泵工作原理单级离心泵是一种常见的流体输送设备，其工作原理是利用离心力将液体从进口处吸入，然后通过转子的旋转将液体加速并压缩，最终将液体从出口处排出。

下面将详细介绍单级离心泵的工作原理。

一、结构组成单级离心泵主要由进口管道、泵体、转子、出口管道、轴承等部分组成。

其中，泵体是一个圆柱形的容器，内部有一个转子，转子上有多个叶片。

进口管道和出口管道分别连接在泵体的两端，轴承则用于支撑转子的旋转。

二、工作原理1. 吸入液体当单级离心泵开始工作时，液体从进口管道进入泵体。

由于泵体内部的容积比进口管道大，因此液体会在泵体内形成一个低压区域。

此时，液体会被吸入泵体内部。

2. 加速液体当液体被吸入泵体后，转子开始旋转。

转子上的叶片会将液体加速，并将其向外推送。

由于叶片的形状和数量不同，因此液体的流动方向也会不同。

一般来说，叶片的数量越多，液体的流动方向就越稳定。

3. 压缩液体随着转子的旋转，液体会被推向泵体的出口处。

由于泵体的出口处比进口处小，因此液体会被压缩。

此时，液体的压力会逐渐增加，直到达到足够的压力将液体从出口管道中排出。

三、优点和应用单级离心泵具有结构简单、维护方便、流量大、压力稳定等优点。

因此，它被广泛应用于工业、农业、建筑等领域，用于输送各种液体，如水、油、化学品等。

总之，单级离心泵是一种常见的流体输送设备，其工作原理是利用离心力将液体从进口处吸入，然后通过转子的旋转将液体加速并压缩，最终将液体从出口处排出。

它具有结构简单、维护方便、流量大、压力稳定等优点，被广泛应用于各个领域。

单级水泵的名词解释水泵是一种用于输送液体、提供压力的机械装置。

它通常由驱动装置、主体和辅助设备组成。

根据其结构和工作原理的不同，水泵可以分为多种类型，其中单级水泵是一种常见且广泛应用的类型。

本文将对单级水泵进行名词解释，介绍它的工作原理、分类、应用领域以及优缺点。

一、工作原理单级水泵属于离心式水泵，其工作原理基于离心力产生的压力。

其内部主要由叶轮、泵壳、进出口、轴承等构成。

当驱动装置启动时，驱动轴带动叶轮旋转，叶轮的旋转会产生离心力。

液体进入泵壳后，受到叶轮的离心力作用被高速离心抛出，并在泵壳的压力作用下被推向出口。

通过连续旋转和抛出作用，液体在泵体中不断被推动，最终达到输送液体和提供压力的目的。

二、分类单级水泵按照其叶轮数量的不同，可以进一步分为单吸单级水泵和双吸单级水泵。

1. 单吸单级水泵：这种水泵的进口只有一个，流体从一个方向进入泵体，然后被推向出口。

单吸单级水泵的结构简单、体积小，适用于输送较小流量的液体。

该类型的水泵通常用于家庭供水、小型农田灌溉等应用。

2. 双吸单级水泵：相较于单吸单级水泵，双吸单级水泵具有两个进口，流体可以同时从两个方向进入泵体。

这种结构使得双吸单级水泵具有更高的流量和更低的入口压力。

因此，它常被应用于大型工业领域，如城市供水、电厂循环冷却水、石化行业等。

三、应用领域单级水泵在许多领域中被广泛应用。

以下是几个主要领域的应用案例：1. 建筑领域：单级水泵用于建筑物供水、给排水系统，保证楼宇内各个楼层的水压。

2. 农业领域：用于农田灌溉、渔池养殖和农业排水等方面的水循环与输送。

3. 工业领域：包括制药、石化、冶金、纺织等行业，水泵用于处理液体、输送原料和制冷。

4. 环境保护领域：单级水泵被应用于污水处理、污泥处理、脱水和环境清洁等方面。

5. 能源领域：例如核电站、火力发电站等，单级水泵用于冷却系统和循环水系统。

四、优缺点作为一种常见的水泵类型，单级水泵具有一些明显的优缺点：优点：1. 结构简单、体积小，易于安装和维护。

单级单吸离心泵概述：单级单吸离心泵是离心泵中Z为简单的一种。

所谓单级是指泵内只有一级叶轮，单吸是指水从叶轮一侧吸入。

这种泵一般流量较小，多属于小型泵。

构造特点是叶轮固定在转轴的一端，支承其重量的轴承位于轴的另一端，受力有如悬臂梁，故又称悬臂式离心泵。

泵的转动部分包括：叶轮、泵轴、轴承、联轴器等，固定部分包括泵体、轴承支架、泵的进口和出口等。

单级单吸离心泵是农业上应用Z为普遍的一种水泵。

与其它离心泵相比，其扬程高，流量较小，结构简单，使用方便。

单级单吸离心泵，供输送清水或物理化学性质类似于水的其它液体之用，温度不高于80℃。

高效节能、性能可靠、安装使用方便等特点。

同时根据使用温度、介质等不同的基础上派生出适用热水、高温、腐蚀性化工泵、油泵。

今天上海离心泵厂家为大家介绍的内容是单级单吸离心泵的工作原理及特点，希望能够让大家更好的认识单级单吸离心泵。

下面就请大家跟着小编一起来看看详细的介绍吧。

一、单级单吸离心泵结构图：二、单级单吸离心泵的工作原理：当单级单吸离心泵启动后，泵轴带动叶轮一起作高速旋转运动，迫使预先充灌在叶片间液体旋转，在惯性离心力的作用下，液体自叶轮中心向外周作径向运动。

液体在流经叶轮的运动过程获得了能量，静压能增高，流速增大。

当液体离开叶轮进入泵壳后，由于壳内流道逐渐扩大而减速，部分动能转化为静压能，Z后沿切向流入排出管路。

所以蜗形泵壳不仅是汇集由叶轮流出液体的部件，而且又是一个转能装置。

当液体自叶轮中心甩向外周的同时，叶轮中心形成低压区，在贮槽液面与叶轮中心总势能差的作用下，致使液体被吸进叶轮中心。

依靠叶轮的不断运转，液体便连续地被吸入和排出。

液体在离心泵中获得的机械能量Z终表现为静压能的提高。

三、单级单吸离心泵的特点：1、管道离心泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。

2、管道离心泵叶轮直接安装在电机的长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。

单级离心泵工作原理
单级离心泵是通过离心力将液体吸入并加速，然后将其推向出口的一种泵。

它由一个旋转叶轮和一个固定的泵壳组成。

工作原理如下：
1. 泵壳：泵壳是离心泵的外部结构，用于容纳叶轮和驱动装置。

泵壳通常有一个吸入口和一个出口口，液体通过吸入口进入泵壳。

2. 叶轮：叶轮是离心泵的关键部件，通常由多个叶片围成。

当驱动装置启动时，叶轮开始旋转。

由于叶片的形状，液体会被推向离心方向，并受到离心力的作用而加速。

3. 吸入：当叶轮旋转时，液体从吸入口进入泵壳。

离心力将液体推向叶轮的外部，同时吸入更多的液体。

这种推动和吸入的循环使液体在泵内形成一个连续的流动。

4. 加速：液体在叶轮作用下不断加速，直至达到最大速度。

这种加速是通过离心力的作用，叶轮将液体推向离心方向，增加液体的动能。

5. 出口：加速的液体通过泵壳的出口口排出。

由于叶轮的旋转，液体在出口处产生了高压，使其能够顺利流出离心泵。

综上所述，单级离心泵的工作原理是利用旋转叶轮产生的离心
力将液体加速，并将其推向出口。

通过循环的吸入和推动过程，离心泵能够持续地将液体输送到需要的位置。

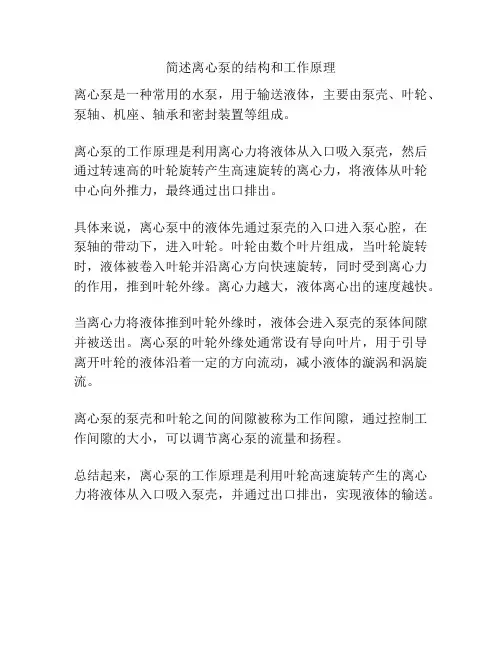

简述离心泵的结构和工作原理
离心泵是一种常用的水泵，用于输送液体，主要由泵壳、叶轮、泵轴、机座、轴承和密封装置等组成。

离心泵的工作原理是利用离心力将液体从入口吸入泵壳，然后通过转速高的叶轮旋转产生高速旋转的离心力，将液体从叶轮中心向外推力，最终通过出口排出。

具体来说，离心泵中的液体先通过泵壳的入口进入泵心腔，在泵轴的带动下，进入叶轮。

叶轮由数个叶片组成，当叶轮旋转时，液体被卷入叶轮并沿离心方向快速旋转，同时受到离心力的作用，推到叶轮外缘。

离心力越大，液体离心出的速度越快。

当离心力将液体推到叶轮外缘时，液体会进入泵壳的泵体间隙并被送出。

离心泵的叶轮外缘处通常设有导向叶片，用于引导离开叶轮的液体沿着一定的方向流动，减小液体的漩涡和涡旋流。

离心泵的泵壳和叶轮之间的间隙被称为工作间隙，通过控制工作间隙的大小，可以调节离心泵的流量和扬程。

总结起来，离心泵的工作原理是利用叶轮高速旋转产生的离心力将液体从入口吸入泵壳，并通过出口排出，实现液体的输送。

单级离心泵故障分析及解决措施以单级离心泵为研究对象，对单级泵的发展历史、原理和特点做简要介绍。

尽管离心泵的发展历史久远，但是在化工行业使用的过程中，受到物料或者介质的磨损、腐蚀，以及长期使用过程中疲劳、超温、超负载等因素的作用下，离心泵会产生多种故障。

本文先对单级离心泵叶轮、泵轴、轴套等零部件的常见问题进行分析，并提出解决措施。

之后对于工作状态中出现震动、泄漏、消耗功率增大等问题，分别进行分析，并提出切实可行的措施，保证单机离心泵的正常运转。

标签：单级离心泵；故障分析；解决措施0引言运用离心力的原理进行输水，这一构思最早出现在Leonardo?da?Vinci所做的草图中。

第一个离心泵的出现是在1689年，法国物理学家帕潘发明了四叶轮的蜗壳离心泵。

但是更接近现代离心泵形态的，则是在1818年在美国出现的具有径向直叶片、半开式双吸叶轮的马萨诸塞泵。

但是离心泵的迅速发展是在1851-1875年，发明带有导叶的多级离心泵，19世纪末，发明了高速电动机，以及二十世纪初，人们解决了转子润滑和密封性等问题。

1单级离心泵的原理及特点。

单级离心泵是指有一个叶轮的离心泵，广泛应用于大中流量及低压情况下液体的输送。

离心泵在启动前，应先进行灌泵，使被输送的液体充满吸入管路及泵壳。

启动后，在离心力的作用下，液体从叶轮内沿着叶片间的流道向外运动，从叶轮的端部被甩出，进入螺旋形的泵壳内，通过液体的压力差的作用，液体便沿着吸入管路连续不断的进入叶轮，以补充被排出的液体。

叶轮不停地旋转，液体就连续不断地吸入和排出。

2单级离心泵常用零部件的维修2.1叶轮的修理叶轮的修理主要包括两个方面：一个是叶轮的磨损与腐蚀；另外一个是叶轮径向跳动量的矫正。

对于叶轮的磨损，应根据不同的情况，运用“堆焊法”进行修理，需要根据叶轮的材质的不同，采用不同的堆焊法，再将其在车床上车回至原有尺寸。

其中如果叶轮的材质是玻璃钢或者塑料，则一般不进行修复，而是直接更换新叶轮。
