水电站压力管道

第八章水电站压力管道第一节压力管道的功用、类型一、功用和特点压力管道是从水库、压力前池或调压室向水轮机输送水量的水管，一般为有压状态。

其特点是集中了水电站大部分或全部的水头，另外坡度较陡，内水压力大，还承受动水压力的冲击(水锤压力)，且靠近厂房，一旦破坏会严重威胁厂房的安全。

所以压力管道具有特殊的重要性，对其材料、设计方法和加工工艺等都有特殊要求。

压力管道的主要荷载为内水压力，管道的内直径D(m)和其承受的水头H(m)及其乘积HD值是标志压力管道规模及技术难度的重要参数值。

目前最大直径的钢管是巴基斯坦的塔贝拉水电站第三期扩建工程的隧洞内明钢管，直径为13.26m。

HD值最高的常见于抽水蓄能电站，已超过5 000m2。

二、分类压力管道可按照布置型式和所用的材料分类，见表8-1。

其中，明管适用于引水式地面厂房，地下埋管多为引水式地面或地下厂房采用，混凝土坝身管道则只能在混凝土坝式厂房中使用。

由于钢材强度高，防渗性能好，故钢管或钢衬混凝土衬砌管道主要用于中、高水头电站；而钢筋混凝土管适用于中小型电站。

图8-1 焊缝布置图(一) 钢管钢管按其自身的结构又可分为：(1) 无缝钢管。

其直径较小，适用于高水头小流量的情况。

(2) 焊接钢管。

适用于较大直径的情况。

焊接钢管由弯成圆弧形的钢板焊接而成，焊缝结构如图8-1所示，一般相邻两节管道的纵缝应错开一定角度，以避免焊缝薄弱点在同一直线上。

(3) 箍管。

当HD>1 000m2时，钢板厚度一般会超过40mm，其加工比较困难，因而在这种情况下常采用箍管。

箍管是在焊接管或无缝钢管外套以无缝的钢环(钢箍，称为加劲环)，从而使管壁和钢箍共同承受内水压力，以减小管壁钢板的厚度。

钢管所使用的钢材应根据钢管结构型式、钢管规模、使用温度、钢材性能、制作安装工艺要求以及经济合理等因素参照设计规范选定。

(二) 钢筋混凝土管钢筋混凝土管具有造价低、刚度较大、经久耐用等优点，通常用于内压不高的中小型水电站。

⽔电站压⼒管道第⼋章⽔电站压⼒管道第⼀节压⼒管道的功⽤、类型⼀、功⽤和特点压⼒管道是从⽔库、压⼒前池或调压室向⽔轮机输送⽔量的⽔管，⼀般为有压状态。

其特点是集中了⽔电站⼤部分或全部的⽔头，另外坡度较陡，内⽔压⼒⼤，还承受动⽔压⼒的冲击(⽔锤压⼒)，且靠近⼚房，⼀旦破坏会严重威胁⼚房的安全。

所以压⼒管道具有特殊的重要性，对其材料、设计⽅法和加⼯⼯艺等都有特殊要求。

压⼒管道的主要荷载为内⽔压⼒，管道的内直径D(m)和其承受的⽔头H(m)及其乘积HD值是标志压⼒管道规模及技术难度的重要参数值。

⽬前最⼤直径的钢管是巴基斯坦的塔贝拉⽔电站第三期扩建⼯程的隧洞内明钢管，直径为13.26m。

HD值最⾼的常见于抽⽔蓄能电站，已超过5 000m2。

⼆、分类压⼒管道可按照布置型式和所⽤的材料分类，见表8-1。

其中，明管适⽤于引⽔式地⾯⼚房，地下埋管多为引⽔式地⾯或地下⼚房采⽤，混凝⼟坝⾝管道则只能在混凝⼟坝式⼚房中使⽤。

由于钢材强度⾼，防渗性能好，故钢管或钢衬混凝⼟衬砌管道主要⽤于中、⾼⽔头电站；⽽钢筋混凝⼟管适⽤于中⼩型电站。

(⼀) 钢管钢管按其⾃⾝的结构⼜可分为：(1) ⽆缝钢管。

其直径较⼩，适⽤于⾼⽔头⼩流量的情况。

(2) 焊接钢管。

适⽤于较⼤直径的情况。

焊接钢管由弯成圆弧形的钢板焊接⽽成，焊图8-1 焊缝布置图缝结构如图8-1所⽰，⼀般相邻两节管道的纵缝应错开⼀定⾓度，以避免焊缝薄弱点在同⼀直线上。

(3) 箍管。

当HD>1 000m2时，钢板厚度⼀般会超过40mm，其加⼯⽐较困难，因⽽在这种情况下常采⽤箍管。

箍管是在焊接管或⽆缝钢管外套以⽆缝的钢环(钢箍，称为加劲环)，从⽽使管壁和钢箍共同承受内⽔压⼒，以减⼩管壁钢板的厚度。

钢管所使⽤的钢材应根据钢管结构型式、钢管规模、使⽤温度、钢材性能、制作安装⼯艺要求以及经济合理等因素参照设计规范选定。

(⼆) 钢筋混凝⼟管钢筋混凝⼟管具有造价低、刚度较⼤、经久耐⽤等优点，通常⽤于内压不⾼的中⼩型⽔电站。

第一节压力管道的功用和类型压力管道是指从水库、前池或调压室向水轮机输送水量的管道。

其一般特点是坡度陡，内水压力大，承受水锤的动水压力，而且靠近厂房。

因此它必须是安全可靠的。

万一发生事故，也应有防止事故扩大的措施，以保证厂房设施和运行人员的安全。

压力管道按材料可分为：一、钢管钢管具有强度高、防渗性能好等许多优点，常用于大中型水电站。

钢管布置在地面以上者称明钢管，如图11-5。

布置于坝体混凝土中者称坝内钢管，如图11-2。

埋设于岩体中者则成地下埋管，如图18-12。

以上是水电站压力钢管的三种主要形式。

二、钢筋混凝土管钢筋混凝土管具有造价低、可节约钢材、能承受较大外压和经久耐用等优点，通常用于内压不高的中小型水电站。

除普通钢筋混凝土管外，尚有预应力和自应力钢筋混凝土管、钢丝网水泥和预应力钢丝网水泥管等。

普通钢筋混凝土管因易于开裂，一般用在水头H和内径D的乘积HD<50m的情况下；预应力和自应力钢筋混凝土管的HD值可超过200㎡，预应力钢丝网水泥管由于抗裂性能好，抗拉强度高，HD值可超过300㎡。

位于岩体中的现浇钢筋混凝土管道，在内水压力作用下，钢筋混凝土与围岩联合受力，工作状态与隧洞相似，归于隧洞一类。

三、钢衬钢筋混凝土管钢衬钢筋混凝土管是在钢筋混凝土管内衬以钢板构成。

在内水压力作用下钢衬与外包钢筋混凝土联合受力，从而可减小钢衬的厚度，适用于大HD值管道情况。

由于钢衬可以防渗，外包钢筋混凝土可按允许开裂设计，以充分发挥钢筋的作用。

本章主要讲钢管。

第二节压力管道的布置和供水方式一、压力管道的布置压力管道是引水系统的一个组成建筑物。

压力管道的布置应根据其形式、当地的地形、地质条件和工程的总体布置要求确定，其基本原则可归纳如下：(1)、尽可能选择短而直的路线。

这样不但可以缩短管道的长度，降低造价，减小水头损失，而且可以降低水锤压力，改善机组的运行条件。

因此，明钢管常敷设在陡峻的山坡上，以缩短平水建筑物（如果有的话）和厂房之间的距离。

压力管道是指从水库、压力
前池或调压室将水流在有压状态
下引入水轮机的输水管。

压力水
管基本上集中了水电站全部或大
部分水头，它具有坡度陡、承受电站最大水头且受水锤动水压力及靠近厂房的特点。

因此，它的安全性和经济性受到特别重视，有不同于一般水工建筑物的特殊要求。

压力管道按布置形式分为明管、地下埋管、混凝土坝身管道三种，按材料可分为钢管或钢筋混凝土管。

明管是压力管道采用分段式铺设，直接暴露在空气中。

管身铺设在一系列支墩上，在管道转弯处设有镇墩，两镇墩之间设有伸缩节，以减少温度应力。

为了减少伸缩节的内水压力和便于安装，伸缩节一般布置在靠近上镇墩处。

地下埋管是埋藏于地层岩石之中的钢管，又叫压力洞或压力管道。

可以是斜的，也可以是垂直的，它是由开挖岩洞，安装，再在各层中钢材之间灌注混凝土做成的。

混凝土坝身管道是依附于混凝土坝身，即埋设在坝体内或固定在坝面上，并与坝体成为一体的压力输水管道。

根据布置形式，坝体压力管有坝内埋管、坝上游面管道及坝下游面管道三种。

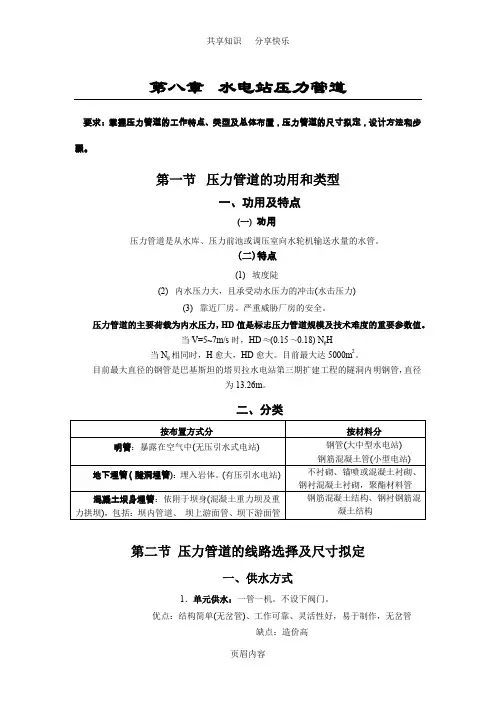

第八章水电站压力管道要求：掌握压力管道的工作特点、类型及总体布置，压力管道的尺寸拟定，设计方法和步骤。

第一节压力管道的功用和类型一、功用及特点(一) 功用压力管道是从水库、压力前池或调压室向水轮机输送水量的水管。

(二)特点(1) 坡度陡(2) 内水压力大，且承受动水压力的冲击(水击压力)(3) 靠近厂房。

严重威胁厂房的安全。

压力管道的主要荷载为内水压力，HD值是标志压力管道规模及技术难度的重要参数值。

当V=5~7m/s时，HD≈(0.15～0.18) N g H当N g相同时，H愈大，HD愈大。

目前最大达5000m2。

目前最大直径的钢管是巴基斯坦的塔贝拉水电站第三期扩建工程的隧洞内明钢管，直径为13.26m。

二、分类第二节压力管道的线路选择及尺寸拟定一、供水方式1．单元供水：一管一机。

不设下阀门。

优点：结构简单(无岔管)、工作可靠、灵活性好，易于制作，无岔管缺点：造价高适用：(1) 单机流量大、长度短的地下埋管或明管；(2) 混凝土坝内管道和明管道2．联合供水：一根主管，向多台机组供水。

设下阀门。

优点：造价低缺点：结构复杂（岔管）、灵活性差适用：、(1) 机组少、单机流量小、引水道长的地下埋管和明管3．分组供水：设多根主管，每根主管向数台机组供水。

设下阀门。

适用：压力水管较长，机组台数多，单机流量较小的情况。

地下埋管和明管单元供水联合供水分组供水二、明管布置管道与主厂房的关系：1．正向引近：低水头电站。

水流平顺、水头损失小，开挖量小、交通方便。

钢管发生事故时直接危机厂房安全。

2．纵向引近：高、中水头电站。

避免水流直冲厂房。

3．斜向引近：分组供水和联合供水。

(a)、(b) 正向引进(c)、(d) 纵向引进(e) 斜向引进压力水管引进厂房的方式三、线路选择压力管道的线路选择应结合引水系统中的其它建筑物(前池、调压室)和水电站厂房布置统一考虑。

1．路线尽可能短、直。

（经济、水头损失小、水击压力小）一般设在陡峻的山脊上。
