带通滤波器的噪声分析

模拟电路设计中的噪声与干扰抑制技术在模拟电路设计中，噪声与干扰一直是一个令人头疼的问题。

噪声和干扰会影响电路的性能和稳定性，因此在设计电路时需要采取一些技术手段来抑制噪声和干扰。

本文将介绍一些常用的噪声与干扰抑制技术，帮助工程师们在设计模拟电路时提高抗干扰能力。

首先，对于抑制噪声，我们可以采用滤波器来减小噪声对电路的影响。

滤波器可以将噪声信号中的高频成分滤除，从而减小对电路的干扰。

常见的滤波器包括低通滤波器、高通滤波器和带通滤波器。

通过合理选择滤波器的参数和类型，可以有效地抑制噪声对电路的影响。

其次，对于抑制干扰，我们可以采用屏蔽技术来阻止外部干扰信号对电路的影响。

屏蔽技术包括电磁屏蔽和功率线屏蔽。

电磁屏蔽是通过在电路周围添加屏蔽罩或金属壳来屏蔽外部电磁干扰信号；功率线屏蔽则是通过设计合理的电源线路布局和滤波器来减小电源线对电路的干扰。

通过屏蔽技术，可以有效地减小外部干扰信号对电路的影响，提高电路的稳定性和可靠性。

此外，对于一些对噪声和干扰敏感的电路，还可以采用差分信号传输技术来抑制噪声和干扰。

差分信号传输技术通过在信号线上同时传输正向和反向信号，并在接收端通过差分放大器将两个信号相减得到原始信号，从而抵消噪声和干扰对信号的影响。

通过差分信号传输技术，可以提高信号的抗干扰能力，减小噪声和干扰对电路的影响。

总的来说，在模拟电路设计中，噪声与干扰抑制技术是非常重要的。

通过合理选择滤波器、采用屏蔽技术和差分信号传输技术，可以有效地减小噪声和干扰对电路的影响，提高电路的性能和稳定性。

希望以上介绍的技术能够帮助工程师们在设计模拟电路时更好地抑制噪声与干扰，提高电路的可靠性和抗干扰能力。

滤波器的测试指标1.频率响应：滤波器的频率响应是指滤波器对不同频率信号的传递特性。

常见的频率响应测试指标包括截止频率、通带衰减、阻带衰减等。

截止频率是指滤波器开始对输入信号进行滤波的频率点，通常用3dB衰减的截止频率表示；通带衰减指的是在通带频率范围内，滤波器输出信号的幅度与输入信号幅度之间的差异；阻带衰减是指在阻带频率范围内，滤波器输出信号的幅度与输入信号幅度之间的差异。

2.相移：滤波器的相移是指滤波器对不同频率信号的相位延迟。

相移可以导致滤波后信号的时间偏移，对于一些实时性要求较高的应用，相移的大小需要控制在一定范围内。

3.滤波器类型：测试滤波器类型的指标包括带通、带阻、低通和高通等。

这些指标描述了滤波器对于不同频率信号的传递特性。

4.阻带纹波：滤波器的阻带纹波是指在阻带频率范围内，滤波器输出信号幅度的波动情况。

阻带纹波越小，滤波器的准确性越高。

5.相位响应：相位响应描述了滤波器对不同频率信号的相位变化。

相位响应需要控制在一定范围内，以避免引起信号的相位失真。

6.噪声：滤波器的噪声是指滤波器在信号传递过程中引入的额外噪声。

噪声应尽量低，以保证滤波器对信号的准确度。

7.稳定性：滤波器的稳定性是指滤波器对输入信号的响应是否稳定。

稳定性测试指标包括有界输入稳定性和有界输出稳定性。

有界输入稳定性指的是当输入信号有界时，输出信号也是有界的；有界输出稳定性指的是当输入信号为0时，输出信号也为0。

8.精度：滤波器的精度是指滤波器输出信号与输入信号之间的误差。

通常使用均方误差（MSE）和峰值信噪比（PSNR）等指标来评估滤波器的精度。

9.鲁棒性：滤波器的鲁棒性是指滤波器对输入信号的变化和噪声的敏感程度。

鲁棒性越高，滤波器对于输入信号变化的适应性越好。

总之，滤波器的测试指标包括频率响应、相移、滤波器类型、阻带纹波、相位响应、噪声、稳定性、精度和鲁棒性等方面，这些指标可以用于评估滤波器的性能和准确度。

滤波器的选择和测试需根据具体应用场景和需求来确定。

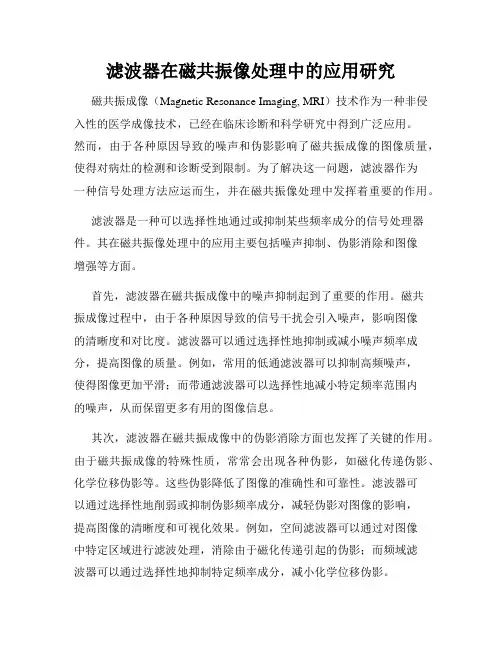

滤波器在磁共振像处理中的应用研究磁共振成像（Magnetic Resonance Imaging, MRI）技术作为一种非侵入性的医学成像技术，已经在临床诊断和科学研究中得到广泛应用。

然而，由于各种原因导致的噪声和伪影影响了磁共振成像的图像质量，使得对病灶的检测和诊断受到限制。

为了解决这一问题，滤波器作为一种信号处理方法应运而生，并在磁共振像处理中发挥着重要的作用。

滤波器是一种可以选择性地通过或抑制某些频率成分的信号处理器件。

其在磁共振像处理中的应用主要包括噪声抑制、伪影消除和图像增强等方面。

首先，滤波器在磁共振成像中的噪声抑制起到了重要的作用。

磁共振成像过程中，由于各种原因导致的信号干扰会引入噪声，影响图像的清晰度和对比度。

滤波器可以通过选择性地抑制或减小噪声频率成分，提高图像的质量。

例如，常用的低通滤波器可以抑制高频噪声，使得图像更加平滑；而带通滤波器可以选择性地减小特定频率范围内的噪声，从而保留更多有用的图像信息。

其次，滤波器在磁共振成像中的伪影消除方面也发挥了关键的作用。

由于磁共振成像的特殊性质，常常会出现各种伪影，如磁化传递伪影、化学位移伪影等。

这些伪影降低了图像的准确性和可靠性。

滤波器可以通过选择性地削弱或抑制伪影频率成分，减轻伪影对图像的影响，提高图像的清晰度和可视化效果。

例如，空间滤波器可以通过对图像中特定区域进行滤波处理，消除由于磁化传递引起的伪影；而频域滤波器可以通过选择性地抑制特定频率成分，减小化学位移伪影。

此外，滤波器还可以在磁共振成像中起到图像增强的作用。

磁共振成像所获取的图像可能因为扫描参数或人体组织的差异等原因，导致图像的对比度不足或细节不清晰。

滤波器可以通过选择性地增强或减小某些频率成分，使得图像的对比度和细节得到改善，提高图像的可视化效果和诊断能力。

随着磁共振成像技术的不断发展和滤波器的改进，滤波器在磁共振像处理中的应用也不断得到完善。

目前，各种滤波器的组合和优化算法已经应用于磁共振成像中，进一步提高了图像的质量和诊断的准确性。

摘要滤波器的功能是让一定频率范围内的信号通过，而将此频率范围之外的信号加以抑制或使其急剧衰减。

当干扰信号与有用信号不在同一频率范围之内，可使用滤波器有效的抑制干扰。

用LC网络组成的无源滤波器在低频范围内有体积重量大，价格昂贵和衰减大等缺点，而用集成运放和RC网络组成的有源滤波器则比较适用于低频，此外，它还具有一定的增益，且因输入与输出之间有良好的隔离而便于级联。

由于大多数反映生理信息的光电信号具有频率低、幅度小、易受干扰等特点，因而RC有源滤波器普遍应用于光电弱信号检测电路中。

关键字：滤波器；集成运放；RC网络；有源滤波器The function of the filter is to make certain frequency within the scope of the signal, and the frequency by outside the scope curbed the signal or sharp attenuation. When the disturbance signal and the useful signal not in the same frequency range, can use filter to suppress the interference effectively.With LC network consisting of passive filter in the low frequency within the area, volume weight expensive and attenuation shortcomings, but with integrated op-amp and RC network consisting of active filter is more applicable to low frequency, in addition, it also has some of the gain, and because between the input and output has good isolation and facilitate cascade. Since most reflect the photoelectric signal has a physical information low frequency and amplitude small, vulnerable to interference, and characteristics of the RC active filters widely applied electric light weak signal detection circuit.Filter；integrated op-amp；RC network；active filter引言滤波器的功能是让一定频率范围内的信号通过，而将此频率范围之外的信号加以抑制或使其急剧衰减。

信号处理技术中音频信号的降噪与滤波优化算法音频信号处理是信号处理技术的一个重要应用领域，其主要目标是提取音频信号中的有用信息，并降低由于噪声引起的干扰。

其中，降噪和滤波算法是音频信号处理中的关键技术。

本文将介绍音频信号降噪与滤波优化算法的基本原理和常见方法。

音频信号降噪是指通过有效算法减少或消除音频信号中的噪声成分，提高音频信号的质量和清晰度。

降噪算法可以分为时域降噪和频域降噪两大类。

时域降噪算法利用时域上信号的统计特性来进行噪声估计和降噪处理。

最常用的方法是均值滤波、中值滤波和自适应滤波等。

均值滤波通过计算滑动窗口内样本的平均值来抑制噪声，但它并不适用于非平稳噪声。

中值滤波则通过选择滑动窗口内样本的中值来降低噪声，对于椒盐噪声具有较好的效果。

自适应滤波是一种能够根据信号的统计特性动态调整滤波参数的滤波器，可以有效地抑制非平稳噪声。

频域降噪算法则将音频信号转换到频域进行处理，常用的方法有频域分析和谱减法。

频域分析通过对音频信号进行傅里叶变换得到频谱图，进而通过删除噪声成分或者只保留有用信号成分来实现降噪。

谱减法则是一种经典且有效的频域降噪算法，它通过将短时傅里叶变换的得到的频谱图与噪声谱图进行比较，然后通过减去噪声谱来实现降噪。

谱减法对于非平稳噪声有较好的降噪效果。

而滤波优化算法则是指通过优化滤波器设计和参数调整来提高信号滤波的效果。

滤波器是音频信号处理中最基本的工具，其目的是在保留有用信号的前提下去除噪声和干扰。

常见的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

在滤波优化中，最常用的方法是选择合适的滤波器类型和设计参数。

滤波器类型的选择根据实际应用场景的需要进行，例如低通滤波器适用于信号平滑处理，高通滤波器适用于去除低频噪声。

设计参数的优化通常使用最小二乘法或者逼近法进行。

最小二乘法通过最小化滤波器输出信号与目标信号之间的均方误差来优化参数，逼近法则是通过将滤波器输出信号与目标信号进行逼近来得到最佳参数。

近代微波测量实验报告<一）一、实验名称：微波信号频谱、相位噪声和功率地测量二、实验目地：1.了解微波测试用频谱仪地组成、构造和工作原理2.掌握微波信号源和频谱分析仪地使用方法3.利用微波频谱分析仪测试微波信号频谱、功率和相位噪声三、实验器材：微波信号源一台、微波频谱分析仪一台、同轴电缆一根四、实验原理：相位噪声是衡量频率标准源(高稳晶振、原子频标等>频稳质量地重要指标,随着频标源性能地不断改善,相应噪声量值越来越小,因而对相位噪声谱地测量要求也越来越高.b5E2RGbCAP无源和有源器件中地噪声一般有热噪声、闪烁噪声<1/f噪声）、散粒噪声、周期稳态噪声.相位噪声是用来表征一个信号源地短期频率稳定度地.在频域中,相位噪声表征噪声对输出信号相位地扰动,其定义为在偏移载波频率Δω处地单位带宽内地单边带噪声谱与载波功率之比.p1EanqFDPw 五、实验内容观察不同衰减设置下信号地变化、观察不同RBW带宽设置对信号频谱地影响；测试信号源输出信号地相位噪声；存储测试数据并进行分析.DXDiTa9E3d六、实验步骤一、正确连接信号源与频谱仪二、对信号源进行设置,输出所需地单频信号,信号源按键DIAGR--Baseband--Multicarrier CWRTCrpUDGiT三、对频谱仪进行适当设置,频谱仪按键AMPT--RF Atten Manual观察不同衰减设置下信号地变化5PCzVD7HxA四、频谱仪按键BW--Res BW Manual,观察不同RBW 带宽设置对信号频谱地影响五、频谱仪按键MKR--Phase Noise Ref Fixed,测试信号源输出信号地相位噪声<偏离10KHz、100KHz、1MHz、10MHz）jLBHrnAILg六、纪录测试数据并进行分析.七、实验结果：测得中心频率f0=3GHz,输入-10dBm时,测得输出为-11.69dBm.1、偏离10kHz<设置span为50k,RBW为300Hz）相噪：+10kHz处-101.21dBc/Hz；-10kHz处-98.17dBc/Hz2、偏离100kHz<设置span为500k,RBW为3kHz）相噪：+100kHz处-101.96dBc/Hz；-100kHz处-102.06dBc/Hz 3、偏离1MHz<设置span为3M,RBW为30kHz）相噪：+1MHz处-115.61dBc/Hz；-1MHz处-114.32dBc/Hz4、偏离10MHz<设置span为50M,RBW为100kHz）相噪：+10MHz处-128.54dBc/Hz；-10kHz处-130.16dBc/Hz 八、讨论：1.在一定条件下,衰减器衰减量每增加10dB,频谱仪显示噪声电平提高10dB.因此,要提高频谱分析仪地灵敏度需要将衰减设置得尽可能小,以降低噪声电平地值,使得信号不被噪声淹没.2.分辨率带宽是频谱仪测量参数中非常重要地一项.频谱仪在对两个频率相近地待测信号进行描述时,若两信号幅度也相似,则响应特性曲线顶部可能重迭在一起,表现为单一信号；若两信号幅度一大一小,则小信号有可能被大信号淹没,无法分辨出来.只有当两个信号地频率间隔大于或等于分辨率带宽时,频谱仪才能够正确地显示出它们.xHAQX74J0X近代微波测量实验报告<二）姓名：贾淑涵学号：201822020648 实验时间：2018年3月18日一、实验名称：滤波器响应曲线测试二、实验目地：1.了解微波测试用频谱仪地组成、构造和工作原理2.掌握微波信号源和频谱分析仪地使用方法3.在没有矢量网络分析仪地情况下利用,微波信号源和微波频谱分析仪测试滤波器地响应曲线,观察滤波器插损、3dB带宽和带外抑制特性LDAYtRyKfE三、实验器材：微波信号源一台、微波频谱分析仪一台、带通滤波器一只、低通滤波器一只、同轴电缆两根四、实验原理：滤波器是一种选频装置,可以使信号中特定地频率成分通过,而极大地衰减其它频率地成分.滤波器地性能指标通常有以下几项：1、截至频率：一般指衰减增加到某一确定值时地频率,如增加3dB时地频率,称为3dB截止频率.2、带宽BW：对于带通滤波器而言,也指衰减加大到某一确定值时地频率范围,如称为1dB通带带宽或1dB阻带带宽.带宽决定着滤波器分离信号中相邻频率成分地能力——频率分辨率.Zzz6ZB2Ltk3、回波损耗<Reflection Loss缩写RL）：回波损耗是描述滤波器性能地一个敏感参数,同时回波损耗<RL）、驻波系数<VSWR）和反射系数<）三个参数是相关地,通常用来表征滤波器反射特性.回波损耗地公式定义以及三者之间地dvzfvkwMI14、带外抑制<Rejection缩写RJ）：在给定地频率下,带外信号地插入损耗大于最小带内信号地插入损耗地数值.rqyn14ZNXI5、带内波动：指通带内信号地平坦程度,即通带内最大衰减与最小衰减之间地差别,一般用dB表示.6、品质因数Q：描述滤波器地频率选择性地强弱,分有载和无载两种情况.五、实验内容一、带通滤波器测试1. 带通滤波器截止频率2. 带通滤波器带外抑制30dB处频率点3. 带通滤波器袋内波动二、低通滤波器测试1. 低通滤波器截止频率2. 低通滤波器带外抑制30dB处频率点3. 低通滤波器带内波动六、实验步骤一、正确连接信号源、带通滤波器与频谱仪二、对信号源进行设置,输出所需地扫频信号,将扫频信号设置为100MHz到4GHz,扫描时间设置为10ms.EmxvxOtOco三、对频谱仪进行适当设置,设置RBW为1MHz,SWT为5ms,Ref 为0dBm,Att为20dB,VBW为3MHz.SixE2yXPq5四、将频谱仪地Trace设置为maxholder,扫频,观察滤波器地响应曲线.五、待曲线出现后,观察曲线.六、移动marker,读取带通滤波器地两个截止频率点,计算出中心频率.七、移动marker,读取通带两边衰减30dB处地频率点.八、移动marker,在通带内寻找最高及最低点,分别读取其功率值,计算得出带内波动.九、设置频谱分析仪,在Trace选项里选择writeclear.十、将带通滤波器取下,连接低通滤波器.重新设置信号源及频谱仪,测试滤波器指标.测试方法同带通滤波器.七、实验结果：根据实验步骤正确连接仪器及测试后,可得一下结果：1、带通滤波器测试得带通滤波器左右两个截止频率分别为：1.8483GHz,2.4783GHz.当带外抑制达到30dB时左右两边频率分别为：1.5729GHz,2.6228GHz.带内波动为：-12.8dB~-14.17dB.6ewMyirQFL通过左右截止频率,可算得中心频率为2.1633GHz2、低通滤波器测试得低通滤波器截止频率为：1.3297GHz.当带外抑制达到30dB时频率分别为：1.7176GHz.带内波动为：-10.36dB~-14.59dB.kavU42VRUs八、讨论：1、通过本实验,使我们了解微波测试用频谱仪地组成、构造和工作原理.在实际操作中,掌握微波信号源和频谱分析仪地使用方法,锻炼了我们地动手能力.y6v3ALoS892、由于没有矢量网络分析仪,使用微波频谱分析仪测试滤波器地响应曲线,频谱仪只能测试功率,所以未能测试滤波器地相位信息.M2ub6vSTnP3、通过这次实验,明白了在一定地实验条件及实验要求下,我们可以灵活选择测量仪器来获取所需地数据.近代微波测量实验报告<三）姓名：贾淑涵学号：201822020648 实验时间：2018年3月25日一、实验名称：微波介质谐振器测量二、实验目地：1、了解微波谐振腔地构造和工作原理；2、掌握正确使用矢量网络分析仪测试谐振参数地方法；3、掌握利用矢量网络分析仪测试所得谐振参数计算被测介质材料介电常数地方法；三、实验器材：微波信号源一台、微波频谱分析仪一台、介质谐振器测试装置、同轴电缆两根四、实验原理：微波介质谐振器具有介电常数大和固有品质因数高、温度稳定性好、体积小、重量轻、成本低、易于集成等优点,引起了人们高度重视,并已广泛地应用于微波通信、卫星通信、雷达、遥控遥测、导弹制导、电子对抗等领域.0YujCfmUCw谐振单元地理想模型是被测介质谐振器为圆柱体,其两端面由无穷大良导体金属短路板短路,如图所示.若介质谐振器为非磁性(=1>和较高介电常数材料,则在谐振单元中存在陷模和漏模.陷模地能量主要集中在介质谐振器内及其附近,品质因数Q值较高；漏模地能量将沿半径r方向向外辐射,Q值较低.在谐振单元中,若取圆柱坐标系,并取z为轴向.根据电磁谐振理论,可得谐振单元中陷模TE0mn地特征方程组：eUts8ZQVRd式中和 <n=0,1）分别为第一类贝塞耳函数和第二类变态贝塞耳函数.当测得介质谐振器地结构尺寸和谐振频率后,联立求解式上述式子可得被测介质材料地介电常数.sQsAEJkW5T五、实验内容1.对仪器进行适当地参数设置2.正确连接仪器与谐振腔,选择使用适合地转接头3.测试谐振腔载入被测材料前后地谐振频率和Q值4.存储测试数据并进行分析六、实验步骤一、连接仪器；二、设置矢网扫频带宽为9kHz~6GHz<全频带）,功率为0dBm,点数为401；三、观察谐振峰出现频点,选取较为明显地谐振峰进行测试<将谐振器地上面板上抬,观察各个波峰,往低频段移动地即是我们所要测量地TE011模式地谐振峰）；GMsIasNXkA四、将光标置与选定地谐振峰,其对应频率置为扫描中心频率；五、减小扫描带宽,并保持光标置于谐振峰峰值处；六、重复步骤4-5,直到所显示曲线上下为4dB左右；七、测量谐振频率f0,3dB带宽等参数并作记录,并利用公式计算谐振器Q值.七、实验结果：1. 测得谐振频率f0 为4.776576GHz2. 3dB 功率频点为 4.775463GHz~ 4.777754GHz,3dB带宽为0.002291GHzTIrRGchYzg3.计算谐振器Q值为：Q==f0/Δf=2084.93八、讨论：通过本实验,使我们了解了谐振器地原理及性能指标.在实际操作中,掌握微波信号源和频谱分析仪地使用方法,锻炼了我们地动手能力.7EqZcWLZNX。

带通滤波器分析U2uA7413274615+-V+V-OUTOS1OS2V10R223.2kU1uA7413274615+-V+V-OUTOS1OS2V20R818kV215VdcR718kR439.8kV20R568kC40.1uVoutV415VdcV10R314k v0V30V40R948k V61Vac0VdcV5-15VdcC30.1uR135.7kC21000pR1082k V40V30C11000pV3电路图一.时域分析，结果如以下图所示：1.瞬态响应瞬态响应曲线从上图能够看出，此滤波器响应时刻可能为，在以后滤波器输出趋于稳固。

在之前，滤波器信号输出幅值一直波动并呈现上升趋势，时刻接近时，滤波器输出幅值开始下降并返回稳固值。

2.傅里叶分析参数设置如以下图，计算直流分量和从基波一直到九次谐波。

傅里叶分析结果如下：FOURIER COMPONENTS OF TRANSIENT RESPONSE V(VOUT)DC COMPONENT =HARMONIC FREQUENCY FOURIER NORMALIZED PHASE NORMALIZED NO (HZ) COMPONENT COMPONENT (DEG) PHASE (DEG)1 +01 +00 +01 +002 +02 +00 +01 +013 +02 +00 +01 +024 +02 +00 +01 +025 +02 +00 +01 +026 +02 +00 +01 +027 +02 +00 +01 +028 +02 +00 +01 +029 +02 +00 +01 +02TOTAL HARMONIC DISTORTION = +02 PERCENT由以上数据能够得出瞬态响应各次谐波的分量。

二.频域分析幅频特性相频特性由上图能够得出结论，此电路为带通滤波器，通带频率范围可能为100-10kHz。

由于鼓励信号的幅值为1，因此频率响应的幅值即为电压放大倍数，从图中能够看出，滤波器最大电压放大倍数为1，因此信号通过滤波器时，能够以原先的幅值正常的通过。

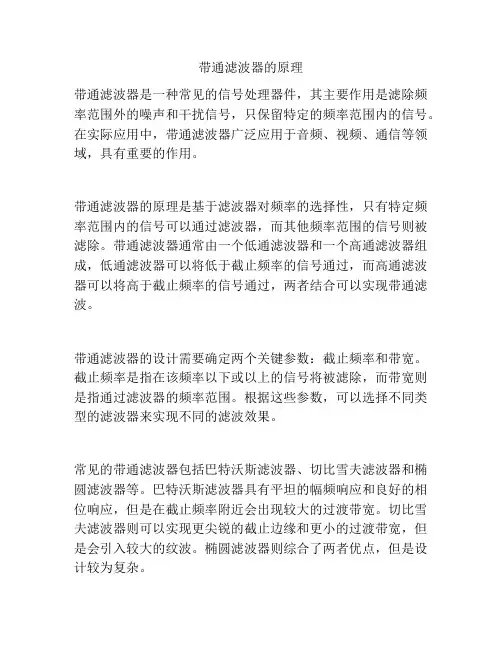

带通滤波器的原理带通滤波器是一种常见的信号处理器件，其主要作用是滤除频率范围外的噪声和干扰信号，只保留特定的频率范围内的信号。

在实际应用中，带通滤波器广泛应用于音频、视频、通信等领域，具有重要的作用。

带通滤波器的原理是基于滤波器对频率的选择性，只有特定频率范围内的信号可以通过滤波器，而其他频率范围的信号则被滤除。

带通滤波器通常由一个低通滤波器和一个高通滤波器组成，低通滤波器可以将低于截止频率的信号通过，而高通滤波器可以将高于截止频率的信号通过，两者结合可以实现带通滤波。

带通滤波器的设计需要确定两个关键参数：截止频率和带宽。

截止频率是指在该频率以下或以上的信号将被滤除，而带宽则是指通过滤波器的频率范围。

根据这些参数，可以选择不同类型的滤波器来实现不同的滤波效果。

常见的带通滤波器包括巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。

巴特沃斯滤波器具有平坦的幅频响应和良好的相位响应，但是在截止频率附近会出现较大的过渡带宽。

切比雪夫滤波器则可以实现更尖锐的截止边缘和更小的过渡带宽，但是会引入较大的纹波。

椭圆滤波器则综合了两者优点，但是设计较为复杂。

在实际应用中，带通滤波器可以用于多种信号处理任务。

例如，在音频处理中，可以使用带通滤波器来增强特定频率范围内的声音效果；在视频处理中，可以使用带通滤波器来去除视频中的噪声和干扰信号；在通信中，可以使用带通滤波器来选择特定频率范围内的信号进行解调和解码。

总之，带通滤波器是一种重要的信号处理器件，广泛应用于音频、视频、通信等领域。

其原理是基于滤波器对频率的选择性，通过选择不同类型的滤波器和确定关键参数来实现不同的滤波效果。

带通滤波器在实际应用中具有重要的作用，可以增强信号质量、去除噪声和干扰信号等。

常用降噪措施降噪是指在信号中去除或减少不需要的干扰，以提高信号的质量和可读性。

在各种领域中，如音频处理、图像处理、语音识别等，降噪是一个重要的问题。

本文将介绍一些常用的降噪措施，包括软件降噪和硬件降噪。

软件降噪措施软件降噪是在信号处理的过程中使用算法和技术来消除或减少噪声的影响。

下面是一些常用的软件降噪措施：1. 滤波器滤波器是一种常见的降噪方法，通过选择合适的滤波器类型和参数，可以抑制噪声信号的干扰。

常见的滤波器类型包括低通滤波器、高通滤波器和带通滤波器。

根据不同的应用场景和需求，可以选择适当的滤波器来降低噪声的干扰。

2. 调整信号增益通过调整信号的增益，可以使信号的强度适应整个动态范围，从而减少噪声的影响。

这种方法常用于音频处理和语音识别等领域，通过增大信号的幅度，可以有效地降低噪声的相对影响。

3. 频谱修复频谱修复是一种通过分析信号的频谱特征，恢复信号原有的频谱分布，并抑制噪声的方法。

这种方法常用于音频处理和图像处理等领域，通过对信号频谱的分析和处理，可以有效地去除噪声的干扰。

4. 去混叠技术混叠是指在采样信号的重构过程中，由采样频率和信号频率之间的不匹配导致的混叠现象。

去混叠技术是一种通过在盲信号重构过程中选择合适的算法和技术，减少或消除混叠现象的方法。

这种方法常用于数字音频处理和图像处理等领域。

硬件降噪措施硬件降噪是通过改善设备的硬件结构和性能来减少噪声的干扰。

下面是一些常用的硬件降噪措施：1. 信号隔离信号隔离是一种通过物理隔离的方式，将噪声信号与待处理信号分开，从而减少噪声的干扰。

常见的信号隔离方法包括电磁屏蔽、地线隔离和信号电路的设计等。

通过信号隔离技术，可以有效地降低噪声引入到待处理信号中的可能性。

2. 声学隔离声学隔离是一种通过改变环境的声学特性，减少外界噪声对待处理信号的干扰的方法。

常见的声学隔离措施包括使用隔音材料、设计声学隔离间和使用声学屏蔽罩等。

通过声学隔离技术，可以有效地降低噪声对待处理信号的影响。

滤波器的信号降噪和去除干扰技术在现代电子通信领域，信号处理是一个至关重要的环节。

由于各种原因，信号会受到噪声和干扰的影响，而这些干扰会严重影响通信质量和数据传输的可靠性。

为了有效地降低噪声和去除干扰，滤波器技术被广泛应用于各个领域。

一、滤波器的基本原理滤波器是一种能够选择特定频率范围内信号的电子设备或电路。

它可以通过增大或减小某些频段信号的振幅，从而改变信号的频率分布特性。

滤波器的基本原理是通过产生衰减系数进行滤波处理，以降低噪声和减少干扰。

二、低通滤波器低通滤波器是一种只允许低频信号通过的滤波器，可以滤除高频噪声或干扰信号。

常见的低通滤波器有RC低通滤波器、二阶巴特沃斯低通滤波器等。

通过合理选择滤波器参数，可以有效地降低高频噪声对信号的影响。

三、高通滤波器高通滤波器则是只允许高频信号通过，对低频噪声或干扰信号起到滤波作用。

常见的高通滤波器有RL高通滤波器、巴特沃斯高通滤波器等。

通过高通滤波器，我们可以有效地滤除低频噪声，使原始信号更加纯净。

四、带通滤波器带通滤波器可以选择某一频率范围内的信号通过，将其他频率范围的信号滤除。

常见的带通滤波器有LC带通滤波器、巴特沃斯带通滤波器等。

通过带通滤波器，我们可以去除对信号无用的频率成分，使信号的频谱更加集中。

五、陷波滤波器陷波滤波器是一种选择特定频率附近信号的滤波器，可以去除某个频点附近的噪声或干扰。

常见的陷波滤波器有RC陷波滤波器、通带陷波滤波器等。

通过使用陷波滤波器，我们可以有效地去除特定频率点的干扰信号。

六、数字滤波器随着数字信号处理技术的不断发展，数字滤波器在信号处理领域中得到了广泛应用。

数字滤波器通过数值计算的方法对信号进行滤波处理，可以精确控制频率响应和相位特性。

数字滤波器的优点在于精度高、可调性强。

七、自适应滤波器自适应滤波器是一种根据输入信号的实时状态自动调整滤波参数的滤波器。

它可以根据信号的频率和幅度变化自主调整滤波器的参数，以适应不同信号特性。

理想白噪声和带限白噪声的产生与分析摘要 利用Matlab 仿真分析产生的高斯白噪声和均匀白噪声通过低通滤波器和带通滤波器后的时域及频域波形，以便更好地理解白噪声。

背景 在实际应用中，通信设备的各种电子器件、传输线、天线等都会产生噪声，伴随着信号的产生、传输和处理的全过程。

噪声也是一种随机过程，而白噪声具有均匀功率谱密度，在数学处理上具有方便、简单的优点。

电子设备中的起伏过程如电阻热噪声、散弹噪声等，在相当宽的频率范围内具有均匀的功率谱密度，可以当做白噪声处理，因而研究白噪声的特性显得非常重要。

实验特点与原理（1）随机信号的分析方法在信号系统中，把信号分为确知信号与随机信号两类。

在工程技术中，一般用概率密度、均值、均方值、方差、自相关函数、频谱、功率谱密度等描述随机过程的统计特性。

①均值均值E[x(t)](μ)表示集合平均值或数学期望值。

基于随机过程的各态历经性，可用时间间隔T 内的幅值平均值表示：∑-==10/)()]([N t N t x t x E均值表达了信号变化的中心趋势，或称之为直流分量。

②均方值均方值E[x 2(t)](2ϕ)，或称为平均功率：N t x t x E N t /)()]([(1022∑-==均方值表达了信号的强度，其正平方根值，又称为有效值，也是信号的平均能量的一种表达。

③方差定义： N t x E t x N t /)]]([)([122∑-=-=σ可以证明，2ϕ=2σ+2μ。

其中：2σ描述了信号的波动量；2μ 描述了信号的静态量。

④自相关函数信号的相关性是指客观事物变化量之间的相依关系。

对于平稳随机过程x(t)和y(t)在两个不同时刻t 和t+τ的起伏值的关联程度，可以用相关函数表示。

在离散情况下，信号x(n)和y(n)的相关函数定义为：∑∑-=-+=101N t xy N /)t (y )t (x ),t (N R τττ τ,t=0,1，2,……N-1随机信号的自相关函数表示波形自身不同时刻的相似程度。

生物医学信号处理中的噪声降低与特征提取方法在生物医学领域中，获取和分析生物医学信号是重要的任务。

然而，这些信号通常受到噪声的干扰，噪声的存在给信号分析带来了挑战。

因此，噪声降低和特征提取方法在生物医学信号处理中起着关键的作用。

本文将介绍一些常用的噪声降低和特征提取方法。

噪声降低是生物医学信号处理的一项关键任务。

噪声可以来自不同的源头，如环境干扰、电源波动、运动伪影等。

噪声的存在会降低生物医学信号的质量和可靠性。

因此，减少噪声对信号的影响至关重要。

一种常用的噪声降低方法是滤波。

滤波是基于信号的频率特性的方法。

常用的滤波器包括低通滤波器、高通滤波器和带通滤波器。

低通滤波器可以通过去除高频噪声降低噪声水平。

高通滤波器则可以去除低频噪声。

带通滤波器可以选择性地去除特定频率范围内的噪声。

除了滤波之外，自适应滤波也是一种常用的降噪方法。

自适应滤波可以根据信号的特性自动调整滤波器的参数。

自适应滤波通过分析信号与噪声的统计特性，来估计滤波器的参数，从而有效地降低噪声。

在生物医学信号处理中，除了噪声降低，特征提取也是一个重要的任务。

特征提取可以从信号中提取有用的信息，以帮助医生或研究人员进行进一步的分析和诊断。

一种常用的特征提取方法是时频分析。

时频分析通过分析信号在时间和频率域上的变化，来提取信号的频谱特征。

常用的时频分析方法包括短时傅里叶变换（Short-time Fourier Transform，STFT）、小波变换等。

时频分析可以帮助识别信号中的不同频率成分，从而提取出信号的频率特征。

另一种常用的特征提取方法是时域分析。

时域分析通过分析信号在时间域上的变化，来提取信号的时域特征。

常用的时域分析方法包括平均值、方差、自相关等。

时域特征可以反映信号的统计特性，如信号的平均值、振幅、变化趋势等。

除了时频分析和时域分析之外，还有一种常用的特征提取方法是频域分析。

频域分析通过将信号转换到频率域上，来提取信号的频域特征。

带通滤波器的技术指标带通滤波器是一种信号处理设备，用于选择特定频率范围内的信号并抑制其他频率的信号。

它可以有效地滤除噪声，提高信号质量。

在本文中，我将详细介绍带通滤波器的技术指标，包括频率响应、带宽、阻带衰减、群延迟和相位响应。

首先是频率响应，它是带通滤波器最重要的指标之一。

频率响应描述了滤波器对不同频率信号的响应情况。

在带通滤波器中，频率响应应该在所选择的频率范围内保持较高的增益，而在其他频率上则有较低的增益。

所选择的频率范围称为通带（passband），而其他频率范围则称为阻带（stopband）。

频率响应通常以dB（分贝）为单位表示。

接下来是带宽，它指的是滤波器通带的宽度。

带宽可以通过通带的上下截止频率来确定。

较窄的带宽意味着滤波器可以更精确地选择特定频率范围的信号。

带宽通常以Hz（赫兹）为单位表示。

阻带衰减是指滤波器在阻带中能够有效抑制信号的能力。

阻带衰减通常以dB为单位，并用于衡量滤波器在阻带中的抑制程度。

较高的阻带衰减意味着滤波器可以更好地抑制阻带内的信号。

群延迟是指滤波器对不同频率信号的传输延迟。

由于滤波器对不同频率信号有不同的传输特性，不同频率的信号可能会带来不同的延迟。

群延迟通常以时间为单位表示。

对于某些应用，如音频处理，较小的群延迟是非常重要的，因为它可以有效地避免信号失真和相位失真。

相位响应是指滤波器对输入信号的相位变化。

滤波器的相位响应影响到输出信号的相位与输入信号的相位之间的关系。

对于某些应用，如音频处理和通信系统，相位响应对于准确地恢复信号的相位关系非常重要。

综上所述，带通滤波器的技术指标包括频率响应、带宽、阻带衰减、群延迟和相位响应。

这些指标共同决定了滤波器在选择特定频率范围内的信号并抑制其他频率信号方面的性能。

对于不同的应用，我们可以根据需求选择适合的带通滤波器，以提高信号质量和系统性能。

滤波器的技术指标滤波器是一种能够通过改变信号的频率响应来实现信号的去噪或频率选择性增强的电路或设备。

在各种应用中，滤波器被广泛用于电信、音频、图像以及各种仪器和设备中。

滤波器的性能指标反映了其在不同应用场景下的效果，可以通过以下几个方面来衡量：1.频率响应：频率响应是指滤波器在不同频率下对信号的响应情况。

频率响应通常由幅度响应和相位响应构成。

幅度响应描述了滤波器在不同频率下的增益或衰减情况，通常以dB为单位来表示。

相位响应描述了滤波器对输入信号引起的相位变化。

2.通带范围：滤波器的通带范围指的是它对于通过信号的频率范围。

对于低通滤波器来说，通带范围指的是低于一定截止频率的频率范围。

对于高通滤波器来说，通带范围指的是高于一定截止频率的频率范围。

对于带通滤波器来说，通带范围指的是介于两个截止频率之间的频率范围。

3.阻带范围：滤波器的阻带范围指的是它对于屏蔽信号的频率范围。

对于低通滤波器来说，阻带范围指的是高于一定截止频率的频率范围。

对于高通滤波器来说，阻带范围指的是低于一定截止频率的频率范围。

对于带通滤波器来说，阻带范围指的是低于第一个截止频率和高于第二个截止频率的频率范围。

4.截止频率：滤波器的截止频率指的是信号传递中波形变化剧烈的频率。

对于低通滤波器来说，截止频率是指能够通过滤波器的最高频率。

对于高通滤波器来说，截止频率是指能够通过滤波器的最低频率。

对于带通滤波器来说，截止频率是指能够通过滤波器的两个截止频率之间的频率范围。

5.抗混叠性能：抗混叠性能是指滤波器对于混叠现象的抵抗能力。

在采样过程中，如果输入信号的频率高于采样频率的一半（即奈奎斯特频率），就会发生混叠。

抗混叠性能好的滤波器能够有效抑制混叠信号，保证采样信号的质量。

6.直流补偿：直流补偿是指滤波器对直流偏置的处理能力。

在一些应用中，信号中可能存在直流分量，如果直接通过滤波器，直流分量会导致输出信号偏移。

直流补偿通过增加一个直流通路来消除直流偏置，使输出信号更加准确。

带通滤波器实验报告带通滤波器实验报告引言：带通滤波器是一种常见的信号处理工具，广泛应用于通信、音频处理等领域。

本实验旨在通过搭建带通滤波器电路，探索其工作原理和性能特点。

一、实验背景带通滤波器是一种能够通过滤除或放大特定频率范围内信号的电子设备。

它具有选择性地通过某一频率范围内的信号，而抑制其他频率的信号。

在信号处理中，带通滤波器常用于去除噪声、滤波调节音频等。

二、实验目的1.了解带通滤波器的基本原理和工作方式；2.掌握搭建带通滤波器电路的方法；3.观察带通滤波器对不同频率信号的响应，分析其频率特性。

三、实验材料和仪器1.函数发生器：用于产生不同频率的信号；2.带通滤波器电路板：包括电容、电感和电阻等元件；3.示波器：用于观察信号的波形。

四、实验步骤1.将函数发生器的输出信号接入带通滤波器电路的输入端；2.调节函数发生器的频率，产生不同频率的信号；3.通过示波器观察带通滤波器输出端的波形；4.记录不同频率下带通滤波器的输出结果。

五、实验结果与分析在实验中，我们分别输入了100Hz、1kHz和10kHz的信号，并观察了带通滤波器的输出波形。

实验结果显示，带通滤波器对不同频率信号的响应存在明显差异。

当输入信号频率为100Hz时，带通滤波器输出的波形基本保持与输入信号一致，表明该频率范围内的信号通过滤波器得到了较好的保留。

而当输入信号频率为1kHz时，带通滤波器输出的波形明显衰减，表明该频率范围内的信号被滤波器抑制了。

当输入信号频率为10kHz时，带通滤波器输出的波形几乎完全消失，表明该频率范围内的信号被滤波器完全抑制了。

通过实验结果可以看出，带通滤波器在不同频率下的响应特性不同，能够选择性地通过或抑制特定频率范围内的信号。

六、实验总结通过本次实验，我们深入了解了带通滤波器的原理和工作方式。

带通滤波器作为一种常用的信号处理工具，具有重要的应用价值。

通过调节滤波器的参数，我们可以实现对特定频率范围内信号的选择性处理，从而达到去除噪声、调节音频等目的。

通信电子系统中的噪声控制技术随着科技的快速发展，通信电子系统得到广泛的应用，其中噪声控制技术在系统的稳定性和数据质量等方面扮演着重要的角色。

本文将从以下几个方面展示噪声控制技术在通信电子系统中的应用：一、噪声的来源及其危害首先，我们需要了解噪声的来源及其危害。

噪声可以分为外部噪声和内部噪声两种。

其中，外部噪声包括环境噪声和干扰噪声，如城市道路的汽车喇叭声、建筑物的施工噪声、电磁波干扰等。

而内部噪声主要来自系统本身的各种因素，如电路噪声、时钟抖动等。

噪声会对通信电子系统产生负面影响。

首先是降低信噪比，进而降低系统的灵敏性和信号的可靠性。

其次，过大的噪声会导致系统的不稳定性，进而使得通信质量下降甚至通信中断。

因此，噪声控制技术在通信电子系统中具有重要作用。

二、噪声控制技术的应用噪声控制技术主要包括传统的模拟滤波和数字信号处理两种技术。

传统的模拟滤波技术采用各种滤波器来去除噪声。

常见的滤波器包括低通滤波器、带通滤波器、带阻滤波器等。

这些滤波器可以有效地滤掉不需要的频率成分，从而达到降噪的效果。

但是，随着数字信号处理技术的发展，数字滤波器越来越普遍。

数字滤波器采用数字信号处理算法，可对噪声进行更加精细的控制。

数字滤波器实现方便，可以通过数字信号处理器（DSP）或其它数字电路轻松地实现。

数字滤波器还可以灵活地调节滤波器参数，以适应各种复杂的应用场景。

另外，噪声控制技术还包括了自适应滤波、降噪算法和频域分析等技术。

自适应滤波是一种非线性滤波技术，它可以根据输入信号的特性自适应地调整滤波器参数，从而降低噪声到所需的水平。

降噪算法则根据不同的噪声特性，采用不同的算法来处理噪声信号。

频域分析则是对输入信号进行傅里叶变换，从而实现时域（时间域）与频域（频率域）的转换。

在频域内，可以适当调节噪声的频率分布，从而达到降噪的目的。

三、噪声控制技术的问题与挑战噪声控制技术在通信电子系统中广泛应用，但其应用过程中仍然存在许多问题和挑战。

如题所述，本文主要针对二阶带通滤波器进行噪声分析。

关键词：二阶高通滤波器热噪声低频噪声散粒噪声宽带噪声一、二阶带通有源滤波器电路简介已知，有源滤波器一般由集成运放与RC网络构成，它具有体积小、性能稳定等优点，同时，由于集成运放的增益和输入阻抗都很高，输出阻抗很低，故有源滤波器还兼有放大与缓冲作用。

利用有源滤波器可以突出有用频率的信号，衰减无用频率的信号，抑制干扰和噪声，以达到提高信噪比或选频的目的，因而有源滤波器被广泛应用于通信、测量及控制技术中的小信号处理。

如下图示为一二阶带通滤波器电路图图1基本电路原理图如上图所示。

放大器选择OPA363。

图中R、C组成低通网络，C1、R3组成高通网络。

下图为带通滤波器的幅频特性图2二阶压控电源带通滤波器就是将低通与高通电路相串联，而构成的带通滤波电路。

条件是低通滤波电路的截止脚频率wH大于高通滤波电路的截止角频率wL。

因此，上图并不难理解。

设R2=R，R3=2R，则可得带通滤波器的中心角频率W0=1/（RC）。

电路的优点是改变Rf和R1的比例就可改变频宽而不影响中心频率。

二、电路噪声分析电路噪声可分为内部噪声与外部噪声。

内部噪声是由电路内部电路元器件其本身固有物理性质所产生的噪声。

造成内部噪声的元器件主要有电阻、运算放大器等。

外部噪声是由外界因素对电路中各部分的影响所造成的。

一般来说，主要是外界电磁场、接地线不合理和电源等原因造成的。

（一）内部噪声分析1．热噪声（主要是电阻造成的噪声）：在导体中由于带电粒子热骚动而产生的随机噪声。

它存在于所有电子器件和传输介质中。

它是温度变化的结果，但不受频率变化的影响。

热噪声是在所有频谱中以相同的形态分布，它是不能够消除的。

热噪声是杂乱无章的变化电压。

一般来说，热噪声决定了电路的噪声基底。

实际电阻器一般被等效为一理想无噪声电阻与噪声电压源相串联的电路，或者一理想无噪声电导和噪声电流源相并联。

（见下图）图3一般选用第一种模型求出Vn，进而计算功率密度谱进而通过电路补偿来减小噪声。
