带通滤波器的设计

带通滤波器的设计和实现随着科技的不断发展和应用场景的不断拓宽，信号处理在各个领域中扮演着重要的角色。

而滤波器作为信号处理的重要组成部分，其设计和实现对于信号处理的效果起到至关重要的作用。

本文将详细介绍带通滤波器的设计原理和实现方法。

一、带通滤波器的基本概念带通滤波器是一种对信号进行频率选择的滤波器，它能够将某一频率范围内的信号通过，而将其他频率范围内的信号抑制或削弱。

在信号处理中，常常需要对特定频率范围的信号进行提取或滤除，此时带通滤波器的应用便显得尤为重要。

二、带通滤波器的设计原理1. 滤波器的传输函数滤波器的传输函数是描述滤波器输入和输出之间关系的数学表达式。

带通滤波器的传输函数通常采用有理函数形式，例如巴特沃斯、切比雪夫等形式。

2. 频率响应带通滤波器的频率响应描述了滤波器对不同频率信号的处理效果。

通常采用幅度响应和相位响应两个参数来描述频率响应。

3. 滤波器的阶数滤波器的阶数表示滤波器的复杂程度，阶数越高，滤波器的频率选择性越强。

根据实际需求和应用场景，选择合适的滤波器阶数非常重要。

三、带通滤波器的实现方法1. 模拟滤波器的实现模拟滤波器是指基于传统电子电路的滤波器实现方法。

常见的模拟滤波器包括RC滤波器、RL滤波器、LC滤波器等。

模拟滤波器的设计需要考虑电路参数和元器件选择等因素，涉及到模拟电路设计的相关知识。

2. 数字滤波器的实现数字滤波器是指利用数字信号处理技术实现的滤波器。

常见的数字滤波器包括FIR滤波器、IIR滤波器等。

数字滤波器的实现采用离散系统的理论分析和数字信号处理算法的设计，需要掌握相关的数学知识和算法掌握。

四、带通滤波器的应用案例带通滤波器在实际应用中有着广泛的应用场景。

例如，在音频处理中，可以利用带通滤波器实现音乐频谱的提取和信号的降噪；在图像处理中，可以利用带通滤波器进行图像边缘检测和图像增强等处理；在通信系统中，带通滤波器可以用于信号调制和解调等关键环节。

五、总结本文对带通滤波器的设计原理和实现方法进行了详细介绍，并给出了相关的应用案例。

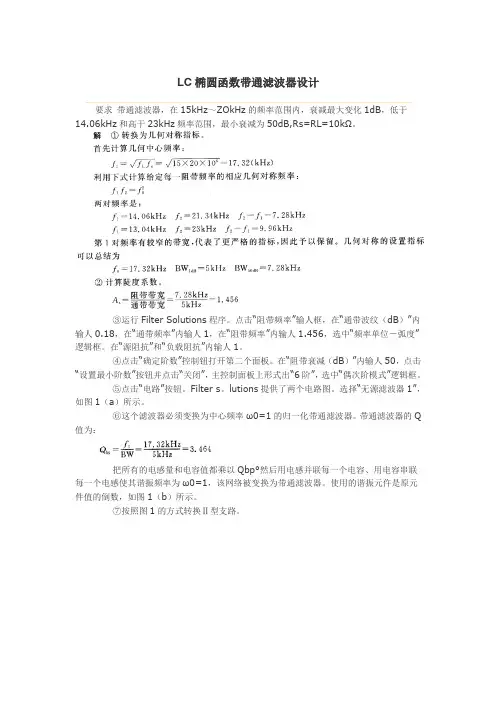

LC椭圆函数带通滤波器设计要求带通滤波器，在15kHz～ZOkHz的频率范围内，衰减最大变化1dB，低于14.06kHz和高于23kHz频率范围，最小衰减为50dB,Rs=RL=10kΩ。

③运行Filter Solutions程序。

点击“阻带频率”输人框，在“通带波纹（dB）”内输人0.18，在“通带频率”内输人1，在“阻带频率”内输人1.456，选中“频率单位－弧度”逻辑框。

在“源阻抗”和“负载阻抗”内输人1。

④点击“确定阶数”控制钮打开第二个面板。

在“阻带衰减（dB）”内输人50，点击“设置最小阶数”按钮并点击“关闭”，主控制面板上形式出“6阶”，选中“偶次阶模式”逻辑框。

⑤点击“电路”按钮。

Filter s。

lutions提供了两个电路图。

选择“无源滤波器1”，如图1（a）所示。

⑥这个滤波器必须变换为中心频率ω0=1的归一化带通滤波器。

带通滤波器的Q 值为：把所有的电感量和电容值都乘以Qbp°然后用电感并联每一个电容、用电容串联每一个电感使其谐振频率为ω0=1，该网络被变换为带通滤波器。

使用的谐振元仵是原元件值的倒数，如图1（b）所示。

⑦按照图1的方式转换Ⅱ型支路。

变换后的滤波器见图1（c）。

在原理图下标出了以rad/s为单位的谐振频率。

⑧用中心频率fo=17.32kHz和阻抗10kΩ对滤波器进行去归一化以完成设计。

将所有的电感乘以Z/FSF，所有的电容除以z×FSF，其中z=104，FSF=2πfe=1.0882×105。

最终的滤波器见图1（d）。

图1（c）中的归一化谐振频率直接乘以几何中心频率fo=17.32kHz即可得到谐振频率。

频率响应见图1（e）。

滤波器的主要参数滤波器的主要参数（Definitions) 中心频率（Center Frequency）：滤波器通带的中心频率f 0 ，一般取f 0 =（f 1 +f 2 ）/2，f 1 、f 2 为带通或带阻滤波器左、右相对下降1dB或3dB边频点。

带通滤波器的设计与优化随着数字信号处理技术的不断发展，带通滤波器在信号处理领域中扮演着重要的角色。

本文将针对带通滤波器的设计与优化进行探讨，包括基本原理、设计方法以及优化策略。

一、带通滤波器的基本原理带通滤波器是一种能够将某一频段内的信号通过而阻断其他频段信号的滤波器。

它通常由一个低通滤波器和一个高通滤波器级联构成。

低通滤波器负责滤除高频部分，高通滤波器则负责滤除低频部分，从而实现带通滤波的效果。

二、带通滤波器的设计方法带通滤波器的设计方法有许多种，常见的有模拟滤波器设计和数字滤波器设计两种方法。

1. 模拟滤波器设计模拟滤波器设计是指利用传统的电路元件对模拟信号进行滤波。

其中，基于电容和电感的滤波器设计方法较为常见。

通过选择适当的电路拓扑结构和元件数值，可以实现所需的带通滤波器响应。

2. 数字滤波器设计数字滤波器设计是指利用数字信号处理的方法对数字信号进行滤波。

常见的数字滤波器设计方法有无限脉冲响应（IIR）滤波器和有限脉冲响应（FIR）滤波器。

在设计数字滤波器时，需要确定滤波器的阶数、截止频率和通带、阻带的衰减要求等参数。

通过选择适当的滤波器结构和调整参数数值，可以实现满足需求的带通滤波器设计。

三、带通滤波器的优化策略为了进一步优化带通滤波器的性能，可以采用以下策略：1. 频率域优化频率域优化是指通过对滤波器的频率响应进行优化，以提高滤波器的通带平坦度、阻带衰减等性能指标。

常见的频率域优化方法有窗函数法、椭圆逼近法、最小二乘法等。

2. 时间域优化时间域优化是指通过改变滤波器的时域响应，以实现对滤波器性能的优化。

常见的时间域优化方法有窗函数法、基于最小最大误差设计法等。

3. 参数优化参数优化是指对滤波器结构的参数进行调整，以实现对滤波器性能的优化。

通过改变滤波器的阶数、截止频率等参数，可以快速调整滤波器的频率响应。

四、带通滤波器的设计与应用带通滤波器广泛应用于数字通信、音频处理、图像处理等领域。

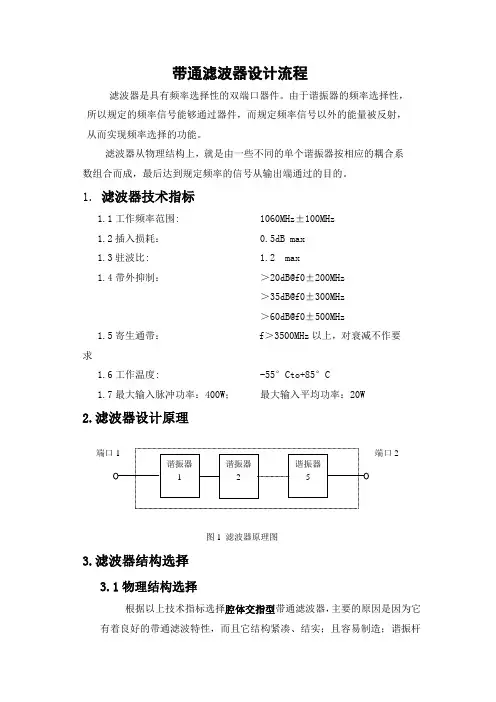

带通滤波器设计流程滤波器是具有频率选择性的双端口器件。

由于谐振器的频率选择性，所以规定的频率信号能够通过器件，而规定频率信号以外的能量被反射，从而实现频率选择的功能。

滤波器从物理结构上，就是由一些不同的单个谐振器按相应的耦合系数组合而成，最后达到规定频率的信号从输出端通过的目的。

1. 滤波器技术指标1.1工作频率范围: 1060MHz±100MHz 1.2插入损耗： 0.5dB max 1.3驻波比: 1.2 max1.4带外抑制： ＞20dB@f0±200MHz＞35dB@f0±300MHz ＞60dB@f0±500MHz1.5寄生通带： f ＞3500MHz 以上，对衰减不作要求1.6工作温度: -55°Cto+85°C 1.7最大输入脉冲功率：400W ； 最大输入平均功率：20W2.滤波器设计原理图1 滤波器原理图3.滤波器结构选择 3.1物理结构选择根据以上技术指标选择腔体交指型带通滤波器，主要的原因是因为它有着良好的带通滤波特性，而且它结构紧凑、结实；且容易制造；谐振杆端口2的长度近似约为λ/４（波长），故第二通带在３倍fo上，其间不会有寄生响应。

它用较粗谐振杆作自行支撑而不用介质，谐振杆做成圆杆，还可用集总电容加载的方法来减小体积和增加电场强度，而且它适用于各种带宽和各种精度的设计。

3.2电路结构的选择根据以上技术指标选择交指点接触形式，主要的原因是它的谐振杆的，载ＴＥ一端是开路，一端是短路（即和接地板接连在一起），长约λ/４0Ｍ(电磁波)模，杆１到杆n都用作谐振器，同时杆１和杆n也起着阻抗变换作用。

4.电路仿真设计如图2模型选择。

采用An soft公司的Serenade设计，根据具体的技术指标、体积要求和功率容量的考虑，此滤波器采用腔体交指滤波器类型,使用切比雪夫原型来设计，用圆杆结构的物理方式来实现。

图2模型选择如图3滤波器综合指标选择。

带通滤波器设计1. 引言在信号处理中，滤波器是一种重要的工具，用于去除或改变信号的特定频率成分。

带通滤波器是一种常用的滤波器，它可以传递一定范围内的频率成分，而抑制其他频率成分。

本文将介绍带通滤波器的基本原理和设计方法。

2. 带通滤波器的原理带通滤波器是一种频率选择性滤波器，它可以传递一定范围内的频率信号，而将其他频率信号抑制。

其基本原理是利用滤波器的频率响应特性，对输入信号进行滤波处理。

带通滤波器通常由一个低通滤波器和一个高通滤波器级联连接而成。

低通滤波器用于抑制高于截止频率的频率成分，而高通滤波器用于抑制低于截止频率的频率成分，从而实现带通滤波效果。

3. 带通滤波器的设计方法带通滤波器的设计通常包括以下几个步骤：在设计带通滤波器之前，需要确定滤波器的一些规格参数，包括中心频率、通带宽度、阻带宽度等。

这些参数决定了滤波器的性能和应用范围。

步骤二：选择滤波器的类型常见的带通滤波器类型包括巴特沃斯滤波器、切比雪夫滤波器、椭圆滤波器等。

根据具体的应用要求和设计指标，选择适合的滤波器类型。

步骤三：计算滤波器的阶数滤波器的阶数决定了滤波器的陡峭程度和相频特性。

根据设计要求和滤波器类型，计算滤波器的阶数。

步骤四：确定滤波器的传输函数根据滤波器的类型和阶数，使用滤波器设计方法计算滤波器的传输函数。

常用的设计方法包括频率折叠法、零极点法等。

根据滤波器的传输函数，采用模拟滤波器的设计方法，设计滤波器的电路结构和参数。

常用的设计方法包括电压法、电流法等。

步骤六：数字滤波器的设计对于数字信号处理系统，需要将模拟滤波器转换为数字滤波器。

常用的设计方法包括脉冲响应法、频率采样法等。

根据系统的采样率和滤波器的性能要求设计数字滤波器。

4. 带通滤波器的应用带通滤波器在信号处理领域有着广泛的应用。

例如，音频处理中常用带通滤波器对音频信号进行频率选择性处理，去除噪声和杂音。

图像处理中常用带通滤波器对图像进行频率域滤波，增强或抑制特定频率成分，实现图像增强、去噪等功能。

级联微带带通滤波电路的主要设计步骤如下：
1．确定滤波器的参数：根据要求的截止频率ωH和ωL，确定归一化选择归一化低通滤波电路的原型，得到归一化
设计参数g1，g2，＾gN,gN+1。

2．使用g1，g2＾gN，gN+1和BW可以确定带通滤波器电路中的设计参数耦合传输线的奇模和偶模的特征阻抗：
3．根据微带线的偶模和奇模阻抗，按照给定的微带线路板的参数，使用ADS中的微带线计算器LineCalc计算得到微带线的几何尺寸W、S、L。

4．连接好电路，将计算出的W、S、L输入，扫描参数为S1.1、S1.2，进行仿真。

5．一般来说，理论值的仿真结果和实际结果都有很大出入，需要进行优化。

可以使用Tune工具进行优化，或者采用Optim工具。

6．观察最终的优化结果，直到达到设计要求。

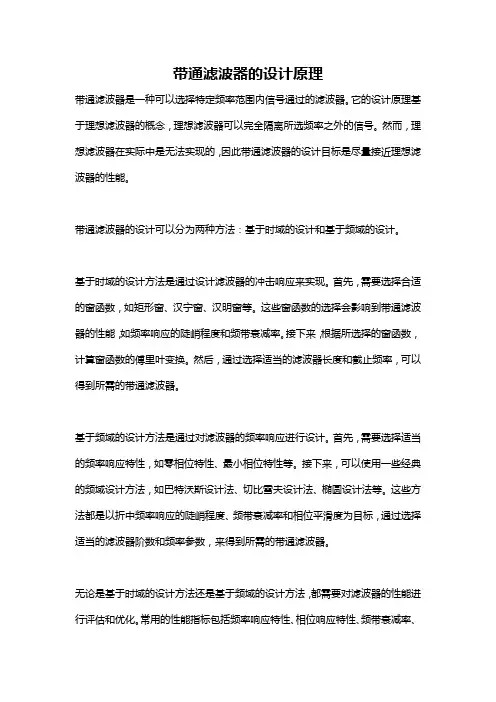

带通滤波器的设计原理带通滤波器是一种可以选择特定频率范围内信号通过的滤波器。

它的设计原理基于理想滤波器的概念，理想滤波器可以完全隔离所选频率之外的信号。

然而，理想滤波器在实际中是无法实现的，因此带通滤波器的设计目标是尽量接近理想滤波器的性能。

带通滤波器的设计可以分为两种方法：基于时域的设计和基于频域的设计。

基于时域的设计方法是通过设计滤波器的冲击响应来实现。

首先，需要选择合适的窗函数，如矩形窗、汉宁窗、汉明窗等。

这些窗函数的选择会影响到带通滤波器的性能，如频率响应的陡峭程度和频带衰减率。

接下来，根据所选择的窗函数，计算窗函数的傅里叶变换。

然后，通过选择适当的滤波器长度和截止频率，可以得到所需的带通滤波器。

基于频域的设计方法是通过对滤波器的频率响应进行设计。

首先，需要选择适当的频率响应特性，如零相位特性、最小相位特性等。

接下来，可以使用一些经典的频域设计方法，如巴特沃斯设计法、切比雪夫设计法、椭圆设计法等。

这些方法都是以折中频率响应的陡峭程度、频带衰减率和相位平滑度为目标，通过选择适当的滤波器阶数和频率参数，来得到所需的带通滤波器。

无论是基于时域的设计方法还是基于频域的设计方法，都需要对滤波器的性能进行评估和优化。

常用的性能指标包括频率响应特性、相位响应特性、频带衰减率、群延迟等。

通过对这些性能指标的评估和优化，可以得到更理想的带通滤波器。

此外，带通滤波器的设计还需要考虑一些实际应用中的问题，如滤波器的实现复杂度、滤波器的时延等。

对于滤波器的实现复杂度，可以使用一些优化算法来降低计算量，如多项式近似法、小波分析法等。

对于滤波器的时延，可以通过选择适当的滤波器结构和优化算法来降低时延。

总之，带通滤波器的设计原理基于理想滤波器的概念，通过选择合适的设计方法和优化算法，可以得到更理想的带通滤波器。

带通滤波器在信号处理、通信系统、音频处理等领域有着广泛的应用，对于提取所需频率范围内的信号具有重要的意义。

有源带通滤波器设计
一、有源带通滤波器的基本原理
有源带通滤波器的核心是带通滤波器电路。

带通滤波器电路通常由一
个放大器、一个带通滤波器和一个反馈电路组成。

其中，放大器的作用是
增大输入信号的幅度，带通滤波器的作用是选择特定频率范围内的信号，
反馈电路的作用是将放大的信号重新引入放大器，从而实现对特定频率范
围内信号的放大。

二、有源带通滤波器的设计步骤
1.确定设计的频率范围：根据应用需求确定要选择和放大的频率范围。

2.选择放大器：根据信号的幅度要求选择适合的放大器。

常见的放大
器有运放放大器和晶体管放大器等。

3.设计带通滤波器：根据所选频率范围设计带通滤波器。

带通滤波器
可以采用主动滤波器或者被动滤波器。

主动滤波器采用放大器进行放大，
能够提高滤波器的增益和选择性。

4.设计反馈电路：设计反馈电路将放大的信号重新引入放大器，从而
实现对特定频率范围内信号的放大。

反馈电路的设计要考虑放大器的放大
倍数、输入和输出阻抗等因素。

5.验证设计：通过仿真或实际电路验证设计的性能和参数。

6.优化设计：根据测试结果，优化电路设计，提高性能和可靠性。

三、有源带通滤波器的应用
1.音频放大器：有源带通滤波器可以选择特定频率范围内的音频信号并放大，用于音频放大器的设计。

2.语音处理：有源带通滤波器可以用于语音的去噪、降噪和增强等处理。

3.通信系统：有源带通滤波器可以筛选特定频率范围内的信号，提高通信系统的性能。

4.仪器测量：有源带通滤波器可以用于仪器测量中，选择特定频率范围内的信号并放大。

二阶带通滤波器的设计流程引言：带通滤波器是一种可以通过滤波器将特定频率范围内的信号通过，而抑制其他频率的信号的电子设备。

二阶带通滤波器是应用最广泛的一种滤波器之一，它具有较好的频率选择特性和相位响应。

本文将介绍二阶带通滤波器的设计流程。

一、确定滤波器的频率范围在设计二阶带通滤波器之前，首先需要确定滤波器的频率范围。

这可以根据具体的应用需求来确定，例如音频处理中常用的频率范围为20Hz到20kHz。

二、选择滤波器的类型根据滤波器的特性和要求，选择合适的滤波器类型。

常见的二阶带通滤波器有巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。

巴特沃斯滤波器具有平坦的幅频响应，但相位响应不是最理想的；切比雪夫滤波器在通带内具有较大的纹波，但相位响应较好；椭圆滤波器在通带内和阻带内都具有较好的性能，但设计较为复杂。

三、计算滤波器的参数根据滤波器的类型和要求，计算滤波器的参数。

主要包括通带频率、阻带频率、通带衰减和阻带衰减等。

通带频率是指滤波器传递信号的范围，阻带频率是指滤波器抑制信号的范围。

通带衰减是滤波器在通带内信号的衰减程度，阻带衰减是滤波器在阻带内信号的衰减程度。

四、选择滤波器的架构根据计算得到的参数，选择合适的滤波器架构。

常见的二阶带通滤波器架构有Sallen-Key架构和Multiple Feedback架构。

Sallen-Key架构具有简单的电路结构和较好的性能，是应用最广泛的一种架构；Multiple Feedback架构则适用于阻带衰减要求较高的场合。

五、设计滤波器电路根据选择的滤波器架构，设计滤波器的电路。

根据计算得到的参数，确定电路中的元件数值和连接方式。

在设计过程中，需要注意元件的可获得性和稳定性，以及电路的抗干扰性和稳定性。

六、进行电路仿真使用电子电路仿真软件，对设计的滤波器电路进行仿真。

通过仿真结果，可以验证滤波器的性能是否符合设计要求。

如果有需要，可以对电路进行调整和优化。

七、制作滤波器电路根据仿真结果，制作滤波器的实际电路。

二阶带通滤波器的设计二阶带通滤波器是一种滤波器，可以使特定频率范围内的信号通过，而将其他频率的信号抑制。

它通常由一个高通滤波器和一个低通滤波器级联组成。

在设计二阶带通滤波器时，需要确定滤波器的通带范围、通带增益、截止频率以及滤波器的类型等参数。

首先，我们需要确定滤波器的通带范围。

带通滤波器可以通过选择适当的通带上下限来实现。

通带上限和下限确定了滤波器在哪个频率范围内起作用。

例如，我们可以选择通带范围为500Hz到2kHz。

然后，确定滤波器的通带增益。

通带增益指的是滤波器在通带范围内的增益情况。

通常，滤波器的通带增益为0dB，表示不对信号进行增益或衰减。

但也可以根据实际需求，设置通带增益为正值或负值。

接下来，我们需要确定滤波器的截止频率。

截止频率是指信号衰减到一定程度的频率。

在带通滤波器中，我们需要选择低通滤波器和高通滤波器的截止频率。

低通滤波器的截止频率应高于通带上限，而高通滤波器的截止频率应低于通带下限。

一般来说，截止频率的选择应根据信号频谱分布和带宽要求来确定。

在选择截止频率之后，我们需要确定滤波器的类型。

常用的二阶带通滤波器类型包括巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。

它们在滤波器的通频带宽、衰减特性和相位响应等方面有不同的性能。

根据具体情况选择最适合的滤波器类型。

一旦确定了以上参数，我们可以开始设计二阶带通滤波器。

设计的主要步骤包括：1.设计低通滤波器：利用所选的滤波器类型，设计一个低通滤波器，其截止频率为所选的通带下限。

2.设计高通滤波器：同样地，利用所选的滤波器类型，设计一个高通滤波器，其截止频率为所选的通带上限。

3.级联滤波器：将低通滤波器和高通滤波器按级联方式连接，形成二阶带通滤波器。

4.调整参数：根据实际应用需求，调整滤波器的参数，如增益、截止频率等。

5.仿真和测试：利用计算机软件或硬件进行滤波器的仿真和测试，检查其频率响应和相位响应等性能是否满足要求。

总结起来，设计二阶带通滤波器需要确定滤波器的通带范围、通带增益、截止频率和滤波器类型等参数。

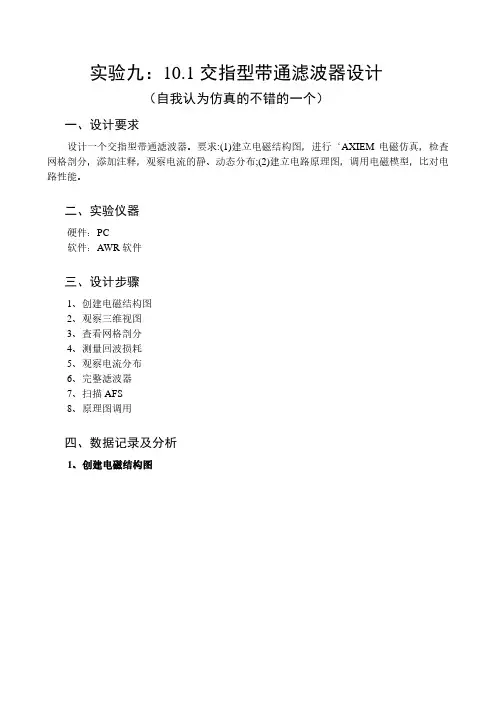

实验九：10.1交指型带通滤波器设计
（自我认为仿真的不错的一个）
一、设计要求
设计一个交指型带通滤波器。

要求:(1)建立电磁结构图，进行‘AXIEM电磁仿真，检查网格剖分，添加注释，观察电流的静、动态分布;(2)建立电路原理图，调用电磁模型，比对电路性能。

二、实验仪器
硬件：PC
软件：AWR软件
三、设计步骤
1、创建电磁结构图
2、观察三维视图
3、查看网格剖分
4、测量回波损耗
5、观察电流分布
6、完整滤波器
7、扫描AFS
8、原理图调用
四、数据记录及分析
1、创建电磁结构图
2、观察三维视图绘制导体：
3、查看网格剖分
4、测量回波损耗
5、观察电流分布
6、完整滤波器
7、扫描AFS
8、原理图调用最终结果：
可见最后1图和2图的结果一致！。

二阶带通滤波器的设计报告一、引言带通滤波器是一种能够通过特定频率范围内的信号，而抑制其他频率信号的电子滤波器。

二阶带通滤波器是一种常用的滤波器类型，具有较好的滤波效果和相对简单的电路结构。

本文将介绍二阶带通滤波器的设计方法与实现过程。

二、二阶带通滤波器的原理三、二阶带通滤波器的设计步骤1.确定滤波器的通带中心频率：根据具体应用需求，确定滤波器需要通过的频率范围，并取其中心频率为设计目标。

2.确定通带增益：根据应用需求，确定滤波器在通带范围内需要增益的大小。

3.计算滤波器的品质因子：品质因子（Q值）是评价滤波器带宽与衰减特性的重要参数。

根据设计要求和公式，计算出所需的Q值。

4.确定滤波器的截止频率：根据所需的通带带宽和中心频率，计算出滤波器的上下截止频率。

5.设计滤波器的电路结构：根据已知的截止频率、Q值和增益，选择适合的电路结构实现二阶带通滤波器。

6.计算滤波器的元件数值：根据所选电路结构和设计参数，计算出各个元件的数值。

7.绘制滤波器的电路原理图：将计算出的元件数值和电路结构绘制为电路原理图。

8.仿真与验证：使用电子仿真软件对滤波器的性能进行仿真与验证。

9.实际实现：根据电路原理图，选择适合的元器件进行实际的电路实现。

10.测试与调整：使用测试仪器对实际实现的滤波器进行测试，并根据测试结果进行调整，以达到设计要求。

四、实例以设计一个中心频率为1kHz，通带增益为10dB，通带带宽为500Hz的二阶带通滤波器为例进行说明。

1.确定滤波器的通带中心频率为1kHz。

2.确定通带增益为10dB。

3. 计算滤波器的品质因子。

根据公式Q=fc/BW，其中fc为中心频率，BW为通带带宽，计算得到Q=24.确定滤波器的截止频率。

根据中心频率和通带带宽，可以计算出滤波器的上下截止频率为900Hz和1100Hz。

5. 选择适合的电路结构。

本例选择经典的Sallen-Key滤波器结构进行设计。

6.计算滤波器的元件数值。

时给出了试验结果。

1 设计指标本文针对中心频率为300MHz 的LC滤波器，预期最终达到以下指标：（1）中心频率：；（2）1dB 带宽：5MHz ；（3）VSWR ： 1.5；（4）中心插损：；（5）带外抑制：，；（6）工作温度：-45℃～+65℃。

2 设计过程2.1 基本电路本文从J、K 变换出发，端口阻抗设置为50欧，计算出谐振电容和耦合电容值，设计出的电路如图1所示：300MHz 带通LC 滤波器的设计方法李丽华 秦 华 四川大学锦城学院电子信息工程系 四川成都 611731（1）其中R P 为图1中短接负载阻抗。

电感加载中参数由（2）确定：（2）解决了电基于电感加载之ADS 仿真，制作出成品2所示。

相对带宽为10%左3倍频处带外抑难以调并且中心频率偏离这是因为电感值太除此之外，0.8pF，因此我提高电感电容的值。

为了实现高的工作频率，将谐振电容图2矢网测试图网络出版时间：2013-12-19 16:10网络出版地址：/kcms/detail/11.3571.TN.20131219.1610.002.html型网络，然后再对级间耦合电路进行-T变换，使所有耦合电容元件的容值增大。

通过研究，有两种方法可提高电感，一是首尾电感抽头，二是多数人使用的诺顿变换。

经过比较，采用诺顿变换，即使在3GHz的频率处，衰减也能达50dB,而在相同工艺下，其它变换无法实现。

2.4 最终电路在图3电路原理图的基础上，采用 -T变换和诺顿变换对其进行改进，改进后的原理图如图7所示：通过制作，并精心调试，我们最终得图3变换后的最终电路图(3) 一般用途区：中，此位址空间( 30H~7FH并未加以定义，由使用者自由使用，可以存放程序变数用，然而程序执行时，可功能暂存器中。

以下将说明SFR中各暂存器的功能及用途：8051 单晶片的串列埠是全双工的，实际上SBUF 暂存器分开为两个不同的暂。

有源带通滤波器设计带通滤波器的设计一般包括四个主要步骤：定义设计参数、选择合适的滤波器类型、确定电路元件值、进行性能评估和调试。

下面将详细介绍这四个步骤。

第一步是定义设计参数。

在设计带通滤波器之前，我们需要明确以下几个参数：通带范围、阻带范围、滤波器的增益、频率响应以及电源电压。

通带范围是指滤波器能通过的频率范围，阻带范围是指滤波器能屏蔽的频率范围。

增益是指信号通过滤波器后的增益，频率响应是指滤波器对不同频率信号的响应情况。

电源电压是指滤波器所工作的电源电压。

第二步是选择合适的滤波器类型。

常见的滤波器类型有RC滤波器、RL滤波器、LC滤波器和活性滤波器等。

RC滤波器适用于低频信号的滤波，RL滤波器适用于高频信号的滤波，LC滤波器适用于中等频率信号的滤波，而活性滤波器通常具有更好的性能和灵活性。

第三步是确定电路元件值。

根据滤波器类型和设计参数，我们可以使用电路设计工具，如网络分析仪和电路设计软件，来计算出滤波器电路的元件值。

电路元件包括电阻、电容、电感和活性器件（如运放）等。

选择合适的元件值可以实现所需的滤波特性。

第四步是进行性能评估和调试。

在设计完成后，我们需要使用实际电路进行性能评估和调试。

这包括测量滤波器的频率响应、增益、相位移、失真程度和各个频段的信号衰减情况。

如果滤波器没有达到设计要求，我们可能需要对电路进行调整和优化。

总结起来，有源带通滤波器的设计涉及定义设计参数、选择滤波器类型、确定电路元件值和进行性能评估和调试等步骤。

这个过程需要结合理论知识和实际经验，以实现对特定频率范围信号的精确筛选。

设计任务书一、设计目的掌握二阶压控电压源有源滤波器的设计与测试方法二、设计要求和技术指标带通滤波器：通带增益 up A 2；中心频率：0f =1kHz ；品质因数Q=0.707.要求设计电路具有元件少、增益稳定、幅频响应好等特点。

2、设计内容及步骤（1）写出电路的传递函数，正确计算电路元件参数，选择器件，根据所选器件画出电路原理图，并用multisim 进行仿真。

（2）安装、调试有源滤波电路。

（3）设计实验方案，完成滤波器的滤波性能测试。

（4）画出完整电路图，写出设计总结报告。

三、实验报告要求1、写出设计报告，包括设计原理、设计电路、选择电路元器件参数、multisim 仿真结论。

2、组装和调试设计的电路检验该电路是否满足设计指标。

若不满足，改变电路参数值，使其满足设计题目要求。

3、测量电路的幅频特性曲线。

4、写出实验总结报告。

前言随着计算机技术的发展，模拟电子技术已经成为一门应用范围极广，具有较强实践性的技术基础课程。

电子电路分析与设计的方法也发生了重大的变革，为了培养学生的动手能力，更好的将理论与实践结合起来，以适应电子技术飞速的发展形势，我们必须通过对本次课程设计的理解，从而进一步提高我们的实际动手能力。

滤波器在日常生活中非常重要，运用非常广泛，在电子工程、通信工程、自动控制、遥测控制、测量仪器、仪表和计算机等技术领域，经常需要用到各种各样的滤波器。

随着集成电路的迅速发展，用集成电路可很方便地构成各种滤波器。

用集成电路实现的滤波器与其他滤波器相比，其波形质量、幅度和频率稳定性等性能指标，都有了很大的提高。

滤波器在电路实验和设备检测中具有十分广泛的用途。

现在我们通过对滤波器器的原理以及结构设计一个带通滤波器。

我们通过对电路的分析，参数的确定选择出一种最合适本课题的方案。

在达到课题要求的前提下保证最经济、最方便、最优化的设计策略。

RC有源滤波器设计1.1总方案设计1.1.1方案框图图1.1.1 RC有源滤波总框图1.1.2子框图的作用1 RC网络的作用在电路中RC网络起着滤波的作用，滤掉不需要的信号，这样在对波形的选取上起着至关重要的作用，通常主要由电阻和电容组成。

带通滤波器的特点和设计方法带通滤波器是一种电子设备，它可用于从信号中提取指定频率范围内的信号。

带通滤波器的设计方法和特点对于许多领域的电子工程师和无线通信专家来说至关重要。

本文将探讨带通滤波器的特点和设计方法，以帮助读者更好地理解和应用。

一、带通滤波器的特点带通滤波器的主要特点是只允许指定频率范围内的信号通过，其他频率的信号被阻止或衰减。

以下是带通滤波器的常见特点：1. 频率选择性：带通滤波器能够选择特定的频率范围，将该范围内的信号通过，而阻止其他频率的信号通过。

这种频率选择性是通过滤波器设计中的频率响应来实现的。

2. 信号衰减：带通滤波器可以对带外信号进行衰减，从而减少干扰或噪声的影响。

衰减程度取决于滤波器的设计和参数设置。

3. 相位响应：带通滤波器在指定频率范围内的信号通过时，具有相对稳定的相位响应。

这对于许多应用中需要保持信号相位一致的情况非常重要。

4. 可调性：某些带通滤波器可以进行参数调整，以满足不同的应用需求。

调整参数可以包括中心频率、带宽和通带衰减等。

二、带通滤波器的设计方法带通滤波器的设计涉及到滤波器类型的选择、频率响应的设计以及滤波器参数的优化。

下面是一些常见的带通滤波器设计方法：1. 选择滤波器类型：常见的带通滤波器类型包括但不限于RC（电阻-电容）滤波器、RL（电感-电阻）滤波器、LC（电感-电容）滤波器和磁性滤波器等。

根据应用需求和性能要求，选择适当的滤波器类型。

2. 设计频率响应：确定所需的中心频率和带宽。

中心频率是允许通过的信号频率的中心值，带宽是指允许通过的信号频率范围。

根据这些参数，设计频率响应曲线，以便在带通范围内具有所需的衰减和增益特性。

3. 优化滤波器参数：调整滤波器的参数，以实现所需的性能。

参数调整包括电阻、电容和电感等。

通过将这些参数优化，可以改善滤波器的频率选择性、信号衰减和相位响应等特性。

4. 滤波器实现和测试：将设计好的带通滤波器实现为电路或系统，并进行测试和验证。
