带通滤波器设计步骤

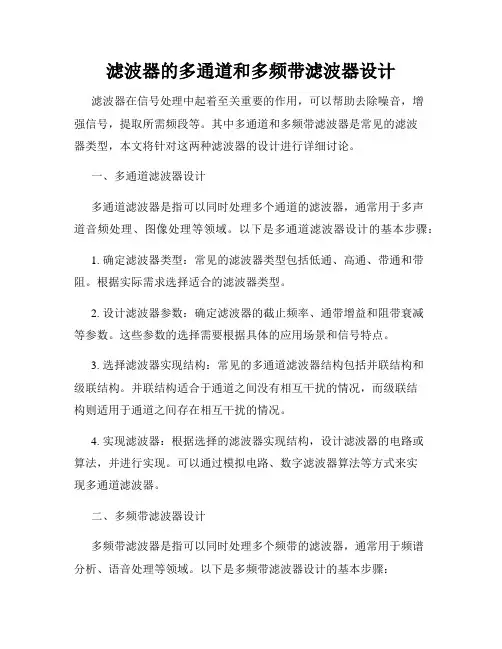

滤波器的多通道和多频带滤波器设计滤波器在信号处理中起着至关重要的作用，可以帮助去除噪音，增强信号，提取所需频段等。

其中多通道和多频带滤波器是常见的滤波器类型，本文将针对这两种滤波器的设计进行详细讨论。

一、多通道滤波器设计多通道滤波器是指可以同时处理多个通道的滤波器，通常用于多声道音频处理、图像处理等领域。

以下是多通道滤波器设计的基本步骤：1. 确定滤波器类型：常见的滤波器类型包括低通、高通、带通和带阻。

根据实际需求选择适合的滤波器类型。

2. 设计滤波器参数：确定滤波器的截止频率、通带增益和阻带衰减等参数。

这些参数的选择需要根据具体的应用场景和信号特点。

3. 选择滤波器实现结构：常见的多通道滤波器结构包括并联结构和级联结构。

并联结构适合于通道之间没有相互干扰的情况，而级联结构则适用于通道之间存在相互干扰的情况。

4. 实现滤波器：根据选择的滤波器实现结构，设计滤波器的电路或算法，并进行实现。

可以通过模拟电路、数字滤波器算法等方式来实现多通道滤波器。

二、多频带滤波器设计多频带滤波器是指可以同时处理多个频带的滤波器，通常用于频谱分析、语音处理等领域。

以下是多频带滤波器设计的基本步骤：1. 确定频带数量和范围：根据实际需求确定需要处理的频带数量和每个频带的范围。

2. 设计滤波器参数：对每个频带进行滤波器参数的设计，包括截止频率、通带增益和阻带衰减等。

3. 选择滤波器实现结构：常见的多频带滤波器结构包括并行结构和串联结构。

并行结构适合于频带之间没有相互干扰的情况，而串联结构则适用于频带之间存在相互干扰的情况。

4. 实现滤波器：根据选择的滤波器实现结构，设计滤波器的电路或算法，并进行实现。

可以采用模拟电路、数字滤波器算法等方式来实现多频带滤波器。

总结：多通道滤波器和多频带滤波器在信号处理中起到了重要的作用。

通过合理的滤波器设计，可以满足不同应用场景中的信号处理需求。

在设计过程中，需要考虑滤波器类型、参数选择、实现结构等因素，并选择适合的实现方式。

RC有源带通滤波器的设计有源带通滤波器是一种基本的滤波器电路，它可以选择性地通过一定频率范围内的信号，并且具有放大功能。

在设计有源带通滤波器之前，我们首先需要确定所需的滤波特性和频率范围，然后选择合适的滤波器类型和电路拓扑结构。

有源带通滤波器的一种常见电路拓扑结构是Sallen-Key结构，它由一级和二级滤波器级联组成。

在本次设计中，我们将以二级Sallen-Key 结构作为例子进行说明。

首先，我们需要确定所需的滤波特性和频率范围。

假设我们需要设计一个中心频率为1kHz，通带增益为10倍，带宽为500Hz的有源带通滤波器。

接下来，我们选择合适的滤波器类型，例如巴特沃斯滤波器。

接下来，依据设计要求，我们可以计算出滤波器的品质因子Q和截止频率。

品质因子Q可以通过以下公式计算得出：Q=中心频率/带宽因此，Q=1000Hz/500Hz=2截止频率可以通过以下公式计算得出：fc = 中心频率 / (2 * Q)因此，fc = 1000Hz / (2 * 2) = 250Hz根据所得到的Q和fc值，我们可以选择合适的滤波器元件数值，例如电容和电阻。

在Sallen-Key结构中，我们可以选择两个电容和三个电阻。

接下来，我们可以根据标准的频率响应公式计算电流放大器的增益和频率域特性。

有源带通滤波器的传输函数可以表示为：H(s)=-(s/ωc)*(1/(s^2+s/(Q*ωc)+1/(ωc^2)))其中，s是复频域变量，ωc是角频率。

通过计算得到的传输函数，我们可以绘制出滤波器的幅频响应图和相频响应图。

根据滤波器的幅频响应图，我们可以验证滤波器的增益特性和通带带宽范围。

根据滤波器的相频响应图，我们可以验证滤波器的相位特性。

在设计完成后，我们可以进行仿真和实际测试。

通过使用电子设计自动化(EDA)软件进行电路仿真，我们可以验证设计的性能和预测工作点。

在实际测试中，我们可以通过控制信号源和频谱分析仪来验证滤波器的频率特性和频率响应。

带通滤波器毕业设计带通滤波器毕业设计引言：在现代电子技术的发展中，滤波器是一种非常重要的电子元件。

它可以对信号进行处理，去除杂波和干扰，从而提高信号的质量。

而在电子工程师的毕业设计中，设计一个带通滤波器是一项常见的任务。

本文将介绍带通滤波器的原理、设计方法以及实际应用。

一、带通滤波器的原理带通滤波器是一种能够通过一定频率范围内的信号，而削弱其他频率信号的电子元件。

其原理是利用电容、电感和电阻等元件的组合，形成一个能够选择性地通过一定频率范围内信号的电路。

带通滤波器可以分为主动滤波器和被动滤波器两种类型。

主动滤波器采用了运算放大器等主动元件，能够提供放大和反馈功能，从而实现更精确的频率选择。

被动滤波器则只采用了电容、电感和电阻等被动元件，其频率响应相对较简单。

二、带通滤波器的设计方法1. 确定设计要求：在设计带通滤波器时，首先需要明确设计要求，包括通带范围、阻带范围、通带衰减和阻带衰减等参数。

这些参数将决定滤波器的性能和适用场景。

2. 选择滤波器类型：根据设计要求，选择适合的滤波器类型。

常见的带通滤波器类型有Butterworth滤波器、Chebyshev滤波器和Elliptic滤波器等。

它们在通带和阻带的衰减特性、相位响应等方面有所不同，因此需要根据具体需求进行选择。

3. 计算元件数值：根据选择的滤波器类型和设计要求，计算滤波器中各个元件的数值。

这包括电容、电感和电阻等元件的数值选择，以及元件的连接方式和拓扑结构。

4. 仿真和优化：通过电子设计自动化软件，进行滤波器的仿真和优化。

根据仿真结果，对滤波器的性能进行评估和调整，以达到设计要求。

5. 实际制作和测试：根据设计结果，制作实际的滤波器电路，并进行测试和验证。

测试结果将反馈给设计者，以便对设计进行进一步改进和优化。

三、带通滤波器的应用带通滤波器在电子领域有着广泛的应用。

以下是几个常见的应用场景：1. 语音信号处理：在通信系统中，带通滤波器可以用于去除语音信号中的噪声和杂音，提高通信质量。

滤波器是一种只传输指定频段信号，抑制其它频段信号的电路。

滤波器分为无源滤波器与有源滤波器两种：①无源滤波器:由电感L、电容C及电阻R等无源元件组成②有源滤波器:一般由集成运放与RC网络构成，它具有体积小、性能稳定等优点，同时，由于集成运放的增益和输入阻抗都很高，输出阻抗很低，故有源滤波器还兼有放大与缓冲作用。

利用有源滤波器可以突出有用频率的信号，衰减无用频率的信号，抑制干扰和噪声，以达到提高信噪比或选频的目的，因而有源滤波器被广泛应用于通信、测量及控制技术中的小信号处理。

从功能来上有源滤波器分为：低通滤波器（LPF）、高通滤波器（HPF）、带通滤波器（BPF）、带阻滤波器（BEF）、全通滤波器（APF）。

其中前四种滤波器间互有联系，LPF与HPF间互为对偶关系。

当LPF的通带截止频率高于HPF的通带截止频率时，将LPF与HPF相串联，就构成了BPF，而LPF与HPF并联，就构成BEF。

在实用电子电路中，还可能同时采用几种不同型式的滤波电路。

滤波电路的主要性能指标有通带电压放大倍数AVP、通带截止频率fP及阻尼系数Q等。

带通滤波器（BPF）（a）电路图(b)幅频特性图1 压控电压源二阶带通滤波器工作原理：这种滤波器的作用是只允许在某一个通频带范围内的信号通过，而比通频带下限频率低和比上限频率高的信号均加以衰减或抑制。

典型的带通滤波器可以从二阶低通滤波器中将其中一级改成高通而成。

如图1（a）所示。

电路性能参数通带增益中心频率通带宽度选择性此电路的优点是改变Rf和R4的比例就可改变频宽而不影响中心频率。

例．要求设计一个有源二阶带通滤波器，指标要求为：通带中心频率通带中心频率处的电压放大倍数：带宽：设计步骤：1）选用图2电路。

2）该电路的传输函数：品质因数：通带的中心角频率：通带中心角频率处的电压放大倍数：取，则：图2 无限增益多路负反馈有源二阶带通滤波器电路。

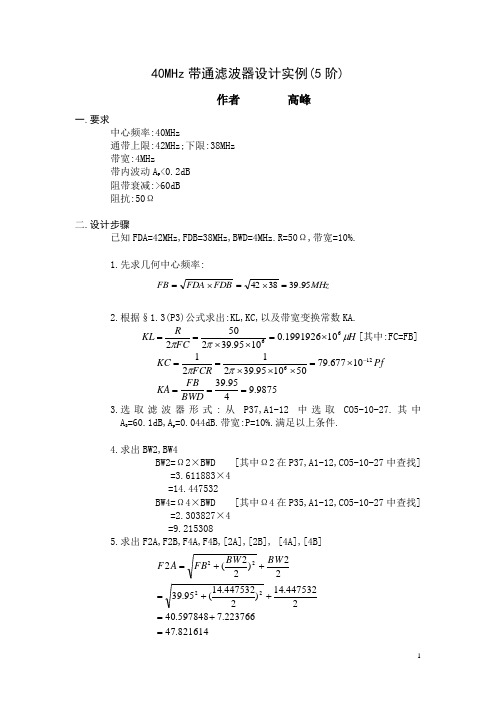

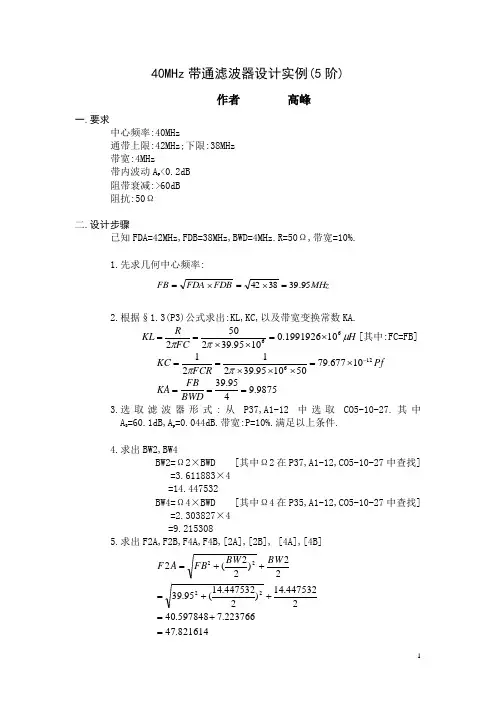

40MHz 带通滤波器设计实例(5阶)作者 高峰一.要求中心频率:40MHz通带上限:42MHz;下限:38MHz带宽:4MHz带内波动A P <0.2dB阻带衰减:>60dB阻抗:50Ω二.设计步骤已知FDA=42MHz,FDB=38MHz,BWD=4MHz.R=50Ω,带宽=10%.1.先求几何中心频率: MHz FDB FDA FB 95.393842=⨯=⨯=2.根据§1.3(P3)公式求出:KL,KC,以及带宽变换常数KA. H FC R KL μππ66101991926.01095.392502⨯=⨯⨯== [其中:FC=FB] Pf FCR KC 12610677.79501095.392121-⨯=⨯⨯⨯==ππ 9875.9495.39===BWD FB KA 3.选取滤波器形式:从P37,A1-12中选取CO5-10-27.其中A S =60.1dB,A p =0.044dB.带宽:P=10%.满足以上条件.4.求出BW2,BW4BW2=Ω2×BWD [其中Ω2在P37,A1-12,CO5-10-27中查找] =3.611883×4=14.447532BW4=Ω4×BWD [其中Ω4在P35,A1-12,CO5-10-27中查找] =2.303827×4=9.2153085.求出F2A,F2B,F4A,F4B,[2A],[2B], [4A],[4B] 821614.47223766.7597848.402447532.14)2447532.14(95.3922)22(22222=+=++=++=BW BW FB A F374082.33223766.7597848.402447532.14)2447532.14(95.3922)22(22222=-=-+=-+=BW BW FB B F 822489.44627654.4214835.402215308.9)2215308.9(95.3924)24(42222=+=++=++=BW BW FB A F607181.35627654.4214835.402215308.9)2215308.9(95.3924)24(42222=-=-+=-+=BW BW FB B F 6978869.1811614.4795.391)2(1]2[2222=+=+=A F FB A 4328967.2374082.3395.391)2(1]2[2222=+=+=B F FB B 7944043.1822489.4495.391)4(1]4[2222=+=+=A F FB A 2588047.2607181.3595.391)4(1]4[2222=+=+=B F FB B6.计算电路具体参数.L1=L1ˊ×KA ×KL (其中L1ˊ=CO5-10-27中C1) =0.9265×9.9875×0.1991926=1.84μHPf KC C 61.89.98750.9265677.79KA 1L 1=⨯=⨯'=L2A=L2ˊ×KA ×KL ×[2A] (其中L2ˊ= CO5-10-27中C2)=0.05866×9.9875×0.1991926×1.6978869 =0.1981439μHPf KC A C 9.5543289967.29875.905866.0677.79[2B]KA 2L 2=⨯⨯=⨯⨯'=L2B=L2ˊ×KA ×KL ×[2B] =0.05866×9.9875×0.1991926×2.4328967=0.284μHPf KC B C 1.806978869.19875.905866.0677.79[2A]KA 2L 2=⨯⨯=⨯⨯'=L3=L3ˊ×KA ×KL (其中L3ˊ=CO5-10-27中C3)=1.666×9.9875×0.1991926 =3.31μHPf KC C 789.49.98751.666677.79KA 3L 3=⨯=⨯'=L4A=L4ˊ×KA ×KL ×[4A] (其中L4ˊ= CO5-10-27中C4)=0.1607×9.9875×0.1991926×1.7944043 =0.574μHPf KC A C 978.212588047.29875.91607.0677.79[4B]KA 4L 4=⨯⨯=⨯⨯'=L4B=L4ˊ×KA ×KL ×[4B] =0.1607×9.9875×0.1991926×1.7944043=0.722μHPf KC B C 67.277944043.19875.91607.0677.79[4A]KA 4L 4=⨯⨯=⨯⨯'=L5=L5ˊ×KA ×KL=0.8363×9.9875×0.1991926=1.66μHPf KC C 54.99875.98363.0677.79KA 5L 5=⨯=⨯'=三.电路形式四.波形。

课程设计报告专业班级课程题目学号学生姓名指导教师年月一、设计题目：IIR 数字带通滤波器设计 二、设计目的1、巩固所学理论知识。

2、提高综合运用所学理论知识独立分析和解决问题的能力。

3、更好地将理论与实践相结合。

4、掌握信号分析与处理的基本方法与实现。

5、熟练使用MATLAB 语言进行编程实现。

三、设计要求采用适当方法基于MATLAB 设计一个IIR 带通滤波器，其中带通的中心频率为ωp0=0.5π，;通带截止频率ωp1=0.4π,ωp2=0.6π;通带最大衰减αp =3dB;阻带最小衰减αs =15dB;阻带截止频率ωs2=0.7π. 四、设计原理1.用脉冲相应不变法设计IIR 数字滤波器利用模拟滤波器来设计数字滤波器，也就是使数字滤波器能模仿模拟滤波器的特性，这种模仿可以从不同的角度出发。

脉冲响应不变法是从滤波器的脉冲响应出发，使数字滤波器的单位脉冲响应序列h (n )模仿模拟滤波器的冲激响应h a (t )，即将h a (t )进行等间隔采样，使h (n )正好等于h a (t )的采样值，满足 h (n )=h a (nT )式中,T 是采样周期。

如果令H a (s )是h a(t )的拉普拉斯变换，H (z )为h (n )的Z 变换，利用采样序列的Z 变换与模拟信号的拉普拉斯变换的关系得(1-1)则可看出，脉冲响应不变法将模拟滤波器的S 平面变换成数字滤波器的Z 平面，这个从s 到z 的变换z =e sT 是从S 平面变换到Z 平面的标准变换关系式。

⎪⎭⎫ ⎝⎛-=Ω-=∑∑∞-∞=∞-∞==k T j s X T jk s X Tz X k a s k a ez sTπ21)(1)(图1-1脉冲响应不变法的映射关系由（1-1）式，数字滤波器的频率响应和模拟滤波器的频率响应间的关系为(1-2)这就是说，数字滤波器的频率响应是模拟滤波器频率响应的周期延拓。

正如采样定理所讨论的，只有当模拟滤波器的频率响应是限带的，且带限于折叠频率以内时，即(1-3)才能使数字滤波器的频率响应在折叠频率以内重现模拟滤波器的频率响应，而不产生混叠失真，即|ω|<π (1-4)但是，任何一个实际的模拟滤波器频率响应都不是严格限带的，变换后就会产生周期延拓分量的频谱交叠，即产生频率响应的混叠失真，如图7-4所示。

带通滤波器设计--模拟电⼦技术课程设计报告模拟电⼦技术课程设计报告带通滤波器设计班级：⾃动化1202姓名：杨益伟学号：120900321⽇期：2014年7⽉2⽇信息科学与技术学院⽬录第⼀章设计任务及要求1、1设计概述------------------------------------31、2设计任务及要求------------------------------3 第⼆章总体电路设计⽅案2、1设计思想-----------------------------------42、2各功能的组成-------------------------------52、3总体⼯作过程及⽅案框图---------------------5 第三章单元电路设计与分析3、1各单元电路的选择---------------------------63、2单元电路软件仿真---------------------------8 第四章总体电路⼯作原理图及电路仿真结果4、1总体电路⼯作原理图及元件参数的确定---------94、2总体电路软件仿真---------------------------11 第五章电路的组构与调试5、1使⽤的主要仪器、仪表-----------------------125、2测试的数据与波形---------------------------125、3组装与调试---------------------------------145、4调试出现的故障及解决⽅法-------------------14 第六章设计电路的特点及改进⽅向6、1设计电路的特点及改进⽅向-------------------14 第七章电路元件参数列表7、1 电路元件⼀览表---------------------------15 第⼋章结束语8、1 对设计题⽬的结论性意见及改进的意向说明----168、2 总结设计的收获与体会----------------------16 附图(电路仿真总图、电路图)参考⽂献第⼀章设计任务及要求1、1设计概述：带通滤波器是指允许某⼀频率范围内的频率分量通过、其他范围的频率分量衰减到极低⽔平的滤波器。

基于ADS的平⾏耦合微带线带通滤波器的设计基于ADS的平⾏耦合微带线带通滤波器的设计摘要：本⽂介绍了平⾏耦合微带线带通滤波器的电路结构，阐述了设计带通滤波器的⽅法，最后给出了相对带宽为10%的滤波器设计的实例及仿真分析结果，证明了该⽅法的可⾏性和便捷性。

关键词: ADS; 微带线；带通滤波器；优化0 引⾔微带滤波器具有⼩型化、⾼性能、低成本等优点，在射频电路系统设计中得到⼴泛的应⽤。

其主要技术指标包括传输特性的插⼊损耗及回波损耗，通带内的相移与群时延，寄⽣通带等参数。

传统的设计⽅法是通过经验公式和查表来求得相关参数，⽅法繁琐且精度不⾼。

近年来，随着射频CAD软件的不断发展，微带滤波器的设计也进⼊了⼀个全新的阶段。

借助CAD软件可以避开复杂的理论计算，进⼀步精确和调整设计参数，确保设计出的滤波器特性符合技术要求。

本⽂通过ADS软件对平⾏耦合微带线带通滤波器进⾏优化仿真设计，证明了该⽅法的可⾏性和便捷性。

1微带带通滤波器的理论设计⽅法1.1 微带带通滤波器主要指标和基本设计思想微带滤波器的主要技术指标包括以下⼏个:(1) 通带边界频率与通带内衰减、起伏, 以及阻带边界频率与阻带衰减;(2) 通带的输⼊电压驻波⽐;(3) 通带内的相移与群时延;(4) 寄⽣通带, 它是由于分布参数传输线的周期性频率特性引起的, 即离设计通带⼀定处⼜产⽣了通带。

微波带通滤波器应⽤⼴泛, 结构多样, 但以微带线实现带通滤波器的结构种类有限, 为此,本⽂以平⾏耦合微带线为例来设计微带带通滤波器。

由于单个带通滤波器单元不能提供良好的滤波响应及陡峭的通带- 阻带过渡, ⽽通过级连基本的带通滤波器单元则可以得到⾼性能的滤波效果。

图1所⽰是⼀种多节耦合微带线带通滤波器的结构⽰意图, 这种结构不要求对地连接, 因⽽结构简单, 易于实现, 这是⼀种应⽤⼴泛的滤波器。

整个电路可以印制在很薄(⼩于1mm) 的介质基⽚上;其纵向尺⼨虽和⼯作波长可以⽐拟, 但采⽤⾼介电常数的介质基⽚则可使线上的波长⽐⾃由空间缩⼩⼏倍; 此外, 整个微带电路元件共⽤⼀个接地板, 且只需由导体带条构成电路图形, 因⽽结构⼤为紧凑, ⼤⼤减⼩了其体积和重量。

二阶带通滤波器引言滤波器是信号处理中常用的工具，它可以通过改变信号的频谱来实现信号的处理和分析。

在滤波器的分类中，二阶带通滤波器是一种常见且有实际应用的滤波器。

本文将介绍二阶带通滤波器的基本概念、设计方法以及其在信号处理中的应用。

一、二阶带通滤波器的基本概念1.1 二阶滤波器的定义二阶滤波器指的是滤波器的阶数为2的滤波器。

阶数表示滤波器对信号的响应能力，阶数越高，滤波器对信号的处理能力越强。

1.2 带通滤波器的定义带通滤波器是指在一定频率范围内放行信号，而将其他频率范围内的信号抑制掉的滤波器。

带通滤波器通常由一个低通滤波器和一个高通滤波器级联而成。

1.3 二阶带通滤波器的特性二阶带通滤波器具有以下特性：•适用于音频和语音处理等应用；•可以选择滤波器的中心频率、带宽和衰减等参数；•可以实现有源或无源滤波器，适应不同的系统需求；•具有较好的相位响应和幅频特性。

二、二阶带通滤波器的设计二阶带通滤波器的设计过程包括确定滤波器的频率响应和参数。

2.1 选择滤波器类型常见的二阶带通滤波器类型有巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。

不同的滤波器类型具有不同的特性，选择适合应用场景的滤波器类型是设计过程的第一步。

2.2 确定中心频率和带宽根据需要滤波的信号频率范围，确定带通滤波器的中心频率和带宽。

中心频率是指带通滤波器放行信号的中心频率，带宽是指带通滤波器放行信号的频率范围。

2.3 设计滤波器响应根据选择的滤波器类型和中心频率、带宽的要求，设计带通滤波器的频率响应。

常用的设计方法有频域法和时域法等。

2.4 参数调整和优化根据设计的频率响应，对滤波器的参数进行调整和优化，以满足实际应用的需求。

三、二阶带通滤波器的应用二阶带通滤波器在信号处理中具有广泛的应用。

以下是二阶带通滤波器的一些典型应用：3.1 音频处理在音频处理中，二阶带通滤波器可应用于语音增强、音频均衡和音效处理等环节。

通过控制滤波器的中心频率和带宽等参数，可以选择性地增强或抑制特定频率的音频信号。

q=s/B
p s2 lu s(u l )
H (s) G( p) p s2lu s(u l )
总结模拟带通的设计步骤：
(1)确定模拟带通滤波器的技术指标，即：
带通上限频率 u ，带通下限频率 l 下阻带上限频率 s1 ,上阻带下限频率 s 2
通带中心频率 02 lu ，通带宽度 B u l
p2 2p 1
去归一化，将p=s/Ωc代入上式得到：
G(s)
2c
s2 2cs c2

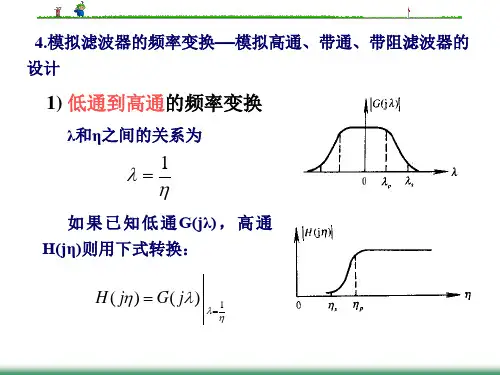

(5) 将模拟低通转换成模拟高通。将G(s)
的变量换成1/s，得到模拟高通Ha(s)：
Ha
(s)
G(1) s
2c s2
2c s2 2cs
1
(6)用双线性变换法将模拟高通H (s)转换成数字高
通H(z)：
H(z)
p
1, s
s p
3.71
(4)设计归一化模拟低通滤波器G(p)。模拟低通滤 波器的阶数N计算如下：
N lg ksp
lg sp
ksp
100.1 p 100.1s
1 1
0.1803
sp
s p
3.71
N 1.31, N 2
查表6.2.1，得到归一化模拟低通传输函数G(p)为
G( p)
1
u
1.453rad
/
s
l
2 tan
1 2
l
1.019rad
/
s
s2
2 tan
1 2
s
2
2rad
/
s
s1
2
tan
1 2
s1
0.650rad
/
s
0 ul 1.217rad / s (通带中心频率) B u l 0.434rad / s (带宽)

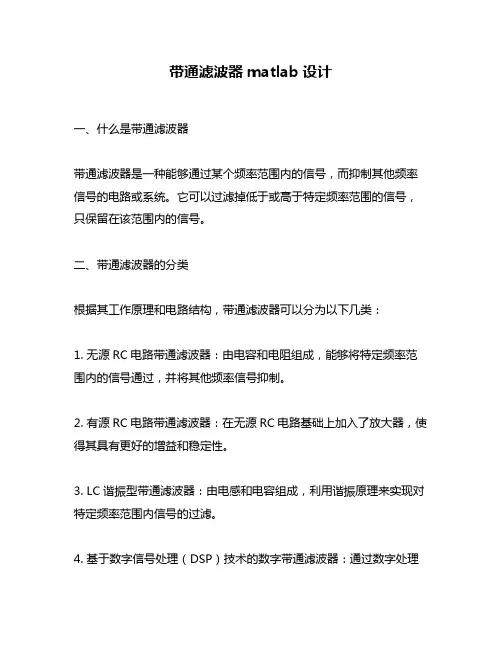

带通滤波器matlab设计一、什么是带通滤波器带通滤波器是一种能够通过某个频率范围内的信号，而抑制其他频率信号的电路或系统。

它可以过滤掉低于或高于特定频率范围的信号，只保留在该范围内的信号。

二、带通滤波器的分类根据其工作原理和电路结构，带通滤波器可以分为以下几类：1. 无源RC电路带通滤波器：由电容和电阻组成，能够将特定频率范围内的信号通过，并将其他频率信号抑制。

2. 有源RC电路带通滤波器：在无源RC电路基础上加入了放大器，使得其具有更好的增益和稳定性。

3. LC谐振型带通滤波器：由电感和电容组成，利用谐振原理来实现对特定频率范围内信号的过滤。

4. 基于数字信号处理（DSP）技术的数字带通滤波器：通过数字处理算法来实现对特定频率范围内信号的过滤。

三、使用matlab设计带通滤波器在matlab中设计带通滤波器需要进行以下步骤：1. 确定滤波器类型：根据实际需求选择合适的带通滤波器类型。

2. 确定滤波器参数：根据所需的频率范围、通带增益、阻带衰减等参数，计算出滤波器的具体参数。

3. 选择合适的设计方法：可以采用基于模拟电路设计方法或数字信号处理（DSP）设计方法。

4. 编写matlab代码：根据所选设计方法，编写相应的matlab代码进行滤波器设计。

5. 仿真验证：利用matlab进行仿真验证，检查滤波器是否符合预期要求。

四、基于模拟电路设计方法1. 无源RC电路带通滤波器无源RC电路带通滤波器由一个并联的电容和电阻组成。

其传输函数为：H(s) = 1 / (sRC + 1)其中R为电阻值，C为电容值，s为复变量。

通过调整RC值可以实现对特定频率范围内信号的过滤。

在matlab中可以使用bode函数绘制该滤波器的幅频响应曲线，从而进行验证和优化。

2. 有源RC电路带通滤波器有源RC电路带通滤波器在无源RC电路基础上加入了一个放大器，使得其具有更好的增益和稳定性。

其传输函数为：H(s) = - Rf / (1 + sRfCf) * 1 / (sRC + 1)其中Rf为放大器反馈电阻值，Cf为放大器反馈电容值。

语音处理是最早应用数字滤波器的领域之一，也是最早推动数字信号处理理论发展的领域之一。该领域主要包括5个方面的内容：第一，语音信号分析。即对语音信号的波形特性，统计特性，模型参数等进行分析计算。第二，语音合成。即利用专用硬件或在通用计算机上运行软件来产生语音。第三，语音识别。即利用专用硬件或计算机识别人的讲话，或者识别说话的人。第四，语音增强。即从噪音或者干扰中提取被掩盖的语音信号。第五，语音编码。主要用于语音数据的压缩，目前已经建立了一系列语音编码国际标准，大量用于通信和音频处理。
1.2利用窗函数法设计FIR滤波器
1.2.1窗函数法设计FIR滤波器的基本思想
窗函数法的基本思想是要选取某一种合适的理想频率选择性滤波器，这种滤波器总是有一个非因果，无限长的脉冲响应，然后将它的脉冲响应截断（或加窗）以得到一个线性相位和因果的FIR滤波器，因为必须设计一个因果可实现的FIR滤波器[1]。
（5）布莱克曼窗
布莱克曼窗的幅度函数主要由五部分组成，他们的位移都不同，其幅度也是不同的W （w）使旁瓣再进一步抵消。旁瓣峰值幅度进一步增加，其幅度谱主瓣宽度是矩形窗的3倍。设计程序时用backman函数调用。
（6）凯塞窗
以上几种窗函数是各以一定主瓣加宽为代价，来换取某种程度的旁瓣抑制，窗函数的主瓣宽度和旁瓣峰值衰耗是矛盾的，一项指标的提高总是以另一项指标的下降为代价，窗口选择实际上是对两项指标作权衡。而两项指标是跳变的，于是有人提出可调整窗，适当修改参数，可在这两项指标间作连续的选择。常用的可调整窗是凯塞（Kaiser）窗。而凯窗则是全面地反映主瓣与旁瓣衰减之间的交换关系，可以在它们两者之间自由地选择它们的比重。
频带为F的连续信号 f(t)可用一系列离散的采样值f(t1),f(t1±Δt)，f(t1±2Δt)，...来表示,只要这些采样点的时间间隔Δt≤1/2F，便可根据各采样值完全恢复原来的信号f(t)。这是时域采样定理的一种表述方式。时域采样定理的另一种表述方式是：当时间信号函数f(t)的最高频率分量为fm时,f(t)的值可由一系列采样间隔小于或等于1/2fm的采样值来确定,即采样点的重复频率f≥2fm。

8设计一个带通滤波器。

技术要求为：中心频率1227.6MHz ；3dB 带宽：200MHz ；插入损耗：<1dB ；带内波动：<1dB;20dB 矩形系数：<3;外接传输线阻抗：50Ohm ；驻波系数：<1.5;要求在通带内相位保持线性小于正负3度。

解：（1）计算低通滤波器原型的相应参数。

选取切比雪夫低通原型，具体参数为： 中心频率=0ω 1227.6MHz ，带宽200MHz ，截止频率z 6.13271MH =ω，通带最大衰减B L Ar d 3=,由矩形系数可得阻带边频z 6.1527MH s =ω，阻带最小衰减B L As d 23=。

相对带宽163.06.1227200f f -f 012===W 48.3110011-=⎪⎪⎭⎫ ⎝⎛-='s s s f f f f W ω 704.2120022=⎪⎪⎭⎫ ⎝⎛-='s s s f f f f W ω 由于'<'12s s ωω，故用'2s ω选定n 。

111010=-=A rL ε020.2]/)110(['1101=-≥--sL ch chn A Sωε，故n=3. 查表可得梯形电路归一化元件值：7117.0,348.3,0000.123140=====g g g g g （2）我们采用级联耦合微带线来设计带通滤波器，首先确定J 变换器导纳1659.02 2765.022102301210034001======g g WY J Y J g g WY J Y J ππ，计算传输线的奇模，偶模特性阻抗 ])(1[21,01,001,0++++-=i i i i i i o J Z J Z Z Z ])(1[21,01,001,0+++++=i i i i i i eJ Z J Z Z Z（3）采用ADS 仿真滤波器需要4节耦合微带线级联，由上表可知1,4号微带线参数相同，2,3号微带线参数相同。

sallen-key 结构的二阶巴特沃斯带通滤波器摘要：一、Sallen-Key结构简介1.结构特点2.应用场景二、二阶巴特沃斯带通滤波器原理1.巴特沃斯滤波器特性2.二阶滤波器设计方法三、Sallen-Key结构二阶巴特沃斯带通滤波器设计步骤1.确定滤波器参数2.构建Sallen-Key拓扑结构3.计算滤波器频率响应4.优化滤波器性能四、应用实例与仿真分析1.设计要求2.仿真软件介绍3.滤波器性能验证五、总结与展望1.Sallen-Key结构二阶巴特沃斯带通滤波器优势2.潜在改进方向正文：一、Sallen-Key结构简介1.结构特点Sallen-Key结构是一种常见的无源电子滤波器拓扑结构，具有良好的频率响应特性。

它主要由两个电容和一个电阻组成，形成一个带有放大器的二阶滤波器。

由于其结构简单、性能优越，被广泛应用于各种电子系统中。

2.应用场景Sallen-Key结构适用于需要窄带通、低失真、高抑制比的滤波器设计场景。

例如，在通信、音频处理、传感器信号处理等领域，对信号的滤波处理有着广泛的应用需求。

二、二阶巴特沃斯带通滤波器原理1.巴特沃斯滤波器特性巴特沃斯滤波器是一种最平滑的滤波器，具有零阶截止频率附近波动小的特点。

它能够有效地抑制高频干扰和低频噪声，实现信号的净化。

2.二阶滤波器设计方法二阶滤波器的设计主要依据巴特沃斯滤波器的频率响应特性，通过选取合适的电容和电阻参数来实现。

常见的二阶滤波器类型有Butterworth、Chebyshev、Elliptic等，其中Butterworth滤波器具有频率响应平滑、无纹波等优点。

三、Sallen-Key结构二阶巴特沃斯带通滤波器设计步骤1.确定滤波器参数设计前需确定滤波器的截止频率、通带衰减、阻带衰减等性能指标。

2.构建Sallen-Key拓扑结构根据Sallen-Key结构原理，构建滤波器电路图，包括放大器、电容、电阻等元件。

3.计算滤波器频率响应利用电路仿真软件，如Multisim、LTspice等，对滤波器进行仿真，得到频率响应曲线。

郑州交通职业学院期末论文实验项目名称带通滤波器Butterworth的设计所属课程名称计算机控制技术实验日期学历班级学号姓名指导老师一、滤波器概述对特定频率的频点或该频点以外的频率进行有效滤除的电路，就是滤波器。

其功能就是得到一个特定频率或消除一个特定频率，利用这个特性可以将通过滤波器的一个方波群或复合噪波，而得到一个特定频率的正弦波。

1、滤波器的分类（1）.按所处理的信号分为模拟滤波器和数字滤波器两种。

（2）.按所通过信号的频段分为低通、高通、带通和带阻滤波器四种。

低通滤波器：它允许信号中的低频或直流分量通过，抑制高频分量或干扰和噪声。

高通滤波器：它允许信号中的高频分量通过，抑制低频或直流分量。

带通滤波器：它允许一定频段的信号通过，抑制低于或高于该频段的信号、干扰和噪声。

带阻滤波器：它抑制一定频段内的信号，允许该频段以外的信号通过。

（3）.按所采用的元器件分为无源和有源滤波器两种。

无源滤波器：仅由无源元件(R、L 和C)组成的滤波器，它是利用电容和电感元件的电抗随频率的变化而变化的原理构成的。

这类滤波器的优点是：电路比较简单，不需要直流电源供电，可靠性高；缺点是：通带内的信号有能量损耗，负载效应比较明显，使用电感元件时容易引起电磁感应，当电感L较大时滤波器的体积和重量都比较大，在低频域不适用。

有源滤波器：由无源元件(一般用R和C)和有源器件(如集成运算放大器）组成。

这类滤波器的优点是：通带内的信号不仅没有能量损耗，而且还可以放大，负载效应不明显，多级相联时相互影响很小，利用级联的简单方法很容易构成高阶滤波器，并且滤波器的体积小、重量轻、不需要磁屏蔽(由于不使用电感元件）；缺点是：通带范围受有源器件(如集成运算放大器）的带宽限制，需要直流电源供电，可靠性不如无源滤波器高，在高压、高频、大功率的场合不适用。

2、数字滤波器与模拟滤波器相对应，在离散系统中广泛应用数字滤波器。

它的作用是利用离散时间系统的特性对输入信号波形或频率进行加工处理。

滤波器设计通常包括以下步骤：明确设计要求：确定滤波器的类型、频率范围、阻带衰减要求、插入损耗限制等，以及所需的性能指标和参数。

确定滤波器结构：根据设计要求，选择适合的滤波器结构，如低通、高通、带通、带阻等。

常见的滤波器结构包括巴特沃斯滤波器、切比雪夫滤波器、椭圆滤波器等。

计算滤波器系数：根据设计要求和所选定的滤波器结构，计算滤波器的系数。

这一步通常需要运用数学和数字信号处理的基本原理，如傅里叶变换、拉普拉斯变换等。

优化滤波器性能：根据设计要求和计算出的滤波器系数，优化滤波器的性能，包括调整滤波器的阶数、调整系数的值等。

实现滤波器：将计算出的滤波器系数应用于实际的信号处理中，实现滤波器的功能。

这一步通常需要编写代码或使用相应的软件工具。

测试与验证：对实现的滤波器进行测试和验证，确保其性能符合设计要求。

测试过程中可以使用仿真信号或实际信号，通过比较滤波前后的信号，评估滤波器的性能。

总之，滤波器设计是一个复杂的过程，需要综合考虑设计要求、滤波器结构、性能优化和实现等多个方面。

在实际应用中，还需要根据具体情况选择合适的算法和工具进行滤波器设计。

基于ads的平行耦合微带线带通滤波器的设计及优化平行耦合微带线带通滤波器是一种常用的微波滤波器。

它由多个耦合微带线和微带线构成，具有较好的带通特性和较小的插入损耗。

设计和优化这种滤波器通常采用ADS软件，下面分为两个部分进行详细解释。

1.设计部分（1）确定滤波器参数首先需要确定滤波器的工作频率范围、中心频率、通带和阻带带宽等参数。

这些参数可以根据具体应用需求进行确定。

（2）选择线路结构根据确定的滤波器参数，选择合适的线路结构。

常用的线路结构有串联、平行、串平联和并联等，平行耦合结构是实现带通滤波器较为常用的一种。

（3）确定线路尺寸确定线路结构后，需要根据工作频率、介质常数和板厚等参数，计算出每条线路的宽度和长度。

这里需要考虑线路的带宽和损耗等因素，通常采用求解电磁场分布的方法进行计算。

（4）设计耦合结构在平行耦合结构中，需要设计合适的耦合结构来实现合适的耦合强度。

常用的耦合结构有传输线耦合、缝隙耦合、开放环耦合等。

（5）确定滤波器连接方式根据线路结构和耦合结构的设计，确定滤波器的连接方式和序列。

这里需要考虑滤波器的带宽和衰减等因素。

2.优化部分滤波器的优化常常包括两个方面：性能优化和制造优化。

（1）性能优化针对滤波器的频率响应、损耗和抑制等性能，可以采用ADS软件提供的优化工具进行优化。

这里可以采用基于突变搜索和梯度搜索的不同优化算法，以达到滤波器尽可能优化的目的。

（2）制造优化制造优化主要是针对滤波器的制造工艺和工艺容差进行优化，以达到成本和生产效率方面的优化。

通常还需要考虑滤波器的布局、线宽度和间距等制造要素。

在整个设计和优化的过程中，需要进行仿真和测试，以验证滤波器的性能和有效性。

同时，需要充分考虑不同要素的交互影响和优化目标的平衡。
