51仿真器原理图及制作过程

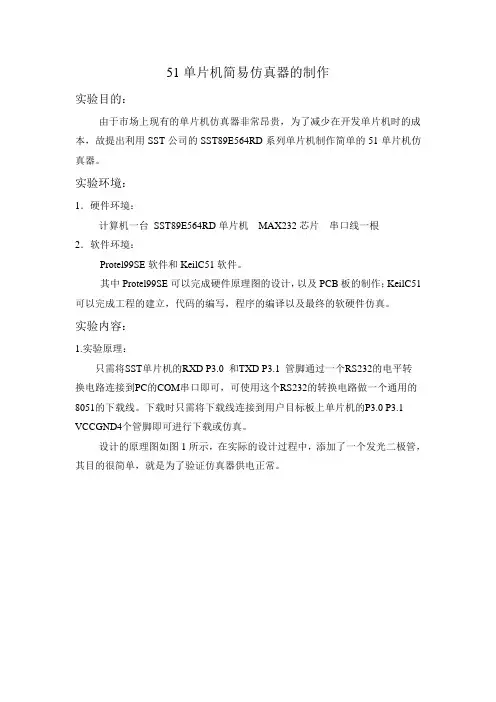

51单片机简易仿真器的制作实验目的：由于市场上现有的单片机仿真器非常昂贵，为了减少在开发单片机时的成本，故提出利用SST公司的SST89E564RD系列单片机制作简单的51单片机仿真器。

实验环境：1．硬件环境：计算机一台SST89E564RD单片机MAX232芯片串口线一根2．软件环境：Protel99SE软件和KeilC51软件。

其中Protel99SE可以完成硬件原理图的设计，以及PCB板的制作；KeilC51可以完成工程的建立，代码的编写，程序的编译以及最终的软硬件仿真。

实验内容：1.实验原理：只需将SST单片机的RXD P3.0 和TXD P3.1 管脚通过一个RS232的电平转换电路连接到PC的COM串口即可，可使用这个RS232的转换电路做一个通用的8051的下载线。

下载时只需将下载线连接到用户目标板上单片机的P3.0 P3.1 VCCGND4个管脚即可进行下载或仿真。

设计的原理图如图1所示，在实际的设计过程中，添加了一个发光二极管，其目的很简单，就是为了验证仿真器供电正常。

图1 SST89E564单片机仿真器原理图设计的SST89E564单片机仿真器的PCB 板如图2所示，在设计并印制PCB 板之后，硬件电路的设计就完成了。

图2 SST89E564单片机仿真器PCB板2．实验步骤：1）通过SST 串口下载软件BootLoader 下载SOFTICE 监控代码由于SST的MCU在出厂时已经将BOOT LOADER的下载监控程序写入到芯片中，因此无需编程器就可通过SST BOOT-STRAP LOADER软件工具将用户程序下载到SST的MCU中，从而运行用户程序。

SST BOOT-STRAP LOADER软件工具还可将原来的MCU内部的下载监控程序转换为SoftICE的监控程序，从而实现SOFTICE的仿真功能。

执行SSTEasyIAP11F.exe软件运行SST Boot-Strap Loader，在内部模式下检测到对应器件的型号后，SoftICE固件通过按SoftICE菜单下“Download SoftICE”选项下载，便将SoftICE固件下载到MCU 。

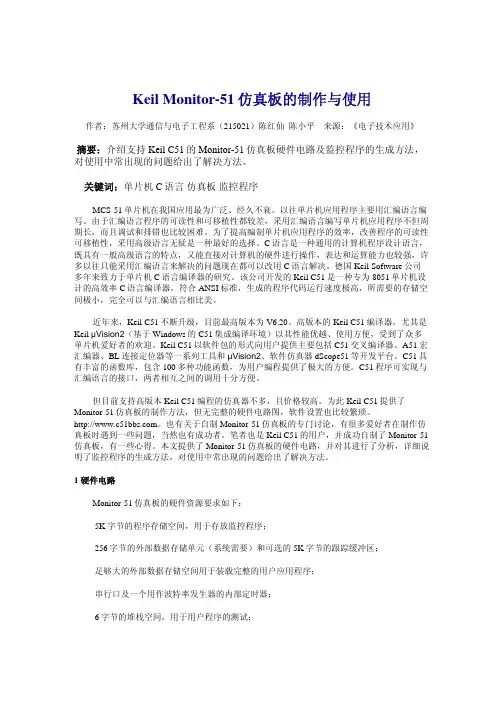

Keil Monitor-51仿真板的制作与使用摘要: 介绍支持Keil C51的Monitor-51仿真板硬件电路及监控程序的生成方法,对使用中常出现的问题给出了解决方法。

关键词: 单片机 C语言仿真板监控程序MCS-51单片机在我国应用最为广泛、经久不衰。

以往单片机应用程序主要用汇编语言编写。

由于汇编语言程序的可读性和可移植性都较差,采用汇编语言编写单片机应用程序不但周期长,而且调试和排错也比较困难。

为了提高编制单片机应用程序的效率,改善程序的可读性和可移植性,采用高级语言无疑是一种最好的选择。

C语言是一种通用的计算机程序设计语言,既具有一般高级语言的特点,又能直接对计算机的硬件进行操作,表达和运算能力也较强,许多以往只能采用汇编语言来解决的问题现在都可以改用C语言解决。

德国Keil Software公司多年来致力于单片机C语言编译器的研究。

该公司开发的Keil C51是一种专为8051单片机设计的高效率C语言编译器,符合ANSI标准,生成的程序代码运行速度极高,所需要的存储器空间极小,完全可以与汇编语言相媲美。

近年来,Keil C51不断升级,目前最高版本为V6.20。

高版本的Keil C51编译器,尤其是Keil μVision2 (基于Windows的C51集成编译环境)以其性能优越、使用方便,受到了众多单片机爱好者的欢迎。

Keil C51以软件包的形式向用户提供主要包括C51交叉编译器、A51宏汇编器、BL连接定位器等一系列工具和μVision2、软件仿真器dScope51等开发平台。

C51具有丰富的函数库,包含100多种功能函数,为用户编程提供了极大的方便。

C51程序可以实现与汇编语言的接口,两者相互之间的调用十分方便。

但目前支持高版本Keil C51编程的仿真器不多,且价格较高。

为此Keil C51提供了Monitor-51仿真板的制作方法,但无完整的硬件电路图,软件设置也比较繁琐。

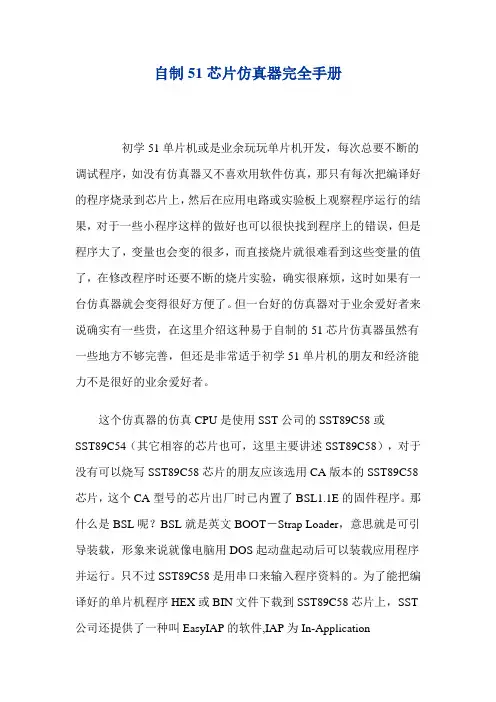

自制51芯片仿真器完全手册初学51单片机或是业余玩玩单片机开发，每次总要不断的调试程序，如没有仿真器又不喜欢用软件仿真，那只有每次把编译好的程序烧录到芯片上，然后在应用电路或实验板上观察程序运行的结果，对于一些小程序这样的做好也可以很快找到程序上的错误，但是程序大了，变量也会变的很多，而直接烧片就很难看到这些变量的值了，在修改程序时还要不断的烧片实验，确实很麻烦，这时如果有一台仿真器就会变得很好方便了。

但一台好的仿真器对于业余爱好者来说确实有一些贵，在这里介绍这种易于自制的51芯片仿真器虽然有一些地方不够完善，但还是非常适于初学51单片机的朋友和经济能力不是很好的业余爱好者。

这个仿真器的仿真CPU是使用SST公司的SST89C58或SST89C54（其它相容的芯片也可，这里主要讲述SST89C58），对于没有可以烧写SST89C58芯片的朋友应该选用CA版本的SST89C58芯片，这个CA型号的芯片出厂时已内置了BSL1.1E的固件程序。

那什么是BSL呢？BSL就是英文BOOT－Strap Loader，意思就是可引导装载，形象来说就像电脑用DOS起动盘起动后可以装载应用程序并运行。

只不过SST89C58是用串口来输入程序资料的。

为了能把编译好的单片机程序HEX或BIN文件下载到SST89C58芯片上，SST 公司还提供了一种叫EasyIAP的软件,IAP为In-ApplicationProgramming，有了这个软件就可以把SST89C54变为在线下载的实验器。

在这里不详述EasyIAP的使用，只讲述如何利用它去把SST89C58升级为带SoftICE固件程序的51仿真器。

图1SST89C58一、制作带串口的的最小化应用板无论是EasyIAP还是仿真器，都需要用串行口使SST89C58芯片和PC上位机进行通讯传输数据，因此我们先要制作一个带RS232/TTL转换的应用板，如果你的51实验电路板或目标电路板已带有这样的电路那么你就可以跳过这一段了。

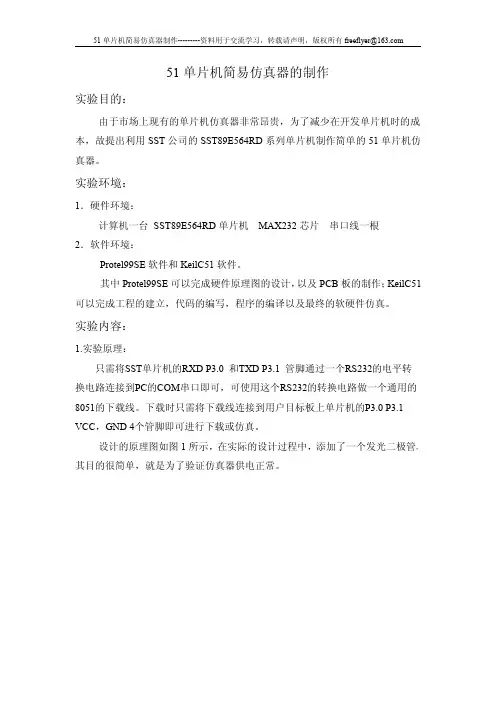

51单片机简易仿真器的制作实验目的：由于市场上现有的单片机仿真器非常昂贵，为了减少在开发单片机时的成本，故提出利用SST公司的SST89E564RD系列单片机制作简单的51单片机仿真器。

实验环境：1．硬件环境：计算机一台SST89E564RD单片机MAX232芯片串口线一根2．软件环境：Protel99SE软件和KeilC51软件。

其中Protel99SE可以完成硬件原理图的设计，以及PCB板的制作；KeilC51可以完成工程的建立，代码的编写，程序的编译以及最终的软硬件仿真。

实验内容：1.实验原理：只需将SST单片机的RXD P3.0和TXD P3.1管脚通过一个RS232的电平转换电路连接到PC的COM串口即可，可使用这个RS232的转换电路做一个通用的8051的下载线。

下载时只需将下载线连接到用户目标板上单片机的P3.0P3.1 VCC，GND4个管脚即可进行下载或仿真。

设计的原理图如图1所示，在实际的设计过程中，添加了一个发光二极管，其目的很简单，就是为了验证仿真器供电正常。

图1SST89E564单片机仿真器原理图设计的SST89E564单片机仿真器的测试板如图2所示，在设计并印制PCB 板之后，硬件电路的设计就完成了。

图2仿真器测试板2．实验步骤：1）通过SST串口下载软件BootLoader下载SOFTICE监控代码由于SST的MCU在出厂时已经将BOOT LOADER的下载监控程序写入到芯片中，因此无需编程器就可通过SST BOOT-STRAP LOADER软件工具将用户程序下载到SST的MCU中，从而运行用户程序。

SST BOOT-STRAP LOADER软件工具还可将原来的MCU内部的下载监控程序转换为SoftICE的监控程序，从而实现SOFTICE的仿真功能。

执行SSTEasyIAP11F.exe软件运行SST Boot-Strap Loader，在内部模式下检测到对应器件的型号后，SoftICE固件通过按SoftICE菜单下“Download SoftICE”选项下载，便将SoftICE固件下载到MCU。

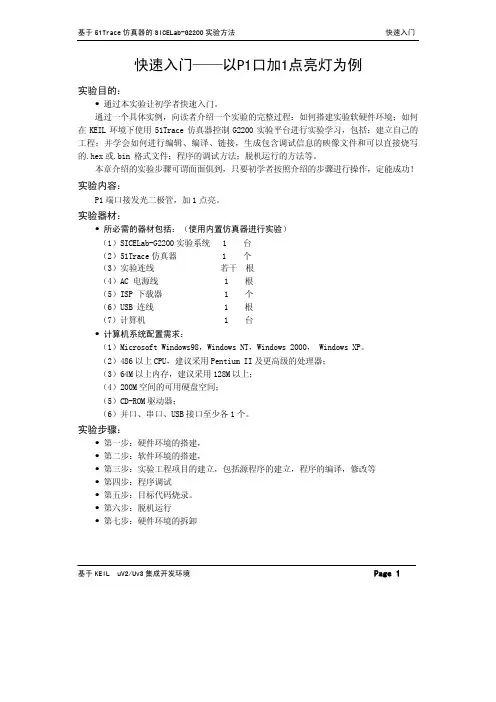

快速入门——以P1口加1点亮灯为例实验目的：y通过本实验让初学者快速入门。

通过一个具体实例，向读者介绍一个实验的完整过程：如何搭建实验软硬件环境；如何在KEIL环境下使用51Trace仿真器控制G2200实验平台进行实验学习，包括：建立自己的工程；并学会如何进行编辑、编译、链接，生成包含调试信息的映像文件和可以直接烧写的.hex或.bin 格式文件；程序的调试方法；脱机运行的方法等。

本章介绍的实验步骤可谓面面俱到，只要初学者按照介绍的步骤进行操作，定能成功！ 实验内容：P1端口接发光二极管，加1点亮。

实验器材：y 所必需的器材包括：（使用内置仿真器进行实验）（1）SICELab-G2200实验系统 1 台（2）51Trace仿真器 1 个（3）实验连线 若干 根（4）AC 电源线 1 根（5）ISP 下载器 1 个（6）USB 连线 1 根（7）计算机 1 台y 计算机系统配置需求：（1）Microsoft Windows98，Windows NT，Windows 2000， Windows XP。

（2）486以上CPU，建议采用Pentium II及更高级的处理器；（3）64M以上内存，建议采用128M以上；（4）200M空间的可用硬盘空间；（5）CD-ROM驱动器；（6）并口、串口、USB接口至少各1个。

实验步骤：y 第一步：硬件环境的搭建，y 第二步：软件环境的搭建，y 第三步：实验工程项目的建立，包括源程序的建立，程序的编译，修改等y 第四步：程序调试y 第五步：目标代码烧录。

y 第六步：脱机运行y 第七步：硬件环境的拆卸基于KEIL uV2/Uv3集成开发环境Page 1基于KEIL uV2/Uv3集成开发环境 Page 2第一步 实验硬件环境的搭建1.1 51 Trace 仿真器与计算机的连接：用随机附带的USB 连线的一头插入51 Trace 仿真器USB 接口，另一头插入PC 机USB 接口。

用Proteus软件进行51系列单片机仿真的制作和演示过程教程一、ISIS界面简介假如读者的电脑上已成功安装了Proteus，则可以从电脑桌面的“开始”－“程序”－Proteus 6 Professional－ISIS 6 Professional，启动ISIS。

ISIS是仿真模拟设计SCH设计程序。

ISIS成功启动后的界面如图1所示，分为菜单栏、工具栏，工具箱、编辑窗口（显示正在编辑的电路原理图）、预览窗口（显示整个电路图的缩略图）、对象选择器，对象旋转工具和模拟调试时用的快捷调试按钮。

二、绘制仿真电路的原理图笔者以图2所示的电路为例，介绍电路原理图的绘制过程。

操作过程为，用鼠标左键点击工具箱的元器件“”按钮，使其选中，再选中ISIS对象选择器左边中间的“”按钮，出现“Pick Devices”对话框，如图3所示，在这个对话框里读者可以选择元器件和一些虚拟仪器。

在“Libraries”下面找到“MICRO”选项，找到单片机A T89C51，双击“A T89C51”，这样在左边的对象选择器就有了A T89C51这个元件了，点击一下这个元件，然后把鼠标指针移到右边的原理图编辑区的适当位置，点击鼠标的左键，就把A T89C51放到原理图区。

按照同样方法把所需的其它元器件都放到原理图编辑区。

元器件放置完后，若位置不合适，需要调整元器件的位置，可先通过鼠标右键选中对象，此时被选中的对象变成红色显示，再用鼠标左键点击被选中的对象不放并拖到合适的位置后再释放鼠标左键。

若要旋转对象，可在选中对象时按旋转按钮进行旋转。

若要编辑对象的属性，在对象被选中时，用鼠标左键点击对象，此时出现属性对话框，比如要改变电阻的属性，可右键选中电阻，再用左键点击被选中的电阻，出现如图4所示的对话框。

在这里我们可以改变电阻的标号，电阻值，PCB封装以及是否把这些东西隐藏等，修改后，点击“OK“按钮即可。

在Proteus，许多器件没有Vcc和GND引脚，其实它们被隐藏了，在使用时可以不加电源。

从零到项目开发学51单片机与C语言技术基于HL-1\HJ-3G\HJ-C52开发板QQ:398115088第八讲单片机仿真--怎样才算学会了51单片机单片机仿真单片机仿真的概念和方法一、什么是单片机仿真，为什么要仿真？二、如何进行软件仿真？三、硬件仿真和软件仿真有什么区别，如何进行硬件仿真？如何才算学会了51单片机•只要八个步骤就可以入门单片机•学习使用单片机就是理解单片机硬件结构，在汇编或C语言中学会各种功能的初始化设置，以及实现各种功能的程序编制,我们还可以利用单片机仿真学习板在电脑上做实验，也可以用硬件电路的单片机学习板来做实验。

第一步：数字I/O的使用•使用按钮输入信号，发光二极管显示输出电平，就可以学习引脚的数字I/O功能，在按下某个按钮后，某发光二极管发亮，这就是数字电路中组合逻辑的功能，虽然很简单，但是可以学习一般的单片机编程思想，例如，必须设置很多寄存器对引脚进行初始化处理，才能使引脚具备有数字输入和输出输出功能。

每使用单片机的一个功能，就要对控制该功能的寄存器进行设置，这就是单片机编程的特点，千万不要怕麻烦，所有的单片机都是这样。

第二步：定时器的使用•学会定时器的使用，就可以用单片机实现时序电路，时序电路的功能是强大的，在工业、家用电气设备的控制中有很多应用，例如，可以用单片机实现一个具有一个按钮的楼道灯开关，该开关在按钮按下一次后，灯亮3分钟后自动灭，当按钮连续按下两次后，灯常亮不灭，当按钮按下时间超过2s，则灯灭。

数字集成电路可以实现时序电路，可编程逻辑器件（PLD）可以实现时序电路，可编程控制器（PLC）也可以实现时序电路，但是只有单片机实现起来最简单，成本最低。

定时器的使用是非常重要的，逻辑加时间控制是单片机使用的基础。

第三步：中断•单片机的特点是一段程序反复执行，程序中的每个指令的执行都需要一定的执行时间，如果程序没有执行到某指令，则该指令的动作就不会发生，这样就会耽误很多快速发生的事情，例如，按钮按下时的下降沿。

单片机实验和开发中最重要的一个环节就是程序的调试，在业余条件下大部分人都采用烧写芯片直接到目标板上试验的方法，但是这样做在程序出现问题时比较麻烦，有时候也很难找到程序的问题出在那里。

另外也可以采用软件仿真的方式调试程序，但是这种方式也有局限性，软件仿真有时候并不能完全代替实际使用环境。

因此单片机仿真器成了程序调试中一个重要的设备。

但是在业余条件下很少有人使用价格比较高的仿真器。

为解决这一问题，本文介绍一种用SST公司的单片机SST89E516RD做的基于MCS-51架构的简易51单片机仿真器，它支持与MCS-51架构兼容的芯片，成本只有20多元，很适合业余爱好者制作和使用。

一、单片机SST89E516RD简介SST89E516RD是8位集成存储器的51系列兼容单片机，和51系列单片机软件兼容、开发工具兼容、管脚也兼容。

SST89E516RD片内有两块SuperFlash EEPROM，分为64K主块(Block0)和8K次块(Block1)。

Block0的地址范围是0000h～ffffh；Block1的地址范围是10000h～11fffh。

做仿真器时Block1存储区烧写SoftICE仿真监控程序。

SST89E516RD具有在应用可编程(IAP)和在系统可编程(ISP)的功能，其中IAP是通过串口实现的。

仿真器就是利用了SST89E516RD的IAP功能。

由于SST89E516RD具有两块独立的SuperFlash程序存储区，当监控程序在Block1存储区中运行时可以改写Block0程序存储区中的程序，这就是仿真器的基本特性。

SST89E516RD的引脚图见图1。

更详细的资料见本期配刊光盘。

二、仿真器电路和工作原理仿真器的电路见图2。

仿真器通过计算机的一个串口与KeilμVision2集成开发环境进行通信。

VTl、VT2、VD1、VD2、R1～R5等组成电平转换电路，其中发光二极管VD2作串口通信信号指示。

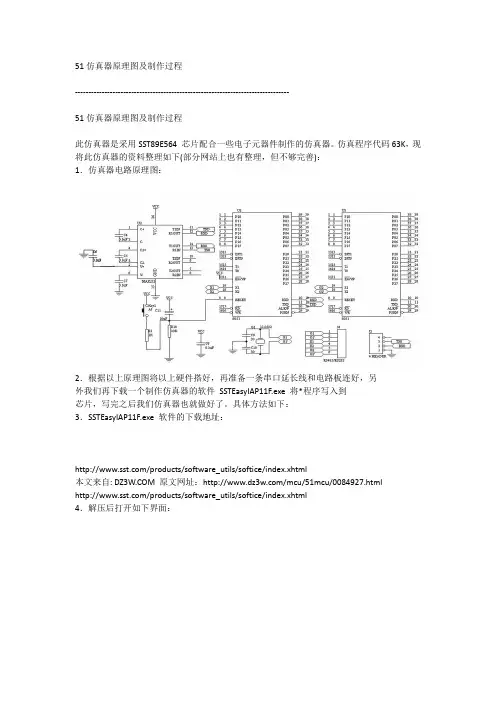

51仿真器原理图及制作过程
--------------------------------------------------------------------------------
51仿真器原理图及制作过程
此仿真器是采用SST89E564 芯片配合一些电子元器件制作的仿真器。

仿真程序代码63K，现将此仿真器的资料整理如下(部分网站上也有整理，但不够完善)：
1．仿真器电路原理图：
2．根据以上原理图将以上硬件搭好，再准备一条串口延长线和电路板连好，另
外我们再下载一个制作仿真器的软件SSTEasyIAP11F.exe 将*程序写入到
芯片，写完之后我们仿真器也就做好了。

具体方法如下：
3．SSTEasyIAP11F.exe 软件的下载地址：
/products/software_utils/softice/index.xhtml
本文来自: 原文网址：/mcu/51mcu/0084927.html
/products/software_utils/softice/index.xhtml
4．解压后打开如下界面：
5．按下图操作，点击红色箭头：
6．得到如下界面，我们先选择仿真芯片为SST89E564，然后点击OK
7．得到下图后，我们点击确定,上电.
8.当出现下图红色箭头所示,表示连接成功.
9.接下来我们开始下载*程序,单击红色箭头的Download SoftICE
10.如下图所示,我们点击OK开始下载*程序
11.整个下载过程不到1分钟就完成了,就这样一个仿真器做好了
本文来自: 原文网址：/mcu/51mcu/0084927.html。

一步步教你如何第一次使用MCU51 Keil软件仿真器一步步教你如何第一次使用RZ-51仿真器本教程将会从最基础的开始，一步步教你建立工程，编辑文件，编译文件，仿真和调试程序，直到试验板上出现了你想要的结果...现在我们开始进行软件编程。

打开keilC51软件，可以看到以下界面:我们先在D:盘的根目录下建“D:/keyandledtest”目录，以方便程序的编写和调试，调试过程中产生的文件都将放在这个目录中。

现在开始建立一个工程，点菜单Project/New Project,选择保存在在“D:/keyandledtest”目录，文件名为keyandled,点保存，如下图:这时，将出现下面的窗口，综合我们现在要编的程序的规模，我们选择最常用的Atmel89C52.这个芯片拥有标准52内核，片内资源在右边的框中有显示。

另: 由于仿真机是用来仿真标准的52内核(兼容51内核)，对于某些拥有特殊功能的51单片机，并不能仿真它的特殊功能部分，而是只能仿真其中的标准52内核部分。

即使市面上的高级的51仿真机都是如此。

点确定，该页面自动关闭。

现在我们开始建立新的程序文件，点击菜单File/New，将新建立一个新的文本文件，点击File/Save，将这个文件保存为“keyandled.c”。

再点击左边的那个框框里的“Target 1”，左边的“，”号。

将展开“Source GroupSource 1”项，用右键点击“Source Group 1”项，选择“Add Files to Group‘Group 1’”，将跳出下面的窗口:选择“ keyandled.c ”文件，点add将keyandled.c文件加入到我们的工程中。

这时“Source Group 1”项左边也会出现“，”号，点击它，展开文件列表，现在只有一个文件，因为我们的程序比较简单，所以一个文件也就足够了。

如果功能很复杂，就可以将各个功能的程序放在一个专门的文件，一般我们称每个文件为一个程序模块，一个工程里面可以有很多的模块。

从编程器的制作到编程器的原理解析由于作者的水平有限，如果你发现了任何问题，欢迎指正。

我的e-mail是：ranbe_nb@从电脑向MP4下载图片或是音乐，一般都有一条连接线，再配上专用的软件就可以让你尽享MP4的无限魅力。

单片机也一样，要从电脑上把你辛辛苦苦编写子的代码下进你的单片机，必需要有一根与电脑连接的数据线。

这里我们将要介绍的是ISP下载线，虽然这不是唯一的办法，也不是很理想的方案，但这较适合一般的单片机学习了。

ISP下载线就是一个设计有简单电路的单片机下载工具。

它就像塑造生命的天使，配上小巧的ISP下载软件就可以施与单片机灵魂。

虽然我们不是上帝，但在后文中，我们就要亲手塑造它^-^，如果我继续说下去的话，有的读者可能要恼了，这文档不是说要做编程器吗？怎么说着说着主题却摇身一变，成了做“ISP”下载线了？这里说一下，“ISP”下载线就是一个简单的编程器。

我的打算是这样的，先给读者介绍编程器的做法，让读者先体会一个“成功”的喜悦，再去探讨编程器的原理，这样更不会很空洞。

好，我们现在就来开始吧。

跟着我一步步的走下去，我一定会把你拐进神奇的单片机世界的。

一、制作自己的51编程器为了不让心急的朋友在没看完我的文档就开始做下载线这里我想先说明一点，我在这个编程器的制作中没有制作电源部分，也就是说读者可以选择去买一个5V的电源（如果长期的玩电子制作，那么你最好要去买一个直流稳压电源，自己制作的一般很难满足功率比较大的电路）。

读者也可以选择参照别人的电源电路制作一个5V的电源（“蓝博芯科电子工作室”就提供了一个电源制作实例）。

１、原理图的绘制这里我给出一份protel的原理图（见附录），如果你还不懂什么是protel 的话，那么你可不画，只要焊接的时候直接按以下原理图焊接即可，因为这只是一个简单的电路。

2、元器件的购买按照原理图上的元件购买你所需的材料。

如果你是第一次做电路板的话，那你最好是买好一份备用的（也许是两三份哦^-^）。

用SST89E516RD自制51单片机仿真器文／吴汉清单片机实验和开发中最重要的一个环节就是程序的调试，在业余条件下大部分人都采用烧写芯片直接到目标板上试验的方法，但是这样做在程序出现问题时比较麻烦，有时候也很难找到程序的问题出在那里。

另外也可以采用软件仿真的方式调试程序，但是这种方式也有局限性，软件仿真有时候并不能完全代替实际使用环境。

因此单片机仿真器成了程序调试中一个重要的设备。

但是在业余条件下很少有人使用价格比较高的仿真器。

为解决这一问题，本文介绍一种用SST公司的单片机SST89E516RD做的基于MCS-51架构的简易51单片机仿真器，它支持与MCS-51架构兼容的芯片，成本只有20多元，很适合业余爱好者制作和使用。

一、单片机SST89E516RD简介SST89E516RD是8位集成存储器的51系列兼容单片机，和51系列单片机软件兼容、开发工具兼容、管脚也兼容。

SST89E516RD片内有两块SuperFlash EEPROM，分为64K主块(Block0)和8K次块(Block1)。

Block0的地址范围是0000h～ffffh；Block1的地址范围是10000h～11fffh。

做仿真器时Block1存储区烧写SoftICE仿真监控程序。

SST89E516RD具有在应用可编程(IAP)和在系统可编程(ISP)的功能，其中IAP是通过串口实现的。

仿真器就是利用了SST89E516RD的IAP功能。

由于SST89E516RD具有两块独立的SuperFlash程序存储区，当监控程序在Block1存储区中运行时可以改写Block0程序存储区中的程序，这就是仿真器的基本特性。

SST89E516RD的引脚图见图1。

更详细的资料见本期配刊光盘。

二、仿真器电路和工作原理仿真器的电路见图2。

仿真器通过计算机的一个串口与KeilμVision2集成开发环境进行通信。

VTl、VT2、VD1、VD2、R1～R5等组成电平转换电路，其中发光二极管VD2作串口通信信号指示。

键盘左右键可以进行前后翻页操作自制Monitor-51仿真器自制Monitor-51仿真器51单片机是很适合初学单片机的人学习的，一则其结构和原理相对于其他单片机而言要简单些，二则现在国内关于51的书籍等学习资源也是很丰富的。

初学单片机的人可以在动手自己制作的过程中得到到动手能力的锻炼，而且往往动手过程要比只坐在那里写程序而言更为有趣味些。

尤其是这个过程中往往多少经历些失败挫折最终获得成功。

学单片机呢，仿真器往往是最为让人着迷的了，因为它可以帮助人更好理解和学习程序知晓程序的运行程序的结构，并能从中获得更多成功的喜悦---亲眼一步一步地看到自己程序的运行，而自制仿真器也是一件很有挑战和好玩的事了。

自己也亲手做过51和AVR单片机的仿真器，这里先介绍51单片机的Moniter-51仿真器，能在Keil编译环境中对51单片机仿真。

下图为用万用板焊的Monitor-51仿真器，由于不是做板焊的，多少看起来是有点粗糙了。

Monitor-51制作的资料包括电路图和调试程序等。

其实光是焊好还并不代表好使，之后的软件配置和烧写过程还颇费些力气的。

下面就介绍在XP系统中利用Keil编译器的仿真器配置文件INSTALL.BAT来生成自己做的仿真器所需要的配置文件。

这个文件在\Keil\C51\MON51中，同意文件夹下还有INSTALL.A51和MON_BANK.A51,这两个文件是Moniter-51的资源配置文件，用户需要修改相关的参数后才能使得仿真器正常运行。

首先由“开始”-->“运行”-->“CMD”进入XP系统的DOS状态，在进入提示界面光标闪烁处键入“CD C:\Keil\C51\MON51 ”（其中C:\为Keil所在的硬盘，可以根据你自己的电脑所安装的路径修改）然后敲”回车“进入MON51所在的文件夹。

然后在下一行的光标闪烁处键入”install.bat 0 7f 0"再敲回车，中途按提示按一次任意键就OK 了（其中参数0 7f 0 是可更改的，需要根据自己的仿真器的电路来设置。

第一章产品简介目前市面上专业的51 仿真器价格在2000 元以上，初学者无力承受。

而大量网上销售的采用SST 单芯片公版方案仿真器由于速度慢且占用较多资源，并没有实际使用价值。

51TRACER（追踪者）仿真器是深圳市学林电子有限公司开发生产的具有自主知识产权的新一代专业仿真器，无论技术，工艺，品质均具有跨时代的进步！十大创新设计：1 最新高科技航空级镁铝合金外壳，外部采用进口绒布面料套，豪华高贵，一见倾心。

2 大量采用最新工艺和器件，全贴片安装，进口钽电容，贴片电解。

3 全面保护方案，确保万无一失。

电源采用快恢复保险，即便短路也可有效保护。

所有IO 口加电阻防冲击，USB 口独家采用tvs 防雷击静电保护。

4 单USB 接口，无需外接电源和串口，即插即用，台式电脑、无串口的笔记本均适用。

三CPU 设计，采用仿真芯片＋监控芯片＋USB 芯片结构，是一款真正独立的仿真器。

5 下载仿真通讯急速115200bps,相比以前版本提高一个数量级(10 倍以上)，单步运行如飞。

6 不占资源，无限制真实仿真（32 个IO、串口、T2 可完全单步仿真），真实仿真32 条IO 脚，包括任意使用P30 和P31 口。

7 兼容keilC51 UV2 调试环境支持单步、断点、随时可查看寄存器、变量、IO、内存内容。

支持夭折功能，全速运行时按STOP 按钮即暂停，并指向当前程序行。

可仿真各种51 指令兼容单片机，ATMEL、Winbond、INTEL、SST、ST 等等。

可仿真ALE 禁止，可仿真PCA，可仿真双DPTR，可仿真硬件SPI。

媲美2000 元级别专业仿真器！8 独创内置晶体功能，可以选择最常用的4，11.0592，12，24mhz 晶体。

完美解决晶体引线过长导致的不稳定。

9 独创多声响和led 指示实时系统状态和自检，特别设计p1.0 自检灯，方便排除故障。

10 独创长按复位键自动进入脱机运行模式，这时仿真机就相当于目标板上烧好的一个芯片，可以更加真实的运行。

邮局订阅号：８２－９４６３６０元／年技术创新单片机开发与应用《变频器与软启动器应用２００例》您的论文得到两院院士关注ＫＥＩＬＣ５１单片机仿真器的设计ＩｍｐｌｅｍｅｎｔａｔｉｏｎｏｆＫｅｉｌＣ５１ＭＣＵＥｍｕｌａｔｏｒｂａｓｅｄｏｎＳＳＴ８９Ｃ５４／５８（陕西科技大学）陈晓莉张俊涛Ｃｈｅｎ，ＸｉａｏｌｉＺｈａｎｇ，Ｊｕｎｔａｏ摘要：ＳＳＴ８９Ｃ５４／５８是美国ＳＳＴ公司推出的具有２０ＫＢ／３６ＫＢＦｌａｓｈ程序存储器的ＦｌａｓｈＦｌｅｘ５１系列单片机，通过对Ｆｌａｓｈ的分区实现ＩＡＰ的功能。
