背景信息屏蔽门的基础知识讲解教学目标1.掌握屏蔽门的发展历程2.了解屏蔽门系统的功能和优点3.掌握屏蔽门的种类和屏蔽门在地铁中的专业术语4.了解屏蔽门的正常控制模式和非正常控制模式以及屏蔽门的操作教学内容1.屏蔽门基础知识的理论讲解2.结合车站设备实训指导书讲解当天实训内容教学步骤首先：讲解当天授课内容概要然后：理论知识的讲解其次：结合实训指导书讲解实训内容最后：让学生写实训报告工具和资料讲师：教案和教学资料学生：学习笔记、实训时带实训报告纸1.屏蔽门系统概述1.1.屏蔽门系统概况屏蔽门设备是20世纪80年代末在世界部分国家和地区出现的一种现金的环控设备。
屏蔽门发展历史：1987年新加坡的MRT一期和二期首次采用了屏蔽门系统，这也是世界上最早的屏蔽门运行路线。
1988年中国香港机场快线安装了屏蔽门系统。
1999年马来西亚吉隆坡的LRT2和英国伦敦的JUBILEE延长线都相机安装了屏蔽门系统。
1.2.屏蔽门系统功能概述屏蔽门系统是安装于地铁车站站台边缘，用以提高运营安全系数、改善乘客候车环境、节约运营成本的一套机电一体化的机电设备系统。
屏蔽门系统的功能：○1列车进站时配合列车车门动作打开或关闭活动门为乘客提供上下车通道。
○2隔断了站台公共区域和轨道区间，避免人员跌落轨道的安全隐患以及解决了列车司机驾车进站的心里恐慌问题。
○3隔离了列车运行时所产生的噪音活塞风以及粉尘等保证了站内乘客良好的候车环境，同时减少了空调冷量的损失。
○4为轨道交通实现无人驾驶创造了必要条件。
1.3.屏蔽门分类按照目前各国的屏蔽门系统来看，主要有两种类型：第一类：有一道自上而下的玻璃隔墙和活动门，沿着车站站台边缘和两个端头设置的全封闭型屏蔽门，这种全封闭型屏蔽门也叫全高屏蔽门。
第二类：上不封顶的玻璃隔墙和活动门，属于半封闭型屏蔽门，也叫半高屏蔽门。
半高屏蔽门相对于全高屏蔽门来说造价要低，这种屏蔽门主要起了一种隔离的作用，一般用于地上站和高架站。

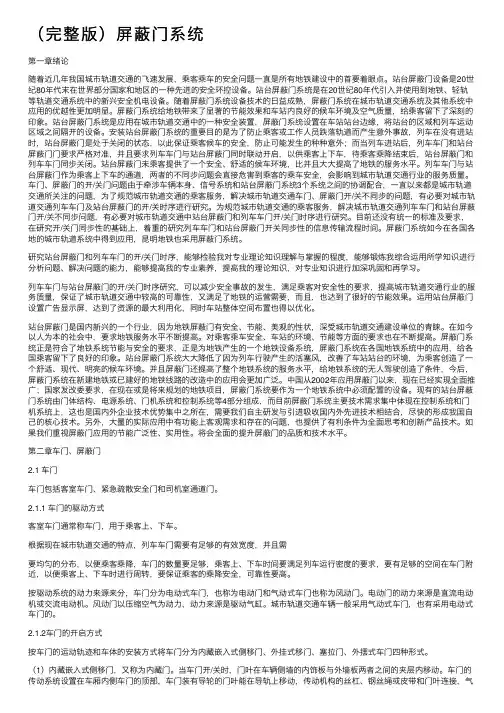

（完整版）屏蔽门系统第⼀章绪论随着近⼏年我国城市轨道交通的飞速发展，乘客乘车的安全问题⼀直是所有地铁建设中的⾸要着眼点。
站台屏蔽门设备是20世纪80年代末在世界部分国家和地区的⼀种先进的安全环控设备。
站台屏蔽门系统是在20世纪80年代引⼊并使⽤到地铁、轻轨等轨道交通系统中的新兴安全机电设备。
随着屏蔽门系统设备技术的⽇益成熟，屏蔽门系统在城市轨道交通系统及其他系统中应⽤的优越性更加明显。
屏蔽门系统给地铁带来了显著的节能效果和车站内良好的候车环境及空⽓质量，给乘客留下了深刻的印象。
站台屏蔽门系统是应⽤在城市轨道交通中的⼀种安全装置，屏蔽门系统设置在车站站台边缘，将站台的区域和列车运动区域之间隔开的设备。
安装站台屏蔽门系统的重要⽬的是为了防⽌乘客或⼯作⼈员跌落轨道⽽产⽣意外事故，列车在没有进站时，站台屏蔽门是处于关闭的状态，以此保证乘客候车的安全，防⽌可能发⽣的种种意外；⽽当列车进站后，列车车门和站台屏蔽门门要求严格对准，并且要求列车车门与站台屏蔽门同时联动开启，以供乘客上下车，待乘客乘降结束后，站台屏蔽门和列车车门同步关闭。
站台屏蔽门未乘客提供了⼀个安全、舒适的候车环境，⽐并且⼤⼤提⾼了地铁的服务⽔平。
列车车门与站台屏蔽门作为乘客上下车的通道，两者的不同步问题会直接危害到乘客的乘车安全，会影响到城市轨道交通⾏业的服务质量。
车门、屏蔽门的开/关门问题由于牵涉车辆本⾝、信号系统和站台屏蔽门系统3个系统之间的协调配合，⼀直以来都是城市轨道交通所关注的问题，为了规范城市轨道交通的乘客服务，解决城市轨道交通车门、屏蔽门开/关不同步的问题，有必要对城市轨道交通列车车门及站台屏蔽门的开/关时序进⾏研究。
为规范城市轨道交通的乘客服务，解决城市轨道交通列车车门和站台屏蔽门开/关不同步问题，有必要对城市轨道交通中站台屏蔽门和列车车门开/关门时序进⾏研究。
⽬前还没有统⼀的标准及要求，在研究开/关门同步性的基础上，着重的研究列车车门和站台屏蔽门开关同步性的信息传输流程时间。
