理论力学振动

理论力学中的杆件的振动分析杆件是理论力学中经常研究的一个重要物体。

它可以是直杆、曲杆或者弯折杆。

振动分析是研究杆件在外力作用下的动态响应，对于杆件在工程实践中的应用具有重要的意义。

本文将从理论力学的角度出发，对杆件的振动分析进行探讨。

一、杆件的自由振动杆件的自由振动是指在无外力作用下，杆件在某一固有频率下产生的振动。

对于直杆而言，自由振动可以通过解杆件的振动微分方程来求解。

对于曲杆或弯折杆，由于其几何形状的复杂性，需要借助数值求解方法进行分析。

自由振动的频率可以通过求解杆件的固有值问题得到。

根据杆件的几何形状和材料性质，可以导出杆件的振动微分方程。

然后，通过合适的边界条件，解出振动微分方程的特征方程，进而求解杆件的固有频率和振型。

二、杆件的受迫振动杆件的受迫振动是指在外力作用下，杆件产生的振动响应。

外力可以是静力荷载、动力荷载或者周期性激励力，例如谐振激励力。

在杆件的受迫振动分析中，需要建立动力学方程，考虑杆件的质量、刚度和阻尼等影响因素。

对于直杆而言，可以利用振动方程和边界条件求解出杆件的受迫振动响应。

对于曲杆或弯折杆，受迫振动的分析较为复杂。

通常需要借助有限元方法进行数值模拟，得到杆件的动态响应。

在模拟前，需要对杆件进行网格划分，并设置适当的材料参数和边界条件。

通过求解有限元方程，可以得到杆件的受迫振动响应。

三、振动分析的应用理论力学中的杆件振动分析在工程实践中有着广泛的应用。

以下列举几个典型的应用场景：1. 结构设计优化：通过对杆件的振动分析，可以评估结构的动态性能，从而优化设计。

例如，在桥梁工程中，振动分析可以用于评估桥梁的抗震性能，确保其在地震等外力作用下的稳定性。

2. 装配工艺分析：在装配过程中，杆件的振动响应可能会引起误差或者装配不良。

通过振动分析，可以识别潜在的装配问题，并采取相应的措施进行改进。

3. 动力学仿真：在机械系统或者工艺设备中，杆件的振动会对系统的动力学性能产生重要影响。

两个自由度系统的振动理论曾凡林哈尔滨工业大学理论力学教研组本讲主要内容1、两个自由度系统的自由振动2、两个自由度系统的受迫振动1、两个自由度系统的自由振动（1）模型的简化同一物体的振动可以简化为不同的振动模型。

C研究上下平移振动研究前后颠簸振动两个自由度系统的自由振动模型112122222122()00mxk k x k x m x k x k x ++-=üý-+=þ&&&&2212121m k d m k c m k k b ==+=，，令方程变为：11221200xbx cx x dx dx +-=-+=&&&&，根据微分方程理论，可设上列方程组的解为：)sin()sin(21q w q w +=+=t B x t A x ，其中：A 、B 是振幅；ω为角频率，θ是初始相位角。

将上式代入微分方程组，得到：)sin()sin()sin(0)sin()sin()sin(22=+++++-=+-+++-q w q w q w w q w q w q w w t dB t dA t B t cB t bA t A 整理后得到：0)(0)(22=++-=--B d dA cB A b w w ，系统振动时，方程组具有非零解, 则方程组的系数行列式必须等于零，即：22=----ww d dc b —频率行列式①固有频率1、两个自由度系统的自由振动)()(24=-++-c b d d b w w 行列式展开后得到：—系统的本征方程，又称为频率方程21,22b d w +=m 2b d +=m i ω2的两个根都是实数，而且都是正数。

ii ω2的第一个根较小，称为第一固有频率。

iii ω2的第二个根较大，称为第二固有频率。

结论：两个自由度系统具有两个固有频率，这两个固有频率只与系统的质量和刚度等参数有关，而与振动的初始条件无关。

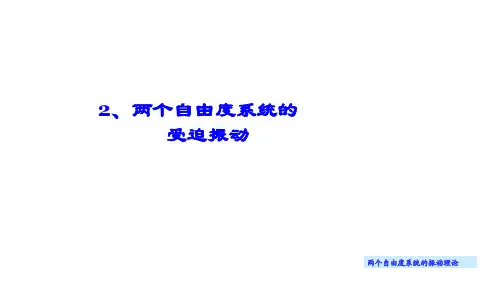

2、两个自由度系统的受迫振动将特解代入简化后的微分方程组，得到关于振幅的方程组：)()(22=-+-=--B d dA h cB A b w w ，解上述代数方程组得到两个振幅为：cd d b d h A ----=))(()(222w w w cdd b hdB ---=))((22w w （1）当激振频率ωà0此时激振周期T à∞，表示激振力变化极其缓慢，实际上相当于静力作用。

01b k H c b h B A ==-==b 0相当于在大小等于力幅H 的常力作用下主物体m1的静位移，这时两个物体具有相同的位移量。

（2）固有频率))((2222=---=----cd d b d d c b w w w w 频率方程：可解得系统的固有频率ω1和ω2。

当激振频率ω=ω1或ω=ω2时，，A 、B à∞，系统发生共振。

22()()0b d cd w w ---=两个自由度的系统具有两个共振频率。

2、两个自由度系统的受迫振动（3）振幅比d d B A 2w -=两物体的振幅比与激振频率有关，不再是自由振动的主振型。

d d B A 21w -=dd 22w -当激振频率ω=ω1或ω=ω2时，或，与自由振动对应的主振型相同。

当系统发生各阶共振时，受迫振动是各阶主振型。

利用实验测固有频率和固有振型。

（4）振幅与激振频率的关系实例：12k k k ==122m m m==20202w w ===c d b ，1222112122k k k kk k k H Hb c d h m m m m m m m m+=======，=，，令0w ==为没有m2时，主质量系统的固有频率222241.3586.0w w w w ==，2、两个自由度系统的受迫振动0H b k =20220011212112A b w w a w w æö-ç÷èø==éùæö--êúç÷êúèøëû2200112112B b b w w ==éùæö--êúç÷êúèøëû引入静变形并代入b 、c 、d 、h ，得到两个物体关于静变形的振幅比：α, β10234-4-3-2-1ω01ω0ωω02振幅比│频率比曲线i 当ω=0时, α=β=1, 即A =B =b 0。

如何理解理论力学中的自由振动和强迫振动？在理论力学的世界里，自由振动和强迫振动是两个非常重要的概念。

它们不仅在物理学、工程学等领域有着广泛的应用，也深深影响着我们对自然界中各种振动现象的理解。

首先，让我们来谈谈自由振动。

想象一下，你有一个弹簧，一端固定，另一端连接着一个质量块。

当你把这个质量块拉离平衡位置然后松手，它就会开始振动，这种振动就是自由振动。

在自由振动中，系统仅依靠其自身的初始能量和内部特性来维持振动。

自由振动的特点之一是其振动频率是由系统本身的物理参数决定的，这个频率被称为固有频率。

比如说，弹簧的劲度系数和质量块的质量就会影响固有频率。

而且，在没有外界干扰的理想情况下，自由振动会一直持续下去，但由于不可避免的阻尼作用，振动的幅度会逐渐减小，最终停止。

阻尼是自由振动中一个不可忽视的因素。

阻尼可以来自于空气阻力、摩擦力等。

它就像是一个“能量消耗者”，不断地把振动系统的机械能转化为热能等其他形式的能量，导致振动逐渐减弱。

举个简单的例子，一个秋千如果没有人推动，在摆动的过程中就会因为空气阻力和秋千与支架之间的摩擦力而逐渐减慢，最终停下来，这就是一种自由振动受到阻尼影响的表现。

接下来，我们再看看强迫振动。

强迫振动与自由振动最大的不同在于，它是由外部周期性的驱动力作用于系统而产生的振动。

比如说，一个发动机运转时产生的周期性力作用在机器的某个部件上，导致该部件产生振动，这就是强迫振动。

在这种情况下，振动的频率是由外部驱动力的频率决定的，而不是系统的固有频率。

强迫振动有一个很有趣的现象，叫做共振。

当外部驱动力的频率与系统的固有频率相等时，振动的幅度会达到极大值，这就是共振现象。

共振在很多领域都有着重要的应用，同时也可能带来一些潜在的危险。

比如，在桥梁设计中，如果桥梁的固有频率与过往车辆的振动频率接近，就可能在特定情况下发生共振，导致桥梁的损坏。

但在另一方面，我们也可以利用共振来实现一些有益的目的，比如在无线电通信中，通过调整电路的参数，使其与接收信号的频率产生共振，从而提高信号的接收效果。

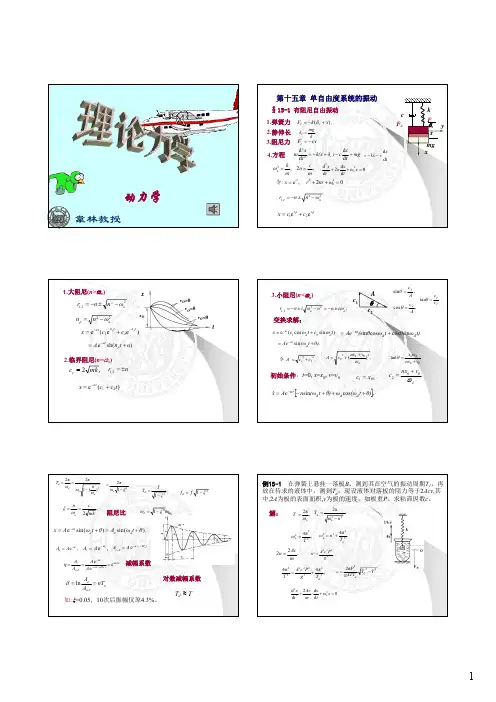

2、单自由度系统的有阻尼受迫振动单自由度系统的受迫振动理论单自由度系统的受迫振动理论（1）振动微分方程kOx②恢复力F e , 方向指向平衡位置O ，大小与偏离平衡位置的距离成正比。

kxF -=e ③黏性阻尼力F d , 方向与速度方向相反，大小与速度大小成正比。

d dd x xF cv ct=-=-物块的运动微分方程为：22d d sin()d d x x m kx c H t t tw =--+方程两边同除以m ，并令：(ω0, 固有角频率) , (δ, 阻尼系数),得到：mk =20w 2c md =2202d d 2sin()d d x x x h t t td w w ++=——有阻尼受迫振动微分方程的标准形式①激振力F , 简谐激振力。

sin()F H t w =H h m =解可以写成：12xx x =+x 1 对应齐次方程的通解; x 2 对应的是特解。

欠阻尼的情况下( δ<ω0)，齐次方程的通解可写为：1e )t x A d q -=+特解可写为：)sin(2e w -=t b x ε表示受迫振动的相位角落后于激振力的相位角2、单自由度系统的有阻尼受迫振动单自由度系统的受迫振动理论将x 2 代入微分方程，得到:220sin()2cos()sin()sin()b t b t b t h t w w e d w w e w w e w --+-+-=将等式右边的h sin(ωt )做一个变换，得到:sin()sin[()]h t h t w w e e =-+cos sin()sin cos()h t h t e w e e w e =-+-代入微分方程，整理得到:)cos(]sin 2[)sin(]cos )([220=--+---e w e w d e w e w w t h b t h b 对任意瞬时t ，上式都必须是恒等式，所以有：cos )(220=--e w w h b 0sin 2=-e w d h b 2222204)(wd w w +-=hb 2202tan w w dwe -=于是，微分方程的通解为：e)sin()tx A b t d q w e -=++-式中，A 和θ为积分常数，由运动的初始条件确定。

理论力学中的振动力学分析振动力学是理论力学的重要分支，研究物体在受到激励或固有力的作用下发生的振动现象。

它在物理学、工程学和其他领域中有着广泛的应用。

本文将探讨理论力学中的振动力学分析，包括自由振动、受迫振动、阻尼振动以及共振等方面。

自由振动是指物体在没有外界激励的情况下的振动。

它的频率和振幅是由物体的固有属性决定的。

根据振动系统的性质不同，可以分为单自由度振动和多自由度振动。

单自由度振动是指只有一个自由度的振动系统，比如简谐振子。

多自由度振动是指有多个自由度的振动系统，比如梁的弯曲振动和齿轮系统的振动。

在振动力学分析中，我们可以通过求解系统的运动微分方程来得到振动的解析解，从而获得物体的振动模态。

受迫振动是指物体在外力作用下的振动。

外力可以是周期性的，也可以是非周期性的。

对于受迫振动的分析，我们可以利用拉格朗日方程和牛顿第二定律进行分析。

通过求解运动微分方程，我们可以得到物体在受迫振动下的运动规律，进而确定其响应和频率特性。

阻尼振动是指物体在有摩擦力或阻尼器存在下的振动。

阻尼力会消耗物体的振动能量，使得振动逐渐减弱并最终趋向于稳定状态。

阻尼振动的分析可以采用阻尼振动微分方程进行。

根据阻尼力与速度之间的关系，可以分为线性阻尼、非线性阻尼和阻抗阻尼。

线性阻尼是指阻尼力与速度成正比，非线性阻尼指阻尼力与速度的平方成正比，而阻抗阻尼则是指阻尼力与速度的高次方的乘积成正比。

共振是指物体在受到与其固有频率相同的外力激励时振幅达到最大的现象。

共振可以引起物体的失稳和破坏，因此在工程设计中，需要避免共振现象的出现。

共振的分析可以通过计算系统的频率响应函数来实现。

频率响应函数可以描述物体对不同频率外力的响应情况，从而确定共振频率和共振幅值。

综上所述，振动力学在理论力学中具有重要的地位和应用价值。

通过对振动力学的深入研究和分析，我们可以理解物体在振动过程中的特性和行为，进而为工程设计和科学研究提供有力的支持。

懂得振动力学的基本原理和方法，对于处理实际问题和解决振动相关的工程难题具有重要的意义。
