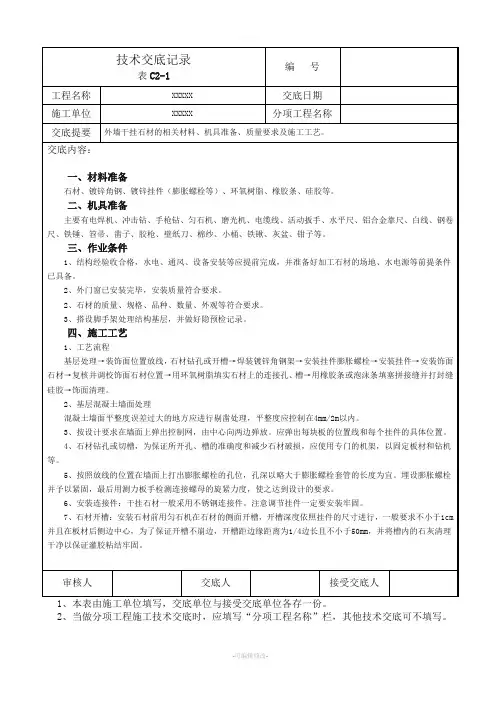

交底提要:外墙干挂石材的相关材料、机具准备、质量要求及施工工艺。
内。
3、按设计要求在墙面上弹出控制网,由中心向两边弹放。
应弹出每块板的位置线和每个挂件的具体位置。
4、石材钻孔或切槽,为保证所开孔、槽的准确度和减少石材破损,应使用专门的机架,以固定板材和钻机等。
5、按照放线的位置在墙面上打出膨胀螺栓的孔位,孔深以略大于膨胀螺栓套管的长度为宜。
埋设膨胀螺栓并予以紧固,最后用测力板手检测连接螺母的旋紧力度,使之达到设计的要求。
6、安装连接件:干挂石材一般采用不锈钢连接件。
注意调节挂件一定要安装牢固。
7、石材开槽:安装石材前用匀石机在石材的侧面开槽,开槽深度依照挂件的尺寸进行,一般要求不小于1cm并且在板材后侧边中心,为了保证开槽不崩边,开槽距边缘距离为1/4边长且不小于50mm,并将槽内的石灰清理干净以保证灌胶粘结牢固。
8、石材安装:石材安装是从底层开始,吊好垂直线,然后依次向上安装。
必须对石材的材质、颜色、纹路、加工尺寸进行检查,按照的石材编号将石材轻放在T 型挂件上,按线就位后调整准确位置,并立即清孔,槽内注入胶,要求锚固胶保证有4~8小时的凝固时间,以避免过早凝固而脆裂,过慢凝固而松动,。

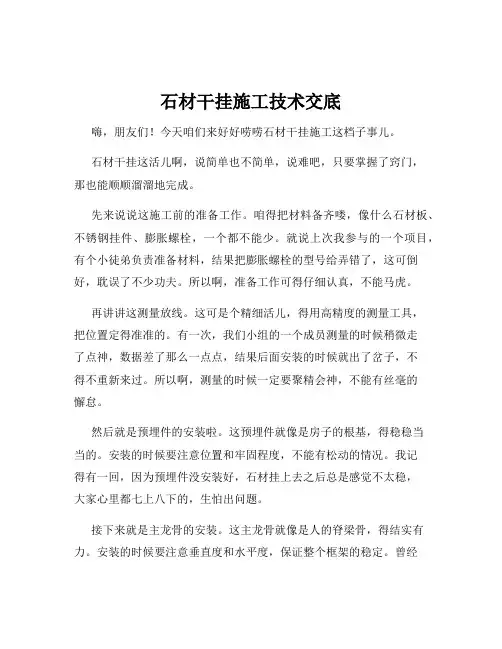

石材干挂施工技术交底嗨,朋友们!今天咱们来好好唠唠石材干挂施工这档子事儿。
石材干挂这活儿啊,说简单也不简单,说难吧,只要掌握了窍门,那也能顺顺溜溜地完成。
先来说说这施工前的准备工作。
咱得把材料备齐喽,像什么石材板、不锈钢挂件、膨胀螺栓,一个都不能少。
就说上次我参与的一个项目,有个小徒弟负责准备材料,结果把膨胀螺栓的型号给弄错了,这可倒好,耽误了不少功夫。
所以啊,准备工作可得仔细认真,不能马虎。
再讲讲这测量放线。
这可是个精细活儿,得用高精度的测量工具,把位置定得准准的。
有一次,我们小组的一个成员测量的时候稍微走了点神,数据差了那么一点点,结果后面安装的时候就出了岔子,不得不重新来过。
所以啊,测量的时候一定要聚精会神,不能有丝毫的懈怠。
然后就是预埋件的安装啦。
这预埋件就像是房子的根基,得稳稳当当的。
安装的时候要注意位置和牢固程度,不能有松动的情况。
我记得有一回,因为预埋件没安装好,石材挂上去之后总是感觉不太稳,大家心里都七上八下的,生怕出问题。
接下来就是主龙骨的安装。
这主龙骨就像是人的脊梁骨,得结实有力。
安装的时候要注意垂直度和水平度,保证整个框架的稳定。
曾经有个工地,主龙骨安装得不够垂直,导致后面的石材板安装不平整,影响了美观,还得返工,真是费时费力又费钱。
再说说次龙骨的安装。
次龙骨要和主龙骨紧密连接,间距要符合要求。
有一次,我们在安装次龙骨的时候,间距没控制好,结果石材板安装上去之后,缝隙不均匀,看起来特别别扭。
石材板的安装是个关键步骤。
要把石材板轻轻地挂在挂件上,调整好位置和平整度。
记得有一次,我们在安装一块特别大的石材板时,好几个人一起小心翼翼地操作,就怕一不小心碰坏了或者安装歪了。
密封胶的处理也不能马虎。
要把胶打得均匀、饱满,不能有漏缝的地方。
有一回,因为密封胶没打好,下雨的时候雨水渗进去了,把里面的墙面都弄湿了,可把我们愁坏了。
在施工过程中,安全也是重中之重。
要戴好安全帽,系好安全带,遵守各项安全规定。

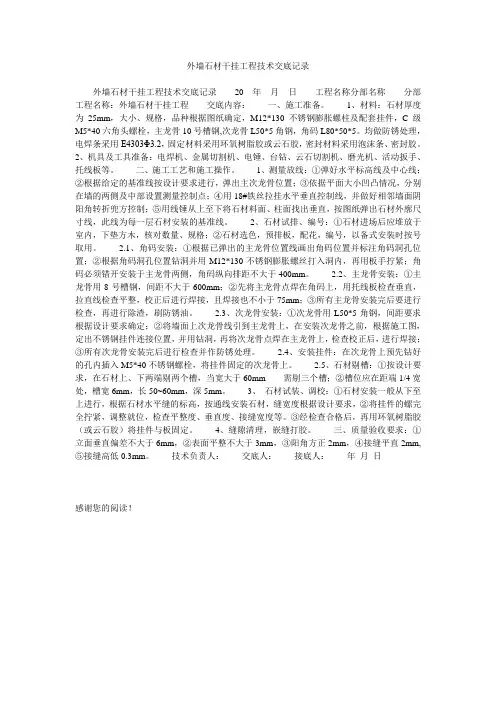

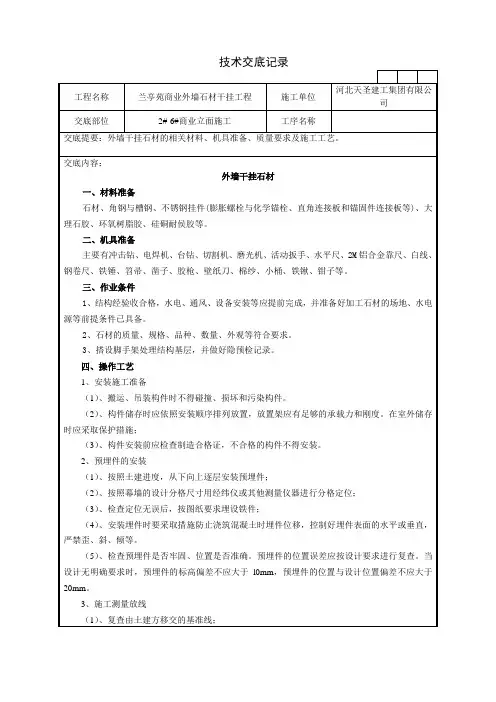

外墙石材干挂工程技术交底记录外墙石材干挂工程技术交底记录20 年月日工程名称分部名称分部工程名称:外墙石材干挂工程交底内容:一、施工准备。
1、材料:石材厚度为25mm,大小、规格,品种根据图纸确定,M12*130不锈钢膨胀螺柱及配套挂件,C级M5*40六角头螺栓,主龙骨10号槽钢,次龙骨L50*5角钢,角码L80*50*5。
均做防锈处理,电焊条采用E4303Φ3.2,固定材料采用环氧树脂胶或云石胶,密封材料采用泡沫条、密封胶。
2、机具及工具准备:电焊机、金属切割机、电锤、台钻、云石切割机、磨光机、活动扳手、托线板等。
二、施工工艺和施工操作。
1、测量放线:①弹好水平标高线及中心线;②根据给定的基准线按设计要求进行,弹出主次龙骨位置;③依据平面大小凹凸情况,分别在墙的两侧及中部设置测量控制点;④用18#铁丝拉挂水平垂直控制线,并做好相邻墙面阴阳角转折兜方控制;⑤用线锤从上至下将石材料面、柱面找出垂直,按图纸弹出石材外廓尺寸线,此线为每一层石材安装的基准线。
2、石材试排、编号:①石材进场后应堆放于室内,下垫方木,核对数量、规格;②石材选色,预排板,配花,编号,以备式安装时按号取用。
2.1、角码安装:①根据已弹出的主龙骨位置线画出角码位置并标注角码洞孔位置;②根据角码洞孔位置钻洞并用M12*130不锈钢膨胀螺丝打入洞内,再用板手拧紧;角码必须错开安装于主龙骨两侧,角码纵向排距不大于400mm。
2.2、主龙骨安装:①主龙骨用8号槽钢,间距不大于600mm;②先将主龙骨点焊在角码上,用托线板检查垂直,拉直线检查平整,校正后进行焊接,且焊接也不小于75mm;③所有主龙骨安装完后要进行检查,再进行除渣,刷防锈油。
2.3、次龙骨安装:①次龙骨用L50*5角钢,间距要求根据设计要求确定;②将墙面上次龙骨线引到主龙骨上,在安装次龙骨之前,根据施工图,定出不锈钢挂件连接位置,并用钻洞,再将次龙骨点焊在主龙骨上,检查校正后,进行焊接;③所有次龙骨安装完后进行检查并作防锈处理。

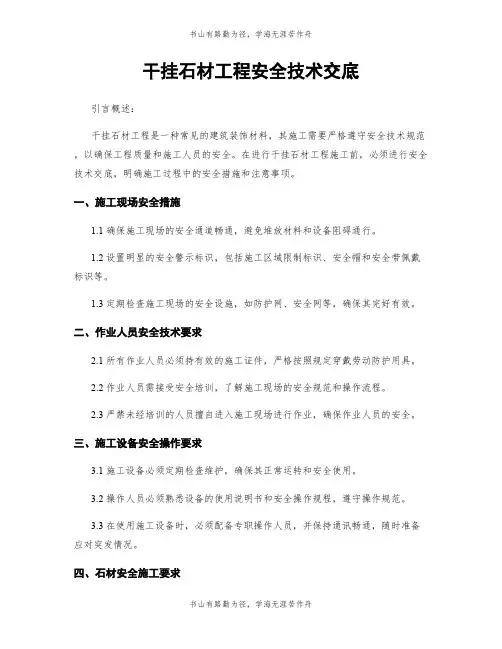

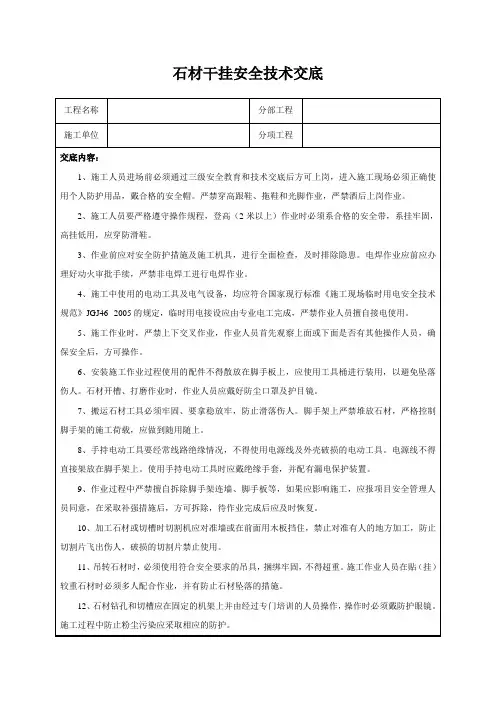

干挂石材工程安全技术交底引言概述:干挂石材工程是一种常见的建筑装饰材料,其施工需要严格遵守安全技术规范,以确保工程质量和施工人员的安全。
在进行干挂石材工程施工前,必须进行安全技术交底,明确施工过程中的安全措施和注意事项。
一、施工现场安全措施1.1 确保施工现场的安全通道畅通,避免堆放材料和设备阻碍通行。
1.2 设置明显的安全警示标识,包括施工区域限制标识、安全帽和安全带佩戴标识等。
1.3 定期检查施工现场的安全设施,如防护网、安全网等,确保其完好有效。
二、作业人员安全技术要求2.1 所有作业人员必须持有效的施工证件,严格按照规定穿戴劳动防护用具。
2.2 作业人员需接受安全培训,了解施工现场的安全规范和操作流程。
2.3 严禁未经培训的人员擅自进入施工现场进行作业,确保作业人员的安全。
三、施工设备安全操作要求3.1 施工设备必须定期检查维护,确保其正常运转和安全使用。
3.2 操作人员必须熟悉设备的使用说明书和安全操作规程,遵守操作规范。
3.3 在使用施工设备时,必须配备专职操作人员,并保持通讯畅通,随时准备应对突发情况。
四、石材安全施工要求4.1 石材在吊装和安装过程中,必须使用专业吊装设备和工具,确保安全可靠。
4.2 在安装石材时,要注意石材的规格和重量,避免超载和安装不当导致事故发生。
4.3 对石材进行质量检查,确保石材表面无裂纹、变形等质量问题,避免施工中出现安全隐患。
五、施工过程安全监督5.1 设立专门的安全监督员,对施工现场进行全天候监控,及时发现并处理安全隐患。
5.2 定期组织安全技术交底会议,对施工过程中出现的安全问题进行讨论和解决。
5.3 做好施工安全记录,及时总结经验教训,不断完善安全管理制度,提高施工安全水平。
结语:干挂石材工程安全技术交底是保障施工安全和质量的重要环节,只有严格按照安全规范进行施工,才能确保工程顺利进行并避免事故发生。
希望施工单位和施工人员都能高度重视安全技术交底,共同营造安全、和谐的施工环境。

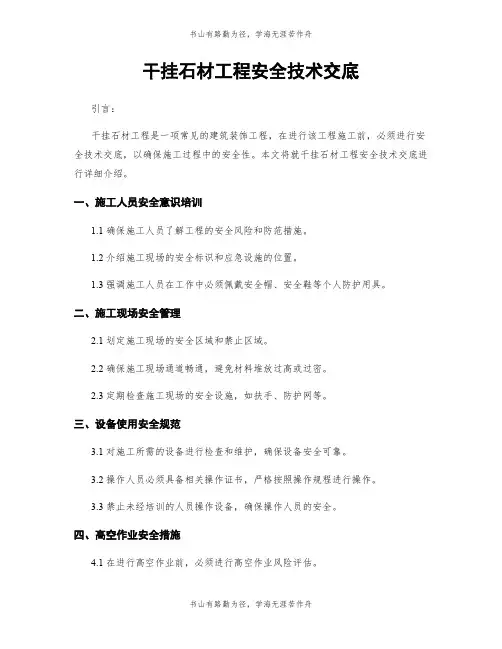

干挂石材工程安全技术交底引言:干挂石材工程是一项常见的建筑装饰工程,在进行该工程施工前,必须进行安全技术交底,以确保施工过程中的安全性。
本文将就干挂石材工程安全技术交底进行详细介绍。
一、施工人员安全意识培训1.1 确保施工人员了解工程的安全风险和防范措施。
1.2 介绍施工现场的安全标识和应急设施的位置。
1.3 强调施工人员在工作中必须佩戴安全帽、安全鞋等个人防护用具。
二、施工现场安全管理2.1 划定施工现场的安全区域和禁止区域。
2.2 确保施工现场通道畅通,避免材料堆放过高或过密。
2.3 定期检查施工现场的安全设施,如扶手、防护网等。
三、设备使用安全规范3.1 对施工所需的设备进行检查和维护,确保设备安全可靠。
3.2 操作人员必须具备相关操作证书,严格按照操作规程进行操作。
3.3 禁止未经培训的人员操作设备,确保操作人员的安全。
四、高空作业安全措施4.1 在进行高空作业前,必须进行高空作业风险评估。
4.2 施工人员必须佩戴安全带,并正确使用安全绳索。
4.3 在高空作业过程中,必须有专人监督和配合。
五、应急预案和演练5.1 制定施工现场的应急预案,包括火灾、坠落等紧急情况的处理措施。
5.2 定期进行应急演练,提高施工人员应对突发情况的能力。
5.3 配备必要的急救设备和人员,确保在发生意外情况时能够及时处理。
结语:通过对干挂石材工程安全技术交底的详细介绍,可以有效提高施工过程中的安全性,保障施工人员的生命财产安全。
在实际工程中,必须严格执行安全技术交底要求,确保施工过程安全有序进行。
1、本表由施工单位填写,交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
、石材安装:石材安装是从底层开始,吊好垂直线,然后依次向上安装。
必须对石材的材质、颜色、纹路、加工尺寸进行检查,按照的石材编号将石材轻放在T型挂件上,按线就位后调整准确位置,并立即清孔,槽内注入胶,要求锚固胶保证有4-8小时的凝固时间,以避免过早凝固而脆裂,过慢凝固而松动。
板材垂直度、平整度、拉线校正后扳紧螺栓。
安装时注意各种石材的交接和接口,保证石材安装交圈。
、打胶:对于要求密缝的石材拼接不用打胶;设计要求留缝的墙面,需要在缝内填入泡沫条后用有颜色的大理石胶打入缝隙内。
为了保证打胶的质量,用事先准备好的泡沫条塞入石材缝隙,预留好打胶尺寸,既不需要太深,也不应太浅,要求密实,并在石材的边缘贴上胶带纸然后打胶,一般要求打胶深度在不能进入骨架内即可。
待完成后轻轻将胶带纸撕掉使打胶边成一条直线。
1、本表由施工单位填写,交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
1、本表由施工单位填写,交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
1、本表由施工单位填写,交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
1、本表由施工单位填写,交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
THANKS !!!致力为企业和个人提供合同协议,策划案计划书,学习课件等等打造全网一站式需求欢迎您的下载,资料仅供参考。

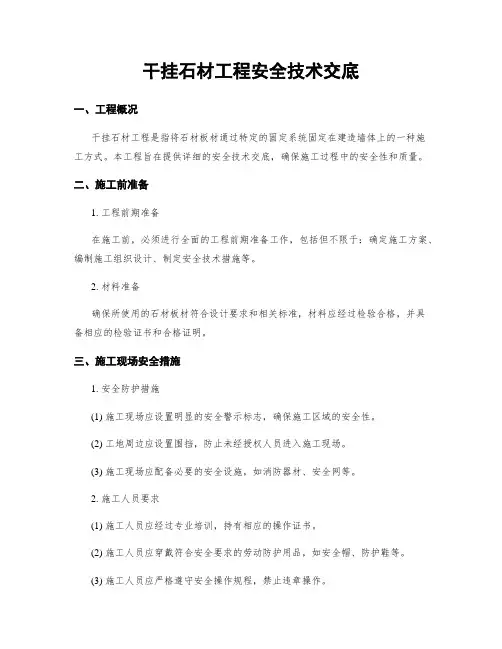

干挂石材工程安全技术交底一、工程概况干挂石材工程是指将石材板材通过特定的固定系统固定在建造墙体上的一种施工方式。
本工程旨在提供详细的安全技术交底,确保施工过程中的安全性和质量。
二、施工前准备1. 工程前期准备在施工前,必须进行全面的工程前期准备工作,包括但不限于:确定施工方案、编制施工组织设计、制定安全技术措施等。
2. 材料准备确保所使用的石材板材符合设计要求和相关标准,材料应经过检验合格,并具备相应的检验证书和合格证明。
三、施工现场安全措施1. 安全防护措施(1) 施工现场应设置明显的安全警示标志,确保施工区域的安全性。
(2) 工地周边应设置围挡,防止未经授权人员进入施工现场。
(3) 施工现场应配备必要的安全设施,如消防器材、安全网等。
2. 施工人员要求(1) 施工人员应经过专业培训,持有相应的操作证书。
(2) 施工人员应穿戴符合安全要求的劳动防护用品,如安全帽、防护鞋等。
(3) 施工人员应严格遵守安全操作规程,禁止违章操作。
3. 施工设备和工具(1) 施工设备应经过检验合格,并定期进行维护和保养。
(2) 施工设备和工具的使用人员应经过专业培训,熟悉操作规程。
四、施工过程安全控制1. 石材板材的搬运和安装(1) 搬运过程中,应采取适当的搬运工具和操作方法,确保搬运过程中的安全性。
(2) 安装过程中,应采取适当的固定系统和安装方法,确保石材板材的稳固性和安全性。
2. 施工现场的卫生和整洁(1) 施工现场应保持整洁,及时清理施工过程中产生的垃圾和杂物。
(2) 施工现场应设置合理的通道和疏散通道,确保施工人员的安全疏散。
3. 施工现场的安全监督(1) 施工现场应设置专人负责安全监督工作,及时发现和处理安全隐患。
(2) 定期进行安全检查,确保施工现场的安全性和质量。
五、施工后安全控制1. 完工验收(1) 施工完成后,应组织相关人员进行验收,确保施工质量符合设计要求和相关标准。
(2) 验收合格后,方可移交使用。

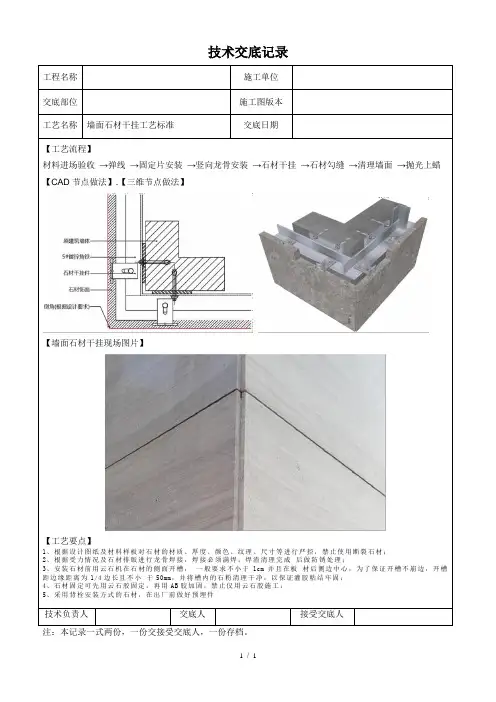

技术交底记录
