磁铁的材质及性能一、磁铁的种类磁铁的种类很多，一般分为永磁和软磁两大类，我们所说的磁铁，一般都是指永磁磁铁，永磁磁铁又分二大分类：第一大类是：金属合金磁铁包括钕铁硼磁铁（Nd2Fe14B）、钐钴磁铁(SmCo)、铝镍钴磁铁（ALNiCO）第二大类是：铁氧体永磁材料（Ferrite）1、钕铁硼磁铁：它是目前发现商品化性能最高的磁铁，被人们称为磁王，拥有极高的磁性能，其最大磁能积(BHmax)高过铁氧体(Ferrite)10倍以上。
其本身的机械加工性能亦相当之好，工作温度最高可达200摄氏度。
而且其质地坚硬，性能稳定，有很好的性价比，故其应用极其广泛。
但因为其化学活性很强，所以必须对其表面凃层处理。
(如镀Zn,Ni,电泳、钝化等)。
2. 铁氧体磁铁：它主要原料包括BaFe12O19和SrFe12O19。
通过陶瓷工艺法制造而成，质地比较硬，属脆性材料，由于铁氧体磁铁有很好的耐温性、价格低廉、性能适中，已成为应用最为广泛的永磁体。
3. 铝镍钴磁铁：是由铝、镍、钴、铁和其它微量金属元素构成的一种合金。
铸造工艺可以加工生产成不同的尺寸和形状，可加工性很好。
铸造铝镍钴永磁有着最低可逆温度系数，工作温度可高达600摄氏度以上。
铝镍钴永磁产品广泛应用于各种仪器仪表和其他应用领域。
4、钐钴磁铁（SmCo）：依据成份的不同分为SmCo5和Sm2Co17。
由于其材料价格昂贵而使其发展受到限制。
钐钴（SmCo）作为稀土永磁铁，不但有着较高的磁能积（14-28MGOe）、可靠的矫顽力和良好的温度特性。
与钕铁硼磁铁相比，钐钴磁铁更适合工作在高温环境中。
二、磁铁使用注意事项下面是关于磁铁的使用注意事项，在使用磁铁产品之前请您务必先行阅读。
1．磁铁在使用过程中应确保工作场所洁净，以免铁屑等细小杂质吸附在磁铁表面影响产品的正常使用。
2．钕铁硼磁铁适宜存放在通风干燥的室内，酸性、碱性、有机溶剂、水中、高温潮湿的环境容易使磁体产生锈蚀，镀层脱落磁体粉化退磁。
磁铁的材质及性能一、磁铁的种类磁铁的种类很多，一般分为永磁和软磁两大类，我们所说的磁铁，一般都是指永磁磁铁，永磁磁铁又分二大分类：第一大类是：金属合金磁铁包括钕铁硼磁铁（Nd2Fe14B）、钐钴磁铁(SmCo)、铝镍钴磁铁（ALNiCO）第二大类是：铁氧体永磁材料（Ferrite）1、钕铁硼磁铁：它是目前发现商品化性能最高的磁铁，被人们称为磁王，拥有极高的磁性能，其最大磁能积(BHmax)高过铁氧体(Ferrite)10倍以上。
其本身的机械加工性能亦相当之好，工作温度最高可达200摄氏度。
而且其质地坚硬，性能稳定，有很好的性价比，故其应用极其广泛。
但因为其化学活性很强，所以必须对其表面凃层处理。
(如镀Zn,Ni,电泳、钝化等)。
2. 铁氧体磁铁：它主要原料包括BaFe12O19和SrFe12O19。
通过陶瓷工艺法制造而成，质地比较硬，属脆性材料，由于铁氧体磁铁有很好的耐温性、价格低廉、性能适中，已成为应用最为广泛的永磁体。
3. 铝镍钴磁铁：是由铝、镍、钴、铁和其它微量金属元素构成的一种合金。
铸造工艺可以加工生产成不同的尺寸和形状，可加工性很好。
铸造铝镍钴永磁有着最低可逆温度系数，工作温度可高达600摄氏度以上。
铝镍钴永磁产品广泛应用于各种仪器仪表和其他应用领域。
4、钐钴磁铁（SmCo）：依据成份的不同分为SmCo5和Sm2Co17。
由于其材料价格昂贵而使其发展受到限制。
钐钴（SmCo）作为稀土永磁铁，不但有着较高的磁能积（14-28MGOe）、可靠的矫顽力和良好的温度特性。
与钕铁硼磁铁相比，钐钴磁铁更适合工作在高温环境中。
二、磁铁使用注意事项下面是关于磁铁的使用注意事项，在使用磁铁产品之前请您务必先行阅读。
1．磁铁在使用过程中应确保工作场所洁净，以免铁屑等细小杂质吸附在磁铁表面影响产品的正常使用。
2．钕铁硼磁铁适宜存放在通风干燥的室内，酸性、碱性、有机溶剂、水中、高温潮湿的环境容易使磁体产生锈蚀，镀层脱落磁体粉化退磁。
磁性材料参数汇总表引言磁性材料是一类重要的材料，在许多领域中都有广泛的应用，例如电子设备、电力传输、通信等。
了解磁性材料的参数对于正确选择和设计合适的磁性材料至关重要。
本文档旨在提供一个汇总表，列出常见磁性材料的重要参数和特性，以帮助工程师和研究人员进行选择和评估。
1. 常见磁性材料1.1 铁氧体材料铁氧体材料是一类具有高饱和磁感应强度和低磁导率的磁性材料。
下表列出了一些常见的铁氧体材料及其参数。
材料名称饱和磁感应强度 (T) 磁导率 (H/m) 矫顽力 (A/m)镍锌铁氧体0.4 50 800锰锌铁氧体0.3 100 500镍铜铁氧体0.6 20 10001.2 钕铁硼磁体钕铁硼磁体是一类具有极高磁能积和高矫顽力的磁性材料。
下表列出了一些常见的钕铁硼磁体及其参数。
材料名称饱和磁感应强度 (T) 磁能积 (J/m3) 矫顽力 (A/m)N35 1.17 263e6 955N45 1.33 326e6 955N52 1.45 398e6 9551.3 钢磁材料钢磁材料是一类在低频磁场中具有高导磁率和低矫顽力的磁性材料。
下表列出了一些常见的钢磁材料及其参数。
材料名称饱和磁感应强度 (T) 导磁率 (H/m) 矫顽力 (A/m)低碳钢 2 1000 4硅钢 2 5000 6非晶合金钢 2.1 10000 22. 参数解释2.1 饱和磁感应强度饱和磁感应强度是材料在外加磁场作用下能够达到的最大磁感应强度。
单位为特斯拉(T)。
2.2 磁导率磁导率描述了材料对磁场的响应程度，即磁场强度与磁感应强度之间的比值。
单位为亨利/米(H/m)。
2.3 矫顽力矫顽力是材料从饱和磁化状态中恢复到磁场消失状态所需施加的逆磁场强度。
单位为安培/米(A/m)。
2.4 磁能积磁能积是材料单位体积的储磁能力，表示材料在磁场中存储的能量密度。
单位为焦耳/立方米(J/m3)。
3. 典型应用3.1 铁氧体材料•镍锌铁氧体：常用于磁芯和磁带记录头。

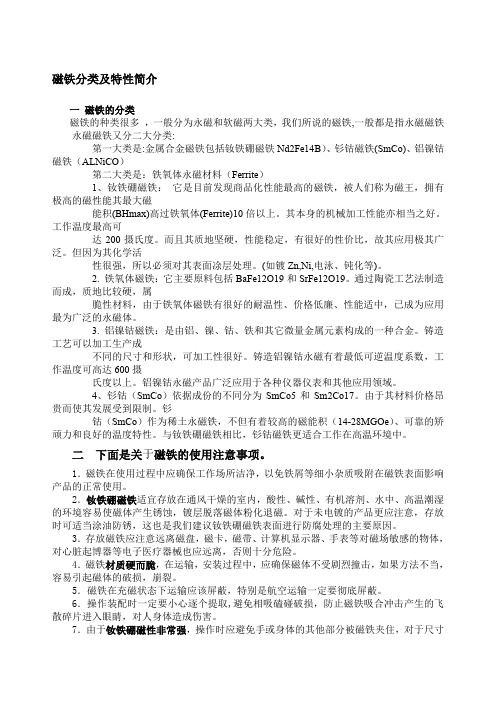

磁铁分类及特性简介一磁铁的分类磁铁的种类很多，一般分为永磁和软磁两大类，我们所说的磁铁,一般都是指永磁磁铁永磁磁铁又分二大分类:第一大类是:金属合金磁铁包括钕铁硼磁铁Nd2Fe14B）、钐钴磁铁(SmCo)、铝镍钴磁铁（ALNiCO）第二大类是：铁氧体永磁材料（Ferrite）1、钕铁硼磁铁：它是目前发现商品化性能最高的磁铁，被人们称为磁王，拥有极高的磁性能其最大磁能积(BHmax)高过铁氧体(Ferrite)10倍以上。
其本身的机械加工性能亦相当之好。
工作温度最高可达200摄氏度。
而且其质地坚硬，性能稳定，有很好的性价比，故其应用极其广泛。
但因为其化学活性很强，所以必须对其表面凃层处理。
(如镀Zn,Ni,电泳、钝化等)。
2. 铁氧体磁铁：它主要原料包括BaFe12O19和SrFe12O19。
通过陶瓷工艺法制造而成，质地比较硬，属脆性材料，由于铁氧体磁铁有很好的耐温性、价格低廉、性能适中，已成为应用最为广泛的永磁体。
3. 铝镍钴磁铁：是由铝、镍、钴、铁和其它微量金属元素构成的一种合金。
铸造工艺可以加工生产成不同的尺寸和形状，可加工性很好。
铸造铝镍钴永磁有着最低可逆温度系数，工作温度可高达600摄氏度以上。
铝镍钴永磁产品广泛应用于各种仪器仪表和其他应用领域。
4、钐钴（SmCo）依据成份的不同分为SmCo5和Sm2Co17。
由于其材料价格昂贵而使其发展受到限制。
钐钴（SmCo）作为稀土永磁铁，不但有着较高的磁能积（14-28MGOe）、可靠的矫顽力和良好的温度特性。
与钕铁硼磁铁相比，钐钴磁铁更适合工作在高温环境中。
二下面是关于磁铁的使用注意事项。
1．磁铁在使用过程中应确保工作场所洁净，以免铁屑等细小杂质吸附在磁铁表面影响产品的正常使用。
2．钕铁硼磁铁适宜存放在通风干燥的室内，酸性、碱性、有机溶剂、水中、高温潮湿的环境容易使磁体产生锈蚀，镀层脱落磁体粉化退磁。
对于未电镀的产品更应注意，存放时可适当涂油防锈，这也是我们建议钕铁硼磁铁表面进行防腐处理的主要原因。
dt4纯铁材料磁参数纯铁（也被称为α铁）是一种纯度非常高的金属材料，具有优异的磁性能。
在常温下，纯铁是铁磁性材料，具有强大的磁性。
纯铁的磁参数主要包括以下几个方面：饱和磁化强度、剩余磁感应强度、矫顽力、磁导率等。
首先，纯铁的饱和磁化强度可以达到2.15-2.22T，这意味着在外加磁场的作用下，纯铁可以达到一个饱和磁化状态，磁感应强度不再增加。
其次，纯铁的剩余磁感应强度可以达到1.6-1.9T，这意味着即使在磁场作用消失后，纯铁仍然保留一定的磁感应强度。
这种剩余磁化是铁磁性材料的典型特征。
再次，纯铁的矫顽力非常低，通常为0.3-0.4A/m。
矫顽力是指在磁化或反磁化过程中需要施加的外加磁场的强度。
纯铁的低矫顽力意味着它可以很容易地在外加磁场作用下磁化或反磁化。
此外，纯铁的磁导率也是其重要的磁参数之一、磁导率是磁感应强度与磁场强度之间的比值，它描述了材料对磁场的响应能力。
纯铁的磁导率在不同的磁场强度下会有所变化，在高磁场强度下磁导率较低，但仍然比较高。
磁导率的数值大小与纯铁的磁化状态、晶体结构和缺陷有关。
纯铁作为磁性材料，在许多应用中具有广泛的用途。
例如，在电力行业中，纯铁常用于制造电机和变压器的磁芯，因为它具有高的饱和磁化强度和低的矫顽力，可以有效地导引磁场。
此外，纯铁还可以用于制造磁头、磁振动器和磁传感器等磁性元件。
总结起来，纯铁作为一种磁性材料，具有优异的磁参数。
其饱和磁化强度高、剩余磁感应强度大、矫顽力低和磁导率适中，使其成为许多应用领域中不可或缺的材料之一。
以下是磁铁规格表，包括圆形磁铁、方形磁铁、条形磁铁和环形磁铁等不同形状和尺寸的磁铁，以及对应的磁力数值：
圆形磁铁：
•直径5mm，厚度3mm，磁力0.4N
•直径10mm，厚度3mm，磁力1.5N
•直径15mm，厚度5mm，磁力4.2N
•直径20mm，厚度5mm，磁力6.0N
•直径25mm，厚度5mm，磁力7.2N
•直径30mm，厚度10mm，磁力14.0N
方形磁铁：
•长度10mm，宽度10mm，厚度2mm，磁力0.74N
•长度20mm，宽度10mm，厚度2mm，磁力1.8N
•长度20mm，宽度15mm，厚度3mm，磁力3.0N
•长度30mm，宽度20mm，厚度3mm，磁力5.9N
•长度40mm，宽度20mm，厚度5mm，磁力14.0N
条形磁铁：
•长度20mm，宽度10mm，厚度2mm，磁力1.8N
•长度40mm，宽度10mm，厚度3mm，磁力6.2N
•长度50mm，宽度10mm，厚度3mm，磁力8.0N
•长度60mm，宽度10mm，厚度5mm，磁力12.0N
•长度100mm，宽度10mm，厚度5mm，磁力18.8N
环形磁铁：
•直径10mm，厚度5mm，磁力0.82N
•直径15mm，厚度5mm，磁力1.89N
•直径25mm，厚度5mm，磁力3.9N
•直径30mm，厚度10mm，磁力7.8N
•直径50mm，厚度10mm，磁力19.0N
以上数据仅供参考。
具体规格和参数可能会因生产厂家、材料、磁场强度等因素而有所不同。
在实际应用中应结合具体需求进行选择。
钕铁硼(NdFeB)永磁材料是以金属间化合物Nd2Fe14B为基础的永磁材料。
钕铁硼具有极高的磁能积和矫顽力可吸起相当于自身重量的640倍的重物。
高能量密度的优点使钕铁硼永磁材料在现代工业和电子技术中获得了广泛应用，从而使仪器仪表、电声电机、磁选磁化等设备的小型化、轻量化、薄型化成为可能。
钕铁硼的优点是性能价格比高，具良好的机械特性，易于切削加工；不足之处在于居里温度点低，温度特性差，且易于粉化腐蚀，必须通过调整其化学成分和采取表面处理方法使之得以改进，从而达到实际应用的要求。
钕铁硼的制造采用粉末冶金工艺，将含有一定配比的原材料如：钕、镝、铁、钴、铌、镨、铝、硼铁等通过中频感应熔炼炉冶炼成合金钢锭，然后破碎制成3～5μm 的粉料，并在磁场中压制成型，成型后的生坯在真空烧结炉中烧结致密并回火时效，这样就得到了具有一定磁性能的永磁体毛坯。
毛坯经过磨削、钻孔切片等加工工序后，再经表面处理就得到了用户所需的钕铁硼成品。
表征磁性材料参数分别是：1、磁能积（BH）：定义：在永磁体的退磁曲线的任意点上磁通密度(B)与对应的磁场强度(H)的乘积。
它是表征永磁材料单位体积对外产生的磁场中总储存能量的一个参数。
单位：兆高·奥（MGOe）或焦/米3（J/m3）简要说明：退磁曲线上任何一点的B和H的乘积即BH我们称为磁能积，而B×H的最大值称之为最大磁能积，为退磁曲线上的D点。
磁能积是衡量磁体所储存能量大小的重要参数之一。
在磁体使用时对应于一定能量的磁体，要求磁体的体积尽可能小。
2、剩磁Br：定义：将铁磁性材料磁化后去除磁场，被磁化的铁磁体上所剩余的磁化强度。
3、矫顽力（Hcb、Hcj）Hcj（内禀矫顽力）使磁体的磁化强度降为零所需施加的反向磁场强度，我们称之为内禀矫顽力。
内禀矫顽力是衡量磁体抗退磁能力的一个物理量，是表示材料中的磁化强度M退到零的矫顽力。
在磁体使用中，磁体矫顽力越高，温度稳定性越好。
永磁体基本性能参数永磁材料：永磁材料被外加磁场磁化后磁性不消失，可对外部空间提供稳定磁场。
钕铁硼永磁体常用的衡量指标有以下四种：剩磁（Br）单位为特斯拉（T）和高斯（Gs） 1Gs =0.0001T 将一个磁体在闭路环境下被外磁场充磁到技术饱和后撤消外磁场，此时磁体表现的磁感应强度我们称之为剩磁。
它表示磁体所能提供的最大的磁通值。
从退磁曲线上可见，它对应于气隙为零时的情况，故在实际磁路中磁体的磁感应强度都小于剩磁。
钕铁硼是现今发现的Br最高的实用永磁材料。
磁感矫顽力（Hcb）单位是安/米（A/m）和奥斯特（Oe）或1 Oe≈79.6A/m 处于技术饱和磁化后的磁体在被反向充磁时，使磁感应强度降为零所需反向磁场强度的值称之为磁感矫顽力（Hcb）。
但此时磁体的磁化强度并不为零，只是所加的反向磁场与磁体的磁化强度作用相互抵消。
（对外磁感应强度表现为零）此时若撤消外磁场，磁体仍具有一定的磁性能。
钕铁硼的矫顽力一般是11000Oe以上。
内禀矫顽力（Hcj）单位是安/米（A/m）和奥斯特（Oe）1 Oe ≈79.6A/m 使磁体的磁化强度降为零所需施加的反向磁场强度，我们称之为内禀矫顽力。
内禀矫顽力是衡量磁体抗退磁能力的一个物理量，如果外加的磁场等于磁体的内禀矫顽力，磁体的磁性将会基本消除。
钕铁硼的Hcj会随着温度的升高而降低所以需要工作在高温环境下时应该选择高Hcj的牌号。
磁能积(BH)单位为焦/米3（J/m3）或高•奥（GOe） 1 MGOe ≈7. 96k J/m3退磁曲线上任何一点的B和H的乘积既BH我们称为磁能积,而B×H的最大值称之为最大磁能积(BH)max。
磁能积是恒量磁体所储存能量大小的重要参数之一，(BH)max越大说明磁体蕴含的磁能量越大。
设计磁路时要尽可能使磁体的工作点处在最大磁能积所对应的B和H附近。
各向同性磁体：任何方向磁性能都相同的磁体。
各向异性磁体：不同方向上磁性能会有不同；且存在一个方向，在该方向取向时所得磁性能最高的磁体。
