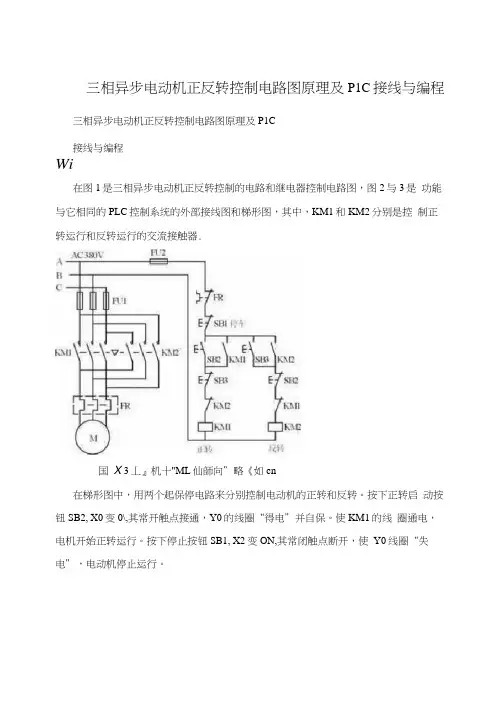

三相异步电动机正反转控制电路图原理及P1C接线与编程三相异步电动机正反转控制电路图原理及P1C接线与编程Wi在图1是三相异步电动机正反转控制的电路和继电器控制电路图，图2与3是功能与它相同的PLC控制系统的外部接线图和梯形图，其中，KM1和KM2分别是控制正转运行和反转运行的交流接触器.国X 3丄』机十"ML仙師向”略《如cn在梯形图中，用两个起保停电路来分别控制电动机的正转和反转。

按下正转启动按钮SB2, X0变0\,其常开触点接通，Y0的线圈“得电”并自保。

使KM1的线圈通电，电机开始正转运行。

按下停止按钮SB1, X2变ON,其常闭触点断开，使Y0线圈“失电”，电动机停止运行。

収3伴止图2 PLC外部接线阳ilH|并步电HL ll 扛、制1。

心hr. dijjsw. com ca在梯形图中，将Y0与Y1的常闭触电分别与对方的线圈串联，可以保证他们不会同时为ON,因此KM1和KM2的线圈不会同时通电，这种安全措施在继电器电路中称为“互锁”。

除此之外，为了方便操作和保证Y0和Y1不会同时为皿，在梯形图中还设置了“按钮互锁”，即将反转启动按钮XI的常闭点与控制正转的Y0的线圈串联，将正转启动按钮X0的常闭触点与控制反转的Y1的线圈串联。

设Y0为ON,电动机正转，这是如果想改为反转运行，可以不安停止按钮SB1,直接安反转启动按钮SB3, XI 变为0$,它的常闭触点断开，使Y0线圈“失电”，同时XI的敞开触点接通，使Y1的线圈“得电”，点击正转变为反转。

在梯形图中的互锁和按钮联锁电路只能保证输出模块中的与Y0和Y1对应的硬件继电器的常开触点心不会同时接通。

山于切换过程中电感的延时作用，可能会出现一个触点还未断弧，另一个却已合上的现象，从而造成瞬间短路故障。

可以用正反转切换时的延时来解决这一问题，但是这一方案会增大编程的工作量，也不能解决不述的接触触点故障引起的电源短路事故。

如果因主电路电流过大或者接触器质量不好，某一接触器的主触点被断电时产生的电弧熔焊而被粘结，其线圈断电后主触点仍然是接通的，这时如果巧一个接触器的线圈通电，仍将造成三相电源短路事故。

三相异步电动机正反转接线图_三相异步电动机正反转把握电路原理图解 - 电动机为了使电动机能够正转和反转，可接受两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，假犹如时吸合将造成电源的短路事故，为了防止这种事故，在电路中应实行牢靠的互锁，上图为接受按钮和接触器双重互锁的电动机正、反两方向运行的把握电路。

线路分析如下：一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。

二、反向启动：1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过帮助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。

三、互锁环节：具有禁止功能在线路中起平安爱护作用1、接触器互锁：KM1线圈回路串入KM2的常闭帮助触点，KM2线圈回路串入KM1的常闭触点。

当正转接触器KM1线圈通电动作后，KM1的帮助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必需先使KM2断电释放，其帮助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。

2、按钮互锁：在电路中接受了把握按钮操作的正反传把握电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。

例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。

按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。

这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，假犹如时按下SB2和SB3则两只接触器线圈都不能通电。

这样就起到了互锁的作用。

四、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。

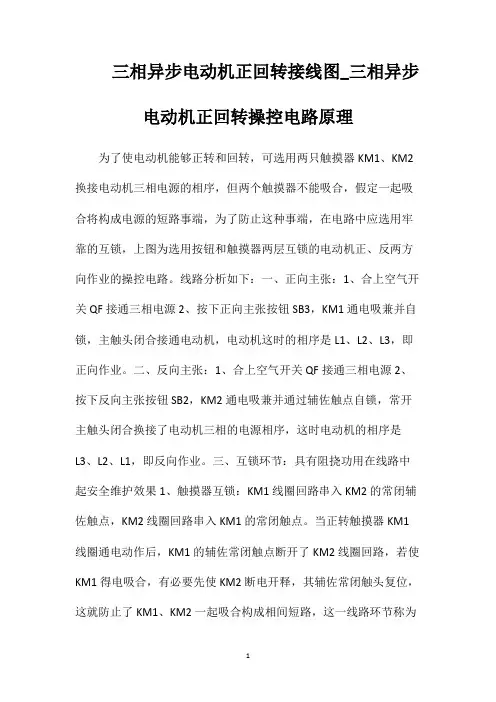

三相异步电动机正回转接线图_三相异步电动机正回转操控电路原理为了使电动机能够正转和回转，可选用两只触摸器KM1、KM2换接电动机三相电源的相序，但两个触摸器不能吸合，假定一起吸合将构成电源的短路事端，为了防止这种事端，在电路中应选用牢靠的互锁，上图为选用按钮和触摸器两层互锁的电动机正、反两方向作业的操控电路。

线路分析如下：一、正向主张：1、合上空气开关QF接通三相电源2、按下正向主张按钮SB3，KM1通电吸兼并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向作业。

二、反向主张：1、合上空气开关QF接通三相电源2、按下反向主张按钮SB2，KM2通电吸兼并通过辅佐触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向作业。

三、互锁环节：具有阻挠功用在线路中起安全维护效果1、触摸器互锁：KM1线圈回路串入KM2的常闭辅佐触点，KM2线圈回路串入KM1的常闭触点。

当正转触摸器KM1线圈通电动作后，KM1的辅佐常闭触点断开了KM2线圈回路，若使KM1得电吸合，有必要先使KM2断电开释，其辅佐常闭触头复位，这就防止了KM1、KM2一起吸合构成相间短路，这一线路环节称为互锁环节。

2、按钮互锁：在电路中选用了操控按钮操作的正反传操控电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点别离与KM1、KM2线圈回路联接。

例如按钮SB2的常开触点与触摸器KM2线圈串联，而常闭触点与触摸器KM1线圈回路串联。

按钮SB3的常开触点与触摸器KM1线圈串联，而常闭触点压KM2线圈回路串联。

这么当按下SB2时只能有触摸器KM2的线圈能够通电而KM1断电，按下SB3时只能有触摸器KM1的线圈能够通电而KM2断电，假定一起按下SB2和SB3则两只触摸器线圈都不能通电。

这么就起到了互锁的效果。

四、电动机正向（或反向）主张作业后，不用先按间断按钮使电动机间断，能够直接按反向（或正向）主张按钮，使电动机变为反方向作业。

三相异步电动机正反转控制电路总结今天咱们来一起总结一下三相异步电动机正反转控制电路哦。

你们知道吗？就像小火车能往前开也能往后开一样，三相异步电动机也可以正转和反转呢。

那这个正反转是怎么控制的呀？这里面可藏着好多有趣的小秘密。

想象一下，有一个特别大的风扇，这个风扇就像我们的三相异步电动机带动的设备。

有时候我们想让风朝着这边吹，这就是正转的时候，风可以把凉快的空气送到屋子的这边。

可是呀，过一会儿，我们想让风朝着另外一边吹，那就得让电动机反转啦。

在这个控制电路里呀，有一些很关键的东西。

比如说，有一些像小开关一样的东西，它们就像小管家。

当我们把这个小管家调整到一个方向的时候，电流就会按照一种方式流进电动机，电动机就开始正转啦。

就好像水流沿着一条小渠流，小渠的方向决定了水的流向，电流的方向就决定了电动机的转动方向呢。

我给你们讲个故事吧。

有个小朋友叫小明，他家有个小机器，这个小机器就是用三相异步电动机带动的。

有一天，小明想让小机器做不同的事情，就像有时候把东西从左边搬到右边，有时候又想从右边搬到左边。

刚开始的时候，他不知道怎么让电动机反转，急得像热锅上的蚂蚁。

后来呀，他发现只要改变一下电路里的一些连接，就像改变小火车的轨道一样，电动机就可以反转啦。

那这个控制电路是怎么做到让电动机正反转的呢？其实就是通过改变电动机的相序。

相序就像是电流进入电动机的顺序，不同的顺序就会让电动机朝着不同的方向转。

我们再举个例子，假如把电动机想象成一个小水车。

如果水先从左边的口子流进去，小水车就会朝着一个方向转，这就好比电动机的正转。

要是我们把水流的入口改变一下，让水先从右边的口子流进去，小水车就会朝着相反的方向转啦，这就像电动机的反转。

三相异步电动机正反转控制电路虽然看起来有点复杂，但是只要我们理解了这些小道理，就会觉得很有趣。

它就像一个神奇的魔法盒，只要我们按照正确的方法操作那些小开关，就能让电动机按照我们想要的方向转动，是不是很厉害呢？希望你们也能像发现小秘密一样，记住这个有趣的三相异步电动机正反转控制电路哦。
