线路接线大全之电工知识

18个电工基础知识，做弱电的也必备的知识点，需要的朋友收藏备用1、220伏家用电源插座接线规定单相插座有多种，常分两孔和三孔。

两孔并排分左右，三孔组成品字形。

接线孔旁标字母，L为火N为零。

三孔之中还有E，表示接地在正中。

面对插座定方向，各孔接线有规定。

左接零线右接火，保护地线接正中。

▲插座2、三相电源中线电流、相电流和线电压、相电压的定义三相电压分相、线，火零为相，火火线，三相电流分相、线，绕组为相，火线线。

说明：对于三相电源，输出电压和电流都有相和线之分，分别叫“相电压”，“线电压”，“相电流”，“线电流”。

相电压是指火线和零线之间的电压，火线与火线之间的电压叫线电压;相电流是指流过每一相绕组的电流，线电流是流过每一条火线的电流。

3、漏电保护器的选择选择漏电保护器，供电方式为第一。

单相电源二百二，二线二级或单级。

三相三线三百八，选用三级保护器。

三相四线三百八，四线三级或四级。

“级”表示开关触点“线”表示进、出线▲漏电保护器4、灯泡不亮的原因查找办法灯泡不亮叫人烦，常见原因灯丝断。

透明灯泡看得着，否则可用电笔验。

合上开关点两端，都不发亮火线断。

一亮一灭灯丝断，两端都亮断零线。

▲照明电路5、电容串并联的有关计算电容串联值下降，相当板距在加长，各容倒数再求和，再求倒数总容量。

电容并联值增加，相当板面在增大，并后容量很好求，各容数值来相加。

想起电阻串并联，电容计算正相反，电容串联电阻并，电容并联电阻串。

▲电容说明：两个或两个以上电容器串联时，相当于绝缘距离加长，因为只有最靠两边的两块极板起作用，又因电容和距离成反比，距离增加，电容下降;两个或两个以上电容器并联时，相当于极板的面积增大了，又因电容和面积成正比，面积增加，电容增大。

6、感性负载电路中电流和电压的相位关系电源一通电压时，电流一时难通达，切断电源电压断，电流一时难切断，上述比喻较通俗，电压在前流在后，两者相差电角度，最大数值九十度。

▲电机7、仪用电流互感器的使用方法和注意事项仪用电流互感器，实际是台变压器。

电工根基知识大全电工根基知识大全电工识图口诀巧记忆一，通用局部1，什麽叫电路电流所经过的路径叫电路。

电路的组成一般由电源，负载和连接局部〔导线，开关，熔断器〕等组成。

2，什麽叫电源电源是一种将非电能转换成电能的装置。

3，什麽叫负载负载是取用电能的装置，也就是用电设备。

连接局部是用来连接电源与负载，构成电流通路的中间环节，是用来输送，分配和控制电能的。

4，电流的根本概念是什麽电荷有规那么的定向流动，就形成电流，习惯上规定正电荷移动的方向为电流的实际方向。

电流方向不变的电路称为直流电路。

单位时间内通过导体任一横截面的电量叫电流〔强度〕，用符号I 表示。

电流〔强度〕的单位是安培〔A〕，大电流单位常用千安〔KA〕表示，小电流单位常用毫安〔mA〕,微安(μA)表示。

1KA=1000A1A=1000 mA1 mA=1000μA5，电压的根本性质1〕两点间的电压具有惟一确定的数值。

2〕两点间的电压只与这两点的位置有关，与电荷移动的路径无关。

3〕电压有正，负之分，它与标志的参考电压方向有关。

4〕沿电路中任一闭合回路行走一圈，各段电压的和恒为零。

电压的单位是伏特〔V〕，根据不同的需要，也用千伏〔KV〕，毫伏〔mV〕和微伏〔μV〕为单位。

1KV=1000V1V=1000 mV1mV=1000μV6，电阻的概念是什麽导体对电流起阻碍作用的能力称为电阻，用符号R表示，当电压为1伏，电流为1安时，导体的电阻即为1欧姆〔Ω〕，常用的单位千欧〔KΩ〕，兆欧〔MΩ〕。

1MΩ=1000KΩ1KΩ=1000Ω7，什麽是局部电路的欧姆定律流过电路的电流与电路两端的电压成正比，而与该电路的电阻成反比，这个关系叫做欧姆定律。

用公式表示为：I=U/R式中：I——电流〔A〕；U——电压〔V〕；R——电阻〔Ω〕。

局部电路的欧姆定律反映了局部电路中电压，电流和电阻的相互关系，它是分析和计算局部电路的主要依据。

8，什麽是全电路的欧姆定律带有一个电动势的全电路图：图中r0是电源的内阻；当导线的电阻可以忽略不计时，负载电阻R 就是外电路的电阻；E表示电源的电动势。

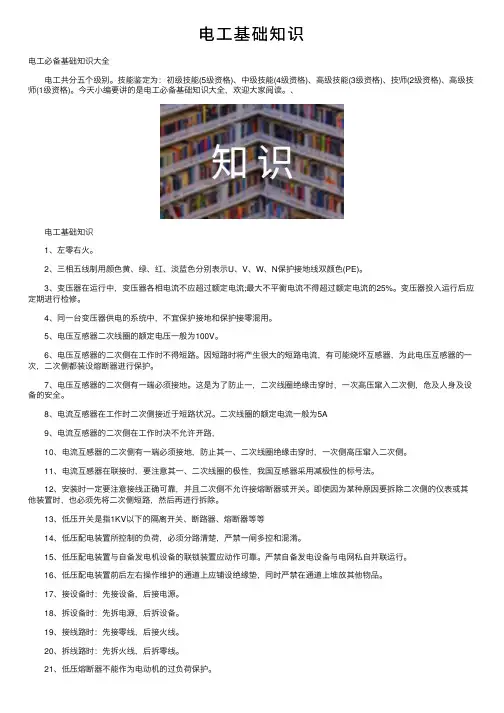

电⼯基础知识电⼯必备基础知识⼤全 电⼯共分五个级别。

技能鉴定为：初级技能(5级资格)、中级技能(4级资格)、⾼级技能(3级资格)、技师(2级资格)、⾼级技师(1级资格)。

今天⼩编要讲的是电⼯必备基础知识⼤全，欢迎⼤家阅读。

、 电⼯基础知识 1、左零右⽕。

2、三相五线制⽤颜⾊黄、绿、红、淡蓝⾊分别表⽰U、V、W、N保护接地线双颜⾊(PE)。

3、变压器在运⾏中，变压器各相电流不应超过额定电流;最⼤不平衡电流不得超过额定电流的25%。

变压器投⼊运⾏后应定期进⾏检修。

4、同⼀台变压器供电的系统中，不宜保护接地和保护接零混⽤。

5、电压互感器⼆次线圈的额定电压⼀般为100V。

6、电压互感器的⼆次侧在⼯作时不得短路。

因短路时将产⽣很⼤的短路电流，有可能烧坏互感器，为此电压互感器的⼀次，⼆次侧都装设熔断器进⾏保护。

7、电压互感器的⼆次侧有⼀端必须接地。

这是为了防⽌⼀，⼆次线圈绝缘击穿时，⼀次⾼压窜⼊⼆次侧，危及⼈⾝及设备的安全。

8、电流互感器在⼯作时⼆次侧接近于短路状况。

⼆次线圈的额定电流⼀般为5A 9、电流互感器的⼆次侧在⼯作时决不允许开路， 10、电流互感器的⼆次侧有⼀端必须接地，防⽌其⼀、⼆次线圈绝缘击穿时，⼀次侧⾼压窜⼊⼆次侧。

11、电流互感器在联接时，要注意其⼀、⼆次线圈的极性，我国互感器采⽤减极性的标号法。

12、安装时⼀定要注意接线正确可靠，并且⼆次侧不允许接熔断器或开关。

即使因为某种原因要拆除⼆次侧的仪表或其他装置时，也必须先将⼆次侧短路，然后再进⾏拆除。

13、低压开关是指1KV以下的隔离开关、断路器、熔断器等等 14、低压配电装置所控制的负荷，必须分路清楚，严禁⼀闸多控和混淆。

15、低压配电装置与⾃备发电机设备的联锁装置应动作可靠。

严禁⾃备发电设备与电⽹私⾃并联运⾏。

16、低压配电装置前后左右操作维护的通道上应铺设绝缘垫，同时严禁在通道上堆放其他物品。

17、接设备时：先接设备，后接电源。

值得收藏！电气主接线方式大汇总电气主接线方式大汇总 1、电气主接线的概念在变电站中，发电机、变压器、断路器、隔离开关、互感器等高压电气设备，以及将它们连接在一起的高压电缆和母线，按照其功能要求组成的主回路称为电气一次系统，又叫做电气主接线。

在选择电气主接线时，需要根据变电站在电网中的地位、进出线回路数、电压等级、负荷性质等条件，满足供电可靠性、调度灵活性、经济性等方面的要求。

2、电气主接线的类型电气主接线的主体是电源（进线）回路和线路（出线）回路。

分为有汇流母线和无汇流母线两大类。

本期我们主要关注有汇流母线的接线方式。

电气主接线的基本分类如下：3、电气主接线的基本形式（1）单母线接线如图为单母线接线，各电源和出现都接在一条共同母线W上。

每条回路中都装有断路器和隔离开关。

紧靠母线侧的（如QS2）为母线隔离开关，靠近线路侧的（如QS3）为线路隔离开关。

当检修断路器QF2时，停电操作顺序为：先断开QF2，再依次拉开两侧隔离开关QS3、QS2。

然后在QF2两侧挂上接地线，以保证检修人员安全。

QF2恢复送电的操作顺序为：先依次合上QS2、QS3，再合上QF2。

优点：接线简单清晰，设备少投资低，操作方便。

缺点：可靠性不高，不够灵活。

具体表现为： a.任一线路断路器检修时，该回路必须停电；b.母线或母线隔离开关发生故障或检修时，连接在母线上的所有回路都将停电；适用范围： 6~10kV出线数≤5回； 35kV出线数≤3回；110kV出线数≤2回。

（2）单母线分段与单母线接线相比，单母线分段增加了一台母线分段断路器（或隔离开关）将单母线分为两段。

QF闭合，母线并列运行：相当于不分段的单母线接线。

若电源1停止供电，则电源2通过QF闭合向I段母线供电，不影响对负荷的供电；若I段母线故障时，保护装置使QF自动跳开，I段母线被切除，II 段母线继续供电。

QF断开，母线分列运行：相当于两个不分段的单母线接线。

若电源1停止供电，I段母线失压时，可由自动重合闸装置自动合上QF，I段母线恢复供电；若I段母线故障时，不影响II段，II段母线继续供电。

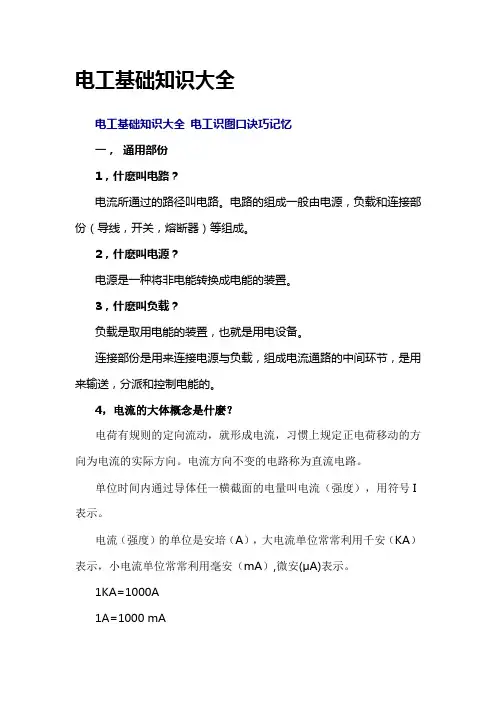

电工基础知识大全电工基础知识大全电工识图口诀巧记忆一，通用部份1，什麽叫电路？电流所通过的路径叫电路。

电路的组成一般由电源，负载和连接部份（导线，开关，熔断器）等组成。

2，什麽叫电源？电源是一种将非电能转换成电能的装置。

3，什麽叫负载？负载是取用电能的装置，也就是用电设备。

连接部份是用来连接电源与负载，组成电流通路的中间环节，是用来输送，分派和控制电能的。

4，电流的大体概念是什麽？电荷有规则的定向流动，就形成电流，习惯上规定正电荷移动的方向为电流的实际方向。

电流方向不变的电路称为直流电路。

单位时间内通过导体任一横截面的电量叫电流（强度），用符号I 表示。

电流（强度）的单位是安培（A），大电流单位常常利用千安（KA）表示，小电流单位常常利用毫安（mA）,微安(μA)表示。

1KA=1000A1A=1000 mA1 mA=1000μA5，电压的大体性质？1）两点间的电压具有惟一肯定的数值。

2）两点间的电压只与这两点的位置有关，与电荷移动的路径无关。

3）电压有正，负之分，它与标志的参考电压方向有关。

4）沿电路中任一闭合回路行走一圈，各段电压的和恒为零。

电压的单位是伏特（V），按照不同的需要，也用千伏（KV），毫伏（mV）和微伏（μV）为单位。

1KV=1000V1V=1000 mV1mV=1000μV6，电阻的概念是什麽？导体对电流起阻碍作用的能力称为电阻，用符号R表示，当电压为1伏，电流为1安时，导体的电阻即为1欧姆（Ω），常常利用的单位千欧（KΩ），兆欧（MΩ）。

1MΩ=1000KΩ1KΩ=1000Ω7，什麽是部份电路的欧姆定律？流过电路的电流与电路两头的电压成正比，而与该电路的电阻成反比，这个关系叫做欧姆定律。

用公式表示为：I=U/R式中：I——电流（A）；U——电压（V）；R——电阻（Ω）。

部份电路的欧姆定律反映了部份电路中电压，电流和电阻的彼此关系，它是分析和计算部份电路的主要依据。

8，什麽是全电路的欧姆定律？带有一个电动势的全电路图：图中r0是电源的内阻；当导线的电阻可以忽略不计时，负载电阻R 就是外电路的电阻；E表示电源的电动势。

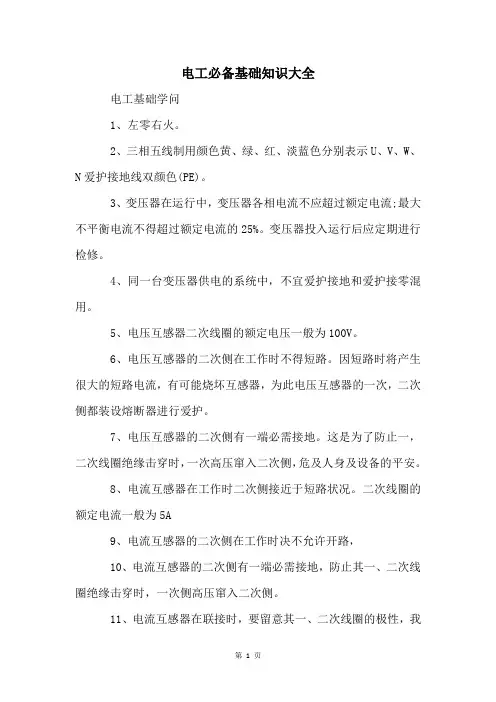

电工必备基础知识大全电工基础学问1、左零右火。

2、三相五线制用颜色黄、绿、红、淡蓝色分别表示U、V、W、N爱护接地线双颜色(PE)。

3、变压器在运行中，变压器各相电流不应超过额定电流;最大不平衡电流不得超过额定电流的25%。

变压器投入运行后应定期进行检修。

4、同一台变压器供电的系统中，不宜爱护接地和爱护接零混用。

5、电压互感器二次线圈的额定电压一般为100V。

6、电压互感器的二次侧在工作时不得短路。

因短路时将产生很大的短路电流，有可能烧坏互感器，为此电压互感器的一次，二次侧都装设熔断器进行爱护。

7、电压互感器的二次侧有一端必需接地。

这是为了防止一，二次线圈绝缘击穿时，一次高压窜入二次侧，危及人身及设备的平安。

8、电流互感器在工作时二次侧接近于短路状况。

二次线圈的额定电流一般为5A9、电流互感器的二次侧在工作时决不允许开路，10、电流互感器的二次侧有一端必需接地，防止其一、二次线圈绝缘击穿时，一次侧高压窜入二次侧。

11、电流互感器在联接时，要留意其一、二次线圈的极性，我国互感器采纳减极性的标号法。

12、安装时肯定要留意接线正确牢靠，并且二次侧不允许接熔断器或开关。

即使由于某种缘由要撤除二次侧的仪表或其他装置时，也必需先将二次侧短路，然后再进行撤除。

13、低压开关是指1KV以下的隔离开关、断路器、熔断器等等14、低压配电装置所掌握的负荷，必需分路清晰，严禁一闸多控和混淆。

15、低压配电装置与自备发电机设备的联锁装置应动作牢靠。

严禁自备发电设备与电网私自并联运行。

16、低压配电装置前后左右操作维护的.通道上应铺设绝缘垫，同时严禁在通道上堆放其他物品。

17、接设备时：先接设备，后接电源。

18、拆设备时：先拆电源，后拆设备。

19、接线路时：先接零线，后接火线。

20、拆线路时：先拆火线，后拆零线。

21、低压熔断器不能作为电动机的过负荷爱护。

22、熔断器的额定电压必需大于等于配电线路的工作电压。

23、熔断器的额定电流必需大于等于熔体的额定电流。

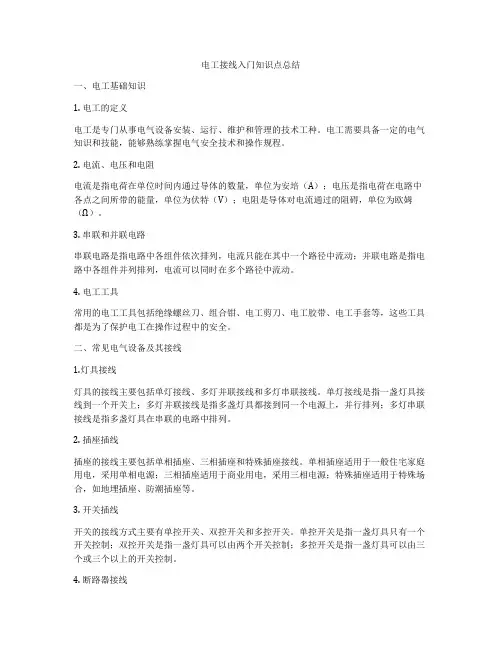

电工接线入门知识点总结一、电工基础知识1. 电工的定义电工是专门从事电气设备安装、运行、维护和管理的技术工种。

电工需要具备一定的电气知识和技能，能够熟练掌握电气安全技术和操作规程。

2. 电流、电压和电阻电流是指电荷在单位时间内通过导体的数量，单位为安培（A）；电压是指电荷在电路中各点之间所带的能量，单位为伏特（V）；电阻是导体对电流通过的阻碍，单位为欧姆（Ω）。

3. 串联和并联电路串联电路是指电路中各组件依次排列，电流只能在其中一个路径中流动；并联电路是指电路中各组件并列排列，电流可以同时在多个路径中流动。

4. 电工工具常用的电工工具包括绝缘螺丝刀、组合钳、电工剪刀、电工胶带、电工手套等，这些工具都是为了保护电工在操作过程中的安全。

二、常见电气设备及其接线1.灯具接线灯具的接线主要包括单灯接线、多灯并联接线和多灯串联接线。

单灯接线是指一盏灯具接线到一个开关上；多灯并联接线是指多盏灯具都接到同一个电源上，并行排列；多灯串联接线是指多盏灯具在串联的电路中排列。

2. 插座插线插座的接线主要包括单相插座、三相插座和特殊插座接线。

单相插座适用于一般住宅家庭用电，采用单相电源；三相插座适用于商业用电，采用三相电源；特殊插座适用于特殊场合，如地埋插座、防潮插座等。

3. 开关插线开关的接线方式主要有单控开关、双控开关和多控开关。

单控开关是指一盏灯具只有一个开关控制；双控开关是指一盏灯具可以由两个开关控制；多控开关是指一盏灯具可以由三个或三个以上的开关控制。

4. 断路器接线断路器是一种在电路中会自动中断电流的保护装置，其主要接线方式包括单相单路断路器、单相多路断路器、三相断路器等。

5. 配电箱接线配电箱是用来分配和控制电力的设备，主要包括总断路器、漏电保护器、保险丝、接地线等。

三、电工操作流程1. 安全检查在进行电工操作前，需要做好安全检查，包括检查电气设备的工作状态、检查操作区域的安全状况等。

2. 接线前准备接线前需要做好接线工具的准备，包括绝缘螺丝刀、组合钳、电工剪刀等，同时也需要熟悉接线图纸。

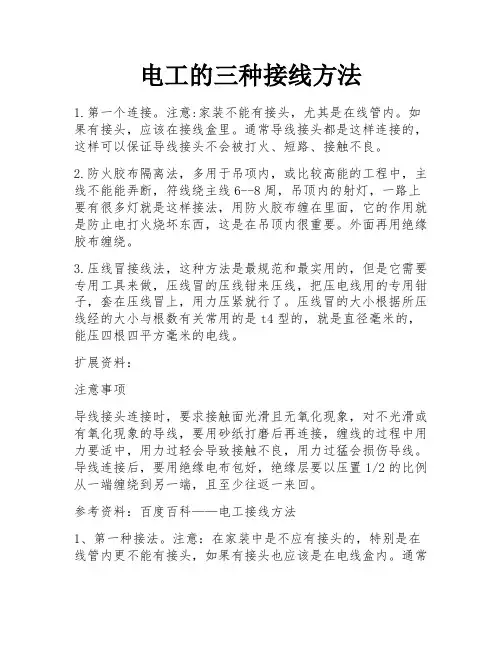

电工的三种接线方法1.第一个连接。

注意:家装不能有接头，尤其是在线管内。

如果有接头，应该在接线盒里。

通常导线接头都是这样连接的，这样可以保证导线接头不会被打火、短路、接触不良。

2.防火胶布隔离法，多用于吊项内，或比较高能的工程中，主线不能能弄断，符线绕主线6--8周，吊顶内的射灯，一路上要有很多灯就是这样接法，用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要。

外面再用绝缘胶布缠绕。

3.压线冒接线法，这种方法是最规范和最实用的，但是它需要专用工具来做，压线冒的压线钳来压线，把压电线用的专用钳子，套在压线冒上，用力压紧就行了。

压线冒的大小根据所压线经的大小与根数有关常用的是t4型的，就是直径毫米的，能压四根四平方毫米的电线。

扩展资料：注意事项导线接头连接时，要求接触面光滑且无氧化现象，对不光滑或有氧化现象的导线，要用砂纸打磨后再连接，缠线的过程中用力要适中，用力过轻会导致接触不良，用力过猛会损伤导线。

导线连接后，要用绝缘电布包好，绝缘层要以压置1/2的比例从一端缠绕到另一端，且至少往返一来回。

参考资料：百度百科——电工接线方法1、第一种接法。

注意：在家装中是不应有接头的，特别是在线管内更不能有接头，如果有接头也应该是在电线盒内。

通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象。

2.防火胶布隔离法，多用于吊项内，或比较高能的工程中，主线不能能弄断，符线绕主线6--8周，吊顶内的射灯，一路上要有很多灯就是这样接法，用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要。

外面再用绝缘胶布缠绕。

3.压线冒接线法，这种方法是最规范和最实用的，但是它需要专用工具来做，压线冒的压线钳来压线，把压电线用的专用钳子，套在压线冒上，用力压紧就行了。

压线冒的大小根据所压线经的大小与根数有关常用的是t4型的，就是直径毫米的，能压四根四平方毫米的电线。

1．剖削导线绝缘层可用剥线钳或钢丝钳剥削导线的绝缘层，也可用电工刀剖削塑料硬线的绝缘层。

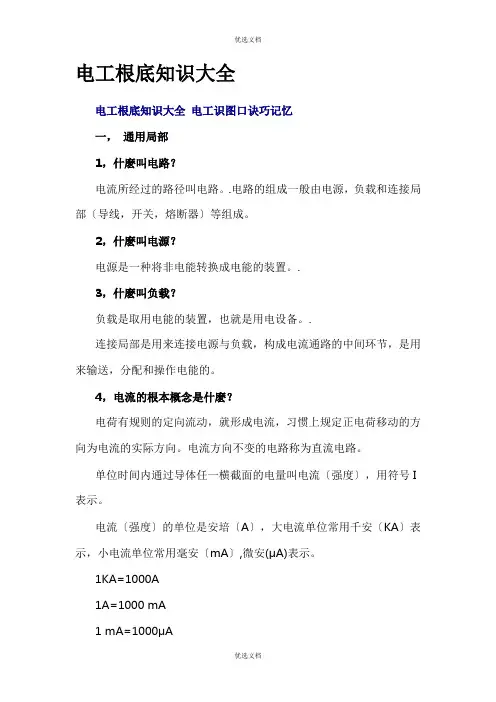

电工根底知识大全电工根底知识大全电工识图口诀巧记忆一，通用局部1，什麽叫电路？电流所经过的路径叫电路。

.电路的组成一般由电源，负载和连接局部〔导线，开关，熔断器〕等组成。

2，什麽叫电源？电源是一种将非电能转换成电能的装置。

.3，什麽叫负载？负载是取用电能的装置，也就是用电设备。

.连接局部是用来连接电源与负载，构成电流通路的中间环节，是用来输送，分配和操作电能的。

4，电流的根本概念是什麽？电荷有规则的定向流动，就形成电流，习惯上规定正电荷移动的方向为电流的实际方向。

电流方向不变的电路称为直流电路。

单位时间内通过导体任一横截面的电量叫电流〔强度〕，用符号I 表示。

电流〔强度〕的单位是安培〔A〕，大电流单位常用千安〔KA〕表示，小电流单位常用毫安〔mA〕,微安(μA)表示。

1KA=1000A1A=1000 mA1 mA=1000μA5，电压的根本性质？1〕两点间的电压具有惟一确定的数值。

2〕两点间的电压只与这两点的位置有关，与电荷移动的路径无关。

3〕电压有正，负之分，它与标志的参考电压方向有关。

4〕沿电路中任一闭合回路行走一圈，各段电压的和恒为零。

电压的单位是伏特〔V〕，依据不同的需要，也用千伏〔KV〕，毫伏〔mV〕和微伏〔μV〕为单位。

1KV=1000V1V=1000 mV1mV=1000μV6，电阻的概念是什麽？导体对电流起阻碍作用的能力称为电阻，用符号R表示，当电压为1伏，电流为1安时，导体的电阻即为1欧姆〔Ω〕，常用的单位千欧〔KΩ〕，兆欧〔MΩ〕。

1MΩ=1000KΩ1KΩ=1000Ω7，什麽是局部电路的欧姆定律？流过电路的电流与电路两端的电压成正比，而与该电路的电阻成反比，这个关系叫做欧姆定律。

用公式表示为：I=U/R式中：I——电流〔A〕；U——电压〔V〕；R——电阻〔Ω〕。

局部电路的欧姆定律反映了局部电路中电压，电流和电阻的相互关系，它是分析和计算局部电路的主要依据。

8，什麽是全电路的欧姆定律？带有一个电动势的全电路图：图中r0是电源的内阻；当导线的电阻可以忽略不计时，负载电阻R 就是外电路的电阻；E表示电源的电动势。

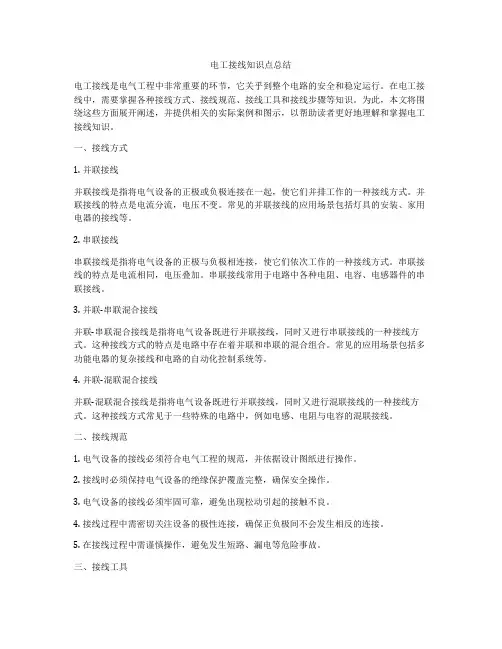

电工接线知识点总结电工接线是电气工程中非常重要的环节，它关乎到整个电路的安全和稳定运行。

在电工接线中，需要掌握各种接线方式、接线规范、接线工具和接线步骤等知识。

为此，本文将围绕这些方面展开阐述，并提供相关的实际案例和图示，以帮助读者更好地理解和掌握电工接线知识。

一、接线方式1. 并联接线并联接线是指将电气设备的正极或负极连接在一起，使它们并排工作的一种接线方式。

并联接线的特点是电流分流，电压不变。

常见的并联接线的应用场景包括灯具的安装、家用电器的接线等。

2. 串联接线串联接线是指将电气设备的正极与负极相连接，使它们依次工作的一种接线方式。

串联接线的特点是电流相同，电压叠加。

串联接线常用于电路中各种电阻、电容、电感器件的串联接线。

3. 并联-串联混合接线并联-串联混合接线是指将电气设备既进行并联接线，同时又进行串联接线的一种接线方式。

这种接线方式的特点是电路中存在着并联和串联的混合组合。

常见的应用场景包括多功能电器的复杂接线和电路的自动化控制系统等。

4. 并联-混联混合接线并联-混联混合接线是指将电气设备既进行并联接线，同时又进行混联接线的一种接线方式。

这种接线方式常见于一些特殊的电路中，例如电感、电阻与电容的混联接线。

二、接线规范1. 电气设备的接线必须符合电气工程的规范，并依据设计图纸进行操作。

2. 接线时必须保持电气设备的绝缘保护覆盖完整，确保安全操作。

3. 电气设备的接线必须牢固可靠，避免出现松动引起的接触不良。

4. 接线过程中需密切关注设备的极性连接，确保正负极间不会发生相反的连接。

5. 在接线过程中需谨慎操作，避免发生短路、漏电等危险事故。

三、接线工具绝缘工具是电气工程中非常常用的工具之一，它的主要作用是用于在接线过程中对电气设备进行修理、安装、接线等作业。

常见的绝缘工具有绝缘螺丝刀、绝缘扳手、绝缘钳等。

2. 钳子钳子是电工接线中必不可少的工具之一，它的作用范围非常广泛，可以用来进行电线剥皮、端子压紧、连接螺丝等操作。

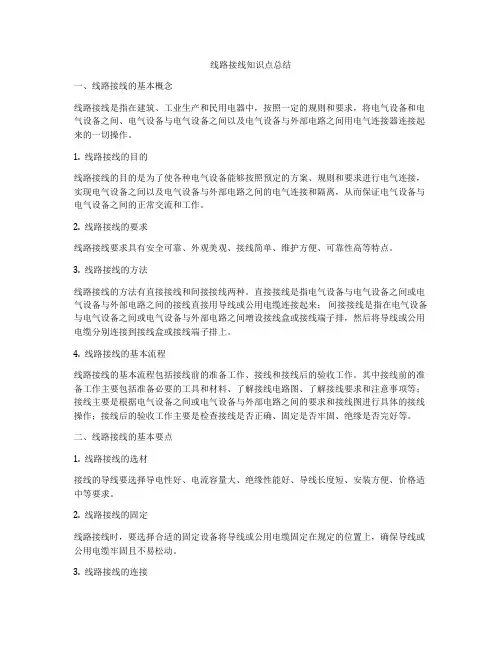

线路接线知识点总结一、线路接线的基本概念线路接线是指在建筑、工业生产和民用电器中，按照一定的规则和要求，将电气设备和电气设备之间、电气设备与电气设备之间以及电气设备与外部电路之间用电气连接器连接起来的一切操作。

1. 线路接线的目的线路接线的目的是为了使各种电气设备能够按照预定的方案、规则和要求进行电气连接，实现电气设备之间以及电气设备与外部电路之间的电气连接和隔离，从而保证电气设备与电气设备之间的正常交流和工作。

2. 线路接线的要求线路接线要求具有安全可靠、外观美观、接线简单、维护方便、可靠性高等特点。

3. 线路接线的方法线路接线的方法有直接接线和间接接线两种。

直接接线是指电气设备与电气设备之间或电气设备与外部电路之间的接线直接用导线或公用电缆连接起来；间接接线是指在电气设备与电气设备之间或电气设备与外部电路之间增设接线盒或接线端子排，然后将导线或公用电缆分别连接到接线盒或接线端子排上。

4. 线路接线的基本流程线路接线的基本流程包括接线前的准备工作、接线和接线后的验收工作。

其中接线前的准备工作主要包括准备必要的工具和材料、了解接线电路图、了解接线要求和注意事项等；接线主要是根据电气设备之间或电气设备与外部电路之间的要求和接线图进行具体的接线操作；接线后的验收工作主要是检查接线是否正确、固定是否牢固、绝缘是否完好等。

二、线路接线的基本要点1. 线路接线的选材接线的导线要选择导电性好、电流容量大、绝缘性能好、导线长度短、安装方便、价格适中等要求。

2. 线路接线的固定线路接线时，要选择合适的固定设备将导线或公用电缆固定在规定的位置上，确保导线或公用电缆牢固且不易松动。

3. 线路接线的连接线路接线的连接要求连接牢固、势能传递好、电气接触良好等。

4. 线路接线的绝缘线路接线中，应根据接线类别和要求，在接线部位和之外加以适当的绝缘措施，防止火灾和意外触电。

5. 线路接线的外观线路接线的外观要求整齐美观，导线或公用电缆的颜色、编号、线号等要清晰明了。

超全的电工接线图解，一看就懂！PART 1导线连接的基本要求：导线连接是电工作业的一项基本工序，也是一项十分重要的工序。

导线连接的质量直接关系到整个线路能否安全可靠地长期运行。

对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。

PART 2常用连接方法：需连接的导线种类和连接形式不同，其连接的方法也不同。

常用的连接方法有绞合连接、紧压连接、焊接等。

连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。

01单股铜导线的直接连接小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。

图1大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。

图2不同截面单股铜导线连接方法如图3所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。

02单股铜导线的分支连接单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。

对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。

图3 图4单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。

可以将上下支路芯线的线头向一个方向缠绕[见图5(a)]，也可以向左右两个方向缠绕[见图5(b)]。

（a）（b）图503多股铜导线的直接连接多股铜导线的直接连接如图6所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。

电工接线知识点总结大全1. 电工接线的基本原理电工接线是指利用导电性能良好的电线或电缆连接各种电气设备和电路之间的方法。

在进行电工接线时，需要考虑电流的传输、电压的稳定、绝缘和安全等因素。

正确的接线方法和规范的操作能够保证电路的正常运行，并且确保人身和设备的安全。

2. 电工接线的基本要求电工接线需要符合以下基本要求：安全可靠、合理美观、易操作维护和满足电气要求。

安全可靠是指接线必须符合电气安全标准，确保设备和人员不会受到电击。

合理美观是指接线的布局和外观要整齐、美观，方便进行操作和维护。

易操作维护是指接线要方便进行检修和维护，减少因为接线不合理带来的维护难度。

满足电气要求是指接线需要符合电路的设计要求，保证电路的正常运行。

3. 电工接线的常用工具和材料在进行电工接线时需要使用一些常用的工具和材料，主要包括：绝缘电线、导线、绝缘套管、接线端子、接线盒、螺丝刀、扳手、剥线钳、电工胶带、电工绝缘胶带等。

4. 电工接线的基本方法电工接线的基本方法包括：平行接线、串联接线、并联接线、星型接线和三角形接线。

平行接线是指将多根导线平行连接在一起，适用于分支电路的接线。

串联接线是指将多个电气设备按顺序依次连接在一起，适用于多个设备共用一个电源的情况。

并联接线是指将多个电气设备并联连接在一起，适用于每个设备需要独立控制的情况。

星型接线是指多个设备的端子都连接在一个集中的节点上，适用于远距离传输电路。

三角形接线是指将三台设备以三角形的方式连接在一起，适用于三相电路。

5. 电工接线的注意事项在进行电工接线时需要注意以下事项：绝缘处理、接线端子的选择、接线盒的安装位置、接地处理、接线美观和布线整齐等。

绝缘处理是指对导线裸露的部分进行绝缘处理，避免发生电击事故。

接线端子的选择需要根据导线规格和接线要求进行选择，确保接线的安全可靠。

接线盒的安装位置需要根据实际情况进行选择，方便进行操作和维护。

接地处理是指对设备进行接地处理，避免因为设备漏电带来的危险。

电工基础知识大全电工基础知识大全电工识图口诀巧记忆一，通用部分1，什麽叫电路电流所经过的路径叫电路。

电路的组成一般由电源，负载和连接部分（导线，开关，熔断器）等组成。

2，什麽叫电源电源是一种将非电能转换成电能的装置。

3，什麽叫负载负载是取用电能的装置，也就是用电设备。

连接部分是用来连接电源与负载，构成电流通路的中间环节，是用来输送，分配和控制电能的。

4，电流的基本概念是什麽电荷有规则的定向流动，就形成电流，习惯上规定正电荷移动的方向为电流的实际方向。

电流方向不变的电路称为直流电路。

单位时间内通过导体任一横截面的电量叫电流（强度），用符号I 表示。

电流（强度）的单位是安培（A），大电流单位常用千安（KA）表示，小电流单位常用毫安（mA）,微安(μA)表示。

1KA=1000A1A=1000 mA1 mA=1000μA5，电压的基本性质1）两点间的电压具有惟一确定的数值。

2）两点间的电压只与这两点的位置有关，与电荷移动的路径无关。

3）电压有正，负之分，它与标志的参考电压方向有关。

4）沿电路中任一闭合回路行走一圈，各段电压的和恒为零。

电压的单位是伏特（V），根据不同的需要，也用千伏（KV），毫伏（mV）和微伏（μV）为单位。

1KV=1000V1V=1000 mV1mV=1000μV6，电阻的概念是什麽导体对电流起阻碍作用的能力称为电阻，用符号R表示，当电压为1伏，电流为1安时，导体的电阻即为1欧姆（Ω），常用的单位千欧（KΩ），兆欧（MΩ）。

1MΩ=1000KΩ1KΩ=1000Ω7，什麽是部分电路的欧姆定律流过电路的电流与电路两端的电压成正比，而与该电路的电阻成反比，这个关系叫做欧姆定律。

用公式表示为： I=U/R式中：I——电流（A）；U——电压（V）；R——电阻（Ω）。

部分电路的欧姆定律反映了部分电路中电压，电流和电阻的相互关系，它是分析和计算部分电路的主要依据。

8，什麽是全电路的欧姆定律带有一个电动势的全电路图：图中r0是电源的内阻；当导线的电阻可以忽略不计时，负载电阻R 就是外电路的电阻；E表示电源的电动势。

电工基础知识大全电工基础知识大全电工基础知识大全电工识图口诀巧记忆一，通用部分1，什麽叫电路？电流所经过的路径叫电路。

电路的组成一般由电源，负载和连接部分（导线，开关，熔断器）等组成。

2，什麽叫电源？电源是一种将非电能转换成电能的装置。

3，什麽叫负载？负载是取用电能的装置，也就是用电设备。

连接部分是用来连接电源与负载，构成电流通路的中间环节，是用来输送，分配和控制电能的。

4，电流的基本概念是什麽？电荷有规则的定向流动，就形成电流，习惯上规定正电荷移动的方向为电流的实际方向。

电流方向不变的电路称为直流电路。

单位时间内通过导体任一横截面的电量叫电流（强度），用符号I 表示。

电流（强度）的单位是安培（A），大电流单位常用千安（KA）表示，小电流单位常用毫安（mA）,微安(μA)表示。

1KA=1000A1A=1000 mA1 mA=1000μA5，电压的基本性质？1）两点间的电压具有惟一确定的数值。

2）两点间的电压只与这两点的位置有关，与电荷移动的路径无关。

3）电压有正，负之分，它与标志的参考电压方向有关。

4）沿电路中任一闭合回路行走一圈，各段电压的和恒为零。

电压的单位是伏特（V），根据不同的需要，也用千伏（KV），毫伏（mV）和微伏（μV）为单位。

1KV=1000V1V=1000 mV1mV=1000μV6，电阻的概念是什麽？导体对电流起阻碍作用的能力称为电阻，用符号R表示，当电压为1伏，电流为1安时，导体的电阻即为1欧姆（Ω），常用的单位千欧（KΩ），兆欧（MΩ）。

1MΩ=1000KΩ1KΩ=1000Ω7，什麽是部分电路的欧姆定律？流过电路的电流与电路两端的电压成正比，而与该电路的电阻成反比，这个关系叫做欧姆定律。

用公式表示为：I=U/R式中：I——电流（A）；U——电压（V）；R——电阻（Ω）。

部分电路的欧姆定律反映了部分电路中电压，电流和电阻的相互关系，它是分析和计算部分电路的主要依据。

8，什麽是全电路的欧姆定律？带有一个电动势的全电路图：图中r0是电源的内阻；当导线的电阻可以忽略不计时，负载电阻R 就是外电路的电阻；E表示电源的电动势。
