管道公称直径与外径的对应关系(终审稿)

管道公称直径与外径的关系一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

规格DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mmDN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，DN400-ф426mm DN450-ф480mm，DN500-ф530mm DN600-ф630mm、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

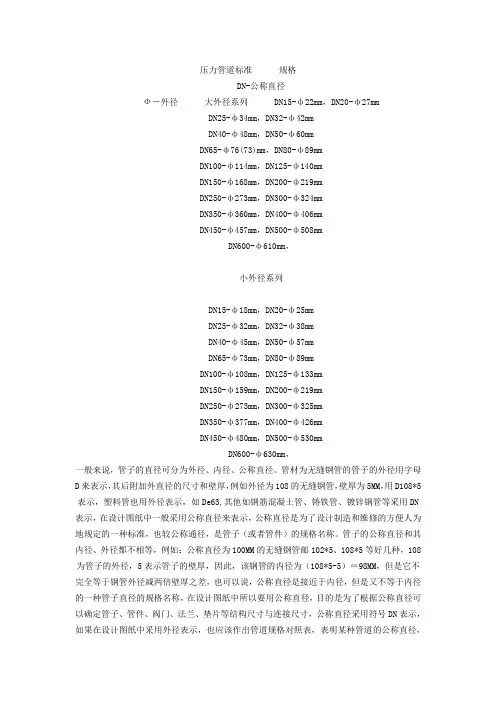

压力管道标准规格DN-公称直径Ф－外径大外径系列 DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，DN400-ф426mmDN450-ф480mm，DN500-ф530mmDN600-ф630mm，一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN 表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

•常用管道公称直径和外径对照•公称直径(nominal diameter)，又称平均外径(mean outside diameter)。

指标准化以后的标准直径，以DN表示，单位mm，例如内径1200mm的容器的公称直径标记为DN1200。

它主要分为三方面：1. 压力容器的公称直径用钢板卷焊制成的筒体，其公称直径指的是内径。

现行标准中规定的公称直径系列如表4-4所示。

若容器直径较小，筒体可直接采用无缝钢管制作。

此时，公称直径指钢管外径。

封头的公称直径与筒体一致。

2.管子的公称直径一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

为了使管子、管件连接尺寸统一，采用DN表示其公称直径（也称公称口径、公称通径)。

化工厂用来输送水、煤气、空气、油以及取暖用蒸汽等一般压力的流体，管道往往采用电焊钢管，称有缝管。

有缝管按厚度可分为薄壁钢管、普通钢管和加厚钢管。

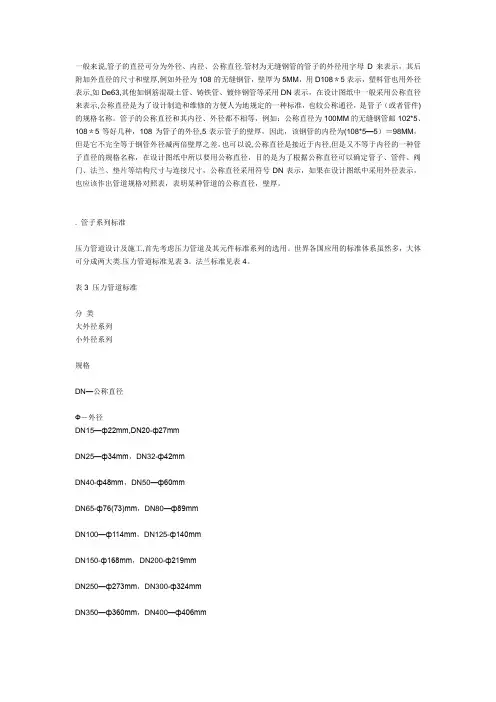

一般来说,管子的直径可分为外径、内径、公称直径.管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚,例如外径为108的无缝钢管，壁厚为5MM，用D108＊5表示，塑料管也用外径表示,如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示,公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件)的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108＊5等好几种，108为管子的外径,5表示管子的壁厚，因此，该钢管的内径为(108*5—5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说,公称直径是接近于内径,但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

. 管子系列标准压力管道设计及施工,首先考虑压力管道及其元件标准系列的选用。

世界各国应用的标准体系虽然多，大体可分成两大类.压力管道标准见表3。

法兰标准见表4。

表3 压力管道标准分类大外径系列小外径系列规格DN—公称直径Ф－外径DN15—ф22mm,DN20-ф27mmDN25—ф34mm，DN32-ф42mmDN40-ф48mm，DN50—ф60mmDN65-ф76(73)mm，DN80—ф89mmDN100—ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250—ф273mm，DN300-ф324mmDN350—ф360mm，DN400—ф406mmDN450-ф457mm,DN500-ф508mmDN600-ф610mm，DN15—ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40—ф45mm，DN50-ф57mmDN65—ф73mm,DN80—ф89mmDN100—ф108mm，DN125—ф133mm DN150-ф159mm,DN200—ф219mm DN250-ф273mm，DN300-ф325mm DN350—ф377mm，DN400—ф426mm DN450—ф480mm,DN500—ф530mm DN600-ф630mm，。

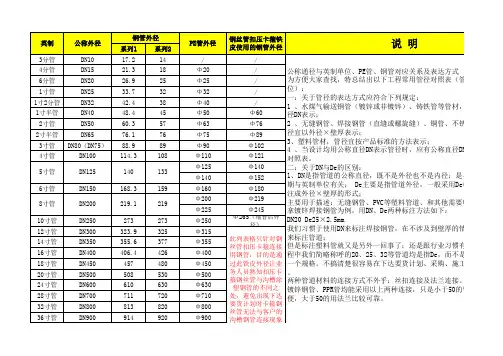

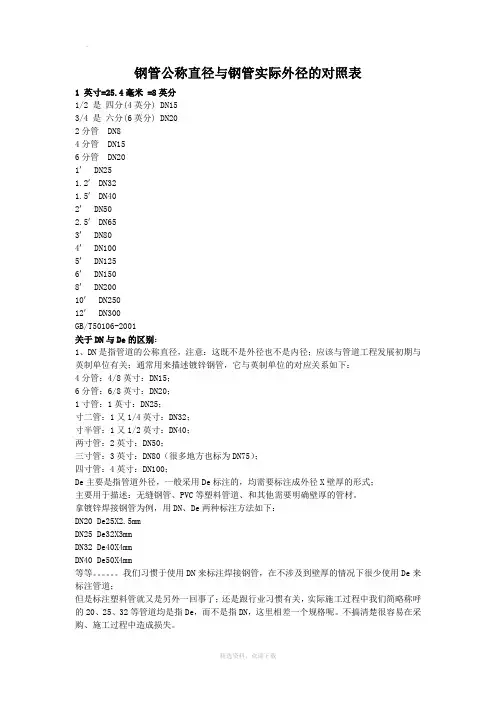

钢管公称直径与钢管实际外径的对照表1 英寸=25.4毫米 =8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′DN251.2′DN321.5′DN402′DN502.5′DN653′DN804′DN1005′DN1256′DN1508′DN20010′DN25012′DN300GB/T50106-2001关于DN与De的区别：1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm等等。

我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。

不搞清楚很容易在采购、施工过程中造成损失。

两种管道材料的连接方式不外乎：丝扣连接及法兰连接。

其他连接方式就用得很少了。

镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。

注意：如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触工程管径对照表（常用）压力管道标准压力管道标准压力管道标准规格DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，管道外径与公称直径的关系一般来说，管子的直径可分为外径、内径、公称直径。

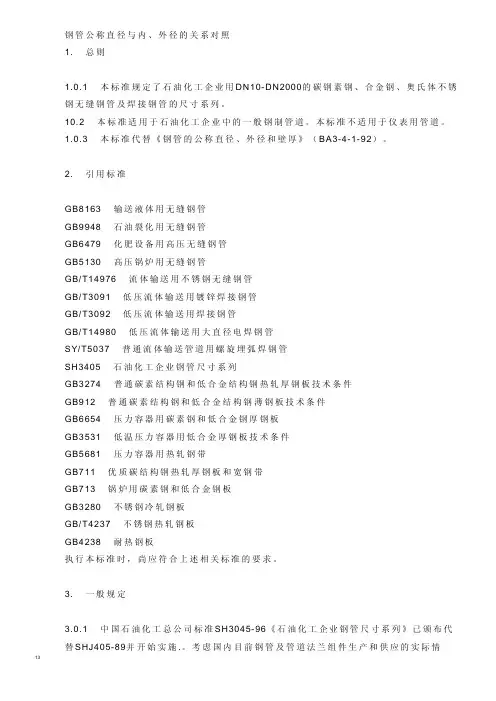

钢管公称直径与内、外径的关系对照1. 总则1.0.1 本标准规定了石油化工企业用DN10-DN2000的碳钢素钢、合金钢、奥氏体不锈钢无缝钢管及焊接钢管的尺寸系列。

10.2 本标准适用于石油化工企业中的一般钢制管道。

本标准不适用于仪表用管道。

1.0.3 本标准代替《钢管的公称直径、外径和壁厚》（BA3-4-1-92）。

2. 引用标准GB8163 输送液体用无缝钢管GB9948 石油裂化用无缝钢管GB6479 化肥设备用高压无缝钢管GB5130 高压锅炉用无缝钢管GB/T14976 流体输送用不锈钢无缝钢管GB/T3091 低压流体输送用镀锌焊接钢管GB/T3092 低压流体输送用焊接钢管GB/T14980 低压流体输送用大直径电焊钢管SY/T5037 普通流体输送管道用螺旋埋弧焊钢管SH3405 石油化工企业钢管尺寸系列GB3274 普通碳素结构钢和低合金结构钢热轧厚钢板技术条件GB912 普通碳素结构钢和低合金结构钢薄钢板技术条件GB6654 压力容器用碳素钢和低合金钢厚钢板GB3531 低温压力容器用低合金厚钢板技术条件GB5681 压力容器用热轧钢带GB711 优质碳结构钢热轧厚钢板和宽钢带GB713 锅炉用碳素钢和低合金钢板GB3280 不锈钢冷轧钢板GB/T4237 不锈钢热轧钢板GB4238 耐热钢板执行本标准时，尚应符合上述相关标准的要求。

3. 一般规定3.0.1 中国石油化工总公司标准SH3045-96《石油化工企业钢管尺寸系列》已颁布代况。

全部执行该标准尚有一定困难。

本标准基本按照SH3405-96的规定，但作了若干修改，主要有；a）公称直径DN350～DN1000钢管的外径仍按我院现行规定编制，以便于与机械部法兰（JB/T81-94～JB/T86-94）配套连接。

b）考虑到在老厂改造设计中仍有可能选用小外径钢管，本标准补充列入了外径钢管系列，但不推荐选用。

c）本标准列出了中国石化总公司标准《石油化工企业钢管尺寸系列》（SH3405-96），当选用该系列时，DN≥350须选用与SH相配套的的法兰、管件、紧固件和垫片系列。

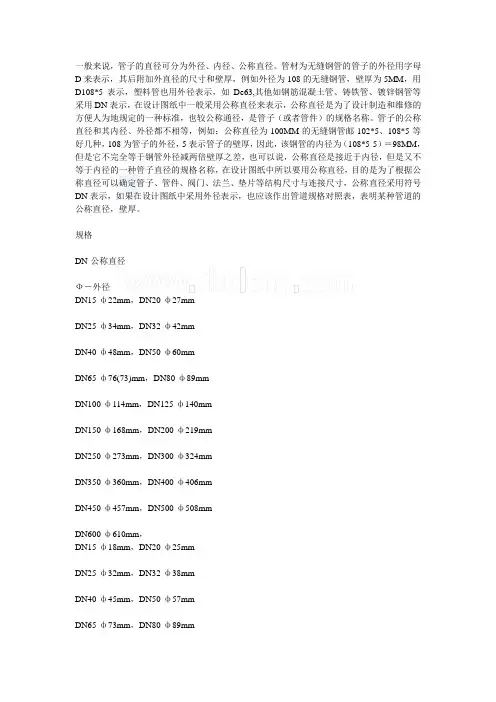

一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

规格DN-公称直径Ф－外径DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm，DN400-ф426mm DN450-ф480mm，DN500-ф530mm DN600-ф630mm，。

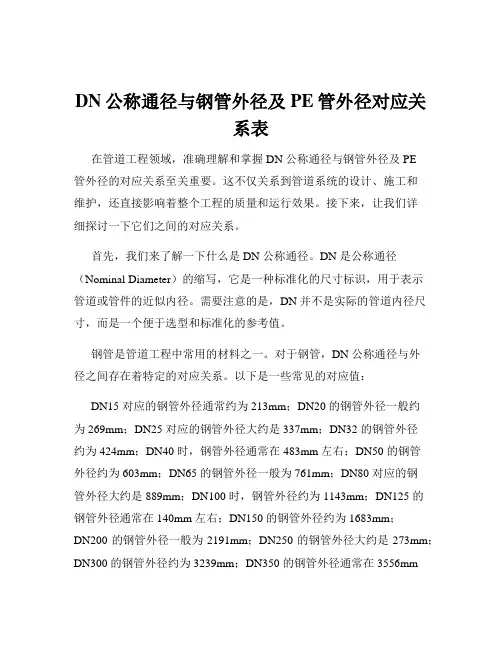

DN公称通径与钢管外径及PE管外径对应关系表在管道工程领域，准确理解和掌握 DN 公称通径与钢管外径及 PE管外径的对应关系至关重要。

这不仅关系到管道系统的设计、施工和维护，还直接影响着整个工程的质量和运行效果。

接下来，让我们详细探讨一下它们之间的对应关系。

首先，我们来了解一下什么是 DN 公称通径。

DN 是公称通径（Nominal Diameter）的缩写，它是一种标准化的尺寸标识，用于表示管道或管件的近似内径。

需要注意的是，DN 并不是实际的管道内径尺寸，而是一个便于选型和标准化的参考值。

钢管是管道工程中常用的材料之一。

对于钢管，DN 公称通径与外径之间存在着特定的对应关系。

以下是一些常见的对应值：DN15 对应的钢管外径通常约为 213mm；DN20 的钢管外径一般约为 269mm；DN25 对应的钢管外径大约是 337mm；DN32 的钢管外径约为 424mm；DN40 时，钢管外径通常在 483mm 左右；DN50 的钢管外径约为 603mm；DN65 的钢管外径一般为 761mm；DN80 对应的钢管外径大约是 889mm；DN100 时，钢管外径约为 1143mm；DN125 的钢管外径通常在 140mm 左右；DN150 的钢管外径约为 1683mm；DN200 的钢管外径一般为 2191mm；DN250 的钢管外径大约是 273mm；DN300 的钢管外径约为 3239mm；DN350 的钢管外径通常在 3556mm左右；DN400 的钢管外径约为 4064mm；DN450 的钢管外径一般为457mm；DN500 的钢管外径大约是 508mm；DN600 的钢管外径约为610mm。

需要指出的是，钢管的外径尺寸可能会因不同的标准和制造工艺而略有差异，但上述数值是较为常见和通用的。

与钢管不同，PE 管（聚乙烯管）作为一种新型的塑料管道材料，其外径与 DN 公称通径的对应关系也有所不同。

钢管公称直径与内、外径的关系对照表钢管公称直径与内、外径的关系对照1. 总则1.0.1 本标准规定了⽯油化⼯企业⽤DN10-DN2000的碳钢素钢、合⾦钢、奥⽒体不锈钢⽆缝钢管及焊接钢管的尺⼨系列。

10.2 本标准适⽤于⽯油化⼯企业中的⼀般钢制管道。

本标准不适⽤于仪表⽤管道。

1.0.3 本标准代替《钢管的公称直径、外径和壁厚》（BA3-4-1-92）。

2. 引⽤标准GB8163 输送液体⽤⽆缝钢管GB9948 ⽯油裂化⽤⽆缝钢管GB6479 化肥设备⽤⾼压⽆缝钢管GB5130 ⾼压锅炉⽤⽆缝钢管GB/T14976 流体输送⽤不锈钢⽆缝钢管GB/T3091 低压流体输送⽤镀锌焊接钢管GB/T3092 低压流体输送⽤焊接钢管GB/T14980 低压流体输送⽤⼤直径电焊钢管SY/T5037 普通流体输送管道⽤螺旋埋弧焊钢管SH3405 ⽯油化⼯企业钢管尺⼨系列GB3274 普通碳素结构钢和低合⾦结构钢热轧厚钢板技术条件GB912 普通碳素结构钢和低合⾦结构钢薄钢板技术条件GB6654 压⼒容器⽤碳素钢和低合⾦钢厚钢板GB3531 低温压⼒容器⽤低合⾦厚钢板技术条件GB5681 压⼒容器⽤热轧钢带GB711 优质碳结构钢热轧厚钢板和宽钢带GB713 锅炉⽤碳素钢和低合⾦钢板GB3280 不锈钢冷轧钢板GB/T4237 不锈钢热轧钢板GB4238 耐热钢板执⾏本标准时，尚应符合上述相关标准的要求。

3. ⼀般规定3.0.1 中国⽯油化⼯总公司标准SH3045-96《⽯油化⼯企业钢管尺⼨系列》已颁布代况。

全部执⾏该标准尚有⼀定困难。

本标准基本按照SH3405-96的规定，但作了若⼲修改，主要有；a）公称直径DN350～DN1000钢管的外径仍按我院现⾏规定编制，以便于与机械部法兰（JB/T81-94～JB/T86-94）配套连接。

b）考虑到在⽼⼚改造设计中仍有可能选⽤⼩外径钢管，本标准补充列⼊了外径钢管系列，但不推荐选⽤。

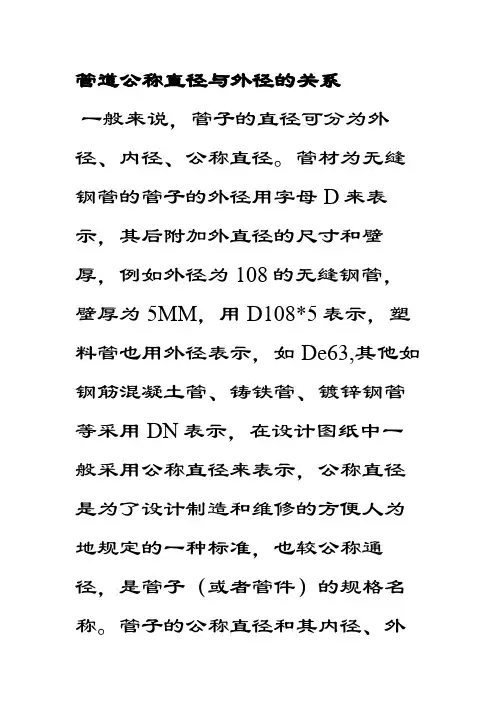

管道公称直径与外径的对应关系管道公称直径与外径的关系一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D 来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

规格DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，DN400-ф426mmDN450-ф480mm，DN500-ф530mmDN600-ф630mm、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

钢管公称直径与外径的对应关系DN的含义：代表管材的公称直径字符Ф：代表管材的外径表示DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，DN400-ф426mmDN450-ф480mm，DN500-ф530mmDN600-ф630mm管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63，其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道。

DN公称通径与钢管外径及PE管外径对应关系表注：根据题目要求，本文不包含小节标题和任何无关的内容。

下文所述内容为DN公称通径与钢管外径及PE管外径对应关系表。

DN公称通径与钢管外径及PE管外径对应关系表在管道工程设计和施工中，钢管和PE管是常用的管道材料。

在选择和安装管道时，钢管和PE管的尺寸是非常重要的。

DN公称通径作为一种常用的尺寸指标，与钢管和PE管的外径有着对应关系。

本文将介绍DN公称通径与钢管外径及PE管外径的对应关系，并提供一份具体的对应关系表供参考。

1. DN公称通径的定义DN公称通径，全称为公称直径（Nominal Diameter），是一个用于标准化管道尺寸的系统。

它是一个参考数值，代表了管道的理论尺寸，不是实际尺寸。

DN公称通径采用数字来表示，不同的数字对应不同的尺寸。

一般来说，DN公称通径是指管道内径的大小。

2. 钢管外径与DN公称通径的对应关系钢管是一种常见的管道材料，通常由碳素钢制成。

钢管的外径与DN公称通径之间存在一定的对应关系。

下表列出了常用钢管外径与DN公称通径的对应关系，仅供参考。

```钢管外径(mm) DN公称通径--------------------21.3 DN1526.9 DN2033.7 DN2542.4 DN3248.3 DN4060.3 DN5076.1 DN6588.9 DN80108 DN100114.3 DN125139.7 DN150165.1 DN200--------------------```3. PE管外径与DN公称通径的对应关系PE管，全称为聚乙烯管，是一种塑料管道材料，具有抗腐蚀、耐磨损等特点。

PE管的外径与DN公称通径之间也有一定的对应关系。

下表提供了常用PE管外径与DN公称通径的对应关系，以供参考。

```PE管外径(mm) DN公称通径--------------------20 DN1525 DN2032 DN2540 DN3250 DN4063 DN5075 DN6590 DN80110 DN100125 DN125160 DN150200 DN200--------------------```需要注意的是，上述对应关系表仅为一份参考资料，具体选择钢管或PE管时，应根据实际工程需求、使用环境和相关标准进行综合考量。

管道的内径、外径和公称直径的关系塑料管公称外径dn与阀门的公称直径DN的对应数值如下：dn 50 63 75 90 110 125 160 225 250 315 355DN 40 50 65 80 100 125 150 200 250 300 350dn 400 450 500 560 630 710 800 900DN 400 450 500 550 600 700 800 900De、DN、d、ф的各自表示范围：De-- PPR、PE管、聚丙烯管外径DN-- 聚乙烯（PVC）管、铸铁管、钢塑复合管、镀锌钢管公称直径d -- 混凝土管公称直径ф-- 无缝钢管公称直径，其规格为,如ф100:108 X 41、法兰DN25 PN4.0 是什么意思？答（1）、DN25中DN作为公称通径的符号，注意25mm表示近似的内径参考尺寸；（2）、在阀门行业中PN作为公称压力的符号，并令PN后的数值为兆帕值，PN4.0其公称压力值为4.0Mpa 。

2、DN 与D （外径）和d （内径）的关系是什么？管子的公称直径:一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

公称直径和内径外径的关系《公称直径和内径外径的关系》
嘿，咱今儿就来唠唠这个公称直径和内径外径的关系哈！
有一次啊，我在家里捣鼓一个水管的事儿。

我就瞅着那根水管，心里琢磨着这公称直径到底是咋回事呢。

然后我又量了量它的内径和外径，哎呀呀，这可把我给绕晕乎了。

你说这公称直径吧，就好像是一个整体的标签，告诉我们这个东西大概是多大的个。

而内径呢，就是里面空心的那个大小啦，就好比是水管里面能流水的那个通道。

外径呢，就是整个水管最外面的那个尺寸。

我就拿着尺子在那比划来比划去，一会儿量量这个，一会儿量量那个，越量越觉得有意思。

就好像我在探索一个小秘密似的。

我就在想啊，这要是没有公称直径、内径和外径这些概念，那我们得迷糊成啥样啊。

哎呀，经过我这么一折腾，我可算是搞明白公称直径和内径外径的关系啦。

它们就像是好伙伴，相互关联着，一起让我们能清楚地知道这些东西的大小规格啥的。

总之呢，这公称直径和内径外径的关系啊，还真挺重要的，咱可得搞清楚咯，不然在生活中遇到相关的事儿可就抓瞎啦！哈哈！。

塑料管公称外径与公称直径对照公称通径是管路系统中所有管路附件用数字表示的尺寸 公称通径是供参考用的一个方便的圆整数 与加工尺寸仅呈不严格的关系。

公称通径用字母“DN”后面紧跟一个数字标志。

公称通径(nominal diameter) 又称平均外径(mean outside diameter)。

这是缘自金属管的管璧很薄管外径与管内径相差无几 所以取管的外径与管的内径之平均值当作管径称呼。

DN是公称通径 公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。

同一公称直径的管子与管路附件均能相互连接 具有互换性.它不是实际意义上的管道外径或内径 虽然其数值跟管道内径较为接近或相等 为了使管子、管件连接尺寸统一 采用公称直径 也称公称口径、公称通径)。

PVC-U PPR给水塑料管外径与公称直径对照关系De 20 25 32 40 50 63 75 90 110DN 15 20 25 32 40 50 65 80 100PVC-U 排水塑料管与公称直径的对照关系De 50 75 110 160DN 50 75 100 1504. 尺寸对照表英吋规格(IP) 公制规格(Metric) 国际标准公制(ISO Metric) 1/2 inch 16 mm 20 mm3/4 20 251 25 3211/4 32 4011/2 40 502 50 6321/2 65 753 80 904 100 1105 125 1406 150 1608 200 22510 250 25012 300 31514 350 35516 400 40018 450 45020 500 50022 550 560。
