半导体材料概述

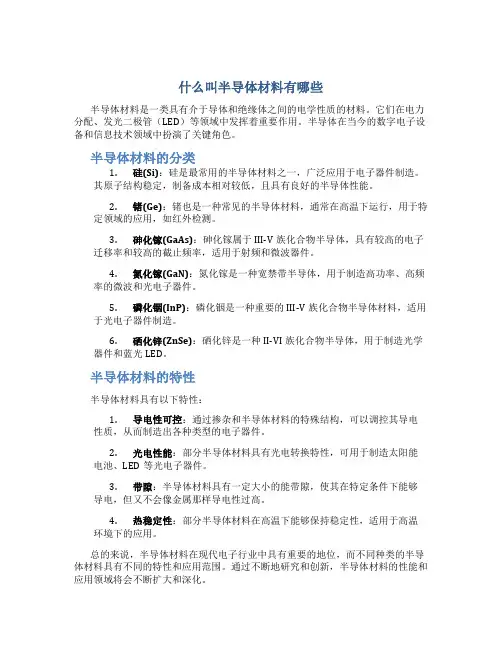

什么叫半导体材料有哪些半导体材料是一类具有介于导体和绝缘体之间的电学性质的材料。

它们在电力分配、发光二极管（LED）等领域中发挥着重要作用。

半导体在当今的数字电子设备和信息技术领域中扮演了关键角色。

半导体材料的分类1.硅(Si)：硅是最常用的半导体材料之一，广泛应用于电子器件制造。

其原子结构稳定，制备成本相对较低，且具有良好的半导体性能。

2.锗(Ge)：锗也是一种常见的半导体材料，通常在高温下运行，用于特定领域的应用，如红外检测。

3.砷化镓(GaAs)：砷化镓属于III-V族化合物半导体，具有较高的电子迁移率和较高的截止频率，适用于射频和微波器件。

4.氮化镓(GaN)：氮化镓是一种宽禁带半导体，用于制造高功率、高频率的微波和光电子器件。

5.磷化铟(InP)：磷化铟是一种重要的III-V族化合物半导体材料，适用于光电子器件制造。

6.硒化锌(ZnSe)：硒化锌是一种II-VI族化合物半导体，用于制造光学器件和蓝光LED。

半导体材料的特性半导体材料具有以下特性：1.导电性可控：通过掺杂和半导体材料的特殊结构，可以调控其导电性质，从而制造出各种类型的电子器件。

2.光电性能：部分半导体材料具有光电转换特性，可用于制造太阳能电池、LED等光电子器件。

3.带隙：半导体材料具有一定大小的能带隙，使其在特定条件下能够导电，但又不会像金属那样导电性过高。

4.热稳定性：部分半导体材料在高温下能够保持稳定性，适用于高温环境下的应用。

总的来说，半导体材料在现代电子行业中具有重要的地位，而不同种类的半导体材料具有不同的特性和应用范围。

通过不断地研究和创新，半导体材料的性能和应用领域将会不断扩大和深化。

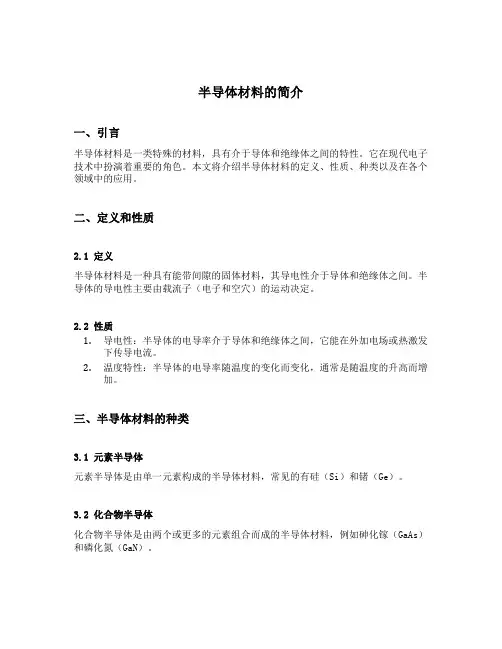

半导体材料的简介一、引言半导体材料是一类特殊的材料，具有介于导体和绝缘体之间的特性。

它在现代电子技术中扮演着重要的角色。

本文将介绍半导体材料的定义、性质、种类以及在各个领域中的应用。

二、定义和性质2.1 定义半导体材料是一种具有能带间隙的固体材料，其导电性介于导体和绝缘体之间。

半导体的导电性主要由载流子（电子和空穴）的运动决定。

2.2 性质1.导电性：半导体的电导率介于导体和绝缘体之间，它能在外加电场或热激发下传导电流。

2.温度特性：半导体的电导率随温度的变化而变化，通常是随温度的升高而增加。

三、半导体材料的种类3.1 元素半导体元素半导体是由单一元素构成的半导体材料，常见的有硅（Si）和锗（Ge）。

3.2 化合物半导体化合物半导体是由两个或更多的元素组合而成的半导体材料，例如砷化镓（GaAs）和磷化氮（GaN）。

3.3 合金半导体合金半导体是由不同元素的合金构成的半导体材料，合金的成分可以调节材料的性质。

四、半导体材料的应用4.1 电子器件半导体材料是制造各种电子器件的重要材料，如晶体管、二极管和集成电路。

这些器件被广泛应用于电子设备、通信系统等领域。

4.2 光电子学半导体材料在光电子学中有重要应用，例如激光器、光电二极管和太阳能电池。

这些器件利用半导体材料的光电转换特性，将光能转化为电能或反之。

4.3 光通信半导体材料广泛应用于光通信领域，如光纤通信和光学传感器。

半导体激光器和光电探测器在光通信中起到关键作用。

4.4 光储存半导体材料在光存储技术中发挥重要作用，如CD、DVD等光盘的制造。

这些光存储介质利用半导体材料的光电转换和可擦写性能来实现信息存储与读取。

五、总结半导体材料是一类具有重要应用价值的材料，广泛应用于电子器件、光电子学、光通信和光存储等领域。

随着科技的不断发展，对新型半导体材料的研究和应用也在不断推进。

通过不断探索和创新，半导体材料有望在未来的科技发展中发挥更加重要的作用。

参考文献1.Bhuyan M., Sarma S., Duarah B. (2018) [Introduction toSemiconductor Materials]( In: Introduction to Materials Science and Engineering. Springer, Singapore.。

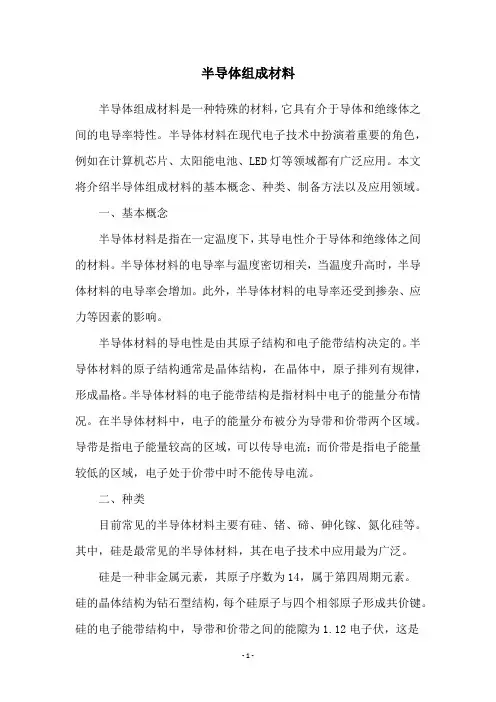

半导体组成材料半导体组成材料是一种特殊的材料，它具有介于导体和绝缘体之间的电导率特性。

半导体材料在现代电子技术中扮演着重要的角色，例如在计算机芯片、太阳能电池、LED灯等领域都有广泛应用。

本文将介绍半导体组成材料的基本概念、种类、制备方法以及应用领域。

一、基本概念半导体材料是指在一定温度下，其导电性介于导体和绝缘体之间的材料。

半导体材料的电导率与温度密切相关，当温度升高时，半导体材料的电导率会增加。

此外，半导体材料的电导率还受到掺杂、应力等因素的影响。

半导体材料的导电性是由其原子结构和电子能带结构决定的。

半导体材料的原子结构通常是晶体结构，在晶体中，原子排列有规律，形成晶格。

半导体材料的电子能带结构是指材料中电子的能量分布情况。

在半导体材料中，电子的能量分布被分为导带和价带两个区域。

导带是指电子能量较高的区域，可以传导电流；而价带是指电子能量较低的区域，电子处于价带中时不能传导电流。

二、种类目前常见的半导体材料主要有硅、锗、碲、砷化镓、氮化硅等。

其中，硅是最常见的半导体材料，其在电子技术中应用最为广泛。

硅是一种非金属元素，其原子序数为14，属于第四周期元素。

硅的晶体结构为钻石型结构，每个硅原子与四个相邻原子形成共价键。

硅的电子能带结构中，导带和价带之间的能隙为1.12电子伏，这是硅成为半导体材料的主要原因。

锗是一种类似硅的半导体材料，其原子序数为32，属于第四周期元素。

锗的晶体结构也是钻石型结构，每个锗原子与四个相邻原子形成共价键。

锗的电子能带结构中，导带和价带之间的能隙为0.67电子伏，比硅小。

碲是一种质地脆弱的半金属，其原子序数为52。

碲的电子能带结构与硅类似，但能隙更小，为0.36电子伏。

碲的半导体性能不如硅和锗，但在某些特定领域有应用。

砷化镓是一种III-V族半导体材料，其晶体结构为闪锌矿型结构。

砷化镓的电子能带结构中，导带和价带之间的能隙为1.42电子伏，比硅大。

砷化镓的优点是具有高的电子迁移率和较高的饱和漂移速度，适用于高频电子器件。

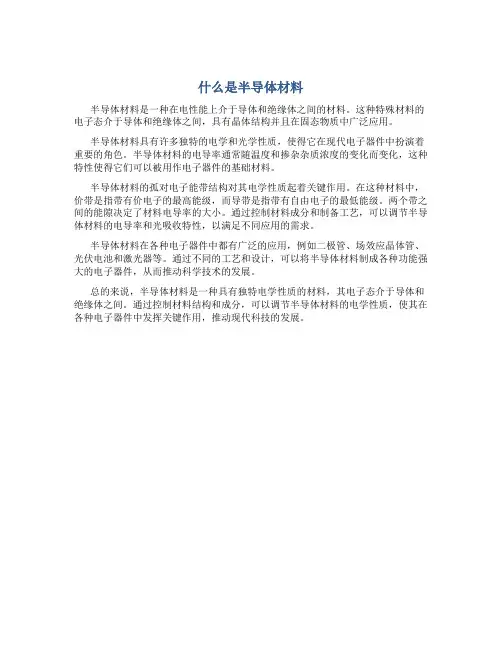

什么是半导体材料
半导体材料是一种在电性能上介于导体和绝缘体之间的材料。

这种特殊材料的电子态介于导体和绝缘体之间，具有晶体结构并且在固态物质中广泛应用。

半导体材料具有许多独特的电学和光学性质，使得它在现代电子器件中扮演着重要的角色。

半导体材料的电导率通常随温度和掺杂杂质浓度的变化而变化，这种特性使得它们可以被用作电子器件的基础材料。

半导体材料的孤对电子能带结构对其电学性质起着关键作用。

在这种材料中，价带是指带有价电子的最高能级，而导带是指带有自由电子的最低能级。

两个带之间的能隙决定了材料电导率的大小。

通过控制材料成分和制备工艺，可以调节半导体材料的电导率和光吸收特性，以满足不同应用的需求。

半导体材料在各种电子器件中都有广泛的应用，例如二极管、场效应晶体管、光伏电池和激光器等。

通过不同的工艺和设计，可以将半导体材料制成各种功能强大的电子器件，从而推动科学技术的发展。

总的来说，半导体材料是一种具有独特电学性质的材料，其电子态介于导体和绝缘体之间。

通过控制材料结构和成分，可以调节半导体材料的电学性质，使其在各种电子器件中发挥关键作用，推动现代科技的发展。

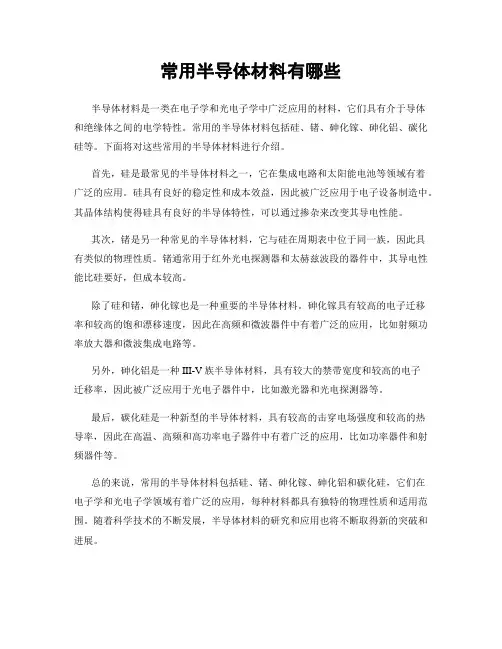

常用半导体材料有哪些
半导体材料是一类在电子学和光电子学中广泛应用的材料，它们具有介于导体
和绝缘体之间的电学特性。

常用的半导体材料包括硅、锗、砷化镓、砷化铝、碳化硅等。

下面将对这些常用的半导体材料进行介绍。

首先，硅是最常见的半导体材料之一，它在集成电路和太阳能电池等领域有着
广泛的应用。

硅具有良好的稳定性和成本效益，因此被广泛应用于电子设备制造中。

其晶体结构使得硅具有良好的半导体特性，可以通过掺杂来改变其导电性能。

其次，锗是另一种常见的半导体材料，它与硅在周期表中位于同一族，因此具
有类似的物理性质。

锗通常用于红外光电探测器和太赫兹波段的器件中，其导电性能比硅要好，但成本较高。

除了硅和锗，砷化镓也是一种重要的半导体材料。

砷化镓具有较高的电子迁移
率和较高的饱和漂移速度，因此在高频和微波器件中有着广泛的应用，比如射频功率放大器和微波集成电路等。

另外，砷化铝是一种III-V族半导体材料，具有较大的禁带宽度和较高的电子
迁移率，因此被广泛应用于光电子器件中，比如激光器和光电探测器等。

最后，碳化硅是一种新型的半导体材料，具有较高的击穿电场强度和较高的热
导率，因此在高温、高频和高功率电子器件中有着广泛的应用，比如功率器件和射频器件等。

总的来说，常用的半导体材料包括硅、锗、砷化镓、砷化铝和碳化硅，它们在
电子学和光电子学领域有着广泛的应用，每种材料都具有独特的物理性质和适用范围。

随着科学技术的不断发展，半导体材料的研究和应用也将不断取得新的突破和进展。

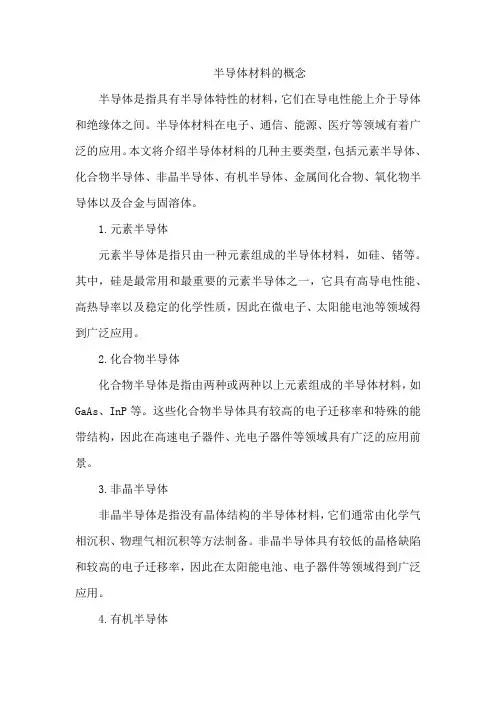

半导体材料的概念半导体是指具有半导体特性的材料，它们在导电性能上介于导体和绝缘体之间。

半导体材料在电子、通信、能源、医疗等领域有着广泛的应用。

本文将介绍半导体材料的几种主要类型，包括元素半导体、化合物半导体、非晶半导体、有机半导体、金属间化合物、氧化物半导体以及合金与固溶体。

1.元素半导体元素半导体是指只由一种元素组成的半导体材料，如硅、锗等。

其中，硅是最常用和最重要的元素半导体之一，它具有高导电性能、高热导率以及稳定的化学性质，因此在微电子、太阳能电池等领域得到广泛应用。

2.化合物半导体化合物半导体是指由两种或两种以上元素组成的半导体材料，如GaAs、InP等。

这些化合物半导体具有较高的电子迁移率和特殊的能带结构，因此在高速电子器件、光电子器件等领域具有广泛的应用前景。

3.非晶半导体非晶半导体是指没有晶体结构的半导体材料，它们通常由化学气相沉积、物理气相沉积等方法制备。

非晶半导体具有较低的晶格缺陷和较高的电子迁移率，因此在太阳能电池、电子器件等领域得到广泛应用。

4.有机半导体有机半导体是指由有机分子组成的半导体材料，如聚合物的分子晶体、共轭分子等。

有机半导体具有较低的制造成本、较高的柔性和可加工性，因此在柔性电子器件、印刷电子等领域具有广阔的应用前景。

5.金属间化合物金属间化合物是指由两种或两种以上金属元素组成的化合物，如Mg3N2、TiS2等。

这些金属间化合物具有特殊的物理和化学性质，因此在电子器件、催化剂等领域具有潜在的应用价值。

6.氧化物半导体氧化物半导体是指由金属元素和非金属元素组成的氧化物，如ZnO、SnO2等。

这些氧化物半导体具有较高的电子迁移率和稳定性，因此在太阳能电池、电子器件等领域得到广泛应用。

7.合金与固溶体合金与固溶体是指由两种或两种以上的金属或非金属元素组成的混合物，如Ag-Cu合金、Zn-S固溶体等。

这些合金与固溶体具有特殊的物理和化学性质，因此在电子器件、催化剂等领域具有潜在的应用价值。

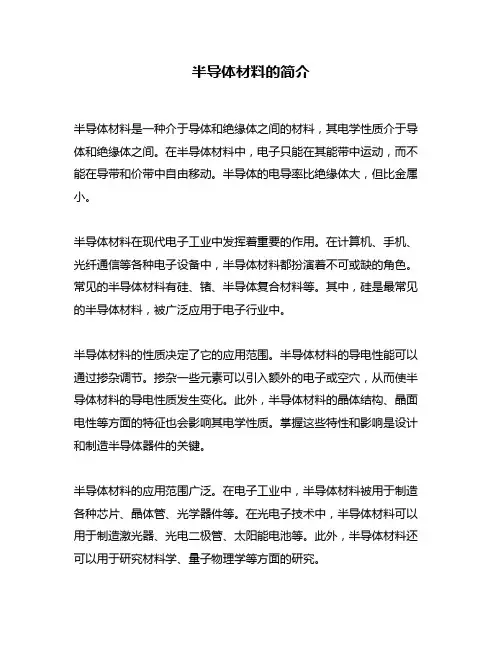

半导体材料的简介
半导体材料是一种介于导体和绝缘体之间的材料，其电学性质介于导体和绝缘体之间。

在半导体材料中，电子只能在其能带中运动，而不能在导带和价带中自由移动。

半导体的电导率比绝缘体大，但比金属小。

半导体材料在现代电子工业中发挥着重要的作用。

在计算机、手机、光纤通信等各种电子设备中，半导体材料都扮演着不可或缺的角色。

常见的半导体材料有硅、锗、半导体复合材料等。

其中，硅是最常见的半导体材料，被广泛应用于电子行业中。

半导体材料的性质决定了它的应用范围。

半导体材料的导电性能可以通过掺杂调节。

掺杂一些元素可以引入额外的电子或空穴，从而使半导体材料的导电性质发生变化。

此外，半导体材料的晶体结构、晶面电性等方面的特征也会影响其电学性质。

掌握这些特性和影响是设计和制造半导体器件的关键。

半导体材料的应用范围广泛。

在电子工业中，半导体材料被用于制造各种芯片、晶体管、光学器件等。

在光电子技术中，半导体材料可以用于制造激光器、光电二极管、太阳能电池等。

此外，半导体材料还可以用于研究材料学、量子物理学等方面的研究。

总之，半导体材料是一种介于导体和绝缘体之间的材料，在现代电子工业中发挥着重要的作用。

在各种电子设备中，半导体材料都扮演着不可或缺的角色。

掌握半导体材料的特性和应用范围对于半导体器件的设计和制造至关重要。

展望未来，随着科技的发展，半导体材料的应用将进一步拓展。

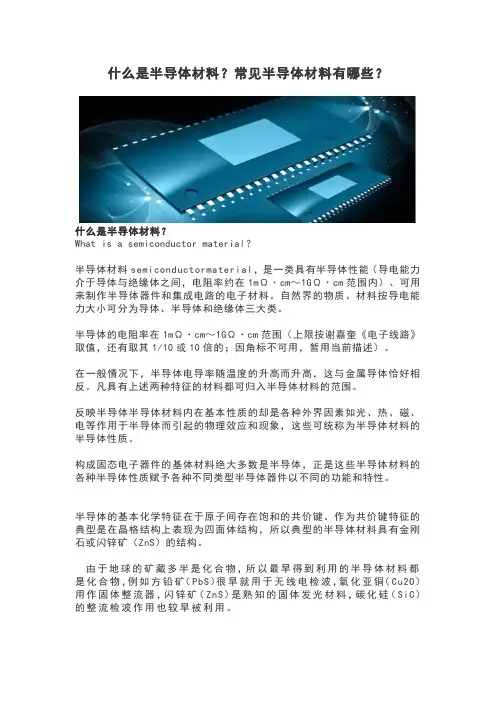

什么是半导体材料？常见半导体材料有哪些？什么是半导体材料？What is a semiconductor material？半导体材料semiconductormaterial，是一类具有半导体性能（导电能力介于导体与绝缘体之间，电阻率约在1mΩ·cm～1GΩ·cm范围内）、可用来制作半导体器件和集成电路的电子材料。

自然界的物质、材料按导电能力大小可分为导体、半导体和绝缘体三大类。

半导体的电阻率在1mΩ·cm～1GΩ·cm范围（上限按谢嘉奎《电子线路》取值，还有取其1/10或10倍的；因角标不可用，暂用当前描述）。

在一般情况下，半导体电导率随温度的升高而升高，这与金属导体恰好相反。

凡具有上述两种特征的材料都可归入半导体材料的范围。

反映半导体半导体材料内在基本性质的却是各种外界因素如光、热、磁、电等作用于半导体而引起的物理效应和现象，这些可统称为半导体材料的半导体性质。

构成固态电子器件的基体材料绝大多数是半导体，正是这些半导体材料的各种半导体性质赋予各种不同类型半导体器件以不同的功能和特性。

半导体的基本化学特征在于原子间存在饱和的共价键。

作为共价键特征的典型是在晶格结构上表现为四面体结构，所以典型的半导体材料具有金刚石或闪锌矿（ZnS）的结构。

由于地球的矿藏多半是化合物，所以最早得到利用的半导体材料都是化合物，例如方铅矿（PbS）很早就用于无线电检波，氧化亚铜（Cu2O）用作固体整流器，闪锌矿（ZnS）是熟知的固体发光材料，碳化硅（SiC）的整流检波作用也较早被利用。

硒（Se）是最早发现并被利用的元素半导体，曾是固体整流器和光电池的重要材料。

元素半导体锗（Ge）放大作用的发现开辟了半导体历史新的一页，从此电子设备开始实现晶体管化。

中国的半导体研究和生产是从1957年首次制备出高纯度（99.999999%～99.9999999%）的锗开始的。

采用元素半导体硅（Si）以后，不仅使晶体管的类型和品种增加、性能提高，而且迎来了大规模和超大规模集成电路的时代。

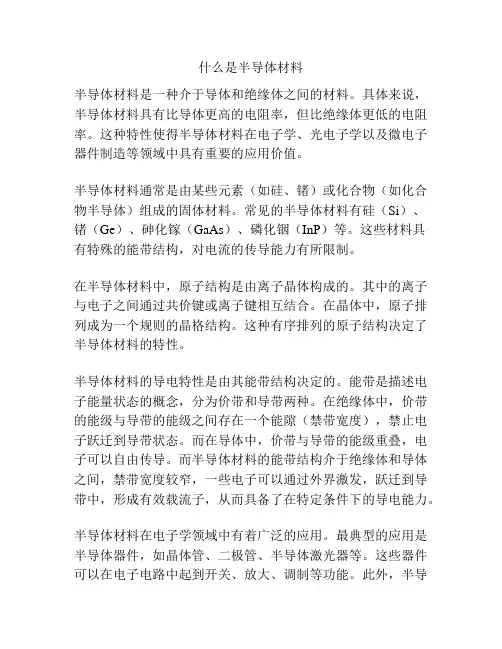

什么是半导体材料半导体材料是一种介于导体和绝缘体之间的材料。

具体来说，半导体材料具有比导体更高的电阻率，但比绝缘体更低的电阻率。

这种特性使得半导体材料在电子学、光电子学以及微电子器件制造等领域中具有重要的应用价值。

半导体材料通常是由某些元素（如硅、锗）或化合物（如化合物半导体）组成的固体材料。

常见的半导体材料有硅（Si）、锗（Ge）、砷化镓（GaAs）、磷化铟（InP）等。

这些材料具有特殊的能带结构，对电流的传导能力有所限制。

在半导体材料中，原子结构是由离子晶体构成的。

其中的离子与电子之间通过共价键或离子键相互结合。

在晶体中，原子排列成为一个规则的晶格结构。

这种有序排列的原子结构决定了半导体材料的特性。

半导体材料的导电特性是由其能带结构决定的。

能带是描述电子能量状态的概念，分为价带和导带两种。

在绝缘体中，价带的能级与导带的能级之间存在一个能隙（禁带宽度），禁止电子跃迁到导带状态。

而在导体中，价带与导带的能级重叠，电子可以自由传导。

而半导体材料的能带结构介于绝缘体和导体之间，禁带宽度较窄，一些电子可以通过外界激发，跃迁到导带中，形成有效载流子，从而具备了在特定条件下的导电能力。

半导体材料在电子学领域中有着广泛的应用。

最典型的应用是半导体器件，如晶体管、二极管、半导体激光器等。

这些器件可以在电子电路中起到开关、放大、调制等功能。

此外，半导体材料也被广泛应用于光电子学，如太阳能电池、光电二极管和LED等。

通过控制半导体材料的电子状态，人们可以实现光电转换效应，将光能转化为电能或者将电能转化为光能。

随着科技进步的发展，半导体材料的研究与应用也在不断拓展。

例如，碳纳米管、量子点等新型材料被发现，具有更特殊的电子能带结构和优异的电、光学特性。

这些材料在微纳尺度电子器件制备和量子信息领域中有着重要的应用潜力。

总而言之，半导体材料是一类在电子学和光电子学中起着关键作用的材料。

通过控制半导体材料的能带结构和电子状态，人们可以实现电流的控制和光电转换等功能。

半导体材料简介
半导体材料是一种介于固体和液体之间的材料。

它在物理和化学性质上都与晶体有很大的差别，因此在用途上又与晶体有着不同的要求。

根据其晶体结构可将半导体材料分为半导体氧化物、半导体金属氧化物以及半导体半绝缘体。

在20世纪40年代以前，人们一直认为，能导电的物质就是晶体。

直到20世纪40年代中期，人们才认识到能导电的物质并不是晶体，而是由许多分散的电子所组成的“自由电子”。

在这之后，又出现了能导电和不导电两种状态。

这就是半导体。

到20世纪50年代末、60年代初，又提出了能导电和不导电两种状态存在的条件，即要有“能带间隙”。

20世纪60年代初，人们又提出了“量子隧道效应”和“量子隧穿效应”两种现象。

这些现象都对半导体材料的性质产生了重要影响。

由于这两种效应都与电子有关，所以人们又将它们称为“电子材料”或“量子性材料”。

—— 1 —1 —。

半导体材料的性质和应用半导体材料是一种介于导体和绝缘体之间的特殊材料，广泛应用于电子行业、光电行业、新能源行业等领域。

本文将简要介绍半导体材料的性质和应用。

一、半导体材料的性质半导体材料具有以下性质：1.导电性能不如金属和导体，但比绝缘体强；2.带电荷载体主要为电子和空穴；3.绝缘性能可以通过掺杂来改变；4.光电效应强，可转化为光学信号输出；5.半导体器件具有自主性，易于控制。

这些性质决定了半导体材料在电子行业中的广泛应用。

二、半导体材料在电子行业中的应用半导体材料在电子行业中有以下应用：1.芯片制造芯片是半导体材料的典型应用之一，制造芯片需要先把半导体材料进行掺杂、清洗、敷膜、光刻和刻蚀等工艺，然后制成不同功能的小型电路芯片，用来存储、处理和控制电子信息。

半导体芯片技术是当今计算机、通讯和控制系统的基础。

2.光电器件半导体材料的光电特性使其成为制造发光二极管、激光器、光敏器件、光电子器件和太阳能电池等光电器件的理想原材料。

发光二极管（LED）是半导体材料的重要应用领域之一，将电能转化为光能，具有节能、长寿命、无污染等优点。

LED已广泛应用于室内外照明、车灯、指示灯、显示屏等领域。

而激光器则是激光器、激光雕刻、激光打印等高科技工具的基础，广泛应用于航空、航天、军事、医学、安检和照明等领域。

除此之外，光敏器件主要应用于光通信、安防、成像等领域，而太阳能电池则是新能源行业重要的组成部分之一。

三、半导体材料在新能源行业中的应用半导体材料在新能源行业中的应用也十分广泛，如：1.光电池制造光电池是将太阳辐射能转化为电能的器件，由半导体材料组成。

半导体材料的光电性质决定了太阳能电池的效率和稳定性。

现在，太阳能电池正逐渐成为替代传统能源的重要选择。

2.电动汽车技术半导体材料在电动汽车技术中的应用越来越广泛，如：（1）电动车发动机和驱动器中的IGBT（绝缘栅双极晶体管）等功率半导体元件；（2）电池管理系统中电池的监测和控制，如锂离子电池的智能控制；（3）车载信息系统的处理器和传感器，如车载导航、车载娱乐、车路通信等；（4）智能电网的监测和控制等。

半导体的基本概念及典型的半导体材料
半导体是一种电子和空穴两种载流子都参与导电的物质。

它的导电能力介于导体（如金属）和绝缘体（如陶瓷、橡胶）之间。

半导体的导电性受温度、光照、杂质等因素的影响，具有可控性和可变性。

典型的半导体材料有以下几种：
1. 硅（Si）：硅是最常用的半导体材料，广泛应用于集成电路、太阳能电池等领域。

硅半导体具有较高的热稳定性和化学稳定性，是目前应用最广泛的半导体材料。

2. 锗（Ge）：锗与硅类似，也是一种重要的半导体材料。

由于锗的带隙较小，因此其发光波长较长，适用于红外光探测器等器件。

3. 砷化镓（GaAs）：砷化镓是一种III-V族化合物半导体，具有直接跃迁的特点，因此在光电器件、激光器等领域有广泛应用。

4. 磷化铟（InP）：磷化铟也是一种III-V族化合物半导体，具有优异的光电性能，适用于光纤通信、光探测器等器件。

5. 碳纳米管：碳纳米管是一种一维纳米材料，具有独特的电学、光学和力学性能。

近年来，碳纳米管在电子器件、传感器等领域的应用逐渐受到关注。

6. 氮化镓（GaN）：氮化镓是一种宽禁带半导体材料，具有高的电子迁移率和高的击穿电压，适用于高功率、高频、高温等特殊环境下的电子器件。

一，半导体材料概述半导体材料是一类具有半导体性能、可用来制作半导体器件和集成电路的电子材料，其电导率在10（U-3）～10（U-9）欧姆/厘米范围内。

正是利用半导体材料的这些性质，才制造出功能多样的半导体器件。

半导体材料是半导体工业的基础，它的发展对半导体技术的发展有极大的影响。

1.1半导体材料的分类半导体材料按化学成分和内部结构，大致可分为以下几类。

1、化合物半导体由两种或两种以上的元素化合而成的半导体材料。

它的种类很多，重要的有砷化镓、磷化铟、锑化铟、碳化硅、硫化镉及镓砷硅等。

其中砷化镓是制造微波器件和集成电的重要材料。

碳化硅由于其抗辐射能力强、耐高温和化学稳定性好，在航天技术领域有着广泛的应用。

2、无定形半导体材料用作半导体的玻璃是一种非晶体无定形半导体材料，分为氧化物玻璃和非氧化物玻璃两种。

这类材料具有良好的开关和记忆特性和很强的抗辐射能力，主要用来制造阈值开关、记忆开关和固体显示器件。

3、元素半导体有锗、硅、硒、硼、碲、锑等。

50年代，锗在半导体中占主导地位，但锗半导体器件的耐高温和抗辐射性能较差，到60年代后期逐渐被硅材料取代。

用硅制造的半导体器件，耐高温和抗辐射性能较好，特别适宜制作大功率器件。

因此，硅已成为应用最多的一种半导体材料，目前的集成电路大多数是用硅材料制造的。

4、有机增导体材料已知的有机半导体材料有几十种，包括萘、蒽、聚丙烯腈、酞菁和一些芳香族化合物等，目前尚未得到应用。

半导体材料的特性参数对于材料应用甚为重要。

因为不同的特性决定不同的用途。

1.2半导体材料特性半导体材料的导电性对某些微量杂质极敏感。

纯度很高的半导体材料称为本征半导体，常温下其电阻率很高，是电的不良导体。

在高纯半导体材料中掺入适当杂质后，由于杂质原子提供导电载流子，使材料的电阻率大为降低。

这种掺杂半导体常称为杂质半导体。

杂质半导体靠导带电子导电的称N型半导体，靠价带空穴导电的称P型半导体。

不同类型半导体间接触（构成PN结）或半导体与金属接触时，因电子（或空穴）浓度差而产生扩散，在接触处形成位垒，因而这类接触具有单向导电性。

半导体材料半导体材料作为半导体产业链上游的重要环节，在芯片的生产制造过程中起到关键性作用。

根据芯片制造过程划分，半导体材料主要分为基体材料、制造材料和封装材料。

其中，基体材料主要用来制造硅晶圆或化合物半导体；制造材料主要是将硅晶圆或化合物半导体加工成芯片所需的各类材料；封装材料则是将制得的芯片封装切割过程中所用到的材料。

基体材料根据芯片材质不同，基体材料主要分为硅晶圆和化合物半导体，其中硅晶圆的使用范围最广，是集成电路制造过程中最为重要的原材料。

1、硅晶圆硅晶圆片全部采用单晶硅片，对硅料的纯度要求较高，一般要求硅片纯度在99.9999999%以上，因此其制造壁垒较高。

一般而言，硅片尺寸越大，硅片切割的边缘损失就越小，每片晶圆能切割的芯片数量就越多，半导体生产效率越高，相应成本越低。

2、化合物半导体主要是指神化钱(GaAs)氮化钱(GaN)＞碳化硅(SiC)等第二、三代半导体。

在化合物半导体中，碎化钱(GaAs)具备高功率密度、低能耗、抗高温、高发光效率、抗辐射、击穿电压高等特性，广泛应用于射频、功率器件、微电子、光电子及国防军工等领域。

氮化钱(GaN)能够承载更高的能量密度，且可靠性更高，其在手机、卫星、航天等通信领域，以及光电子、微电子、高温大功率器件和高频微波器件等非通信领域具有广泛应用；碳化硅(SiC)具有高禁带宽度、高饱和电子漂移速度、高热导率等特性,主要作为高功率半导体材料，通常应用于汽车及工业电力电子等领域，在大功率转换领域应用较为广泛。

制造材料1、光刻胶光刻胶是光刻工艺的核心材料，其主要是通过紫外光、准分子激光、电子束、离子束、X射线等光源的照射或辐射，其溶解度发生变化的耐蚀刻材料。

按照下游应用场景不同，光刻胶可分为半导体光刻胶、1CD光刻胶和PCB光刻胶。

从组成成分来看，光刻胶主要成分包括光刻胶树脂、感光剂、溶剂和添加剂等。

在光刻工艺中，光刻胶被涂抹在衬底上，光照或辐射通过掩膜板照射到衬底后，光刻胶在显影溶液中的溶解度便发生变化，经溶液溶解可溶部分后，光刻胶层形成与掩膜版完全相同的图形，再通过刻蚀在衬底上完成图形转移。
