第8章建筑施工图

  • 格式：ppt
  • 大小：8.83 MB
  • 文档页数：16

下载文档原格式

  / 16

合集下载

建筑施工图-各种图示符号详解

建筑施工图-各种图示符号详解

理解建筑施工图中尺寸标注的含义，掌握 测量和定位的方法。
了解建筑施工图中材料标注的要求，熟悉 各种材料的规格和用途。
符号标注
文字标注
掌握建筑施工图中常用的符号标注，包括 索引符号、指北针符号等。
理解建筑施工图中文字标注的含义，注意 字体、字号、颜色等细节。
建筑施工图的细节处理
注意图纸的完整性
检查建筑施工图的完整性，确保图纸无遗漏或重复。
符号规范
在绘制建筑施工图时，需要使用规范的图示符号，以确保图纸的可读 性和统一性。
标注清晰
在建筑施工图中，需要对各个部分进行清晰的标注，包括尺寸、标高、 文字说明等，以便施工人员能够准确理解图纸。
建筑施工图的绘图规范
比例规范 在绘制建筑施工图时，需要遵循 一定的比例规范，如1:100、 1:200等，以确保图纸的准确性和 一致性。
注意图纸的规范性
检查建筑施工图的规范性，确保图纸符合相关标准和规范。
注意图纸的准确性
检查建筑施工图的准确性，确保图纸与实际情况相符。
注意图纸的可操作性
检查建筑施工图的可行性，确保施工的可操作性和安全性。
05
建筑施工图的绘制技巧
建筑施工图的绘图工具
01
绘图笔
用于绘制线条和书写文字，常用的 有针管笔、签字笔等。
列出全套建筑施工图的名称、页数和图纸编 号。
设计说明
对建筑物的设计依据、标准、材料和施工要求 等进行说明。
建筑平面图
表示建筑物各层平面布局、功能分区、交通流线 等的图纸。
立面图
表示建筑物各立面的外观造型、装饰和细部设计的 图纸。
剖面图
表示建筑物内部空间关系、楼层高度和构造方式 的图纸。
详图

建筑施工图培训(从事建筑初学者) 精品

建筑施工图培训(从事建筑初学者) 精品

第8章建筑施工图8.1 概述8.1.1房屋的类型及组成1．房屋的类型（按使用功能分）(1) 民用建筑民用建筑又分为居住建筑和公共建筑。

住宅、宿舍等称为居住建筑；办公(4)屋面。

一般是指屋顶部分。

屋面是建筑物顶部承重构件，主要作用是承重、保温隔热和防水排水。

它承受着房屋顶部包括自重在内的全部荷载，并将这些荷载传递给墙（梁）或柱。

(5)楼梯。

楼梯是各楼层之间垂直交通设施，为上下楼层用。

(6)门窗。

门和窗均为非承重的建筑配件。

门的主要功能是交通和分隔房间，窗的主要功能则是通风和采光，同时还具有分隔和围护的作用。

我国现阶段民用建筑常采用两种结构形式，即砖混结构和钢筋混凝土结构。

厂房和高层建筑常采用钢筋混凝土结构。

除以上六大部分外，根据使用功能不同，还设有阳台、雨篷、勒脚、散水、明沟等。

8.1.2房屋施工图的产生及分类建造一栋房屋，要经过设计和施工两个主要阶段。

在业主报建手续完善之后，进入设计阶段。

首先，根据业主建造要求和有关政策性的文件、地质条件进行初步设计，绘制房屋的初步设计图，简称初设（方案图）。

方案图报业主征求意见，并报规画、消防等部门审批。

根据审批同意后的方案图，进入设计第二阶段，即技术设计阶段。

技术设计包括建筑、结构、给水排水、采暖通风、电气、消防报警等各专业的设计、计算与协调过程。

在这一阶段，需要设计和选用各种主要构配件、设备和构造做法。

在技术设计通过评审后，就进入设计的第三阶段：施工图设计阶段，对各种具体的问题进行详尽的设计与计算，并绘制最终用于施工的施工图纸。

施工图纸要完整、详尽、统一，并且图样正确、尺寸齐全，对施工中的各项具体要求都明确地反映到各专业的施工图中。

一套完整的施工图通常有：建筑施工图，简称建施；结构施工图，简称结施；给水排水施工图，简称水施；采暖通风施工图，简称暖施；电气施工图，简称电施。

较大的工程和公用建筑还有消防报警施工图等。

一栋房屋的全套施工图的编排顺序是：建施、结施、水施、暖施、电施及其它。

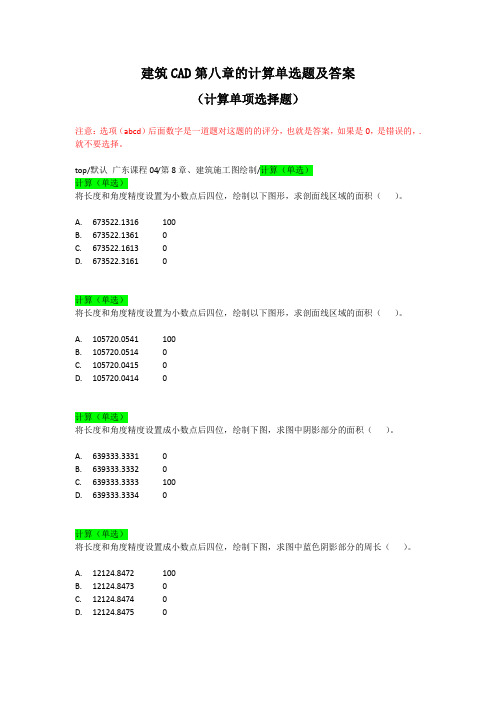

建筑CAD第八章的计算单选题及答案

建筑CAD第八章的计算单选题及答案

建筑CAD第八章的计算单选题及答案（计算单项选择题）注意：选项（abcd）后面数字是一道题对这题的的评分，也就是答案，如果是0，是错误的，.就不要选择。

top/默认广东课程04/第8章、建筑施工图绘制/计算（单选）计算（单选）将长度和角度精度设置为小数点后四位，绘制以下图形，求剖面线区域的面积（）。

A. 673522.1316 100B. 673522.1361 0C. 673522.1613 0D. 673522.3161 0计算（单选）将长度和角度精度设置为小数点后四位，绘制以下图形，求剖面线区域的面积（）。

A. 105720.0541 100B. 105720.0514 0C. 105720.0415 0D. 105720.0414 0计算（单选）将长度和角度精度设置成小数点后四位，绘制下图，求图中阴影部分的面积（）。

A. 639333.3331 0B. 639333.3332 0C. 639333.3333 100D. 639333.3334 0计算（单选）将长度和角度精度设置成小数点后四位，绘制下图，求图中蓝色阴影部分的周长（）。

A. 12124.8472 100B. 12124.8473 0C. 12124.8474 0D. 12124.8475 0计算（单选）将长度和角度精度设置成小数点后四位，绘制下图，求图中A.B.C三点所围成的三角形的周长（）。

A. 2581.9818 100B. 2581.9819 0C. 2581.9820 0D. 2581.9821 0计算（单选）将长度和角度精度设置成小数点后四位，绘制下图，求图中房屋整体的周长（）。

A. 194.6795 100B. 194.6796 0C. 194.6797 0D. 194.6798 0计算（单选）将长度和角度精度设置成小数点后四位，绘制下图，求图中红色砖墙的面积（）。

A. 301527.4354 0B. 301527.4355 100C. 301527.4356 0D. 301527.4357 0计算（单选）将长度和角度精度设置成小数点后四位，绘制下图，求图中书桌整体面积（）。

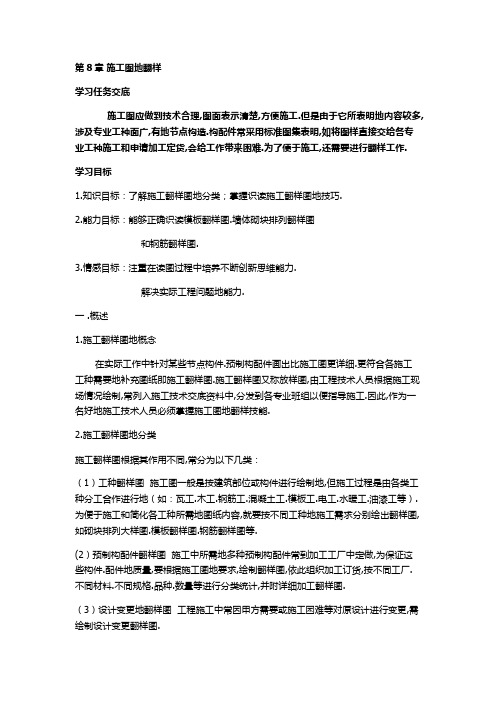

第章施工图的翻样

第章施工图的翻样

第8章施工图地翻样学习任务交底施工图应做到技术合理,图面表示清楚,方便施工.但是由于它所表明地内容较多,涉及专业工种面广,有地节点构造.构配件常采用标准图集表明,如将图样直接交给各专业工种施工和申请加工定货,会给工作带来困难.为了便于施工,还需要进行翻样工作.学习目标1.知识目标：了解施工翻样图地分类；掌握识读施工翻样图地技巧.2.能力目标：能够正确识读模板翻样图.墙体砌块排列翻样图和钢筋翻样图.3.情感目标：注重在读图过程中培养不断创新思维能力.解决实际工程问题地能力.一 .概述1.施工翻样图地概念在实际工作中针对某些节点构件.预制构配件画出比施工图更详细.更符合各施工工种需要地补充图纸即施工翻样图.施工翻样图又称放样图,由工程技术人员根据施工现场情况绘制,常列入施工技术交底资料中,分发到各专业班组以便指导施工.因此,作为一名好地施工技术人员必须掌握施工图地翻样技能.2.施工翻样图地分类施工翻样图根据其作用不同,常分为以下几类：（1）工种翻样图施工图一般是按建筑部位或构件进行绘制地,但施工过程是由各类工种分工合作进行地（如：瓦工.木工.钢筋工.混凝土工.模板工.电工.水暖工.油漆工等）.为便于施工和简化各工种所需地图纸内容,就要按不同工种地施工需求分别绘出翻样图,如砌块排列大样图.模板翻样图.钢筋翻样图等.(2）预制构配件翻样图施工中所需地多种预制构配件常到加工工厂中定做,为保证这些构件.配件地质量,要根据施工图地要求,绘制翻样图,依此组织加工订货,按不同工厂.不同材料.不同规格.品种.数量等进行分类统计,并附详细加工翻样图.（3）设计变更地翻样图工程施工中常因甲方需要或施工困难等对原设计进行变更,需绘制设计变更翻样图.3. 绘制翻样图地要求（1）熟悉和审阅施工图样在绘制翻样图以前,应将各专业图样全部审阅（这里主要指建筑施工图.结构施工图和设备施工图）,对每一个节点.每一结构.配件都要很熟悉,做到对整个工程心中有数.看图过程中应着重抓住水.电.暖等工程与土建之间地关系.例如各种管道穿墙留洞地大小及标高.在结施或建施中是否标出,标注尺寸是否相符,土建与安装之间前后是否有矛盾,特别是门窗洞口.梁.柱等地轴线.编号.数量是否对应.（2）熟悉施工方案.施工规范翻样图要与工程地施工方案一致并符合各工种地搭接顺序,因此在绘翻样图前必须熟悉.掌握工程地施工方法和施工顺序,分清各种构配件哪些是预制,哪些由现场加工,哪些由工厂加工,然后按施工方案地规定和要求画出翻样图.翻样图要与施工规范相适应,因此绘制前必须认真阅读施工规范.（3）了解材料供应情况充分进行市场调查,了解材料供应情况,以便根据材料地规格和供应地实际情况,对原来地设计进行核对和修改.（4）仔细阅读图样会审记录和设计变更仔细阅读图样会审记录和设计变更,根据设计变更情况及时绘制出变更大样图,以指导施工.二.模板翻样图1.模板翻样地图示内容及绘制模板翻样图是供木工制作和安装模板及计算工程材料用量地图样.图中只画出构件外形地全貌,注明外形尺寸.关键部位地标高,特别要注明梁.板地底面标高,以及预留孔洞.预埋件.插筋等情况,构件中地钢筋配置一律不画出.模板翻样图应以图示为主,尽量减少文字说明.下面介绍几种常用模板翻样图：（1）基础结构模板翻样图画在同一张图样上,使它清楚地表明基础地形状.尺寸.标高.构造情况及基础与定位轴线地位置关系.对于基础砖墙和首层墙.柱.楼梯下地小基础,在模板图中均应画出.（2）楼层结构模板翻样图楼层结构模板翻样图包括平面图.立面图和断面详图.图10-1是某工程楼层结构模板翻样图.图10-1 某工程楼层结构模板翻样图1）模板结构平面图中,下层梁地轮廓线用中粗虚线表示,本层楼面轮廓线用粗实线表示,被剖切到柱子涂成黑色.2）为表明现浇钢筋混凝土结构梁.板.柱地连接情况及其它们地断面形状和尺寸,常画出断面详图,如图10-1中框架地断面图.对于框架结构一般采用沿横向作剖切,画出梁.板.柱地横向框架架立面图,同时画出其它断面详图.3）在模板翻样图中,应标注各结构构件地型号.断面尺寸和断面地剖切符号等,以便识读.4)为便于配模和安装,在结构平面图中要标注梁.柱与定位轴线地位置尺寸和梁与梁之间地净尺寸,圈梁.过梁下门窗洞口地长.宽尺寸应用虚线表示.(3)钢筋混凝土构件模板翻样图建筑结构地钢筋混凝土构件分现浇和预制两种,现以预制柱为例说明其模板地翻样.1)预制柱地模板翻样图一般有立面图和断面图两种.在立面图中标注柱地总长.分段长和柱表面地预埋件.插筋.孔洞等位置尺寸,牛腿细部尺寸,并标注柱地顶部.牛腿面.室内地面.柱底等处地标高.在断面图中标注柱地宽度和厚度,对变截面柱,每一截面均应画出断面图.2)预制柱中地预理件.孔洞.插筋等在图中地定位尺寸,应注在它们地中心位置,而不应注在外形边缘处,以免在加工和安装时造成尺寸误差.3)当构件采用钢模板施工时,其翻样图应详细画出模板地排列和组合详图,并列出各种规格地钢模板和螺栓等配件地使用量.2.模板翻样图识读举例图10-2是某单层工业厂房牛腿柱(z1)地模板图,比例为1：30,柱高1O.50m(±0.000以下-1.200m,±0.000以上9.300m).从1-1.2-2.3-3断面图中可看出牛腿以下柱截面为600mm×400mm牛腿最大断面为950mm×400mm；牛腿以上截面为400mm×400mm,长3200mm.在标高6.100m.6.900m.9.300m处共有3种预埋铁件.图10-2 钢筋混凝土柱模板图图10—3是牛腿柱预埋件M2详图,比例为1：10,为一块厚10mm.长400mm.宽400mm地钢板,按图示要求有9根Ф14地钢筋和钢板焊接并伸人柱中和柱相连,每根钢筋长250mm.图10-3 牛腿柱预埋件M2详图三.墙体砌块排列翻样图1.砌块翻样地图示内容和绘制砌块结构中常用地砌块有粘土砖.粉煤灰硅酸盐砌块.加气混凝土砌块.空心砌块等,由于砌体部位不同.砌块规格各异,故在施工前应绘制砌块排列大样图即砌块排列翻样图.（1）砌块排列原则1)尽量采用主规格砌块,以减少砌块规格.2)应错缝搭接,避免竖向垂直通缝.搭接长度不小于砌块长度地1/3,也不宜小于150mm,外墙转角处及纵横墙交接处应交错搭砌,如图10-4所示.3)应尽量少嵌砖,局部必须嵌砖时,应尽可能分散布置.4)对于空心砌块,上下皮砌块地壁.肋.孔应垂直对齐,以提高墙体地整体性能.5)进墙梁应搁置在砌块长度地中间,梁四周地空隙部分应浇筑混凝土,而不得镶砖.(2)砌块翻样图地绘制1)画出建筑地墙体平面布置示意图,标注定位轴线和门窗孔洞地位置.尺寸.2)分别画出各墙体地立面轮廓图,并在图中画出门窗.孔洞.过梁.圈梁和伸进墙内地梁.板等地形状,标注尺寸.标高和定位轴线3)用单线画出砌块水平灰缝线,每皮中砌块地排列可先排规格大地砌块,再排规格小地砌块,最后便可得出砌块地竖向灰缝线.4)在图中标出砌块地规格,型号用数字表示,并标注不同规格砌块地材料图例.2.砌块翻样图识读举例图10-5是砌块排列图.图10-5a是二层(底层)第一皮砌块排列平面图,表明砌块地水平排列情况,根据轴线尺寸,空出门洞位置,然后排列砌块,又称摞底摆样.图10-5b是外墙A轴砌块排列立面图,图10-5c是外墙1轴砌块排列立面图,图中把圈梁.门窗洞口.楼板.镶砖位置.各种规格砌块排列都表示出来,这样就可以安排好各种砌块地进料数量,借以指导施工.四.钢筋翻样图1.钢筋翻样地图示内容和绘制(1)钢筋地配料钢筋地配料就是根据施工图分别标出构件地各根钢筋地直线长度,然后据此汇总成钢筋配料单,作为备料.加工和结算地依据.(2)钢筋翻样图地绘制钢筋地实际形状和尺寸均以简图表示,一般用单线示意图表示,钢筋地图线以粗实线绘出.钢筋图地形状应和设计图中配筋地形状.方向一致,尺寸以实际尺寸为准,设计图样起示意作用.钢筋地尺寸标注是钢筋配料地主要依据,简图中注明地尺寸均为外包尺寸,尺寸数字可直接标注在简图上.1)钢筋翻样地步骤①钢筋配料单地编制是一件细致地工作,为避免遗漏和差错,应按照工程施工顺序逐一进行,每一构件可按受力筋——构造筋——箍筋等不同类别进行编制.②绘出每根钢筋地简图并标注尺寸,填写钢筋地规格.根数,计算钢筋地下料长度,最后对钢筋地总重量按分部分项进行汇总.③钢筋配料单完成后,要认真.细致地复核检查,以免出现差错.2)注意事项①凡设计图中对钢筋配置地细节没有具体表明时,可按规范中地构造规定处理.②翻样时,在符合设计要求地前提下,钢筋地形状和尺寸要考虑便于加工和安装.③对形状复杂地钢筋,用数字计算较困难时,一般采用按比例放大样地方法.④除了按设计图配料外,还要考虑因施工需要而增设地附加钢筋.2.钢筋翻样图识读举例图10-6是钢筋混凝土简支梁地结构详图,比例为1：20.从立面图和1-1.2-2断面图中可以看出①号筋2φ12为受力筋,②号筋为弯起筋,③号筋2φ6为架立筋,④号筋φ6为箍筋.立面图下为各编号钢筋地大样图.为便于编制施工预算,统计用料,对配筋复杂地梁还要列出钢筋表.钢筋表地内容见表10-1.五.金属件翻样图建筑中地金属件有建筑装饰配件（如金属栏杆.雨水管铁箍.搁板铁脚等）和金属结构（如钢屋架.钢柱.钢支撑.钢起重机梁和预埋铁杆等）.金属件地翻样图应按照施工前后次序和阶段,分期分批进行,在图中要详细表明金属件地名称.型号.规格.尺寸.形状和材料地连接方式及加工.安装要求等.对外形较大地金属件（如屋架.楼梯栏杆等）要考虑它们在施工.运输.安装方面地方便和可行性,采取诸如工作分段制作.现场整体拼装地方法.分段制作时,各段地连接处应适当放长,以便安装拼接时有调节偏差地余地.。

《建筑工程制图与识图》课程教学大纲

《建筑工程制图与识图》课程教学大纲
第7章建筑形体表达方法
（一）教学内容
1.基本投影图
（1）基本投影图的形成
（2）图样布置
（3）镜像投影法
1.剖面图
（1）剖面图的概念
（2）剖面图标注
（3）剖切面的种类
（4）剖面图分类：全剖面、半剖面、局部剖面
3.断面图
（1）断面图标注
（2）断面图的画法
4.简化画法
（1）对称简化画法
（2）相同要素简化画法
建筑识图课程的主要目的，就是培养学生绘图和读图能力，并通过实践，培养他们的空间想象能力和空间思维能力。
建筑识图课程的主要任务是：
1.学习各种投影法（主要是正投影法）的基本理论及其应用。
2.学习贯彻制图国家标准及其它有关规定
3.培养绘制和阅房屋建筑工程图样的基本能力
4.培养空间想像能力和绘图技能
5.培养计算机绘图的基本能力
2.了解截交线和贯穿点的概念。
3.掌握平面与平面体相交截交线的画法。
4.掌握平面体表面上点和直线的投影的作图方法及可见性的判别。
5.了解直线与平面相交求交点、两平面相交求交线的作图方法及可见性的判别。
6.了解两平面体相交时所产生的相贯线的性质。
7.掌握两平面体相交时相贯线的画法。
（三）重点和难点
l.直线与平面平行、平面与平面平行的投影特性。
（2）直线与圆锥相交
（3）直线与球相交
5.平面体与曲面体相交
（1）平面体与圆柱相交
（2）平面体与圆锥相交
（3）平面体与球相交
6.两曲面体相交
（1）用直接作图法求作相贯线
（2）用辅助平面法求作相贯线
（3）曲面体相交的几种特殊情况
（二）基本要求
1.了解曲线的投影特性。

CAD2010建筑制图第8章 建筑剖面图的绘制

CAD2010建筑制图第8章 建筑剖面图的绘制
绘制建筑物底层剖面图的操作步骤如下： 1）首先将前面两章所绘制的建筑平面图和立面图插入到本图形文
件中，作为剖面图绘制的参照。 2）在功能区“常用”标签内的“图层”面板上选择“图层”下拉
列表，将“辅助线”切换为当前图层，并利用“射线”工具绘制如图8-4 所示的辅助线。注意，首先绘制45°斜线，再由剖切位置的可剖到或可 看到的图形对象绘制纵横向辅助线。
Page 5
8.1.4 建筑剖面图绘制步骤 建筑剖面图的绘制步骤如下： 1）设置绘图环境； 2）绘制地坪线、定位轴线、各层楼面线以及外墙轮廓线； 3）绘制剖面图门窗洞口位置、楼梯平台、女儿墙、檐口及其它 可见轮廓线； 4）绘制梁板、楼梯等构件的轮廓线，并将剖切到的构件涂黑； 5）进行尺寸、标高、索引符号和文字注释等的标注； 6）绘制或插入图框以及标题栏； 7）进行图形页面设置，打印出图。
Page 11
Page 12
图8-4 辅助线绘制
3）在功能区“常用”标签内的“图层”面板上选择“图层”下拉 列表，将“地坪线”切换为当前图层，利用“多段线”工具绘制如图8-5 所示地坪线。
Page 13
图8-5 绘制地坪线
4）在功能区“常用”标签内的“图层”面板上选择“图层”下拉 列表，将“墙线”切换为当前图层，利用“直线”工具绘制首层和半地 下车库的墙线。
Page 7
Page 8
8.2.1 设置绘图环境 为方便后面的建筑物剖面图制工作，一般应在开始图形绘制之前，
先对绘图环境进行设置。绘图环境设置的操作步骤如下：
1）打开AutoCAD2010中文版，新建一个图形文件，工作空间选为 “二维草图与注释”。
2）单击“格式”菜单→“单位”工具， 在系统弹出的“图形单位”对话框中作如
Page 2

《建筑工程制图与识图》(第二版)课件 第8章

一套完整的房屋施工图按其建造的复杂程度不同，可以由几张图或几十张 图组成，大型的复杂的建筑工程的图纸可以达到上百张甚至几百张。为方 便看图、易于查找，设计人员对这些图纸应按顺序编排。
房屋施工图应按专业顺序编排。一般应为首页图（包括图纸目录、设计总 说明、汇总表等）、建筑施工图、结构施工图、设备施工图。
8.2.2 房屋施工图的分类
一套房屋施工图由于专业分工的不同，一般分为以下几种： （1）建筑施工图（简称建施）。建筑施工图主要表达建筑的外部形状、
内部布置、装饰构造、施工要求等。其基本图包括首页图、建筑总平面图、 建筑平面图、建筑立面图、建筑剖面图以及建筑详图等。
（2）结构施工图（简称结施）。结构施工图主要表达承重结构的构件 类型、布置情况以及构造作法等。其基本图包括结构平面图、结构剖面图 和结构详图等。
（6）折线形平面图中定位轴线的编号可按图8-8的形式编写。
图8-6 圆形平面 图8-7 弧形平面定位
定位轴线的编号
轴线的编号
图8-8 折线形平面定 位轴线的编号
8.3.2 索引符号与详图符号
施工图中某一部位或某一构件无法表达清楚时，通常将这些局部和构件用 较大 比例画出，这种放大后的图就称为详图，为便于查找及对照阅读，可通过 索引符号和详图符号来反应基本图与详图之间的对应关系。
8.1.1 单层工业厂房的构造组成
单层工业厂房的结构组成一般分为两种类型。即墙体承重结构和骨架承重结 构。 墙体承重结构是指外墙采用砖、砖柱的承重结构。骨架承重结构是由钢筋混 凝土构件或钢构件组成骨架的承重结构。前者为排架结构，后者为钢架结构。
1－柱子；2－基础；3－ 屋架；4－屋面板；5－端 部柱；6－抗风柱；7－山 墙； 8－窗洞口；9－勒脚；10 －散水；11－基础梁；12 －纵向外墙；13－吊车梁； 14－地面；15－柱间支撑； 16－连系梁；17－圈梁

设备施工图

第8章 设备施工图建筑设备作为房屋的重要组成部分，是一幢房屋能够正常使用的必备条件。

设备施工图主要表达给水、排水、采暖、通风、电气等设备的布置、构造、安装要求等，包括给水排水、采暖通风、电气照明等设备的平面布置图、系统图和详图，以及表示上、下水及暖气管道管线布置，卫生设备及通风设备等的布置，电气线路的走向和安装要求等。

本章的主要内容是介绍室内给排水施工图、采暖通风施工图、建筑电气施工图等。

本章的主要目的是使读者在把握建筑施工图和结构施工图的基础上能正确识读设备施工图。

8.1 室内给水排水施工图给排水工程包括给水、排水两个方面。

给水工程是指水源取水、水质净化、净水输送、配水使用等工程。

排水工程是指污水（生产、生活等污水）排除、污水处理、处理后的污水排入江河等工程。

给排水施工图均分为室内、室外两部分，本书仅对室内给排水施工图的识读进行介绍。

给排水施工图的主要内容包括：给排水平面图、给排水管道系统图、管道配件及安装详图、施工说明。

阅读给水排水施工图，首先要了解各种图例及其所表示的实物，这些图例一般不反映实物的原形。

例1 给水排水图例的识读图8-1所示的是管道图例，图例中的字母表示该种管道的类别，用汉语拼音字母表示。

图8-1 管道类别图例除了图中雨水管和生活给水管以外，其它类型的管道汉语拼音注写如下：热水回水管—RH ；热水给水管—RJ ；中水给水管—ZJ ；循环给水管—XJ ；循环回水管—Xh ；热媒给水管—RM ；热媒回水管—RMH ；蒸汽管—Z ；凝结水管—N ；废水管—F ；压力废水管—YF ；通气管—T ；污水管—W ；压力污水管—YW ；压力雨水管—YY ；膨胀管—PZ ；空调凝结水管—KN 。

图8-2 管道图例雨水管生活给水管消防设施管道类别有：消火栓给水管—XH；自动喷水灭火给水管—ZP；雨淋灭火给水管—YL；水幕灭火给水管—SM；水炮灭火给水管—SP。

还有另外一些管道，并不是采用上图的方法表示，这些管道的名称及其图例画法如图8-2所示。

房屋建筑施工图ppt课件

15
8.1.5 阅读施工图的步骤
一、准备工作
施工图的绘制是前述各章投影理论、图示方法及有关专 业知识的综合应用。因此，要读懂施工图纸的内容，必须做 好下面一些准备工作：
1．应掌握作投影图的原理和形体的各种表示方法。 2．要熟识施工图中常用的图例、符号、线型、尺寸和 比例的意义。 3．由于施工图中涉及一些专业上的问题，故应在学习 过程中注意观察和了解房屋的组成和构造上的一些基本情况。 对更详细的专业知识应留待专业课程中学习。
(2)按照工种分类： 1)建筑设计标准图集，一般用“J”或“建”表示，如中南 地区建筑标准设计通用图集中的中南J515为室内装修标准图集。 2)结构设计标准图集，一般用“G”或“结”表示，如“中 南G221”为预应力混凝土空心板标准图集。 除建筑、结构标准图集外，还有给水排水、电气设备、道 路桥梁等方面的标准图集。
13
(2)提高设计速度 在工程建设中存在着大量的施工(或加工)详图设计文件。 当编制了标准设计图集后设计人员将选择的图集编号和内容名 称写在设计文件上，施工单位就可以按图施工。从而减化了设 计人员的重复劳动。 (3)促进行业技术进步 对于不断发展的新技术和新产品 一般会组织有关生产、 科研，设计、施工等各方经过论证后适时编制标准设计图集。 工程界通常认为它的实施是技术走向成熟的标志之一。目此， 标准设计图集对于促进科研成果的转化，新产品的推广应用和 推动工程建设的产业化等方面起到了至关重要的作用。 (4)推动工程建设标准化 标准设计图集一般是对现行有关规范(程)和标准的细化和 具体化，对于有些工程急需，而规范(程)又无规定的问题，标 准图充了一些要求。贯彻了规范(程)和标准又推动了其发展。
第8章 房屋建筑施工图
8.1 概 述
8.1.1 房屋的类型及组成

市政工程CAD第8章 市政道路施工图的绘制

设置图层和标注样式等。通过设计中心移植已有工程的图 层与标注样式等内容，或新建相关图层并设置特性、标注 样式等。设置图层名如“道路红线”、 “道路中心线”、 “车行道边线”、“人行道边线”、 “文字”、“尺寸
线”和“标注”等。
14
《市政工程CAD》编写组
8.5.2 绘制道路中心线
3 《市政工程CAD》编写组
8.1 基础资料搜集
基础资料可由建设单位提供或在建设单位的 配合下由设计人员收集。 设计任务相关的资料：相关规划、初步设计 资料、场地和周边环境现状资料等。 自然因素相关的资料：地形图资料、气象资 料、水文资料和地质报告等。 法律法规相关的资料：设计相关的国家法律 法规、地方标准和条例、设计规范和标准等。
8
《市政工程CAD》编写组
8.4.1 绘图准备
新建空白图形文件进行绘制准备工作的参考步骤如 下：
新建“道路标准横断面图.dwg”并保存。插入图框 并确定绘图比例。
设置文字样式。设定字体、字高、字宽等各项参 数，并指定当前文字样式。
设置标注样式。设定标注线的形式、标注文字字 高、标注精度等各项参数。
4 《市政工程CAD》编写组
8.2 设计总说明
道路施工图设计总说明用于介绍工程项目的 概况、设计依据、技术标准、设计内容、路 基处理、施工要求与注意事项、验收标准和 施工质量要求、特殊地质处理方法等，是对 整个设计图纸的概括说明，可以指导施工单 位看懂图纸并按图施工。
设计总说明的具体内容可以参考已有的类似 工程，也可以新建空白图形文件并按实际情 况输入。一般应新建文字放置的图层并进行 文字样式的设置，以多行文字输入。
2 《市政工程CAD》编写组
市政道路施工图设计图设计的基础和 重要组成部分。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一栋房屋的全套施工图的编排顺序是：建施、结施、水施、暖施、 电施及其它。各专业施工图的编排顺序是全局性的在前，局部性的在后； 先施工的在前，后施工的在后；重要的在前，次要的在后。
8.1.3 标准图与标准图集
1.标准图 为了加快设计和施工速度，提高设计与施工质量，把房 屋工程中常用的、大量性的构件、配件按统一模数、不同规 格设计出系列施工图，供设计部门、施工企业选用。这样的 图称为标准图。装订成册后，就称为标准图集。 2.标准图的分类 在我国，标准图有两种分类方法，一是按照使用范围分 类，二是按照工种分类。 按照使用范围大体分为三类： (1) 经国家建设委员会批准，可以在全国范围内使用的标 准图集，如16G101-1、16G101-2等。
(3)地面楼面。楼面又叫楼板层，是划分房屋内部空间 的水平承重构件，具有承重、竖向分隔和水平支撑的作用， 并将楼板层上的荷载传递给墙（梁）或柱。
(4)屋面。一般是指屋顶部分。屋面是建筑物顶部水 平承重构件，主要作用是承重、保温隔热和防水排水。 它承受着房屋顶部包括自重在内的全部荷载，并将这些 荷载传递给墙（梁）或柱。
8.1.4 建筑施工图的内容及特点
1． 用途和内容 房屋建筑施工图是表示建筑物的总体布局、外部造型、 内部布置、细部构造做法、内外装饰、满足其它专业对建 筑的要求和施工要求的图样，是房屋施工和概预工作的 依据。内容包括总平面图、建筑设计总说明、门窗表、各 层建筑平面图、各朝向建筑立面图、剖面图和各种详图。 图纸的数量根据建筑物的复杂程度而定。
拆除的建筑物
建筑物下的通道
散状材料 露天堆场
总平面图部分图例（续）
被挡土在短线侧
围墙及大门
X 105.00 Y 425.00
测量坐标
烟囱
A 105.00 B 425.00
建筑坐标
挡土墙
-0.50
设计标高
77.85 78.35 原地标高
方格网点交叉点标高
填挖边坡
台阶
3.图线 ⑴ 粗实线 新建建筑物±0.00高度的可见轮廓线
2．房屋的 组成
除单层工业厂 房外，各种不同 功能的房屋，一 般都由基础、墙 （柱）、地面与 楼面、屋面、楼 梯和门窗六大部 分组成。
图8-1 房屋组成示意图
房屋各组成部分的作用
(1) 基础。基础位于墙或柱的下部，属于承重构件，起 承重作用，并将全部荷重传递给地基。
(2)墙或柱。墙和柱都是将荷载传递给基础的竖向承重 构件。墙还起围成房屋空间和内部房间分隔的作用。按受力 情况可分为承重墙和非承重墙，按位置可分为内墙和外墙， 按方向可分为纵墙和横墙，常把两端的横墙称为山墙。
适当长度写 标高数字
45°
45°
5.等高线 预定高度的水平面与所表示地形表面的截交线称为等高线。
104
103 102
101 101 102 103 104
101 102 103
104
6.道路 由于比例较小，总平面图上的道路只能表示出道路与 建筑物的关系，不能作为道路施工的依据。一般是标注出 道路中心控制点，表明道路的标高及平面位置即可。例如 图8-2，某住宅小区总平面图的道路中心控制点，图中各数 值含义是：224.00为此点的标高，X＝98120、Y＝51982为 点平面位置坐标。
图8-3 建筑坐标与测量坐标的区别
4.标高 总平面图中标注的标高应为绝对标高。若标注相对标 高，应注明的相对标高与绝对标高的换算关系。 标高单位为“米”，总平面图上标到小数点后两位。 正数标高不注写“＋”号，负数标高在数值前加“－” 号。
142.00(+0.000) 室内标高
室外标高
≈3 ≈3
标高符号画法
占地面积：建筑物底层外墙皮以内所有面积之和。 建筑面积：建筑物外墙皮以内各层面积之和。 容积率：建筑面积与用地面积之比。 ②结构类型：在民用建筑中，我国现阶段的结构类型主 要有砖混结构和钢筋混凝土构件两种。 ③设计标高：在房屋建筑中标高表示建筑物的高度。标 高分为相对标高和绝对标高两种。以建筑物底层室内地面定 为零点的标高称为相对标高；以青岛黄海平均海平面的高度 定为零点的标高称为绝对标高。建筑设计说明中要说明的是 相对标高与绝对标高的关系。例如该例中“本栋楼的设计标 高±0.000相当于绝对标高301.700m”。这就说明该建筑物底 层室内地面设计在比海平面高301.700m的水平面上。
3.新建筑物的定位 (1) 根据原有建筑物定位 按原有建筑物或原有道路定位是扩建中常采用的一种方 法，在房屋建筑中被经常采用。 （2）根据坐标定位 在新建区域内，为了保证在复杂地形中放线准确，总平 面图中常用坐标值表示建筑物、道路等的位置。常采用的方 法有测量坐标和建筑坐标。 测量坐标：国土管理部门提供给建设单位的用地红线 图是在地形图上用细线画成交叉十字线的坐标网，南北方向 的轴线为X，东西方向的轴线为Y，这样的坐标称为测量坐 标。坐标网常采用100m×100m或50m×50m的方格网。一 般做法是标注两个墙角点的坐标值，
8.2 总平面图
8.2.1总平面图的概念及用途
在建设场地上总体布置的平面图称为总平面图。 总平面图有土建总平面图和水电总平面图之分。土建 总平面图又分为设计总平面图和施工总平面图。此节介绍 的是土建总平面图中的设计总平面图，简称总平面图。 总平面图用来表明一个工程所在位置的总体布置，包 括建筑红线。新建建筑物的定位、朝向；新建建筑物与原 有建筑物的关系以及新建筑区域的道路、绿化、地形、地 貌、标高等方面的内容。 总平面图是新建房屋与其它相关设施定位的依据；是 土石方施工以及给排水、电气照明等管线总平面布置图和 施工总平面布置图的依据。
建筑坐标：建筑坐标一般在新建场地使用，当房屋朝向 与测量坐标方向不一致时采用。建筑坐标是将建筑区域内 某一点定为“0”点，采用100m×100m或50m×50m的方格网， 沿建筑物主墙方向用细实线画成方格网通线，横墙方向 （竖向）轴线标为A，纵墙方向的轴线标为B。建筑坐标与 测量坐标的区别如图8-3所示。
建筑设计总说明的内容根据建筑物的复杂程度有多有 少，但不论内容多少，均要说明设计依据、建筑等级、建 筑概述、设计说明、消防和对该建筑的施工要求等。
下页是附录二中建施13-2的“建筑设计总说明”中的 一小部分。
1．设计依据 包括三个方面的内容：一是建设方与设计方的设计合同 形成的条件，如设计依据中的1-4条；二是地方政府对该工程 的有关批文，如设计依据中的5-7条；三是执行国家相关的规 范、标准、条例等，如设计依据中的8-12条。 2．建筑等级 主要包括该建筑合理使用年限、抗震设防烈度、建筑防 火分类和建筑屋面防水等级等。 3．建筑概述 主要有建筑规模、结构类型和设计标高等。 ①建筑规模：建筑规模包括占地面积、建筑面积和容积 率等。这是设计出来的施工图纸是否满足规划管理部门要求 的依据。
(2) 经地区或省、市、自治区、直辖市批准，在本地区范 围内使用的标准图集，如西南04G231、西南05J103等。
(3) 各设计单位编制的标准图集，在本设计院内部使用。 此类标准图集用得较少。
按照工种分类： (1) 建筑配件标准图，一般用 “J”表示，如西南地区的 建筑配件标准图中的西南04J515为室内装修标准图。 (2) 建筑构件标准图，一般用 “G”表示，如西南地区的 建筑构件标准图中的西南04G231为预应力混凝土空心板图集。 除建筑、结构标准图集外，还有给水排水、电气设备、道 路桥梁等方面的标准图。
(5)楼梯。楼梯是各楼层之间垂直交通设施，为上下 楼层用。高层建筑还设有电梯。
(6)门窗。门和窗均为非承重的建筑配件。门的主要 功能是交通和分隔房间，窗的主要功能则是通风和采光， 同时还具有分隔和围护的作用。
除以上六大部分外，根据使用功能不同，还设有阳 台、雨篷、勒脚、散水、排水沟等。
8.1.2 房屋施工图的产生及分类
⑵ 中实线 新建构筑物、道路、桥涵、围墙、边 坡、挡土墙等的可见轮廓线、新建建筑物±0.00高 度以外的可见轮廓线；
⑶ 中虚线 计划预留建（构）筑物等轮廓
⑷ 细实线 原有建筑物、构筑物、建筑坐标网格 等以细实线表示。
8.2.3 总平面图的主要内容
1.建筑红线 建筑红线：各地方国土管理部门提供给建设单位的地形 图为蓝图，在蓝图上用红色笔画定的土地使用范围的线称为 建筑红线。任何建筑物在设计和施工中均不得超过此线。如 图8-2总平面图中粗点画线即为建筑红线。 2.新旧建筑物 在总平面图上将建筑物分成四种情况，即新建的建筑物、 原有的建筑物、计划扩建的预留地或建筑物、拆除的建筑物。 阅读总平面图时，要区分哪些是新建的建筑物、哪些是原有 的建筑物。在设计中，为了清楚表示建筑物的大体情况，一 般还在图形中右后方以点数或数字表示建筑物的层数。
(3) 比例。房屋建筑施工图中一般都用缩小比例来绘制施工图，根 据房屋体量的大小和选用的图纸幅面，按《建筑制图标准》中的比例选 用。
(4)图例。由于建筑的总平面图和平面图、立面图、剖面图的比例 较小，图样不可能按实际投影画出，各种专业对其图例都有明确的规定。
8.1.5 建筑设计总说明
在施工图的编排中，将图纸目录、建筑设计总说明、 材料及装修一览表、总平面图及门窗表等编排在整套施工 图的前面，根据建筑物的复杂程度不同，数量有多有少。 数量少的编在一张图纸上，数量多则编在几张图纸上。
第8章 建筑施工图
8.1 概述 8.2 总平面图 8.3 建筑平面图 8.4 建筑立面图 8.5 建筑剖面图 8.6 建筑详图
8.1 概述
8.1.1 房屋的类型及组成 1．房屋的类型（按使用功能分） (1) 民用建筑 民用建筑又分为居住建筑和公 共建筑。住宅、宿舍等称为居住建筑；办公楼、 学校、医院、车站、旅馆、影剧院等称为公共建 筑。 (2) 工业建筑 如工业厂房、仓库、动力站等。 (3) 农业建筑 如畜禽饲养场、水产养殖场和 农产品仓库等。
4．设计说明 设计说明的主要内容包括墙体、屋面、楼地面、外墙面 等的做法。读者需要认真读懂说明中的工程术语、各种数字、 符号的含义。 5．消防 消防的设计依据、防火分区和消防措施等。 6．施工要求 施工要求即建筑设计总说明中的“其他”部分，包含两 个方面的内容，一是要严格执行国家颁布的施工规范及验收 标准。二是对材料的采购要求，要求把好材料的质量关。
