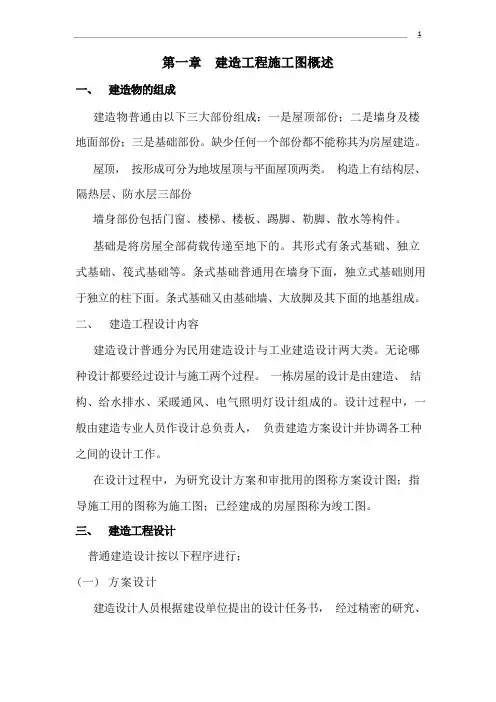

第一章建筑施工图识读

建造物普通由以下三大部份组成：一是屋顶部份；二是墙身及楼地面部份；三是基础部份。

缺少任何一个部份都不能称其为房屋建造。

屋顶，按形成可分为地坡屋顶与平面屋顶两类。

构造上有结构层、隔热层、防水层三部份墙身部份包括门窗、楼梯、楼板、踢脚、勒脚、散水等构件。

基础是将房屋全部荷载传递至地下的。

其形式有条式基础、独立式基础、筏式基础等。

条式基础普通用在墙身下面，独立式基础则用于独立的柱下面。

条式基础又由基础墙、大放脚及其下面的地基组成。

二、建造工程设计内容建造设计普通分为民用建造设计与工业建造设计两大类。

无论哪种设计都要经过设计与施工两个过程。

一栋房屋的设计是由建造、结构、给水排水、采暖通风、电气照明灯设计组成的。

设计过程中，一般由建造专业人员作设计总负责人，负责建造方案设计并协调各工种之间的设计工作。

在设计过程中，为研究设计方案和审批用的图称方案设计图；指导施工用的图称为施工图；已经建成的房屋图称为竣工图。

普通建造设计按以下程序进行；(一) 方案设计建造设计人员根据建设单位提出的设计任务书，经过精密的研究、分析以及合理的构思，用草图的形式设计出几种设计方案，称为方案设计，供建设单位分析、比较、选定方案之用。

(二) 初步设计将选定的方案设计成工具图，称为初步设计。

其内容有房屋的总平面布置、房屋的布置、房屋外形、基本构件选型、房屋的主要尺寸和经济指标等，供有关部门审批。

(三) 技术设计根基审批的初步设计，进一步解决建造结构设备上的技术问题，使得工种协调与统一，为绘制施工图提供详细的资料。

(四) 施工图设计为施工提供一套完整的资料所绘制出的一套能反映房屋整体和细部全部内容的详图，它是房屋施工的主要依据。

中小型建造设计时，普通把初步设计和技术设计合二为一，称为扩大初步设计。

四、建造工程施工图的种类施工图根据不同的专业内容可分为：(一) 建造施工图(简称建施)主要表示房屋的总体布局、内外形状、大小、构造等。

其形式有总平面图、平面图、立面图、剖面图、详图等。

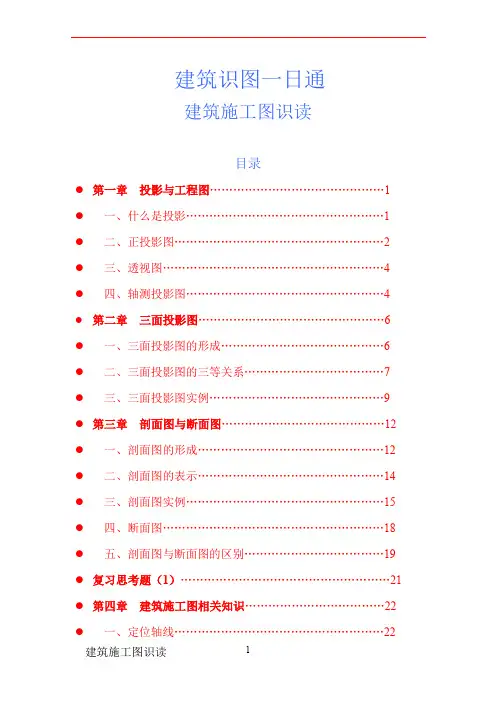

建筑识图一日通建筑施工图识读目录●第一章投影与工程图 (1)●一、什么是投影 (1)●二、正投影图 (2)●三、透视图 (4)●四、轴测投影图 (4)●第二章三面投影图 (6)●一、三面投影图的形成 (6)●二、三面投影图的三等关系 (7)●三、三面投影图实例 (9)●第三章剖面图与断面图 (12)●一、剖面图的形成 (12)●二、剖面图的表示 (14)●三、剖面图实例 (15)●四、断面图 (18)●五、剖面图与断面图的区别 (19)●复习思考题（1） (21)●第四章建筑施工图相关知识 (22)●一、定位轴线 (22)●三、索引符号与详图符号 (25)●四、指北针和风玫瑰 (26)●五、建筑施工图中常用的术语 (27)●六、房屋的基本构成 (28)●第五章建筑总平面图 (30)●一、总平面图的形成和内容 (30)●二、总平面图的识图 (30)●三、施工总说明书 (32)●第六章建筑平面图及其识读 (34)●一、建筑平面图的形成 (34)●二、建筑平面图的识读 (35)●三、建筑平面图的主要内容 (38)●第七章建筑立面图及其识读 (39)●一、建筑立面图的形成 (39)●二、建筑立面图的识读 (39)●三、建筑立面图的内容 (41)●第八章建筑剖面图及其识读 (42)●一、建筑剖面图的形成 (42)●二、建筑剖面图的内容 (43)●三、建筑剖面图的识读 (44)●第九章建筑详图及其识读 (46)●二、楼梯详图 (48)●三、门窗详图 (55)●复习思考题（2） (57)第一章投影与工程图一、什么是投影投影是指物体在日（灯、烛）光的照射下，留在地面、墙面上的影子。

在这里可假设光线能穿透物体。

如图1，物体在放射状烛光的照射下，在投影面上产生了一个与原物大小不等的影子，该影子即为投影图。

该图的特点是：投射线（即光线）积聚为一点，形成的投影图没有真实反映物体的大小，这种投影方法叫做中心投影法，常用于透视图中。

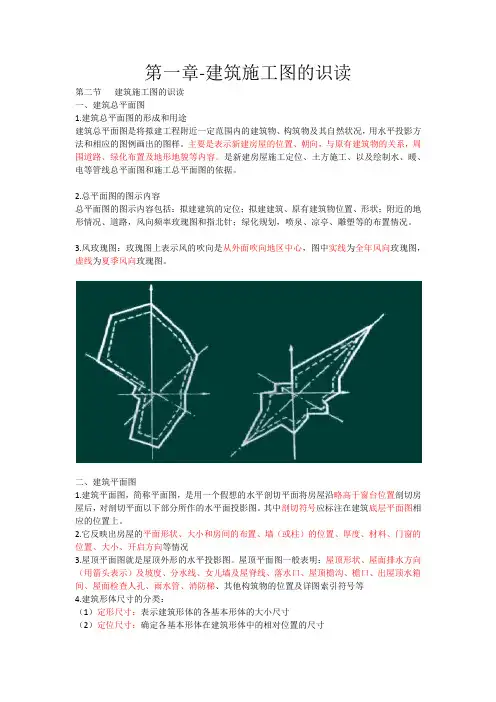

第一章-建筑施工图的识读第二节建筑施工图的识读一、建筑总平面图1.建筑总平面图的形成和用途建筑总平面图是将拟建工程附近一定范围内的建筑物、构筑物及其自然状况，用水平投影方法和相应的图例画出的图样。

主要是表示新建房屋的位置、朝向，与原有建筑物的关系，周围道路、绿化布置及地形地貌等内容。

是新建房屋施工定位、土方施工、以及绘制水、暖、电等管线总平面图和施工总平面图的依据。

2.总平面图的图示内容总平面图的图示内容包括：拟建建筑的定位；拟建建筑、原有建筑物位置、形状；附近的地形情况、道路，风向频率玫瑰图和指北针；绿化规划，喷泉、凉亭、雕塑等的布置情况。

3.风玫瑰图：玫瑰图上表示风的吹向是从外面吹向地区中心，图中实线为全年风向玫瑰图，虚线为夏季风向玫瑰图。

二、建筑平面图1.建筑平面图，简称平面图，是用一个假想的水平剖切平面将房屋沿略高于窗台位置剖切房屋后，对剖切平面以下部分所作的水平面投影图。

其中剖切符号应标注在建筑底层平面图相应的位置上。

2.它反映出房屋的平面形状、大小和房间的布置、墙（或柱）的位置、厚度、材料、门窗的位置、大小、开启方向等情况3.屋顶平面图就是屋顶外形的水平投影图。

屋顶平面图一般表明：屋顶形状、屋面排水方向（用箭头表示）及坡度、分水线、女儿墙及屋脊线、落水口、屋顶檐沟、檐口、出屋顶水箱间、屋面检查人孔、雨水管、消防梯、其他构筑物的位置及详图索引符号等4.建筑形体尺寸的分类：（1）定形尺寸：表示建筑形体的各基本形体的大小尺寸（2）定位尺寸：确定各基本形体在建筑形体中的相对位置的尺寸（3）总体尺寸：表示建筑形体的总长、总宽和总高的尺寸三、建筑立面图1.使建筑立面图主次分明、图面美观，通常将建筑物不同部位采用粗细的线型来表示。

最外轮廓线画粗实线（b）,室外地坪线用加粗实线（1.4b）,所有突出部位如阳台、雨篷、线脚、门窗洞等中实线（0.5b）,其余部份用细实线(0.25b)表示。

第三节结构施工图的识读一、基本知识1.结构施工图主要用来指导施工放线、开挖基槽（坑）、支设模板、制作和绑扎钢筋、浇筑混凝土和安装梁、板、柱等预制构件的图纸，是施工单位进行施工的主要依据。

建筑结构施工图识读建筑结构施工图识读§16-1 建筑工程施工图概述一、建筑工程施工图的作用工程图纸是工程界的技术语言，是表达工程设计和指导工程施工必不可少的重要依据，是具有法律效力的正式文件，也是重要的技术档案文件。

二、建筑工程施工图的设计建筑工程图纸的设计，一般是由业主通过招标投标选择具有相应资格的设计单位，并与之签订设计合同，进行委托设计的（按有关规定可以不招标投标的设计项目，可以直接委托）。

建设项目的设计工作一般分为初步设计、技术设计和施工图设计三个阶段。

技术上不太复杂的项目，可以按扩大的初步设计（扩初设计）和施工图设计两个阶段进行。

大型的和重要的民用建筑工程，在初步设计前增加方案设计阶段（进行设计方案的优选）。

三、建筑工程施工图的种类建筑工程施工图通常包括建筑施工图、结构施工图、设备施工图。

建筑施工图主要用以表示房屋建筑的规划位置、外部造型、内部各房间的布置、内外装修、材料构造及施工要求等，其主要内容包括建筑设计总说明、建筑总平面图、各层平面图、立面图、剖面图及详图等。

结构施工图主要用以表示房屋结构系统的结构类型、构件布置、构件种类、数量、构件的内部构造和外部形状、大小以及构件间的连接构造。

设备施工图主要表达房屋给水排水、供电照明、采暖通风、空调、燃气等设备的布置和施工要求等。

主要包括各种设备的布置平面图、系统图和施工要求等内容。

设施图可按工种不同进一步分为水施图、暖通图、电施图等。

四、结构施工图包括的内容不同类型的结构，其施工图的具体内容与表达也各有不同，但一般包括下列三个方面的内容：1、结构设计说明本工程结构设计的主要依据；设计标高所对应的绝对标高值；建筑结构的安全等级和设计使用年限；建筑场地的地震基本烈度、场地类别、地基土的液化等级、建筑抗震设防类别、抗震设防烈度和混凝土结构的抗震等级；所选用结构材料的品种、规格、型号、性能、强度等级、受力钢筋保护层厚度、钢筋的锚固长度、搭接长度及接长方法；所采用的通用做法的标准图图集；施工应遵循的施工规范和注意事项。

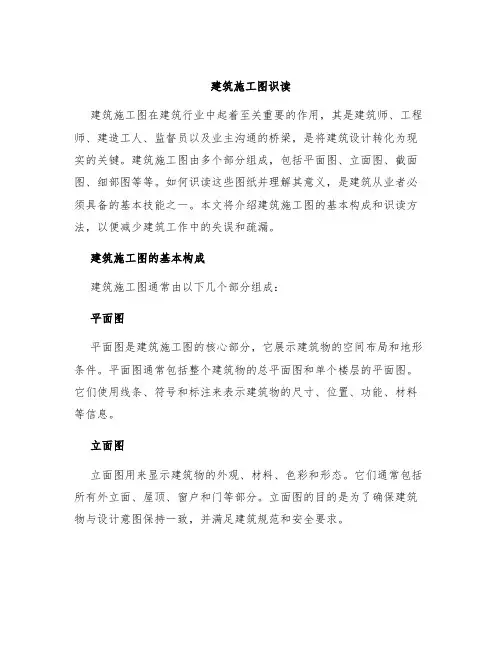

建筑施工图识读建筑施工图在建筑行业中起着至关重要的作用，其是建筑师、工程师、建造工人、监督员以及业主沟通的桥梁，是将建筑设计转化为现实的关键。

建筑施工图由多个部分组成，包括平面图、立面图、截面图、细部图等等。

如何识读这些图纸并理解其意义，是建筑从业者必须具备的基本技能之一。

本文将介绍建筑施工图的基本构成和识读方法，以便减少建筑工作中的失误和疏漏。

建筑施工图的基本构成建筑施工图通常由以下几个部分组成：平面图平面图是建筑施工图的核心部分，它展示建筑物的空间布局和地形条件。

平面图通常包括整个建筑物的总平面图和单个楼层的平面图。

它们使用线条、符号和标注来表示建筑物的尺寸、位置、功能、材料等信息。

立面图立面图用来显示建筑物的外观、材料、色彩和形态。

它们通常包括所有外立面、屋顶、窗户和门等部分。

立面图的目的是为了确保建筑物与设计意图保持一致，并满足建筑规范和安全要求。

截面图展示了建筑物在某个特定位置上的横截面。

它们通常用于显示墙壁、地板和天花板的厚度和材料，以及其他建筑细节。

截面图可以帮助建筑师和工程师确定当地的建筑条件和建筑物的构造要求。

细部图细节图是用于展示建筑构造细节和材料的详细图纸。

这些图纸可用于指示连接、材料和构造方法等清晰的细节。

细节图非常重要，因为它们确保建筑物在整个施工过程中都具有正确的结构和功能。

建筑施工图的识读方法了解图纸尺寸比例在识读施工图之前，需要理解图纸的尺寸比例。

很多建筑施工图是按比例绘制的，常见比例是1:50、1:100、1:200等。

比例越小，图纸越详细。

图纸上标出的尺寸通常表示实际物体的尺寸。

因此，当读取施工图时，必须明确它的比例，以确定所写的数字将代表实际尺寸的多少。

理解图纸符号和线条建筑施工图上的符号和线条是识读图纸时必须了解的基本元素。

符号和线条用于表示墙、门、窗户、楼梯、水管、电线等物件的位置和尺寸。

对这些符号和线条的正确理解非常重要，因为它们决定了建筑物的结构、功能和安全性。

第一章建筑工程施工图概述一、建筑物的组成建筑物一般由以下三大部分组成：一是屋顶部分；二是墙身及楼地面部分；三是基础部分。

缺少任何一个部分都不能称其为房屋建筑。

屋顶，按形成可分为地坡屋顶与平面屋顶两类。

构造上有结构层、隔热层、防水层三部分墙身部分包括门窗、楼梯、楼板、踢脚、勒脚、散水等构件。

基础是将房屋全部荷载传递至地下的。

其形式有条式基础、独立式基础、筏式基础等。

条式基础一般用在墙身下面，独立式基础则用于独立的柱下面。

条式基础又由基础墙、大放脚及其下面的地基组成。

二、建筑工程设计内容建筑设计一般分为民用建筑设计与工业建筑设计两大类。

无论哪种设计都要经过设计与施工两个过程。

一栋房屋的设计是由建筑、结构、给水排水、采暖通风、电气照明灯设计组成的。

设计过程中，一般由建筑专业人员作设计总负责人，负责建筑方案设计并协调各工种之间的设计工作。

在设计过程中，为研究设计方案和审批用的图称方案设计图；指导施工用的图称为施工图；已经建成的房屋图称为竣工图。

三、建筑工程设计一般建筑设计按以下程序进行；（一）方案设计建筑设计人员根据建设单位提出的设计任务书，经过周密的研究、分析以及合理的构思，用草图的形式设计出几种设计方案，称为方案设计，供建设单位分析、比较、选定方案之用。

（二）初步设计将选定的方案设计成工具图，称为初步设计。

其内容有房屋的总平面布置、房屋的布置、房屋外形、基本构件选型、房屋的主要尺寸和经济指标等，供有关部门审批。

（三）技术设计根基审批的初步设计，进一步解决建筑结构设备上的技术问题，使得工种协调与统一，为绘制施工图提供详细的资料。

（四）施工图设计为施工提供一套完整的资料所绘制出的一套能反映房屋整体和细部全部内容的详图，它是房屋施工的主要依据。

中小型建筑设计时，一般把初步设计和技术设计合二为一，称为扩大初步设计。

四、建筑工程施工图的种类施工图根据不同的专业内容可分为：（一）建筑施工图（简称建施）主要表示房屋的总体布局、内外形状、大小、构造等。
