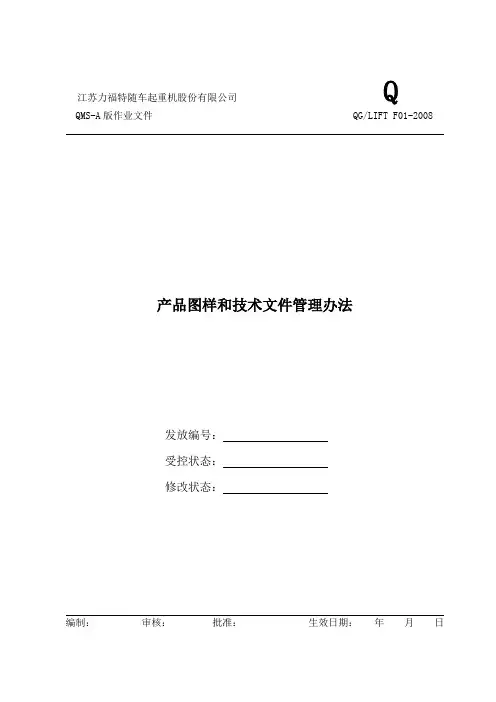

江苏力福特随车起重机股份有限公司Q QMS-A版作业文件 QG/LIFT F01-2008产品图样和技术文件管理办法发放编号：受控状态：修改状态：编制：审核：批准：生效日期：年月日产品图样和技术文件管理办法1 目的明确技术图样与文件的编制、签署、更改及标准化等内容，对（电子版）技术图样与文件,进行有效的控制,。
2 适用范围适用于产品图样、工艺图样、设计文件和工艺文件的管理。
3 职责产品图样及技术文件由专职人员进行管理。
4.产品及技术文件编制和管理4.1 术语和定义a.车辆类别代号表明车辆所属分类的代号。
b.主参数代号表明车辆主要特性的代号。
c.产品序号表示主参数代号相同的车辆的投产顺序号。
4.2整车产品型号的构成整车产品型号由企业名称代号、车辆类别代号、主参数代号、产品序号和专用汽车分类代号组成。
a.随车起重运输车随车起重运输车型号标记如下：FT 5 ××× J SQ ××企业自定代号：（表示起重机最大额定起升质量）；用途特征号：（表示随车起重运输车）；结构特征代号：（表示起重举升车）；产品序号：（原车型为0；其余为 1、2、3…）；主参数：（表示车的总质量）；车辆类别代号：（表示专用车）；企业名称代号：（表示公司）。
标记示例：LIFT5261JSQ10 表示公司生产的整车总质量为26吨、最大额定起重量为10吨的随车起重运输车，产品序号为1。
b.液压起重机型号的构成液压起重机产品型号由用途特征号、最大起重量、臂的结构形式、设计顺序、臂的节数、副臂及副臂的节数组成。
液压起重机产品型号标记如下：S Q 3 Z A 2 (T) J 2副臂伸缩的节数（用数字表示1、2、3…）；折叠副臂（用字母“J”表示）；特殊行业专用起重机（用字母T表示）；液压伸缩臂的节数（用数字表示1、2、3…）；设计顺序（用字母表示：A、B、C…）；臂的结构形式（“S”表示伸缩臂，“Z”表示折叠臂；“F”表示折叠臂）；最大起重量（用数字表示单位：吨；非随车起重机表示最大工作幅度及起重量）；用途特征号（SQ表示随车起重机；GKD表示港口起重机；CD表示船舶起重机；）。
标记示例：_____ SQ3.2SA1 表示最大起重量为3.2 吨的伸缩臂式液压起重机，其中该产品为第一次设计（基本型）的伸缩臂的节数为一节。
_____ SQ6.3ZB2 表示最大起重量为6.3吨的折叠臂式液压起重机，其中该产品为第二次设计（该进型），伸缩臂的节数为2节。
_____ GKD1015 表示港口液压起重机，最大工作幅度10米，最大起重量1500kg。
4.3产品图号编制规则a.产品图号采用隶属编号规则，前半部分表示产品型号(底盘改制号、附件型号,通用件型号,客户定制产品型号等,其中客户定制产品型号的编制由科技部负责人统一编制,确保不重复的原则即可)，后部分表示隶属编号，每位采用两位（通用件三位）阿拉伯数字表示，部件之前用点隔开，零件之前用短横杠隔开。
其中附件包括如下内容:泵架总成、油泵总成、副梁总成、卷杨机构总成(专指折叠臂产品使用的)、附加支腿总成、散热器总成、座椅总成、手动臂总成、动力机组总成、吊钩总成等。
标记示例：SQ10ZA2.05-08 表示10吨折叠液压起重机上的零件。
LIFT5100JSQ.05-08表示某种底盘改制上第05号部件的08号零件。
FJ01.05-09 表示01号附件上的零件TY008.06-08表示08号通用件上的零件4.4产品明细编制规则产品明细表编号采用产品（或部装图）图号加MX标记表示，产品明细包括零部件、标准件、外购件、借用件、通用件和附件等，其中明细及图纸明细栏的具体规定见附录A和附录B。
标记示例：SQ5SA2.00MX 表示产品SQ5SA2总装图中的零部件明细表SQ5SA2.01MX 表示产品SQ5SA2.01装配图中的零部件明细表4.5.1整机产品及复杂组合产品编号规则a.整机产品及复杂组合产品的编号与型号不同，该编号主要考虑工厂内部的生产组织，与客户签订合同以及成本核算等的需要。
b.随车起重运输车的编号由随车起重运输车型号加上液压起重机型号及各种附件组成；其它组合产品的编号由产品型号加各种附件组成。
各种编号（型号）之间采用斜杠隔开。
标记示例：5100JSQ/3.2SA2/FJ08/FJ09*3/FJ18*10/TY008*6 表示FT5100JSQ型号的随车起重运输车安装型号为3.2SA2的液压起重机并额外安装了型号为FJ08，FJ09和FJ18的附件及TY08通用件，其中附件FJ08数量为1个，附件FJ09数量为3个，附件FJ18数量为10个，通用件TY008数量为6个。
SQ10ZA2/FJ02/FJ06 表示SQ10ZA2型号的液压起重机安装了型号为FJ02，FJ06的附件，该两种附件的数量均为1个。
4.5.2底盘改制编号5 ××× E（C）。
××隶属编号产品序号：（原车型为0；其余为1、2、3…）；主参数：（表示车的总质量）；车辆类别代号：（表示专用车）说明：隶属编号的规则同液压起重机编号。
E（C）底盘厂家。
4.6. 技术图样与文件的签署4.6.1 技术图样的签署4.6.2签署栏目分为设计、校对、审核、标审、批准、日期和更改等，必要时可增设其它栏目。
以上栏目中“设计”、“校对”及“审核”栏必须有签署人，其它栏目可根据需要进行签署。
上述栏目中，“校对”和“标审”可由同一人签署，其余各栏必须由不同的人签署。
4.6.3 各栏目签署人的资格和责任：凡技术图样的各栏目必须由具有相应资格的人签署方为有效；签署人对自己的签名负有相应责任。
a.签署人的资格：栏目签署人由设计或制图项目总体设计人或其授权的设计员、制图员和指定的具备资格的技术人员进行。
b.签署人的相应责任：满足设计输入的要求；对设计的技术性能指标、图样的结构、尺寸等正确性负责；对工艺、安装、调试负有配合责任。
校对图样的校对者对图样的装配、尺寸、配合、工艺要求的准确性和合理性负责。
审核或项目负责人应具备与审核对象相适应的专业技术职务对设计是否按设计要求进行负责，对结构、关键工艺、总体方案的合理性负技术把关责任。
工艺审核人对工艺（含加工、安装调试工艺）进行审查；标准审查由标准化工作人员检查图样是否正确执行有关标准。
c.审定项目负责人、总工、副总或直接领导者责任:对总体方案和技术、安全指标负领导责任；对以上栏目签署人的资格负认可责任；对技术文件的完整性、成套性负责。
d.会签人据事项而定对会签事项负责4.6.4技术文件的签署签署栏目分为编制、审核、批准和更改等，必要时可增加会签等其它栏目。
编制、审核、批准和会签栏必须由不同的人签署。
一般技术文件可仅签“编制”和“审核”栏，设计任务书、总体设计说明书等关键技术文件，“批准”栏必须要有签署。
技术文件各栏目签署人的资格与责任4.6.5技术文件的签署人、资格和责任a.栏目签署人资格:编制技术文件具体编写人由该项工作的责任人或主要完成人编写b. 签署人、资格和责任:对文件内容准确性、真实性负责；按有关要求编制，清晰明确。
c.审核部门负责人或项目负责人或指定具备资格技术员对文件内容的真实性负责，对文件编写人的资格负认可责任。
批准总工或副总负直接领导和最后把关责任。
d.会签有关会签部门具备资格的人员对会签文件的共同条款或双（多）边关系条款负认可责任。
4.7 审查的程序4.7．1技术图样或文件完成或告一段落后，由设计（编制）人员交下一文件签署人审查，原则上应将全套技术图样或文件送审，必要时图样可按组、部件分类送审。
4.7.2 校对应形成记录，并将结果记录于《设计开发评审记录》中。
4.7.3审查在原稿上进行，一般在需要修改的部位用铅笔打上标记，将审查意见记录于《设计开发评审记录》后，连同原件转交下一文件签署人。
4.7.4技术图样或文件完成审定后，将审查意见连同原件返回设计（编制）人员。
由设计（编制）人员按审查意见进行修改，并交由各签署人复查修改内容。
当所复查的内容完全无误后，方可进行签名。
4.7.5 各栏目的签署次序为：设计（编制）→校对→审核→审定（批准）。
“更改”可于审定（批准）后各阶段进行。
凡无前一级签署人的签名，后一级责任人不予受理，并责成前一级责任人完成签署手续。
因此而产生的后果，由前一级责任人承担。
4.7.6 如审查员与编制者双方意见分歧时，由批准人员或直接领导仲裁。
4.7.8 各栏目完成签署后，由设计(编制)人员将底图（或原件）连同审查意见移交技术文件档案管理员处存档。
4.8 技术图样与文件的更改4.8.1 更改的原则4.8.1.1图样与文件的更改，不得降低产品质量，也不得违背设计任务书和有关标准的规定。
4.8.1.2 更改后的图样与文件应正确、完整、统一，并保持清晰。
4.8.1.3 更改必须履行签字手续，并保证更改前的原图样与原文件有据（档）可查。
4.8.2 更改的实施4.8.2.1 更改人员确定需要更改的内容及处数，填写《产品图样及技术文件更改通知单》，报审批人员进行审批。
4.8.2.2 更改人员按审批后的《产品图样及技术文件更改通知单》（及附件），对底图（或原件）进行更改，并将《产品图样及技术文件更改通知单》（及附件）移交技术文件档案管理员处，作为原图样或文件的一部分。
4.8.2.3 负责更改的技术人员将审批后的《产品图样及技术文件更改通知单》（及附件）的复印件发放于原图样或文件的受控场所，并做好相应的发放签收记录。
更改人员应按《产品图样及技术文件更改通知单》（及附件）的要求，及时对各受控场所原图样或文件进行修改或更换。
4.8.2.4 科技部负责公司内各受控场所原图样或文件进行修改或更换；采购部负责按照《产品图样及技术文件更改通知单》的要求督促、监督供应商进行修改或更换“采购用图”，如采购部保留“采购用图”则按照要求进行修改或更换。
4.8.3更改的方法4.8.3.1划改图样与文件的更改一般应采用划改：将需要更改的尺寸、文字、符号或图形等，用细实线划掉（被划掉部分应能清楚地看出更改前的情况），然后填注新的尺寸、文字、符号或图形等。
4.8.3.2 刮改当划改会引起误解，或有损文件的清晰，或内容较多填写不下时，可采用刮改的方式，在保证有据可查的原则下（如先将原件复制盖“参考”印章后存档），将被更改的内容刮掉，填写新的内容。
4.8.3.3 重绘若图样或文件的底图经多次使用与更改而污损不能再用时，或更改的内容不能在原底图上进行更改时，根据最后更改的文字、图形等进行重新绘制或打印底图，旧底图或其复印件应及时收回，保留一份存档备查，盖“参考”或“作废”印章，并由经办人签上姓名、日期，其余销毁。
